Ubbink 5g te kort, hoe kan ik die verlengen

[tcw82]

Mijn vraag
Hoe kan ik de Ubbink rolux 5g verlengen, zodat hij de dakdoor voerlengte van ca. 2000mm haalt met het 125mm deel van de pijp.
(link te illustratie)

https://www.installatieva...q7835dGUMbwEaAmZFEALw_wcB

Relevante hardware die ik gebruik
Bestaande rookgas afvoer bekeken, deze blijkt 2420mm lang te zijn. De gekochte rolux 5g is maar 1280mm lang, en dan tellen ze het zwarte deel al mee denk ik.

Ik heb de rolux al uit elkaar gesloopt. Dan blijkt dat de binnenbuis een "normale" buis met rubberen afdichting is.(zie foto). Dat is waarschijnlijk wel te regelen (simpelweg een hele lange kopen, zoals den deze hier: https://www.installatieva...3000mm-wit-123045-0123045
)

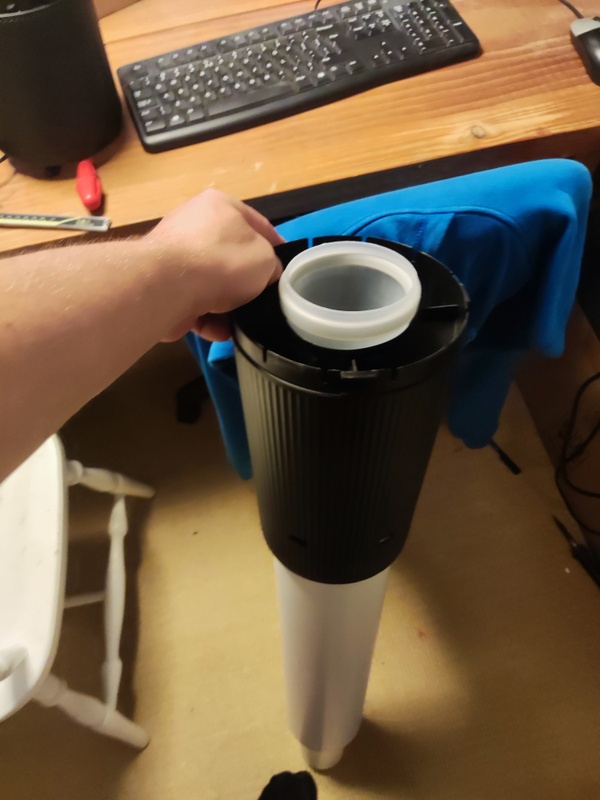

Foto van geringde binnenbuis.

Waar ik dus meezit:

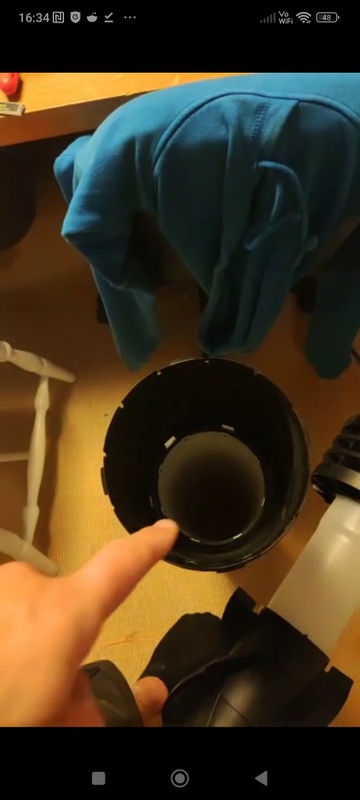

Die buitenbuus (125mm) zit met een soort klink/klik verbinding vast aan de zwarte onderkant van de rolux. Dat kan dus niet zomaar los, langere erin en door. Een overschuif manchet met ring kan ik niet kwijt in de buis waar de pijp in moet. Die is binnen diameter pak hem beet 127mm oid. (Zie plaatje buitenbuis met gaatjes,daaronder de situatie op het dak.)

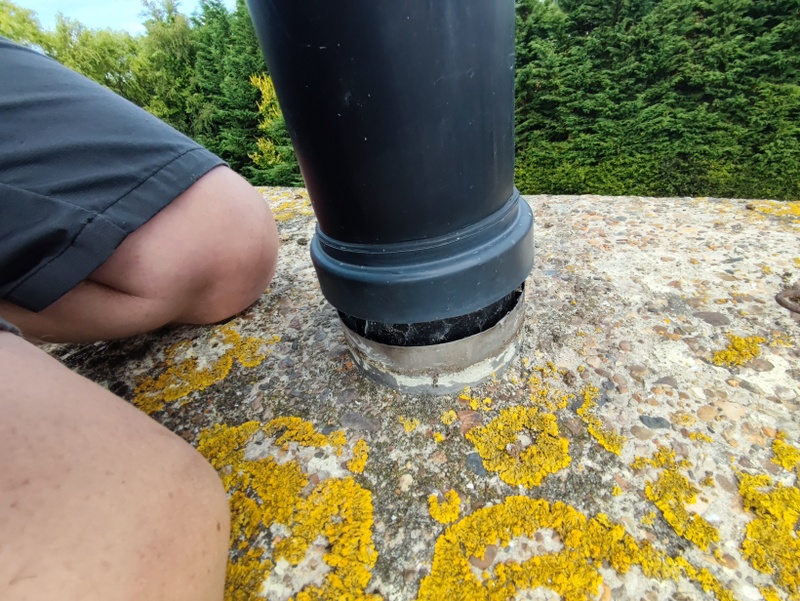

Situatie op het dak.

[BennieWolters]

De Burgerhout Skyline kun je met een twin-safe pijp verlengen.
Krijg je deze ook niet vanaf de onderkant in die buis? Of loopt die helemaal door tot de plafond?

https://burgerhout.com/nl...roduct-serie/twinsafe-pp/

[tcw82]

Het is een schoorsteen constructie met een betonblok, betonplaat. De pijp moet er van boven uit. Naar onderen kan niet, want er zit een soort "rokje" dat voor de waterdichting zorgt.

Ik durfde de zaak net niet helemaal uit het beton te trekken.... Wil nog even douche....

Ik hoop gewoon een optie te vinden waarbij de 125mm pijp verlengt kan worden zonder dat ie breeder wordt.

[tcw82]

BennieWolters schreef op zondag 21 augustus 2022 @ 19:55:
De Burgerhout Skyline kun je met een twin-safe pijp verlengen.
Krijg je deze ook niet vanaf de onderkant in die buis? Of loopt die helemaal door tot de plafond?

https://burgerhout.com/nl...roduct-serie/twinsafe-pp/

Ik ben naar de WS geweest en daar de verschillende producten besproken. Alleen de 125mm pijp verlengen betekend dat hij dikker wordt dan 125 mm en daarmee niet meer in de.... 128?? mm pijp op het dak past.
Wat eventueel zou kunnen 1 lange concentrische pijp van 2 meter nemen, die van boven naar beneden in het bestaande gat steken en dan OP die pijp de skyline of rolux monteren.

Wat ook nog leuke bijkomstigheid is:
- op het dak (buiten) zit dus een metalen buis die groter is dan 125mm.
- In de CV ruimte (140 cm lager) zit een kunststof (waarschijnlijk PVC of PP ) buis, met een buiten diameter van 125mm
Ergens in die 140 cm stopt dus de metalen buis en gaat de (krappere) kunststof buis verder.

[BennieWolters]

Heb jij niet te maken met een CLV achtig systeem?

http://rookgasafvoeren.nl/systemen/clv/

Je zou dan een flexslang kunnen trekken met een schoorsteentopje:
https://burgerhout.com/nl...uct-serie/schoorsteentop/
https://burgerhout.com/nl...roduct-serie/flexline-80/

[tcw82]

BennieWolters schreef op dinsdag 23 augustus 2022 @ 14:40:
Heb jij niet te maken met een CLV achtig systeem?

http://rookgasafvoeren.nl/systemen/clv/

Je zou dan een flexslang kunnen trekken met een schoorsteentopje:
https://burgerhout.com/nl...uct-serie/schoorsteentop/
https://burgerhout.com/nl...roduct-serie/flexline-80/

Is dat gebruikelijk in een vrijstaand huis? Lijkt me, gezien de plaatjes, iets meer voor een appartementencomplex ofzo?

[BadConnection]

Kan je niet naar 100/60 concentrisch?

https://www.ubbink.com/nl...p_ks-60_100-1570mm-zwart/


Of skyline 80mm grespot met 2 meter 80mm Pp er aan

https://burgerhout.com/nl...op-pp-80-tbv-grespot-140/

[BennieWolters]

tcw82 schreef op dinsdag 23 augustus 2022 @ 19:11:
[...]


Is dat gebruikelijk in een vrijstaand huis? Lijkt me, gezien de plaatjes, iets meer voor een appartementencomplex ofzo?

Wat werkt is niet fout.. Als je de regels maar in acht neemt. Afschot, juiste materialen, beugelen, etc.

De grespot van BadConnection is ook een prima optie. De alu buis die in de schoorsteen zit gebruik je dan als ventilatiebuis.

[tcw82]

BadConnection schreef op woensdag 24 augustus 2022 @ 17:55:
Kan je niet naar 100/60 concentrisch?

https://www.ubbink.com/nl...p_ks-60_100-1570mm-zwart/


Of skyline 80mm grespot met 2 meter 80mm Pp er aan

https://burgerhout.com/nl...op-pp-80-tbv-grespot-140/

Dat is misschien wel mogelijk, thanks!. Wat ik eerst ga doen is de oude helemaal verwijderen. ik wil(de) het aantal bezoekjes aan het dak zo beperkt mogelijk houden, maar zie nu in dat er nog zeker 2 bij komen. 1 om de oude pijp helemaal weg te halen en te kijken wat daar nu in dat blok beton precies gebeurd. En dan een 2e om te zorgen dat de zaak weer aangesloten wordt met de juiste materialen. Bij mijn eerste bezoekje heb ik dus enkel de rookgas afvoer buis (a 2400 mm) incl. het "dakje" uit de binnenpijp getrokken, om toen dus te ontdekken dat de Ubbink die ik had liggen wat kort overkwam

BennieWolters schreef op woensdag 24 augustus 2022 @ 20:17:
[...]


Wat werkt is niet fout.. Als je de regels maar in acht neemt. Afschot, juiste materialen, beugelen, etc.

De grespot van BadConnection is ook een prima optie. De alu buis die in de schoorsteen zit gebruik je dan als ventilatiebuis.

Afschot - Check
Afbeugelen - Check (het document ligt zelfs op de werkplek)

[tcw82]

hhmm... lees net in dit onderwerp:
CV dubbelwandige aan/afvoer door stenen schoorsteen?
Dat mijn 2 meter lange verlengpijp (L= 2000) waarschijnlijk helemaal niet mag. De verleng pijp is namelijk een schuifverbinding IN het bakstenen deel van de schoorsteen en daar kan ik niet beugelen. dus die flens kan niet gebeugeld worden.
De verlengbuis (burgerhout) past ook niet i.p.v. de (veel kortere) DN80 buis IN de ubbink 5g want de flens is net een ander modelletje. (burgerhout is dikker en kan daarom niet in de 5G unit.)

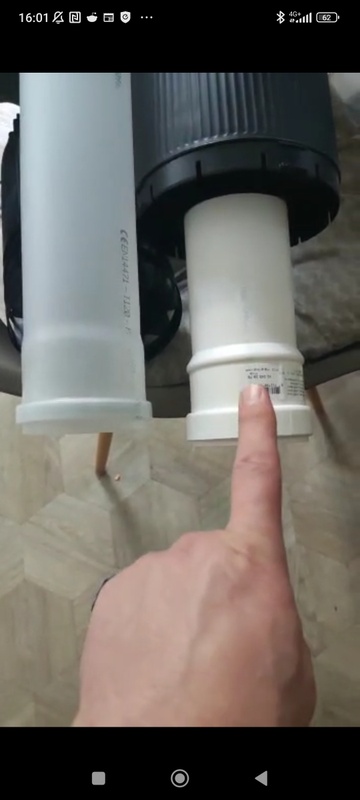

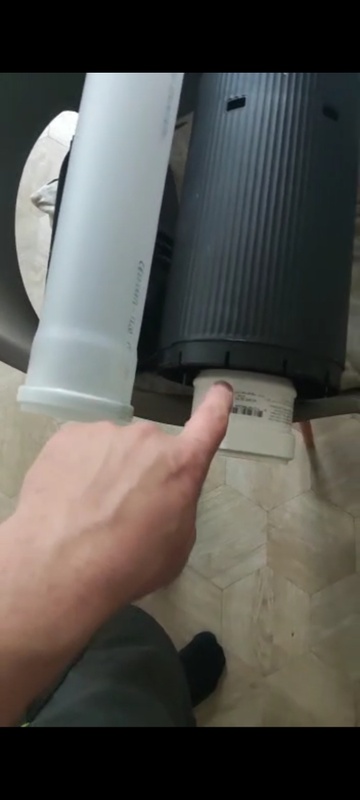

links op het plaatje de originele binnenbuis voor rookgasafvoer uit de 5G unit, rechts de niet doorzichtige burgerhout unit. De verdikking voorkomt dat de burgerhout unit helemaal in de 5G unit past:



Om nog wat meer te verhelderen over de afstanden, eerst een "rekensommetje" omdat ik dus een bepaald stuk "miste". Dat bleek 66 cm te zijn.
na wat meet en reken werk komt het er op neer dat er dus een lengte van 140 cm nodig is vanaf de bovenkant dekplaat op het dak naar de eerst bereikbare mogelijkheid in de top van de zolder binnen.

[ Voor 26% gewijzigd door tcw82 op 19-09-2022 16:11 ]
