Een grote 3fase of meerdere kleine 1fase omvormers

[schrobbelbob]

Ik zit met de volgende situatie. in een oost/west opstelling beide kanten van het dak

de 2 enkele rijen van 3 panelen die wat lager liggen zullen wat schaduw krijgen als de zon hoog
staat

Ik heb in eerste instantie een 5kw 3 fase growatt bedacht.

maar wat als ik nu met meerdere kleinere omvormers ga werken? (kom 100.- duurder uit)

1x een 3.6kw op de 2x6 panelen op de opbouw (oost/west op 2 mptt)
2x een 750 of 1000w op de 1x3 panelen die net onder de opbouw liggen. (dus eentje oost de ander west)

heb ik dan niet veel betere opbrengst ivm schaduw van de opbouw?

ik maak me zorgen over de schaduw als ik een groot systeem maak

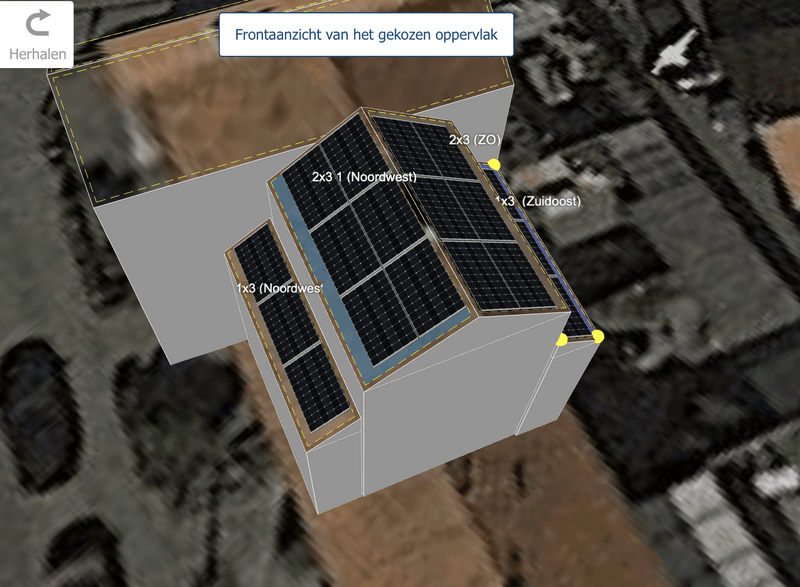

Zie hier de situatie:

[Ronald]

De lichtste 2 mppt omvormer die ik ken die ook knap met een string van 3 om kan gaan is de Solis 2,5kW. Die kost €600+

Omvormers van 1 kW hebben én geen 2 trackers, en verwerken onvoldoende hoge stroom om de strings parallel aan te sluiten.

Bij harde schaduw situaties als deze is de rest opbrengst die je bij zonnig weer mogelijk uit de beschaduwde panelen haalt met een slim systeem maximaal 5 tot 10% van de panelen in volle zon.

Dit zijn dus dure optimalisaties die zelden kosteneffectief zijn.

Heb je al offertes opgevraagd? Maak dan je topic compleet volgens de richtlijnen in topic gepind bovenaan forum

[Dre]

Wat is de reden dat je 3-fase in gedachten had. Qua spanning zit je zelfs onder de optimale spanning van 1-fase omvormer (360V). Vast iemand die het gesimuleerd heeft welke omvormer past

Gevoelsmatig zou ik een enkelfasige omvormer pakken met 2 MPPT, een voor west en een voor oost. En dan zou je nog kunnen kiezen 2×3 panelen op het lage dak wilt voorzien van optimizers (Tigo/Huawei/etc.). Brengt wel extra kosten met zich mee (tvt?) en risico van falende elektronica op het dak.

@Ronald
Vergeet de GoodWe 80V niet van 550 euro
https://en.goodwe.com/Ftp...t/GW_DNS_Datasheet-EN.pdf

Misschien nog wel een serieus alternatief voor die 6 optimizers op het dak: 2× GoodWe DNS 3000. Dan heb je 4× MPPT en heb je meteen een reserve omvormer hangen

[ Voor 8% gewijzigd door Dre op 14-08-2022 00:15 ]

[Dre]

@Ronald
Wat vind je van polystring op 1 omvormer. Wat zou je verwachten als maximale Isc bij dit dak (ZO/NW). Zou dat veel opbrengst kWh kosten door de 13,8A beperking van GoodWe.

[Ronald]

@Dre nieuwere panelen komen nog maar net aan de Vmpp 30V, geen fijne ontwikkeling voor dit soort situaties, want de goodwe heeft dan amper/geen mppt bereik om wat nuttigs mee te doen. Die Solis is 50V

Simpelste is gewoon 2x9 op een 3,6-4,2 kW 1 fase omvormer

[ Voor 13% gewijzigd door Ronald op 14-08-2022 00:21 ]

[Dre]

Ronald schreef op zondag 14 augustus 2022 @ 00:19:
@Dre nieuwere panelen komen nog maar net aan de Vmpp 30V, geen fijne ontwikkeling voor dit soort situaties, want de goodwe heeft dan amper/geen mppt bereik om wat nuttigs mee te doen. Die Solis is 50V

Meerwaarde van 50V ten opzichte van 80V zie ik niet. Ik verwacht niet dat dat uitmaakt in opbrengst.

[ Voor 9% gewijzigd door Dre op 14-08-2022 00:22 ]

[Ronald]

Voor schaduw beheer moet de omvormer omlaag kunnen, de goodwe kan dat amper met minimum 80V.

Houdt het simpel, gooi met bespaarde geld panelen op een schuur, meer opbrengst

[schrobbelbob]

Qua offertes had ik er meerdere opgevraagd maar geen reacties of te druk meldingen.

De 3fase had ik gebaseerd op m’n 3x25a aansluiting en zou dan de 18 panelen tot 3600 maar officieel mogen gebruiken.

De 12 panelen boven op simpel houden boven op lijkt me een goed plan

De 1x3 zou ik dan misschien met de kleinste growatt 750 of 1000 doen (50v opstart en 120 of 180v nominaal) dat zou toch moeten werken?

[Dre]

Het advies van Ronald lijkt me het beste. Hou het simpel en neem 1 omvormer met schaduwmanagment. (GoodWe, SMA, etc.)

Sluit 9 panelen west op 1 MPPT aan
Sluit 9 panelen oost op 1 MPPT aan

Wel zou ik 4 strings naar binnen brengen, en pas binnenshuis in serie aansluiten.

1-fase 4,2 kW lijkt me een mooie omvormer. En die kan gewoon op je 3×25A aansluiting.

Een extra omvormer lijkt het me het niet waard qua opbrengst.

[schrobbelbob]

Ik zou voor een SMA 5.0 willen gaan.

Nu nog de vraag een 1-fase of 3-fase uitvoering? op een 3x25 aanvoer

1fase
mag officieel niet volgens de richtlijnen, maar het kan wel. 22A max op de omvormer
25A ouderwetse smeltzekeringen. ik zou er dan een 20A automaat voor zetten.

3fase
netjes verdeeld, maar wel hogere opstart spanning (150 tov 125)

scheelt eigenlijk ook niet zo veel. jullie mening?

[Fairy]

schrobbelbob schreef op zondag 14 augustus 2022 @ 14:13:
Ik zou voor een SMA 5.0 willen gaan.

Nu nog de vraag een 1-fase of 3-fase uitvoering? op een 3x25 aanvoer

1fase
mag officieel niet volgens de richtlijnen, maar het kan wel. 22A max op de omvormer
25A ouderwetse smeltzekeringen. ik zou er dan een 20A automaat voor zetten.

3fase
netjes verdeeld, maar wel hogere opstart spanning (150 tov 125)

scheelt eigenlijk ook niet zo veel. jullie mening?

Leg eens uit waarom dat niet zou mogen?

Ik heb ook 3x 3.6KW omvormers in plaats van 1x 3 fase. Ik heb dit bewust gedaan zodat ik o.a. centraal inzicht kan houden via mijn Plugwise systeem en ik flexibel ben als ik dingen wil veranderen.

Zolang je per fase niet boven de max uitkomt zou ik niet weten waarom het niet zou 'mogen'... Ik ga er uiteraard wel van uit dat je de load over de fasen verdeeld..

Ah ik zie dat het ging over alles op 1 fase, dat veranderd de boel uiteraard.

[ Voor 7% gewijzigd door Fairy op 14-08-2022 14:20 ]

[schrobbelbob]

ik heb de specs even vergeleken tussen een 1 of 3 fase omvormer van sma, maar dat gaat nauwelijks verschil maken qua opbrengst ook volgens hun design tool niet.

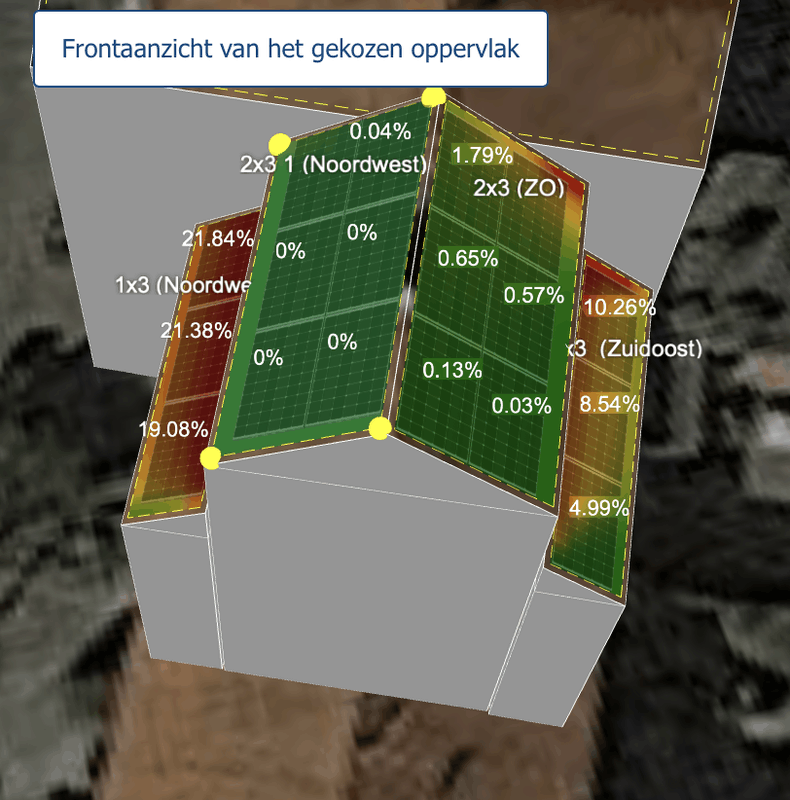

Nu heb even een schaduw overzicht gemaakt, de vraag is om de 1x3 panelen op NW misschien achterwege te laten?

3 opties nu nog:

18 (alle mogelijke) Panelen op een 5.0 3-fase

9 (ZO) + 6 (NW) op een 4.0 op een 4.0 3 fase

9 (ZO) + 6 (NW) op een 4.0 op een 4.0 1 fase

[Dre]

Deze opties ontbreken nog:

• 18 panelen op een SMA 1-fase 5.0
• 18 panelen op een SMA 1-fase 5.0 met 3 optimizers NO.
• 18 panelen op een SMA 1-fase 4.0
• 18 panelen op een SMA 1-fase 4.0 met 3 optimizers NO.
• 15 panelen op een SMA 1-fase 4.0 en 3 op Soladin 600

1. Wat geeft de simulatie als advies qua omvormer(s)?
2. Wat geeft SMA 4.0 1-fase als opbrengst kWh per jaar
3. Wat geeft SMA 5.0 1-fase als opbrengst kWh per jaar

[ Voor 14% gewijzigd door Dre op 15-08-2022 08:22 ]

[Dre]

schrobbelbob schreef op zondag 14 augustus 2022 @ 14:13:
Ik zou voor een SMA 5.0 willen gaan.

Nu nog de vraag een 1-fase of 3-fase uitvoering? op een 3x25 aanvoer

1fase
mag officieel niet volgens de richtlijnen, maar het kan wel. 22A max op de omvormer
25A ouderwetse smeltzekeringen. ik zou er dan een 20A automaat voor zetten.

3fase
netjes verdeeld, maar wel hogere opstart spanning (150 tov 125)

scheelt eigenlijk ook niet zo veel. jullie mening?

3-fase SMA 5.0 is ook niet selectief te krijgen en voldoet dus niet aan de netcode.
