3 fase Omvormer PV installatie aanfluiting op Meterkast

[janus86]

Van de week heeft een lokale installateur bij mijn nieuwbouwwoning een zonnepaneel installatie geïnstalleerd.
Het initiële plan was om de omvormer via een lozeleiding aan te sluiten op de meterkast.
Helaas kon de monteur de loze leiding niet vinden waardoor ze hebben gekozen om de aansluiting van de naastgelegen warmtepomp te gebruiken.

Nu twijfel ik sterk of de gekozen methode wel mag en veilig is. Zou een van de specialisten op dit forum mij kunnen adviseren?

Het betreft een SolarEdge installatie met 15panelen. De installatie maakt gebruikt van een 3fase omvormer.

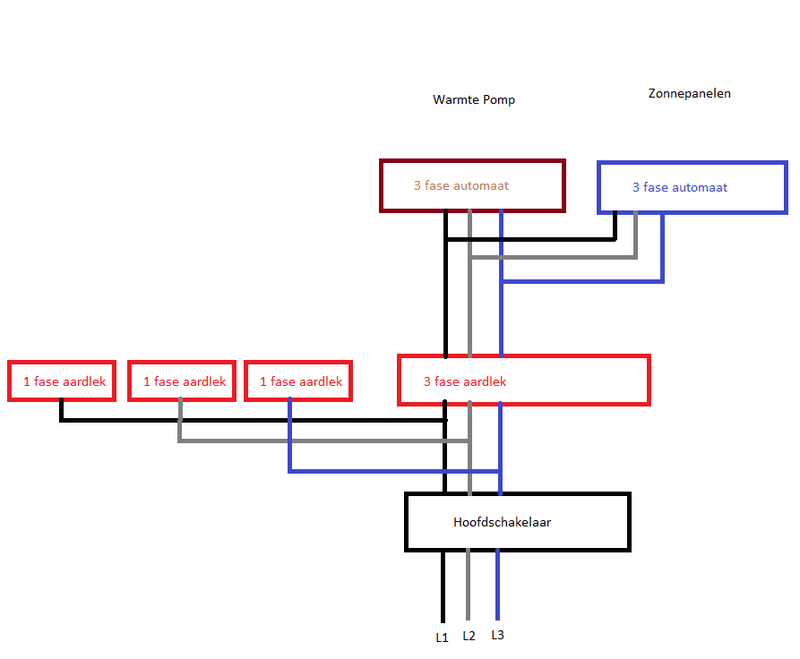

Voor de duidelijkheid een schets hoe de installatie nu gemaakt is.

[Gramser]

Zie ik daar een Freudiaanse vertyping in de topictitel?

[janus86]

Gramser schreef op donderdag 30 juni 2022 @ 13:50:
Zie ik daar een Freudiaanse vertyping in de topictitel?

Haha dat is inderdaad een mooie typo
Mogelijk al een antwoord op mijn vraag.

[borft]

stel, je warmtepomp trekt 3x16A, en om de een of andere reden trekt je omvormer dat ook, dan trek je 32A door de leidingen, zonder dat er iets uitklapt, dat lijkt me niet de bedoeling.... en hoezo kon ie de leiding niet vinden? had je hem niet aangewezen?

wat @Tazzios zegt.

[ Voor 4% gewijzigd door borft op 30-06-2022 14:09 ]

[Tazzios]

Ik weet er niet zoveel van maar er lijkt sowieso een PV-verdeler te missen. (maar geen idee of er 3 fase varianten bestaan)


edit:
Hier een vergelijkbare situatie: 3 fase omvormer aansluiten op bestaande krachtgroep

[ Voor 32% gewijzigd door Tazzios op 30-06-2022 14:10 ]

[daveon]

wat voor een 3f automaten zijn er gebruikt en welke ader diameter gaat er naar de warmtepomp?
als de aders dik genoeg zijn en de automaten niet te zwaar zou het evt nog kunnen kloppen/mogen

[Hooglander1]

borft schreef op donderdag 30 juni 2022 @ 14:08:
stel, je warmtepomp trekt 3x16A, en om de een of andere reden trekt je omvormer dat ook, dan trek je 32A door de leidingen, zonder dat er iets uitklapt, dat lijkt me niet de bedoeling.... en hoezo kon ie de leiding niet vinden? had je hem niet aangewezen?

wat @Tazzios zegt.

Een omvormer zal geen 32A trekken, die kan alleen leveren.

[ Voor 17% gewijzigd door Hooglander1 op 30-06-2022 14:12 ]

[Tazzios]

Een beter voorbeeld:
De warmtepomp krijgt kortsluiting en kan dan 3x16A PLUS wat de zonnepanelen leveren krijgen zonder dat er een stop zal springen.

[borft]

Hooglander1 schreef op donderdag 30 juni 2022 @ 14:12:
[...]

Een omvormer zal geen 32A trekken, die kan alleen leveren.

en wat als ie stukgaat en net geen complete kortsluiting maakt?

@Tazzios

potato / potato

[ Voor 6% gewijzigd door borft op 30-06-2022 14:38 ]

[Tazzios]

De TS heeft nu sowieso nergens in zijn tekening stoppen gezet in zijn tekening wat (hopelijk) niet de daadwerkelijke situatie is.

[janus86]

daveon schreef op donderdag 30 juni 2022 @ 14:11:
wat voor een 3f automaten zijn er gebruikt en welke ader diameter gaat er naar de warmtepomp?
als de aders dik genoeg zijn en de automaten niet te zwaar zou het evt nog kunnen kloppen/mogen

De volgende automaten zijn gebruikt:

https://www.etigroup.eu/p...cb-16a-c-3-n-10ka-ac-400v

Voor de aardlekautomaat is het volgende type gebruikt.

https://new.abb.com/produ...40R3164/ds203nc-c16-ac300

De diameter is 2.5mm2.

[ Voor 11% gewijzigd door janus86 op 30-06-2022 15:19 ]

[janus86]

Tazzios schreef op donderdag 30 juni 2022 @ 14:08:
Ik weet er niet zoveel van maar er lijkt sowieso een PV-verdeler te missen. (maar geen idee of er 3 fase varianten bestaan)


edit:
Hier een vergelijkbare situatie: 3 fase omvormer aansluiten op bestaande krachtgroep

Volgens mij heeft de installateur nu zelf een PV verdeler gemaakt.
Verder kan ik mij vergissen in de terminologie, zo heel goed thuis ben ik niet in deze materie.

[Ronald]

Als de warmtepomp kort sluit beschermt de rood-bruine automaat de afname tot 16A. Ook al kunnen net en PV meer beschikbaar maken op de aanvoerende bedrading.

Als warmtepomp en omvormer tegelijk kortsluiten gaat je hoofdzekering. Maar dat is niet anders dan meerdere 1 fase eindgroepen tegelijk kortsluiten.

Er is zelfs geen echt probleem op de bedrading naar de 1 fase aardlekschakelaars. Daar is 25A+omvormer beschikbaar, maar dat is max 41A, als de omvormer en panelen al zo zwaar zouden zijn (en dat zijn ze niet).


Mis ik iets???

[daveon]

janus86 schreef op donderdag 30 juni 2022 @ 15:13:
[...]


Volgens mij heeft de installateur nu zelf een PV verdeler gemaakt.
Verder kan ik mij vergissen in de terminologie, zo heel goed thuis ben ik niet in deze materie.

janus86 schreef op donderdag 30 juni 2022 @ 15:12:
[...]


De volgende automaten zijn gebruikt:

https://www.etigroup.eu/p...cb-16a-c-3-n-10ka-ac-400v

Voor de aardlekautomaat is het volgende type gebruikt.

https://new.abb.com/produ...40R3164/ds203nc-c16-ac300

De diameter is 2.5mm2.

dit lijkt een veilige pv verdeler max 16A door aanvoer kabel en max 16A door pv/wp ..

[Brokencore]

De situatie klopt helemaal, tekening is beetje verwarrend omdat je daar over een aardlek spreekt. Dat wordt gezien als een aardlekschakelaar, terwijl je een aardlekautomaat bedoeld.

[janus86]

Brokencore schreef op vrijdag 1 juli 2022 @ 23:15:
De situatie klopt helemaal, tekening is beetje verwarrend omdat je daar over een aardlek spreekt. Dat wordt gezien als een aardlekschakelaar, terwijl je een aardlekautomaat bedoeld.

Bedankt voor je reactie!
Ik ben niet zo heel goed op de hoogte, wat is exact het verschil tussen een aardlekschakelaar en een aardlekautomaat?

[BadConnection]

welke type omvormer en optimizers zijn gebruikt en wat is/zijn de oriëntaties?

Met 15 panelen kan je bij de gewone 3 fase SolarEdge omvormer kritisch zitten.

[Brokencore]

janus86 schreef op zondag 3 juli 2022 @ 08:14:
[...]


Bedankt voor je reactie!
Ik ben niet zo heel goed op de hoogte, wat is exact het verschil tussen een aardlekschakelaar en een aardlekautomaat?

Een aardlekautomaat is de combinatie van een aardlekschakelaar (afschakeling op lekstromen) en een installatieautomaat (afschakeling op overbelasting).

Een aardlekschakelaar is bijvoorbeeld 0,03A (30mA) / 40A. Deze 40A betekend niet dat de schakelaar bij 40A zal afslaan, maar dat dit de maximaal toelaatbare stroom is.

[hvhx]

Dit is mijn eerste reactie hier op tweakers.
Ik heb ongeveer de zelfde situatie. zonnepanelen en een laadpaal.


Over een 3 fase PV verdeler heb ik niet veel kunnen vinden.

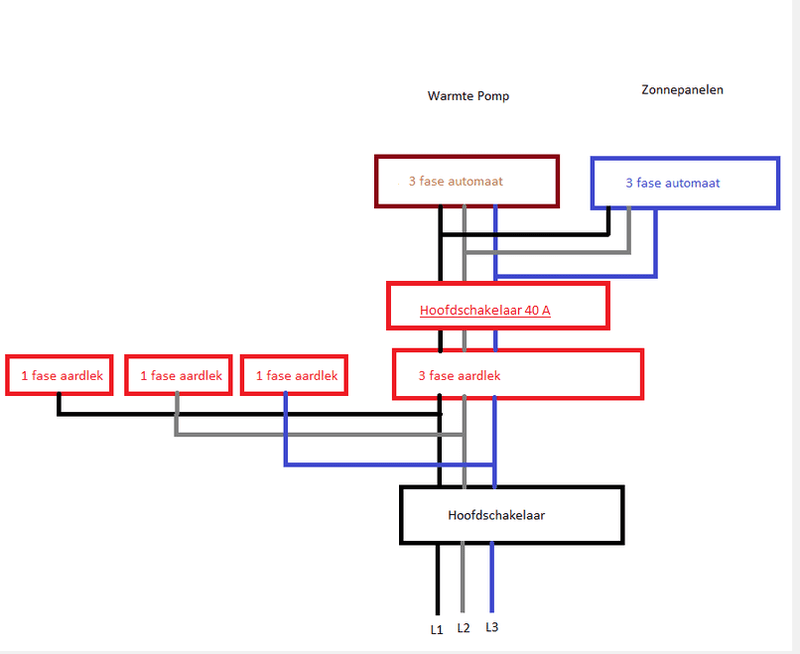

Maar als we de regels aanhouden van een 1 fase PV verdeler dan is de situatie niet helemaal correct, een PV verdeler dient een hoofdschakelaar te hebben, zie tekening:



Verder dient de bedrading in de verdeler 4 mm² te zijn, namelijk in de verdeler kan de stroom max 32 A zijn.

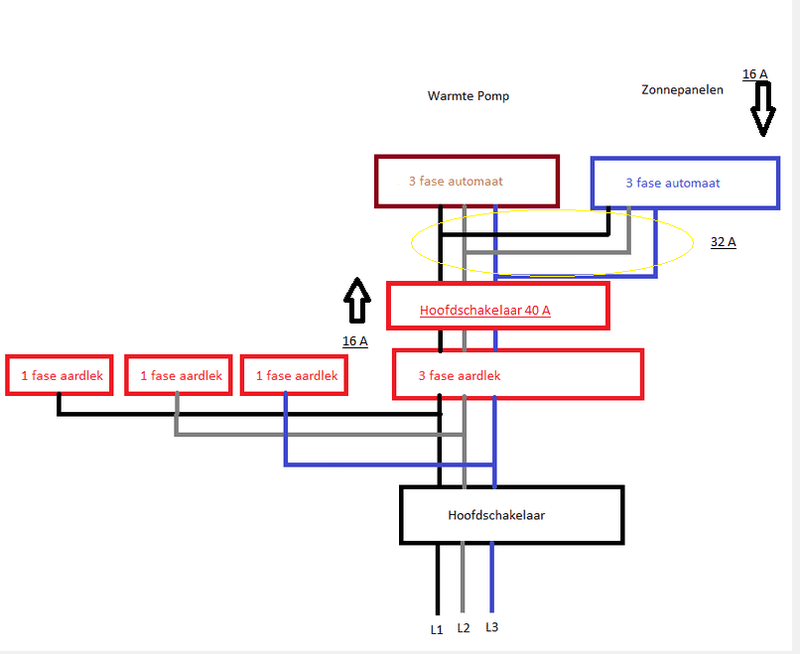

16A uit de meterkast + 16 A uit omvormer zie:

[ Voor 17% gewijzigd door hvhx op 16-07-2022 16:52 ]

[hvhx]

BadConnection schreef op zondag 3 juli 2022 @ 08:28:
welke type omvormer en optimizers zijn gebruikt en wat is/zijn de oriëntaties?

Met 15 panelen kan je bij de gewone 3 fase SolarEdge omvormer kritisch zitten.

Kan je hier meer info over geven ?

[BadConnection]

Bij de gewone SolarEdge 3 fase omvormer is het minimum aantal panelen welk in de zon leggen 16.
Als alles op 1 oriëntatie ligt zal het nog wel goed werken, bij meer oriëntaties niet. Ook scheelt het welke optimizers gebruikt zijn.

Je heb tegenwoordig ook de Short string omvormer waarbij dit aantal aanzienlijk lager is, maar dan moet deze wel geplaatst zijn.
