Plaatsing zonnepanelen op plat dak; zo efficiënt mogelijk

[Timorad]

Ik ben aan het puzzelen om zoveel mogelijk zonnepanelen kwijt te kunnen op mijn garagedak.

Door een mazzeltje heb ik 16 zonnepanelen met Enphase IQ7 omvormers kunnen bemachtigen. Ik wil uiteindelijk 3 rijen van 7 zonnepanelen leggen waarbij ik 14 oude zonnepanelen van 1650x947mm (in rood aangegeven) gebruik en 6 of 7 nog nieuw aan te schaffen panelen (in geel aangegeven). Om ze niet te veel boven de rand uit te laten steken wil ik een "dakje" maken. Een schans van 2 panelen in landscape aan een zijde, en aan de andere kant een enkele rij in landscape. Zie onderstaande schets/foto. De beschikbare afmetingen binnen de opstaande rand zijn 3.05m bij 12.25m.



Drie panelen zouden naast elkaar moeten passen op de 3.05m (2x947mm plus een nieuw paneel van vermoedelijk iets meer dan een meter), maar erg ruim is het niet.

Probleem:
Welke montage systeem zou geschikt kunnen zijn? Het systeem mag niet veel breder zijn dan de panelen want dan kom je al snel buiten de 3.05m, en het liefst heb ik een systeem waarbij ik een net dakje wil maken, dus dat de panelen in de punt op de zelfde hoogte uitkomen.

Wat ik al ben tegengekomen zijn betonnen zonneschansen, bv https://www.sun-solar.nl/...shoek-in-kleur-antraciet/
En een systeem van Compisolar: https://comprisolar.eu/categorie/85/b1-schansen.html

Lastige is dat een installateur het systeem zal installeren; deze is goedwillend maar lijkt er ook niet helemaal uit te komen. Het moet dus een systeem zonder dat kant en klaar in elkaar te zetten is.

PS: omdat ik vragen hierover verwacht; de 3 rijen worden met 1 fase kabels aangesloten, in de garage zelf worden deze aangesloten op een een 4mm2 3 fase grondkabel.

[DukeBox]

Probleem:
Welke montage systeem zou geschikt kunnen zijn? Het systeem mag niet veel breder zijn dan de panelen want dan kom je al snel buiten de 3.05m

De meeste plat dak montage systemen haken onderaan vast aan het paneel en bovenaan worden ze ook ingeklemd, vaak steken ze niet over.

.. en het liefst heb ik een systeem waarbij ik een net dakje wil maken, dus dat de panelen in de punt op de zelfde hoogte uitkomen.

Ik weet niet of je dak (bedekking) toevallig aan vervanging toe is, je kan er natuurlijk ook een nieuw dak (boven)op zetten in de hoek die je wilt en met de bouw rekening maken dat je de panelen daar direct op vast kan zetten (met ankers). n.b. Kan je dak dat gewicht aan?

[Timorad]

Dank voor je reactie!

DukeBox schreef op dinsdag 24 mei 2022 @ 15:26:
[...]

De meeste plat dak montage systemen haken onderaan vast aan het paneel en bovenaan worden ze ook ingeklemd, vaak steken ze niet over.

Het lastige is dat ik een systeem nodig heb dat zowel een dubbele portrait-schans in het assortiment heeft, en tevens niet meer dan 2 meter lang is, liefst minder. Een vd Valk systeem bijvoorbeeld is niet mogelijk, deze steekt toch uit:


Hopelijk komen er hier suggesties voor systemen die niet makkelijk te vinden zijn bij de grote aanbieders!

Verder ligt er sinds een paar maanden nieuwe dakbedekking op, deze was namelijk lek

[ Voor 5% gewijzigd door Timorad op 24-05-2022 16:16 ]

[DukeBox]

Waarom niet een OWO opstelling? Dan heb je ook niet zo'n hoge punt. Met bijv. flatfix fusion blijf je binnen de afmetingen per paneel.

[ Voor 89% gewijzigd door DukeBox op 24-05-2022 16:52 ]

[Timorad]

Dat zou betekenen dat het hoogste punt van de panelen net naast de rand van het dak is. Door de regels rondom windbelasting mag dat niet, en daarnaast verwacht ik ook problemen met de buren als de panelen dan te zichtbaar worden.

[Ronald]

Ik zie eigenlijk niet hoe dit gaat passen zonder maatwerk: Plat op dak montage Alla Lardman

[Erwin_83]

Zo liggen ze hier. Zelfbouw met betonbandjes en schuindak rails.

Afschot ongeveer 2 graden, verwachting is 90 % opbrengst in verhouding tot vol zuid op ideale hoek.

[Termy]

@Erwin_83 zo'n lage hoek en geen afwateringsclipjes? Lijkt me wel handig in jouw geval.

@Timorad met OWO kan je ook met de lage kant bij de rand beginnen, dan heb je hetzelfde effect als wat je voor ogen hebt maar dan met standaard montagemateriaal. Helaas is 3,05 m breed wel krapjes voor 3x de breedte van een paneel. Dat haal je zelfs zonder montagespul alleen met kleine panelen.

Misschien dat Solarstell oost/west project smal genoeg is + regulier solarstell met 19 cm koppelstuk.

[Erwin_83]

@thermy die clips hadden ze niet bij de leverancier waar het vandaan komt. Wellicht nog een keer elders bestellen. Het ligt er nu 6 weken ofzo en de panelen zijn snel droog met een beetje zon. Dus vraag me af of de clips veel voordeel gaan hebben.

[Aiolos]

Erwin_83 schreef op woensdag 25 mei 2022 @ 21:34:
@thermy die clips hadden ze niet bij de leverancier waar het vandaan komt. Wellicht nog een keer elders bestellen. Het ligt er nu 6 weken ofzo en de panelen zijn snel droog met een beetje zon. Dus vraag me af of de clips veel voordeel gaan hebben.

Ik heb het soortgelijk liggen (al ruim een jaar), en er sinds een maand of 2 clipjes op. Ik heb er dat jaar verder weinig aan gedaan, maar de panelen die nu wel clipjes hebben zijn aan de lage rand een stuk schoner. Het laatste restje water bleef altijd staan, en dat stroomt nu ook weg, waardoor de troep ook wegspoelt en er geen groene aanslag ontstaat.

[Timorad]

Dank voor het meedenken allen.

Ronald schreef op woensdag 25 mei 2022 @ 12:13:
Ik zie eigenlijk niet hoe dit gaat passen zonder maatwerk: Plat op dak montage Alla Lardman

@Ronald ik had al gehoopt dat je als guru zou meedenken, helaas niet met het gehoopte antwoord hoop maatwerk te voorkomen tenzij het echt niet anders kan, ik heb helaas nog teveel andere klussen liggen en in principe heb ik een installateur.

@Erwin_83 De panelen (bijna) plat leggen was nog niet echt bij me opgekomen, al gaat mijn voorkeur toch wel uit naar een grotere hoek. Ik wil de panelen liever niet regelmatig hoeven schoon te maken. Aan de andere kant wellicht de meest praktisch uitvoerbare oplossing. Even uitzoeken wat dat precies doet met de opbrengt, ook als ze een tijdje vies zijn.

Termy schreef op woensdag 25 mei 2022 @ 21:27:
met OWO kan je ook met de lage kant bij de rand beginnen, dan heb je hetzelfde effect als wat je voor ogen hebt maar dan met standaard montagemateriaal. Helaas is 3,05 m breed wel krapjes voor 3x de breedte van een paneel. Dat haal je zelfs zonder montagespul alleen met kleine panelen.

Misschien dat Solarstell oost/west project smal genoeg is + regulier solarstell met 19 cm koppelstuk.

Met twee panelen van 95cm en een nieuwe van 104cm zou ik ruim 10 cm speling over moeten hebben.. Zou te doen moeten zijn toch? Ik ga je suggestie van het Solarstell systeem bekijken. Wellicht zou een combinatie van OW-plat (zeg maar /\_ )nog wat kunnen zijn? Enphase, dus kan alle hoeken combineren...

Met OWO kan ik kiezen waar de hoge rand uitsteekt, bij de buren of bij mijzelf. Dan heb ik een zeurende buurvrouw of zeurende vriendin. Beide (in mijn geval) niet echt een optie.

Een post van @AUijtdehaag heeft me ook aan het denken gezet: AUijtdehaag in "Montagesysteem zonnepanelen op plat dak gezocht" Omdat deze in de hoek te stellen zijn zijn deze wellicht te combineren met een dubbele betonschans. @AUijtdehaag kun je aangeven welk systeem dit is?

[ Voor 3% gewijzigd door Timorad op 25-05-2022 22:53 ]

[Stef87]

Combinatie van een lange rij solarstell portret (10graden)+ rij solarstell landscape (13 graden). Dan hoge kanten naar elkaar toe gericht. (Oost-west dakje)

Rij portrait: 11 stuks
Rij landscape: 6 stuks

Totaal: 17 panelen en geen uitstekende “hoge” open achterkant van een paneel.

Misschien moet je een stukje afzagen van de (klein beetje uitstekende) aluminium balkjes.

Stel dat een paneel 184cm x 103cm* is, dan kom je uit op 184+103= 287cm plus uitstekende voetjes of uitstekende klemmen in de breedte. (Klemmen zijn 2cm ongeveer)

* Bijvoorbeeld Qcells 385 H G9+Full black (of de oude g9 390wp white)

[ Voor 48% gewijzigd door Stef87 op 25-05-2022 23:17 ]

[Erwin_83]

Het grootste voordeel van bijna plat is minder ballast en minder/niet in het zicht. Kwa opbrengt lever je wel iets in.

Ik heb ruimte tussen de panelen gelaten, zodat ik er makkelijk bij kan mocht schoonmaken nodig zijn.

[AUijtdehaag]

@Timorad
De bevestigingsmaterialen kwamen destijds van Patrick van Zonnekompas Utrecht af.

[Timorad]

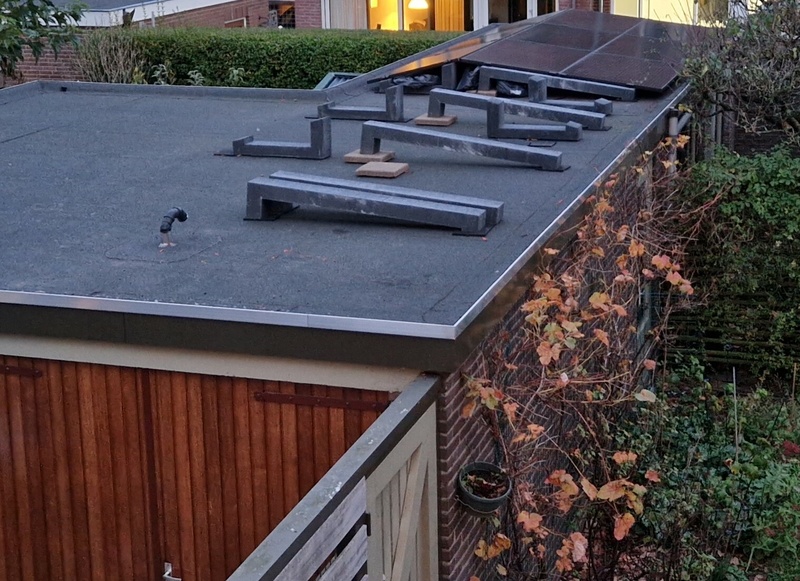

Het heeft allemaal even mogen duren, maar ondertussen toch een eindje gekomen. Het zijn uiteindelijk betonsteunen van de Groot beton geworden. Het naar boven tillen van de steunen was een dingetje, en het goed uitmeten koste ook wat tijd. Maar ondertussen liggen de eerste 9 panelen. Tot be continued...

[Gramser]

Hoe zijn de panelen nu aan het beton bevestigd?

[Timorad]

In de betonsteunen zitten M8 schroefhulzen ingestort. Ik heb solarstell midden en eindklemmen vastgezet met M8 bouten (https://www.stralendgroen.nl/product/solarstell-klembout/).

[ Voor 4% gewijzigd door Timorad op 31-10-2022 20:10 ]

[Timorad]

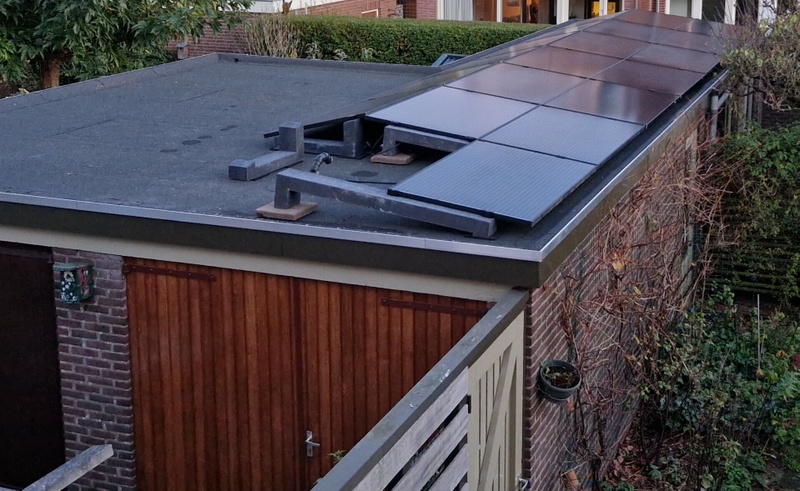

Bijna klaar Op 2 panelen na.

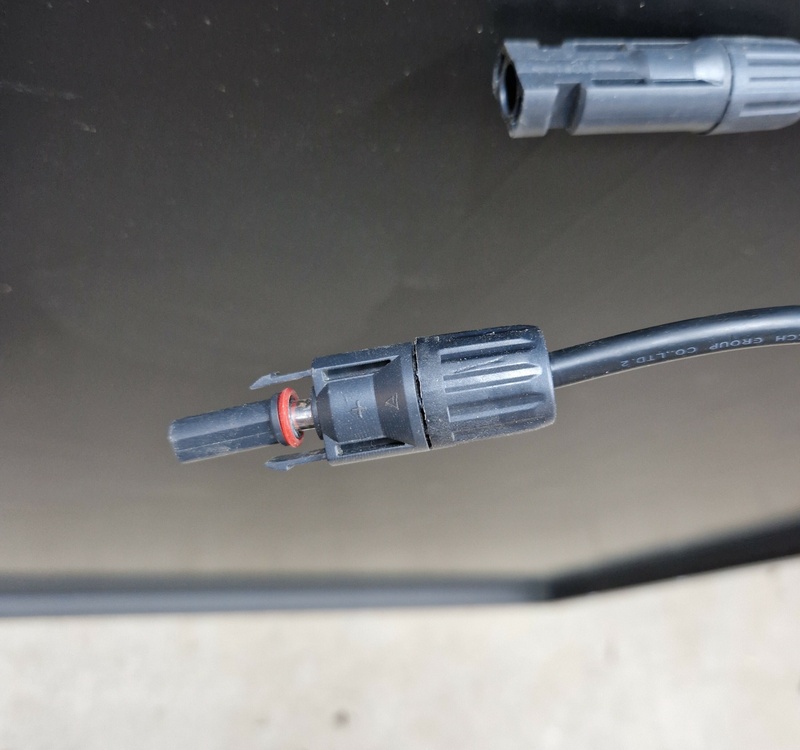

Helaas is van twee panelen de MC4 connector beschadigd, kwamen we tijdens het plaatsen achter:


Iemand in de omgeving van Nijmegen die weet waar ik twee nieuwe connectors kan laten persen? Hoeft uiteraard niet voor nop.

[ThinkPad]

Je hebt van Weidmuller connectoren waar je geen gereedschap voor nodig hebt, kan eventueel ook nog een optie zijn: https://www.elektroproduc...e-en-female-toolless.html

[Ronald]

@Timorad kapot geleverd of per ongeluk?

Sommige paneel fabrikanten zouden moeilijk kunnen doen als je de stekkers vervangt… maar je kunt ook niet anders eigenlijk.

[Timorad]

@Ronald het betreft panelen die ik heb gekregen. Kan gebeurd zijn tijdens het demonteren, of door onvoorzichtigheid van onze kant tijdens het monteren. Hoe dan ook geen garantie.

@ThinkPad dat zou een optie kunnen zijn, ik ben wel een beetje huiverig voor de robuustheid; hoe weet je zeker dat een niet-massieve draad goed geklemd zit? Heb je zelf ervaringen met deze connectoren? Krimpen (mits goed gedaan) is wel lekker fool-proof.

Ik zal nog een aparte vraag advertentie plaatsen, maar mocht iemand in de buurt een perstang + connectors hebben dan hoor ik graag van je

[ThinkPad]

Ik heb geen ervaring met deze connectoren. Maar Weidmüller is een grote speler voor industriële connectoren e.d. dus daar heb ik wel vertrouwen in.

[Timorad]

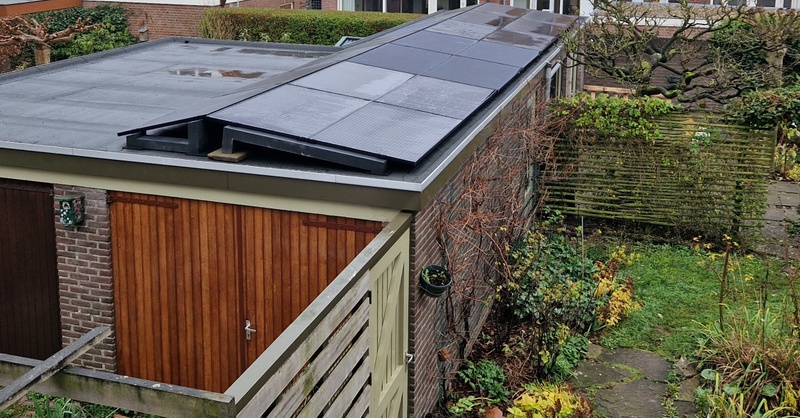

Nog even een laatste update, de laatste panelen liggen er op en alles is vorige week aangesloten door een elektricien. Even spannend dan natuurlijk of het ook allemaal werkt, maar alle omvormers rapporteren foutloos.



Hopelijk heb ik er de komende jaren geen omkijken naar. Naar aanleiding van de tip van @ThinkPad de Weidmüller connectoren besteld, deze waren uiteindelijk makkelijk te plaatsen en voelen solide aan. Goede tip dus.

Nu nog wachten op betere tijden voor de zon; hoogste opbrengt was 1 december met 3,5kWh.
