Onlangs mijn twee onder een kap woning verbouwd en rekening gehouden met het aanleggen van zonnepanelen op het platte dak van de bijkeuken en overkapping. Deze dakdelen liggen enigszins beschut achter een schuin dak en het hoofdgebouw. Gezien de relatief grote invloed van schaduw heb ik de situatie in Sunny Design verwerkt, zie onderstaande foto's voor de beeldvorming.
Huidig verbruik zit op ~3.600kWh, maar de kinderen zijn nog klein (weinig apparatuur) en er is nog geen elektrische auto. Uitgangspunt is om de opbrengst van zonnepanelen te maximaliseren tov beschikbare dak oppervlakte.
Bij voorkeur voer ik de installatie zelf uit, aansluiting op meterkast gebeurt door een kennis.

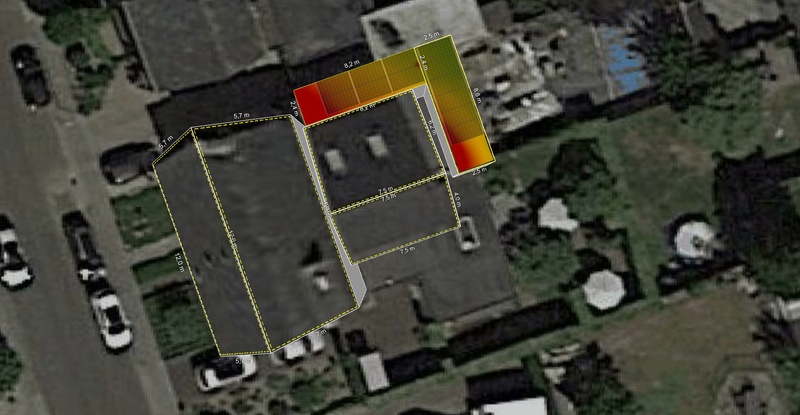

Bovenaanzicht; let op de overkapping is eigenlijk 3,5m (ipv 2,5m), maar gezien ik in de noordelijke hoek de panelen zo kort als mogelijk tegen elkaar wil leggen moest ik een omweg vinden om de hoek vol te krijgen binnen Sunny Design. Daardoor valt er een gat te zien tussen de schuine aanbouw en het platte dak.
:strip_exif()/f/image/rySbYFiW7voyYBTqvvAbHjPg.jpg?f=fotoalbum_large)

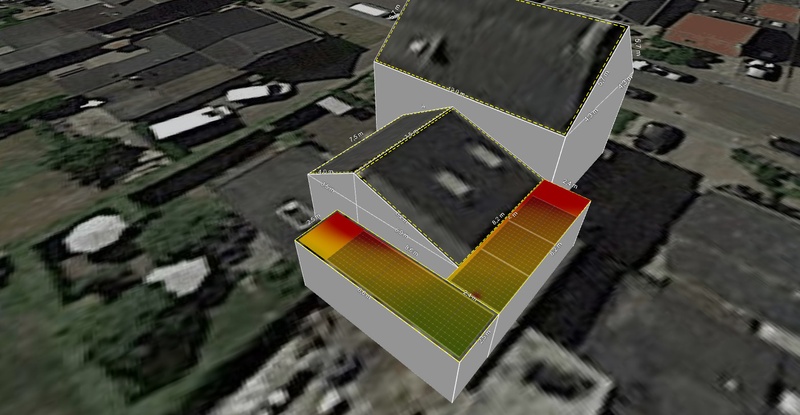

Schuin aanzicht; ter beeldvorming
:strip_exif()/f/image/l2iCYDqsxtipuH4bQqc9JZ8u.jpg?f=fotoalbum_large)
Op beide foto's zijn al zonnepanelen ingevoerd, betreft Jinko 535Wp P-Type (JKM535M-72HL4-V). Reden voor deze keuze is het maximaliseren van het vermogen op het beperkte zonnige gedeelte van het platte dak. Uiteraard ook rekening gehouden met de prijs per Wp.

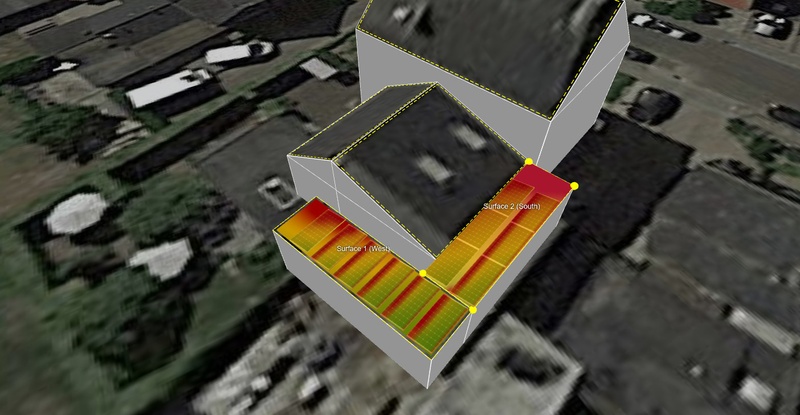

12x Jinko 535Wp levert maximaal 6,42 kWp, volgens simulaties blijft daar ~5.600kWh van over indien ik de panelen onder een hoek van 10 graden zet met een afstand van 130cm. Dat geeft echter veel schaduwvorming langs de onderkant van de panelen:
:strip_exif()/f/image/n7jyPfBUDAD5o6oodkhGCrJx.jpg?f=fotoalbum_large)
Alternatief is om de panelen volledig plat te leggen. Dan blijft er grofweg 5.500kWh over volgens de simulaties. Het bespaart ietwat op montagemateriaal al is dat op de lange termijn verwaarloosbaar. Het heeft wel een esthetische voorkeur om tegen een vlakke oppervlakte aan te kijken vanuit de slaapkamer.
Keuze van de omvormers is nog niet gemaakt. Gezien de hoeveelheid schaduw ben ik aan het kijken naar micro-omvormers, maar door de 535Wp per paneel zijn niet alle omvormers geschikt. De APsystems DS3 Micro-omvormer lijkt echter de oplossing te bieden. Een reguliere omvormer is nog niet uitgesloten, zeker in geval van een platte opstelling. Wat zegt jullie kennis en ervaring hieromtrent?
1. Keuze omtrent 10 of 12 panelen nog niet definitief, schetsen gaan uit van 12 panelen
2. Het is een bewuste keuze om geen zonnepanelen op het hoofd dak te leggen.
