Keermuur voor de tuin.

Pagina: 1
Acties:

Vraag


  • jan011
  • Registratie: Mei 2010
  • Laatst online: 01-02 08:12
We gaan onze tuin opknappe, een van de dingen die we willen doen is het verlengen van het teras. we willen dit met 2 meter verlengen waar aansluitend trappen komen.

De tuin licht 1 meter lager dan ons huidige terras, er dienen dus nieuwen keerwanden gemaakt te worden. Ik ben me er van bewust dat er hele handige L elementen bestaan. Echter hebben we niet echt de mogelijkheid om makkelijk achterom te komen.
Het is dus het idee om een fundering te storten en hier een muur op te bouwen. Ik wil dit gaan doen met stapelblokken van 15x15x60, echter vraag ik me af of dit wel sterk genoeg is?
Of zijn er eventueel anderen makkelijkere manieren om dit te realiseren?

Alle reacties


  • boxlessness
  • Registratie: Januari 2017
  • Laatst online: 18:46
jan011 schreef op dinsdag 1 februari 2022 @ 13:16:
echter vraag ik me af of dit wel sterk genoeg is?
Denk het niet, je hebt een hefboom van een meter die een draaipunt heeft op een 15cm vlak. Je gaat daar verse grond in storten die naar buiten wil duwen.

De eerste/beste optie die ik zo 1.2.3. kan bedenken is beton storten met wapening er in. In principe maak je dan zo'n L-element zelf.
Voor het zicht/mooi kunt je dan alsnog die stapelblokken gebruiken voor de buitenkant, dan wapening aan de binnenkant in de L-vorm, bekisting/afsluiten, en dan storten.

Een tweede optie duurt een jaar+: wel die blokken gebruiken, laagje voor laagje de grond er in en dan iedere laag goed in laten klinken, dan planten er in en laten groeien om de grond verder te stabiliseren. Maar met deze optie garantie tot aan de deur ;)

En plan C is metselen, steens dik (=~25cm). Dan heb je meer massa/stevigheid om de zijwaartse kracht op te vangen. Maar een meter hoog geeft dan nog te veel torque op de fundering naar mijn gevoel.
Dus 2x half steens met wapening in het midden, en de wapening tot in de fundering laten lopen. Mits je terras/muurtje lang genoeg is en je de fundering diep genoeg legt, en de grond aan de buitenkant van de fundering stabiel genoeg is, dan blijft het wel staan.

Kortom, er is een reden waarom die L-elementen zo handig zijn ;)

11.500Wp


  • Exigence
  • Registratie: Juli 2001
  • Laatst online: 22:35

Exigence

dnkroz

Je zou nog iets met trekstangen kunnen doen, zoals vaak met walbeschoeiing ook gebeurt:


  • jan011
  • Registratie: Mei 2010
  • Laatst online: 01-02 08:12
Daar was ik zelf ook al bang voor.

Zou het een optie kunnen zijn om de eerste halven meter op te vangen met een U-element, deze op zijn kant leggen, en hier vervolgens een L element van een halve meter op te monteren. verlijmen of met een bout verbinding. Naar mijn inzicht draagd ieder element dan zijn eigen deel van het hoogte verschil.

Hierdoor blijft het wel nog hanteerbaar.

  • Joris748
  • Registratie: Januari 2018
  • Laatst online: 21:06
Hoe breed is je terras?

Wij hebben hier een hoogteverschil van ca 1 meter opgevangen, door over de volledige breedte van het terras (640 cm) een trap te maken.

De traptreden zijn in cement gelegd.

  • jan011
  • Registratie: Mei 2010
  • Laatst online: 01-02 08:12
Exigence schreef op dinsdag 1 februari 2022 @ 14:20:
Je zou nog iets met trekstangen kunnen doen, zoals vaak met walbeschoeiing ook gebeurt:

[Afbeelding]
Dit zou ook wel een goede optie kunnen zijn.

Dit is zoals de tuin moet worden. de rode lijn geeft ongeveer aan waar momenteel de keermuur staat.


  • MrG
  • Registratie: November 2001
  • Laatst online: 16:47
Betonnen keerwanden is de oplossing. Ze takelen die zo over je huis heen als het moet.
Bij ons is het hoogteverschil ook ongeveer een meter en die keerwanden worden ook "aan elkaar gekoppeld" door een soort groeven waarin ze profielen plaatsen. Dan gaan ze nergens meer heen.

Keerwanden zijn niet bijzonder duur vond ik zelf en ze maken het helemaal op maat als je een tekening aanlevert.

  • Sethro
  • Registratie: Maart 2017
  • Laatst online: 06:42
Hardhout kan ook nog een optie zijn. Een paar beste palen met een grondboor erin zetten en dan planken ertussen schroeven.

Bedenk me net dat je dit ook met betonnen palen zou kunnen doen en gestapelde betonnen platen. Dit is wat handzamer dan die L - profielen

[Voor 37% gewijzigd door Sethro op 01-02-2022 14:35]


  • boxlessness
  • Registratie: Januari 2017
  • Laatst online: 18:46
jan011 schreef op dinsdag 1 februari 2022 @ 14:22:
Daar was ik zelf ook al bang voor.

Zou het een optie kunnen zijn om de eerste halven meter op te vangen met een U-element, deze op zijn kant leggen, en hier vervolgens een L element van een halve meter op te monteren. verlijmen of met een bout verbinding. Naar mijn inzicht draagd ieder element dan zijn eigen deel van het hoogte verschil.

Hierdoor blijft het wel nog hanteerbaar.
Mijn gut-feeling zelgt dat jouw inzicht wel klopt :p
Misschien dat je ze zelfs niet aan elkaar hoeft te maken omdat de krachten dan toch naar beneden gericht zijn.
Enige punt is het inklinken van de grond waar het bovenste L-element dan op rust. Kan me voorstellen dat je daar een holte kunt krijgen.
M.a.w., zit ook een risico aan.

Vind de optie van @Exigence wel heel mooi.

11.500Wp


  • Joris748
  • Registratie: Januari 2018
  • Laatst online: 21:06
MrG schreef op dinsdag 1 februari 2022 @ 14:29:
Betonnen keerwanden is de oplossing. Ze takelen die zo over je huis heen als het moet.
Bij ons is het hoogteverschil ook ongeveer een meter en die keerwanden worden ook "aan elkaar gekoppeld" door een soort groeven waarin ze profielen plaatsen. Dan gaan ze nergens meer heen.

Keerwanden zijn niet bijzonder duur vond ik zelf en ze maken het helemaal op maat als je een tekening aanlevert.
Die koppeling is ook niet meer dan een hard kunststof strip, die ervoor zorgt dat er geen grond uitspoelt. Ze moeten op hun plaats blijven staan door hun massa.

  • MrG
  • Registratie: November 2001
  • Laatst online: 16:47
Joris748 schreef op dinsdag 1 februari 2022 @ 14:32:
[...]

Die koppeling is ook niet meer dan een hard kunststof strip, die ervoor zorgt dat er geen grond uitspoelt. Ze moeten op hun plaats blijven staan door hun massa.
Dat is ook weer waar :)

  • boxlessness
  • Registratie: Januari 2017
  • Laatst online: 18:46
jan011 schreef op dinsdag 1 februari 2022 @ 14:27:
[...]


Dit zou ook wel een goede optie kunnen zijn.

Dit is zoals de tuin moet worden. de rode lijn geeft ongeveer aan waar momenteel de keermuur staat.

[Afbeelding]
Dit plaatje maakt wel veel duidelijker. Ik dacht dat het om een rechte muur van een meter ging, met een smaller trapje er in. Cq een "afgrond" van een meter.
De trap houdt de muur wel op z'n plek...

11.500Wp


  • jan011
  • Registratie: Mei 2010
  • Laatst online: 01-02 08:12
boxlessness schreef op dinsdag 1 februari 2022 @ 14:37:
[...]

Dit plaatje maakt wel veel duidelijker. Ik dacht dat het om een rechte muur van een meter ging, met een smaller trapje er in. Cq een "afgrond" van een meter.
De trap houdt de muur wel op z'n plek...
Links en rechts bij de buren blijft de afgrond wel nog een meter, hun hebben namelijk het terras niet verlengd.

De optie met de trekstangen vind ik ook erg mooi. daar ga ik eens goed over na denken.

  • FRANQ
  • Registratie: Juli 2017
  • Laatst online: 20:33

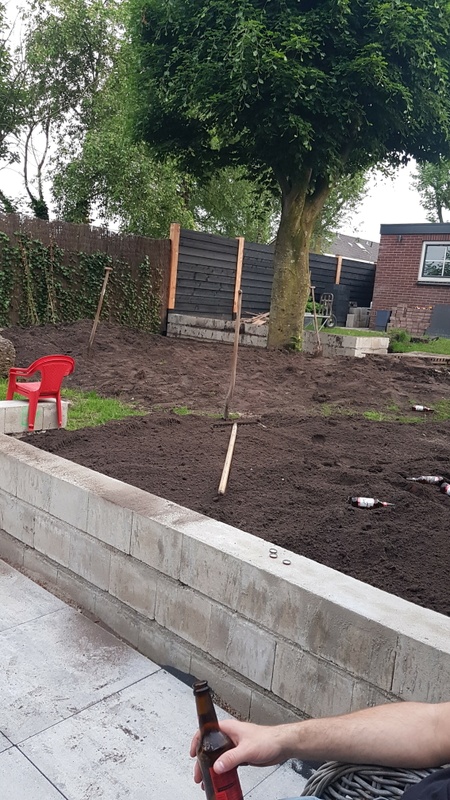

Een tijdje terug heb ik zo'n keerwand geplaatst bij mijn zwager.
De keerwand bij de sloot hebben we met liggende planken gedaan, dit is veel praktischer om te plaatsen.

ik heb helaas geen foto van de huidige situatie bij de hand, wel tijdens de aanleg.
Ik heb zelf de bouten niet geplaatst, dat had ik wel iets beter uitgemeten. :P



Vrienden hebben een keerwand met 15x15 stapelblokken van 1,5 meter hoog EN draadeinden naar paaltjes een meter onder het terras.
Deze wand wijkt doordat er niet echt verband in zit.
Ik weet niet of dit een fout van de plaatser is of gewoon het verkeerde product.
Borders van een halve meter hoog bij mij thuis gaat in ieder geval prima.

[Voor 3% gewijzigd door FRANQ op 01-02-2022 14:57]


  • Joris748
  • Registratie: Januari 2018
  • Laatst online: 21:06
Die keerwand die er nu staat? Zijn dat van die betonnen L-elementen? Kan die hergebruikt worden aan de zijkanten?

  • Rukapul
  • Registratie: Februari 2000
  • Laatst online: 22:32
jan011 schreef op dinsdag 1 februari 2022 @ 13:16:
Ik ben me er van bewust dat er hele handige L elementen bestaan. Echter hebben we niet echt de mogelijkheid om makkelijk achterom te komen.
Met een kraan over het huis laten tillen?

  • Makrolon
  • Registratie: September 2019
  • Laatst online: 22:21
Mijn stenen handel verzekerde mij dat een muur van stapel blokken dit zou houden. Gefundeerd op 60x60 tegels en gelijmd met pur lijm. Af en toe een stapel blok we over de kopse kant in om body in het zand te creëren.

Je zou eventueel aan de binnenkant hiervan nog kleinere l elementen die je wel naar de plek kan krijgen nog kunnen zetten.

En de grond zou ik wapenen met speciaal gaas of worteldoek elke 20cm. Zoek dat maar eens op, je verbaast je wat dat doet met zand.

  • Sammy_tukker
  • Registratie: Augustus 2011
  • Laatst online: 01-02 20:11
Zoek eens op gewapende grond: daar kun je alles voormaken wat je mooi vind (of niet en je laat het geotextiel mooi in het zicht) voor kleine ophogingen kun je best goed worteldoek gebruiken

  • Tarquin
  • Registratie: Januari 2002
  • Laatst online: 19:35
Twee interessante filmpjes over dit onderwerp. Eén over keermuren, hoe ze wel en niet gemaakt moeten worden en welke soorten er zijn:
YouTube: Why Retaining Walls Collapse

En eentje over gewapend zand, waarbij hij zijn auto op een vierkant 30x30x30cm blok zand zet:
YouTube: Sand Castle Holds Up A Car! - Mechanically Stabilized Earth

  • jan011
  • Registratie: Mei 2010
  • Laatst online: 01-02 08:12
Tarquin schreef op woensdag 2 februari 2022 @ 00:53:
Twee interessante filmpjes over dit onderwerp. Eén over keermuren, hoe ze wel en niet gemaakt moeten worden en welke soorten er zijn:
YouTube: Why Retaining Walls Collapse

En eentje over gewapend zand, waarbij hij zijn auto op een vierkant 30x30x30cm blok zand zet:
YouTube: Sand Castle Holds Up A Car! - Mechanically Stabilized Earth
Na lang wikken en wegen heb ik besloten het te gaan maken met stapelblokken. door de filmpjes hierboven ben ik er wel van overtuigd dat dit goed moet komen. Ik ga diversen lagen worteldoek oid. ertussen verwerken. Ook wil ik de oude teras tegels nog opstapelen aan de binnenkant van de keermuren zodat deze ook een deel van de kracht zullen opvangen.

  • Tarquin
  • Registratie: Januari 2002
  • Laatst online: 19:35
jan011 schreef op dinsdag 8 februari 2022 @ 11:14:
[...]
Na lang wikken en wegen heb ik besloten het te gaan maken met stapelblokken. door de filmpjes hierboven ben ik er wel van overtuigd dat dit goed moet komen. Ik ga diversen lagen worteldoek oid. ertussen verwerken. Ook wil ik de oude teras tegels nog opstapelen aan de binnenkant van de keermuren zodat deze ook een deel van de kracht zullen opvangen.
Dat worteldoek in lagen en stroken gaat waarschijnlijk veel doen.
Wat je verwacht van de terrastegels is me niet duidelijk; als die kracht van links krijgen geven ze dat toch gewoon door naar rechts?

  • jan011
  • Registratie: Mei 2010
  • Laatst online: 01-02 08:12
Tarquin schreef op dinsdag 8 februari 2022 @ 12:00:
[...]


Dat worteldoek in lagen en stroken gaat waarschijnlijk veel doen.
Wat je verwacht van de terrastegels is me niet duidelijk; als die kracht van links krijgen geven ze dat toch gewoon door naar rechts?
teras tegels gestapeld hebben veel meer vrijving onderling waardoor er kracht opgenomen kan worden.

  • AdanaK
  • Registratie: Februari 2022
  • Laatst online: 25-02-2022
Kan misschien ook interessant zijn om professioneel advies te vragen aan tuinmannen. Misschien kan je hier eens kijken: https://ringtwice.be/nl/tuinman

  • pentaw1nz
  • Registratie: Mei 2013
  • Laatst online: 19:26
Ik heb dit ook gedaan om +- een meter op te vangen. Keerwanden zijn veel te duur.

Daarom fundering gelegd met grote stoeptegels. Daarop gaan metselen. Steeds horizontaal wapening ingelegd per laag en ook verticaal in de stenen nog een stuk wapening gestoken. De gaten per laag volgegooid met specie.

Ligt er nu al 2 jaar perfect bij.


Muren nadien gestuukt en geschilderd.





[Voor 71% gewijzigd door pentaw1nz op 27-02-2022 16:04]
