Advies zonnepanelen carport zuid-west

[Mr Hindsight]

Beste Tweakers,

Ook ik ben opzoek naar advies voor het plaatsen van zonnepanelen. Het is echter niet voor mijzelf, maar namens mijn moeder. Daarom is het idee dat de plaatsing binnen een afzienbare tijd rendabel moet zijn. Het voornaamste doel is daarom ongeveer evenveel stoom optewekken als het gebruik. Maar laten we maar beginnen met wat foto's.

Foto's

Beschikbare (dak)ruimte en Schaduw

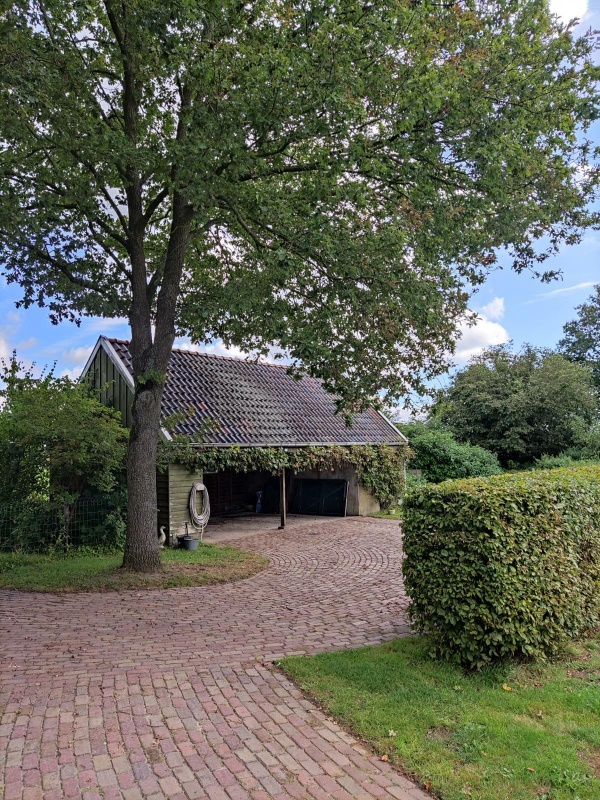

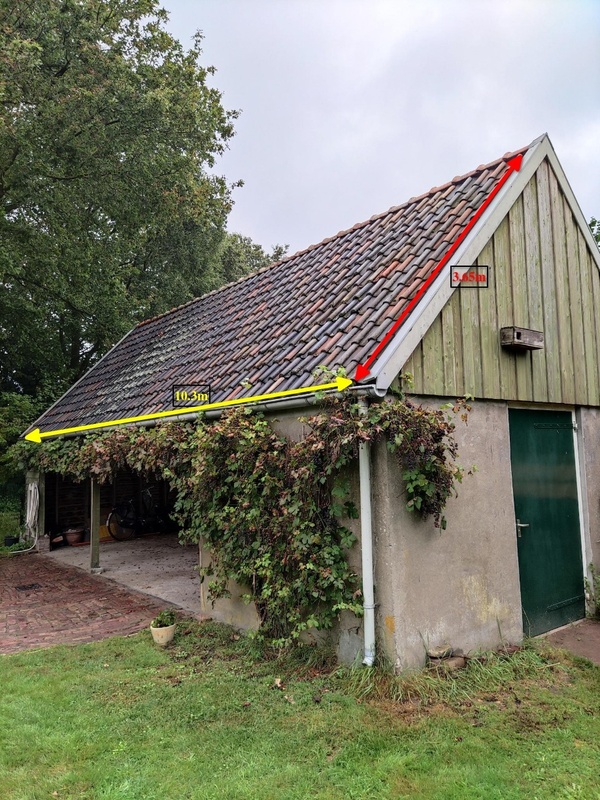

Zoals in de laatste foto te zien is heeft het dak een lengte van 10.3 meter tussen de windveren en breedte van 3.65 meter tussen de onderkant van de nokpan en de rand van de laagste dakpan. Echter in de tweede foto is ook de boom goed te zien. De panelen mogen er komen op de voorwaarde dat de boom niet weg hoeft, iets snoeien mag echter wel. Het plan is dan ook om alleen de rechterkant van het dak vol te leggen.

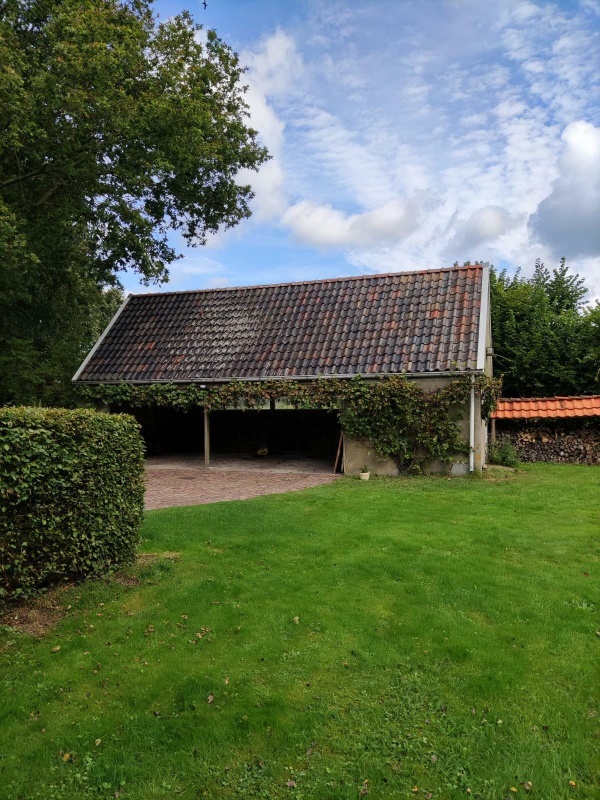

Hierbij nog een foto waarop de invloed van de boom te zien is. Het dak heeft een helling van ongeveer 45 graden en staat georienteerd op het zuid-westen, ongeveer 30 graden van het zuiden.

Jaarverbruik

Het totale jaar verbruik ligt rond de 4000 kWh.

Huidige elektriciteitsaansluiting

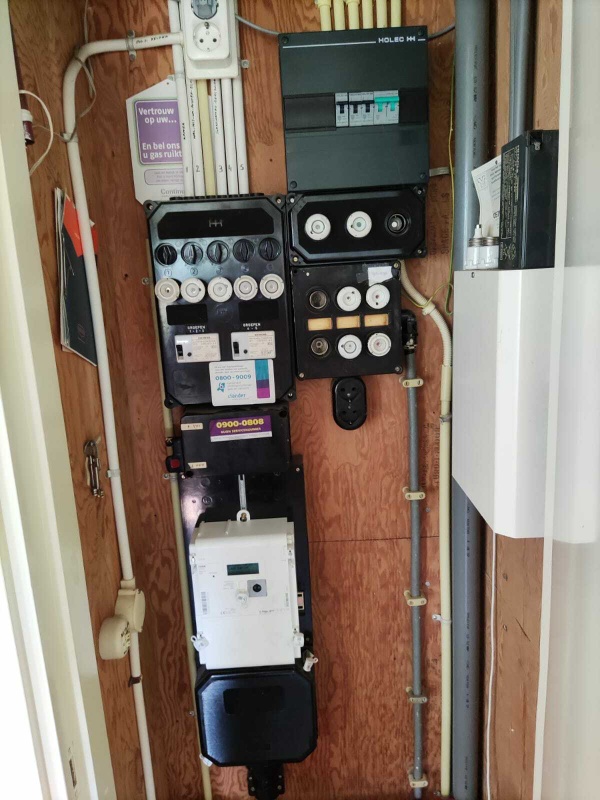

Ik heb hier niet zoveel verstand dus laat ik maar gewoon beginnen met een foto:



Zoals te zien is de stoppenkast redelijk verouderd. De aansluiting is 3x25A. De garage/carport zit op een aparte groep. Ik kan echter niet zien wat de dikte is van de kabel in de meterkast zelf, de kabels in de carport zijn allemaal 3x2.5 (YMVK), dus ga ervanuit dat dat ook door de grond ligt.

Budget en doel

Zoals eerder genoemd is het doel om een installatie te hebben van rond de 4000kWh per jaar. Daarnaast is het idee om de kosten te beperken. Dus willen we extra kosten vermijden zoals een nieuwe kabel leggen naar de schuur e.d..

Wie gaat het project uitvoeren

Het plaatsen was ik van plan zelf te doen. Ik heb wat vrienden die er ervaring mee hebben en daarnaast heb ik toegang tot dingen zoals steigers etc.

Bijhouden van data

Alhoewel ik het zelf interessant vind, betwijfel ik dat mijn moeder er in is geinteresseerd.

Regio

Lochem

Huidig plan

Voorals nog is mijn plan om 12 panelen in portrait in een 2x6 grid te leggen op de rechterkant van de carport. De panelen waar ik momenteel naar keek zijn de volgende: panelen.

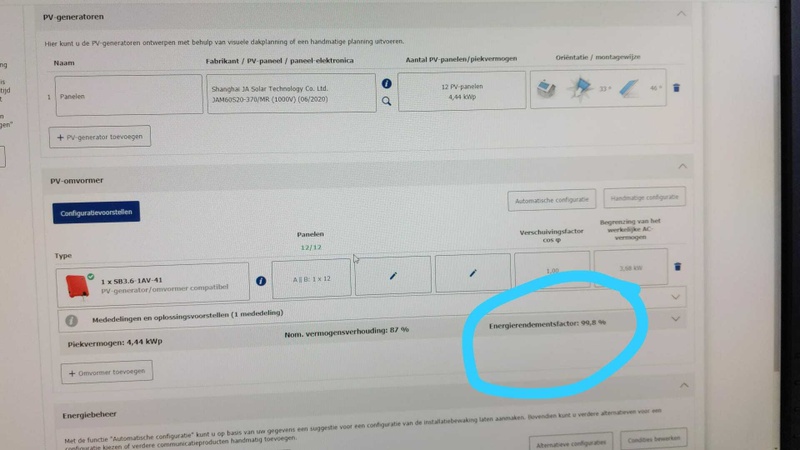

Deze zou ik willen combineren met drie van deze micro omvormers. Alhoewel deze slechts tot 1200 watt gaan, zal het tot een marginaal verlies leiden(in het voorbeeld, gemaakt door een vriend, werd de 3.6kW sma omvormer gebruikt):

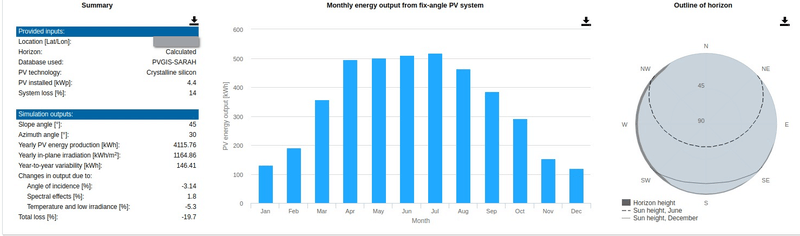

Tenslotte zou dit ongeveer 4000 kWh per jaar moeten opbrengen (zonder schaduw uiteraard):

Advies

Ik ben vooral benieuwd wat andere mensen hier van vinden.
Daarnaast willen we evt. de stoppenkast updaten en ik ben benieuwd of mensen misschien een idee hebben over hoeveel iets dergelijks zou kosten.
En ook was ik benieuwd of mensen ervaring hebben met deze panelen, de datasheet is namelijk nogal cryptisch over de lengte van de kabels. Vooral om in te schatten of ik wat verleng kabels nodig heb voor de aansluiting aan een dergelijke 4 panelen omvormer.

Alle commentaar en tips zijn van harte welkom

[AUijtdehaag]

Je weet dat salderen afgebouwd wordt?
Dan is jaarverbruik wegleggen niet meer van toepassing, maar reken je af op het direkte verbruik.

De boom geeft schaduw, dus zal je halverwege de middag, veel minder produceren.

Ik zou het dak gewoon volleggen (ik kan niet tegen een half dak met panelen, vind ik ook niet zo mooi)
20 van deze:
https://www.winkelman-zon...ono-halve-cellen-ful.html
1689 x 996
1x 3-fase omvormer SMA 5.0 tripower, heb je meteen logging via wifi (en ethernet)
https://www.winkelman-zon...5kw-3-fasen-omvormer.html (ja aftoppen, maar met de schaduw is een 6.0 ook zonde vh geld)
De 2 stringen zorgen voor een verdeling tussen schaduw en niet schaduw.
https://snapshot.raintank...2SoozRTtygA4bzth7L4guItTR

Mocht het het dak volleggen, ben je goedkoper uit dan 5x QS-1 en heb je meteen logging erbij.
Ga je helemaal uit je plaat dan zou ik er zo iets van maken:


Die groepenkast zou ik helemaal vernieuwen met een dubbele ABB haf kast (kijk op sandervunderink.nl)
je zal wel rekening moeten houden met de hoogte (kasten zoveel mogelijk naar boven dmv aparte hoofdschakelaar er onder) anders is (mogelijk) de bedrading te kort aan de bovenkant.
Dat rare extra kastje rechts ook meteen vervangen, zodat het 1 geheel wordt.

Kan je een duidelijkere foto plaatsen van de slimme meter? (daar staat eventueel ook een symbooltje op van 3-fase)
Je moet controleren of de kabel naar de carport nergens afgetakt is anders mag je de kabel niet gebruiken.
En of dat 4 aderig is + armering (=ymvk-as) (3x 2,5 mm2 is geen 3-fase, je mist een ader, dan houdt dat al snel op)



Edit: Nog even erbj zeggen dat het originele plan ook gewoon kan, maar er zijn wat klachten over radio storing bij micro omvormers.

[ Voor 4% gewijzigd door AUijtdehaag op 17-09-2021 09:26 ]

[timovd]

AUijtdehaag schreef op vrijdag 17 september 2021 @ 09:08:
...
Die groepenkast zou ik helemaal vernieuwen met een dubbele ABB haf kast (kijk op sandervunderink.nl)
je zal wel rekening moeten houden met de hoogte (kasten zoveel mogelijk naar boven dmv aparte hoofdschakelaar er onder) anders is (mogelijk) de bedrading te kort aan de bovenkant.
Dat rare extra kastje rechts ook meteen vervangen, zodat het 1 geheel wordt.
...

Dat. De oude aardlekschakelaars zijn niet meer van deze tijd.

Het dak inderdaad volleggen voor mooie zwarte panelen voor een strak geheel. Door de schaduw van de bomen is Solar Edge wellicht best een goede keuze.
Anders:
1. Tigo optimisers op de linker panelen of
2. Panelen links op een aparte string.

Ga in ieder geval voor een omvormer met goed schaduwmanagement zoals SMA.

[RobertV70]

Twee strings is prima te doen, het is niet zo dat zonnepanelen in de schaduw niets meer doen, daarvoor zitten er tegenwoordig bypass diodes in, drie stuks over het algemeen, die zorgen op zichzelf al voor een stuk schaduw management. Daarnaast wordt een installatie erg duur als je deze gaat aanvullen met optimizers, SE of Tigo, dergelijke apparaatjes doen vrij weinig als alles voor een groot deel in de schaduw ligt.
