[Zonnepanelen] Juiste dikte van AC kabels

Pagina: 1
Acties:

Acties:
  • 0 Henk 'm!

  • DJ-B
  • Registratie: September 2001
  • Laatst online: 21:57
Er gaan zonnepanelen geplaatst worden op mijn woning. Aangezien mijn elektro kennis zeer beperkt is ben ik benieuwd naar jullie inzichten in het navolgende.

Vraag:
Welke AC kabeldikte volstaat vanuit het oogpunt van:

- Veiligheid
- Efficiëntie/verliezen
- 253 volt probleem.

Situatie:
- 3 fasen meterkast
- SMA Sunny Tripower 8.0 omvormer 3-fase (STP8.0-3AV-40)
- 8x Trina Solar Vertex 390Wp full black op het zuiden
- 15x Trina Solar Vertex 390Wp full black op het oosten.

Op de zolder heb ik 2 aparte groepen voor de wasmachine+droger en airco.
Er zijn verder geen (loze) leidingen die in aanmerking komen.

De installateur stelt voor om de twee groepen 'op te offeren' en hier vervolgens op de zolder een mini-groepenkast aan te sluiten (door gebruik van de 2 leidingen van de opgeofferde groepen)
Hierop worden 4 nieuwe groepen gemonteerd (wasmachine, droger, airco, omvormer).

Volgens de installateur is de bestaande bekabeling (2,5mm2) van de meterkast naar de zolder voldoende.
Eventueel is het mogelijk om 4mm2 kabels te gaan trekken.
Nu begrijp ik dat 4mm2 waarschijnlijk beter is, ik ben alleen benieuwd of het ook nodig is?
(Wegen de voordelen op tegen de kosten?)

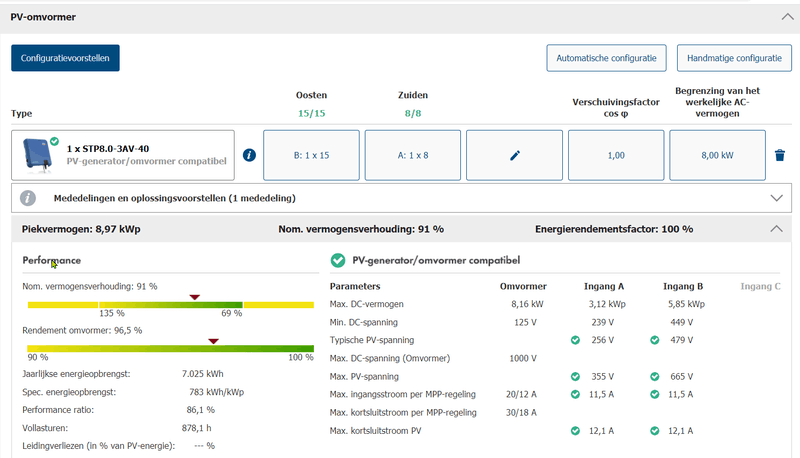

Hieronder nog een screenshot van mijn Sunny Design berekeningen. (mocht dit relevant zijn)
Afbeeldingslocatie: https://tweakers.net/i/7YC4JqTMCLFns4ZfvVXPY6G8HqI=/800x/filters:strip_exif()/f/image/Jsvpkok3wiRXfrVPRGeGIblP.png?f=fotoalbum_large

Acties:
  • 0 Henk 'm!

  • AUijtdehaag
  • Registratie: Oktober 2006
  • Niet online
4 mm2 heeft alleen maar nut als je netspanning al hoog is.
Heb je daar al een uitlezing van? (via p1 poort uitlezen ofzo)

Een 3000 watt 1-fase omvormer hang je ook niet op 4 mm2. (komt op hetzelfde neer als de 8 kW 3-fase omvormer op 3-fase)

Maar kwaad kan het niet om 4 mm2 te leggen.

[ Voor 8% gewijzigd door AUijtdehaag op 08-09-2021 09:08 ]

PVOutput Github - Div ESP TK: MHI - Clack - Ecodan


Acties:
  • 0 Henk 'm!

  • DJ-B
  • Registratie: September 2001
  • Laatst online: 21:57
AUijtdehaag schreef op woensdag 8 september 2021 @ 09:06:
4 mm2 heeft alleen maar nut als je netspanning al hoog is.
Heb je daar al een uitlezing van? (via p1 poort uitlezen ofzo)

Een 3000 watt 1-fase omvormer hang je ook niet op 4 mm2. (komt op hetzelfde neer als de 8 kW 3-fase omvormer op 3-fase)

Maar kwaad kan het niet om 4 mm2 te leggen.
Dank je wel voor je reactie, ik begrijp het. Ik heb helaas geen uitlezing hiervan.

Acties:
  • 0 Henk 'm!

  • bbbrumbrum
  • Registratie: November 2003
  • Niet online
Kan je trouwens niet met een 7 of 6kW variant uit?

Acties:
  • 0 Henk 'm!

  • AUijtdehaag
  • Registratie: Oktober 2006
  • Niet online
Tijd om te loggen?

Odroid C4
SMA Tripower 8 kW
Wallbox?
Homewizard P1 wifi

Afbeeldingslocatie: https://tweakers.net/i/4Q9r0Ayk84Kc7wDEncKcmxL3TO8=/232x232/filters:strip_icc():strip_exif()/f/image/OQe4cDYfonN8C2dQei1mUn4w.jpg?f=fotoalbum_tileAfbeeldingslocatie: https://tweakers.net/i/_pY6SXNDwzCAL-vzQcMhJGPdZd4=/232x232/filters:strip_icc():strip_exif()/f/image/JMVRVaBDcfs7JvjicGseWjwd.jpg?f=fotoalbum_tile

PVOutput Github - Div ESP TK: MHI - Clack - Ecodan


Acties:
  • 0 Henk 'm!

  • DJ-B
  • Registratie: September 2001
  • Laatst online: 21:57
bbbrumbrum schreef op woensdag 8 september 2021 @ 09:14:
Kan je trouwens niet met een 7 of 6kW variant uit?
6KW zou volgens Sunny Designer niet zwaar genoeg zijn, en SMA levert geen 7 KW. :)

Acties:
  • 0 Henk 'm!

  • DJ-B
  • Registratie: September 2001
  • Laatst online: 21:57
AUijtdehaag schreef op woensdag 8 september 2021 @ 09:25:
Tijd om te loggen?

Odroid C4
SMA Tripower 8 kW
Wallbox?
Homewizard P1 wifi

[Afbeelding][Afbeelding]
Dat ziet er interessant uit! Naar welke software kijk ik nu precies in de screenshots?

Acties:
  • +1 Henk 'm!

  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 23:46
DJ-B schreef op woensdag 8 september 2021 @ 08:34:

Op de zolder heb ik 2 aparte groepen voor de wasmachine+droger en airco.
Er zijn verder geen (loze) leidingen die in aanmerking komen.

De installateur stelt voor om de twee groepen 'op te offeren' en hier vervolgens op de zolder een mini-groepenkast aan te sluiten (door gebruik van de 2 leidingen van de opgeofferde groepen)
Hierop worden 4 nieuwe groepen gemonteerd (wasmachine, droger, airco, omvormer).

Volgens de installateur is de bestaande bekabeling (2,5mm2) van de meterkast naar de zolder voldoende.
Eventueel is het mogelijk om 4mm2 kabels te gaan trekken.
Nu begrijp ik dat 4mm2 waarschijnlijk beter is, ik ben alleen benieuwd of het ook nodig is?
(Wegen de voordelen op tegen de kosten?)
De 2 groepen zijn 1 fase groepen? Met dito ader kleuren?

2 sets 1 fase bekabeling gebruiken om 3 fasen naar boven te brengen dus?

Een nul draad als fase inzetten dus?


Nope... en voor deze suggestie zou ik de installateur naar huis sturen.

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.


Acties:
  • 0 Henk 'm!

  • DJ-B
  • Registratie: September 2001
  • Laatst online: 21:57
Ronald schreef op woensdag 8 september 2021 @ 09:42:
[...]


De 2 groepen zijn 1 fase groepen? Met dito ader kleuren?

2 sets 1 fase bekabeling gebruiken om 3 fasen naar boven te brengen dus?

Een nul draad als fase inzetten dus?


Nope... en voor deze suggestie zou ik de installateur naar huis sturen.
Hoi Ronald, mijn kennis is te beperkt om hier een goed antwoord op te geven.
De 2 groepen zijn 'normale' groepen.
Er lopen 3 aders per leiding (blauw, bruin en geel/groen)

Kun je me vertellen waarom dit foutief is of niet veilig? :)

Acties:
  • 0 Henk 'm!

  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 23:46
Blauw is de nul, en deze hoort geen stroom te voeren.

Deze wel stroom laten voeren is voor een ander onverwacht, en dus onveilig.
Het voldoet niet aan normen die specifieke kleuren voor L1 L2 en L3 voorschrijven.

En fout en niet veilig dus (Electrisch wel veilig, niet voor jouw of iemand ie je inhuurt)

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.


Acties:
  • +1 Henk 'm!

  • AUijtdehaag
  • Registratie: Oktober 2006
  • Niet online
DJ-B schreef op woensdag 8 september 2021 @ 09:38:
[...]


Dat ziet er interessant uit! Naar welke software kijk ik nu precies in de screenshots?
Home assistant
https://www.home-assistant.io/installation/odroid/

Maar grafana is ook mogelijk (onder home assistant)

PVOutput Github - Div ESP TK: MHI - Clack - Ecodan


Acties:
  • 0 Henk 'm!

  • DJ-B
  • Registratie: September 2001
  • Laatst online: 21:57
Ronald schreef op woensdag 8 september 2021 @ 09:49:
Blauw is de nul, en deze hoort geen stroom te voeren.

Deze wel stroom laten voeren is voor een ander onverwacht, en dus onveilig.
Het voldoet niet aan normen die specifieke kleuren voor L1 L2 en L3 voorschrijven.

En fout en niet veilig dus (Electrisch wel veilig, niet voor jouw of iemand ie je inhuurt)
Ah, ik begrijp het. Het wijkt dus af van het 'kleurschema', maar technisch gezien is het geen probleem.
Een goede waarschuwing / documenteren is dus wel handig.

Acties:
  • +1 Henk 'm!

  • Ronald
  • Registratie: Juli 2000
  • Laatst online: 23:46
Kabel is echt niet heel duur, doe het alsjeblieft goed.

PV Output - Obdam; SolarEdge SE5K 'Voor korte strings'; 12x350Wp Oost-West 13°; 8x415Wp Zuid 10°; Totaal 7520Wp.


Acties:
  • +1 Henk 'm!

  • DJ-B
  • Registratie: September 2001
  • Laatst online: 21:57
Ronald schreef op woensdag 8 september 2021 @ 10:05:
Kabel is echt niet heel duur, doe het alsjeblieft goed.
Ja, als ik de 4mm2 kabels laat trekken dan kan meteen de juiste kleurcode gebruikt worden.
Dat is hoe ik het ga doen. ;)

Bedankt voor je tips.
Pagina: 1
