Hulp nodig bij samen- en opstellen zonnepanelen

[hellbovine]

Foto's

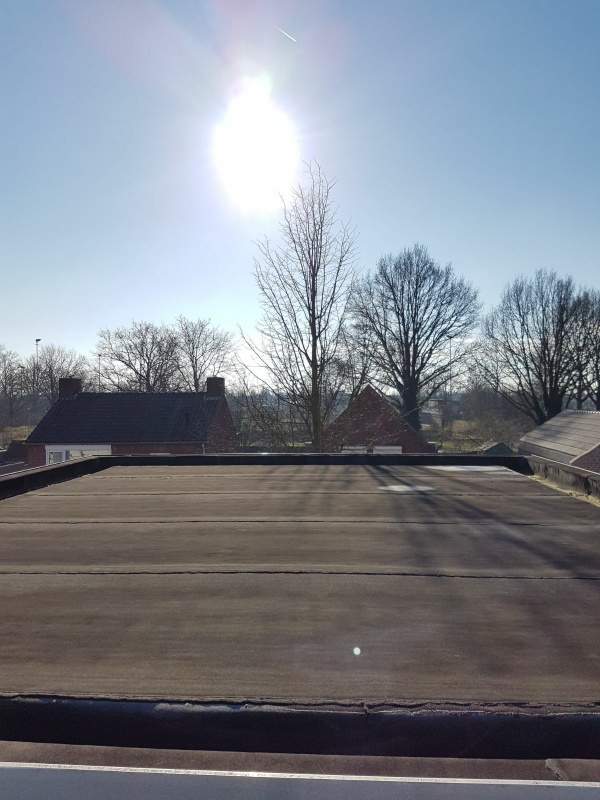

Dit is in het voorjaar richting het zuiden.

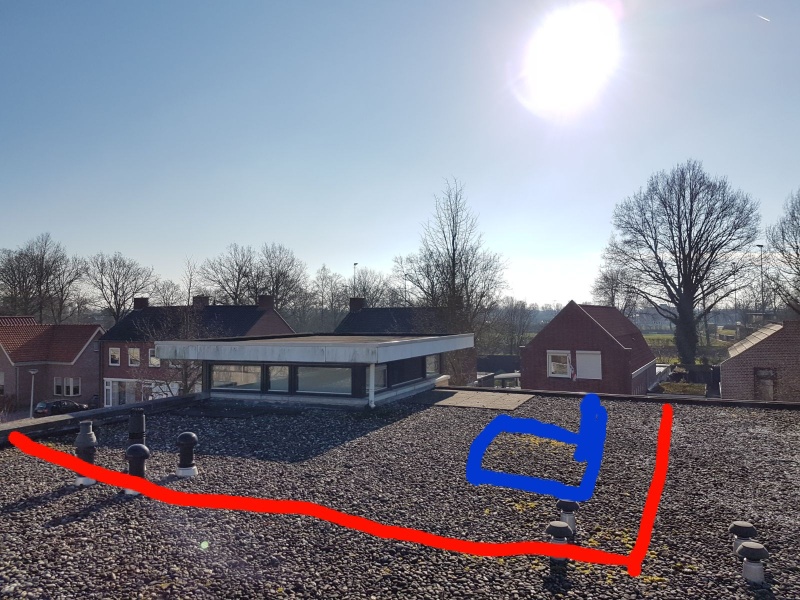

Overzicht van het dak, het is een blok van 4 huizen. Rood geeft een beetje ons dak weer. En blauw staat tegenwoordig een airco buiten unit.

Beschikbare (dak)ruimte

Oppervlakte wat gebruikt kan worden:
3,5m breed en 4,5m lang. Dan blijft er genoeg ruimte aan de zijkanten voor een hoogte <45cm.

Schaduw

Een (gemeente) boom pal op het zuiden. Zie foto.

Jaarverbruik

Meer dan het aantal panelen dat ik kwijt kan.

Huidige elektriciteitsaansluiting

1fase

Budget en doel

Beste prijs kwaliteit verhouding. Zo hoog mogelijk Wp panelen, hoeft geen A merk te zijn.

Wie gaat het project uitvoeren

Bouw zelf en aansluiten electricien.

Bijhouden van data

Leuk, geen must.

Reeds verkregen offertes

Nog geen.

Regio

Roosendaal, Noord-brabant.


Wat ik zelf in gedachten had:
2x (3) betonschansen met elk 4 panelen onder een hoek van 7-10°.
2x een APS QS1 Micro Omvormer.
8x panelen van minimaal 380Wp per stuk.

Als dit teveel plek in neemt:
6 panelen met een SMA sunnyboy 1,5 en iets van bv een flatfix systeem.

Graag advies of het haalbaar is om 8 panelen op zo een oppervlakte te leggen, en welke panelen tegenwoordig een goede prijs kwaliteit hebben en niet kwa productie oud zijn en al ergens een paar jaar in een magazijn liggen.
Overige ideeën en adviezen zijn ook welkom!

[ Voor 13% gewijzigd door hellbovine op 04-09-2021 16:05 ]

[Proton_]

Dus met de 3.5 meter is er al wat af om binnen de 45° te blijven?
Kan je de echte maten in de foto intekenen?

Is de beoogde opstelling oost/west? Anders zie ik niet hoe je 8 panelen kwijt kan.
8x JA Solar van 415 Wp kan je misschien wel kwijt, afhankelijk van hoe je gemeten hebt.
Dan is 2x een QS1 misschien wat klein, maar het kan wel. In de jaaropbrengst zal je het niet merken. Het zorgt dat je minder last van de boom hebt (halfcell + microomvormer = maximale flexibiliteit).
Een stringinverter zal wel iets goedkoper zijn.

[hellbovine]

Proton_ schreef op zaterdag 4 september 2021 @ 16:08:
Dus met de 3.5 meter is er al wat af om binnen de 45° te blijven?
Met 3,5m is er aan beide zijden nog 45cm tot de rand van het dak. Begreep dat je de afstand in hoogte ook van de randen af moet blijven.
Kan je de echte maten in de foto intekenen?
Van rand tot rand:
4,45m breed.
5,45m lang.

Is de beoogde opstelling oost/west? Anders zie ik niet hoe je 8 panelen kwijt kan.
Ik had zuid, landscape op 2 schansen van 2x2 in gedachten. Paneel formaat moet dan 100x169cm zijn
8x JA Solar van 415 Wp kan je misschien wel kwijt, afhankelijk van hoe je gemeten hebt.
Dan is 2x een QS1 misschien wat klein, maar het kan wel. In de jaaropbrengst zal je het niet merken. Het zorgt dat je minder last van de boom hebt (halfcell + microomvormer = maximale flexibiliteit).
Een stringinverter zal wel iets goedkoper zijn.

Mijn antwoorden dikgedrukt.

[AUijtdehaag]

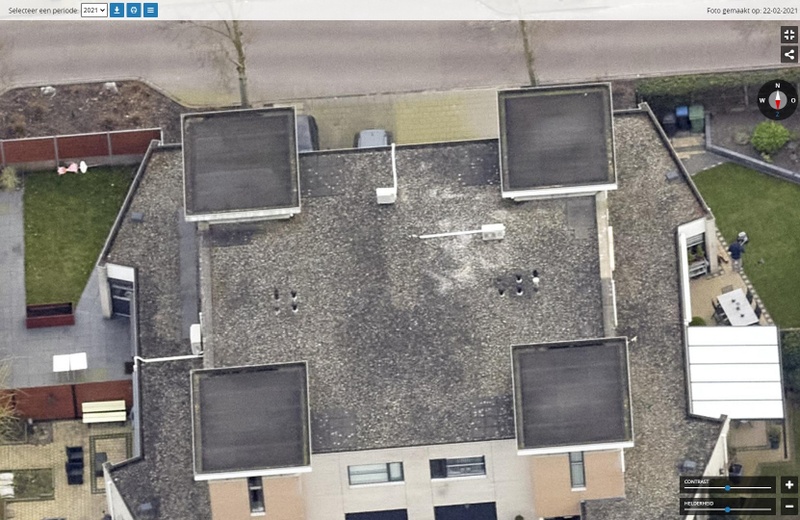

Hier heb je een wat beter plaatje

Zuid boven

Sorry kon het niet laten.
Kom ook uit dezelfde plaats (3 km van je vandaan)

Edit: Bij de buren liggen er 10 (weet niet of ik dat mag laten zien)

[ Voor 6% gewijzigd door AUijtdehaag op 04-09-2021 16:36 ]

[hellbovine]

AUijtdehaag schreef op zaterdag 4 september 2021 @ 16:28:
Hier heb je een wat beter plaatje
[Afbeelding]
Zuid boven

Sorry kon het niet laten.
Kom ook uit dezelfde plaats (3 km van je vandaan)

Aah top bedankt!
Hier is de airco ook te zien.

Ik had deze in gedachten:
https://www.sun-solar.nl/...ngshoek-dual-betonvoeten/

En dan 2 achter elkaar. Met panelen van 100x169cm.
Wat ze ongeveer 200x338cm maakt.


Edit:

Edit: Bij de buren liggen er 10 (weet niet of ik dat mag laten zien)

Ik had dit gezien inderdaad, weet alleen niet of dit met mijn airco haalbaar is en of ze achter dat verhoogde dak wel genoeg zonlicht krijgen.

[ Voor 13% gewijzigd door hellbovine op 04-09-2021 16:40 ]

[AUijtdehaag]

Klim even op je dak en maak wat fotos in dit jaargetijde van de schaduw
Als we richting oktober gaan is toch alles ruk.

[ Voor 7% gewijzigd door AUijtdehaag op 04-09-2021 16:48 ]

[hellbovine]

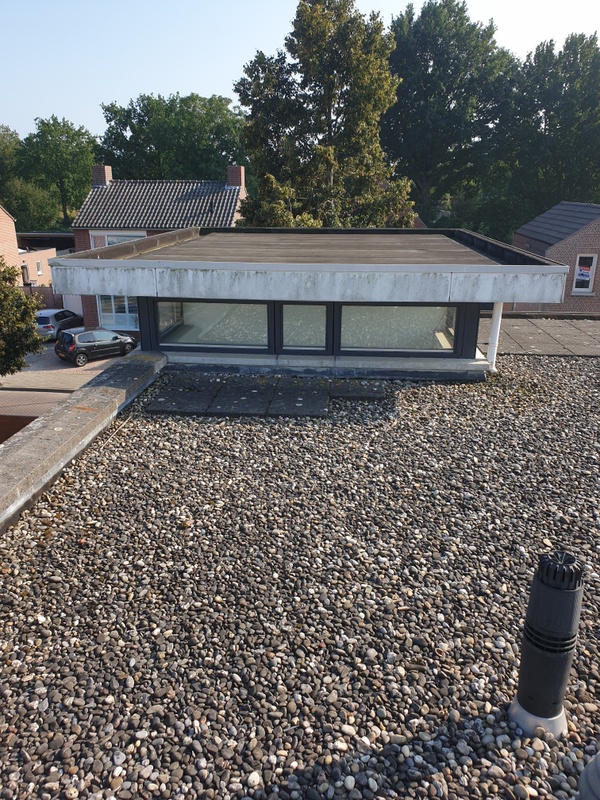

Huidige situatie.
Zou inderdaad nog wel een rij van 4 breed achter het "verhoogde" dak kunnen.

Zoals bij de buren:
