Speaker build Logitech SUB / JVC Speakers

[Mr-Robot]

Hallo mede tweakers,

Tijdens het opruimen van de zolder kwam ik een oud subwoofertje tegen en nog 2 JVC speakers. De speakers die bij de sub horen zijn al een lange tijd terug overleden en de versterker die bij de JVC speakers hoort ook. Getwijfeld om alles naar de kringloop te brengen maar ik heb nog een speakers setje nodig voor in de schuur. Daarom ook mijn vraag; is het mogelijk dat ik de sub kan koppelen aan de JVC speakers.

Relevante software en hardware die ik gebruik
-Logitech LS21 (Alleen SUB )
-8 Ohm / 5 Watt
https://tweakers.net/pric...itech-ls21/specificaties/

-JVC SP-UXG33

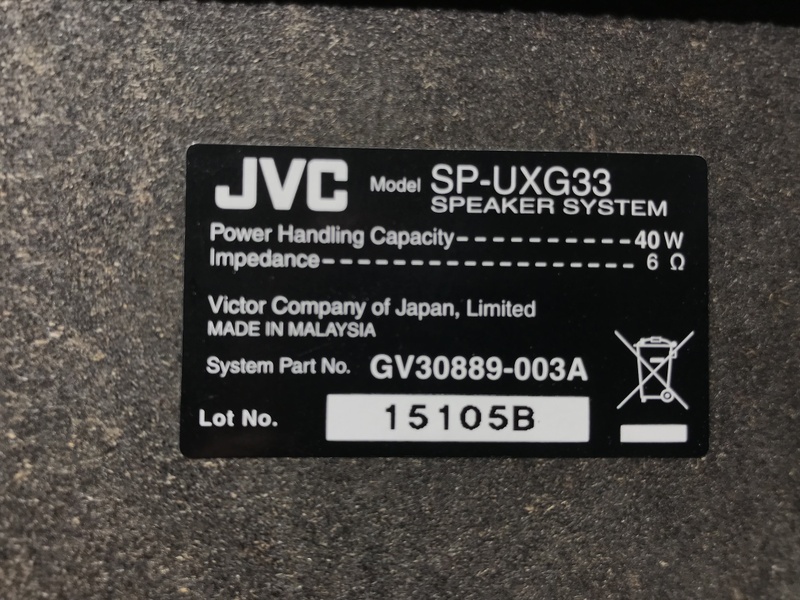

-6 Ohm / 40 W

Ik ben echt een totale leek als het het gaat om Audio en HiFi. Nu verwacht ik niet dat dit niet samen gaat werken door de verschillende wattages en weerstanden maar nooit geschoten is altijd mis. Misschien met een andere printplaat dat het wel gaat werken? Verder zou het natuurlijk wel tof zijn om deze speakers slim te maken met bijvoorbeeld een raspberry pi

Ik hoop dat er iemand is die me hier verder mee kan helpen.

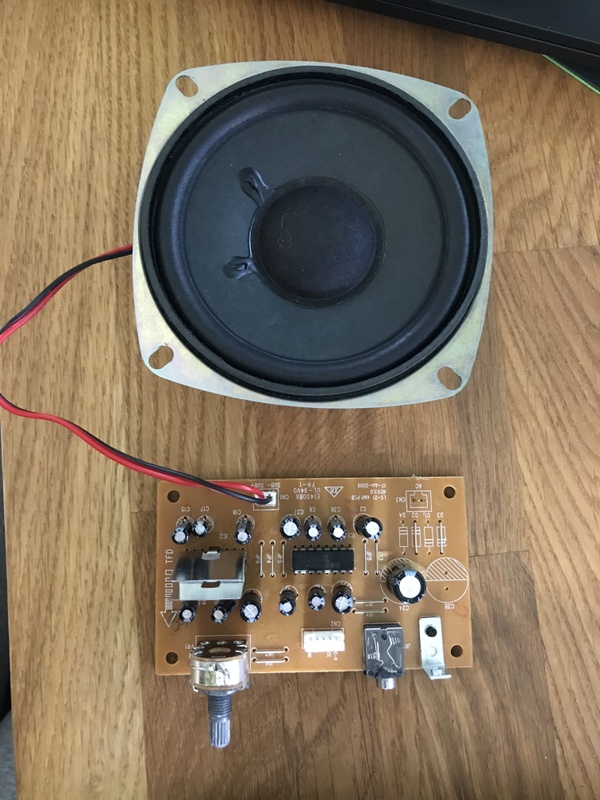

Hieronder nog wat foto's van alle apparatuur.










...

[TBTL]

Met de JVC luidsprekers kan je zeker wat maken. De Logitech sub zou ik laten voor wat het is, die voegt niet zoveel toe en maakt het nodeloos complex.

Wat je nodig hebt om de JVC luidsprekers aan de praat te krijgen, zijn een versterker, voeding, en een bron. Eventueel nog toeters en bellen zoals een toonregeling, volumeregeling en accu. Over die eerste twee kan je je hier inlezen: Het Krat- en Kistradio Topic [Deel 20]
Als bron is een Raspberry Pi inderdaad geschikt. Als je zoekt op 'Raspberry Pi streamer' vind je daar denk ik meer over.

[Jag]

TBTL schreef op dinsdag 17 augustus 2021 @ 12:12:
Met de JVC luidsprekers kan je zeker wat maken. De Logitech sub zou ik laten voor wat het is, die voegt niet zoveel toe en maakt het nodeloos complex.

Wat je nodig hebt om de JVC luidsprekers aan de praat te krijgen, zijn een versterker, voeding, en een bron. Eventueel nog toeters en bellen zoals een toonregeling, volumeregeling en accu. Over die eerste twee kan je je hier inlezen: Het Krat- en Kistradio Topic [Deel 20]
Als bron is een Raspberry Pi inderdaad geschikt. Als je zoekt op 'Raspberry Pi streamer' vind je daar denk ik meer over.

Hij kan toch de logitech sub gebruiken als versterker voor de jvc speakers?

[Mr-Robot]

@TBTL Dankjewel voor je reactie, Ik ga het forum even doorpluizen.

@Jag Ja dat zou natuurlijk de mooiste oplossing zijn! Alleen geen idee hoe ik dat kan realiseren.
Zoals @TBTL ook aangeeft kan ik het beste een aparte versterker en voeding kopen, Het liefste heb ik geen tot bijna geen kosten aan dit project, Dus de logitech sub gebruiken als versterker zou wel mijn voorkeur hebben.

[TBTL]

Jag schreef op dinsdag 17 augustus 2021 @ 12:38:
Hij kan toch de logitech sub gebruiken als versterker voor de jvc speakers?

Ah, ik had de versterker aangezien voor incompleet.

@Mr-Robot, heb meer bij de subwoofer dan wat op de foto's staat? Als het goed is hoort er een transformator van 9 V / 1 A bij te zitten. Aan de printplaat te zien is de gelijkrichter verwijderd. Dat suggereert dat iemand een keer de transformator heeft vervangen door een gelijkspanningsvoeding.

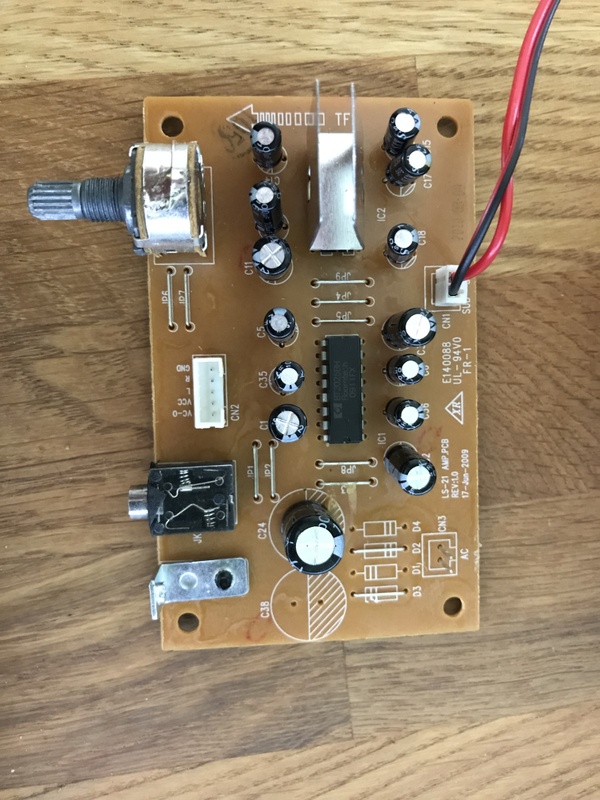

Foto's van printplaat in originele staat: https://ambinaut.wordpres...io-signal/comment-page-1/

[ Voor 14% gewijzigd door TBTL op 17-08-2021 13:46 ]

[Mr-Robot]

@TBTL er is verder nooit gerommeld aan de versterker/sub.

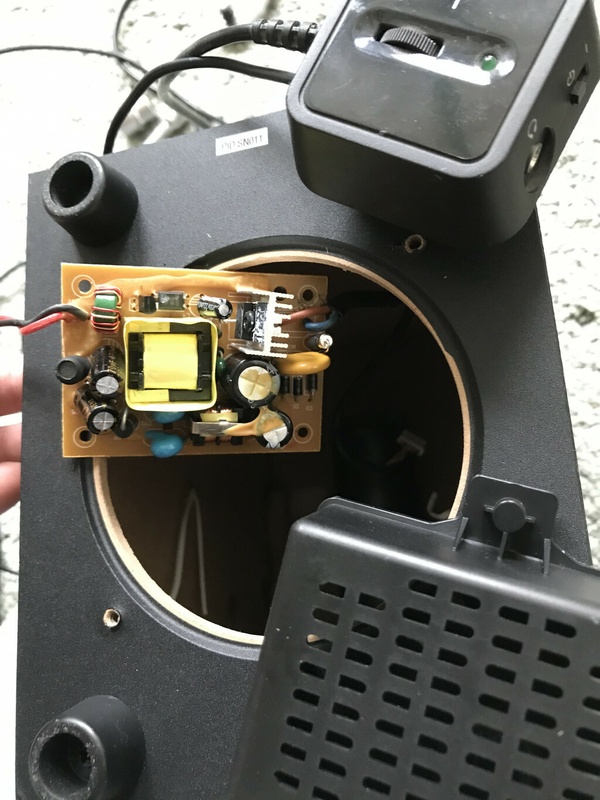

De onderstaande foto is denk ik waar de transformatie van 9 V / 1 A plaatsvindt.. Deze wordt ook aangesloten op de AC poort op de printplaat



Ik zie inderdaad verschillen, Zou dit dan toch een andere/oudere/nieuwere versie van de logitech sub?

[TBTL]

Mooi, dan is die compleet. Een nieuwere versie zou inderdaad kunnen.

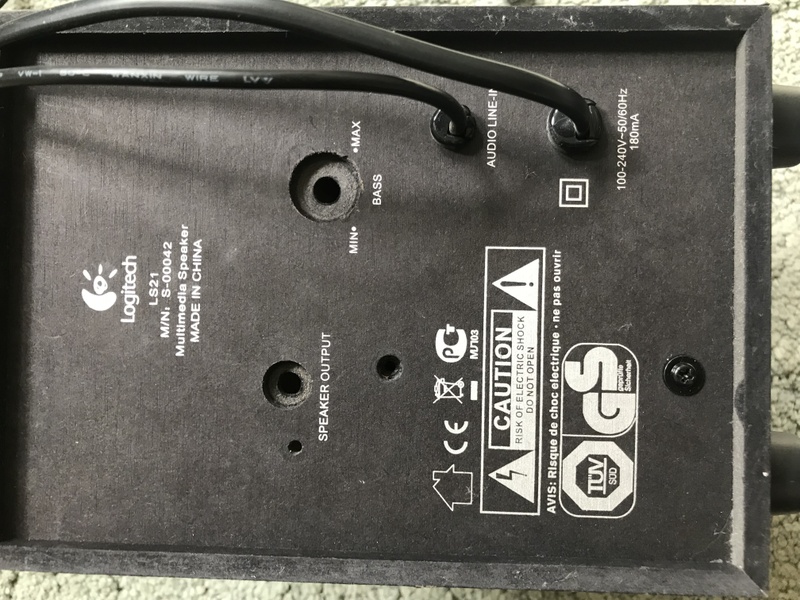

Je kan de JVC luidsprekers met een 3,5 mm jack (mannelijk, stereo) aansluiten op de achterzijde van de sub. Hiervoor zal je een kabeltje in elkaar moeten solderen. Een stereo 3,5 mm jack heeft drie aansluitingen, tip-ring-sleeve. Beide zwarte draden van de JVC luidsprekers sluit je aan op de sleeve. Van de overige twee rode draden sluit je de ene aan op tip en de andere op de ring. Daarmee is het gedeelte luidsprekers / versterker klaar en kan je verder met de Raspberry Pi of andere bron.

[ Voor 44% gewijzigd door TBTL op 17-08-2021 14:44 ]

[Mr-Robot]

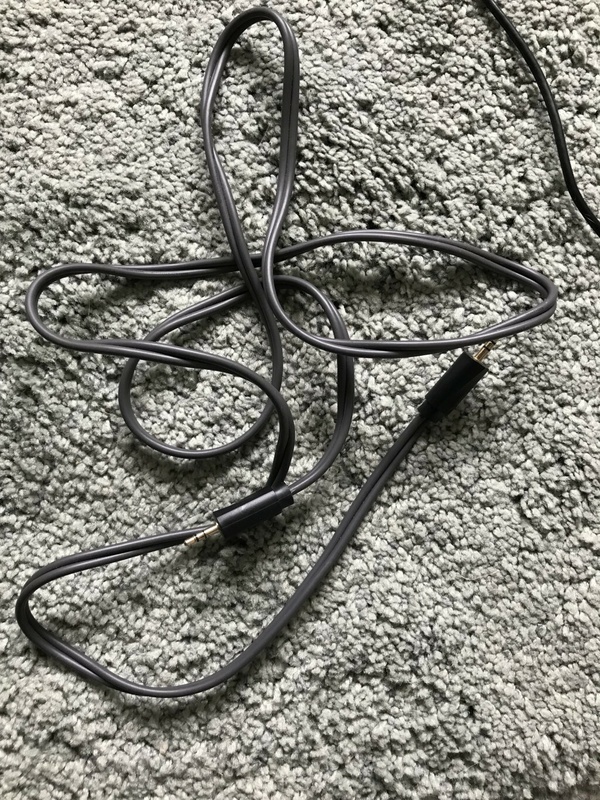

@TBTL Dankjewel! Dit ga ik proberen. Gaat het lukken met deze kabel denk je? En dan 1 kant afknippen/solderen aan de JVC speakers. Andere kant in de SUB. Toevallig net een chromecast Audio gevonden voor de input

[ Voor 6% gewijzigd door Mr-Robot op 17-08-2021 15:28 ]

[TBTL]

Het zal werken, al zijn de aders van die kabel een beetje dun. Omdat je de kabel al hebt is het het proberen waard.
