Ring deurbel aansluiten bestaande beltrafo

[victoryo]

Hallo allemaal,

Zojuist heb ik een Ring deurbel (wired) aangeschaft die ik wil aansluiten op de bestaande beltrafo in de meterkast.

Ik heb gekeken hoe de draadjes nu lopen in de bel en in de meterkast en snap het even niet hoe ik dit moet aansluiten aangezien het ook niet overeen komt met het filmpje in de handleiding.

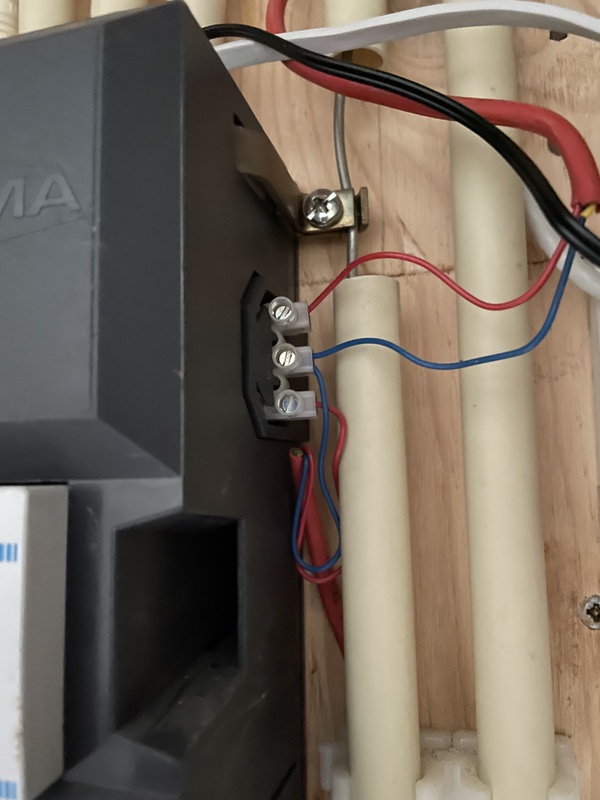

Er lopen 2 draadjes naar de trafo (ik vermoed van de deurbel buiten) en vervolgens gaan er twee vanuit de trafo weer naar de bel.

Iemand die mij kan helpen?

[victoryo]

Het aansluiten is inmiddels gelukt.

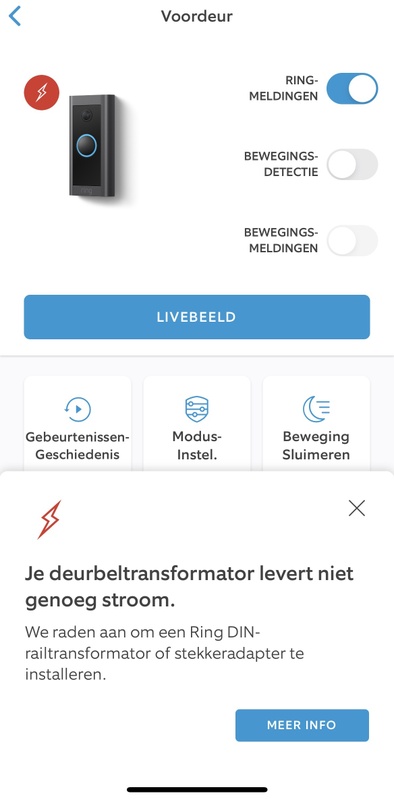

Helaas doet de gewone bel het niet in combinatie met de ring en ben ik bang dat ik toch een andere trafo moet hebben, krijg namelijk de volgende melding:

[YellowCube]

De specs voor de beltrafo zeggen 8-24V
Dus volgens mij klopt de melding wel dat je trafo niet voldoet.

[victoryo]

YellowCube schreef op maandag 26 juli 2021 @ 19:05:
De specs voor de beltrafo zeggen 8-24V
Dus volgens mij klopt de melding wel dat je trafo niet voldoet.

Bedankt voor je reactie. Als ik de specs op mijn trafo bekijk zou hij op de buitenste poorten 8V moeten leveren, echter vraag ik mij af of de 0.5A voldoende is.

[victoryo]

Nou het is gelukt.

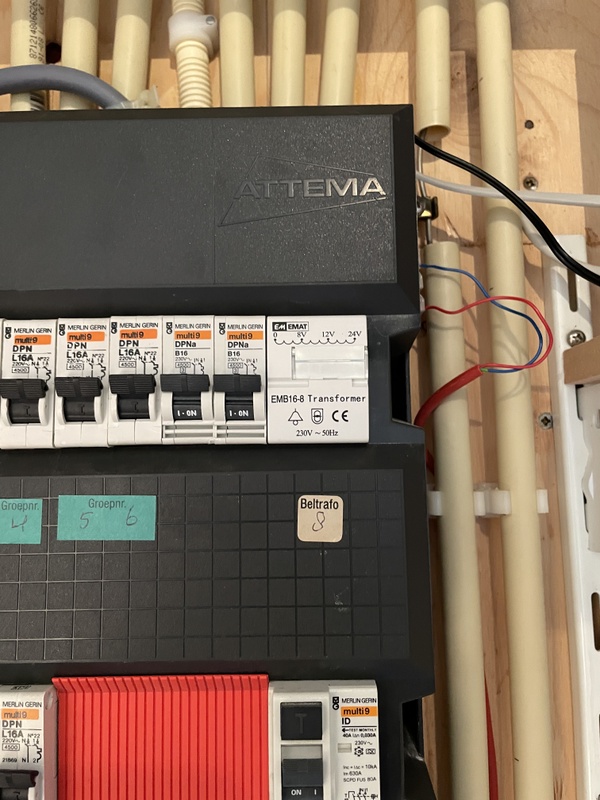

Ik heb een nieuwe EMAT beltrafo geïnstalleerd die 0, 8, 12 en 24V levert.



De bel is nu aangesloten op de 0 en 12V aansluiting, zo werd dit ook gedaan in de winkel waar ik deze trafo gehaald heb.

De melding is nu gelukkig verdwenen, echter viel het mij op onder health dat de voeding 28V is. Dit had ik eerlijk gezegd niet verwacht, kan dit kwaad aangezien het zelfs meer als de maximale 24V is?

[Devian]

victoryo schreef op woensdag 28 juli 2021 @ 20:34:
Nou het is gelukt.
Ik heb een nieuwe EMAT beltrafo geïnstalleerd die 0, 8, 12 en 24V levert.

[Afbeelding]

De bel is nu aangesloten op de 0 en 12V aansluiting, zo werd dit ook gedaan in de winkel waar ik deze trafo gehaald heb.

De melding is nu gelukkig verdwenen, echter viel het mij op onder health dat de voeding 28V is. Dit had ik eerlijk gezegd niet verwacht, kan dit kwaad aangezien het zelfs meer als de maximale 24V is?

[Afbeelding]

Dan lijkt het me dat je de beltrafo niet goed bedraad hebt?
Even nameten met de multimeter bij de Ring, daa rkun je waarschijnlijk het makkelijkst bij. Als het idd zo hoog is dan opnieuw, correct, aansluiten bij je beltrafo.

Kan het schadelijk zijn, voor je Ring verwacht ik niet. Maar je bel,als die er ook nog achterhangt, is minder blij met dat voltage waarschijnlijk.

[victoryo]

Devian schreef op donderdag 29 juli 2021 @ 11:51:
[...]


Dan lijkt het me dat je de beltrafo niet goed bedraad hebt?
Even nameten met de multimeter bij de Ring, daa rkun je waarschijnlijk het makkelijkst bij. Als het idd zo hoog is dan opnieuw, correct, aansluiten bij je beltrafo.

Kan het schadelijk zijn, voor je Ring verwacht ik niet. Maar je bel,als die er ook nog achterhangt, is minder blij met dat voltage waarschijnlijk.

Bedankt voor je reactie.
Er hangt geen bel meer achter gelukkig.

Verkeerd aangesloten lijkt mij vreemd omdat het redelijk rechttoe rechtaan is.

De bedrading van de bel zit in de geel gemarkeerde punten. Aan de onderkant zit gewoon de 230V aangesloten, of maakt het nog uit voor de werking als je die kabels omdraait?:



Helaas heb ik geen multimeter bij de hand om het door te meten.

[victoryo]

Het vreemde is dat ik sinds gister een Chime er bij geïnstalleerd heb en als ik nu bij gezondheid kijk zie ik dat de bel 16V (is overigens nog steeds meer als de 12V van de transformator) krijgt.

Ik weet niet of het iets met elkaar te maken heeft maar vond het wel toevallig:

[ Voor 4% gewijzigd door victoryo op 30-07-2021 09:50 ]

[Employee]

Je geeft aan dat het aansluiten is gelukt.

Je verteld niet hoe je dit hebt aangesloten
Ik heb een vergelijkbare deur gong van Honeywell met 2 draden
Mijn aansluiting bij de groepenkast zijn gelijk alleen de draden zitten net andersom bij trafo.
Bij mij zitten de 2 rode draden bij elkaar en de blauwe stroomdraden zitten apart, boven en onder bij de groepenkast waar de trafo zit.

Ik heb een bypass draad bij mijn Ring wired deurbel zitten maar het is onduidelijk hoe deze tussen de deurbel moet komen.
Als ik de 2 draden rode en blauwe van de gong afhaal en deze met de Bypass doorverbind maak ik toch kortsluiting.

Bij de Ring Wired deurbel zit geen handleiding met een vergelijkbare situatie.
Graag hulp.

[ Voor 4% gewijzigd door Employee op 12-12-2021 13:01 ]

[SoundByte]

Is dit al verholpen.

Ik heb ook een Ring doorbell wired aangeschaft en was al bang dat mijn beltrafo niet voldoende zou zijn. Volgens de instructievudeo van Ring heeft deze nodig:

16-24VAC
50/60Hz
max 40 VA

Is die Emat voldoende?
In de beschrijving van de Emat staat niet te gebruiken bij Ring video doorbell producten. Waarom dit is begrijp ik dus niet.

[SoundByte]

Overigens mijn huidige beltrafo is

Pri 230V
Src 8V
50 60 Hz
1A
ta 40/E

Vast niet voldoende?

[Jim423]

Proberen en je weet het.
Maar die beltrafo's zijn natuurlijk niet gestabiliseerd. Oftewel onder nullast zal de uitgangsspanning enorm stijgen en geen 8V of 24V meer zijn. Volgens mij is het niet echt een probleem voor de Ring, je zou ervoor kunnen kiezen om de 8V aansluiting te gebruiken. Ring heeft zelf ook een 24V adapter beschikbaar welke wel gestabiliseerd is. (schakelende voeding)

[SoundByte]

Niet gestabiliseerd. Hebben anderen met zo'n video deurbel hier geen last van? (dit vraag ik aaan users met ervaring )

[ Voor 21% gewijzigd door SoundByte op 19-03-2022 20:59 ]

[SoundByte]

Jim423 schreef op zaterdag 19 maart 2022 @ 15:54:
Proberen en je weet het.
Maar die beltrafo's zijn natuurlijk niet gestabiliseerd. Oftewel onder nullast zal de uitgangsspanning enorm stijgen en geen 8V of 24V meer zijn. Volgens mij is het niet echt een probleem voor de Ring, je zou ervoor kunnen kiezen om de 8V aansluiting te gebruiken. Ring heeft zelf ook een 24V adapter beschikbaar welke wel gestabiliseerd is. (schakelende voeding)

Hoe zou 8V voldoende moeten zijn?
Ik heb geen verstand van elektra dus ik geloof wel wat je zegt. De Trafo die Victoryo gebruikt. Daar staat in de beschrijving bij niet geschikt voor Ring Deurbelsystemen. Omdat het niet constant stroom levert is of juist wel. Ik begrijp dan niet hoe het dan wel werkt voor Victoryo.

[ Voor 4% gewijzigd door SoundByte op 22-03-2022 18:00 ]

[Impry]

Hier herkenbaar probleem met wat ik hier boven bij een aantal langs zie komen.
Ring wired aangesloten op bestaande 8V transformator. Volgens de initiële specs zou dit voldoende moeten zijn, maar het is natuurlijk aan de krappe kant.
In veel gevallen werkt hij ook, maar soms hoor ik hem opnieuw opstarten. En pas had ik dat hij het lang niet deed (geen enkel lampje, dus geen stroom).

Zijn er mensen die ervaring hebben met die soort adapters? Ik heb een stopcontact in de buurt en een voldoende groot boorgat gemaakt om deze kabel doorheen te duwen.

https://nl.aliexpress.com/item/1005002963118381.html


Ring zelf biedt deze trafo aan, maar als het kan met een adapter vind ik dat ook prima, hoef ik mijn meterkast niet open te halen.
https://nl-nl.ring.com/products/din-rail-transformer-gen-2

[ Voor 10% gewijzigd door Impry op 24-03-2022 09:07 ]

[Jim423]

Ik zou geen adapters van alixpress gebruiken.
Waarom niet deze?

https://nl-nl.ring.com/pr...ell-plug-in-adapter-gen-2

[erny]

Employee schreef op zondag 12 december 2021 @ 12:57:
Je geeft aan dat het aansluiten is gelukt.

Je verteld niet hoe je dit hebt aangesloten
Ik heb een vergelijkbare deur gong van Honeywell met 2 draden
Mijn aansluiting bij de groepenkast zijn gelijk alleen de draden zitten net andersom bij trafo.
Bij mij zitten de 2 rode draden bij elkaar en de blauwe stroomdraden zitten apart, boven en onder bij de groepenkast waar de trafo zit.

Ik heb een bypass draad bij mijn Ring wired deurbel zitten maar het is onduidelijk hoe deze tussen de deurbel moet komen.
Als ik de 2 draden rode en blauwe van de gong afhaal en deze met de Bypass doorverbind maak ik toch kortsluiting.

Bij de Ring Wired deurbel zit geen handleiding met een vergelijkbare situatie.
Graag hulp.

Is het gelukt? Ook ik heb de vraag over hoe direct aan te sluiten op de beltrafo

[Nihilist]

Ik heb ook een deurbel met camera gekocht voor de voordeur. En een nieuwe beltransformator voor in de meterkast. Ik zie in de meterkast bij de oude beltransformator twee paar draden. Blauw+bruin, en blauw+bruin. ik begrijp dus niet welke van deze paar op de ingang van de transformator moet. Eén set komt vanaf de mechanische bel die boven de meterkast hangt (die ringt als op de deurbel gedrukt wordt). En ik weet niet of die andere paar draden vanaf de voordeur komen (van de beldrukker). Op welk paar zit de 230V?

Wie kan mij helpen?

[ Voor 27% gewijzigd door Nihilist op 04-05-2022 19:03 . Reden: herschreven voor meer duidelijkheid ]
