De schoonfamilie heeft het plan om op een oude garage bij het huis zonnepanelen te leggen. Het is een mooi stuk dak op ZO (150 graden) met een hellingshoek van 47.

Voordat we de boel willen vol leggen eerst even wat vragen.
Panelen zijn al snel 15-20 kg per stuk. Dit zorgt natuurlijk voor behoorlijk wat kracht op het dak. Het dak is opgebouwd uit:
2 cm underlayment o.i.d.
1 cm latten van boven naar beneden
2 cm panlatten



Aan de binnenkant zitten elke 60 cm balken van 4,5x10cm



Het lijkt namelijk een beetje alsof het dak iets scheef loopt, maar misschien is het gezichtsbedrog door de dakpannen?



Zou dit sterk genoeg moeten zijn voor 14 panelen?

Dan nog een vraag over de installatie zelf.
Het dak heeft een breedte van 7,15m x 3,45m. Als je panelen pakt van 1,00 meter breed passen er dus mooi 14 panelen op dit stuk dak.

Idee is:
14 x Munchen Solar MSMD315M3-60 315WP (of iets vergelijkbaars?)
1x Goodwe 3600D-NS
of: 1x Goodwe 4200D-NS
Met die laatste wordt er met 105% natuurlijk wat minder afgetopt en het prijs verschil is niet heel groot. Maar welke automaat gebruik je in de meterkast, 20A na (3x) 25A is officieel niet selectief en 16A is net te weinig?

Laatste vraag over de AC Kabel, deze zal in totaal een meter of 35 worden, is 2,5mm dan echt te weinig, kan 4mm of moet je naar nog meer?
Via semportal zag ik staan:
2,5mm 1,98% verlies
4 mm 1,24% verlies
6 mm 0,83% verlies

[Jan Workum]

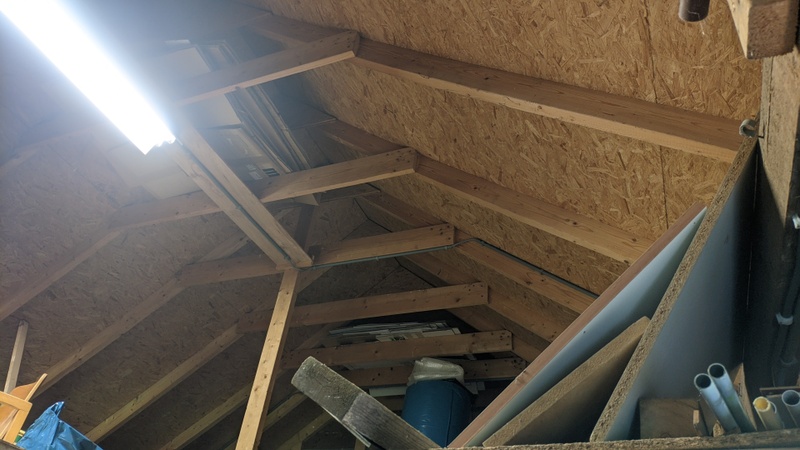

Voor wat betreft sterkte lijkt mij geen probleem, hier een soortgelijke constructie van mijn zelfgebouwde schuur met zonnepanelen. Ik kan zelf ook zonder probleem op dat dak staan (75kg) zonder dat het een krimp geeft.

[bbbrumbrum]

Je zou de normen voor dakbelasting (wind en sneeuw oa) even na moeten zoeken, maar 12,5kg/m2 lijkt me geen spannende belasting.

[Lardman]

Ik zou 12 panelen in 6*2 leggen, panelen van 1,05 of zelfs 1,10 zijn couranter en past samen op 1 string in 1 omvormer (solis3600 bijvoorbeeld) . Opbrengst gelijkwaardig edoch goedkoper te maken.

[MartijnLoarne]

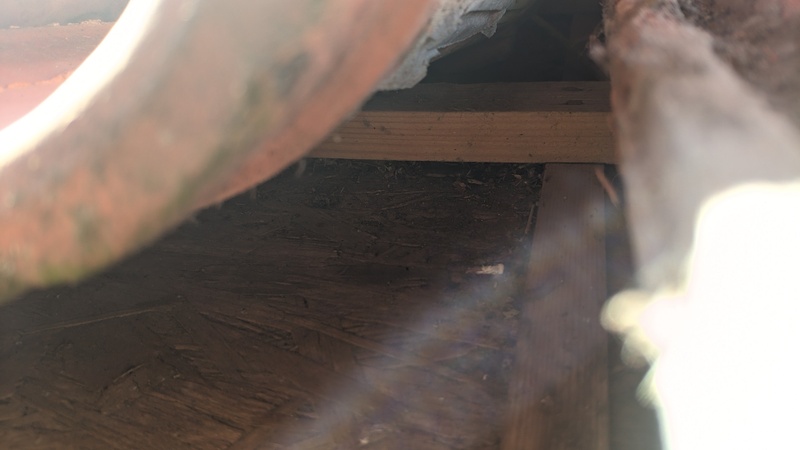

Hoewel ik geen constructeur ben lijkt het dak mij sterk genoeg voor wat extra panelen. De dakplaten zijn houtvezelplaten en de latten van boven naar beneden heten tengels. Als je bijvoorbeeld Clickfit EVO als montagesysteem gebruikt, haak je de dakhaken achter de panlatten (dit kan door de 1cm ruimte van de tengels). Deze haken zijn in hoogte verstelbaar zodat je de montagerails en daarmee de panelen kunt uitlijnen. Hiermee kan je toch de panelen netjes recht op een wat scheef lopend dak leggen.

Qua panelen past het paneel wat je zelf voorstelt inderdaad mooi in portrait opstelling. Ik heb zelf de 330Wp variant van dit paneel: https://www.budget-solar.nl/munchen-330wp-full-black.html of https://www.solar-outlet....ar-330-wp-full-black.html
De afmetingen zijn hetzelfde als het 315Wp paneel.

Je komt daarmee op 4620Wp. Dit kan op een 4200W omvormer zoals je zelf al aangeeft, maar dat is niet echt selectief op een 25A aansluiting (het kan wel, maar ook hier op het forum zijn de meningen daarover verdeeld). Je zou het ook op een 4 of 5kW 3-fase omvormer kunnen zetten omdat de huisaansluiting ook 3x 25A is.
Voor de AC kabel zou ik zeker voor 4mm2 gaan gezien de afstand (vooral als je toch voor een 1-fase omvormer gaat).

Zit er trouwens een krachtstroom aansluiting in de schuur? Zo ja, dan kan je daar een onderverdeler tussen zetten en kan je de krachtstroomstekker en een 3-fase omvormer op één kabel kwijt. Zie ook mijn topic voor inspiratie.

Succes!

[ Voor 3% gewijzigd door MartijnLoarne op 16-06-2021 11:16 ]

[FutureCow]

Bedankt voor je uitgebreide antwoord, je eigen topic staat ook veel informatie in!

De reden dat we liever een 1 fase omvormer willen is dat deze aan lagere vmpp heeft (vanaf 80V) dan een 3 fase omvormer (vanaf 200V). We willen misschien een aantal panelen aan de linkerkant op een andere tracker zetten omdat in de winter maanden mogelijk schaduw van een boom op die panelen komt.
Eerst maar eens een 16A automaat proberen, anders vervangen voor een 20A.

[Ronald]

@FutureCow met 14 panelen is opstartspanning echt een non-issue.

Zodra er ook maar het kleinste beetje licht op valt krijg je Voc uit de panelen. (14x 35+)
Zolang je Vmpp ruim boven het minimum zit van de tracker - en met 14 panelen red je dat op (vrijwel, zo niet) alle omvormers, ook 3 fase.

Voor 3 fase is 4+1x2.5 kwadraat grondkabel ruim voldoende.

panelen met schaduw op een nadere tracker zetten werkt denk ik eerder averechts. Als je onder de minimum Vmpp van de omvormer komt is er geen schaduwmanagement meer.

Andere tracker alleen nodig als panelen op andere oriëntatie liggen, of Voc boven de limiet van de omvormer komt.

[ Voor 5% gewijzigd door Ronald op 18-06-2021 11:59 ]
