Problemen met mijn zonnepanelen?

[Vuurvlieg]

Sinds een tijdje bekruipt mij het sterke gevoel dat mijn zonnepanelen niet leveren wat ze zouden moeten leveren. Het volgende heb ik qua installatie:

- 41 x 340Wp Trina Solar panelen (eigenmerk gelabeld door SolarGroupTwente)
- Geïnstalleerd vermogen: 13.940Wp
- 3 fasen Sunny Tripower 10000TL-20
- 30 panelen op Schuin dak, oriëntatie Zuidoost, Geen schaduw
- 11 panelen op Schuin dak, oriëntatie Zuidwest, 's ochtends in schaduw achter een dak
- Locatie: Enschede

Het opgewekte vermogen van gisteren in de tijd:


Wat me opvalt is dat ik nooit meer haal dan 7kW vermogen. Terwijl vooraf ik, gezien de aantallen zonnepanelen, er rekening mee hield dat ik (flink) zou aftoppen.

Klopt het volgens jullie dat de zonnepanelen meer energie zouden moeten leveren? Hoe zou dit kunnen? Zou de stringverdeling niet goed zijn? of is er wat anders aan de hand?

[ Voor 4% gewijzigd door Vuurvlieg op 15-06-2021 09:52 ]

[Yaldair]

Denk wel dat je meer moet kunnen opwekken. Met 7.8kWp op schuin dak (45 graden) zuid-westen haalde ik eergisteren een piekvermogen van 6.3kW. Weet niet of je dezelfde installateurs hebt gehad als in https://gathering.tweakers.net/forum/list_messages/2076290, maar hoe zit bij jou alles aangesloten?

[Vuurvlieg]

De 30 panelen zijn 15/15 gesplitst tussen de strings en de 11 panelen zitten aanvullend aangesloten op een string van een van de 15 panelen.

Zojuist naar de aansluiting gekeken en het valt me op dat de string met 15 panelen "schuin" aangesloten is. Zie hieronder de roze rondjes. Terwijl de rode en blauwe rondjes "schuin onder elkaar" zijn aangesloten.



Zou dit het probleem kunnen zijn? Dat zou betekenen dat 15 panelen de hele tijd niks stonden te doen..?!

Als ik het bereken met 26 panelen (8840 wp) en gisteren 53kWh dan kom ik op 5,99kWh / kwp. Wat veel beter binnen de verwachting valt dan met 41 panelen (13940wp) dan 3,80kWh / kwp.

[ Voor 4% gewijzigd door Vuurvlieg op 15-06-2021 11:16 ]

[Ronald]

Ik denk dat je vermoeden klopt. Even bellen met SolarGroupTwente...en kijken hoe ze reageren...

[Gerco-M]

Vind het heel bijzonder dat je 3 sets hebt op een omvormer met 2 trackers. Op zich kan een string best paralell aangesloten worden, maar dan moet die hetzelfde aantal panelen hebben toch?

Ik ben niet bekend met SMA en die aansluitingen, maar heb je grafieken van de string voltages? Dat zegt vast ook veel over hoe het aangesloten is en waar hoeveel panelen zitten.

[Rouske]

15 panelen Zuidoost staan nu dus parallel met 11 panelen Zuidwest op ingang B?

[ArjoK]

Lees ik dat op trekker A nu 15 panelen zitten en op B 15/11 zit?

Ik zou denken de 15/15 (ZO) parallel op trekker A en de 11 (ZW) op trekker B.

[964C2]

Vuurvlieg schreef op dinsdag 15 juni 2021 @ 08:15:
Sinds een tijdje bekruipt mij het sterke gevoel dat mijn zonnepanelen niet leveren wat ze zouden moeten leveren. Het volgende heb ik qua installatie:

- 41 x 340Wp Trina Solar panelen (eigenmerk gelabeld door SolarGroupTwente)
- Geïnstalleerd vermogen: 13.940Wp
- 3 fasen Sunny Tripower 10000TL-20
- 30 panelen op Schuin dak, oriëntatie Zuidoost, Geen schaduw
- 11 panelen op Schuin dak, oriëntatie Zuidwest, 's ochtends in schaduw achter een dak
- Locatie: Enschede

Het opgewekte vermogen van gisteren in de tijd:
[Afbeelding]

Wat me opvalt is dat ik nooit meer haal dan 7kW vermogen. Terwijl vooraf ik, gezien de aantallen zonnepanelen, er rekening mee hield dat ik (flink) zou aftoppen.

Klopt het volgens jullie dat de zonnepanelen meer energie zouden moeten leveren? Hoe zou dit kunnen? Zou de stringverdeling niet goed zijn? of is er wat anders aan de hand?

Zit niet goed bij jou

Ik woon ook in Twente en heb sinds 14 april 38 panelen van 375 watt op plat dak liggen. Die moeten op helling van 10 graden momenteel toch minder presteren dan op schuin dak . Hoeveel graden zijn je daken ?
Mijn 14250 Watt op Z + ZW produceren sinds 14 april al 3960 Watt ondanks zwakke maand mei. Regelmatig 6-en 7- punters en dat betekent soms dagopbrengsten van > 100 kWh.

Zou de leverancier heel snel langs laten komen

[Vuurvlieg]

Ik heb Solar Groep Twente gebeld, ze bellen vandaag terug (waarschijnlijk).

Gerco-M schreef op dinsdag 15 juni 2021 @ 11:37:
Vind het heel bijzonder dat je 3 sets hebt op een omvormer met 2 trackers. Op zich kan een string best paralell aangesloten worden, maar dan moet die hetzelfde aantal panelen hebben toch?

Ik ben niet bekend met SMA en die aansluitingen, maar heb je grafieken van de string voltages? Dat zegt vast ook veel over hoe het aangesloten is en waar hoeveel panelen zitten.

Ik kan in mijn Sunny Portal geen grafieken zien van string voltages. Geen idee waar ik anders moet zoeken.

[cwrm63]

Gerco-M schreef op dinsdag 15 juni 2021 @ 11:37:
Vind het heel bijzonder dat je 3 sets hebt op een omvormer met 2 trackers. Op zich kan een string best paralell aangesloten worden, maar dan moet die hetzelfde aantal panelen hebben toch?

Ik ben niet bekend met SMA en die aansluitingen, maar heb je grafieken van de string voltages? Dat zegt vast ook veel over hoe het aangesloten is en waar hoeveel panelen zitten.

Mijn SMA heeft ook, per string, 2 positieve en 2 negatieve. Ik heb gelijk even gekeken

[teacher]

Kan je iets meer foto's (panelen op dak, schaduw, aansluitingen op omvormer) plaatsen, en logging van bijv stringvoltages?

[Kets_One]

Sterker nog, ik denk dat dat het is.

Deze omvormer heeft twee MPPT's. Op elke MPPT kan je twee strings aansluiten.
Momenteel is de paarse string verkeerd aangesloten. Waarschijnlijk doet deze nu helemaal niks.
Kwestie van vanavond als de zon onder is een stekkertje ompluggen van de paarse string.

PS: Ik zie in de SMA manual niet dat een een ongelijke belasting van een MPPT niet mag.
Wellicht dat anderen hier iets meer over weten?

[twain4me]

Kets_One schreef op dinsdag 15 juni 2021 @ 16:22:


PS: Ik zie in de SMA manual niet dat een een ongelijke belasting van een MPPT niet mag.
Wellicht dat anderen hier iets meer over weten?

Vereisten voor polystrings

Polystrings zijn over het algemeen toegestaan zolang aan de overige eisen qua richtlijnen, normen en specificaties wordt voldaan. Hier zijn de belangrijkste basisprincipes over polystrings:

De parallel geschakelde strings moeten hetzelfde aantal PV-modules hebben die in serie zijn geschakeld met dezelfde technologie en dezelfde MPP-spanning.
Wij raden aan om alleen PV-modules van hetzelfde model op dezelfde MPPT aan te sluiten.
De in serie geschakelde PV-modules in een bepaalde string moeten identiek worden uitgelijnd.

https://www.sma-sunny.com...tring-zonnestroom-arrays/

ik heb ooit ergens gelezen max 5% afwijking, ik dacht dat dit was bij beperkingen vanuit de wet en regelgeving in australie ofzo.

[Kets_One]

@twain4me Dank!

@Vuurvlieg
Aangenomen dat de 30 panelen op ZO in twee strings van 15 panelen zijn opgeknipt stel ik voor om deze gelijke strings op dezelfde MPPT te zetten. Je moet even controleren of de twee strings van 15 panelen inderdaad de rode en blauwe strings zijn. Anders ompluggen.

[Krisp]

Ik snap niet waarom die 2 strings van 15 panelen niet op 1 MPPT zijn aangesloten, want volgens de specificaties zou het (net) moeten gaan. Daarmee heb je ook een veel nettere installatie.

Verder valt het me op dat je een relatief oude omvormer hebt, en vrij nieuwe panelen. Klopt dat?

[reneeke1970]

cwrm63 schreef op dinsdag 15 juni 2021 @ 14:42:
[...]


Mijn SMA heeft ook, per string, 2 positieve en 2 negatieve. Ik heb gelijk even gekeken

Zitten intern gewoon als één aansluiting aan elkaar hoor, dus schuin aansluiten maakt niet uit

[Copitano]

Vuurvlieg schreef op dinsdag 15 juni 2021 @ 11:05:
De 30 panelen zijn 15/15 gesplitst tussen de strings en de 11 panelen zitten aanvullend aangesloten op een string van een van de 15 panelen.

Zojuist naar de aansluiting gekeken en het valt me op dat de string met 15 panelen "schuin" aangesloten is. Zie hieronder de roze rondjes. Terwijl de rode en blauwe rondjes "schuin onder elkaar" zijn aangesloten.

[Afbeelding]

Zou dit het probleem kunnen zijn? Dat zou betekenen dat 15 panelen de hele tijd niks stonden te doen..?!

Als ik het bereken met 26 panelen (8840 wp) en gisteren 53kWh dan kom ik op 5,99kWh / kwp. Wat veel beter binnen de verwachting valt dan met 41 panelen (13940wp) dan 3,80kWh / kwp.

53 kWh begint er op te lijken met 8,840 kWp. Dat haalde ik gisteren ook met 8,625 gemiddeld 10 à 11 graden tilt oost-west. Iets meer op west dan op oost, maar dan weer wel 4 panelen die pas vanaf half twee echt mee gaan doen.

[AUijtdehaag]

Even op het venstertje 2x kloppen, dan zie je ook de stringspanningen en vermogen

De 2 strings van 15 moeten BEIDEN op ingang A zitten (18A max)
De string van 11 op Ingang B (10A max)

Met een multimeter zou je kunnen meten welke de string van 15 en van 11 zijn dmv DC volts te meten.
Trek geen stringen los als de omvormer levert.
Eerst de DC switch eruit trekken (dat trekding onder aan de omvormer)

Datasheet:
http://www.europe-solarsh...r/STP12000TL-DEN1433W.pdf

Met sunny explorer kan je ook de omvormer uitlezen
https://www.sma-benelux.c...explorer-installeren.html
Via ethernet en bluetooth

Ook de landsnorm moet op EN-NEN50438 staan anders te vroeg aftoppen (daar heb je installateurs ww voor nodig via sunny explorer, is dit nog steeds 1111 misschien? Of het sunnyportal wachtwoord gebruiken?)

En dan wordt het tijd om te loggen.

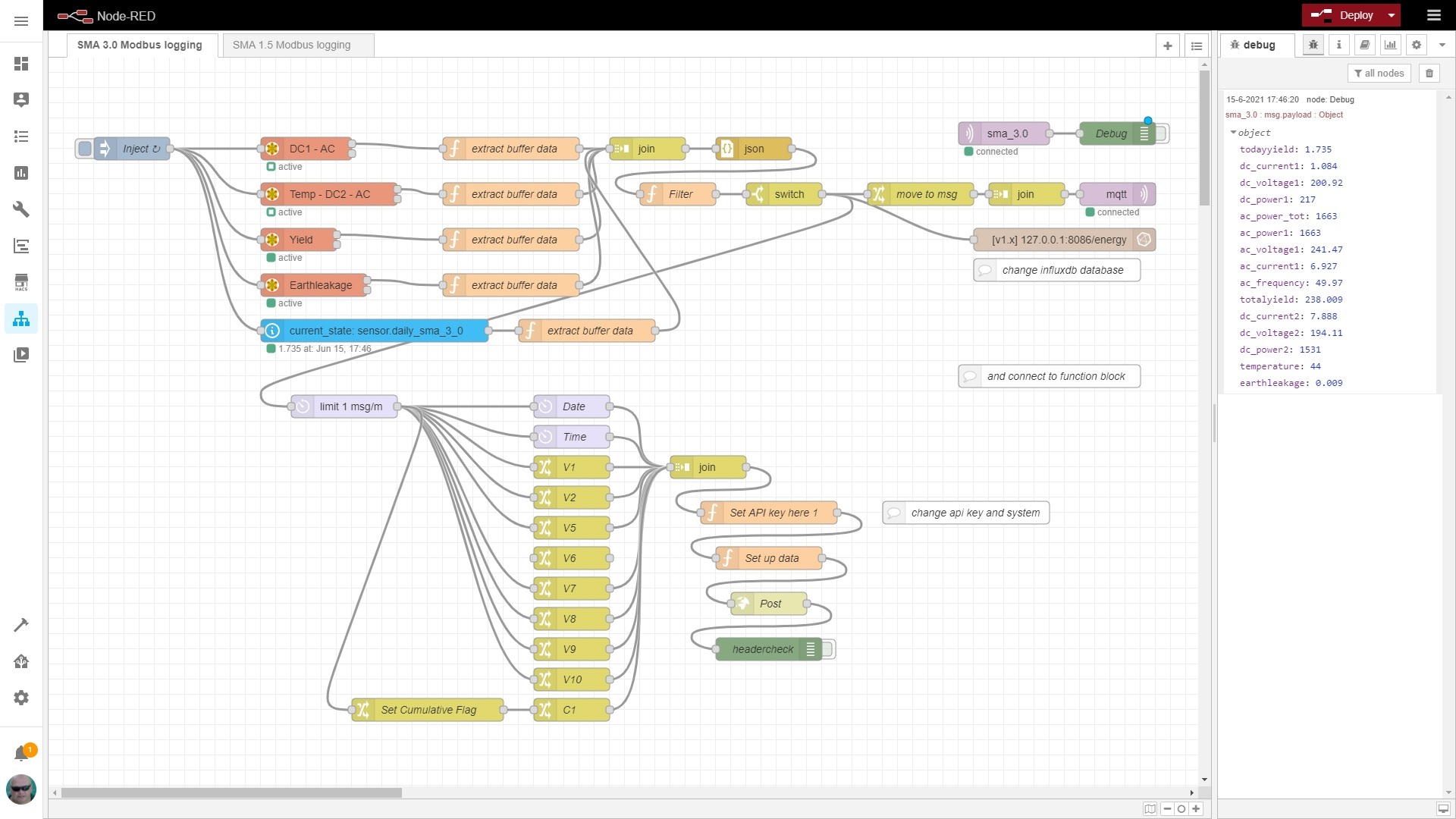

Odroid C4 met sbfspot of node-red met modbus tcp

[ Voor 149% gewijzigd door AUijtdehaag op 15-06-2021 17:48 ]

[Vuurvlieg]

teacher schreef op dinsdag 15 juni 2021 @ 14:47:
Kan je iets meer foto's (panelen op dak, schaduw, aansluitingen op omvormer) plaatsen, en logging van bijv stringvoltages?

Bij de rode en zwarte draden komt uit het pijpje aan de linkerkant de aansluiting van de 11 panelen. Als je de draden volgt zie je die aan de rechterkant aangesloten worden. Uit de twee pijpjes aan de rechterkant komen de 15/15 verdeling zonnepanelen. Daarvan zie je een rode en zwarte draad links en een rode en zwarte draad rechts aangesloten worden.

Dat zou betekenen dat er 11 en 15 rechts zijn aangesloten. Zou ik de 11 om moeten pluggen naar links en de 15 naar rechts? (wel even de hoofdschakelaar omzetten)

[Vuurvlieg]

Krisp schreef op dinsdag 15 juni 2021 @ 16:46:
Ik snap niet waarom die 2 strings van 15 panelen niet op 1 MPPT zijn aangesloten, want volgens de specificaties zou het (net) moeten gaan. Daarmee heb je ook een veel nettere installatie.

Verder valt het me op dat je een relatief oude omvormer hebt, en vrij nieuwe panelen. Klopt dat?

Ze zijn wel tegelijk geïnstalleerd. Dus daar ligt het niet aan.

[AUijtdehaag]

11 moet op ingang B (die kan blijven zitten)
15 + 15 moet naar ingang A

[ Voor 23% gewijzigd door AUijtdehaag op 15-06-2021 21:34 ]

[Vuurvlieg]

2x 15 op A en 1x 11 op B gedaan. Nu morgen afwachten.

[teacher]

Ik zie stringvoltage van 430V. was dit einde dag? Zo ja, morgen maar even afwachten.

En even aandachtspuntje: met 30 panelen op 1 mppt, kom je dan niet in de buurt van de 1000V? Zeker in de kou?

[ Voor 39% gewijzigd door teacher op 15-06-2021 23:27 ]

[busscherski]

teacher schreef op dinsdag 15 juni 2021 @ 23:21:
Ik zie stringvoltage van 430V. was dit einde dag? Zo ja, morgen maar even afwachten.

En even aandachtspuntje: met 30 panelen op 1 mppt, kom je dan niet in de buurt van de 1000V? Zeker in de kou?

Parallel aangesloten

[teacher]

ach ja, natuurlijk..

[ Voor 69% gewijzigd door teacher op 15-06-2021 23:33 ]

[Vuurvlieg]

Het vermogen wat geleverd wordt komt nog steeds niet boven de 7kW. Daarmee is de grafiek niet significant anders dan eerdere dagen. Het omzetten lijkt niks geholpen te hebben.

De 30 panelen liggen nu volledig in de zon. Bij de 11 panelen is er 1 paneel waarvan een klein hoekje schaduw heeft. (zie foto's)

De actuele meting (aflezen display) is als volgt (zie foto's display):
L1 (A) 435V en 10,6A naar omvormer en 230V en 8,4A naar het Net
L2 (A) 441V en 12,2A naar omvormer en 231V en 9,6A naar het Net
L2 (B ) 315V en 4,5A naar omvormer en 233V en 9,2A naar het Net



Nog niks gehoord van Solar Groep Twente overigens.

Is er iets te zien op basis van de L1, L2 en L3 wat niet goed is wellicht?

[Gerco-M]

Ik zie daar een 7,00 kw, staat dat er continu? Misschien dat het ergens een setting is die aftopt op die waarde?

Mijn 30 panelen ZO (330wp/stuk) doen vandaag rond de 8kw piek dus met jouw ZW erbij zou het zeker meer moeten zijn ja.

Zie ik daar als totale opwek staan 5,823 MWh totale opwek? Voor een nieuwe installatie wat vreemd tenzij ik het verkeerd aflees. Hoe lang heb je de installatie al?

[ Voor 4% gewijzigd door Gerco-M op 16-06-2021 13:47 ]

[Lardman]

Het display wisselt tussen ingang A en ingang B. L1,L2 en L3 refereert naar de fasen van het net bij mijn weten, dus die kun je er uitlaten.
Ingang A gaf dus 440 volt * 12 ampère en ingang B 315 volt bij 4,5 ampère.
Of dat klopt hangt af van instraling en oriëntatie van de panelen.

Teruglezend in je topic is het gezien de oriëntatie niet ondenkbaar dat er 6 ampère per A string loopt en Zuid west had schaduw.
Vandaag is een slechte dag voor snelle conclusies, als de temperatuur lager wordt gaan opbrengsten weer omhoog gok ik zo.
Kijk ook vooral naar opbrengst per dag, niet per uur en vergelijk met installaties in de buurt genormeerd naar kWh/kWp

Op een dag als vandaag doen mijn 190 watt panelen 29 volt ipv 36 volt zoals normaal. Dat scheelt toch 30%, dus in jou situatie zou je dan 10kw aantikken. Volgens mij heb je het probleem gewoon getackeld nu

[ Voor 54% gewijzigd door Lardman op 16-06-2021 14:01 ]

[Vuurvlieg]

Gerco-M schreef op woensdag 16 juni 2021 @ 13:46:
Ik zie daar een 7,00 kw, staat dat er continu? Misschien dat het ergens een setting is die aftopt op die waarde?

Mijn 30 panelen ZO (330wp/stuk) doen vandaag rond de 8kw piek dus met jouw ZW erbij zou het zeker meer moeten zijn ja.

Zie ik daar als totale opwek staan 5,823 MWh totale opwek? Voor een nieuwe installatie wat vreemd tenzij ik het verkeerd aflees. Hoe lang heb je de installatie al?

@Gerco-M Er staat niet strak 7000w, maar wel vaak 69xx Watt, 68xx Watt. Ik heb de panelen nu bijna 1 jaar dus nog niet heel lang (maar ook niet kort).

Lardman schreef op woensdag 16 juni 2021 @ 13:47:
Het display wisselt tussen ingang A en ingang B. L1,L2 en L3 refereert naar de fasen van het net bij mijn weten, dus die kun je er uitlaten.
Ingang A gaf dus 440 volt * 12 ampère en ingang B 315 volt bij 4,5 ampère.
Of dat klopt hangt af van instraling en oriëntatie van de panelen.

Teruglezend in je topic is het gezien de oriëntatie niet ondenkbaar dat er 6 ampère per A string loopt en Zuid west had schaduw.
Vandaag is een slechte dag voor snelle conclusies, als de temperatuur lager wordt gaan opbrengsten weer omhoog gok ik zo.
Kijk ook vooral naar opbrengst per dag, niet per uur en vergelijk met installaties in de buurt genormeerd naar kWh/kWp

Op een dag als vandaag doen mijn 190 watt panelen 29 volt ipv 36 volt zoals normaal. Dat scheelt toch 30%, dus in jou situatie zou je dan 10kw aantikken. Volgens mij heb je het probleem gewoon getackeld nu

Als ik naar andere dagen kijk is de max dagopbrengst tot nu toe 55kWh geweest. Delend door het totaal aantal kWp (13,94) is dat 3,95 kWh / kWp. Als ik kijk in overige topics (en resultaten uit Twente) dan is dat bijzonder weinig.

Gisteravond dus wel de aansluitingen gewijzigd en vandaag kijken wat het doet. Maar bij aanschaf was de vraag of de omvormer wel genoeg vermogen (10kW) had of dat er niet meer zou moeten vanwege de aftopping. Daar kom ik dus bij lange na niet in de buurt, max 7kW. Dat klopt ook met mijn gevoel dat er 40-50% meer vermogen geleverd zou moeten worden.

[ Voor 4% gewijzigd door Vuurvlieg op 16-06-2021 14:09 ]

[reneeke1970]

Vuurvlieg schreef op woensdag 16 juni 2021 @ 14:06:
[...]


@Gerco-M Er staat niet strak 7000w, maar wel vaak 69xx Watt, 68xx Watt. Ik heb de panelen nu bijna 1 jaar dus nog niet heel lang (maar ook niet kort).


[...]


Als ik naar andere dagen kijk is de max dagopbrengst tot nu toe 55kWh geweest. Delend door het totaal aantal kWp (13,94) is dat 3,95 kWh / kWp. Als ik kijk in overige topics (en resultaten uit Twente) dan is dat bijzonder weinig.

Gisteravond dus wel de aansluitingen gewijzigd en vandaag kijken wat het doet. Maar bij aanschaf was de vraag of de omvormer wel genoeg vermogen (10kW) had of dat er niet meer zou moeten vanwege de aftopping. Daar kom ik dus bij lange na niet in de buurt, max 7kW. Dat klopt ook met mijn gevoel dat er 40-50% meer vermogen geleverd zou moeten worden.

Als je echt wilt testen moet je op hoogtepunt even de string één voor één aansluiten. Liefst met constant weer dan kun je vooral die 2×15 goed met elkaar vergelijken.
Of die 11 panelen er even af en die 2×15 op a en b aansluiten, dan moet je dezelfde waardes krijgen

[Gramser]

Vuurvlieg schreef op woensdag 16 juni 2021 @ 14:06:
[...]


@Gerco-M Er staat niet strak 7000w, maar wel vaak 69xx Watt, 68xx Watt. Ik heb de panelen nu bijna 1 jaar dus nog niet heel lang (maar ook niet kort).

Linksboven in je display staat telkens dezelfde waarde: 7kW. Is dat de max Power van de schaalverdeling van het grafiekje dan, ofzo?

[Kets_One]

@Vuurvlieg Kan je nog eens een foto van je aanslutingen sturen?
Dan kunnen we zien dat het inderdaad nu goed is aangesloten.

[Vuurvlieg]

reneeke1970 schreef op woensdag 16 juni 2021 @ 14:16:
[...]

Als je echt wilt testen moet je op hoogtepunt even de string één voor één aansluiten. Liefst met constant weer dan kun je vooral die 2×15 goed met elkaar vergelijken.
Of die 11 panelen er even af en die 2×15 op a en b aansluiten, dan moet je dezelfde waardes krijgen

@reneeke1970
Dat wil ik zo doen. Als ik 2x15 op a en b aansluit kan ik de draadjes van de 11 panelen dan gewoon in de lucht laten hangen? Ik heb geen afscherming of iets ervoor.

Gramser schreef op woensdag 16 juni 2021 @ 14:27:
[...]


Linksboven in je display staat telkens dezelfde waarde: 7kW. Is dat de max Power van de schaalverdeling van het grafiekje dan, ofzo?

Ik denk dat dat inderdaad de schaalverdeling van het grafiekje is, maar dat wijzigt afhankelijk van de inhoud van de grafiek.

Kets_One schreef op woensdag 16 juni 2021 @ 14:37:
@Vuurvlieg Kan je nog eens een foto van je aanslutingen sturen?
Dan kunnen we zien dat het inderdaad nu goed is aangesloten.

@Kets_One Goed toch?

[reneeke1970]

Vuurvlieg schreef op woensdag 16 juni 2021 @ 14:46:
[...]


@reneeke1970
Dat wil ik zo doen. Als ik 2x15 op a en b aansluit kan ik de draadjes van de 11 panelen dan gewoon in de lucht laten hangen? Ik heb geen afscherming of iets ervoor.


[...]


Ik denk dat dat inderdaad de schaalverdeling van het grafiekje is, maar dat wijzigt afhankelijk van de inhoud van de grafiek.


[...]


[Afbeelding]

@Kets_One Goed toch?

Ja kunnen los hangen, jou vingers passen daar niet in

[Lardman]

Voorlopig even zo laten hangen en grafiekjes maken van de volts en ampères van vandaag straks

[JoKo]

Misschien een stomme vraag
Is het wel een SMA 10, geen 7?

[Vuurvlieg]

reneeke1970 schreef op woensdag 16 juni 2021 @ 14:16:
[...]

Als je echt wilt testen moet je op hoogtepunt even de string één voor één aansluiten. Liefst met constant weer dan kun je vooral die 2×15 goed met elkaar vergelijken.
Of die 11 panelen er even af en die 2×15 op a en b aansluiten, dan moet je dezelfde waardes krijgen

@reneeke1970

2x 15 aangesloten. Nu ongeveer 3,5kW - 3,6kW. Niet heel veel.
B 452V en 4,0A naar omvormer
A 454V en 4,0A naar omvormer


Dat zou ook betekenen dat de 11 panelen 3-3,5kW leveren omdat ik nu ongeveer 6,5-7kW leverde met alle panelen erop. Dus bijna evenveel als de 30 panelen.

[Vuurvlieg]

..

[ Voor 99% gewijzigd door Vuurvlieg op 16-06-2021 15:41 ]

[AUijtdehaag]

Misschien toch eens inloggen in de SMA met sunny explorer en kijken naar de landsnorm instelling

Ik zie in het plaatje dat de taal duits is.

In duitsland hebben ze een 70% einspeiseregelung. (omvormer levert maximaal 70% van het vermogen)
Geen idee of dat ook in je SMA is ingesteld.
Maar duits is VDE-AR-N4105 en dat is niet goed, je moet NEN-EN50438 hebben voor nederlandse net.

Ik zie ook Adj staan en dat zegt me niets (misschien is dat de instelling wel van de omvormer)
Als je op het scherm klopt komt ook de landsnorm instelling naar voren normaal gezien.
Ik zie die niet op je plaatjes, dus misschien is het Adj (adjusted?)
https://manuals.sma.de/STPTL-30/nl-NL/391163531.html

Edit:
Pagina 45

Wijzigen van parameters in landspecifieke gegevensrecords die zijn beschermd
met een Grid Guard Code
Wanneer parameters in beschermde landspecifieke gegevensrecords gewijzigd worden,
zijn ze niet meer beschermd en in plaats van de norm wordt „ADJ” of „Speciale instelling”
weergegeven. I

Uit een willekeurige handleiding
https://solar-box.nl/wp-c...TP8-17TL-IA-INL112030.pdf

Het is tijd om de installateur op het matje te roepen.....en de juiste instellingen te verzorgen.

[ Voor 64% gewijzigd door AUijtdehaag op 16-06-2021 16:15 ]

[Gerco-M]

Ik zou bijna denken dat een van die strings van 15 panelen niets doet. Als je die apart test dan weet je misschien meer want dat zou identiek moeten zijn natuurlijk.

[AUijtdehaag]

Gerco-M schreef op woensdag 16 juni 2021 @ 15:52:
Ik zou bijna denken dat een van die strings van 15 panelen niets doet. Als je die apart test dan weet je misschien meer want dat zou identiek moeten zijn natuurlijk.

11 afkoppelen en 15 op A en 15 op B, om te vergelijken inderdaad.

[teacher]

Ja dat!

[Vuurvlieg]

Gerco-M schreef op woensdag 16 juni 2021 @ 15:52:
Ik zou bijna denken dat een van die strings van 15 panelen niets doet. Als je die apart test dan weet je misschien meer want dat zou identiek moeten zijn natuurlijk.

AUijtdehaag schreef op woensdag 16 juni 2021 @ 15:57:
[...]

11 afkoppelen en 15 op A en 15 op B, om te vergelijken inderdaad.

Dat heb ik gedaan en beschreven (blijkbaar onduidelijk) in de post hierboven.

2x 15 aangesloten. Nu ongeveer 3,5kW - 3,6kW. Niet heel veel.
B 452V en 4,0A naar omvormer
A 454V en 4,0A naar omvormer

Op basis daarvan (en de foto's) denk ik dat niet 1 van de strings niks levert.



Nu getest met 11 (B ) en 15 (A) (zie foto's)
A 452V en 3,5A naar omvormer
B 307V en 6,9A naar omvormer

[Gerco-M]

Dat amperage van die 15 strings zou rond de 8-9 A moeten zijn op piekvermogen. 3.5 of 4 A is echt te weinig. Maar heel vreemd als beide strings dit doen. En praktisch identiek zijn. Dan is het meer waarschijnlijk dat het aan de omvormer ligt dan aan de strings.

Als je maar een string tegelijk hebt aangesloten, krijg je dan ook dezelfde waarden als genoemd? Die 4 ampere per string? Rond deze tijd nu (16:20) zit ik op 4.5A voor mijn ZO strings van 15 panelen (dakhoek 36 graden)

Vraag me nog steeds af of deze omvormer ergens aftopt. Hoewel de grafiek geen "tafelberg" is...

[Lardman]

Wat @AUijtdehaag hierboven zegt snijdt hout. Installateur moet omvormer op Nederland instellen.

[AUijtdehaag]

Conclusie tot nu toe:

Alle strings werken, de 2x 15 zijn identiek (paneelspanning Vmpp +/- 30 V), de 11 werkt ook (paneelspanning Vmpp 27,9 V iets aan de lage kant, maar kan ook wat schaduw zijn))

@Gerco-M
Het amperage is ook afhankelijk van de licht inval en hellingshoek.

Ook dient de omvormer op shadefix of optritrac aan te staan. (dat is ook te zien in je logs van sunnyportal)
Als deze uitstaat, bij een beetje schaduw kakt de string in elkaar

@Lardman
Inderdaad.
Installateur moet langskomen voor de landsnorm juist in te stellen.
(laat hem ook meteen modbus tcp server aan zetten, als je zelf wilt loggen met node-red bijvoorbeeld)

[ Voor 23% gewijzigd door AUijtdehaag op 16-06-2021 16:34 ]

[Crxtreem]

Hoe weet je welke string welke is van de 15 panelen?
Er komen 2 zwarte uit buisje 1 en 2 rode uit buisje 2.
Kan het zijn dat die kruislings zitten?

[Vuurvlieg]

AUijtdehaag schreef op woensdag 16 juni 2021 @ 16:28:
Conclusie tot nu toe:

Alle strings werken, de 2x 15 zijn identiek (paneelspanning Vmpp +/- 30 V), de 11 werkt ook (paneelspanning Vmpp 27,9 V iets aan de lage kant, maar kan ook wat schaduw zijn))

@Gerco-M
Het amperage is ook afhankelijk van de licht inval en hellingshoek.

Ook dient de omvormer op shadefix of optritrac aan te staan. (dat is ook te zien in je logs van sunnyportal)
Als deze uitstaat, bij een beetje schaduw kakt de string in elkaar

@Lardman
Inderdaad.
Installateur moet langskomen voor de landsnorm juist in te stellen.
(laat hem ook meteen modbus tcp server aan zetten, als je zelf wilt loggen met node-red bijvoorbeeld)

In Sunny Portal zie ik dat SMA Shadefix staat op Ja. (wel met laatste wijziging 1-1-2001).

Ik zal de installateur langs laten komen om de juiste landsnorm in te stellen.

ps. In Sunny Explorer kan ik bijna niks zien. De data komt niet door, blijft staan op Currentely being loaded. Achter de omvormer staat een slotje waarvan ik niet weet hoe ik die weg krijg en de SMA Grid Guard code weet ik niet.

[Vuurvlieg]

Crxtreem schreef op woensdag 16 juni 2021 @ 16:36:
Hoe weet je welke string welke is van de 15 panelen?
Er komen 2 zwarte uit buisje 1 en 2 rode uit buisje 2.
Kan het zijn dat die kruislings zitten?

Die kan ik niet uit elkaar houden, maar ik heb ze steeds per paar verwisseld ervan uitgaande dat ze goed zouden zitten. Mocht het niet goed zijn dan zou ik ook 0 volt en 0 ampere verwachten.

[AUijtdehaag]

Als er achter de omvormer een slotje staat, dan heb je niet het juiste wachtwoord ingevuld.

[reneeke1970]

Vuurvlieg schreef op woensdag 16 juni 2021 @ 15:37:
[...]

[Afbeelding]	[Afbeelding]	[Afbeelding]
[Afbeelding]	[Afbeelding]	[Afbeelding]

@reneeke1970

2x 15 aangesloten. Nu ongeveer 3,5kW - 3,6kW. Niet heel veel.
B 452V en 4,0A naar omvormer
A 454V en 4,0A naar omvormer


Dat zou ook betekenen dat de 11 panelen 3-3,5kW leveren omdat ik nu ongeveer 6,5-7kW leverde met alle panelen erop. Dus bijna evenveel als de 30 panelen.

In ieder geval doen ze alle 15 mee, dus ik vermoed dat @AUijtdehaag de juiste tip te pakken heeft
