Verdenk problemen met opbrengst van mijn PV installatie

[The_MAN]

Ok, na aanbeveling vanuit hier: The_MAN in "Het grote "jouw productie" topic - Deel 7"

Ok, zit al een tijdje (eigenlijk sinds September) met een gevoel dat onze panelen een stuk minder opbrengen dan zou moeten/kunnen. Ik heb hier een beetje meegelezen en dat gevoel wordt eigenlijk alleen maar bevestigd. Beetje info op de situatie:

- 16 x 340Wp Trina Solar panelen (eigenmerk gelabelled door SolarGroupTwente, maar staan zo in de omvormer)
- Geinstalleerd vermogen: 5440 Wp
- 3 fasen Solax X3 5.0-T omvormer
- plat dak, orientatie Z, hellingshoek van 4-5 graden (erg weinig vind ik)
- Geen schaduw
- Locatie: Almelo

Beste dag tot nu toe was 1 juni dit jaar. Bijna geen wolkje aan de lucht, maar nog maar een opbrengs van 32.9kWh.

Of wel: 6.1 kWh/kWp

Rest alleen maar lager tot nu toe.

Vergelijking met buurman 5 huizen verderop: Buurman heeft 9.5% minder geinstalleerd vermogen, hellings hoek 8 graden hoger, ook op zuid en elke dag deze maand minimaal 11% meer opbrengst... met uitschieters tot 21% op dagen met lage opbrengst. Meer gedetailleerde informatie:

		Onze installatie	Buurman 5 huizen verderop	Verschil
	Geinstalleerd Wp:	5440 Wp	4970 Wp	9.50%
	Omvormer:	3 fase 5kW	1 fase 5kW
	Orientatie:	Zuid	Zuid	hetzelfde
	Hellingshoek:	<5 graden	13 graden	8 graden
Opbrengst	1 juni	33.2	37.9	-12%
Opbrengst	2 juni	30.8	35.1	-12%
Opbrengst	3 juni	17.7	20.4	-13%
Opbrengst	4 juni	28.3	32.6	-13%
Opbrengst	5 juni	7.1	9	-21%
Opbrengst	6 juni	7.5	9.5	-21%
Opbrengst	7 juni	30.9	34.8	-11%
Opbrengst	8 juni	26.8	30.5	-12%
Opbrengst	9 juni	23.5	27.2	-14%
Opbrengst	10 juni	30.6	35	-13%
Opbrengst	11 juni	22.9	26.3	-13%
Opbrengst	12 juni	21.9	25.3	-13%

Ligt dat aan de hellingshoek? Zou er iets anders fout zijn? Ben er niet blij mee, haal aan de PV kant niet meer dan ongeveer 4kW midden op de dag. Zou denken dat dat toch wel meer moet zijn?

Daarnaast snoept de omvormer er zo nog 260w af op een piek van 4kW... is dat normaal?

[Deshmir]

@The_MAN heb je toevallig ook een foto van de panelen als de zon wat lager staat?

Ik had 12/6 ong 17,4 kWh met 2925 op ZZW, 13gr helling.

[ Voor 26% gewijzigd door Deshmir op 14-06-2021 19:30 ]

[The_MAN]

Deshmir schreef op maandag 14 juni 2021 @ 19:29:
@The_MAN heb je toevallig ook een foto van de panelen als de zon wat lager staat?

Ik had 12/6 ong 17,4 kWh met 2925 op ZZW, 13gr helling.

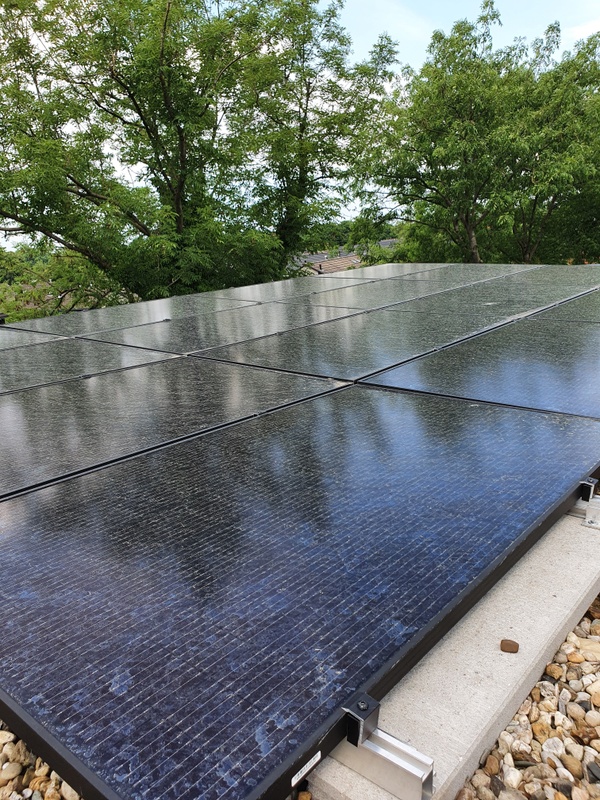

Beste wat ik nu heb, zijn inmiddels wel schoon



Voor de duidelijkheid: Bomen staan aan de noordkant

[ Voor 4% gewijzigd door The_MAN op 14-06-2021 19:43 ]

[reneeke1970]

Heb je twee of één string?
Ben wel benieuwd hoe ze dit op dak bekeken hebben, onder dit plakkaat kom je nooit meer bij.....

[The_MAN]

reneeke1970 schreef op maandag 14 juni 2021 @ 19:52:
Heb je twee of één string?
Ben wel benieuwd hoe ze dit op dak bekeken hebben, onder dit plakkaat kom je nooit meer bij.....

2 strings en inderdaad, dat was ook mijn conclusie... Maar de strings doen ongeveer hetzelfde als ik V en I uitlees. Ze zouden dus haast wel goed verbonden moeten zijn, of ze zijn er 2 vergeten aan te sluiten, 1 in beide strings, dat kan nog natuurlijk.

[martijn v o]

Hellingshoek van 0 of 13 graden maakt op jaarbasis 11% uit.
Wat jij nog wel hebt en je buurman niet is dat de omvormer van de buurman niet aftopt en jij wel, maar dat zou nu met deze temperaturen niet zoveel zijn.

[reneeke1970]

Dan de vraag hoe hoog is voltage?
En twee string, ja daar gaat het al fout, een drie fase omvormer vind dat niet fijn, moet één string van 16 zijn

[Gerco-M]

Ja 2 strings van 8 panelen elk op een 3 fase omvormer is niet ideaal denk ik. Ik heb strings van 9 en 10 en die zakken al plotseling hard in als een een of meer panelen schaduw hebben.
Ik ben ook niet bekend met de Solax omvormers maar die moet wel een aardig goede MPPT scanner hebben om hier mee om te gaan, het kan ook zijn dat die daar veel laat liggen.

Als je grafieken hebt van voltage / amperage per dag dan valt er vast meer over te zeggen.

Bomen aan de noordkant lijkt geen probleem, maar op bewolkte dagen waar alle diffuus licht belangrijk is maakt het wel degelijk uit. Dit zal niet het gros zijn van het verschil nu maar het helpt ook niet.
Ik zie volgens mij ook een boom aan de zijkant daar, dat is dan oost denk ik?

[The_MAN]

martijn v o schreef op maandag 14 juni 2021 @ 19:56:
Hellingshoek van 0 of 13 graden maakt op jaarbasis 11% uit.
Wat jij nog wel hebt en je buurman niet is dat de omvormer van de buurman niet aftopt en jij wel, maar dat zou nu met deze temperaturen niet zoveel zijn.

Ja, maar die van mij topt sowieso maar op 4kW, dus aftoppen zit er zeker niet in. Mijn buurman heeft inderdaad dat hij bij 5kW soms aftopt...

reneeke1970 schreef op maandag 14 juni 2021 @ 19:56:
Dan de vraag hoe hoog is voltage?
En twee string, ja daar gaat het al fout, een drie fase omvormer vind dat niet fijn, moet één string van 16 zijn

Als dat zo is, lekker bedrijf... PV1 spanning nu 253V, PV2 252V

[reneeke1970]

The_MAN schreef op maandag 14 juni 2021 @ 20:05:
[...]


Ja, maar die van mij topt sowieso maar op 4kW, dus aftoppen zit er zeker niet in. Mijn buurman heeft inderdaad dat hij bij 5kW soms aftopt...


[...]


Als dat zo is, lekker bedrijf... PV1 spanning nu 253V, PV2 252V

Nou dat zijn in ieder geval 8 panelen. Deze twee moeten aan elkaar, je omvormer wil het liefst 620 volt hebben.
Rijst alleen de vraag of je omvormer het volle vermogen op één aansluiting kan verzetten.

[Ronald]

Dat lijkt er wel op: https://www.solaxpower.co...oads/2021/02/X3-Mic-1.pdf

[Stef87]

martijn v o schreef op maandag 14 juni 2021 @ 19:56:
Hellingshoek van 0 of 13 graden maakt op jaarbasis 11% uit.
Wat jij nog wel hebt en je buurman niet is dat de omvormer van de buurman niet aftopt en jij wel, maar dat zou nu met deze temperaturen niet zoveel zijn.

Zoals Martijn zegt plus:

1. Hellingshoek is nadelig. Vuil blijft staan bij 5graden.. Poets je elke dag alles weer schoon..?? 10gr is toch wel normaal gesproken het minimale. Ik zie hier een wel hele goedkope montageoplossing (denk ik: schuindak rails op stoeptegels?)

2. Ik zie dat je al 100% “schaduw” hebt, want er is ook diffuus licht. (Buurman misschien minder last van)

3.1 Buurman heeft 1 fase omvormer, jij een 3 fase. 3.2 De 1 fase omvormer start (vaak) eerder op bij lager voltage. Beste voorbeeld is SolarEdge 3.3 Een driefase omvormer is vaak net 1-3% minder efficiënt dan een 1 fase(ook SolarEdge bijv) 3.4: buurman heeft een SolarEdge systeem of een omvormer met betere schaduwmanagement

4.1 Buurman heeft onbekend met een betere temperatuur coëfficiënt. (Lees: betere panelen) 4.2 Buurman heeft panelen met een positieve tolerantie uit de fabriek en/of jij eentje met een “negatieve” dus geadverteerde wattpiek +\-10 bijv.

Of bovenstaande gecombineerd. Verschil van 12% is gemakkelijk te verklaren iig.

[ Voor 5% gewijzigd door Stef87 op 15-06-2021 10:37 ]

[The-Source]

reneeke1970 schreef op maandag 14 juni 2021 @ 19:56:
Dan de vraag hoe hoog is voltage?
En twee string, ja daar gaat het al fout, een drie fase omvormer vind dat niet fijn, moet één string van 16 zijn

Ik weet niet waar deze 2string wijsheid vandaan komt. Qua vermogen heb ik bijna vergelijkbaar WP als TS op mijn dak, namelijk 5780 en ook in 2 strings op een 3Fase omvormer. Verschil is wel dat het bij mij onder een hoek ligt van 15Graden dacht ik. Met dit soort dagen wek ik z'n 37.5 a 39 KWh op. En dan valt op 1 string vanaf 19:00 toch echt wel een bak schaduw.

Ben wel benieuwd naar de onderbouwing.
Overigens is mijn omvormer wel ingesteld dat deze middelt tussen de fases en dus per fase gezien niet per definitie even veel levert. Vanmiddag met hoge staande zon gemeten en alle 3 de fases zaten tussen 232 en 234V

[The_MAN]

Gerco-M schreef op maandag 14 juni 2021 @ 20:04:
Ja 2 strings van 8 panelen elk op een 3 fase omvormer is niet ideaal denk ik. Ik heb strings van 9 en 10 en die zakken al plotseling hard in als een een of meer panelen schaduw hebben.
Ik ben ook niet bekend met de Solax omvormers maar die moet wel een aardig goede MPPT scanner hebben om hier mee om te gaan, het kan ook zijn dat die daar veel laat liggen.

Als je grafieken hebt van voltage / amperage per dag dan valt er vast meer over te zeggen.

Bomen aan de noordkant lijkt geen probleem, maar op bewolkte dagen waar alle diffuus licht belangrijk is maakt het wel degelijk uit. Dit zal niet het gros zijn van het verschil nu maar het helpt ook niet.
Ik zie volgens mij ook een boom aan de zijkant daar, dat is dan oost denk ik?

Er valt de hele dag totaal geen schaduw op de panelen, alle bomen staan aan de noordkant van de panelen, Zit zo'n 2.5-3 meter tussen noordelijkste panelen en bladendek van de bomen. De foto is van de zuid-west kant, beetje vertekend beeld.

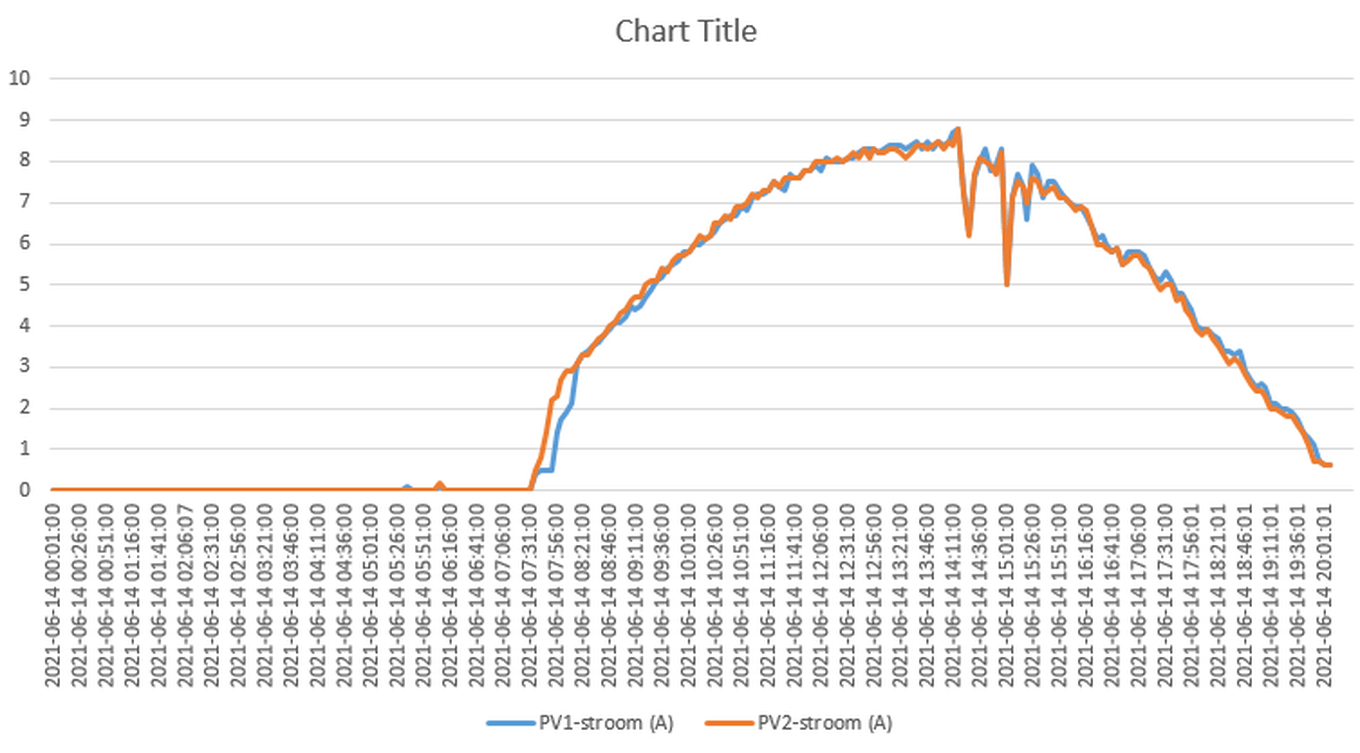

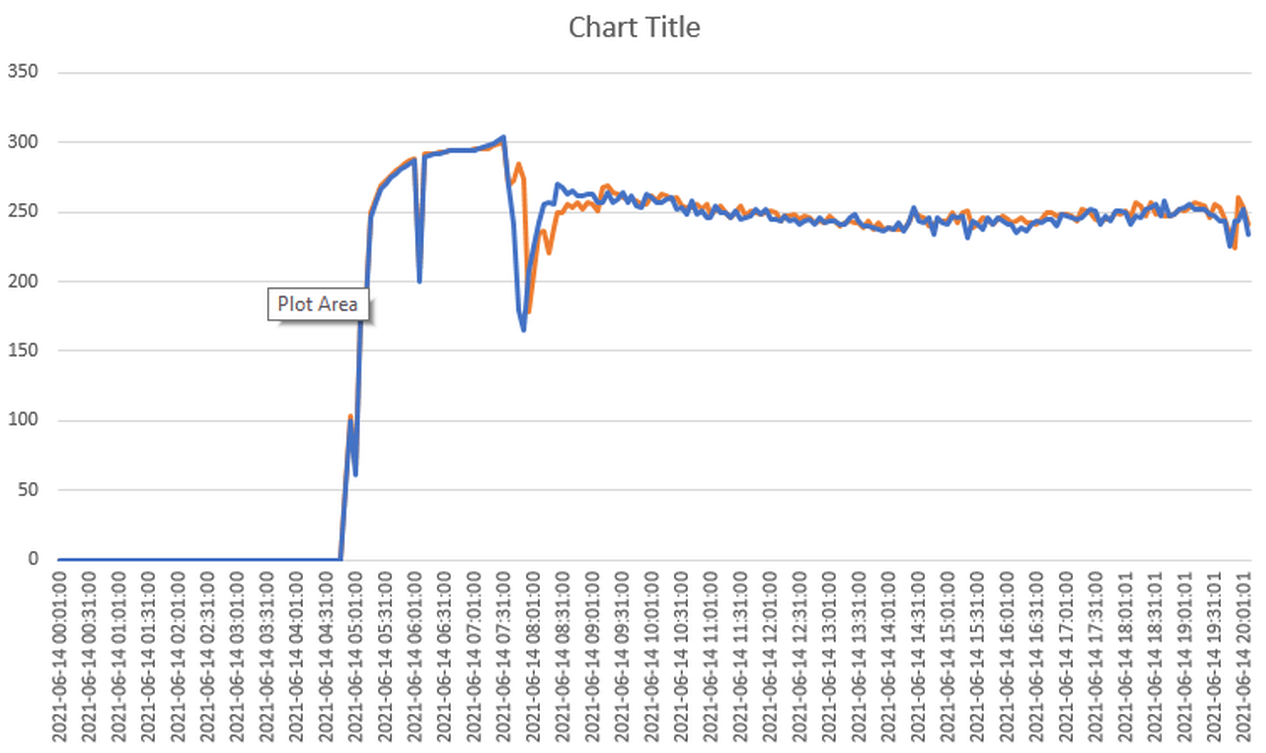

Spanning en Stroom:

[reneeke1970]

The_MAN schreef op maandag 14 juni 2021 @ 20:16:
[...]


Er valt de hele dag totaal geen schaduw op de panelen, alle bomen staan aan de noordkant van de panelen, Zit zo'n 2.5-3 meter tussen noordelijkste panelen en bladendek van de bomen. De foto is van de zuid-west kant, beetje vertekend beeld.

Spanning en Stroom:

[Afbeelding]

[Afbeelding]

Een omvormer die om half acht begint? Of is dit twee maanden geleden?
Mijn begint om kwart voor zes namelijk

[The_MAN]

reneeke1970 schreef op maandag 14 juni 2021 @ 20:23:
[...]

Een omvormer die om half acht begint? Of is dit twee maanden geleden?
Mijn begint om kwart voor zes namelijk

Ik heb begrepen dat een 3 fasen omvormer traag start vergeleken met een 1 fase omvormer. Ook liggen de panelen nogal plat, maar wat je kan zien is dat het voltage al om 5 uur op 250V staat, loopt alleen nog geen stroom, die begint pas om 7.30 inderdaad.

Snap achteraf niet waarom ze mij een 3 fasen omvormer heben aangesmeerd, eerst was het vanwege max vermogen, maar dan doen ze mij een 5kW 3 fasen omvormer, terwijl dat ook met een 1 fase omvormer had gekund.

[reneeke1970]

The_MAN schreef op maandag 14 juni 2021 @ 20:28:
[...]


Ik heb begrepen dat een 3 fasen omvormer traag start vergeleken met een 1 fase omvormer. Ook liggen de panelen nogal plat, maar wat je kan zien is dat het voltage al om 5 uur op 250V staat, loopt alleen nog geen stroom, die begint pas om 7.30 inderdaad.

Snap achteraf niet waarom ze mij een 3 fasen omvormer heben aangesmeerd, eerst was het vanwege max vermogen, maar dan doen ze mij een 5kW 3 fasen omvormer, terwijl dat ook met een 1 fase omvormer had gekund.

Een drie fase start helemaal niet later dan een één fase. Iemand die dat beweerd heeft nergens verstand van.
In jou geval kan de mpp zijn vermogen punt niet vinden omdat de string spanning veel te laag is. Koppel ze maar aan elkaar en je zult gelijk resultaat zien morgen.
Kun je dit zelf?

[The_MAN]

The-Source schreef op maandag 14 juni 2021 @ 20:16:
[...]

Ik weet niet waar deze 2string wijsheid vandaan komt. Qua vermogen heb ik bijna vergelijkbaar WP als TS op mijn dak, namelijk 5780 en ook in 2 strings op een 3Fase omvormer. Verschil is wel dat het bij mij onder een hoek ligt van 15Graden dacht ik. Met dit soort dagen wek ik z'n 37.5 a 39 KWh op. En dan valt op 1 string vanaf 19:00 toch echt wel een bak schaduw.

Ben wel benieuwd naar de onderbouwing.
Overigens is mijn omvormer wel ingesteld dat deze middelt tussen de fases en dus per fase gezien niet per definitie even veel levert. Vanmiddag met hoge staande zon gemeten en alle 3 de fases zaten tussen 232 en 234V

Per fase zou het voltage altijd ongeveer gelijk moeten zijn. Bij mij zijn de stromen ook nagenoeg hetzelfde, maar dat is het probleem niet denk ik.

Ik lees net in de product documentatie dat de omvormer nominaal graag 600Vdc ziet, ik neem

reneeke1970 schreef op maandag 14 juni 2021 @ 20:37:
[...]

Een drie fase start helemaal niet later dan een één fase. Iemand die dat beweerd heeft nergens verstand van.
In jou geval kan de mpp zijn vermogen punt niet vinden omdat de string spanning veel te laag is. Koppel ze maar aan elkaar en je zult gelijk resultaat zien morgen.
Kun je dit zelf?

Zit inderdaad net daar naar te kijken. Nominal DC is 600Vdc voor de omvormer, per string nu maar 250Vdc, dat lijkt me niet optimaal. Opstartspanning is 180V, 1 string lijkt me stuk beter. Ik wil ze wel zelf doorverbinden, maar aangezien ik het heb laten installeren, lijkt me dit niet het beste idee op dit moment. Wel een idee om het bedrijf te trainen

[reneeke1970]

The_MAN schreef op maandag 14 juni 2021 @ 20:52:
[...]


Per fase zou het voltage altijd ongeveer gelijk moeten zijn. Bij mij zijn de stromen ook nagenoeg hetzelfde, maar dat is het probleem niet denk ik.

Ik lees net in de product documentatie dat de omvormer nominaal graag 600Vdc ziet, ik neem
[...]


Zit inderdaad net daarna te kijken. Nominal DC is 600Vdc voor de omvormer, per string nu maar 250Vdc, dat lijkt me niet optimaal. Opstartspanning is 180V, 1 string lijkt me stuk beter. Ik wil ze wel zelf doorverbinden, maar aangezien ik het heb laten installeren, lijkt me dit niet het beste idee op dit moment. Wel een idee om het bedrijf te trainen

Maakt voor garantie of weet ik wat niet uit hoor, gewoon een plus en min aan elkaar, en dan aansluiten op alleen A.
Wel eerst omvormer uitschakelen.... Maar dat is hij nu al denk

[MatsuMatsu85]

Hoi misschien heb je er wat aan heb ook Solax omvormer, ding doet het prima heb wel 1 fase. Alleen qua schaduw management is ie niet geweldig, maar goed is ook geen Fronius of SMA. Als ik schaduw krijg schiet de string boven de 250V soms zelfs 260V, als er geen schaduw is draaien beide strings constant 211V, heb jij dan heel de dag schaduw je zit heel de dag boven de 250V?

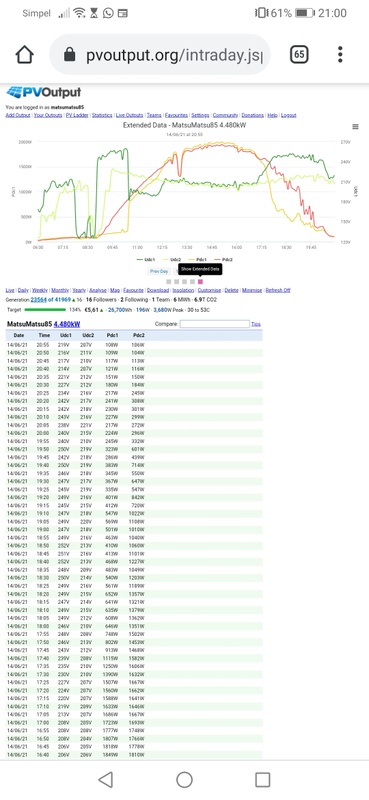

Zie hier extended data van mijn pvo:

[The_MAN]

MatsuMatsu85 schreef op maandag 14 juni 2021 @ 21:04:
Hoi misschien heb je er wat aan heb ook Solax omvormer, ding doet het prima heb wel 1 fase. Alleen qua schaduw management is ie niet geweldig, maar goed is ook geen Fronius of SMA. Als ik schaduw krijg schiet de string boven de 250V soms zelfs 260V, als er geen schaduw is draaien beide strings constant 211V, heb jij dan heel de dag schaduw je zit heel de dag boven de 250V?

Zie hier extended data van mijn pvo:

[Afbeelding]

Ik heb nooit schaduw, 250v is op zich goed met 8 panelen op een string...

[The_MAN]

reneeke1970 schreef op maandag 14 juni 2021 @ 20:56:
[...]

Maakt voor garantie of weet ik wat niet uit hoor, gewoon een plus en min aan elkaar, en dan aansluiten op alleen A.
Wel eerst omvormer uitschakelen.... Maar dat is hij nu al denk

Ga ik voor morgen proberen dan.

[MatsuMatsu85]

Ja dat is waar dacht wel schaduw te zien, maar dat zal dan wel reflectie van de bomen zijn. Was vergeten te zeggen dat er bij mij maar 7 panelen op een string zitten, dan is 250V prima 250:8=31,25 en 211:7=30,14 dus dat zit dan wel goed. Dan doen wat @reneeke1970 alles doorlussen op een string en kijken wat dat doet.

The_MAN schreef op maandag 14 juni 2021 @ 21:48:
[...]


Ik heb nooit schaduw, 250v is op zich goed met 8 panelen op een string...

[The_MAN]

reneeke1970 schreef op maandag 14 juni 2021 @ 20:56:
[...]

Maakt voor garantie of weet ik wat niet uit hoor, gewoon een plus en min aan elkaar, en dan aansluiten op alleen A.
Wel eerst omvormer uitschakelen.... Maar dat is hij nu al denk

Gisteravond alle 16 op 1 string gezet, begon vanochtend om 6.00 met opwekken... Niet veel tot nu toe, maar is ook niet zo zonnig als gisteren. Tot nu toe heb ik er een goed gevoel bij!

[964C2]

Solax 15 KW omvormer begon hier al te produceren om 5.10 uur.

[reneeke1970]

The_MAN schreef op dinsdag 15 juni 2021 @ 07:12:
[...]


Gisteravond alle 16 op 1 string gezet, begon vanochtend om 6.00 met opwekken... Niet veel tot nu toe, maar is ook niet zo zonnig als gisteren. Tot nu toe heb ik er een goed gevoel bij!

Hier in Brabant zit ik maar op derde van vermogen van gisteren, dus even geduld op zonnige dag. En je kunt met je buurman vergelijken natuurlijk

[964C2]

*

[ Voor 100% gewijzigd door 964C2 op 15-06-2021 07:32 . Reden: Dubbel gepost ]

[The_MAN]

964C2 schreef op dinsdag 15 juni 2021 @ 07:28:
Solax 15 KW omvormer begon hier al te produceren om 5.10 uur.

Hoeveel panelen op hoeveel strings?

[The_MAN]

reneeke1970 schreef op dinsdag 15 juni 2021 @ 07:28:
[...]

Hier in Brabant zit ik maar op derde van vermogen van gisteren, dus even geduld op zonnige dag. En je kunt met je buurman vergelijken natuurlijk

Ik snap dat het geen optimale dag is, maar zal zeker met de buurman vergelijken!

[964C2]

The_MAN schreef op dinsdag 15 juni 2021 @ 07:38:
[...]


Hoeveel panelen op hoeveel strings?

2 strings op plat dak :
18 x 375 Watt op Zuid op 10 graden helling
20 x 375 Watt op ZW op 10 graden helling
3 fase Solax 15 KW omvormer
Ligging in 0546 gebied

[The_MAN]

964C2 schreef op dinsdag 15 juni 2021 @ 08:28:
[...]

2 strings op plat dak :
18 x 375 Watt op Zuid op 10 graden helling
20 x 375 Watt op ZW op 10 graden helling
3 fase Solax 15 KW omvormer
Ligging in 0546 gebied

Ah kijk, ook meer panelen op 1 string, das fijn te lezen! Ik met 16 nu op 1 string voelt het al beter dan 2 x 8.

[reneeke1970]

964C2 schreef op dinsdag 15 juni 2021 @ 08:28:
[...]

2 strings op plat dak :
18 x 375 Watt op Zuid op 10 graden helling
20 x 375 Watt op ZW op 10 graden helling
3 fase Solax 15 KW omvormer
Ligging in 0546 gebied

Jou solax zal veel eerder aan gaan omdat je sneller het minimale vermogen haalt.
Drie fase gaat meestal pas aan zodra hij 35/50 watt kan genereren. En dat lukt met 38 vrij snel

[reneeke1970]

The_MAN schreef op dinsdag 15 juni 2021 @ 08:32:
[...]


Ah kijk, ook meer panelen op 1 string, das fijn te lezen! Ik met 16 nu op 1 string voelt het al beter dan 2 x 8.

22 is optimale, 24 of 25 kan ook nog.
Omdat mijn string in schaduw opstart durf ik zelfs tot 27 te gaan.

[ybos]

The_MAN schreef op dinsdag 15 juni 2021 @ 08:32:
[...]


Ah kijk, ook meer panelen op 1 string, das fijn te lezen! Ik met 16 nu op 1 string voelt het al beter dan 2 x 8.

Interessante materie, hier de situatie vergelijkbaar als bij jou...

16 panelen, 340W per stuk, en opbrengsten zijn nagenoeg gelijk als bij jou, maar mijn hoek is ongeveer 50 graden.
Alleen dan een Goodwe 3 fase omvormer. Ik ga ook eens in de documentatie kijken wat deze omvormer "lekker" vind.

Ik heb alleen dat de helft van de panelen in de avond wat in de schaduw komen, moet eig eens kijken naar het vermogensverschil in de avond tussen de 2 strings.

[genosis]

Kan het niet zijn dat je 1 "kapot" paneel er tussen hebt wat zorgt voor een lagere opbrengst?

[ybos]

Nou, even het boekje er bij gepakt. Mijn omvormer kan max 1000VDC input hebben, en nominaal 620V.
Hier was het rond de 250V per string. Nu gewoon bij de omvormer 1 input losgenomen en doorgekoppeld. Benieuwd wat het gaat doen

Thanks voor de nuttige info hier!

[The_MAN]

genosis schreef op dinsdag 15 juni 2021 @ 09:50:
Kan het niet zijn dat je 1 "kapot" paneel er tussen hebt wat zorgt voor een lagere opbrengst?

Kans is klein, op 2 strings had ik gelijke spanningen/stromen per string. Zou betekenen dat beide strings een kapot paneel zouden hebben. Lijkt me niet logisch. De panelen hebben ook een max Voltage van 34.2, wat bij 8 panelen op 1 string op 273V uitkomt, gister draaide hij rond de 250V, dus dat komt wel overeen.

ybos schreef op dinsdag 15 juni 2021 @ 10:09:
Nou, even het boekje er bij gepakt. Mijn omvormer kan max 1000VDC input hebben, en nominaal 620V.
Hier was het rond de 250V per string. Nu gewoon bij de omvormer 1 input losgenomen en doorgekoppeld. Benieuwd wat het gaat doen

Thanks voor de nuttige info hier!

Ja, ik snap de installateur niet, weet niet veel van elektrotechniek denk ik. Ik wou er juist niet zelf induiken afgelopen jaar (kennis van elektro is er wel, tijd niet), nu weet ik er meer van dan de installateur heb ik het idee. Mijn omvormer nominaal 600Vdc, max 800Vdc. Met 16 panelen van 34.2Vdc Max per paneel is het alleen maar logisch om ze op 1 string te zitten in mijn situatie. Mits de omvormer zelf slim genoeg zou zijn om 2 strings intern te stapelen, maar heb niet het idee dat dat gebeurd.

[timovd]

ybos schreef op dinsdag 15 juni 2021 @ 10:09:
Nou, even het boekje er bij gepakt. Mijn omvormer kan max 1000VDC input hebben, en nominaal 620V.
Hier was het rond de 250V per string. Nu gewoon bij de omvormer 1 input losgenomen en doorgekoppeld. Benieuwd wat het gaat doen

Thanks voor de nuttige info hier!

Let er wel op dat je nu geen inductielus creeert. Weet je hoe de kabels lopen? Als de kabels van beide strings langs elkaar lopen, zou het geen probleem moeten zijn, maar goed om te controleren.

[The_MAN]

timovd schreef op dinsdag 15 juni 2021 @ 10:35:
[...]

Let er wel op dat je nu geen inductielus creeert. Weet je hoe de kabels lopen? Als de kabels van beide strings langs elkaar lopen, zou het geen probleem moeten zijn, maar goed om te controleren.

Inductie op gelijkstroom? Het is 13 jaar geleden, maar volgens mij alleen last van bij wisselstroom.

[timovd]

The_MAN schreef op dinsdag 15 juni 2021 @ 10:38:
[...]


Inductie op gelijkstroom? Het is 13 jaar geleden, maar volgens mij alleen last van bij wisselstroom.

https://www.agentschaptel...oringen-door-zonnepanelen

[The_MAN]

timovd schreef op dinsdag 15 juni 2021 @ 10:40:
[...]

https://www.agentschaptel...oringen-door-zonnepanelen

Ok, interessant, verdenkt dan de inverter die troep de DC kant eruit stuurt en als je dat in een lus legt inderdaad als een grote antenna werkt. Niet de DC stroom zelf in ieder geval.

[ybos]

The_MAN schreef op dinsdag 15 juni 2021 @ 10:38:
[...]


Inductie op gelijkstroom? Het is 13 jaar geleden, maar volgens mij alleen last van bij wisselstroom.

Ik dacht exact hetzelfde! Blijkbaar dus wel een issue mogelijk.
Ik kijk het even aan. Ik weet niet hoe de huidige bekabeling nu ligt.

[cadsite]

The_MAN schreef op dinsdag 15 juni 2021 @ 10:26:
[...]Met 16 panelen van 34.2Vdc Max per paneel is het alleen maar logisch om ze op 1 string te zitten in mijn situatie.

Er wordt soms gekozen om over 2 strings te verdelen als er risico is op schaduwvorming op 1 van beide strings.
Misschien heeft hij hier meer voorrang aan gegeven?

[ybos]

Nou, dat "ff gauw" werkt niet.
Vanmorgen string 2 losgenomen en gewoon kortgesloten. grafiek ongeveer op de helft van het vermogen de hele dag, valt net het kwartje, lekker snugger...

Vanavond maar opnieuw proberen als het vermogen wat minder is en dan wel daadwerkelijk string 2 in serie zetten met string 1 (en ook even markeren zodat ik weet wat string 1 en wat string 2 was)

[The_MAN]

cadsite schreef op dinsdag 15 juni 2021 @ 13:26:
[...]

Er wordt soms gekozen om over 2 strings te verdelen als er risico is op schaduwvorming op 1 van beide strings.
Misschien heeft hij hier meer voorrang aan gegeven?

Die redenering snap ik eventueel wel, maar is bij ons overduidelijk niet het geval. Dat zeiden ze vantevoren al...

[The_MAN]

ybos schreef op dinsdag 15 juni 2021 @ 15:51:
Nou, dat "ff gauw" werkt niet.
Vanmorgen string 2 losgenomen en gewoon kortgesloten. grafiek ongeveer op de helft van het vermogen de hele dag, valt net het kwartje, lekker snugger...

Vanavond maar opnieuw proberen als het vermogen wat minder is en dan wel daadwerkelijk string 2 in serie zetten met string 1 (en ook even markeren zodat ik weet wat string 1 en wat string 2 was)

Haha, het is niet moeilijk, maar kan toch fout gaan blijkt!

[The_MAN]

OK, vandaag wordt een interessante dag! Zag net dat ik 's ochtends trouwens heel even schaduw heb van de bomen aan de noordzijde. De zon komt noordelijk op!

[Fabian]

The_MAN schreef op woensdag 16 juni 2021 @ 08:17:
De zon komt noordelijk op!

Ik zou een nieuw compas halen

[The_MAN]

Fabian schreef op woensdag 16 juni 2021 @ 08:24:
[...]


Ik zou een nieuw compas halen

Haha, OK, oosten, maar op een manier dat de bomen ten noorden van ons huis schaduw geven 's ochtends... Maar dat is erg kort gelukkig. Nu al weer voorbij.

[reneeke1970]

The_MAN schreef op woensdag 16 juni 2021 @ 08:27:
[...]


Haha, OK, oosten, maar op een manier dat de bomen ten noorden van ons huis schaduw geven 's ochtends... Maar dat is erg kort gelukkig. Nu al weer voorbij.

En daarom start je mpp dus niet voorheen. Volgens data sheet kan het maar in praktijk gewoon niet. 8 panelen op drie fase werkt gewoon niet, al zegt het boekje vanaf 100 volt starten, vergeet het maar

[The_MAN]

reneeke1970 schreef op woensdag 16 juni 2021 @ 09:59:
[...]

En daarom start je mpp dus niet voorheen. Volgens data sheet kan het maar in praktijk gewoon niet. 8 panelen op drie fase werkt gewoon niet, al zegt het boekje vanaf 100 volt starten, vergeet het maar

Het boekje zegt vanaf 180V starten, maar merkte al dat dat over het algemeen niet gebeurde inderdaad.

Al met lijkt het nu iets beter te zijn, maar ben nog steeds niet helemaal tevreden. Gisteren 5% minder opbrengst dan de buurman, die toch echt 9,5% minder geinstalleerd vermogen heeft...

Als het aan de hellingshoek ligt, had ik het netjes gevonden een alternatief te bieden als installateur en als het niet anders kan, dan moeten ze dat zeggen. Zelf vind ik 4-5 graden erg weinig, maar als daardoor er wel 16 panelen op kunnen en anders niet, ok, dan is het prima.

Andere buren hebben een schans van 1m hoog, dat vind ik zelf ook geen gezicht eerlijk gezegt...

Nog een ander punt: PV input 200w hoger dan AC output, is dat normaal? Vind ik aan de hoge kant, maar snap dat een 3 phase omvormer wel wat meer verbruik/minder efficientie heeft dan enkel fase misschien?

[reneeke1970]

The_MAN schreef op woensdag 16 juni 2021 @ 11:48:
[...]


Het boekje zegt vanaf 180V starten, maar merkte al dat dat over het algemeen niet gebeurde inderdaad.

Al met lijkt het nu iets beter te zijn, maar ben nog steeds niet helemaal tevreden. Gisteren 5% minder opbrengst dan de buurman, die toch echt 9,5% minder geinstalleerd vermogen heeft...

Als het aan de hellingshoek ligt, had ik het netjes gevonden een alternatief te bieden als installateur en als het niet anders kan, dan moeten ze dat zeggen. Zelf vind ik 4-5 graden erg weinig, maar als daardoor er wel 16 panelen op kunnen en anders niet, ok, dan is het prima.

Andere buren hebben een schans van 1m hoog, dat vind ik zelf ook geen gezicht eerlijk gezegt...

Nog een ander punt: PV input 200w hoger dan AC output, is dat normaal? Vind ik aan de hoge kant, maar snap dat een 3 phase omvormer wel wat meer verbruik/minder efficientie heeft dan enkel fase misschien?

Die 200 watt is je omzet verlies inderdaad, is normaal.
Jij zegt 4/5 graden, maar 5 graden is een stijging van 9 cm op 1 meter, volgens mij haal jij dat niet?

[Lardman]

Het is vandaag geen goede dag om records te verwachten qua zonnepanelen

[WackoH]

reneeke1970 schreef op woensdag 16 juni 2021 @ 13:36:
[...]
Die 200 watt is je omzet verlies inderdaad, is normaal.

Ik weet het niet. 200 max. 4000W is 5% verlies.
Dat is weliswaar normaal voor APS QS1 (peak efficiency van van 96.5% opgeven, EU efficiency niet gespecificeerd), maar een moderne stringomvormer zou toch beter moeten doen.

De Solax van TS zou dan ook een EU efficiency van 97.8% moeten hebben (en max. 98.3%). Stel dat dat de max. AC van 5500 W is, dan geeft dat een verlies van 120 W. Tja, dat lijkt wel significant verschillende met de 200W. Maar misschien alleen een meetfout van de DC of AC zijde?

[reneeke1970]

WackoH schreef op woensdag 16 juni 2021 @ 13:58:
[...]

Ik weet het niet. 200 max. 4000W is 5% verlies.
Dat is weliswaar normaal voor APS QS1 (peak efficiency van van 96.5% opgeven, EU efficiency niet gespecificeerd), maar een moderne stringomvormer zou toch beter moeten doen.

De Solax van TS zou dan ook een EU efficiency van 97.8% moeten hebben (en max. 98.3%). Stel dat dat de max. AC van 5500 W is, dan geeft dat een verlies van 120 W. Tja, dat lijkt wel significant verschillende met de 200W. Maar misschien alleen een meetfout van de DC of AC zijde?

Dit is nou precies waarom ik zeker weet dat een micro omvormer beter presteert, die 97.3 rendement haal je maar in heel klein gebied, de juiste vermogen belasting, de juiste string spanning, en die factoren haalt niemand, toch zeker niet over de hele dag.

Ik heb al wel twintig omvormers aan de muur gehad en geen eentje is boven 96 procent gekomen

[WackoH]

Je hebt gelijk en was me net voor

Ik zat me nl. net te bedenken dat de 1 fase Growatt 3000-S in m'n test opstelling best warm wordt voor die 1000W die er nu op staat. Maar dat kan wel kloppen als je er van uit gaat de efficiency relatief laag is omdat de stringspanning maar ~115 V is. Die spanning moet naar de busspanning van ~360V gelijkspanning.

Als ik Ppv op Pac deel, kom ik overigens op gemiddeld 97.8% voor vandaag uit. Dat is wel gek en verdacht want de opgegeven max. en EU efficiency zijn maar 97 en 96.5%.

Het AC vermogen klopte in het verleden wel heel aardig met een onafhankelijk kWh meter. Dus blijkbaar wordt het Ppv vermogen wat onderschat. Da's niet erg

[reneeke1970]

WackoH schreef op woensdag 16 juni 2021 @ 14:45:
Je hebt gelijk en was me net voor

Ik zat me nl. net te bedenken dat de 1 fase Growatt 3000-S in m'n test opstelling best warm wordt voor die 1000W die er nu op staat. Maar dat kan wel kloppen als je er van uit gaat de efficiency relatief laag is omdat de stringspanning maar ~115 V is. Die spanning moet naar de busspanning van ~360V gelijkspanning.

Als ik Ppv op Pac deel, kom ik overigens op gemiddeld 97.8% voor vandaag uit. Dat is wel gek en verdacht want de opgegeven max. en EU efficiency zijn maar 97 en 96.5%.

Het AC vermogen klopte in het verleden wel heel aardig met een onafhankelijk kWh meter. Dus blijkbaar wordt het Ppv vermogen wat onderschat. Da's niet erg

Ik kan ook mooi tussen tigo en omvormer vergelijken, gemiddeld 95 procent ongeveer, ook wel eens 97 maar ook wel eens 92 ....
