4-draads ontstoringscodensator boormachine defect

[BasilFX]

Ik heb een oude boormachine gekregen, waarvan de ontstoringscondensator defect is. Betreft een Metabo SB E 480/2 S automatic R+L. Condensator betreft onderstaand beestje, met vier draden. De opdruk is 0.15 uF + 2x 2500 pF XY + 0.1 uF X.



Het beestje is oud genoeg, dat ik geen schakelschema kan vinden hoe dit aangesloten zit. Nameten gaat lastig, omdat er ook nog een schakelaar en snelheidsregeling (?) in zit. In de aan-stand meet ik dat de blauwe en zwarte draad over de L + N zit, de witte aan de spoel van de motor zit en de bruine draad (solide transparant) gaat naar het metalen deel van de motor ("aarde").

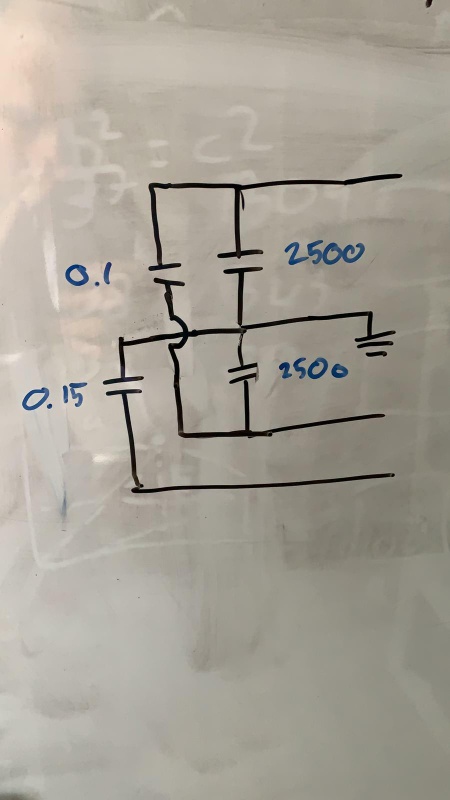

Ik heb mij suf-gegoogled naar hoe dit hoort te werken. Ik kan geen gelijk(waardig) component vinden, dus ik weet ook niet hoe dit 'vanbinnen' aangesloten zit. Ik ben veel 3- of 5-draadscondensatoren tegengekomen, maar niet met 4 draden. Ik vermoed dat de condensator van binnen als volgt is aangesloten, waarbij ik vermoed dat de 2500 pF over de L + N zit (de 0.1 uF en 0.15 uF is gegokt, maar zal niet veel uitmaken).



Weggooien is zonde, dus mijn vragen:

1. Kloppen mijn vermoedens hoe dit aangesloten zit?
2. Wat heb ik nodig om dit onderdeel te vervangen? Zou een 3-draads condensator met nog een losse condensator ook werken?

(ik ben o.a. dit en dit topic tegengekomen, maar in beide gevallen gaat het niet om een filter met drie condensatoren)

[ Voor 0% gewijzigd door BasilFX op 12-04-2021 12:20 . Reden: typo's ]

[HansL58]

Hi BasilFX,

De Metabo van mijn vader, zelfde type, heeft ook het probleem van defecte condensator. Heb jij een oplossing gevonden? En zou je die willen delen?
Bvd :-)

[BasilFX]

Helaas nog geen oplossing gevonden.

[Candymirror]

In mijn Bosch boormachine zit een 3 draadstaal ontstorings condensator die defect was. Hoewel ik inmiddels een vervangende heb aangeschaft gebruik ik mijn boormachine al geruime tijd zonder ontstorings condensator. Ik heb hem er uit geknipt. Als deze 4 draaide versie uitsluiten als ontsporing is bedoeld, ben je hem technisch gezien ook niet nodig om de boormachine werkend te hebben.

Ik merk zonder de ontsporing condensator in ieder geval geen verstoringen in elektronische apparaten in de buurt.

[Flake]

Candymirror schreef op zondag 20 juni 2021 @ 14:45:
Ik merk zonder de ontsporing condensator in ieder geval geen verstoringen in elektronische apparaten in de buurt.

Totdat je hem een keer fatsoenlijk laat testen. Die dingen zitten daar om een reden.

Ik vind het component een beetje dubieus, die schakeling die erin zit moet wel applicatie specifiek zijn voor dit ding, dus dat je off the shelf een fatsoenlijke vervanger kan vinden betwijfel ik. De kwaliteit hiervan laat kennelijk te wensen over nu meerderen zich al hebben gemeld, ik gok op basis van de foto dat dit drukschade is. Dat ding eruit knippen en zonder werken raad en keur ik af, dus als vervangen ook niet lukt dan zie ik geen fatsoenlijke oplossing. Lijkt op een lullig ontwerpfoutje waardoor deze boormachines gewoon niet oud zullen worden.

[Tens]

Flake schreef op zondag 20 juni 2021 @ 21:22:
Lijkt op een lullig ontwerpfoutje waardoor deze boormachines gewoon niet oud zullen worden.

hoe oud denk je dat die machine is?

[Anoniem: 454358]

Probeer het eens bij deze verkoper https://www.ebay.de/itm/X...-0-1uF-2-5n-/171987961587 die lijkt zelf wat vervangings onderdelen te knutselen.
