Zonnepanelen vervangen of aanvullen

[assje]

SInds 2015 heb ik zonnepanelen op mijn woning via een samen kopen actie in de gemeente. Destijds gekozen voor een eenvoudige oplossing:

• Tussen ventilatiepijpjes, geen aanpassing nodig
• Aansluiting op wasmachinegroep via PV-verdeler (kabel binnendoor lastig)

Beoogde opbrengst was ruimschoots meer dan verbruik op dat moment. Inmiddels hebben we twee elektrische auto's in ons huishouden en zijn we van plan binnen paar jaar te gaan verwarmen met een warmtepomp.

Nu was er opnieuw een samenkopen initiatief via de gemeente en had ik me daar voor ingeschreven. Idee dat ik bedacht had was om huidig set op mijn garage te leggen en dan een nieuw groter set op mijn dak te leggen. Al snel bleek echter dat de panelen die hier aangeboden worden hoger zijn dan mijn huidige en dat een probleem is bij portrait opstelling. Maar, inmiddels zit het idee om uit te breiden wel in mijn hoofd dus wil ik eens advies vragen wat een logische oplossing zou zijn.

Derhalve zit ik met twee vraagstukken:

A: Welke aanpassing kiezen:

1. Niets doen
2. Panelen bijleggen op huidige omvormer
3. Nieuwe panelen leggen op huidige omvormer
4. Panelen & omvormer vervangen op huidige PV-verdeler
5. Panelen & omvormer vervangen + nieuwe kabel

B: Opties voor huidige installatie

1. Op garage leggen
2. Marktplaats
3. Aanbieden aan buren

Mijn dak ziet er als volgt uit:


Afmeting dak(pannen):
• Breedte 42*15,0 = 630,0cm
• Hoogte 16*32,8 = 524,8cm

Huidige panelen: BenQ Solar 260WP Green Triplex PM060P00
• Breedte 4*98,3 = 393,2cm (236,8cm)
• Hoogte 3*163,9 = 491,7cm (33,1cm)

Huidige installatie:
• BenQ Solar 260WP Green Triplex PM060P00 12x260=3.120Wp
• Omniksol-3k-TL2 (Aangesloten op groep wasmachine via PV-verdeler)
• Opbrengst 2020: 3.681kWh
• Piekopbrengst ca. 2.850W (ca. 90% Wp)

Qua hoogte lijkt het duidelijk dat 165cm echt de maximum is als ik 3 rijen in portrait boven elkaar wil. Landscape zou kunnen maar liever niet tenzij het echt groot voordeel heeft; de hele straat/buurt ligt alles portrait. Qua breedte zou ik 1 of 2 rijen bij kunnen leggen of panelen met alternatieve afmeting kunnen overwegen. Op internet zoeken o.b.v. afmeting blijkt lastig dus ik hoop op expertise van medetweakers. Ventilatiepijp links is van mijn badkamer, die kan ik overwegen aan te passen naar een ventilatiepan. De pijp rechts is van de buurman/woningbouwvereniging, ik verwacht weinig kans op medewerking daar hetzelfde te doen. Links kan ik in principe tot de erfgrens, rechts zal ik rekening moeten houden met de schaduw van de pijp van de buurman (welke afstand is raadzaam?)

Huidige omvormer lijkt vrij fors gedimensioneerd voor de panelen die er op liggen. Wellicht zou ik dus kunnen overwegen simpelweg 1 of 2 rijen van dezelfde panelen bij te leggen of zelfs andere panelen op de huidige omvormer aan te sluiten. Enig aftoppen ben ik niet zo huiverig voor maar het moet technisch wel kunnen/mogen natuurlijk. Alternatief is nu toch een kabel naar boven brengen, dan moeten er wat koven open maar dat zal in de toekomst toch een keer moeten voor de warmtepomp. Hoofdaansluiting is nog 1x35A maar meterkast reeds vervangen voor 3 fase, aanpassing naar 3x25A is op enig moment de bedoeling.

Ik wil niet overwegen zelf te leggen, dit zal dus uitbesteed worden. Eventueel heb ik wel een maatje die een bedrijf in leggen van zonnepanelen leggen heeft maar niet al te dichbij dus dan weet ik alsnog graag zelf wat ik wil.

In eerste instantie had ik het idee het huidige set op het dak van mijn garage te leggen, dat zou er dan als volgt uitzien:


Om er 12 kwijt te kunnen moeten ze in portrait 2x6 en kom ik op een hoek van 30gr uit en daardoor vrij hoog. De garage staat op 5m achter het huis pal op het noorden, of dit een zinvol plan is betwijfel ik dus een beetje, zeker in combinatie met de omvormer die toch al fors gedimensioneerd was maar op deze manier zwaar over gedimensioneerd zal zijn.

Reden om dit te overwegen was omdat ik er vanuit ging dat mijn set in verkoop niet veel op zou leveren. Dus even de vraag wat een set zoals dat van mij als marktwaarde zou hebben. Als dat nog enigszins fatsoenlijk is is er snel iets voor te zeggen maar gewoon opnieuw te beginnen. Eventueel heb ik nog buren 2 huizen verder die wellicht interesse hebben, dat zou een efficiënte actie zijn om ze direct om te leggen als bij mij een nieuw set gelegd wordt. In dat geval kan ik altijd nog eens kijken voor iets leuks dat goed pas is op mijn garage; zoiets zou ik ook wel zelf als hobby project willen doen.

Ben zeer benieuwd naar de tips/adviezen van de Tweakers met meer kennis/ervaring in deze materie.

[Voor 8% gewijzigd door assje op 09-03-2021 21:40]

[lothar]

Kan je ook op de andere kant panelen kwijt?

Als je landscape legt kan je 3x5hoog panelen plaatsen van 2x1 meter. Wel krap met afstromend water maar dat gaat nu ook goed.

15x390 oid

[assje]

lothar schreef op dinsdag 9 maart 2021 @ 21:40:
Kan je ook op de andere kant panelen kwijt?

Op noord heb ik nu twee dakramen en overwegen we in de toekomst mogelijk nog een dakkapel; hier wil ik in principe dus niets doen.

Als je landscape legt kan je 3x5hoog panelen plaatsen van 2x1 meter. Wel krap met afstromend water maar dat gaat nu ook goed.

15x390 oid

Als er in portrait echt geen zinvolle oplossing te vinden is zou dat een mogelijkheid zijn. Hoogte wordt dan wel nog iets krapper dan hij nu al is en de breedte niet volledig benut.

Uit een post van @AUijtdehaag vond ik Yingly 345Wp met een afmeting van 1622mm x 1068mm; dan zou wellich een optie zijn:
3x5 = 5.175Wp met een breedte van 534cm

Scheelt dan 12% met de landscape optie, dat zou dan de overweging zijn m.b.t. uitstraling t.o.v. rest van de straat.

Idealiter zou ik denk ik een paneel vinden met dezelfde afmeting als mijn huidige (165x98) maar een hogere opbrengst, daar zou ik er 18 van kwijt kunnen (3x6 in portrait) en op een breedte van 590cm komen (als dat geen issue is met schaduw van het pijpje). Het lukt mij alleen niet echt panelen te zoeken/vinden op basis van exacte afmeting.

[Voor 34% gewijzigd door assje op 09-03-2021 21:51]

[busscherski]

- landscape
Panelen zijn tegenwoordig half-cell, dus zien ze eruit als 2 kleine panelen.
Met deze 2x1 meter panelen zie je dus vlakjes van 1x1 meter en als ze op een schuin dak liggen wordt het lastig om het verschil tussen portrait en landscape te zien. (dat zie je pas als je ziet dat het 5 halve paneeltjes boven elkaar zijn en dus geen portrait kan zijn)
https://www.winkelman-zon...-half-cut-perc-395wp.html
Als er 5 hoog en 3 breed passen dan is je dak optimaal vol.

- korte panelen
Dan kom je al snel uit bij de korte panelen specialist (Sun-solar) met de Yingli's of Panasonic's (bieden ook niet veel leveranciers aan)

Maar goed, eigenlijk heb je vrijwel alleen bij de bekende webshops uitgebreide keuze welk paneel je wilt.

Op een plat dak oost-west 30 graden helling moet je gewoon niet doen, dat is te hoog.

[AUijtdehaag]

Zelfde maat?
https://www.sun-solar.nl/.../zonnepanelen/amerisolar/
Maar ze zijn op denk ik.

[assje]

busscherski schreef op dinsdag 9 maart 2021 @ 21:54:
- landscape
Panelen zijn tegenwoordig half-cell, dus zien ze eruit als 2 kleine panelen.
Met deze 2x1 meter panelen zie je dus vlakjes van 1x1 meter en als ze op een schuin dak liggen wordt het lastig om het verschil tussen portrait en landscape te zien. (dat zie je pas als je ziet dat het 5 halve paneeltjes boven elkaar zijn en dus geen portrait kan zijn)
https://www.winkelman-zon...-half-cut-perc-395wp.html
Als er 5 hoog en 3 breed passen dan is je dak optimaal vol.

Qua hoogte snoep ik er dan nog eens 8cm af t.o.v. huidige situatie, hoe beoordeel ik of dat nog acceptabel is? Moet ik bijvoorbeeld de breedte van mijn goot opmeten? In de breedte komt dit op 603cm, daarmee kom ik rechts op 57cm vanaf hart van het ventilatiepijpje, zou het verlies daarvan meevallen?

Dit komt op 5.925Wp, dat zet wel zoden aan de dijk.... Op deze manier ben ik ook weer bij een meer gebruikelijke paneelmaat, deze optie begint me steeds meer aan te staan, bedankt voor de suggestie. Ik zie nu dat bij Winkelman (de winkel die jij linkte) je kunt filteren op paneelmaat, dat is wel top!

Op een plat dak oost-west 30 graden helling moet je gewoon niet doen, dat is te hoog.

Dat gevoel had ik al een beetje, iemand een idee wat de marktwaarde van een gebruikt set zoals dat van mij zou zijn?

AUijtdehaag schreef op woensdag 10 maart 2021 @ 00:53:
Zelfde maat?
https://www.sun-solar.nl/.../zonnepanelen/amerisolar/
Maar ze zijn op denk ik.

Goede suggestie, hoe vind je zoiets nou? Van 260 naar 320Wp met dezelfde afmeting zou ook mooi zijn, dan kan ik 3*6 in portrait kwijt.

Dan moet ik ze alleen wel kunnen vinden en een leverancier vinden die ze voor me wil/kan kopen en plaatsen.

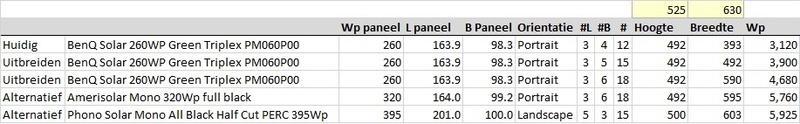

Even op een rijtje gezet:


Ergens tussen de 5500 en 6000Wp zou in optimaal geval dus mogelijk zijn, wat voor omvormer hang ik daar dan aan? Moet ik dan sowieso 3-fase overwegen? In dat geval kan ik nu sowieso al beginnen met binnen de boel openbreken om een leiding naar zolder te realiseren.

[Voor 7% gewijzigd door assje op 10-03-2021 08:46]

[busscherski]

Inderdaad krap maar dat is het doel.
Hoeveel heb je nu over boven en onder? Net iets meer of net iets minder dan een dakpan?
Met een halve dakpan gaat de regen er vaak ook wel in maar dat moet je overleggen met je installateur.

Maak je niet druk over schaduw van dat pijpje, dat komt goed.

Dat gevoel had ik al een beetje, iemand een idee wat de marktwaarde van een gebruikt set zoals dat van mij zou zijn?

Plaats maar een advertentie op Marktplaats inclusief van het dak halen denk ik nog geen duizend euro.
Hoeveel kun je er op dat dak kwijt richting zuid?

Ergens tussen de 5500 en 6000Wp zou in optimaal geval dus mogelijk zijn, wat voor omvormer hang ik daar dan aan? Moet ik dan sowieso 3-fase overwegen?

De omvormer zou ik op minstens 85% van het aantal Wp kiezen. Dan lukt 5 kW enkelfase wel.

Maar als je toch naar 3 fase wilt zou ik dat meteen doen en daar de BTW van terugvragen. Achter een 3x25A aansluiting is een 3.68 kW omvormer namelijk het maximum als je selectief wilt afzekeren. (vind ik niet essentieel bij omvormers)

[AUijtdehaag]

assje schreef op woensdag 10 maart 2021 @ 08:34:
[...]

Goede suggestie, hoe vind je zoiets nou?

Ik kwam deze ook nog tegen:
https://solarmagazine.nl/productzoeker/2/zonnepanelen/

[assje]

busscherski schreef op woensdag 10 maart 2021 @ 08:56:

Hoeveel kun je er op dat dak kwijt richting zuid?

Op de garage bedoel je? Nog niet bekeken maar ik zou juist liever oost-west willen om wat meer spreiding te hebben. Maar, ik denk dat beter een keer kijken voor wat panelen die goed passen onder lage hoek met een ondergedimensioneerde omvormer.

De omvormer zou ik op minstens 85% van het aantal Wp kiezen. Dan lukt 5 kW enkelfase wel.

Maar als je toch naar 3 fase wilt zou ik dat meteen doen en daar de BTW van terugvragen. Achter een 3x25A aansluiting is een 3.68 kW omvormer namelijk het maximum als je selectief wilt afzekeren. (vind ik niet essentieel bij omvormers)

De keuze voor mij is ofwel de PV-verdeler op wasmachine handhaven of koof openbreken en dan direct goed doen.

Ik denk dat ik toch maar ga besluiten vervanging van de panelen meer op de lange baan te schuiven tot ik ook aan de slag ga met de warmtepomp.

[Tsurany]

Vangt je garage minder zon dan deze kant van het dak? Anders lijkt verplaatsen mij niet heel zinvol gezien de tijd/kosten die daar mee gepaard gaan en is het nieuwe systeem direct op de garage leggen misschien wel het meest praktisch. Dan leg je daar gewoon de nieuwe panelen neer in oost/west opstelling. Eventueel optimizers als je veel last hebt van schaduw maar hij lijkt aardig vrij te liggen.

[assje]

Tsurany schreef op vrijdag 12 maart 2021 @ 10:28:
Vangt je garage minder zon dan deze kant van het dak? Anders lijkt verplaatsen mij niet heel zinvol gezien de tijd/kosten die daar mee gepaard gaan en is het nieuwe systeem direct op de garage leggen misschien wel het meest praktisch. Dan leg je daar gewoon de nieuwe panelen neer in oost/west opstelling. Eventueel optimizers als je veel last hebt van schaduw maar hij lijkt aardig vrij te liggen.

Ja veel minder, ik weet het niet precies maar in voorjaar en najaar komt de zon niet over het huis heen vermoed ik.

Ik denk dat ik inmiddels heb besloten het volgende te doen:

• Nu even niets doen
• Zodra ik aan de slag ga met leidingen naar boven (ivm warmtepomp) direct kabel mee naar boven
• Dan eens kijken naar nieuw set om het dak van de woning mooi vol te krijgen
• Huidig set bied ik aan aan de buren (kan wellicht direct mee omgelegd worden) of voor klein bedragje op MP
• Als alles klaar is nog een keer kijken op MP voor een hobbyproject op de garage

[busscherski]

Als je afwacht verspil je natuurlijk wel kostbare 'salderingsregeling tijd'. De terugverdientijd is nu mogelijk korter dan het dan zal zijn.

Ik weet niet wat er bij de warmtepomp installatie allemaal door die leidingkoof moet. Ik heb deze woning zelf gasloos gemaakt en daarvoor alleen in het toilet een halve meter leidingkoof open gemaakt. (en de spac was daar toch al lelijk)

Ik weet niet of je een 3000 of een 3680 W PV verdeler hebt. Maar dat kan een 3680 W versie worden.

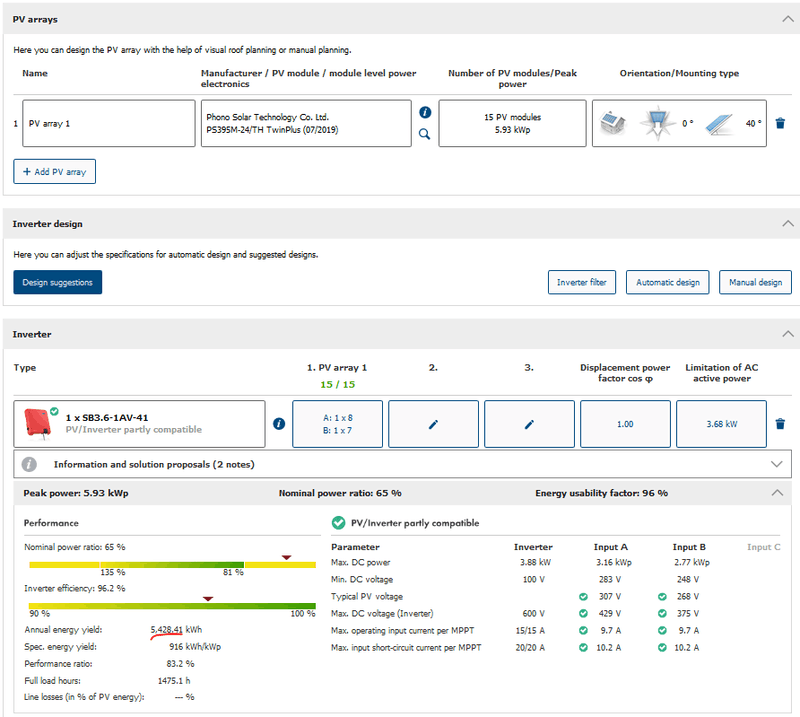

Als je die 15 x 395 Wp panelen nu op een 3680 W omvormer aansluit (relatief erg klein voor Nederland) dan werkt het ook allemaal nog prima. Omdat de omvormer relatief klein is ga je veel `aftoppen`. Dat betekent dat op zonnige momenten, de omvormer minder energie terugleverd dan de panelen eigenlijk hadden gewild.
Dit heeft geen negatief effect op de opbrengst in het eerste deel van de ochtend en het laatste deel van de middag en in geval er bewolking is. O jaarbasis kost dit `maar` 4% van de jaaropbrengst.
Zo krijg je toch nog 5428 kWh per jaar van je dak.



Een ander alternatief is natuurlijk om bijvoorbeeld de DC kabels buitenlangs naar beneden te brengen en de omvormer buiten onder een afdakje te hangen ofzo.

[assje]

assje schreef op vrijdag 12 maart 2021 @ 10:58:
Ja veel minder, ik weet het niet precies maar in voorjaar en najaar komt de zon niet over het huis heen vermoed ik.

Ik denk dat ik inmiddels heb besloten het volgende te doen:

• Nu even niets doen
• Zodra ik aan de slag ga met leidingen naar boven (ivm warmtepomp) direct kabel mee naar boven
• Dan eens kijken naar nieuw set om het dak van de woning mooi vol te krijgen
• Huidig set bied ik aan aan de buren (kan wellicht direct mee omgelegd worden) of voor klein bedragje op MP
• Als alles klaar is nog een keer kijken op MP voor een hobbyproject op de garage

Inmiddels zijn we alweer een jaar verder, wat gaat de tijd toch snel. Inmiddels ligt mijn kabel naar boven en staat er een dakkapel op mijn woning. Verder blijkt mijn uitstelgedrag inderdaad slechte timing want met de gestegen energieprijzen wil heel Nederland nu zonnepanelen.

Desalniettemin wil ik nu toch maar door gaan pakken en wil ik daarbij ook het dak van de dakkapel op noord meenemen in de overweging:


Met wat ik hier op GOT gelezen had over micro omvormers leek me dat voor mijn situatie een mooie oplossing. Daarmee kwam ik dan op het volgende:


Ik heb contact gehad met een lokale leverancier waarmee het wel goed klikt. Hij adviseert echter om toch gewoon voor Solar edge omvormer met optimizer te gaan (1x voor woning+dakkapel + 1x voor schuur).


Aanbieding komt inclusief BTW op:

• Woning 17x Sharp 400Wp €10.201 (13 woning Z + 4 dakkapel OW) + SolarEdge SE6k-E met 17 optimizers S440
• Garage 6x Sharp 400Wp €4.416 (2x3 OW)+ SolarEdge E2200H met 6 optimizers

Inclusief:

• Verwijderen huidige PV panelen
• Vervangen schoorsteen voor ventilatiepan
• Aardlekautomaat

Samen komt het netto op €12.206 voor 9.200Wp dus €1,33/Wp.

Ik heb besloten gebruik te willen maken van een energiebespaarlening die ik nog tegen mooi rentepercentage vast had staan. Dat wil dan wel zeggen dat ik er baat bij heb alles in 1x bij één leverancier te doen om het makkelijk te houden.

Zijn hier wellicht meningen over de keuze voor optimizers v.s. micro's en de aanbieding an-sich? Ik zou nog steeds blij zijn mijn zuid-dak zou optimaal mogelijk te vullen maar als ik het niet zelf ga leggen (b)lijkt het toch lastig een partij te vinden die net het optimale paneel biedt.

[Voor 8% gewijzigd door assje op 19-04-2022 16:43]

[teacher]

Lees even de startpost van het solaredge topic door: Het grote SolarEdge topic
En dan vooral het stuk over minimale optimizers en de rekenvoorbeelden mbt optimizer clipping.

Vraag dus ook aan de installateur de designer berekening en dan nog een keer met de s500b optimizers.

En waarom 2 omvormers met magere strings, terwijl solaredge lekker ruim in zn jasje wil zitten?

Vraag dus ook de berekening "alles in 1 string" op een iets dikkere omvormer, hier ook weer met s440, maar ook met s500b.

[Voor 41% gewijzigd door teacher op 19-04-2022 16:53]

[assje]

teacher schreef op dinsdag 19 april 2022 @ 16:47:
En waarom 2 omvormers met magere strings, terwijl solaredge lekker ruim in zn jasje wil zitten?

Vraag dus ook de berekening "alles in 1 string" op een iets dikkere omvormer, hier ook weer met s440, maar ook met s500b.

In principe is een kabel van de schuur naar de woning geen onderdeel van de overweging, ik zou dus altijd een losse omvormer nodig hebben voor de schuur (vandaar het idee van micro omvormers).

[simonhoi]

assje schreef op dinsdag 19 april 2022 @ 16:29:
[...]


Inmiddels zijn we alweer een jaar verder, wat gaat de tijd toch snel. Inmiddels ligt mijn kabel naar boven en staat er een dakkapel op mijn woning. Verder blijkt mijn uitstelgedrag inderdaad slechte timing want met de gestegen energieprijzen wil heel Nederland nu zonnepanelen.

Desalniettemin wil ik nu toch maar door gaan pakken en wil ik daarbij ook het dak van de dakkapel op noord meenemen in de overweging:
[Afbeelding]

Met wat ik hier op GOT gelezen had over micro omvormers leek me dat voor mijn situatie een mooie oplossing. Daarmee kwam ik dan op het volgende:
[Afbeelding]

Ik heb contact gehad met een lokale leverancier waarmee het wel goed klikt. Hij adviseert echter om toch gewoon voor Solar edge omvormer met optimizer te gaan (1x voor woning+dakkapel + 1x voor schuur).
[Afbeelding]

Aanbieding komt inclusief BTW op:

• Woning 17x Sharp 400Wp €10.201 (13 woning Z + 4 dakkapel OW) + SolarEdge SE6k-E met 17 optimizers S440
• Garage 6x Sharp 400Wp €4.416 (2x3 OW)+ SolarEdge E2200H met 6 optimizers

Inclusief:

• Verwijderen huidige PV panelen
• Vervangen schoorsteen voor ventilatiepan
• Aardlekautomaat

Samen komt het netto op €12.206 voor 9.200Wp dus €1,33/Wp.

Ik heb besloten gebruik te willen maken van een energiebespaarlening die ik nog tegen mooi rentepercentage vast had staan. Dat wil dan wel zeggen dat ik er baat bij heb alles in 1x bij één leverancier te doen om het makkelijk te houden.

Zijn hier wellicht meningen over de keuze voor optimizers v.s. micro's en de aanbieding an-sich? Ik zou nog steeds blij zijn mijn zuid-dak zou optimaal mogelijk te vullen maar als ik het niet zelf ga leggen (b)lijkt het toch lastig een partij te vinden die net het optimale paneel biedt.

1.10 euro/wp ex BTW is op zich prima voor SE systeem en panelen verwijderen. Kijk wel even zoals @teacher schrijf naar de setup.

[assje]

teacher schreef op dinsdag 19 april 2022 @ 16:47:
Lees even de startpost van het solaredge topic door: Het grote SolarEdge topic
En dan vooral het stuk over minimale optimizers en de rekenvoorbeelden mbt optimizer clipping.

Ik heb het doorgelezen en een beginnetje gemaakt in Designer, exacte panelen vond ik echter niet in de bibliotheek. Sowieso weet ik nu nog niet zozeer of ik hier goed een mening over kan vormen, het lijkt krap aan te voldoen maar heel duidelijk wordt het voor mij niet.

[assje]

teacher schreef op dinsdag 19 april 2022 @ 16:47:
Vraag dus ook de berekening "alles in 1 string" op een iets dikkere omvormer, hier ook weer met s440, maar ook met s500b.

Deze vraag zojuist gesteld, ook direct voor het set op de schuur.

[assje]

assje schreef op vrijdag 22 april 2022 @ 15:21:
[...]


Deze vraag zojuist gesteld, ook direct voor het set op de schuur.

Reactie:

Wij gebruiken geen designer, dus die berekeningen kan ik je ook niet geven….

We gebruiken in deze opzet sowieso de S500b optimizers.

En voor de schuur zou het ook S500b worden.

Voor de woning:
3-fasen omvormer minimaal 14x85V; ik heb er 13 panelen pal op zuid en 4 oost-west. Voor mij lastig in te schatten of dit een probleem is.

Voor de garage:
1-fase omvormer minimaal 6x85V; ik heb er 6 oost-west. Hoe zit dit dan? Van die 6 panelen leveren er eigenlijk maar 3 tegelijk, hoeveel opbrengst gaat dit kosten?

Voor mij toch lastig in te schatten of ik dan toch micro's zou moeten overwegen.

[Voor 34% gewijzigd door assje op 22-04-2022 17:22]

[teacher]

Wij gebruiken geen designer, dus die berekeningen kan ik je ook niet geven….

Een solaredge installateur die solaredge systemen ontwerpt zonder designer?
@Ronald !!!

assje schreef op vrijdag 22 april 2022 @ 15:20:
[...]


Ik heb het doorgelezen en een beginnetje gemaakt in Designer, exacte panelen vond ik echter niet in de bibliotheek. Sowieso weet ik nu nog niet zozeer of ik hier goed een mening over kan vormen, het lijkt krap aan te voldoen maar heel duidelijk wordt het voor mij niet.

Post je designer berekening eens

[Voor 4% gewijzigd door teacher op 22-04-2022 19:00]

[assje]

teacher schreef op vrijdag 22 april 2022 @ 18:55:
Post je designer berekening eens

Panelen aangeboden zijn de NU-JC400B, die staat echter niet in designer, in plaats daarvan heb ik de NU-JC370 gepakt die qua afmetingen redelijk in de buurt zit.

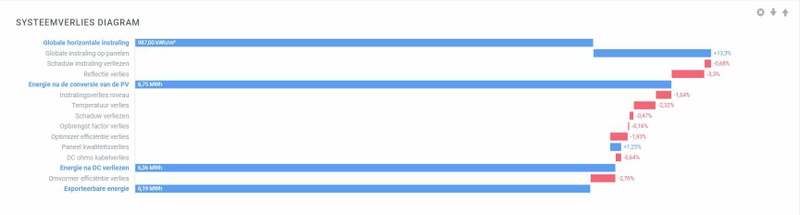

Systeemverlies met S440:

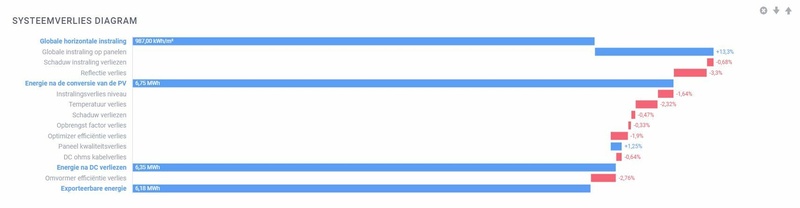

Systeemverlies met S500b:


In beide gevallen bij "GESCHATTE MAANDELIJKSE ENERGIE" geen clipping benoemd. Denk ik correct als ik er vanuit ga dat dit met 400Wp panelen hoogstens beter wordt?

Edit; garage ook ingetekend. Link naar volledig rapport:

Members only:

Alleen zichtbaar voor ingelogde gebruikers. Inloggen

[Voor 9% gewijzigd door assje op 22-04-2022 20:50]

[Ronald]

teacher schreef op vrijdag 22 april 2022 @ 18:55:

Een solaredge installateur die solaredge systemen ontwerpt zonder designer?
@Ronald !!!

Ja dat snap ik nog altijd niet. Ze moeten naderhand toch aan de slag... In designer(light) om de installatie in monitoring te krijgen... Ze houden dus van dubbel werk.

@assje wat doet opbrengst factor verlies met de panelen op garage Oost-West?

[assje]

Ronald schreef op vrijdag 22 april 2022 @ 21:23:
@assje wat doet opbrengst factor verlies met de panelen op garage Oost-West?

Ik had alles in 1 project getekend, even gedupliceerd om dit seperaat te krijgen. Kwam erachter dat de opstelling op de garage niet helemaal klopte; waren 2,5 "dakjes" NZ in plaats van een reeks van 2x3 OW.

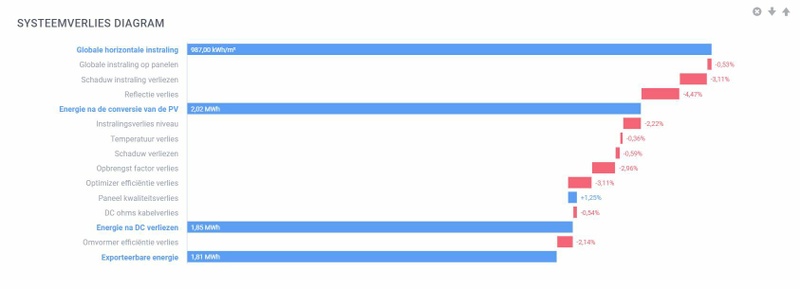

Dat opgelost en komt het volgende uit met SE2200H en 6xS500B:


Wel nog steeds 370Wp panelen ingetekend i.p.v. 400Wp. Geen vermelding onder "clipping" en een "opbrengst factor verlies" van 2,96%.

Ik heb alleen mijn eigen dak getekend, niet dat van de naastliggende woningen, ik zal dus wel wat schaduw missen in deze analyse.

[Voor 10% gewijzigd door assje op 23-04-2022 09:52]

[busscherski]

Dat je panelen meer Wp geven maakt relatief niet uit.
Meer schaduw zal zorgen voor nog meer opbrengst factor verlies = optimizer clipping.
En 3% vind ik sowieso al veel teveel.

Een string van 6 panelen oostwest moet je gewoon echt niet willen met SolarEdge.

Hoe is je totale legplan nu? Ik heb niet alles gelezen, is het nog steeds het plan dat alle panelen vervangen worden?

[assje]

busscherski schreef op zaterdag 23 april 2022 @ 11:45:
Hoe is je totale legplan nu? Ik heb niet alles gelezen, is het nog steeds het plan dat alle panelen vervangen worden?

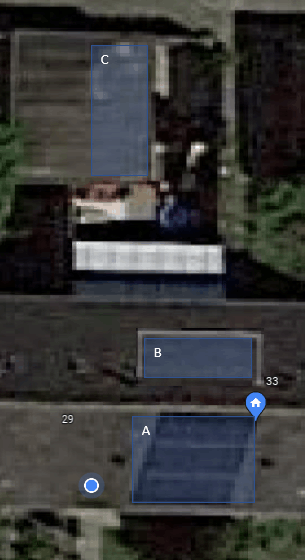

Inderdaad huidige panelen op woning vervangen en zo optimaal mogelijk vullen, daarnaast 4x OW op dakkapel en 6x OW op garage.


Mijn idee/voorstel was het volgende:


Maar advies installateur was om in plaats daarvan te werken met solar edge en woning&dakkapel te combineren. Micro omvormers zullen wellicht duurder zijn maar aan de andere kant heb ik met solar edge 13 optimzers die nogal overbodig zijn op een dakvlak pal op zuid zonder schaduw.

Ik had al een alternatieve partij die adverteert met micro omvormers maar zit wat verder weg en gaat even duren om een offerte te krijgen. Ik denk dat ik nog maar eens op zoek ga naar een andere partij voor aanbod o.b.v. micro's.

[Voor 16% gewijzigd door assje op 23-04-2022 12:11]

[busscherski]

Als je woning&dakkapel combineert op SolarEdge 3 fasen krijg je ook daar optimiser clipping.

De garage en dakkapel samen kan wel met SolarEdge enkelfase, maar dat wordt dan denk ik weer heel erg lastig qua kabeltrekken. Dan zijn micro's goedkoper.

[Ronald]

Ik denk dat Solaredge gewoon niet de juiste oplossing is.

Idealiter alles met APS DS3-L, veel voordeligere micro omvormers.

Anders je combi string een micro's

[assje]

busscherski schreef op zaterdag 23 april 2022 @ 12:54:
Als je woning&dakkapel combineert op SolarEdge 3 fasen krijg je ook daar optimiser clipping.

Dit haal ik toch niet uit het designer rapport? Hoe beoordeel je wat passend/wenselijk is?

[assje]

Ronald schreef op zaterdag 23 april 2022 @ 16:14:
Idealiter alles met APS DS3-L, veel voordeligere micro omvormers.

Nu nog een installateur vinden die dat aanbiedt. Gisteren een mail verstuurd naar de partijen in de buurt voor aanbod o.b.v. micro's maar beide hebben alleen vermelding van Enphase op de website.

[busscherski]

assje schreef op zondag 24 april 2022 @ 11:25:
[...]


Dit haal ik toch niet uit het designer rapport? Hoe beoordeel je wat passend/wenselijk is?

Die simulaties waren met enkelfase omvormers neem ik aan?

[assje]

busscherski schreef op zondag 24 april 2022 @ 12:55:
Die simulaties waren met enkelfase omvormers neem ik aan?

Nee SE6K voor de woning+dakkapel en een SE2200H voor de garage.

[Voor 6% gewijzigd door assje op 24-04-2022 13:25]

[busscherski]

Als dat allemaal correct is gesimuleerd is de "opbrengst factor verlies" = optimiser voltage clipping minder dan ik dacht maar nog wel aanwezig met 0.33 en 0.16% verlies van jaaropbrengst (afhankelijk van het type optimiser). Als er meer schaduw is wordt dit getal hoger.

Dat zijn dan dergelijk kleine percentages dat ik het wel acceptabel zou vinden. 80V optimisers is wel weer beter.

Echter bedenk je wel dat je op momenten dat de zon niet direct op je grote dakvlak schijnt, de andere 4 oostwest panelen ook niet heel veel kunnen opbrengen. Maar dat effect zal inderdaad meevallen omdat je oostwest panelen vrij plat liggen en toch nog niet veel doen in de vroege ochtend en late middag.

[assje]

Ronald schreef op zaterdag 23 april 2022 @ 16:14:
Idealiter alles met APS DS3-L, veel voordeligere micro omvormers.

Members only:

Alleen zichtbaar voor ingelogde gebruikers. Inloggen

[Voor 4% gewijzigd door assje op 28-04-2022 15:07]

[Ronald]

Redelijke prijs voor deze optie, zeker als het op relatief korte termijn kan.

Btw kan ik je niet over adviseren, maar zelf een plat dak leggen is een eitje. Enige lastige is de kabel naar binnen.

[assje]

Ronald schreef op donderdag 28 april 2022 @ 18:58:
Redelijke prijs voor deze optie, zeker als het op relatief korte termijn kan.

Korte termijn is wel relatief, uitgaan van 16 weken en als het korter is valt het mee.

Btw kan ik je niet over adviseren, maar zelf een plat dak leggen is een eitje. Enige lastige is de kabel naar binnen.

BTW is een oplossing voor dus dit wordt een go. Als ik het zelf had moeten doen was de kabel naar binnen precies hetgeen geweest waar ik niet bang voor zou zijn dus had ook goed moeten komen.

[assje]

Vandaag bestelling gedaan; 15x390Wp en 10x395Wp = 9.800Wp

Bedankt allen zo ver, zal over paar maandjes nog wel eens een update posten.

[assje]

assje schreef op maandag 2 mei 2022 @ 21:04:
Vandaag bestelling gedaan; 15x390Wp en 10x395Wp = 9.800Wp

Bedankt allen zo ver, zal over paar maandjes nog wel eens een update posten.

Het heeft vanaf bestelling ruim 8 maanden geduurd maar ze zijn vandaag gelegd

Lange levertijd was ingecalculeerd en vorige zomer was ik sowieso al niet vanuit gegaan. De leveringsproblemen van de APS micro-omvormers was echter erger dan verwacht en werd daarna nog erger als gevolg van een terugroepactie.

Anderhalve week geleden dan eindelijk bericht dat de omvormers binnen waren maar toen diende het volgende probleem zich aan; de panelen die destijds gekozen waren niet meer beschikbaar.... Dit was nou net een groot deel van de discussie in dit topic omdat de reguliere maat zonnepanelen net niet lekker uitkomt met 3 boven elkaar in portrait. Maar, de installateur vond dat het wel net zou kunnen en ik wilde ook graag dus de gok maar genomen.

Members only:

Alleen zichtbaar voor ingelogde gebruikers. Inloggen

Bedankt allen voor de adviezen/hulp

[Voor 3% gewijzigd door assje op 26-01-2023 19:46]
