nest learning thermostaat installeren

[chiaraaarts]

Hallo allemaal,
Ik heb wat verwarring bij het installeren van de Nest Learning thermostaat.
het gaat dan vooral om de installatie van het "heat link" kastje.

Voor zover ik begrepen heb moet deze aan de boiler / CV bevestigd worden. Echter wordt ik niet wijs hoe.
Het thermostaatje zelf (rond zwart ding) die beneden in de woonkamer komt installeren is geen punt. dat zijn letterlijk 2 draadjes die uit de muur steken.

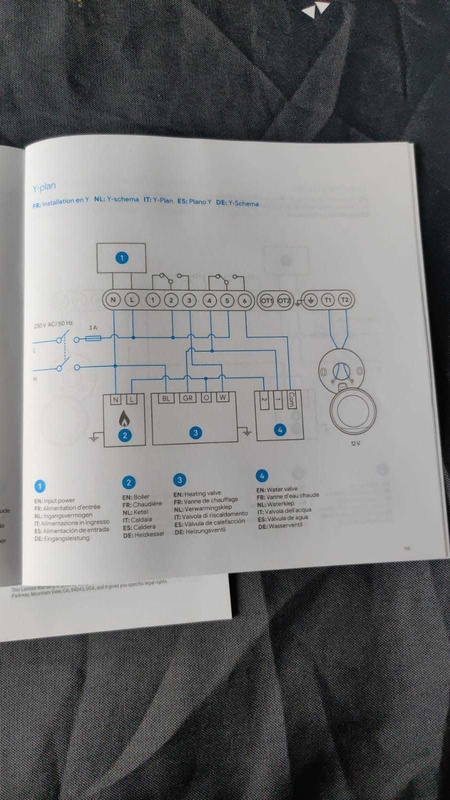

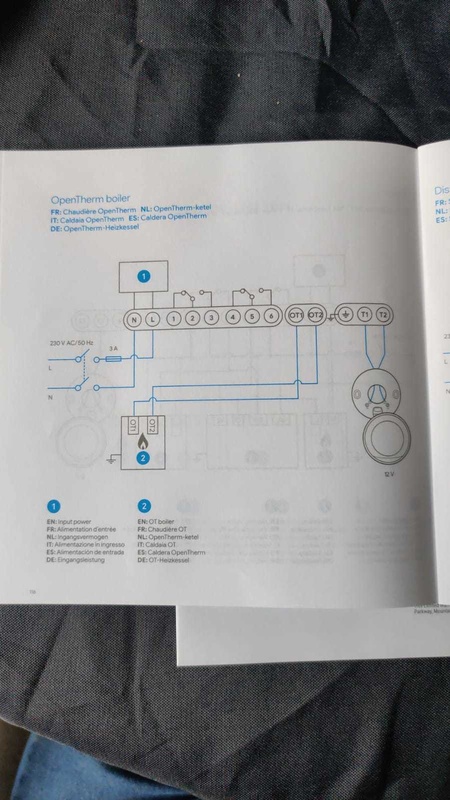

ik heb in het installatie boekje meerdere schema's gevonden. voor verschillende ketels. echter is mij niet duidelijk welk schema ik nou moet hebben.

En waar al die draden überhaupt lopen.

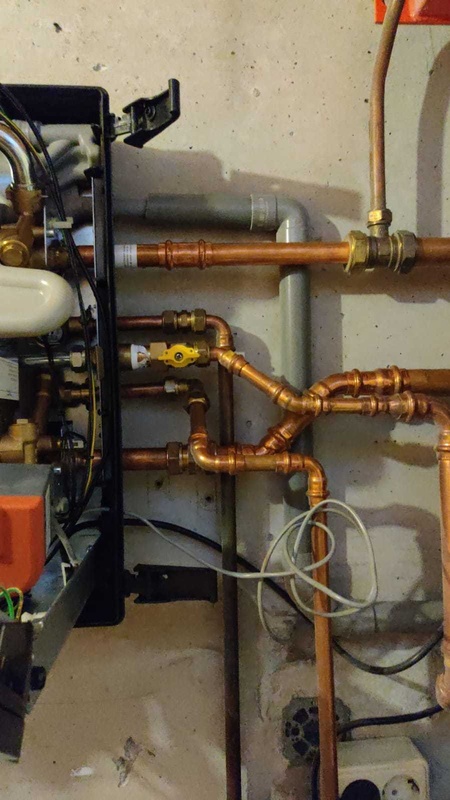

hierbij een paar foto's van mijn ketel. en de schema's.
Ik hoop dat iemand mij verder kan helpen.

[Theo74]

Draden uit de CV (die nu naar de thermostaat lopen) op OT1 en OT2 aansluiten.
Draden van de thermostaat (waar nu je Nest aan de muur komt te hangen) op T1 en T2
230 volt snoer op L en N.

https://www.domotica-blog.nl/post/nest-nest-thermostaat-v3/

[ Voor 61% gewijzigd door Theo74 op 30-12-2020 13:37 ]

[Knielen]

In plaats van al die mooie foto's zou het echt veel handiger zijn om je merk en type ketel te vermelden

[chiaraaarts]

Knielen schreef op woensdag 30 december 2020 @ 13:33:
In plaats van al die mooie foto's zou het echt veel handiger zijn om je merk en type ketel te vermelden

hummmmmm... Dit? :

[chiaraaarts]

Theo74 schreef op woensdag 30 december 2020 @ 13:33:
Draden uit de CV (die nu naar de thermostaat lopen) op OT1 en OT2 aansluiten.
Draden van de thermostaat (waar nu je Nest aan de muur komt te hangen) op T1 en T2
230 volt snoer op L en N.

https://www.domotica-blog.nl/post/nest-nest-thermostaat-v3/

yes deze had ik inderdaad gelezen. Maar wordt helaas niet wijzer van de foto's. want daar staat aangegeven welke bedrading van de CV af komt en welke van de thermostaat. Dat was mij al duidelijk.
Echter weer ik in de thermostaat de draden niet te vinden. Wil niet iets los trekken wat niet los mag

[Theo74]

Als je nu een “normale’ thermostaat hebt hangen die met twee draadjes (vaak rood/blauw) is aangesloten, zie dan mijn eerste post.

[loewie1984]

Deze al gezien?
Moet de Nest thermostat v3 met BCU op een een Atag E325C CW5

Heb hem namelijk zelf geïnstalleerd en uitgelegd hoe het moet.

edit: je hebt letterlijk dezelfde ketel. Dus moet lukken!

[ Voor 15% gewijzigd door loewie1984 op 30-12-2020 13:42 ]

[Theo74]

Maak ook even een foto van je thermostaat. De draden die daar vanachter weglopen kom je weer bij de CV ketel tegen.

CV ketel uitzetten
Draad wat van de thermostaat in de woonkamer komt op 50cm vanaf de CV ketel doorknippen.
Het deel wat dan aan de CV ketel hangt aansluiten op Nest module OT1 en OT2
Het deel wat los bengelt en van de woonkamer komt aansluiten op Nest module T1 en T2.

Bij jou denk ik de draad die op het blauwe kroonsteenblokje van de CV ketel is aangesloten.

[ Voor 10% gewijzigd door Theo74 op 30-12-2020 13:44 ]

[chiaraaarts]

Theo74 schreef op woensdag 30 december 2020 @ 13:43:
Maak ook even een foto van je thermostaat. De draden die daar vanachter weglopen kom je weer bij de CV ketel tegen.

CV ketel uitzetten
Draad wat van de thermostaat in de woonkamer komt op 50cm vanaf de CV ketel doorknippen.
Het deel wat dan aan de CV ketel hangt aansluiten op Nest module OT1 en OT2
Het deel wat los bengelt en van de woonkamer komt aansluiten op Nest module T1 en T2.

Bij jou denk ik de draad die op het blauwe kroonsteenblokje van de CV ketel is aangesloten.

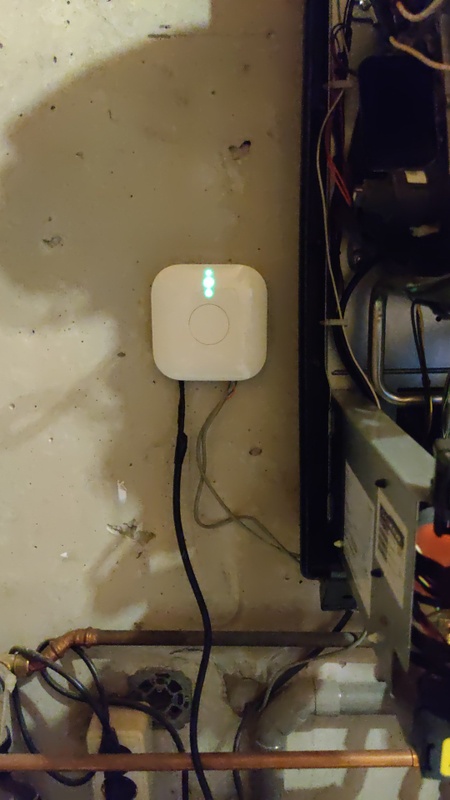

HAAAA okey er begint een lampje te brenden!

en de voeding waar haal ik die vandaan?
er zit namelijk ook een usb poort in dit dingske (rechts).



of moet ik dat vanuit de CV halen.

[chiaraaarts]

loewie1984 schreef op woensdag 30 december 2020 @ 13:42:
Deze al gezien?
Moet de Nest thermostat v3 met BCU op een een Atag E325C CW5

Heb hem namelijk zelf geïnstalleerd en uitgelegd hoe het moet.

edit: je hebt letterlijk dezelfde ketel. Dus moet lukken!

inderdaad deze had ik nog niet gezien. Bedankt.

[chiaraaarts]

Theo74 schreef op woensdag 30 december 2020 @ 13:43:
Maak ook even een foto van je thermostaat. De draden die daar vanachter weglopen kom je weer bij de CV ketel tegen.

CV ketel uitzetten
Draad wat van de thermostaat in de woonkamer komt op 50cm vanaf de CV ketel doorknippen.
Het deel wat dan aan de CV ketel hangt aansluiten op Nest module OT1 en OT2
Het deel wat los bengelt en van de woonkamer komt aansluiten op Nest module T1 en T2.

Bij jou denk ik de draad die op het blauwe kroonsteenblokje van de CV ketel is aangesloten.

of de kabel van een oude stekkerdoos gebruiken kan dat ook?

[chiaraaarts]

HET IS GELUKT!

bedankt allemaal.
En met een snoer van een oude stekkerdoos

[Schumi_wk]

Hallo,

ook ik heb een probleem bij het monteren van mijn Nest thermostaat.

Mijn ketel is een ATAG A285C, daar heb ik ook naast het blauwe contact BUS staan dus dacht ik dat het wel zou lukken. Maar nee dit lukt me langs geen kanten. Telkens kom ik uit op foutmelding C 62 wat dus een thermostoring is.

Volgens de handleiding vrees ik dat het niet zal lukken, ik heb deze natuurlijk niet bekeken voor ik de installatie deed. https://atag.compano.com/...0incl%20EXP_V%20V0317.pdf

Iemand die mij een idee kan geven van wat ik wel kan doen?
