Mini ITX build voor GTX 1070

[tiMz0r]

Wat wil je doen met je nieuwe systeem?
Hoofdzakelijk zla het systeem gebruikt worden voor grafische werkzaamhedenin photoshop illustrator etc en zo hier en daar gamen maar niet zwaar

Wat mag het systeem gaan kosten?
500 a 600 euro.

Zijn er componenten of randapparatuur die je al hebt en mee wil nemen naar je nieuwe systeem?
Ik heb nog een GTX 1070 over die ik graag in het systeem wil bouwenl

Wat denk je allemaal nodig te hebben?
Het zou fijn zijn als ik 500 gb/1 TB opslag zou hebben.

Heb je nog bepaalde eisen/wensen?
Het zou fijn zijn als het systeem goed zou staan in huis dus klein en mooi afgewerkt zodat ik hem in woonkamer kan laten staan.


Wat verwacht je van ons?
Ik ben zeer benieuwd wat jullie mij zouden aanraden voor een strak klein systeem dat toch betaalbaar is

[Sokucho]

Misschien even dit door nemen

DAA beleid

[Djarune]

En bekijk dit topic [BBG] SFF Casual Gaming TV/Media - September 2020

[tiMz0r]

Bedankt voor jullie reactie. Mijn vooronderzoek is uitgekomen op deze lijst (RAM heb ik nog):

#	Category	Product	Prijs	Subtotaal
1	Processors	AMD Ryzen 5 3600 (BOX) Boxed	€ 169,-	€ 169,-
1	Moederborden	Asus Prime A320I-K/CSM	€ 92,78	€ 92,78
1	Behuizingen	Fractal Design Era ITX Zilver	€ 136,50	€ 136,50
1	Processorkoeling	Noctua NH-L9a-AM4	€ 38,95	€ 38,95
1	Voedingen	be quiet! Straight Power 11 650W	€ 107,81	€ 107,81
1	Solid state drives	Samsung 970 EVO 1TB	€ 125,05	€ 125,05
Bekijk collectie Importeer producten			Totaal	€ 670,09

[SpitfireNL]

Ik heb zo een systeem nog in januari gebouwd.

Mijn onderdelen:


kast: Kolink Rocket
Mobo: MSI MPG Z390I Gaming Edge AC
processor: Intel Core i5-9600K Boxed
proc koeler: Noctua NH-L9I chromax.black
videokaart: Asus ROG STRIX-GTX1060-O6G-GAMING
werkgeheugen: Corsair Vengeance LPX CMK32GX4M2C3333C16
voeding: Corsair SF600 (2018)
SSD: Kingston A2000 1TB

Klik onderaan op Mijn PC voor volledige lijst onderdelen.

Past allemaal perfect in deze kleine kast en staat ook nog erg mooi naast mijn TV. Ik game er dagelijks op lekker met controller op de bank.
Hou er rekening mee dat hier ivm de dikte alleen 2 slots videokaarten in passen.

[ Voor 7% gewijzigd door SpitfireNL op 18-08-2020 10:01 ]

[tiMz0r]

Wow die kast is echt prachtig! Denk je dat de GTX 1070 er ook in past. Deze is iets van 4 cm langer dan de GTX 1060 die jij hebt gebruikt

pricewatch: Inno3D GeForce GTX 1070 Gaming OC

[SpitfireNL]

In de specs van deze kast bij de fabrikant staat dat de maximum lengte van grafische kaart 31cm mag zijn, en past idd maar net. Het mag ook echt niet een millimeter langer zijn want op 31cm zit de videokaart er al vast tussen zonder extra ruimte.
Met mijn videokaart die 29,8cm is heb ik dus nog 1,2cm speling.

Ik vermoed dat jou videokaart er nog net wel in zal passen.

[ Voor 24% gewijzigd door SpitfireNL op 18-08-2020 10:12 ]

[tiMz0r]

De video kaart zou net moeten passen de lengte is: Lengte 302,2mm

Deze setup komt iets boven mijn budget uit +/- 200 Ik denk eerlijk gezegd dat ik ook niet genoeg game voor zo'n mooie setup. Heb je misschien nog alternatieve configuratie die iets goedkoper is ?

[SpitfireNL]

Hier zal ook gewoon een AMD setje mobo en proc in passen. Daar kan je de kosten misschien nog iets mee verlagen.

[Quacka]

@tiMz0r ik weet niet waar je dat onderzoek hebt gedaan, maar niet op de juiste plekken....

Verkeerd moederbord
Is je geheugen 3200?
Dure SSD met nauwelijks winst
Kast ga k me eens in verdiepen
Voeding is te zwaar en weet niet of die in de kast past

[sapphire]

tiMz0r schreef op dinsdag 18 augustus 2020 @ 09:52:
Bedankt voor jullie reactie. Mijn vooronderzoek is uitgekomen op deze lijst (RAM heb ik nog):

#	Category	Product	Prijs	Subtotaal
1	Processors	AMD Ryzen 5 3600 (BOX) Boxed	€ 169,-	€ 169,-
1	Moederborden	Asus Prime A320I-K/CSM	€ 92,78	€ 92,78
1	Behuizingen	Fractal Design Era ITX Zilver	€ 136,50	€ 136,50
1	Processorkoeling	Noctua NH-L9a-AM4	€ 38,95	€ 38,95
1	Voedingen	be quiet! Straight Power 11 650W	€ 107,81	€ 107,81
1	Solid state drives	Samsung 970 EVO 1TB	€ 125,05	€ 125,05
Bekijk collectie Importeer producten			Totaal	€ 670,09

Als ik wat mag aangeven, je voeding is echt enorme overkill voor dit systeem. Met een goede 450Watter zit je nog ruim

Idem voor een A320 bord, een B450 bordje is wat toekomst bestendiger wil je eventueel upgraden, vaak beter geluid, wifi. Bijvoorbeeld deze: pricewatch: ASRock Fatal1ty B450 Gaming-ITX/ac

En de behuizing, erg smaakgebonden natuurlijk en hoewel het een erg mooie is staat hij er om bekend dat vooral de GPU koeling niet echt goed is

[99ruud99]

Mag het geen micro-ATX zijn (small form factor), die zijn vaak stukje goedkoper.

https://tweakers.net/behu...kJaflGuQlpickl-kVJsbW0tAA
als je liever geen raampje hebt, zodat het wat strakker eruit ziet:
https://tweakers.net/behu...q5CPO0oMvQ3ucT-0Z5pHXXMoP

de kast die in het lijstje staat kan wel een ATX voeding aan trouwens

#	Category	Product	Prijs	Subtotaal
1	Barebones	Asus Mini PC PN50-BBR545MD-CSM	€ 394,98	€ 394,98
1	Geheugen intern	Crucial CT2K8G4SFS832A	€ 72,95	€ 72,95
1	Solid state drives	Kingston A2000 1TB	€ 104,10	€ 104,10
Bekijk collectie Importeer producten			Totaal	€ 572,03

Is dit niet wat voor je (gejat van djarune)

[ Voor 62% gewijzigd door 99ruud99 op 18-08-2020 10:21 ]

[Quacka]

pricewatch: Corsair SF450

Zou deze voeding nemen, dan houd je ruimte over in de toch al kleine kast.

De videokaart is niet een enorm heethoofd, moet toch wel lukken?

Zoals al elders benoemd is : de usb c poort kan je helaas niet gebruiken.

Neem een b450 itx moederbord!

[sapphire]

Even een opzetje gemaakt. Had in de eerste instantie een Silverstone SG13 er in gezet want dat is een populaire budget behuizing maar daar past je 1070 niet in helaas.

#	Category	Product	Prijs	Subtotaal
1	Processors	AMD Ryzen 5 3600 (BOX) Boxed	€ 169,-	€ 169,-
1	Moederborden	ASRock Fatal1ty B450 Gaming-ITX/ac	€ 108,-	€ 108,-
1	Geheugen intern	Corsair Vengeance LPX CMK16GX4M2B3200C16	€ 59,90	€ 59,90
1	Voedingen	Corsair SF450	€ 86,-	€ 86,-
1	Solid state drives	Kingston A2000 1TB	€ 104,10	€ 104,10
Bekijk collectie Importeer producten			Totaal	€ 527,-

Boxed koeler even aangehouden, er is door de SFX voeding wat meer ruimte voor een CPU koeler of een 120mm AIO.

Behuizing blijft een persoonlijk ding en ook afhankelijk van hoe klein je wilt gaan, de Coolermaster RP200 en de Cougar QBX zijn populaire behuizingen voor een scherpe prijs. Beide wel rond de €100 dus iets buiten je budget kom je dan.

[ Voor 7% gewijzigd door sapphire op 18-08-2020 10:31 ]

[tiMz0r]

Had idd gelezen dat de eerste kast zeer slechte airflow heeft. Ik moet zeggen dat ik de Kolink rocket erg mooi is alleen best prijzig ik kom nu uit op deze lijst:

#	Category	Product	Prijs	Subtotaal
1	Processors	AMD Ryzen 5 3600 (BOX) Boxed	€ 169,-	€ 169,-
1	Moederborden	ASRock Fatal1ty B450 Gaming-ITX/ac	€ 108,-	€ 108,-
1	Behuizingen	Kolink Rocket	€ 181,50	€ 181,50
1	Processorkoeling	Noctua NH-L9I chromax.black	€ 49,40	€ 49,40
1	Geheugen intern	Corsair Vengeance LPX CMK16GX4M2B3200C16	€ 59,90	€ 59,90
1	Voedingen	Corsair SF450	€ 86,-	€ 86,-
1	Solid state drives	Kingston A2000 1TB	€ 104,10	€ 104,10
Bekijk collectie Importeer producten			Totaal	€ 757,90

[99ruud99]

die cpu koeler kan niet op een ryzen cpu. (geen am4 socket)

[tiMz0r]

Heel erg bedankt voor alle reacties heeft me zeer geholpen! Denken jullie dat ik de extra processor koeling niet nodig ga hebben in zo'n kleine case ?

[GoT]

Een case is heel persoonlijk, helemaal als het in de huiskamer komt te staan.
Ik ben zelf gecharmeerd van de NZXT H1, enige nadeel: het is (nog) niet te krijgen in NL en DE en best wel prijzig.
Maar bij de prijs is de voeding en koeling inbegrepen, dit is gedaan om de kast zo compact mogelijk te maken. Je kan deze dan van de lijst schrappen.

[99ruud99]

https://tweakers.net/proc...64C34tkGIToLB27dKP3YcpZQf
@tiMz0r je gaat hem sowieso nodig hebben, want de standaard koeler past niet.

[sapphire]

GoT schreef op dinsdag 18 augustus 2020 @ 10:34:
Een case is heel persoonlijk, helemaal als het in de huiskamer komt te staan.
Ik ben zelf gecharmeerd van de NZXT H1, enige nadeel: het is (nog) niet te krijgen in NL en DE en best wel prijzig.
Maar bij de prijs is de voeding en koeling inbegrepen, dit is gedaan om de kast zo compact mogelijk te maken. Je kan deze dan van de lijst schrappen.

Ligt aan je definitie maar vind de prijs meevallen, bedenk dat je er een dikke voeding en 140mm AIO bij "krijgt".

Ook een pareltje maar erg aan de prijs maar kom hem net tegen : V&A aangeboden: NCase M1 Zwart v6.1

[Quacka]

Neem g.Skill of crucial geheugen, er zijn issues met corsair geheugen en ryzen processors

[tiMz0r]

@Quacka Thanks voor de tip ga ik dat nog even aanpassen!
@sapphire PRachtige case misschien toch maar het budget iets aanpassen dan

[Remco_O]

Als je een relatief kleine kast wil (groot in vergelijking met de M1 trouwens) zou je ook naar de NR200P kunnen kijken

[Galuni]

Recentelijk heb ik zelf mijn daily driver aangepast. Misschien heb je er iets aan met jouw eigen zoektocht.

De componentenlijst:

#	Category	Product	Prijs	Subtotaal
1	Processors	AMD Ryzen 5 3600 (BOX) Boxed	€ 169,-	€ 169,-
1	Moederborden	Asus ROG Strix X470-I Gaming	€ 296,01	€ 296,01
1	Videokaarten	Asus ROG STRIX-GTX1070-O8G-GAMING	€ 0,-	€ 0,-
1	Interne harde schijven	WD Blue 3,5" (64MB cache, 5400rpm), 2TB	€ 57,61	€ 57,61
1	Behuizingen	NZXT H200i Zwart	€ 157,29	€ 157,29
1	Processorkoeling	Cryorig H7 Quad Lumi	€ 0,-	€ 0,-
1	Ventilatoren	Cryorig QF140 Performance, 140mm	€ 0,-	€ 0,-
1	Voedingen	Corsair RM650x (2018) Zwart	€ 113,99	€ 113,99
1	Solid state drives	Crucial MX500 2,5" 250GB	€ 37,99	€ 37,99
1	Solid state drives	Kingston A2000 1TB	€ 104,10	€ 104,10
Bekijk collectie Importeer producten			Totaal	€ 935,99

Mijn ervaringen en insteek

Een aantal componenten lijken nu heel duur, maar dat komt omdat ze langzaam uitfaseren en ik ze zelf tweedehands op de kop heb getikt. Zoals de kast. De ITX kasten van NZXT vind ik persoonlijk prachtig. Dus toen ik voor 40,- er een 200i op de kop kon tikken voor het x470-i bordje dat ik net had geruilt met iemand was dat een super match. De kast was stoffig doch netjes. Mijn ROG GTX 1070 past er in, al past er nu geen 240mm radiator meer in de kast. Voor mij geen probleem omdat ik tevreden ben met mijn Cryorig H7 Quad Lumi die ik nu ook voorzien heb van een steviger blazende ventilater (die staat niet in de lijst)

Omdat ik het zelf leuk vond om te modden heb ik de kabels van de voeding gesleeved in zwart en wit, een paar onderdelen van de kast wit gespoten met Motip Matt White (auto lak). En de fans hebben alle witte bladen. Dit zorgt ervoor dat de RGB componenten in de kast een paar mooie oppervlakten hebben om op te reflecteren.

Basale tips

Sommige componenten slijten niet over tijd. Ziet een kast er netjes uit, dan is die vaak nog gewoon goed. En case fans zijn natuurlijk zo vervangen door betere en stillere fans.

De H200. H200i, H210, H210i (allemaal bijna dezelfde case) van NZXT is een relatief grote ITX case. Moet je leuk vinden. Voorheen had ik een mATX build in een Raijintek Styx, die case heeft vergelijkbare dimenties van buiten.

Verder kan ik enkel aanraden om even goed rond te kijken wat je wezenlijk nodig hebt en dus koopt. ITX heeft een premium voor het feit dat het klein en compact is. Daar betaal je extra voor. mATX is vaak en uitgeklede ATX en daarom goedkoper. Al zit bij menig bord er nog genoeg uitbreidingsmogelijkheden voor de toekomst erop. Zoals extra ramsloten.

Gesproken over die Ramsloten. Je wil grafische werkzaamheden doen. misschien is 16GB ram voor nu voldoende, maar het is fijn om er 2x8 later bij te kunnen prikken om op 32GB te komen.

Voor het grafische werk is de GTX1070 niet de beste kaart, zeker ook niet de slechtse. Ik begrijp ook dat je op een budget hier werkt. Mijn aanrader is daarom om een systeem te bouwen waar je in de aankomende jaren makkelijk upgrades aan kan toevoegen. Om die reden zou ik een B550 bord aanraden met 4 ram sloten en een kast waar je ook stevige videokaarten in kan plaatsten. En als voeding iets rond de 500 en 600 Watt wat in de toekomst ook een beefy videokaart ondersteund.

[Quacka]

650W heb je never nooit nodig als je nu voor zo'n basis videokaart kiest, dan ga je nooit voor de zwaarste videokaart kiezen. Ik kan me althans geen user case daarvan voorstellen.

[sapphire]

Quacka schreef op dinsdag 18 augustus 2020 @ 13:05:
650W heb je never nooit nodig als je nu voor zo'n basis videokaart kiest, dan ga je nooit voor de zwaarste videokaart kiezen. Ik kan me althans geen user case daarvan voorstellen.

Dan nog, een 2080TI heeft een TDP van 250watt, koppel daar bv een 3900X aan die in praktijk 140watt kan trekken en dan zit je nog 'maar' op 390 watt. Heb je wel een enorme reserve voor opslag, koeling en randapparatuur

Dan is in een echte ITX behuizing het eerder een limiterende factor om alles netjes gekoeld te houden

Met een R5 3600 á 88watt en een GTX1070 á 150watt TDP + m.2 SSD en wat fans kom je denk eerder onder de 300watt uit dan ver er boven

@Galuni Je adviezen zijn wel heeeeeel algemeen.

Een net ITX bordje zoals de Asrock B450 heb je voor +/- €108, wellicht niet het aller goedkoopste maar om dat nou premium te noemen?
Uitbreidingssloten zijn ook altijd handig, zeker gezien vrijwel elke moderne GPU minimaal 2 slots is en je dus in slot 3 niet direct een kaart wilt knallen. Heb je dus als je geluk hebt 1 PCI-e 1x slot over als die volledig onderaan of boven het PCI-e 16x slot zit.
En geheugenslots, je kan later ook de 2x8GB verkopen en 2x16GB halen. Problem solved

Zeker als je goed kijkt wat je écht nodig hebt qua aansluitingen kun je vaak prima uit de voeten met ITX. JA het is ietsjes duurder dan de goedkoopste instap mATX bordjes maarja dan kun je ook echt wel compacter bouwen als je wilt

[GoT]

sapphire schreef op dinsdag 18 augustus 2020 @ 10:40:
[...]
Ligt aan je definitie maar vind de prijs meevallen, bedenk dat je er een dikke voeding en 140mm AIO bij "krijgt".

Even mezelf quoten:

GoT schreef op dinsdag 18 augustus 2020 @ 10:34:
Maar bij de prijs is de voeding en koeling inbegrepen, dit is gedaan om de kast zo compact mogelijk te maken. Je kan deze dan van de lijst schrappen.

[sapphire]

GoT schreef op woensdag 19 augustus 2020 @ 10:49:
[...]

Even mezelf quoten:

[...]

Ik las te snel zag ik al maar was te lui om het aan te passen

[tiMz0r]

@GoT Prachtige case! Denk dat ik de setup bijna definitief heb alleen de Case is vrij prijzig door het design en ik lees ook wel wat issues dat je 20% "vermogen" zou verliezen omdat alles zo op elkaar gepropt zit. Iemand hier ervaring mee?

[tiMz0r]

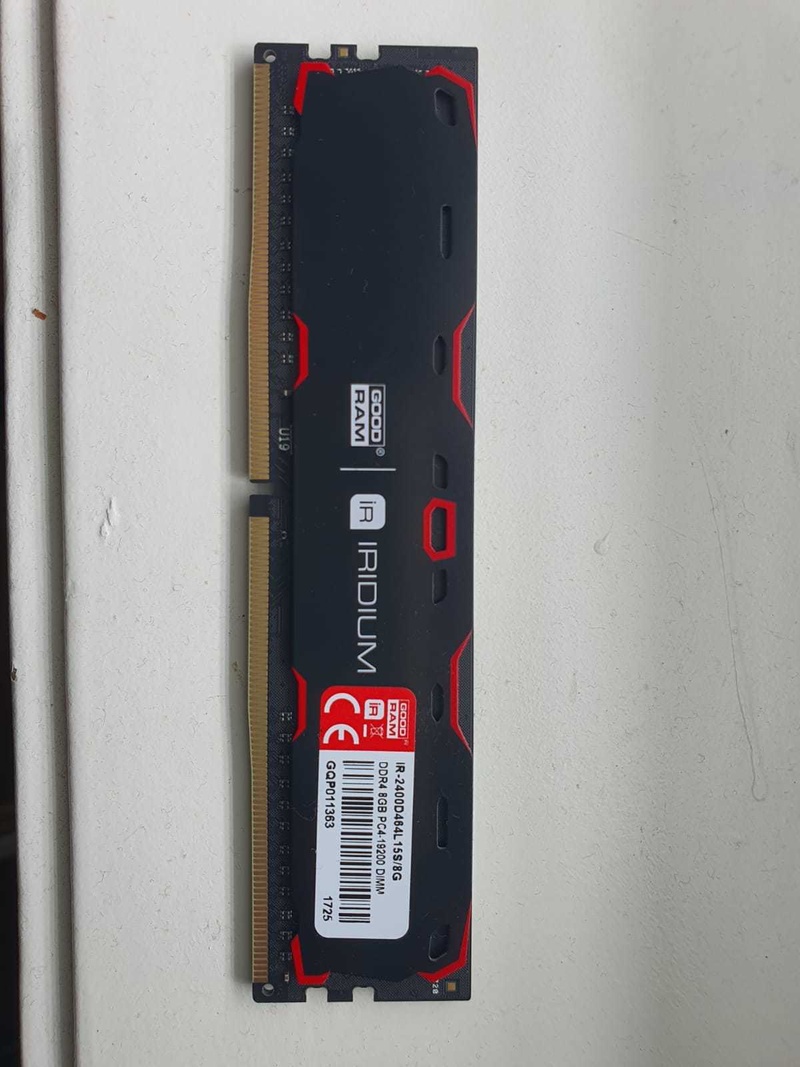

Ik kwam er overigens achter dat ik nog 16GB ram heb liggen van een andere setup is dit iets wat ik zou kunnen gebruiken of beter om nieuw te kopen
