ledstrips als hoofdverlichting in ruimte met zadeldak

Pagina: 1
Acties:

  • Noukie_
  • Registratie: Mei 2016
  • Laatst online: 08:22

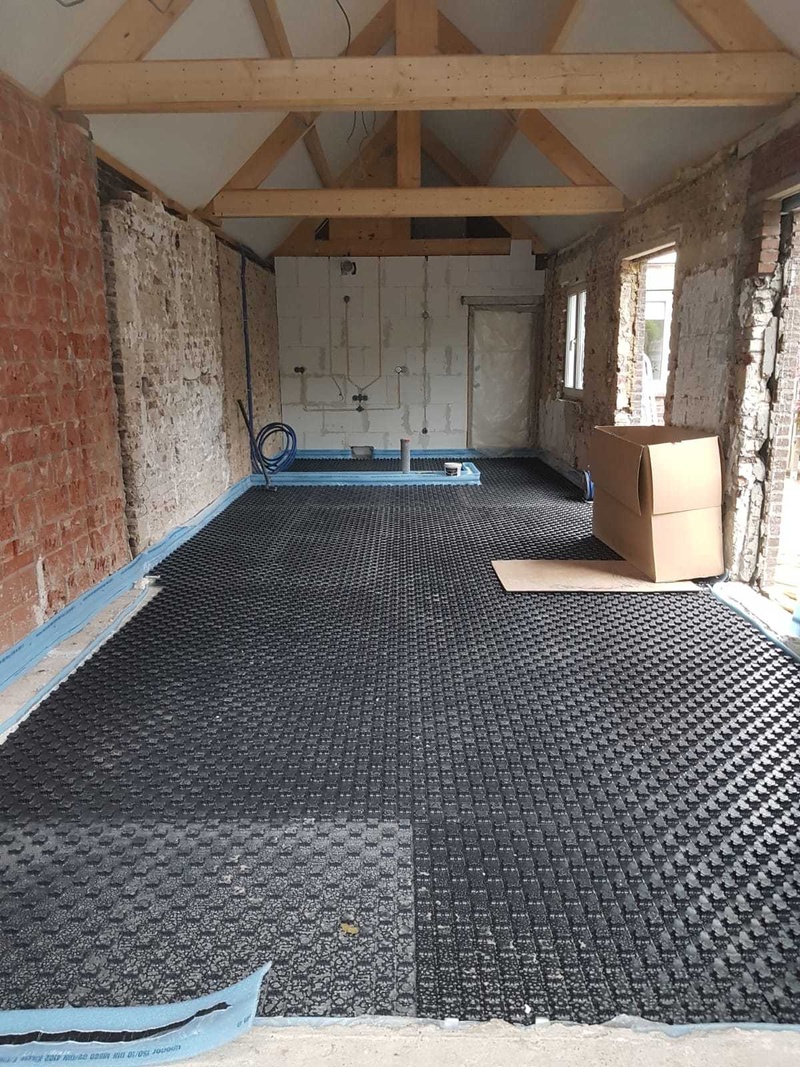

We zijn bezig met een volledige verbouwing van een ruimte van 11x3,7m, muurhoogte ca.3m en tot de nok ca. 5m. Nu blijkt de verlichting toch een grotere uitdaging dan gedacht. Het is moeilijk uit te leggen, maar ik ga een poging wagen.

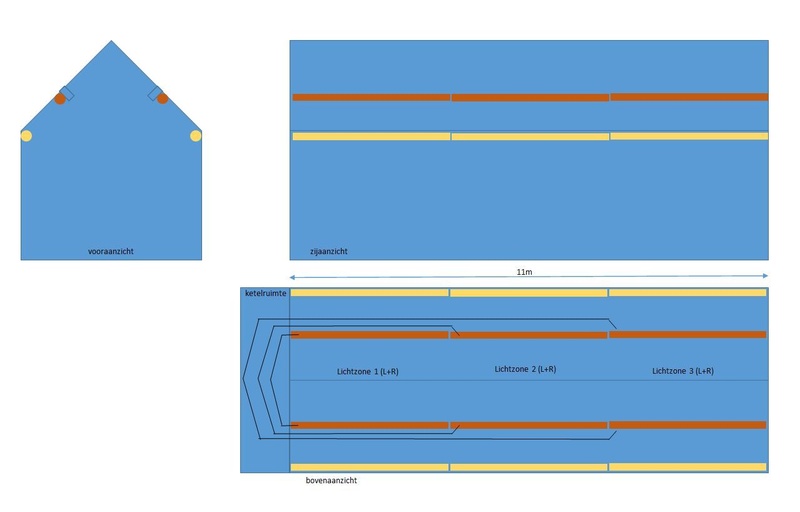

We willen graag ledverlichting, (draadloos) aan te sturen in 3 zones zoals in bijgevoegde afbeelding. Helaas is er geen mogelijkheid de kabels,trafo en (draadloze)dimmer ergens in de ruimte/het plafond weg te werken, dit kan wel aan het begin van de ruimte in de 'ketelruimte'.
Ik kom veel tegenstrijdige aanbevelingen tegen en hopelijk kan iemand mij hier meer duidelijkheid in brengen.

Mijn idee (hoop) is het volgende:
vanuit de ketelruimte sluit ik 3x een trafo aan van 240v naar 24v
de (3x) 24v wordt aangesloten op een dimmodule met een splitter naar links en rechts
vanaf de dimmodule zal de eerste ledstrip ca. 1m zijn, de 2e ca. 5m en de 3e ca. 8,5m zijn. Deze kabels dienen vooraf al door een buis getrokken te kunnen worden achter de wand (gele situatie) of door de spanten tussen de zones te kunnen worden getrokken (rood, hiervoor moeten dan gaten in de balken worden geboord).
De kabel wordt vervolgens rechtsteeks op de ledstrips (24V, 18W/m) gesoldeerd.

Mijn twijfel zit vooral in de mm2 van de kabel die nodig is voor de 8,5m. Voor de eerste twee zones zou 2x0,75mm2 voldoende moeten zijn, voor de tweede waarschijnlijk 2x1mm2. Daarbij kan ik nergens terug vinden of het uberhaupt verstandig is na de dimmer die afstand te overbruggen.

Vraag gerust om meer info indien nodig O-)

Links naar eventueel bestaande topics en eventueel andere ideeën qua verlichting zijn ook welkom.




  • DeBolle
  • Registratie: September 2000
  • Laatst online: 04-12 22:15

DeBolle

Volgens mij ligt dat anders

Je noemt 18W/meter voor de LED strip, dus 1 meter 18W bij 24V spanning is 0,75A. Je hebt totaal 2 maal 11m LED strip, dat geeft: 11m * 0,75A bij 24V = 8,25A (198W) maal 2.
Voor twee van deze strips heb je een voeding nodig welke daarom minimaal 18A kan afgeven bij 24V. Neem nog wat marge en verliezen en je zit op 20A continue stroomsterkte.
Verdelen over drie voedingen wordt dat ca. 7A continue per voeding.

Dan de kabel van voeding naar de "zones". Uitgaand van drie gelijke lengtes is het dus 11m / 3 = afgerond 3,67m per stuk. Dat vraagt dan 2,75A per "zone".

Pak nu een willekeurige calculator zoals (de eerste in een google search) en vul de gegevens in.
Dan kom je uit op 24V, 3A, 1m -> 0,75 mm2.
Bij lengtes van 5m of 9m hetzelfde. Neem wat marge en gebruik voor alles 1 mm2 en klaar.is @Noukie_

Die calculator geeft een complete uitleg met achtergrond over het waarom en hoe, maar soms - zoals hier - is het simpel. https://www.luxalight.eu/nl/draadcalculator

[Voor 8% gewijzigd door DeBolle op 10-07-2020 23:43]

Specs


  • Noukie_
  • Registratie: Mei 2016
  • Laatst online: 08:22
Bedankt voor de berekening en bevestiging @DeBolle

Het is dus ook geen probleem dat er een grote afstand tussen de dimmer en ledstrip zit? Voor zover ik weet wordt aangeraden (draadloze) dimmers zo dicht mogelijk bij de verlichting te plaatsen, maar een maximale afstand wordt niet aangegeven.

  • DeBolle
  • Registratie: September 2000
  • Laatst online: 04-12 22:15

DeBolle

Volgens mij ligt dat anders

Jouw gebruik van 'dus' impliceert een verband met wat ik zei over draaddiameter, maar dat is er niet. Ik heb immers geen enkel idee wat voor dimmers het zijn, hoe ze zijn aangesloten, wat de specificaties zijn en wat de gebruiksvoorwaarden zijn.

Specs


Acties:
  • +1Henk 'm!

  • Croga
  • Registratie: Oktober 2001
  • Laatst online: 11:14

Croga

The Unreasonable Man

Wacht even.....
Je hebt 11 * 3.5 meter. Je hangt daar nu voor zo'n 400Watt!!! aan LED strips op!

Ik verlicht mijn benedenverdieping van 11 * 6 meter met 14 spotjes van 3W-6W per stuk voor een totaal van ergens tussen de 42 en 84 Watt. en ik zit op geen enkel moment om extra licht verlegen.

Je bent hier dus een grove 5 tot 10 keer zoveel licht in je ruimte aan het brengen! Ben je een operatie kamer aan het bouwen? Zo niet dan zou ik eens serieus gaan heroverwegen want je hebt VEEL te veel licht in je ruimte. Er is geen enkele reden om dergelijke stadionverlichting in een gesloten ruimte te bouwen.

  • Jarno
  • Registratie: Augustus 2004
  • Laatst online: 04-12 21:34
Installeer even dialux en tegen de ruimte uit. Dan kan je spelen met de ledstrips want zoals ik het nu zie heb je straks een hoogtezon gecreëerd.

  • Noukie_
  • Registratie: Mei 2016
  • Laatst online: 08:22
Mijn 'dus' was geen conclusie uit de draaddiameter, maar omdat er geen reactie volgde op mijn eerdere bedenking of het überhaupt verstandig is die afstand te overbruggen na de dimmer. Ik sta nog vrij in de keuze van een dimmer, maar deze moet draadloos zijn en de 3 zones afzonderlijk kunnen bedienen vanuit de 'ketelruimte' .
Ik snap de bedenkingen over het wattage, maar ik heb een ledstrip met een lager wattage in compacte vorm thuis gehad en deze was twijfelachtig in combinatie met de hoogte waarop deze komt te hangen (3 tot 3,5m), vandaar dat ik de veilige optie gekozen heb. De verlichting zal uiteraard grotendeels gedimd zijn, maar er moet wel een mogelijkheid zijn voor goede verlichting (operatieverlichting is inderdaad niet de insteek). Ik hoor heel graag gebruikservaringen van ledstrip als hoofdverlichting in hogere ruimtes!
Dialux had ik al geïnstalleerd, maar ik kreeg het niet voor elkaar de goede verlichting in mijn ruimte te plaatsen.
