Storing jsy jsi-2500tl omvormer

[texaslex83]

Hallo,

De in onze nieuwbouwwoning geïnstalleerde jsy jsi-2500tl omvormer voor zonnepanelen is net buiten de 5 jaar garantie in storing geraakt. Het rode alarm lampje brand en het display geeft de melding "relay failure".

De oorspronkelijke installateur wil de unit vervangen, maar ik heb begrepen dat de unit ook (het relay?) ook gerepareerd kan worden. Heb op internet gezocht naar meer informatie hierover, maar kan niet echt iets vinden.

Heeft er iemand ervaring met het repareren van een dergelijke melding op deze of een vergelijkbare unit? Zo ja, welke onderdelen moet ik bestellen en stappen moet ik nemen?

Met vriendelijke groet,
Alex

[DjVe]

Het is niet altijd dat er een relais defect is, maar het kan ook de elektronica ervoor zijn. Ik heb heel wat Samil omvormers gehad waarbij niet het relais zelf was wat een probleem gaf, maar de condensatoren ervoor.

Ik neem aan dat de installateur je wel deels gaat compenseren?

[texaslex83]

Met de electronica ervoor bedoel je dan andere electronica in de omvormer of daar buiten?

Waarom zou de installateur met deels compenseren als de garantie verlopen is?

Thnx.

[AUijtdehaag]

-

[ Voor 122% gewijzigd door AUijtdehaag op 14-04-2020 09:41 ]

[DjVe]

texaslex83 schreef op maandag 30 maart 2020 @ 11:05:
Met de electronica ervoor bedoel je dan andere electronica in de omvormer of daar buiten?

Andere elektronica in de omvormer.

texaslex83 schreef op maandag 30 maart 2020 @ 11:05:
Waarom zou de installateur met deels compenseren als de garantie verlopen is?

Weet je zeker dat je 5 jaar garantie hebt? In diverse webshops zie ik gewoon standaard 10 jaar garantie op JSI omvormers. Daarnaast is het wel zuur als je net buiten je garantie zit, daar mag een installateur best coulant in zijn (zeker als het apparaat 15 jaar mee hoort te gaan)

[texaslex83]

Bedankt voor jullie reactie. Zal nog eens naar de garantie en vervangen kijken.

Hebben jullie ervaring met het zelf vervang/plaatsen van een omvormer? Zo op het oog lijkt het me geen bijster complexe klus, maar verneem graag jullie advies.

[Lardman]

nijntje doet omvormer vervangen:

1: zorg dat je de dc schakelaar op uit hebt staan
2: haal de plus en de min stekker los
3: haal de stroom van de groep waar de omvormer op zit
4: haal omvormer van de muur en demonteer de AC stekker
5: haal achterplaat van de muur
6:Lees handleiding nieuwe omvormer en maak nieuwe achterplaat op de muur
7: nieuwe AC stekker maken (check handleiding)
8: nieuwe omvormer op de muur
9: AC stekker in de omvormer (check handleiding)
10: check dat DC schakelaar op off staat
11: DC plus en min in aansluiten (past maar op 1 manier)
12: pak hoofdstuk inbedrijf stellen er bij in de handleiding
13: groep weer voorzien van spanning
14: Kijk of er nog minimaal 2 uur daglicht is, zo nee deze stappen pas de volgende dag doen bij voldoende licht!. Indien aan voorwaarden voldaan zet DC schakelaar op aan
15: Bij eerste opstart: Zet eventueel land of netcode conform instructies van fabrikant
16: Als de omvormer weer stroom levert kun je de logging in orde gaan maken conform handleiding

Allemaal niet zo gek moeilijk maar als je nog nooit een stekker gemaakt hebt of vastloopt bij het loshalen van de DC of AC stekker dan zou ik hulp inroepen. Mocht je tijdens de acties vragen hebben kun je natuurlijk op het forum een hulpvraag achterlaten

[ Voor 1% gewijzigd door Lardman op 03-04-2020 09:35 . Reden: taiPoh ]

[texaslex83]

Bedankt voor je uitgebreide reactie lardman.

Heb je instructie gelezen en wat videos op YouTube bekeken en het lijkt te doen.

Zijn er nog bepaalde typen of merken die ke zou adviseren?

[Lardman]

Ik zou gaan voor goodwe 2500XS, beste omvormer voor je geld op dit moment in mijn optiek
alternatief: growatt 2500.

Mocht je uitbreidingslplannen hebben is het overwegen van een 3000 of 3600 multitracker een optie. Kan er nog ergens een 2e string panelen bij-op

succes!

[AUijtdehaag]

-

[ Voor 126% gewijzigd door AUijtdehaag op 14-04-2020 09:41 ]

[texaslex83]

Bedankt nog voor de adviezen. Ik ga er mee aan de slag!

[texaslex83]

Door de Corona toestanden heeft de nieuwe omvormer weinig prioriteit gehad. Heb toch nog even wat hulp nodig om de definitieve keuze voor een nieuwe omvormer te maken. Heb me inmiddels wat verder verdiept in de materie en toch nog een aantal vervolgvragen.

Wij hebben in totaal 10 zonnepanelen van iedere max 260w.

Heb de volgende vragen:
1) Volgens mij zitten alle panelen op 1 string, maar ik hoop dat iemand dit kan bevestigen op basis van onderstaande foto:



2) Ik overweeg om mijn jsy jsi-2500tl te vervangen voor een goodwe 2000-xs of 2500-xs, maar in de specificaties zie ik onderstaande verschillen. Welke van de twee goodwe's is nu beter passend (ik wil mijn panelen verder niet uitbreiden) en waarom?

JSY JSI-2500TL - GW 2000-XS - GW 2500-XS
- nominale dc ingangspanning - ? - 360 - 360
- max dc input power - 2620 - 2600 - 3200
- max input current - 14.5 - 12.5 - 12.5
- max kortsluitstroom - ? - 15.6 - 15.6
- nominal output power - 2500 - 2000 - 2500
- max output power - 2500 - 2200 - 2750
- ac grid frequency range (hz) - 50+-5 - 50/60 - 50/60
- max output current - 12.5 - 9.6 - 12


Hopelijk kunnen jullie me nog iets verder helpen. Thnx.

[Lardman]

De 2500xs is ietsje duurder maar kan de stroom beter kwijt, dus ga je minder aftoppen. Er is dus eigenlijk geen reden om voor de xs2000 te gaan op dit moment

[texaslex83]

Bedankt weer!

Het verschil op "max input current" van 14.5 (jsy) vs 12.5 (goodwe) en "max output current" van 12.5 (jsy) vs 12 (goodwe) maken verder niet uit? Ook weet ik niet de waarde van mijn huidige omvormer voor "nominale dc ingangspanning" en "max kortsluitstroom" en kan ik dit dus niet vergelijken. Is dit laatste nog relevant?

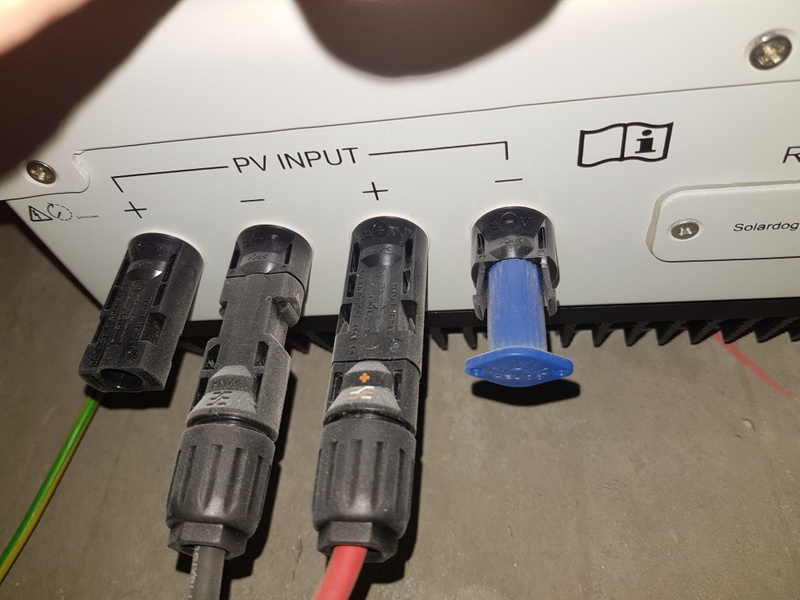

Kan je op basis van onderstaande foto zien hoeveel strings mijn installatie is?


Ik probeer de materie goed te doorgronden, maar de informatie op internet is niet altijd even verhelderend. Vandaar mijn vele vragen.

Thnx

[busscherski]

De max stroom van de Goodwe is voldoende. Gewoon bestellen.

[Lardman]

texaslex83 schreef op vrijdag 29 mei 2020 @ 13:20:

Het verschil op "max input current" van 14.5 (jsy) vs 12.5 (goodwe) en "max output current" van 12.5 (jsy) vs 12 (goodwe) maken verder niet uit? Ook weet ik niet de waarde van mijn huidige omvormer voor "nominale dc ingangspanning" en "max kortsluitstroom" en kan ik dit dus niet vergelijken. Is dit laatste nog relevant?

Kan je op basis van onderstaande foto zien hoeveel strings mijn installatie is?
[Afbeelding]

Ik probeer de materie goed te doorgronden, maar de informatie op internet is niet altijd even verhelderend. Vandaar mijn vele vragen.

Thnx

Max input en output current zijn vergelijkbaar en voor jou niet relevant in dit geval.

De omvormer heeft 1 string.

Mocht je vastlopen tijdens vervangen laat het weten.

[klump4u]

Heb je die DC connectors nooit op de andere ingang geprobeerd?

[busscherski]

@klump4u

Het was mij niet opgevallen dat er 2 setjes DC aansluitingen op de foto staan.

Die omvormer heeft volgens de specs die ik vond maar 1 mmpt, ik denk niet dat het werkt.
Proberen kan geen kwaad, je weet nooit.

[Rol-Co]

klump4u schreef op zaterdag 30 mei 2020 @ 08:20:
Heb je die DC connectors nooit op de andere ingang geprobeerd?

Ik zat ook al te kijken, vind het vreemd dat de plus eigenlijk op de rechtse zit i.p.v de linkse.
Maar gezien het stof zal het altijd zo gezeten hebben.

Wie zegt dat de omvormer kapot is, is de string gemeten? Geen voltage gebeurd er ook niets.

@texaslex83

Zonde dat je heel april gemist hebt, beste maand ever, maar goed, heb nog wel een sma2500 die mooi zou passen in de configuratie.

[ Voor 15% gewijzigd door Rol-Co op 30-05-2020 10:39 ]

[busscherski]

Rol-Co schreef op zaterdag 30 mei 2020 @ 10:23:
[...]

Ik zat ook al te kijken, vind het vreemd dat de plus eigenlijk op de rechtse zit i.p.v de linkse.
Maar gezien het stof zal het altijd zo gezeten hebben.

Wie zegt dat de omvormer kapot is, is de string gemeten? Geen voltage gebeurd er ook niets.

@texaslex83

Zonde dat je heel april gemist hebt, beste maand ever, maar goed, heb nog wel een sma2500 die mooi zou passen in de configuratie.

Ik denk dat het niet uitmaakt hoe het zit omdat alles toch achter 1 mppt zit.

[Rol-Co]

busscherski schreef op zaterdag 30 mei 2020 @ 10:43:
[...]


Ik denk dat het niet uitmaakt hoe het zit omdat alles toch achter 1 mppt zit.

Ik denk het ook niet maar zou het toch zelf nooit zo doen.

[PeeVv]

Heb je niet de oude omvormer laten repareren? Geef hem maar aan mij dan Ik heb hier zelf twee omvormers (Mastervolt en Omnik) in gebruik, beide voor een prikkie gekocht met een relay-fail. Met een beetje geluk is dat ook echt een kapot relais wat vrij simpel te repareren is. Tegenover de €400+ euro van de GoodWe kan het een interessante optie zijn.

[texaslex83]

Vreemd. Ik heb steeds dat mijn reacties niet goed worden geplaatst, want had reeds aantal dagen geleden alweer gereageerd.

Bedankt voor de bevestiging dat mijn opstelling maar 1 string telt.

Er is op youtube/internet niet veel te vinden over hoe mijn huidige omvormer te repareren als leek. Heb navraag gedaan bij partij die reparatie doet en kosten zijn bijna 200 euro met 3 maanden garantie. Dan betaal ik liever 400+ voor een nieuwe met 10 jaar garantie. Mijn huidige omvormer schijnt ook beetje een b merk ding te zijn. Ik verpats hem wel via ebay (ik handel in tweedehands spullen).

Ik ga dan voor de goodwe 2500xs. Mocht iemand een goedkoop adres weten hoor ik het graag.

Mocht ik tijdens de installatie nog vragen hebben of in ieder geval na plaatsing laat ik nog wat van me horen.

Bedankt allemaal en in het bijzonder @Lardman.

[Rol-Co]

@texaslex83

https://www.solar-bouwmarkt.nl/gw2500-xs-wifi.html

[AUijtdehaag]

@texaslex83 En vervolgens kan je weer zelf niks uitlezen.
Ik kocht vorige week een SMA 2.5 voor 375 euro via MP (2 jaar oud)
Heeft standaard modbus tcp/ip aan boord.

[ Voor 59% gewijzigd door AUijtdehaag op 01-06-2020 10:48 ]

[Lardman]

@AUijtdehaag voor 638 euro heb je een sma 2.5, voor 334 euro een goodwe 2500 xs (Winkelman prijzen).
De semsportal logging doet het 99.9% van de tijd en met de app is het instellen een peuleschil. In 4 jaar tijd ben ik nog nooit data kwijtgeraakt ofzo. Ik geef grif toe dat de Sma een prima omvormer is, maar deze is niet 2x beter, wel 2x duurder. Refereren naar een topic waar af en toe mensen een probleem melden met de logging en dan daarmee de suggestie wekken dat je met een goodwe niks kunt uitlezen gaat mijns inziens te kort door de bocht. Voor iedere situatie is er een geschikte omvormer en daar laat ik het even bij.

@texaslex83 graag gedaan.

[texaslex83]

@AUijtdehaag bedoel je omdat de goodwe cloud based portal heeft dit storingsgevoeliger is dan de sma die je rechtstreeks kan benaderen?

[AUijtdehaag]

De Sma is makkelijk zelf uit te lezen inderdaad.
Per minuut via SBFspot en per 10 sec via modbus tcp/ip.
Hoewel wifi aan boord, is ethernet een stabielere verbinding om continu data eruit te trekken.

[ Voor 61% gewijzigd door AUijtdehaag op 03-06-2020 06:10 ]

[Lardman]

De xs serie heeft tegenwoordig ook ethernet.

[texaslex83]

Wilde zojuist de goodwe bestellen, maar bedacht me ineens dat ik niet het aantal decibel geluidsproductie ergens gelezen heb. Dit kan ik ook niet terugvinden in de specificaties op de goodwe website. Iemand enig idee?

[busscherski]

Passief gekoelde omvormers zoals deze zijn tegenwoordig zo goed als stil. Behalve bij zonsopgang en zonsondergang, dan klikken ze een keer met het relais.
Zolang je ze niet in een slaapkamer hangt hoor je ze nooit.

[AUijtdehaag]

@busscherski trek jij altijd je slaapkamerdeur dicht dan?
Je hoort ze altijd klikken bij opstarten.
De een wat meer als de ander he?@Rol-Co

En dan maakt het ook nog wat uit, of het relais achter een dikke aluminium (of is het gietijzer) deksel zit, of een plastic of dun plaatstaal deksel.

[ Voor 39% gewijzigd door AUijtdehaag op 05-06-2020 06:21 ]

[Lardman]

Je nieuwe omvormer is minstens net zo stil als de oude.

[busscherski]

AUijtdehaag schreef op vrijdag 5 juni 2020 @ 05:51:
@busscherski trek jij altijd je slaapkamerdeur dicht dan?
Je hoort ze altijd klikken bij opstarten.
De een wat meer als de ander he?@Rol-Co

En dan maakt het ook nog wat uit, of het relais achter een dikke aluminium (of is het gietijzer) deksel zit, of een plastic of dun plaatstaal deksel.

Ja dicht want dat is net wat donkerder .
De omvormer hangt bij de wasmachine op de bovenste verdieping.
Het heeft een jaar geduurd voor ik het klikken voor het eerst hoorde omdat ik toevallig in die kamer was. Die van mij klikt 2x vlak achter elkaar vanwege 2 strings. Als het 1x was had ik het misschien zelfs gemist.

[Rol-Co]

Lardman schreef op vrijdag 5 juni 2020 @ 06:48:
Je nieuwe omvormer is minstens net zo stil als de oude.

Nou, dat zou ik niet willen zeggen, de steca's zijn sneaky en hebben meerdere tikken maar 1 harde, de sma is eigenlijk het stilst, de 4000 en de 2500HF , zit ook in een wat dikkere kast natuurlijk.
De kostal heeft weer enorm coil whine, het is dat hij ergens anders hangt waar ik hem niet hoor anders ging ie er uit.
Je kan er toch wel vanuit gaan dat in het geval van geluid wel goedkoper is luider, duurder is stiller van toepassing is.

[busscherski]

@Rol-Co
Is er geen verband met het bouwjaar?

[Rol-Co]

busscherski schreef op vrijdag 5 juni 2020 @ 16:45:
@Rol-Co
Is er geen verband met het bouwjaar?

Misschien wel maar de sma zijn het oudst de coolcept zijn iets nieuwer, de kostal is een steca in kostal jasje, ook de 2 growatt die ik hier gehad hebt tikken luid en zijn allemaal in een tijdbestek bouwjaar van 4-5 jaar, ik zie en hoor daar weinig innovatie in eigenlijk.

Ik stoor me er niet aan hoor, laat dat duidelijk zijn, maar er zit zeker verschil in, hoe goedkoper de omvormer des te harder, blikkerige tik het wordt bij in en uit schakelen.

[texaslex83]

Van de week de goodwe 2500 opgehaald. Vanavond even gekeken naar huidige aansluiting op oude omvormer en de nieuwe. Tevens de instructie van @Lardman nog even doorgenomen (erg handig).

Aangezien ik een mega noob ben toch weer paar vragen:
* de DC connectoren zijn identiek dus geen noodzaak om de bijgeleverde nieuwe connector op de kabels te zetten lijkt me?

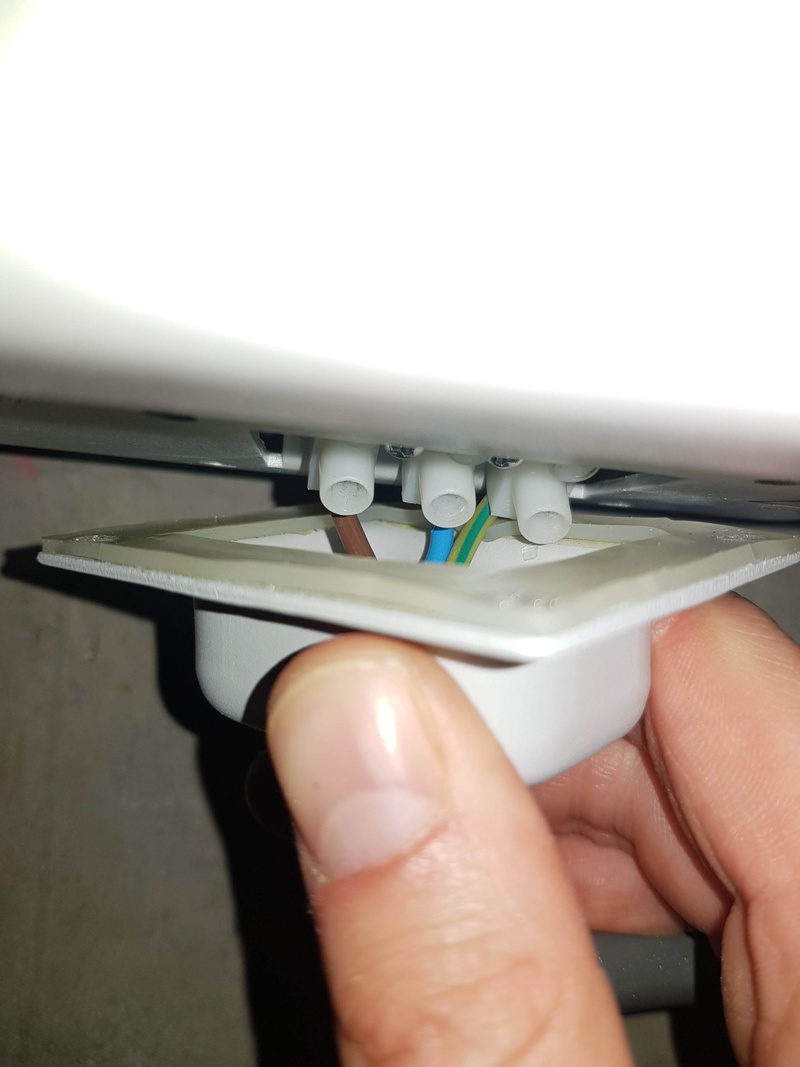

* huidige ac output aansluiting op oude omvormer is zoals in foto onderaan deze post. Bij de goodwe is exceedconn connector aangeleverd (zie ook foto hieronder). De blauwe draad dus in de aansluiting met n, de bruine draad in de aansluiting met L en de aardedraad in aansluiting met aardedraad toch?
* er is ook nog een aansluiting voor "ct or dred or remote shutdown" functies, maar hier hoef ik niks mee te doen neem ik aan?
* eenmaal aangesloten zou ik bij safety country settings nederland moeten kunnen selecteren, maar mocht dit onverhoop niet zo zijn dien ik dan "50hz grid default" of "60hz grid default" selecteren?

Thanks a bunch alvast weer.

[Lardman]

* de DC connectoren zijn identiek dus geen noodzaak om de bijgeleverde nieuwe connector op de kabels te zetten lijkt me?

Correct, die mag je laten zitten.

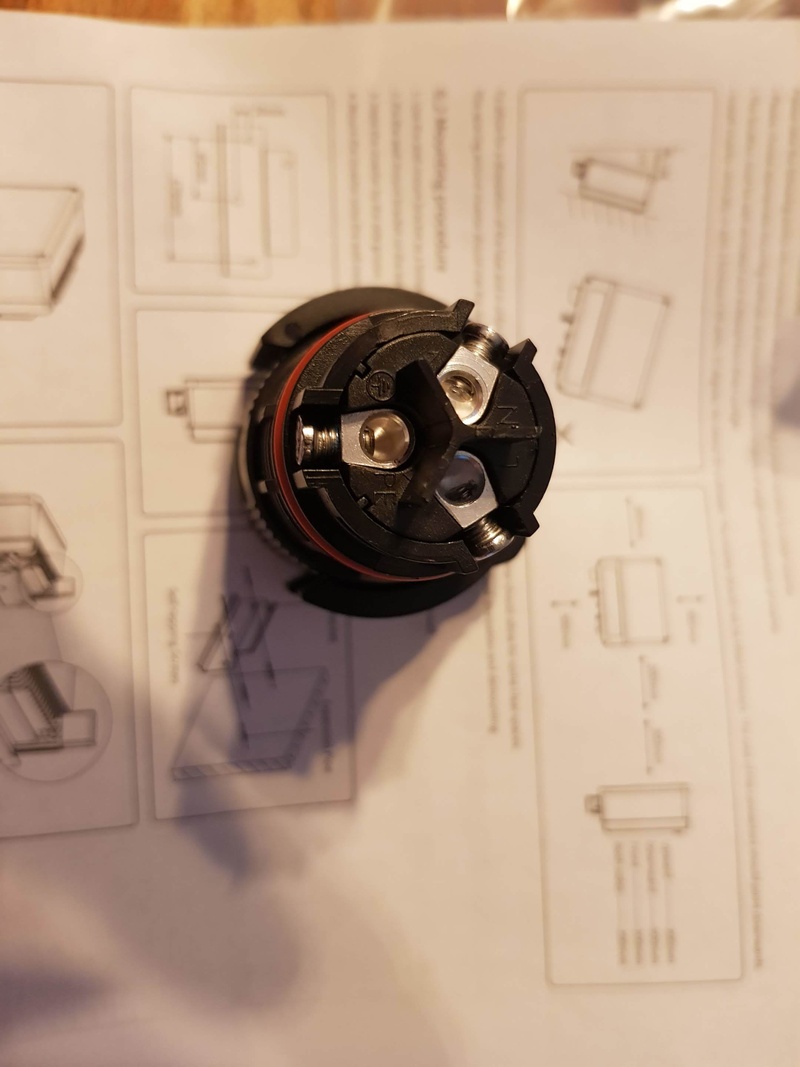

* huidige ac output aansluiting op oude omvormer is zoals in foto onderaan deze post. Bij de goodwe is exceedconn connector aangeleverd (zie ook foto hieronder). De blauwe draad dus in de aansluiting met n, de bruine draad in de aansluiting met L en de aardedraad in aansluiting met aardedraad toch?

Blauw is N, bruin is L, aarde is dat aarde tekentje inderdaad.

* er is ook nog een aansluiting voor "ct or dred or remote shutdown" functies, maar hier hoef ik niks mee te doen neem ik aan?

Er zit een stekker in de doos die doorverbonden is intern. Zonder deze stekker aangesloten zal de goodwe XS serie niet doorstarten, dus gewoon er aanhangen. Deze stekker moet op deze Ct or Dred aansluiting

* eenmaal aangesloten zou ik bij safety country settings nederland moeten kunnen selecteren, maar mocht dit onverhoop niet zo zijn dien ik dan "50hz grid default" of "60hz grid default" selecteren?

De exacte naam van de juiste instelling bij een Goodwe XS is Holland.

Doe het in bedrijfstellen ten minste 1 uur voor zonsondergang of 1 uur na zonsopgang.

succes!

[texaslex83]

@Lardman thanks weer! Ga van de week hem omhangen en laat dan nog weten.

[texaslex83]

Afgelopen zaterdag de omvormer succesvol geinstalleerd. In eerste instantie was wifi point van de omvormer niet zichtbaar, maar na een reset wel. Hij heeft t/m vanochtend succesvol verbinding gehad en kon hem via sems portal uitlezen.

Vanochtend na 07:00 geen data in sems portal en knipperde het gele lampje 2 x op de unit dus ik heb getracht weer wifi setup te doen, maar dit ging erg moeizaam. Mijn smartphone zag het wifi punt meestal niet en mijn laptop wel, maar ook niet altijd. Eenmaal ingelogd via de browser op de wifi module zag hij mijn eigen wifi niet en andere wifi punten wel terwijl ik prima signaal heb boven. Toen middels de knop op de omvormer wifi reload en wifi reset gedaan, maar beiden geven melding failed. Ook omvormer nog uit en aan gezet en module fysiek verwijdert en geplaatst hielp ook niet. Uiteindelijk via browser ssid en wachtwoord van wifi module gewijzigd en nu zie ik hem helemaal niet meer.

Volgens mij heb ik te maken met een defecte wifi module. Hebben jullie nog enig idee?

[AUijtdehaag]

Je kan @Lardman het beste even taggen.
Bij deze.

[Lardman]

Hmm. Wifi reset en reload hebben wel eens een eigen willetje. Het zelf instellen van een SSID op de wifi stick is ook niet aan te raden, de wifi stick is nu flink de kluts kwijt en ik moet eerlijk zeggen dat alles wat ik er op weet reeds gedaan is. Als een nieuwe reset en reload niet meer zorgen dat je de Solar wifi SSID terug ziet kun je kijken of er nog een harde reset knop op de wifi module zelf zit. Daarna weer een reset en of reload.
Mocht dat allemaal niet helpen even contact opnemen met service centrum Goodwe in Utrecht. Telefoonnummer staat op de website.

[texaslex83]

De dongel is na een nachtje toch weer zelf opgekomen. Wel raadselachtig is dat hij nu met geen mogelijkheid meer mijn wifi ziet (terwijl bereik boven prima is want zit een range extender tussen) en zelf mobiel hotspot van mijn smarthpone ziet hij niet als deze naast de omvormer ligt. Allerlei apparaten van de buren ziet de goodwe wifi dongle wel.

Had parallel aan dit bericht al ticket aangemaakt bij goodwe dus krijg morgen nieuwe dongle. Op basis van andere forum post heb ik de indruk dat goodwe niet beste wifi support heeft haha.

@Lardman nog tips om wel mijn wifi te zien? Toch andere channel of encryptie gebruiken?

[Lardman]

Encryptie aanpassen kun je inderdaad proberen, ook wifi type variëren kan nog wel eens helpen. Of nog een dagje wachten op je nieuwe dongel

[texaslex83]

Had de oude dongle weer aan de praat gekregen werkte dag of twee weer prima, maar nu ligt hij er weer uit met 2 keer knipperen. Zal niet server side issue zijn want dat is 4 keer knipperen dacht ik. Zeer bijzonder. Heb goodwe reminder verzonden over wanneer ik nu de nieuwe dongle ontvang.

[texaslex83]

Heb reeds nieuwe dongle ontvangen, maar sinds een week lijkt de oude dongle stabiel te draaien. Erg vreemd, maar het werkt :-)

Bedankt allen.
