Vraag


  • Tinus102
  • Registratie: maart 2020
  • Laatst online: 29-12-2020
Sinds vorig jaar heb ik een nieuwe woning betrokken, en ben ik lekker aan de slag gegaan met het slimmer maken van mijn woning.

Eén van mijn wensen is het slimmer maken van mijn WTW installatie.
Ik beschik over een Brink Renovent Excellent 300.
Hier zijn diverse mogelijkheden voor beschikbaar alleen €€€€. Daarbij ben ik ook nog niet zeker of het gaat werken.

Mijn standen schakelaar zit beneden in de woonkamer, en mijn WTW installatie is met een perilex stekker aangesloten op de zolder volgens onderstaand schema.



Mijn vraag?
Hoe kan ik mij WTW het beste koppelen aan Domoticz om hem slimmer te maken.
Ik maak gebruik van Z-Wave, WiFi protocollen.

Alle reacties


  • JdM
  • Registratie: februari 2002
  • Laatst online: 09:49

JdM

Gas?Gas!

Neem dit eens door . Hier wordt uitgelegd wat je kunt met badkamerventilatie. Jouw vraag in combinatie met een rolluikschakelaar zal je mogelijk ook verder helpen ;)

[Voor 35% gewijzigd door JdM op 21-03-2020 09:30]

N54 powered

Sonoff Dual eraan, die spanning zet op de draden voor de midden- en hoogstand. Zo bestuur ik mijn ventilatiebox (geen WTW) ook, werkt prima. Standaard staat hij op stand 1, als hij trigger krijgt dan gaat hij naar stand 2 of 3.

Heb een CO2-sensor in de woonkamer, aan de hand daarvan bepaalt Node-RED of de ventilatie hoger/lager moet. En een temperatuursensor (DS18B20) op de koperleiding vanaf de ketel naar de badkamer. Als de leiding warm is voor meer dan xx minuten > er wordt gedouched > ventilatie op maximaal.

Werkt al meer dan een jaar dikke prima op deze manier. Altijd genoeg ventilatie maar nooit teveel :)

Zie ook: Optimale vraaggestuurde mechanische ventilatie

Gas besparen door CV-tuning | Elektriciteit besparen
Geen vragen via privébericht die ook via het forum kunnen a.u.b.


  • Tinus102
  • Registratie: maart 2020
  • Laatst online: 29-12-2020
JdM schreef op zaterdag 21 maart 2020 @ 09:29:
Neem dit eens door . Hier wordt uitgelegd wat je kunt met badkamerventilatie. Jouw vraag in combinatie met een rolluikschakelaar zal je mogelijk ook verder helpen ;)
Bedankt! Ik was bekend met deze handleiding.
Maar waarom een rolluik schakelaar? In het artikel is de dual schakelaar uitgelegd.

  • JdM
  • Registratie: februari 2002
  • Laatst online: 09:49

JdM

Gas?Gas!

@Tinus102 Nou, een rolluikschakelaar is ook een duo schakelaar. Er zit een contact op voor open en voor dicht, dus je kunt er twee standen mee schakelen (via domoticz).

N54 powered


  • daxy
  • Registratie: februari 2004
  • Laatst online: 14:22
Ik wil dit ook heel graag, maar heb te weinig kennis van elektra aansluitingen om zelf eea uit te zoeken 😀.

Zou de Shelly 2.5 hier ook voor gebruikt kunnen worden? @Tinus102, Ik zou graag willen weten of het lukt en hoe je het aansluit, het liefst zonder te solderen.

Do not argue with a fool. He will drag you down to his level and beat you with experience.


  • daxy
  • Registratie: februari 2004
  • Laatst online: 14:22
Ik heb toch even verder zitten kijken, als ik het goed heb moet het hiermee lukken of niet?

Hier onder is een foto achter mijn perilex waar de Brink Renovent 400 op aangesloten zit. Mijn huidige 3-standen schakelaar in de keuken heeft de bruine, zwarte en zwart/witte draden.

Kan iemand (@ThinkPad. volgens mij snap jij dit wel 😀) mij zeggen of ik "gewoon" een Shelly 2.5 kan aansluiten achter de perilex aansluiting door een lasklem op blauw en bruin zodat ze op zowel de perilex aansluiten als de shelly kunnen, zwart en zwart/wit loshalen en op shelly aansluiten en dan zwart en zwart/wit van shelly naar de perilex stekker? Volgens mij is dat hem dan, of niet? Hier staat de shelly wiring scheme.

Do not argue with a fool. He will drag you down to his level and beat you with experience.


  • Tinus102
  • Registratie: maart 2020
  • Laatst online: 29-12-2020
Het is mij gelukt om met een Fibaro Single switch nu mijn WTW wat slimmer te maken.
Ik heb even bewust gekozen voor de Single switch zodat ik alleen stand 1 en 3 gebruik.
En ik had deze schakelaar nog liggen. Met een duo schakelaar kun je ook stand 2 gebruiken.
Kijk even achter je standen schakelaar wat ze hebben gebruikt.

Wat heb ik aangesloten
L = Blauw
N= Bruin
Q= (Stand 3) naar de WTW
S1 = draad van schakelaar stand 3

Normaal bij het aansluiten van de Fibaro schakelaar moet je blauw met een lasdoos uitbreiden, dit heb ik ook voor bruin gedaan anders werkt stand 1 niet meer.

Ik hoop dat je er wat verder mee komt.

  • Laboy
  • Registratie: september 2011
  • Laatst online: 10-12-2020
Ik probeer nu hetzelfde voor elkaar te krijgen. Ik heb dezelfde perilex stekker en wil ook alleen de standen 1 & 3 gebruiken. Echter ben ik op zoek naar een zigbee variant van deze switch. Ik weet dat Kaku een ACM-3500 heeft maar daar zou ik dan weer een ICS-2000 control station voor moeten hebben en dat voorkom ik liever. Ik hoop dat er iets werkbaar is met zigbee/zigbee2mqtt.

Hebben jullie suggesties?


Een alternatief zou zijn om een zigbee stick/module op mijn pi te zetten en ook z-wave te draaien.

[Voor 11% gewijzigd door Laboy op 02-04-2020 11:26]


  • Laboy
  • Registratie: september 2011
  • Laatst online: 10-12-2020
Ik denk dat ik er al uit ben. De ACM-3500 inclusief het Mega 2560 bord met wat tx/rx will do the job. Even het stof van de soldeerbout halen.

Acties:
  • +1Henk 'm!

  • Tinus102
  • Registratie: maart 2020
  • Laatst online: 29-12-2020

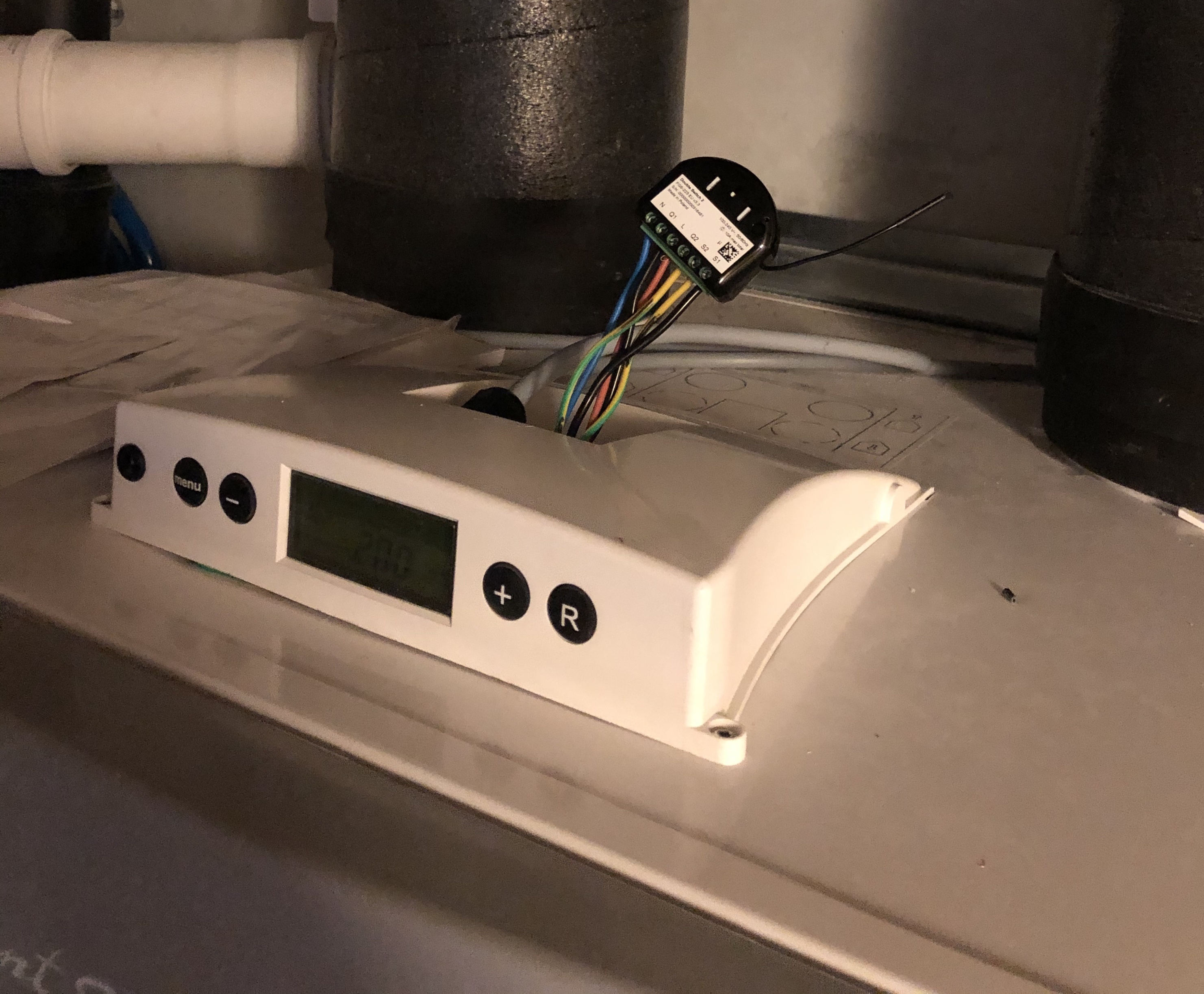

Ik heb toch maar even een duo switch besteld en aangesloten.
Even wat meer variatie in de ventilatie.
Een tip aan @daxy: Ik heb de schakelaar in de aansluit kabel vanaf de schakelaar verwerkt en niet achter de stekker.



Omdat WTW ventilatie geadviseerd is om 24x7 door te ventileren heb ik geen trigger gemaakt op warm water gebruik, maar op luchtvochtigheids percentage.

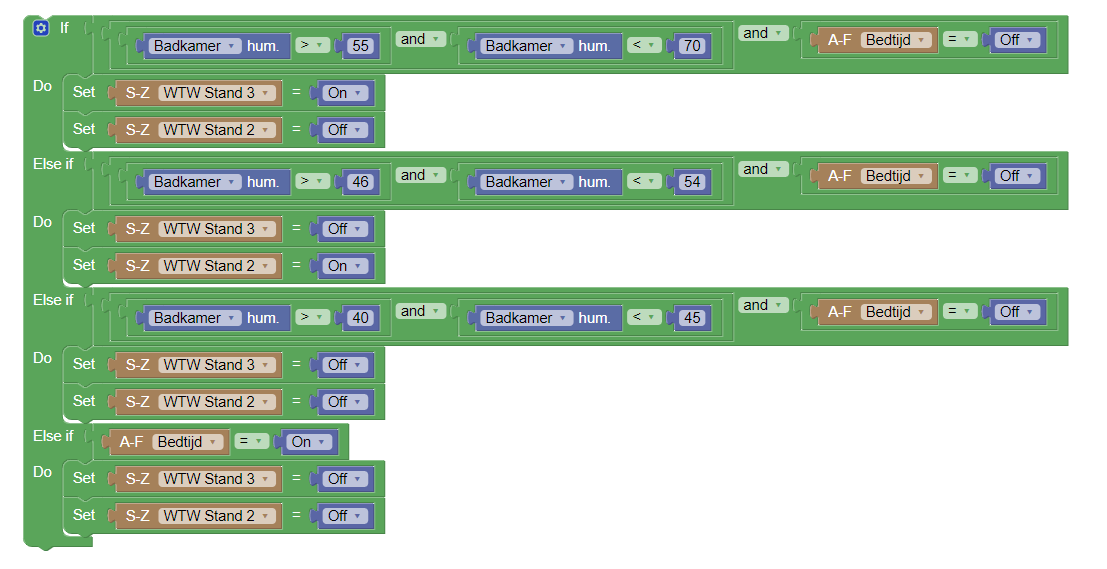

Voor Domoticz heb ik eenvoudig een blockly gemaakt die voldoet aan mijn behoefte.
Er zwerven veel verschillende LUA, dZevents scripts die ook een oplossing zijn, maar ik hou van simpel en eenvoud.



De bedtijd schakelaar is een virtuele switch die op basis van tijd "on" en "off" gaat.

  • Space21
  • Registratie: mei 2006
  • Laatst online: 17:14
@Tinus102 is het gelukt met de sonoff dual?
Ik wil dit ook gaan doen maar weet nog niet zo goed hoe het aansluit zoals jij het doet. Nette oplossing

[img]http://img140.imageshack.us/img140/9245/image34ap.jpg[/img]


  • tinus5
  • Registratie: maart 2012
  • Laatst online: 18:21
Ik heb zelf de Renovent 400 plus. Door middel van de eBus verbinding (de aansluiting links van de menu knop) lees en bestuur ik deze via mijn domotica systeem.

Almere, 10230 Wp, ZZW, 36°


  • Space21
  • Registratie: mei 2006
  • Laatst online: 17:14
tinus5 schreef op zaterdag 25 april 2020 @ 08:30:
Ik heb zelf de Renovent 400 plus. Door middel van de eBus verbinding (de aansluiting links van de menu knop) lees en bestuur ik deze via mijn domotica systeem.
Ah ik weet niet of die die heb; volgens heb ik de 'non' plus versie. Anders gewoon de stekker doorknippen en de sonoff dual er aan hangen ;-)

[img]http://img140.imageshack.us/img140/9245/image34ap.jpg[/img]


  • PietR1
  • Registratie: februari 2020
  • Laatst online: 23-08-2020
Beste tinus5, kan je uitleggen welke onderdelen je hebt gebruikt om Domoticz (?) aan te sluiten op de Renovent 400 Plus, wat je kan bedienen etc ? Ik heb dezelfde unit en zoek nog naar mogelijkheden.

  • Space21
  • Registratie: mei 2006
  • Laatst online: 17:14
Ik heb het inmiddels aan de praat. Zit ook al Home Assistant!

[img]http://img140.imageshack.us/img140/9245/image34ap.jpg[/img]


  • Dacuuu
  • Registratie: maart 2009
  • Laatst online: 17:40
Wat ga je krijgen als je bijv met een sonoff duo, stand 2 bijv niet eerst uitschakelt voordat je stand 3 aanzet? Met een 3 standen schakelaar kan dit niet, met een DIY zelf oplossing wel.

Mijn Youtube reviews: https://www.youtube.com/user/BartjuhB/videos

Bij mijn Itho Ecofan kan dat geen kwaad, hij pakt dan gewoon stand 3 meen ik. Maar zal per model verschillen dus vraag de fabrikant :)

Gas besparen door CV-tuning | Elektriciteit besparen
Geen vragen via privébericht die ook via het forum kunnen a.u.b.


  • Space21
  • Registratie: mei 2006
  • Laatst online: 17:14
ThinkPad schreef op woensdag 29 april 2020 @ 23:54:
Bij mijn Itho Ecofan kan dat geen kwaad, hij pakt dan gewoon stand 3 meen ik. Maar zal per model verschillen dus vraag de fabrikant :)
Hier ook! Ik hen een Brinck Renovent

[img]http://img140.imageshack.us/img140/9245/image34ap.jpg[/img]


Acties:
  • +1Henk 'm!

  • tinus5
  • Registratie: maart 2012
  • Laatst online: 18:21
@PietR1
Voor mijn Brink Renovent 400 plus (met CO2 zone sturing) gebruikte ik eerst de eBus interface van Esera de USB - eBus coupler.
Deze werkt op zich prima, maar doordat ik ook de Brink Air Control bediening heb, die ook vanuit de eBus van stroom wordt voorzien, kon ik niet beide gelijk gebruiken.
Om dit probleem (max 18 mA voeding van de bus) te omzeilen, gebruik ik nu de opensource eBus 2.0 adapter. Deze variant gebruikt geen stroom van de eBus, maar wordt gevoed via de RaspberryPi of via USB.
Ik heb nu de RaspberryPi adapter, want die kon ik gesoldeerd kopen. Maar ik heb ook alle onderdelen voor de Base board, maar die moet ik nog solderen.
Ik heb de printplaat via het forum van FHEM kunnen kopen.

Op de RaspberryPi draait de ebusd deamon, met de juiste config file voor de Renovent 400 (of 300 die zijn hetzelfde), met wat eigen gemaakte tweaks om ook de zoneklep uit te kunnen lezen via MQTT.

Almere, 10230 Wp, ZZW, 36°


  • PietR1
  • Registratie: februari 2020
  • Laatst online: 23-08-2020
@tinus5
Bedankt voor je uitleg. De Esera lijkt een direct toepasbare oplossing.
Aangezien ik geen Air control gebruik, overweeg ik nu sterker om deze module op de Renovent aan te sluiten.
Hoe ben je aan de config file van de Renovent gekomen ? En hoe ziet die file eruit ?

  • lvmeijer
  • Registratie: november 2001
  • Laatst online: 30-04 01:34

lvmeijer

www.leonmeijer.nl

PietR1 schreef op zaterdag 16 mei 2020 @ 16:40:
@tinus5
Bedankt voor je uitleg. De Esera lijkt een direct toepasbare oplossing.
Aangezien ik geen Air control gebruik, overweeg ik nu sterker om deze module op de Renovent aan te sluiten.
Hoe ben je aan de config file van de Renovent gekomen ? En hoe ziet die file eruit ?
Deze https://github.com/dstrig...nk-renovent-excellent-300 ?

  • homebase2
  • Registratie: september 2020
  • Laatst online: 11-11-2020
goedendag ik heb een vraag over inbouw qurbani 0-10 volt dimmer aan sluiten op een wtw stork WHR 91 die geen 0-10 volt aansluiting heeft.
graag wil ik daar een co2 sensor op maken.
iemand een idee of een schema in jip en janneke taal.
@homebase2 Wat heb je zelf al gevonden cq. geprobeerd? Je post getuigd op deze manier van erg weinig inzet namelijk...

Gas besparen door CV-tuning | Elektriciteit besparen
Geen vragen via privébericht die ook via het forum kunnen a.u.b.


  • homebase2
  • Registratie: september 2020
  • Laatst online: 11-11-2020
hoi tja sorry maar ik heb totaal geen verstand van dat spul dus vandaar die vraag voor dat alles kapot gaat.

  • tinus5
  • Registratie: maart 2012
  • Laatst online: 18:21
Ik heb inderdaad die gebruikt en aangepast voor mijn Renovent 400 plus (o.a. 7c adres en het toevoegen van de kanaalverwarmer)

code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
# type (r[1-9];w;u),circuit,name,[comment],[QQ],ZZ,PBSB,[ID],field1,part (m/s),datatypes/templates,divider/values,unit,comment,field2,part (m/s),datatypes/temp$
### BRINK RENOVENT EXCELLENT 300 & 400 (plus)
##
## This ebus config may work for Ubbink, VisionAIR, WOLF CWL series and some other systems that are identical
## You may need to modify the 7c address in the next 2 lines for your brand/model. Or just uncomment the necessary lines.

## Renovent Excellent 400 (plus) series
*r,wtw,,,,7c,4050,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,
*w,wtw,,,,7c,4050,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,

## Renovent Excellent 300 series
## *r,wtw,,,,3c,4050,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,
## *w,wtw,,,,3c,4050,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,

#### CURRENT CONFIG VALUES ####
r,,Airflow0,,,,4050,21,current,,UIR,,m  /h,,minimum,,UIR,,m  /h,,maximum,,UIR,,m  /h,,Stepsize,,UIR,,m  /h,,FactorySetting,,UIR,,m  /h
r,,Airflow1,,,,4050,01,current,,UIR,,m  /h,,minimum,,UIR,,m  /h,,maximum,,UIR,,m  /h,,Stepsize,,UIR,,m  /h,,FactorySetting,,UIR,,m  /h
r,,Airflow2,,,,4050,02,current,,UIR,,m  /h,,minimum,,UIR,,m  /h,,maximum,,UIR,,m  /h,,Stepsize,,UIR,,m  /h,,FactorySetting,,UIR,,m  /h
r,,Airflow3,,,,4050,03,current,,UIR,,m  /h,,minimum,,UIR,,m  /h,,maximum,,UIR,,m  /h,,Stepsize,,UIR,,m  /h,,FactorySetting,,UIR,,m  /h
r,,BypassTemperature,,,,4050,04,current,,SIR,10,  C,,minimum,,SIR,10,  C,,maximum,,SIR,10,  C,,Stepsize,,SIR,10,  C,,FactorySetting,,SIR,10,  C
r,,BypassHysterese,,,,4050,30,current,,SIR,10,  C,,minimum,,SIR,10,  C,,maximum,,SIR,10,  C,,Stepsize,,SIR,10,  C,,FactorySetting,,SIR,10,  C
r,,BypassOperation,,,,4050,1b,current,,UIR,0=auto;1=closed;2=open,,,minimum,,UIR,,,,maximum,,UIR,,,,Stepsize,,UIR,,,,FactorySetting,,UIR
r,,CentralHeatingWTW,,,,4050,07,current,s,UIR,0=off;1=on,,,minimum,,UIR,,,,maximum,,UIR,,,,Stepsize,,UIR,,,,FactorySetting,,UIR
r,,PressureImbalanceAllowed,,,,4050,08,current,s,UIR,0=not allowed;1=allowed,,,minimum,,UIR,,,,maximum,,UIR,,,,Stepsize,,UIR,,,,FactorySetting,,UIR
r,,FixedPressureImbalance,,,,4050,09,current,,SIR,,m  /h,,minimum,,SIR,,m  /h,,maximum,,SIR,,m  /h,,Stepsize,,SIR,,m  /h,,FactorySetting,,SIR,,m  /h
r,,RHSensorConnected,,,,4050,32,current,,UIR,,,,minimum,,UIR,,,,maximum,,UIR,,,,Stepsize,,UIR,,,,FactorySetting,,UIR,,
r,,RHSensorSensitivity,,,,4050,33,current,,SIR,,,,minimum,,SIR,,,,maximum,,SIR,,,,Stepsize,,SIR,,,,FactorySetting,,SIR
r,,DisplayLight,,,,4050,1d,current,,UIR,,%,,minimum,,UIR,,%,,maximum,,UIR,,%,,Stepsize,,UIR,,%,,FactorySetting,,UIR,,%
r,,PreheaterInstalled,,,,4050,31,current,,UIR,1=yes;0=no
r,,TemperaturePostheater,4080030b,,,4050,0b,,,UIR,10,  C

#### FILTER AND OPERATIONAL TIME ####
r,,DaysWithFilter,,,,4050,22,,,UIR,,Filter Warning after 90 days
r,,AirflowWithFilter,,,,4050,23,,,UIR,,tm
r,,AirflowFilterThreshold,,,,4050,1c,,,UIR,,tm
r,,OperatinghoursTotal,,,,4050,24,,,UIR,-5,h,,,,UIR,,,,,,UIR,,,,,,UIR,,,,,,UIR
r,,AirflowTotal,,,,4050,25,,,UIR,-1000,m  ,,,,UIR,,,,,,UIR,,,,,,UIR,,,,,,UIR

#### CHANGE CONFIGURATION ####
w,,Airflow0,408001,,,4080,21,,,UIR,,m  /h
w,,Airflow1,408001,,,4080,01,,,UIR,,m  /h
w,,Airflow2,408001,,,4080,02,,,UIR,,m  /h
w,,Airflow3,408001,,,4080,03,,,UIR,,m  /h
w,,BypassTemperature,408001,,,4080,04,,,UIR,10,  C
w,,GroundWTW-,408001,,,4080,19,,,UIR,10,  C
w,,GroundWTW+,408001,,,4080,1A,,,UIR,10,  C
w,,BypassHysterese,408003,,,4080,30,,,UIR,10,  C
w,,BypassOperation,408003,,,4080,1b,,,UIR,0=auto;1=closed;2=open
w,,PreheatRegister_on,408003,,,4080,31,,,UIR,0=no;1=yes
w,,CentralHeatingWTW,408007,,,4080,07,,,UIR,0=off;1=on
w,,PressureImbalanceAllowed,408008,,,4080,08,,,UIR,0=not allowed;1=allowed
w,,FixedPressureImbalance,408009,,,4080,09,,,SIR,,m  /h
w,,FanOperation,,,,40a1,,,,ULR,0x0=Minimum;0x00010001=Low;0x00020002=Normal;0x00030003=High,,,,,IGN:1
w,,TemperaturePostheater,4080030b,,,4080,0b,,,UIR,10,  C

#### SENSOR DATA ####
r,,RelativeHumidity,40220120,,,4022,20,,,UIR,10,% ,RelativeHumidity
r,,MoistureIncrease,40220121,,,4022,21,,,UIR,0=Error;1=Not Initialized;2=Sensor Not Active;3=PowerUp Delay;4=Normal RH;5=Boost Rising;6=Boost Stable;7=Boost De$
r,,SoftwareVersion,40220100,,,4022,00,,,STR:*,,,SoftwareVersion
r,,FanOperation,40220101,,,4022,01,,,UIR,0=Minimum;1=Low;2=Normal;3=High,,FanMode
r,,InletFanSpeed,40220102,,,4022,02,,,UIR,,rpm,InletFanSpeed
r,,ExhaustFanSpeed,40220103,,,4022,03,,,UIR,,rpm,ExhaustFanSpeed
r,,InsideTemperature,40220107,,,4022,07,,,SIR,10,  C,InsideTemperature
r,,OutsideTemperature,40220108,,,4022,08,,,SIR,10,  C,OutsideTemperature
r,,InletFlow,4022010B,,,4022,0b,,,UIR,,m  /h,InletFlow
r,,ExhaustFlow,4022010C,,,4022,0c,,,UIR,,m  /h,ExhaustFlow
r,,PressureInlet,40220114,,,4022,14,,,UIR,10,Pa,PressureInlet
r,,PressureExhaust,40220115,,,4022,15,,,UIR,10,Pa,PressureExhaust
r,,FilterStatus,40220118,,,4022,18,,,UIR,0=Clean;1=Dirty,,FilterStatus
r,,CO2Sensor1Status,40220128,,,4022,28,,,UIR,,,CO2Sensor1Status
r,,CO2Sensor1Value,40220129,,,4022,29,,,UIR,,,CO2Sensor1Value
r,,CO2Sensor2Status,4022012A,,,4022,2a,,,UIR,,,CO2Sensor2Status
r,,CO2Sensor2Value,4022012B,,,4022,2b,,,UIR,,,CO2Sensor2Value
r,,CO2Sensor3Status,4022012C,,,4022,2c,,,UIR,,,CO2Sensor3Status
r,,CO2Sensor3Value,4022012D,,,4022,2d,,,UIR,,,CO2Sensor3Value
r,,CO2Sensor4Status,4022012E,,,4022,2e,,,UIR,,,CO2Sensor4Status
r,,CO2Sensor4Value,4022012F,,,4022,2f,,,UIR,,,CO2Sensor4Value

#### OTHER ####
r,,Errors,409000,,,4090,00,,s,UCH,,,,ign,,IGN:2,,,,code,,UCH,,,,code,,UCH,,,,code,,UCH,,,,code,,UCH,,,,code,,UCH,,,,code,,UCH,,,,code,,UCH,,,,code,,UCH,,,,code$
#w,,reseterrors,409103FFFFFF,,,4091,7c0001,,m,HEX:3,,,,result,s,UIR,0=ResetNotRequested;1=ResetSuccessful;2=ResetRelayed;3=NoErrorsFound;4=ResetFailed;5=Blocki$
#w,,resetfilter,409103FFFFFF,,,4091,7c0100,,,,,,,result,s,UIR,0=ResetNotRequested;1=ResetSuccessful;2=ResetRelayed;3=FilterWarningWasNotSet;4=ResetFailed;5=Unk$
r,,PosStufenschalter,,,,4022,06,,,UIR,,,switchposition
r,,DipswitchValue,40220104,,,4022,04,,,UIR,,,DipswitchValue
r,,FanStatus,40220111,,,4022,11,,,UIR,0=Initialize;1=Const. Flow;2=Const. RPM;3=Off;4=Error,,FanStatus
r,,SettingInletFlow,40220109,,,4022,09,,,UIR,,m  /h,SettingInletFlow
r,,SettingExhaustFlow,4022010A,,,4022,0a,,,UIR,,m  /h,SettingExhaustFlow
r,,BypassCurrent,4022010D,,,4022,0D,,,UIR,,,BypassCurrent
r,,StatusBypass,4022010E,,,4022,0E,,,UIR,0=Initialize;1=Opening;2=Closing;3=Open;4=Closed;5=Error,,BypassStatus
r,,PreheaterStatus,4022010F,,,4022,0F,,,UIR,0=Initialize;1=Disabled;2=Enabled,,PreheaterStatus
r,,PreheaterPower,40220110,,,4022,10,,,UIR,,,PreheaterPower
r,,PostheaterStatus,4022011D,,,4022,1d,,,UIR,0=Initialize;1=Disabled;2=Enabled,,PostheaterStatus
r,,PostheaterPower,4022011E,,,4022,1e,,,UIR,,,PostheaterPower
r,,FrostStatus,40220116,,,4022,16,,,UIR,0=Initialize;1=No Frost;2=Defrost Wait;3=Heater;4=Error;5=Velu Heater;6=Velu Unbalance;7=Unbalanace,,FrostStatus
r,,EbusSyncGenErrorCount,40220164,,,4022,64,,,UIR,,,EbusSyncGenErrorCount
r,,PerilexPosition,40220105,,,4022,05,,,UIR,,,PerilexPosition
r,,Contact1Position,4022011B,,,4022,1b,,,UIR,,,Contact1Position
r,,Contact2Position,4022011C,,,4022,1c,,,UIR,,,Contact2Position
r,,GroundWTWStatus,4022011F,,,4022,1f,,,UIR,0=Enabled;1=Disabled,,EWTStatus
r,,GroundWTW-,40500119,,,4050,19,current,,SIR,10,  C,,minimum,,SIR,10,  C,,maximum,,SIR,10,  C,,Stepsize,,SIR,10,  C,,FactorySetting,,SIR,10,  C
r,,GroundWTW+,4050011A,,,4050,1A,current,,SIR,10,  C,,minimum,,SIR,10,  C,,maximum,,SIR,10,  C,,Stepsize,,SIR,10,  C,,FactorySetting,,SIR,10,  C
r,,OptionTemperature,4022011A,,,4022,1a,,,UIR,,,OptionTemperature

#### UNDEFINED ####
#r,,undef_01,undef,,,,0a,,,HEX:10
#r,,undef_02,undef,,,,0b,,,HEX:10
#r,,undef_03,undef,,,,0c,,,HEX:10
#r,,undef_04,undef,,,,0d,,,HEX:10
#r,,undef_05,undef,,,,0e,,,HEX:10
#r,,undef_06,undef,,,,0f,,,HEX:10
#r,,undef_07,undef,,,,10,,,HEX:10
#r,,undef_08,undef,,,,11,,,HEX:10
#r,,undef_09,undef,,,,12,,,HEX:10
#r,,undef_10,undef,,,,13,,,HEX:10
#r,,undef_11,undef,,,,14,,,HEX:10
#r,,undef_12,undef,,,,15,,,HEX:10
#r,,undef_13,undef,,,,16,,,HEX:10
#r,,undef_14,undef,,,,17,,,HEX:10
#r,,undef_15,undef,,,,18,,,HEX:10


Ik heb ook een zoneklep (CO2 sturing), hier heb ik zelf een (begin van) een CSV file gemaakt:
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
# type (r[1-9];w;u),circuit,name,[comment],[QQ],ZZ,PBSB,[ID],field1,part (m/s),datatypes/templates,divider/values,unit,comment,field2,part (m/s),datatypes/temp$
### BRINK zoneklep
##
## This ebus config may work for Ubbink, VisionAIR, WOLF CWL series and some other systems that are identical
## You may need to modify the 7c address in the next 2 lines for your brand/model. Or just uncomment the necessary lines.

## Brink zoneklep
*r,zkp,,,,09,4050,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,
*w,zkp,,,,09,4050,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,

#### SENSOR DATA ####
#type,circuit,name,comment,QQ,ZZ,PBSB,ID,field1,part,type/templates,divider/values,unit,comment,field2,part,type/templates,divider/values,unit,comment


r,,Klepstand,1f0940a10102,,,40a1,,,,HEX:7
#r,,Klepstand,1f0940a10102,,,40a1,,,,HEX:7,,0x00040000000000=Woon-/Slaapzone;0x00040000020300=Slaapzone;0x0700040000010200=Woonzone,,Klepstand
#r,,Klepstand,1f0940a10102,,,40a1,,,,HEX:7,'00 04 00 00 00 00 00'=WoonSlaapzone;'00 04 00 00 02 03 00'=Slaapzone;'07 00 04 00 00 01 02 00'=Woonzone


En voor de CO2 sensoren zelf:
code:
1
2
3
4
5
6
7
8
9
10
11
12
13
### BRINK CO2 sensor
##
## This ebus config may work for Ubbink, VisionAIR, WOLF CWL series and some other systems that are identical
## You may need to modify the 7c address in the next 2 lines for your brand/model. Or just uncomment the necessary lines.

## Brink CO2 sensor
*r,co2,,,,0a,4050,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,
*w,co2,,,,0a,4050,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,

#### SENSOR DATA ####
r,,CO2SensorAValue,40a100,,,40a1,,,,UIR,,,Address,,,UIR,,,,,,UIR,,ppm,Value
w,,GrensHoog,4080039103e8,,,4080,91,,,UIR,,ppm
w,,GransLaag,4080039002bc,,,4080,90,,,UIR,,ppm

Almere, 10230 Wp, ZZW, 36°


  • etron
  • Registratie: juli 2001
  • Laatst online: 06-05 22:33
Dacuuu schreef op woensdag 29 april 2020 @ 23:01:
Wat ga je krijgen als je bijv met een sonoff duo, stand 2 bijv niet eerst uitschakelt voordat je stand 3 aanzet? Met een 3 standen schakelaar kan dit niet, met een DIY zelf oplossing wel.
Dat nog niemand op deze vraag heeft beantwoord.Het lijkt mij dat de ventilatie unit hierdoor stuk kan gaan. Dan krijgt ie 3x 220V binnen en daar is die niet voor gemaakt. Ik denk ook dat bijv een Shelly 1 beter is omdat je dat dan nooit kan krijgen en dan alleen stand 1 en 3 hebt (of 1 en 2). Je schakelt dan altijd maar 1 fase erbij.
In je automation kan je er wel voor zorgen dat dit nooit gebeurd, maar de switches kan je in je home automation ook handmatig bedienen wat de kans op fouten groot maakt en misschien wel een klein brandje veroorzaakt.
Mijn advies,: geen duo switch.

  • Dacuuu
  • Registratie: maart 2009
  • Laatst online: 17:40
etron schreef op woensdag 9 september 2020 @ 10:04:
[...]

Dat nog niemand op deze vraag heeft beantwoord.Het lijkt mij dat de ventilatie unit hierdoor stuk kan gaan. Dan krijgt ie 3x 220V binnen en daar is die niet voor gemaakt. Ik denk ook dat bijv een Shelly 1 beter is omdat je dat dan nooit kan krijgen en dan alleen stand 1 en 3 hebt (of 1 en 2). Je schakelt dan altijd maar 1 fase erbij.
In je automation kan je er wel voor zorgen dat dit nooit gebeurd, maar de switches kan je in je home automation ook handmatig bedienen wat de kans op fouten groot maakt en misschien wel een klein brandje veroorzaakt.
Mijn advies,: geen duo switch.
Even los van dit topic. Ik heb mijn wtw inmiddels ook aangepakt. In de keuken zit standaard een 3 standen schakelaar.

Nu heb ik op de wtw box zelf, 2 relais aangesloten. Dit zijn gewoon maak relais, geen voltage oid. Dus contact, of geen contact.

Wat je aan zet, het maakt niet uit. Hij pakt gewoon input met de hoogste stand.

Stel je 3 standen schakelaar in de keuken staat op 2, dan kan je de stand 3 relais gewoon aanzetten, geen probleem.

Mijn Youtube reviews: https://www.youtube.com/user/BartjuhB/videos


  • etron
  • Registratie: juli 2001
  • Laatst online: 06-05 22:33
Ok, dan heb ik het verkeerd. Dan maakt het idd niet uit of je 1 of twee way switch gebruikt.
Ik denk het ook te gaan doen, krijg nu een melding dat er hoge vochtigeid is, maar moet zelf wel naar beneden lopen om de schakelaar om te zetten...

  • Mymymy
  • Registratie: augustus 2020
  • Laatst online: 06-04 00:50
Ik wil exact hetzelfde bereiken met mijn Renovent Excellent 400 en de oplossing van @Tinus102 spreekt mij zeer aan. Ik ben alleen benieuwd hoe jij de duo schakelaar hebt aangesloten bij de X2 ingang. Zit er een RJ12 (6 aderig) in geklikt waar deze dikke draden uitkomen?
Is het mogelijk om een foto te posten waar die draden vanuit de duo schakelaar in de WTW naar toe lopen?

Alvast bedankt voor het antwoord.

  • jimmy-chu
  • Registratie: september 2016
  • Laatst online: 01:57
Mymymy schreef op donderdag 17 september 2020 @ 01:12:
Ik wil exact hetzelfde bereiken met mijn Renovent Excellent 400 en de oplossing van @Tinus102 spreekt mij zeer aan. Ik ben alleen benieuwd hoe jij de duo schakelaar hebt aangesloten bij de X2 ingang. Zit er een RJ12 (6 aderig) in geklikt waar deze dikke draden uitkomen?
Is het mogelijk om een foto te posten waar die draden vanuit de duo schakelaar in de WTW naar toe lopen?

Alvast bedankt voor het antwoord.
Dit is precies wat ik me ook afvraag. Bij mij komen er erg dunne draadjes uit de rj12 stekker. Het lijkt erop alsof jij ze rechtstreeks erop hebt gesoldeerd maar dat zou zonde zijn.

Kan iemand mij vertellen of Tinus zijn oplossing ook werkt op de NIET plus versie aangezien die ook een eBus heeft.

  • Mymymy
  • Registratie: augustus 2020
  • Laatst online: 06-04 00:50
Het is jammer dat @Tinus102 niet meer reageert. Ik ga denk ik een RJ12 kabeltje halen om te kijken wat ie doet als ik wat draden schakel.

  • Just Mikeq
  • Registratie: januari 2019
  • Laatst online: 13-03 14:09
Voor wie het nog van belang is.

Een eBus oplossing voor de renovent is natuurlijk het mooiste. Dan bij voorkeur eentje die je de keus geeft wanneer de zoneklep te bedienen en wanneer de bypass geforceerd te openen of te sluiten.

De zoneklep lijkt vanaf een bepaalt debiet automatisch op 2 zones te gaan, of je dit nu wilt of niet. E.e.a. Is ook niet consequent. Op tijd geschakeld met de aircontrol kan je aangeven welke zone belucht moet worden. Bij een handmatige aanpassing (tijdelijke verhoging) kan je echter niets aangeven en moet je maar zien wat hij doet en waarom. Althans dat is mijn ervaring.

De bypass heeft een temperatuur trigger. Voor nachtkoeling in de zomer gaat hij open bij een bepaalde hoge binnen temperatuur en lagere buitentemperatuur. Op zich prima.

Ik heb echter een afzuigkap op de unit staan. In de zomer wil ik de kookwarmte natuurlijk kwijt maar in de winter wil ik alles binnen houden, dus ook wanneer de afvoer tijdelijk richting de 30 graden loopt door het koken. Ik ben nu iedere keer bij een seizoenswissel de instellingen aan het aanpassen.

Voor wie het simpeler wil, de standenschakelaar kan via laagspanning op de rj12 stekker worden geschakeld door een willekeurig relais, al of niet meervoudig. Pas op dat je er geen 230 op zet, dat vind hij niet leuk.

Mijn oplossing tot nu toe is met een vervanging van de 3 standen 230v schakelaar. Hiervoor heb ik een perilex kabel van brink moeten kopen (bij mij zat er een normale schuco stekker aan).

Deze perilex staat het toe de fase van een 3 standenschakelaar terug naar binnen te voeren en zo op stand 2,3 of 4 te gaan ventileren. Dit is normaliter dezelfde fasedraad. Ik heb geen nadelen ondervonden van het terugvoeren van een dubbele spanning.

In mijn geval heb ik de bekabeling van de de renovent in 230v teruggetrokken naar de afzuigkap. Zelfde fase en zelfde groep en ook voorzien van een perilex kabel. De schakeldraad die nu de afzuigmotor schakelt, schakelt ook de wtw naar een hogere stand. Zo heb ik e.e.a. Net iets slimmer gemaakt.

Om deze reden gaat een 2-weg contact of een enkelpolig om relais in de meterkast prima werken, zolang je maar 2 standen nodig hebt. In het andere geval zal je de iets duurdere 3 weg versie moeten gebruiken.

De schakelversie schakelt nog steeds alleen maar tussen 4 voorgeprogrammeerde snelheden. Idealiter wil je de snelheid traploos kunnen regelen, de zoneklep naar behoefte kunnen bedienen en misschien wel een 2e zoneklep kunnen sturen om meer dan 2 zones in huis te schakelen. Een ongebruikte zolder als logeerkamer zal bijvoorbeeld alleen bij gebruik extra belucht moeten worden, maar wordt nu met de slaapzone mee belucht.

Tevens ondersteunt brink volgens mij maximaal 4 co2 sensoren op de ebus.. al ben ik daar niet zeker van. Met een woonvertrek en 3 slaapvertrekken ben je dan al snel klaar.

Al met al valt er wel wat te wensen. Ebus naar knx op een betaalbare manier zou het mooiste zijn.. dus zonder “kwetsbare” logica en software er tussen.

Wil je het simpel, dan kan er ook een luchtvochtigheidssensor in het kaneel van de badkamer worden geplaatst. Rechtstreeks aangesloten op de brink renovent schakelt deze bij een instelbare vochtigheid automatisch omhoog.. de bediening laat je dan echter weer aan brink over. Het kan echter wel en werkt verder ook prima.

Tot zo ver de info.. voor het geval men er iets aan heeft.

  • Possible
  • Registratie: mei 2002
  • Laatst online: 16:43
Dat is inderdaad een optie die mogelijk is. Zo heb ik mijn 16 jaar oude WTW schakelaar slim gemaakt:

-Achter de schakelaar een Shelly 2.5 relais switch geplaatst.

Deze gekoppeld aan mijn home-assistant / domoctica hub. Vervolgens een xiaomi sensor douche opgehangen welke de temp en luchtvochtigheid meet.

Daarna een automation gemaakt dat hij bij luchtvochtigheid --> 80% --> schakelaar op standje 3 moet zetten. Zodra deze weer onder de 70 is <--- schakelaar weer naar stand 1.

Werkt perfect en heeft mij 22,50 gekost.

1500wp-Z Live 5100wp-W Live 6600wp-Merged Live Altantic Explorer 200 Live


  • kevin.riemens
  • Registratie: juli 2010
  • Laatst online: 30-04 18:12
Possible schreef op donderdag 26 november 2020 @ 22:00:

-Achter de schakelaar een Shelly 2.5 relais switch geplaatst.
Heb je toevallig een foto van hoe je dat hebt aangesloten?

Maanraket aan aarde


  • Possible
  • Registratie: mei 2002
  • Laatst online: 16:43
kevin.riemens schreef op zondag 24 januari 2021 @ 14:55:
[...]


Heb je toevallig een foto van hoe je dat hebt aangesloten?
Nee sorry, heb gewoon het schema gevolgd wat bij de shelly zat. 1 lasklem gebruikt om door te verbinden. De blauwe draad heb ik bij het stopcontact gehaald die naast de schakelaar zit.

1500wp-Z Live 5100wp-W Live 6600wp-Merged Live Altantic Explorer 200 Live


  • kevin.riemens
  • Registratie: juli 2010
  • Laatst online: 30-04 18:12
Possible schreef op zondag 24 januari 2021 @ 17:11:
[...]


Nee sorry, heb gewoon het schema gevolgd wat bij de shelly zat. 1 lasklem gebruikt om door te verbinden. De blauwe draad heb ik bij het stopcontact gehaald die naast de schakelaar zit.
Thnx, maar het is inmiddels gelukt. Ik heb even een stap terug gedaan en voor mijzelf het schema uitgetekend, toen viel het kwartje en inmiddels werkt het prima met de Shelly 2.5 hier.

Maanraket aan aarde


  • teo1966
  • Registratie: mei 2004
  • Laatst online: 07-05 14:49
Tinus102 schreef op woensdag 8 april 2020 @ 11:21:
Ik heb toch maar even een duo switch besteld en aangesloten.
Even wat meer variatie in de ventilatie.
Een tip aan @daxy: Ik heb de schakelaar in de aansluit kabel vanaf de schakelaar verwerkt en niet achter de stekker.

[Afbeelding]

Omdat WTW ventilatie geadviseerd is om 24x7 door te ventileren heb ik geen trigger gemaakt op warm water gebruik, maar op luchtvochtigheids percentage.

Voor Domoticz heb ik eenvoudig een blockly gemaakt die voldoet aan mijn behoefte.
Er zwerven veel verschillende LUA, dZevents scripts die ook een oplossing zijn, maar ik hou van simpel en eenvoud.

[Afbeelding]

De bedtijd schakelaar is een virtuele switch die op basis van tijd "on" en "off" gaat.
goedendag
een vraag heb je toevallig het schema liggen om de fibaro aan te sluiten ?

  • Signs
  • Registratie: januari 2003
  • Laatst online: 14:59
Nvm

[Voor 99% gewijzigd door Signs op 19-02-2021 20:47]

Pagina: 1


Apple iPad Pro (2021) 11" Wi-Fi, 8GB ram Microsoft Xbox Series X LG CX Google Pixel 5a 5G Sony XH90 / XH92 Samsung Galaxy S21 5G Sony PlayStation 5 Nintendo Switch Lite

Tweakers vormt samen met Hardware Info, AutoTrack, Gaspedaal.nl, Nationale Vacaturebank, Intermediair en Independer DPG Online Services B.V.
Alle rechten voorbehouden © 1998 - 2021 Hosting door True
