Zonnepanelen horizontale montage op plat dak

[Pazzoppe]

Beste Tweakers,
Ik ga mijn zonnepanelen zelf leggen. Panelen (17 stuks), omvormer en andere electronica is allemaal geen probleem. Mijn huis staat op het zuid-oosten en heeft een plat bitumen dak. Afgezien van een kleine opstaande rand van 15 cm om mijn hele dak is er geen enkele belemmering door bomen, pijpen of andere obstakels. Ik kan ook overal met een klein laddertje bij.

Na uitvoerige analyse van rendement, zoals die van de Europese Commissie, blijkt dat ik voor mijn locatie als ideale opstelling een hoek van 36 graden en -45 azimuth moet aanhouden. Dat mag in mijn geval ook +45 azimuth zijn.
Als ik bij deze waarden echter naar de noodzakelijke afstand tussen de panelen ga kijken dan is deze zodanig dat ik er maar 12 kan plaatsen. Als ik ze gewoon plat leg (dus hoek 0 graden) kan ik er 17 kwijt.
De calculatie van rendement komt bij platte montage op 89% van de optimale montage bij 36 graden uit.
Met vijf panelen meer compenseer ik dat verschil probleemloos. Door ze horizontaal te leggen (in plaats van bijvoorbeeld Oost-West) heb ik ook slechts een omvormer nodig.

Nu de hamvraag: ik zie allerlei montagesystemen voor plaatsing op platte daken, maar niets voor horizontale montage. Als simpele en goedkope oplossing zou ik ze, bij wijze van spreken, zelfs op pallets kunnen schroeven met het ballast eronder. Nu rotten die wat te snel weg, maar een vergelijkbare oplossing met hardhout of gegalvaniseerd staal zou toch heel eenvoudig en goedkoop moeten zijn.
Wie heeft zoiets ooit gedaan?

Ik woon in de stad dus de wind valt wel mee. Als extra toevoeging zou ik de panelen dicht tegen de opstaande randen van mijn platte dak kunnen plaatsen waardoor de windlast minimaal is en de benodigde ballast dus ook.

Ik zie graag jullie inzichten en adviezen tegemoet!

...

[CrashOne]

Je kunt toch een systeem gebruiken wat op schuine daken wordt gebruikt? Dan ligt het altijd plat.

[De Rikster]

Pazzoppe schreef op zondag 9 februari 2020 @ 14:09:
Ik woon in de stad dus de wind valt wel mee.

ik zou toch nog even wachten tot volgend weekend..

[AUijtdehaag]

Hoe ga je ze schoonhouden als ze platliggen?

Plat geeft in de winter maar amper opbrengst
https://pvoutput.org/comp...78&sid1=52772&dt=20200207

Zullen we bij het begin beginnen?
Wat zijn de afmetingen van het dak (fototje?)

[ Voor 18% gewijzigd door AUijtdehaag op 09-02-2020 14:30 ]

[phamoen]

Wat bovenstaande zegt... Plat is echt het slechtste idee ooit. Alle troep die er op landt blijft erop liggen. Blaadjes, takjes, vogelpoep, Saharazand... Ja er zal zooi op landen. Ik heb ook een plat dak en ze onder een hoek van 30 graden liggen ofzo... Volgens mij passen er dan zeker net zoveel op als naast elkaar.. Of komt het door de afstand van de montagesets?

[Pazzoppe]

Goede tip van de schuine dak beugeltjes! Had ik niet aan gedacht.

Geen enkel probleem met vuil. Geen boom in de buurt, voldoende hoog boven de naburige huizen en Saharazand spoelt er met een buitje zo weer af, samen met een enkel vogelpoepje.
Zonnepanelen schoonmaken is iets dat je vooral zo weinig mogelijk moet doen (net als autowassen )en mocht er toch een vlucht ganzen een bombardement uitgevoerd hebben dan zie ik dat in de app en zet ik zonder problemen de tuinslang erop, want ik kan overal bij.

Die opbrengst in de winter valt volgens de calculaties heel erg mee. Het maakt echt niet veel uit of ik ze onder 10 graden of nul graden leg. Zoals iedereen heb ik eerst mooie berekeningen gemaakt en plannen voor een oost-west of anderszins efficiente oplossing, maar geen van deze oplossingen wegen tegen het gemak van het plat leggen van extra panelen op. Kijk maar eens op de Europese Commissie calculator:


In een platte constructie is mijn terugverdientijd nog geen 3 jaar (met splinternieuwe panelen en omvormer). Da's het voordeel van zelf handig inkopen en monteren. Het scheelt wel dat ik op mijn platte dak geen zwarte panelen nodig heb. Nu houden zelfs houten pallets het nog wel drie jaar uit (ik woon niet in Scheveningen) dus dat zou een start kunnen zijn.

Ga ik ze onder een 'effectievere' hoek monteren dan heb ik minimaal een tweede omvormer nodig en vanwege combinatie portret en landschapsmodus zelf vier (of twee duurdere). En dus minder panelen, want vanwege schaduw verlies ik al snel een kleine meter aan afstand tussen elke paneelrij.
Dan loopt de terugverdientijd zo een paar jaar uit.

Je kunt dus proberen alle zonneenergie te optimaliseren en een ideale plaatsing en -hoek nastreven, maar voor mij is alleen de terugverdientijd van belang. Als ik over drie jaar mijn startkosten eruit heb kan ik altijd nog aan de opstelling gaan sleutelen. Het is geen rocketscience.

Is er iemand in dit forum die ze plat heeft liggen?

[CrashOne]

In het topic Ervaringen met het bouwen van een huis - Deel 2 heeft iemand ze ook plat liggen. Zou daar even vragen.

[No Hands]

Stel dat de nadelen aan platte installaties er echt niet zijn zoals je zegt dan was er toch wel een heleboel kant en klaar plat op plat dak materiaal beschikbaar geweest zou je denken.
Er is vast een reden dat dat niet zo is. Maar jij hebt je plan al klaar en bent alleen op zoek naar montagemateriaal. Ik zou dat dan gewoon met schuin dak materiaal doen en de rails aan een rijtje stoepranden vastschroeven oid.
Je kunt ook overwegen om een zonneschansje in elkaar te flansen, dan heb je iig een klein beetje afschot zonder loze ruimte over te houden want er is echt een reden dat alle materialen dat afschot hebben.

[BreiTech]

Ik heb ze ook plat liggen, liggen iets op afschot. Dit heb ik afgelopen kerst geïnstalleerd dus nog geen lange ervaring. Ik heb dit bewust gedaan omdat ze bij ons op het tuinhuis/kamer liggen en ik ze uit het zicht wilde hebben. Ervaring tot nu toe:

Water blijft liggen bij de opstaande rand van het paneel zelf. Hierdoor blijft ook wat vuil zitten, (het sahara zand bijvoorbeeld). Hoeveel dit qua performance kost, nog geen idee. Omdat ik met een trappetje rondom de tuinkamer kan is dit ook snel schoon te maken, plan is om dit eind februari/begin maart te doen. Mocht je foto's willen laat even weten dan zal ik die vanavond posten.

[ericplan]

Hoewel niet veel, dit systeem zul je ook moeten ballasten. Ook als de panelen plat liggen kan de wind ze omhoog zuigen. Kijk maar hoe bij een flinke storm zoals gisteren, complete bitumendaken wegwaaien.

[Yoicaa]

Waarom moet het 0 of 36 graden zijn? Bij ons liggen de panelen met 13 graden ivm met zicht straat kant omdat ons huis een beschermde dorpsaangezicht is.

[Pazzoppe]

Mooi! Breitech, als je een fotootje kan posten van de montage zou dat super zijn. Zoiets wat jij hebt gedaan ben ik ook van plan.

Over de hellingshoek: ik had alles al gecalculeerd op een lage hoek (10 graden) in oost-west opstelling. Ik heb een rechthoekig dak met een kleine uitbouw eraan. Normaal kunnen daar 12 panelen op. Dat is ook wat diverse zonnepanelenfirma's mij op basis van Maps hebben geadviseerd.

Door handig combineren van portret en landschapmodus en oost-west opstelling kan ik er (met hoek 10 graden) vanwege dat uitbouwtje 14 kwijt. Dat kost wel vier omvormer aansluitingen. Daarnaast gaat er voor mijn gevoel veel geld zitten in het montagemateriaal. Dat kost bij dit soort opstellingen al snel 50-70 euro per paneel en ook dit moet terugverdiend worden.
Als iemand een montagesysteem weet met veel lagere kosten hou ik me aanbevolen.

Bij een volledig platte opstelling heb ik 11% minder opbrengst op jaarbasis maar ik kan nog drie panelen extra kwijt (17 totaal), ik heb aan 1 omvormer genoeg en ook aanzienlijk lagere montagekosten.
Ook nu is er ballast nodig: Als je het berekent heb je aan de helft van het gewicht van een normale opstelling genoeg, maar ik ga voor de zekerheid op 3/4 zitten.

De panelen zijn overigens niet perfect horizontaal want volgen het normale afschot. Mijn daktuin ligt ernaast/onder dus als ik toch een tuinslang in handen heb is het makkelijk om die even over de panelen te laten gaan.

Ik begrijp heel goed dat de meeste mensen een oplossing zoeken waar ze twintig jaar niet naar om hoeven kijken. Voor mij is het ook een stukje hobby waarbij ik na de terugverdientijd over drie jaar misschien wel iets anders ga neerzetten. Zo staat de hele zijkant van mijn bovenverdieping op Zuid-Oost zonder enige schaduw. Liefst zou ik die hele zijkant met zwarte panelen in vertikale opstelling willen volhangen, maar ook dat is hier in NL wat ongebruikelijk. Ik kom met deze panelen ook ver over de 5kW terugleverwaarde, dus dan moet ook mijn netaansluiting naar 3-fase omzetten met hogere jaarkosten. Dat wordt dus een volgend project.

[Wolly]

O.a. @Grolsch heeft een platte montage

Grolsch in "Electriciteit opwekken met zonnepanelen (PV) deel 7"

en @--Erik--


--Erik-- in "Electriciteit opwekken met zonnepanelen (PV) deel 7"

Zelf heb ik er ook een stel op een 4 graden helling liggen, gewoon gemonteerd op de standaard dakrails en door de dakrails op een paar plekken een gat geboord (is maar simpel aluminium) en hier een carroseriering op met een dikke bout die in een paar stoeptegels gaat. Het voordeel hiervan is natuurlijk dat je zoveel stoeptegels eronder kan hangen als je wilt, als je maar rekening houdt met je dakbelasting.

[BreiTech]

Hierbij de gewenste foto's. Ter info Tuinkamer ligt op het zuiden, is 2,75 hoog. Gister toch wel even zitten zweten met de storm, maar uiteindelijk zonder problemen overleeft (max. windstoten van 25.4 m/s).

Opbouw in progress (nog niet uitgelijnd). Bestaande uit rails voor 2 rijen van 4 portrait, deze zitten vast met bouten aan de betonbandjes. In totaal 10 stuks van 16kg:



Hele zwik op het dak gelegd:


Panelen erop (sorry voor het slechte beeld):



Mijn doel was hetzelfde als de jouwe. Niet al te kostbaar een redelijke setup neergooien met een max. terugverdientijd van 4 jaar. In mijn beroerdste berekening gaat dat lukken. Het schuine dak van huis wil ik later vol leggen als ook het dakkapel is geplaatst.

[ Voor 14% gewijzigd door BreiTech op 10-02-2020 11:34 ]

[Comanchero]

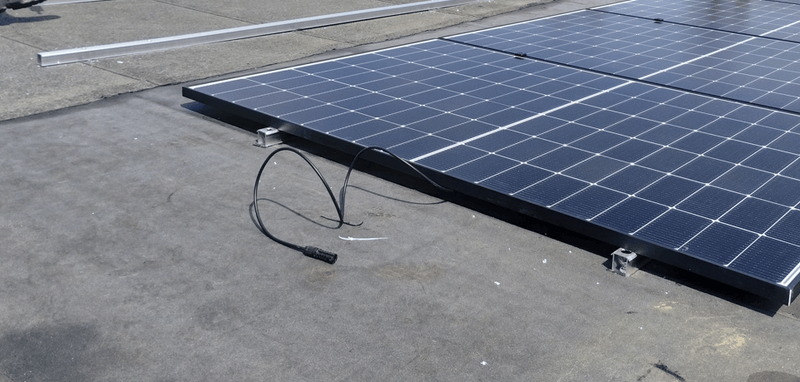

Zonder de rails gaat ook, je kunt de zonnepanlen met paneelklemmen rechtstreeks op de opsluitbandjes schroeven. Ik heb daarvoor de Solarstell klemmen voor platdak steunen gebruikt. Gaat prima.

[Comanchero]

[LoneGunman]

BreiTech schreef op maandag 10 februari 2020 @ 11:25:
Hierbij de gewenste foto's. Ter info Tuinkamer ligt op het zuiden, is 2,75 hoog. Gister toch wel even zitten zweten met de storm, maar uiteindelijk zonder problemen overleeft (max. windstoten van 25.4 m/s).

Opbouw in progress (nog niet uitgelijnd). Bestaande uit rails voor 2 rijen van 4 portrait, deze zitten vast met bouten aan de betonbandjes. In totaal 10 stuks van 16kg:
[Afbeelding]


Hele zwik op het dak gelegd:
[Afbeelding]

Panelen erop (sorry voor het slechte beeld):
[Afbeelding]


Mijn doel was hetzelfde als de jouwe. Niet al te kostbaar een redelijke setup neergooien met een max. terugverdientijd van 4 jaar. In mijn beroerdste berekening gaat dat lukken. Het schuine dak van huis wil ik later vol leggen als ook het dakkapel is geplaatst.

Netjes! Ik heb er 5 stuks precies hetzelfde liggen, 2x Clickfit Evo-rails op 5 betonbandjes. Met afgelopen storm geen enkele beweging in, behalve dan de panelen zelf (vibratie van het oppervlakte).

[Pazzoppe]

Geweldig!
Bedankt Tweakers. Ik ga voor de betonbandjesoplossing.Goede ideeen hebben jullie.
Zo'n bandje 6x15x100 kost een paar euro en weegt bijna 20 kg. Twee per paneel is dan voldoende qua ballast. Composietrubber eronder en klaar. Voor de klemmen kijk ik even bij Solarstell. Zelf maken van hoekstaal is ook zo gebeurd.
Ajeto!

[Stef87]

Ik snap echt niet waarom je perse plat wilt. Er passen er dan ook minder als je ze plat plaatst...

Maak dakjes van Oost-West onder 10-13-15graden en je hoeft niet elke dat je panelen te poetsen.. Doe jezelf een plezier en zet het onder tenminste een (kleine) helling. Daar zit geen enkel nadeel aan, dus waarom niet.

[Comanchero]

Mee eens, bij mij liggen ze plat omdat ik er snel en goedkoop 2 panelen bij wilde hebben en ik wil ze uit het zicht van de buren houden.

1 van de panelen ligt kennelijk met een beetje afschot want er blijft geen water op staan. Op de ander blijft altijd een plas water staan. (Ondanks dat ik een gootje in de rand gevijld heb)

Ik ben nog aan het broeden op een idee om ze op een eenvoudige manier een paar graden afschot te geven.

[Pazzoppe]

Bedankt voor je vraag, Stef87. Dat houdt me/ons scherp.

Mijn calculatie is als volgt:

Een deel van het dak heeft voor de panelen een rechthoekig oppervlak van 4m30 breed bij 4m60 lang beschikbaar.

Als ik ze met de korte kant (1m) op de afstand van 4m30 leg dan passen er vier naast elkaar. Dat kan in oost-west opstelling met 10 graden zodat de onderlinge afstand tussen de panelen minimaal kan blijven.

Niet vergeten dat bij 10 graden in oost-west opstelling in februari hier nog steeds 30 cm tussen elk Oost-West blok moet blijven om schaduw te voorkomen. Voor mei is dat maar 12 cm.
Daaronder komt dan nog een rij van vier. Dan is 3m30 lengte in gebruik en hou ik ruim een meter over op die 4m60.

Als ik ook deze laatste meter (met wat ruimte eromheen) wil benutten dan kan ik er twee kwijt, maar die staan wel haaks op de andere. Dat is op zich geen ramp want op een ander deel van het dak past nog een rij van 7 panelen in dezelfde richting als die twee.

In dat geval heb ik twee MPP trackers nodig voor 8 portret oost-west panelen en nog eens twee voor 9 landscape oost-west panelen. Dat komt neer op twee omvormers (totaal 5kW max) tegen een flinke meerprijs die volgens mij niet opweegt tegen het voordeel van de 10 graden opbrengst.

Volgens de EC on-line tool haal ik bij een hoek van 10 graden 95% van het voor mijn locatie maximale rendement.
Voor een hoek van 5 graden is dat 92.5% en voor een hoek van 0 graden is het 90%.
Voor dat beetje verschil is het niet zinnig om 4 MPP trackers te gaan gebruiken (nog afgezien van extra montagegedoe en kosten).

Conclusie: Als ik ze plat leg heb ik aan een omvormer genoeg en hoef ik ook geen afstand tussen de rijen te houden om schaduw te voorkomen.

Ze komen niet helemaal horizontaal want het platte dak heeft de gebruikelijke 2 a 3% afschot.
Ik verwacht daarom niet dat er plassen blijven staan. Die staan nu ook niet op het platte dak.

Als een van jullie hier toch een betere oplossing kan geven hou ik me aanbevolen,
Zo weet ik niet zeker of ik die 4 MPP trackers wel nodig heb bij een kleine hoek. Officieel wel.
Kan best zijn dat een gewone omvormer (bijvoorbeeld een overgedimensioneerde 3.6 kW met twee trackers) hier niet teveel last van heeft.

[Thijs82]

Comanchero schreef op maandag 10 februari 2020 @ 20:12:
Zonder de rails gaat ook, je kunt de zonnepanlen met paneelklemmen rechtstreeks op de opsluitbandjes schroeven. Ik heb daarvoor de Solarstell klemmen voor platdak steunen gebruikt. Gaat prima.

Nu heb ik 2 paneeltjes van een vriend gekregen die ik op mijn schuurtje wil plaatsen én vroeg mij af welke klemmen (en schroeven) je precies gebruikt hebt? Zijn dat toevallig deze: https://solarstell.nl/product/easy-eindklem-blank/ ?

Verder vroeg ik mij of het het boren in de betonbandjes nog eenvoudig lukt (zonder deze meteen te laten knappen?) Ik neem aan dat je iets van een M6/M8 plug hebt gebruikt? Bijvoorbeeld de FISCHER DUOPOWER pluggen 6x30's?

Ben in ieder geval benieuwd naar ervaringen
Wil even zo low-budget mogelijk die dingen op het schuurdak gooien (zonder dat deze bij de eerste storm wegwaaien). Verder is een 0 graden opstelling misschien wat minder optimaal maar dan liggen ze wel mooi uit het straatzicht

[ Voor 11% gewijzigd door Thijs82 op 02-05-2020 17:26 ]

[Comanchero]

Hi Thijs, ik zie bericht nu pas.

Ik heb deze klemmen gebruikt:

https://stralendgroen.nl/product/solarstell-middenklem/

https://stralendgroen.nl/product/solarstell-eindklem/

Ik heb denk ik 8mm gaten geboord met pluggen en daarin bijpassende RVS schoeven. Het ging allemaal erg makkelijk, zonder dat de bandjes knappen. Even goed uitmeten en rustig uitproberen als alles nog op de grond ligt.

Het is een prima low budget oplossing.

De panelen horizontaal worden wel snel vuil, dus iets onder een hoek leggen is beter.

Succes!

[shthpnz]

Wel wat laat, maar gebruikerservaringen zijn, naar ik begrijp, van waarde.
Ik heb nu twee jaar 6 panelen. 3 panelen onder hoek van 35 graden en 3 horizontaal op keukendak. Nou ja, onder afschot van ongeveer 5 graden. Uit het zicht van de straat. Elk met een inverter.
Bevalt prima. Verlies van het horizontaal leggen is ongeveer 10 procent. Wel twee keer per jaar emmertje met sop. Voorjaar en nazomer. In de winter is het verschil verwaarloosbaar. Weet dat ook de panelen onder een hoek dat sopje nodig hebben, hoewel iets minder frequent.

[gebruiker001]

Interessant topic! Bij mijn broer willen we ook een systeem met betonbandjes op een plat dak toepassen. Hoe zijn inmiddels de ervaringen hiermee? Blijft er niet te veel vuil op liggen?

Ik heb op mijn eigen panelen laatst gezien dat een beetje Sahara zand geen merkbare invloed heeft dus ik betwijfel of een beetje vuil op platte panelen een probleem is.

[VerrekteZakStro]

Ik zit ook met eenzelfde overweging als andere geïnteresseerden, dan wel daadwerkelijke toepassers van horizontale montage van zonnepanelen op het platte dak. Hoe zijn jullie het bevallen? Zowel qua rendement, schoonmaken, en stormbestendigheid. Dit voorjaar ook weer een paar serieuze stormen gehad.

[Aiolos]

VerrekteZakStro schreef op vrijdag 3 juni 2022 @ 20:49:
Ik zit ook met eenzelfde overweging als andere geïnteresseerden, dan wel daadwerkelijke toepassers van horizontale montage van zonnepanelen op het platte dak. Hoe zijn jullie het bevallen? Zowel qua rendement, schoonmaken, en stormbestendigheid. Dit voorjaar ook weer een paar serieuze stormen gehad.

Mij bevalt het prima.
Rendement is 2465kWh op 2700Wp (juni 2021 - mei 2022).
Schoonmaken heb ik na het saharazand gedaan en na het bevestigen van de rainclips is het vuil dat (zichtbaar) blijft liggen ook een stuk minder. En dat is eigenlijk alleen aan de laagste zijde (de panelen liggen onder 1 a 2 graden afschot.

Bij de storm was ik zenuwachtig, maar volledig onterecht. Ik heb voldoende betonbanden er onder liggen (ruim het dubbele van wat er qua gewicht onder zou moeten liggen, volgens een plat-dak systeem op een van de bekende solar webshops. En aangezien ze vrijwel vlak liggen, kan de wind er slecht vat op krijgen.

[VerrekteZakStro]

Aiolos schreef op vrijdag 3 juni 2022 @ 22:38:
[...]


Mij bevalt het prima.
Rendement is 2465kWh op 2700Wp (juni 2021 - mei 2022).
Schoonmaken heb ik na het saharazand gedaan en na het bevestigen van de rainclips is het vuil dat (zichtbaar) blijft liggen ook een stuk minder. En dat is eigenlijk alleen aan de laagste zijde (de panelen liggen onder 1 a 2 graden afschot.

Bij de storm was ik zenuwachtig, maar volledig onterecht. Ik heb voldoende betonbanden er onder liggen (ruim het dubbele van wat er qua gewicht onder zou moeten liggen, volgens een plat-dak systeem op een van de bekende solar webshops. En aangezien ze vrijwel vlak liggen, kan de wind er slecht vat op krijgen.

Hoe heb je de zonnepanelen uiteindelijk vastgeschroefd aan de betonbanden zoals Comanchero? Rechtstreeks met eindklemmen in de betonbanden geschroefd of nog iets van een frame tussen de betonbanden en de panelen?

Rendement lijkt mij prima inderdaad. Kan platliggend iets van 12 kWp kwijt en zou voor 10 kWh in het jaar direct tekenen.

[ Voor 6% gewijzigd door VerrekteZakStro op 07-06-2022 17:18 ]

[Aiolos]

VerrekteZakStro schreef op dinsdag 7 juni 2022 @ 17:17:
[...]


Hoe heb je de zonnepanelen uiteindelijk vastgeschroefd aan de betonbanden zoals Comanchero? Rechtstreeks met eindklemmen in de betonbanden geschroefd of nog iets van een frame tussen de betonbanden en de panelen?

Rendement lijkt mij prima inderdaad. Kan platliggend iets van 12 kWp kwijt en zou voor 10 kWh in het jaar direct tekenen.

Ik heb deze profielen doormidden gezaagd en op de betonbandjes gemonteerd: https://www.warmteservice...t-b-v-staaldak/p/07500092
En dan deze klemmen er op: https://www.warmteservice...iverseel-Grijs/p/07500050

Nadeel daarvan is wel dat de bandjes alleen via de panelen aan elkaar zitten en op die manier dus iets minder een geheel vormen.

[VerrekteZakStro]

Aiolos schreef op dinsdag 7 juni 2022 @ 23:13:
[...]


Ik heb deze profielen doormidden gezaagd en op de betonbandjes gemonteerd: https://www.warmteservice...t-b-v-staaldak/p/07500092
En dan deze klemmen er op: https://www.warmteservice...iverseel-Grijs/p/07500050

Nadeel daarvan is wel dat de bandjes alleen via de panelen aan elkaar zitten en op die manier dus iets minder een geheel vormen.

Heb je op betonbanden / opsluitbanden de clickfits vast gebout of hoe vast gemaakt? Gaten geboord en draadstangen chemisch verankert in die betonbanden? Of betonschroef gebruikt (zou dan verwachten dat zo'n opsluitband uit elkaar brokkelt)? Of beton (messing?) pluggen of iets dergelijks kunnen gebruiken?

[Aiolos]

VerrekteZakStro schreef op vrijdag 10 juni 2022 @ 00:16:
[...]
Heb je op betonbanden / opsluitbanden de clickfits vast gebout of hoe vast gemaakt? Gaten geboord en draadstangen chemisch verankert in die betonbanden? Of betonschroef gebruikt (zou dan verwachten dat zo'n opsluitband uit elkaar brokkelt)? Of beton (messing?) pluggen of iets dergelijks kunnen gebruiken?

Ik heb kleine gaten geboord in de betonbandjes (voorzichtig, want ze kunnen snel breken). Plug erin en met schroeven de profielen vastgezet.

[ms9]

Voor wat het waard is: Laatst 8 nieuwe panelen gekocht om erbij te leggen (1200 euro). Een flatfix fusion of solarstell montagesystem voor 8 panelen kost je 8 à 900 euro!! Als het al leverbaar is, er zijn nu flinke gaten in de voorraden. Lekker plat leggen, kost je max 10% rendement, maar je kunt er veel meer kwijt, En door de uitsparing kun je er weer 5 extra kopen.

[Griffin2k]

En gewoon paar afwateringsclips er op gooien. Heb ik ook gedaan en water loopt prima weg.

Je ziet direct het verschil tussen panelen met en zonder clips.

Overigens liggen ze bij mij op 2° helling.

Voor de schoonmaak hebben we uiteraard een Unger of iets soortgelijks 😉

[ Voor 17% gewijzigd door Griffin2k op 02-08-2022 17:56 ]

[Maxwp]

ms9 schreef op dinsdag 2 augustus 2022 @ 16:10:
Voor wat het waard is: Laatst 8 nieuwe panelen gekocht om erbij te leggen (1200 euro). Een flatfix fusion of solarstell montagesystem voor 8 panelen kost je 8 à 900 euro!! Als het al leverbaar is, er zijn nu flinke gaten in de voorraden. Lekker plat leggen, kost je max 10% rendement, maar je kunt er veel meer kwijt, En door de uitsparing kun je er weer 5 extra kopen.

en met dat flatfix hoeveel cm heb je dan tussen de panelen zitten dus de onderkant van de achterste tot die er voor licht de achterkant. om geen schaduw te krijgen

[Jazsie]

Toen ik die vraag hier stelde (aantal jaren terug) werd ik voor "gek" verklaard .

Draait hier prima.

Zo heb ik gedaan icm Clickfit Evo:

Afwateringsclipjes bestonden toen nog niet, op de 3de foto is te zien dat er inderdaad water blijft liggen maar geen idee of dat effect heeft op de opbrengst.

Aangezien het geheel wordt vervangen voor 9x panelen, dit keer wel afwateringsclipjes plaatsen en aarde aansluiten gezien dat nu een eis is .

Wel in het voorjaar het dak op om schoon te maken .

[nos]

goedemorgen..

bedankt voor het delen van jullie installaties :-)
Wij gaan ook voor het evo systeem maar dan met rubber blokken (had ik liggen)

waar halen jullie die rubber matjes vandaan?

gr
Pleun

[Jazsie]

Heb ze hier besteld samen met het Evo systeem @nos:
https://www.euro-electron...bber-200x100x10mm-9003002

Houd je rekening dat je rubber blokken zwaar genoeg zijn?

[nos]

zie blokken (120x26x10) wil er eventueel nog verzwaren..

Zouden hier nog matjes nodig zijn?

[Jazsie]

Rubberen matjes zijn voor de bescherming en in mijn geval dat het beton niet constant in het water zit.

[ybos]

nos schreef op zaterdag 1 oktober 2022 @ 16:06:
[Afbeelding]

zie blokken (120x26x10) wil er eventueel nog verzwaren..

Zouden hier nog matjes nodig zijn?

Hoe kom je aan die blokken en zijn ze prijzig

[nos]

Via marktplaats een glijbaan met klimrek gekocht. Die blokken zatten in trap/klimrek verwerkt. Had alleen glijbaan nodig dus blokken overgehouden. (Kosten = bijna niks)

Heb nog wat dakleer.. kan deze er ook tussen?

[crazyheinz]

Krijgen de panelen het niet ontzettend warm op deze manier?

[Lardman]

@crazyheinz Valt reuze mee met die warmte.Meer inspiratie zoek op "platdak montage alla Lardman" topic

[ Voor 16% gewijzigd door Lardman op 07-10-2022 22:57 ]

[InsanelyHack]

Comanchero schreef op maandag 10 februari 2020 @ 20:24:
[Afbeelding]

Ik zou dan de openingen aan de langszijde ook opvullen met 1 extra opsluitband zodat de wind er bijna niet meer onderdoor kan of is dat overkill?
Ik wil dit ook zo te maken maar misschien wil ik toch van bankirae wat "schims" zagen zodat ik toch iets afschot heb en het meeste water na een bui al weg is en er niet op blijft staan. Ik zie ookandere zonnepanelen haaks op deze twee staan maar die staan behoorlijk schuin. Kan je dat gewoon in 1 string zonder optimizers doen?

[Maxwp]

ik zou me niet zn zorgne maken om die wind
heb hier panelen liggen die ruim groter zijn dan de kunststof bakken waar ze op staan bevestigd.
die vangen veel vind maar staan er al 12 jaar.
voldoende gewicht in de bakken en de panelen wiebelen wat maar gaan niet van hun plaats bij stevige stormen. en na 12 jaar hebben ze al wat moeten doro staan
en ze liggen niet maar staan onder een ideale hoek.

https://www.zonnepanelen....2014/01/bak_op_dak_02.png

[ Voor 16% gewijzigd door Maxwp op 24-10-2022 16:23 ]

[Comanchero]

InsanelyHack schreef op vrijdag 21 oktober 2022 @ 01:42:
[...]


Ik zou dan de openingen aan de langszijde ook opvullen met 1 extra opsluitband zodat de wind er bijna niet meer onderdoor kan of is dat overkill?
Ik wil dit ook zo te maken maar misschien wil ik toch van bankirae wat "schims" zagen zodat ik toch iets afschot heb en het meeste water na een bui al weg is en er niet op blijft staan. Ik zie ookandere zonnepanelen haaks op deze twee staan maar die staan behoorlijk schuin. Kan je dat gewoon in 1 string zonder optimizers doen?

Ze liggen er inmiddels 3 jaar op en hebben dus al eea meegemaakt qua storm. Die blijven wel liggen.

Ik heb ze vlak liggen aan die kant om ze uit het zicht van de buren te houden. De andere liggen onder 10 graden.

Om het afwateren van de 2 vlakke panelen te verbeteren heb ik nu de bandjes iets opgehoogd met wat rubber matjes aan een kant en in het midden. zodat het geheel nu wat afloopt. Icm met drain clips blijven ze nu beter schoon.

Het is geen string. Ik gebruik 2X aps QS1.

[InsanelyHack]

Comanchero schreef op zondag 30 oktober 2022 @ 20:45:
[...]


Ze liggen er inmiddels 3 jaar op en hebben dus al eea meegemaakt qua storm. Die blijven wel liggen.

Ik heb ze vlak liggen aan die kant om ze uit het zicht van de buren te houden. De andere liggen onder 10 graden.

Om het afwateren van de 2 vlakke panelen te verbeteren heb ik nu de bandjes iets opgehoogd met wat rubber matjes aan een kant en in het midden. zodat het geheel nu wat afloopt. Icm met drain clips blijven ze nu beter schoon.

Het is geen string. Ik gebruik 2X aps QS1.

Hartstikke bedankt. Dat is idd ideaal. Ik ben ook al een winkelwagen aan het volkieperen.

[InsanelyHack]

Comanchero schreef op zondag 30 oktober 2022 @ 20:45:
[...]


Ze liggen er inmiddels 3 jaar op en hebben dus al eea meegemaakt qua storm. Die blijven wel liggen.

Ik heb ze vlak liggen aan die kant om ze uit het zicht van de buren te houden. De andere liggen onder 10 graden.

Om het afwateren van de 2 vlakke panelen te verbeteren heb ik nu de bandjes iets opgehoogd met wat rubber matjes aan een kant en in het midden. zodat het geheel nu wat afloopt. Icm met drain clips blijven ze nu beter schoon.

Het is geen string. Ik gebruik 2X aps QS1.

Ik was aan het kijken wat ik allemaal nodig heb voor 2 APS DS3 micro converters. Door omstandigheden kan ik 2sets van 2 panelen leggen maar deze 2 sets liggen niet direct naast elkaar. Het lijkt mij daarom handiger om ze niet via een buskabel te verbinden maar gewoon twee keer deze 4 meter kabel te gebruiken. Dan heb je geen terminator nodig. De twee kabels monteer ik dan af in een waterdichte doos op een centrale plek boven de meterkast waar al een dakdoorvoer is. Ik wil dan 560W panelen aansluiten die onder 5 graden komen te liggen 1 set op het zuiden en 1 set op het oosten of westen. Ik heb beide keuzes. De panelen sluit ik in de meterkast aan op een homewizard energy meter. Of heeft iemand nog betere tips en kan dat wat ik wil eigenlijk wel?

[dotternetta]

Hier mijn platdak oplossing (sandwichpaneel):

https://i.imgur.com/a4kx80t.jpg

https://i.imgur.com/aHILKmR.jpg

https://i.imgur.com/Rbo6ca2.jpg

https://i.imgur.com/QeFvRT5.jpg

Ja, ik werk bij een metaalbedrijf.

Icm Esdec Evo en inmiddels ook Esdec Basic (die laatste kan ik niet aanbevelen, raar systeem met die schroeven in het aluminium) Zit hier aan de rand van het dorp aan de kust met windvlagen regelmatig boven 100 km/h, 1x 150 km/h: 10k schade, durfde een zelftappend schroefjes systeem in het blik niet aan dus alles is doorgebout door 100 mm sandwichpaneel.

2 gebruikte sets van MP, 2600 wp totaal, 2 omvormers:
Totaal 1450 euro aan uitgegeven.

https://i.imgur.com/9aFrhqR.jpg

[ Voor 32% gewijzigd door dotternetta op 28-12-2022 19:41 ]

[Maxwp]

iemadn ook ervaring met leggen in potriat en dat ze dan toch wel erg wiebelen
ik zie het van der valk systeem dat geen ondersteuning bied maar adere systemen zie ik toch nog een pootje in het midden

[TorpedoX_88]

Voor een opstelling van 9 panelen in portrait naast elkaar onder een hoek van tussen de 5 en 10 graden op een plat dak was ik eerst van plan betonvoeten te kopen/zelf te storten, maar ik neig nu naar een nog simpelere manier met betonblokken en een ronde rail erop.

Mijn idee is om dit soort blokken (bovenste op de pagina) aan de lage kant plat te leggen voor 10cm hoogte en aan de achterkant rechtop voor 20 cm hoogte, met daar bovenop een steigerbuis in de volledige breedte om de panelen op vast te zetten. Nu zat ik er ook aan te denken om ipv steigerbuis dikke grijze PVC buizen van 32mm rond (deze bv) te gebruiken, maar ik twijfel of die sterk genoeg zijn.

Wat denken jullie van dit idee in het algemeen en het mogelijke gebruik van PVC buis ipv steigerbuis in het bijzonder?

[Maxwp]

je zou ook betonblokken laag voor en hoog achter en dan een schuindak montage systeem kunnen gebruiken?
dus een ring van beton balken rondom als een bak die aan 1 kant hoger is en daarop de schuinzak montage maken om de panelen op de monteren?

[Jazsie]

TorpedoX_88 schreef op donderdag 2 februari 2023 @ 12:53:
Voor een opstelling van 9 panelen in portrait naast elkaar onder een hoek van tussen de 5 en 10 graden op een plat dak was ik eerst van plan betonvoeten te kopen/zelf te storten, maar ik neig nu naar een nog simpelere manier met betonblokken en een ronde rail erop.

Mijn idee is om dit soort blokken (bovenste op de pagina) aan de lage kant plat te leggen voor 10cm hoogte en aan de achterkant rechtop voor 20 cm hoogte, met daar bovenop een steigerbuis in de volledige breedte om de panelen op vast te zetten. Nu zat ik er ook aan te denken om ipv steigerbuis dikke grijze PVC buizen van 32mm rond (deze bv) te gebruiken, maar ik twijfel of die sterk genoeg zijn.

Wat denken jullie van dit idee in het algemeen en het mogelijke gebruik van PVC buis ipv steigerbuis in het bijzonder?

1). Deze topic gaat over horizontaal plaatsen, jij wilt onder een hoek.
2). Deze vraag heb je al gesteld in het Zelf (beton)schans maken voor zonnepanelen topic waarop ook al geantwoord is door onder andere mij: (Jazsie in Zelf (beton)schans maken voor zonnepanelen).

[TorpedoX_88]

Maxwp schreef op zaterdag 4 februari 2023 @ 13:59:
je zou ook betonblokken laag voor en hoog achter en dan een schuindak montage systeem kunnen gebruiken?
dus een ring van beton balken rondom als een bak die aan 1 kant hoger is en daarop de schuinzak montage maken om de panelen op de monteren?

Zoals @Jazsie al aangaf is mijn vraag in een ander topic ook al behandeld en werd een dergelijke oplossing ook al aangedragen, uiteraard wel bedankt voor je reactie!

[Comanchero]

Hallo allen,

Dit wilde ik toch even met jullie delen ivm de montage van zonnepanelen op betonbandjes.

Vandaag tijdens het schoonmaken viel mij op dat een van de klemmen volledig los zat. Bij nadere inspectie bleek er in het beton een holte te zijn ontstaan met losliggend beton gruis.

Ik vermoed dat er water in het boorgat is gelopen en dat het daardoor is kapot gevroren. (??)

Aandacht puntje dus!

Groet

[Griffin2k]

Comanchero schreef op zondag 14 mei 2023 @ 17:00:
Hallo allen,

Dit wilde ik toch even met jullie delen ivm de montage van zonnepanelen op betonbandjes.

Vandaag tijdens het schoonmaken viel mij op dat een van de klemmen volledig los zat. Bij nadere inspectie bleek er in het beton een holte te zijn ontstaan met losliggend beton gruis.

Ik vermoed dat er water in het boorgat is gelopen en dat het daardoor is kapot gevroren. (??)

Aandacht puntje dus!

Groet

Goed om te weten! Hoe is jouw montage op de banden?

Ik gebruik zelf de korte clickfit-profielen.



Die hebben een schuimlaag onder het profiel, en ik heb mijn rvs-schroeven ook nog op een ring geschroefd.

[ Voor 13% gewijzigd door Griffin2k op 15-05-2023 19:03 ]

[Mystic_Vamp]

Dit is precies zoals ik het ook heb gedaan. Nog géén vorst gehad, dus hier nog weinig over te zeggen.

Griffin2k schreef op maandag 15 mei 2023 @ 19:02:
[...]


Goed om te weten! Hoe is jouw montage op de banden?

Ik gebruik zelf de korte clickfit-profielen.

[Afbeelding]

Die hebben een schuimlaag onder het profiel, en ik heb mijn rvs-schroeven ook nog op een ring geschroefd.

[The-Source]

Comanchero schreef op zondag 14 mei 2023 @ 17:00:


Hallo allen,

Dit wilde ik toch even met jullie delen ivm de montage van zonnepanelen op betonbandjes.

Vandaag tijdens het schoonmaken viel mij op dat een van de klemmen volledig los zat. Bij nadere inspectie bleek er in het beton een holte te zijn ontstaan met losliggend beton gruis.

Ik vermoed dat er water in het boorgat is gelopen en dat het daardoor is kapot gevroren. (??)

Aandacht puntje dus!

Groet

Volgende boorgat: boren, gat half vol met silicone kit, plug erin en schroeven maar. Dan gaat in ieder geval het vocht niet meer verder het beton in.

[Nyntjuhw]

Na dit topic uitgebreid te hebben gelezen vandaag zelf aan de slag gegaan!
Rubber tegels 2,5cm dik, betonbielzen 20x100x6 en zonnepaneelhouderset via Amazon https://www.amazon.nl/gp/...=ppx_pop_mob_b_asin_image
Hebben 2 panelen van 440wp en een micro-omvormer die aangesloten zit op een slimme stekker in het stopcontact.
Totale kosten €285

[ewf]

Even een klein vraagje: Waarom heb je ze niet direct aan je dak vastgeschroefd?

[timpel_800]

Boren in dakbedekking is niet iedereen zn hobby denk ik

[Onbekend]

Nyntjuhw schreef op zaterdag 15 maart 2025 @ 16:42:
Na dit topic uitgebreid te hebben gelezen vandaag zelf aan de slag gegaan!
Rubber tegels 2,5cm dik, betonbielzen 20x100x6 en zonnepaneelhouderset via Amazon https://www.amazon.nl/gp/...=ppx_pop_mob_b_asin_image
Hebben 2 panelen van 440wp en een micro-omvormer die aangesloten zit op een slimme stekker in het stopcontact.
Totale kosten €285

Hoe kom jij op zo'n lage prijs? Wat heb je precies gekocht dan?
2x 70 euro voor de panelen + 2x 80 euro voor de omvormers + rubber tegels, betonblokken, aarding, connectoren, bekabeling en een slimme stekker. Dan kom ik op meer dan 300 euro uit.
