Vreemde 24pins connector - Silverstone voeding

[KaasOmelet]

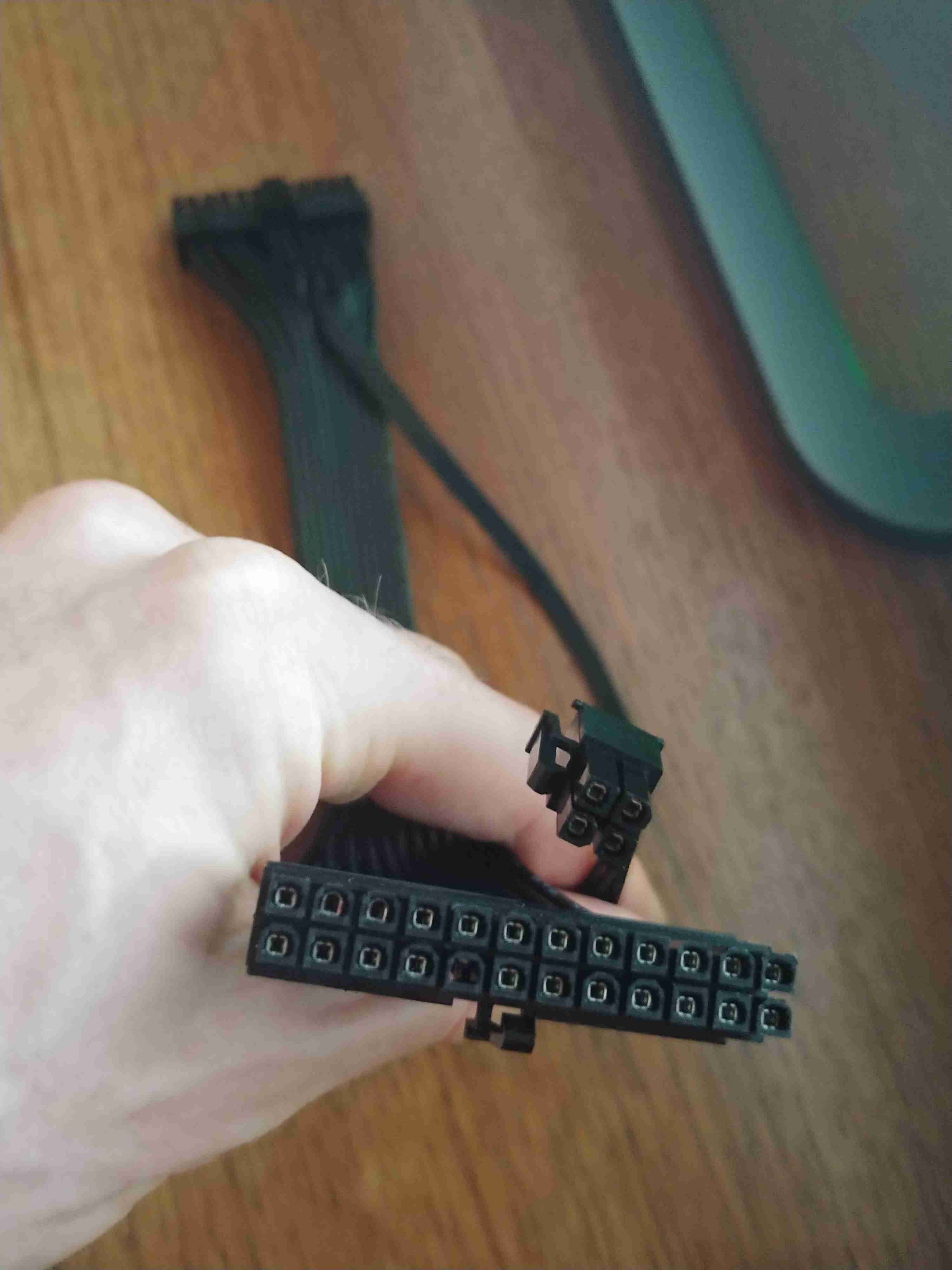

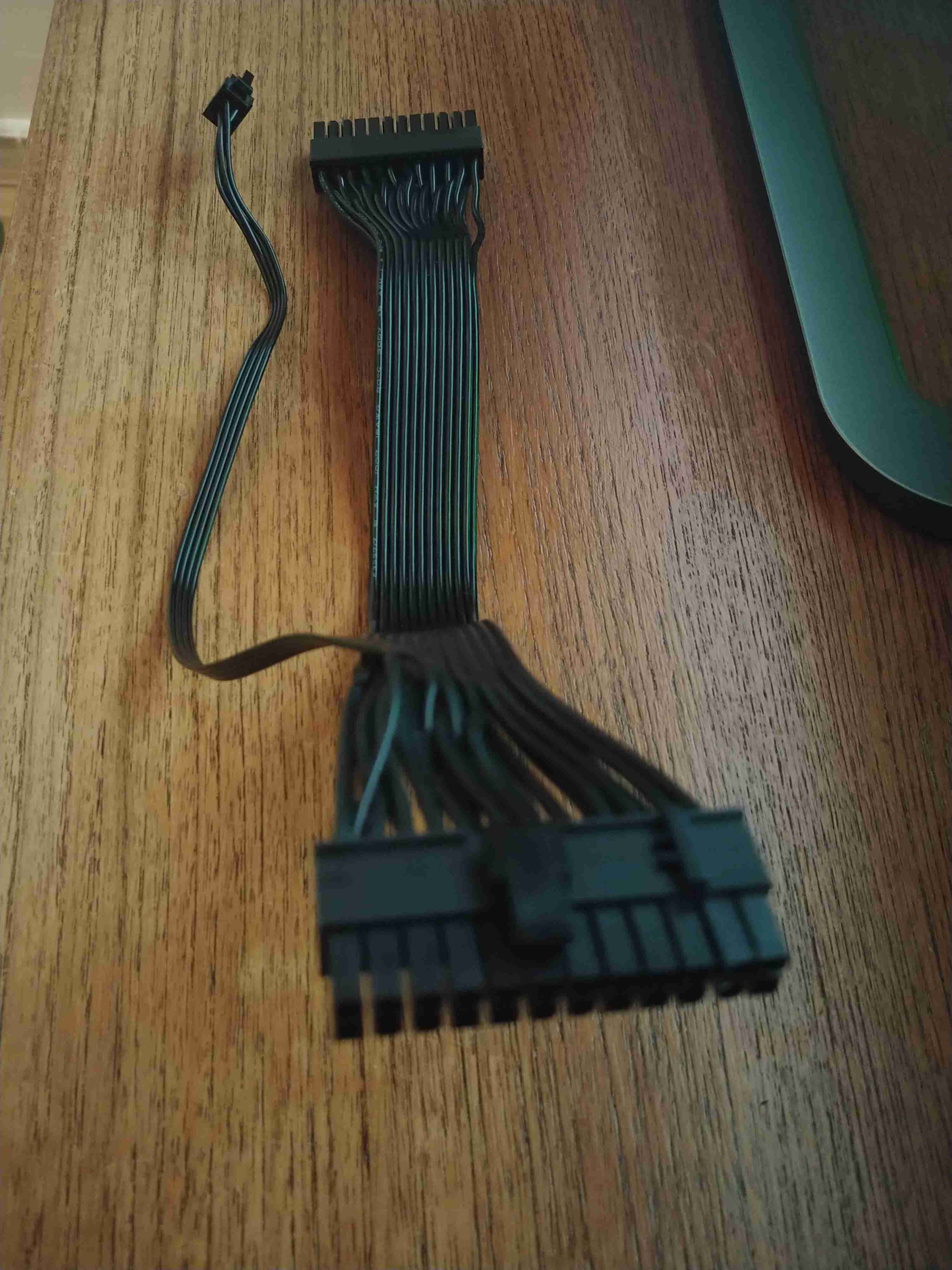

Mijn excuses als ik nu een domme vraag ga stellen. Ik heb een Silverstone SX650-G SFX voeding gekocht en daar zit een aparte 24pins + 4pins connector bij. Zie foto's.

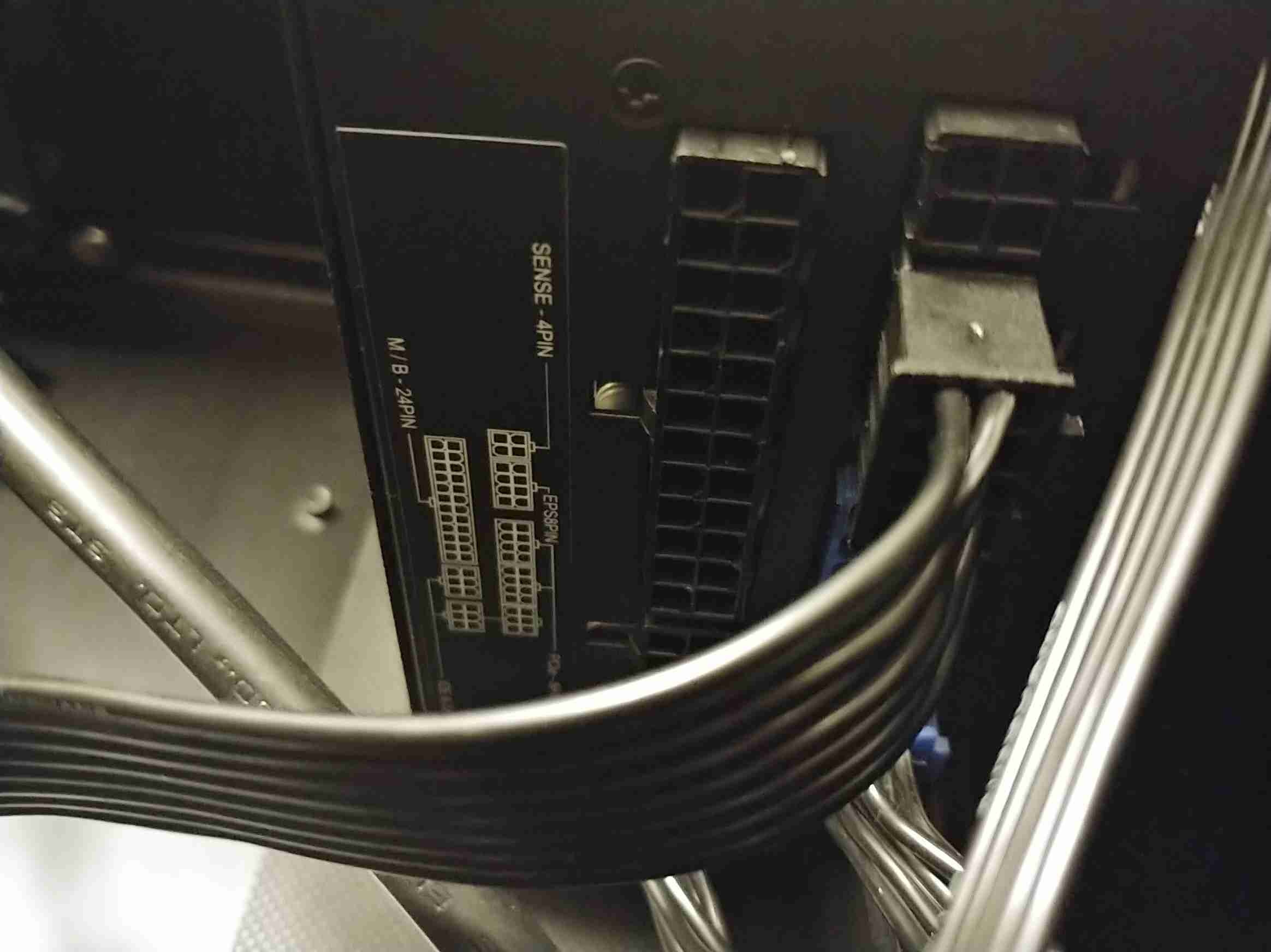

Ik snap dat de 24 pins stekker in het moederbord moet maar waar moet die 4 pins connector in? Moet die 4 pins connector in mijn voeding waar staat: 'SENSE - 4 pin'?


De handleiding van Silverstone is erg onduidelijk op dit gebied en geeft geen helder antwoord op mijn vraag. Ik doe hier graag een dubbel check voordat ik kortsluiting maak in mijn nieuwe PC.

Wel vond ik dit topic wat erg lijkt op mijn vraag maar de connector ziet er net even anders uit.
Wie weet waar deze connector voor is op mijn voeding?

[Eagle Creek]

Ik denk dat dit aardig beschrijft wat je vraagt:

That extra little connector is not a 4-pin 12VATX but instead plugs into the PSU. The extra wires are voltage sense wires, which enables the PSU to “sense” what the actual output voltage is at the 24-pin ATX connector for more precise voltage regulation.

https://www.pcper.com/rev...eview/Packaging-and-Parts

[ Voor 80% gewijzigd door Eagle Creek op 21-02-2019 01:46 ]

[KaasOmelet]

Dat is nog eens een snel antwoord. Bedankt Eagle Creek!

Mijn moederbord heeft naast de 24pins aansluiting een extra 8 pins connector die ik aangesloten heb op de EPS 8 pin van mijn voeding.

Dus toch die 4 pins SENSE aansluiting. Bedankt voor het vinden van deze informatie

[ Voor 18% gewijzigd door KaasOmelet op 21-02-2019 01:56 ]

[Eagle Creek]

Geen probleem, zit allemaal inbegrepen bij de dienstverlening
