Kabel met stugge kern

[Droid86]

Goedemiddag,

Ik heb een vraag over het volgende, ik heb de volgende spullen aangeschaft om een kabel door mijn muur heen te trekken.

Nu heb ik de kabel er al door heen getrokken en de connectors aangesloten volgens de schema's die ik online heb gevonden maar de kabel werkt niet. De kabel heb ik aangesloten van mijn modem naar mijn laptop om te testen, wanneer ik de kabel aansluit gaat er een groene en een geel lampje branden en daarna gaan de lampjes uit en krijg ik geen verbinding.

Nu las ik dat ik mogelijk de verkeerde kabel heb gekocht omdat ik een kabel heb gekocht met een stugge kern en dat deze aangesloten dient te worden op een LSA wandcontactdoos, klopt dit?

Want bij kabelshop.nl stond namelijk dat de RJ45 connectors die ik had gekocht geschikt zijn voor een kabel met een stugge kern.


Relevante software en hardware die ik gebruik
...

Wat ik al gevonden of geprobeerd heb
...

[CyBeR]

Heb je de volgorde van de aders goed in de connector zitten? Zie de FAQ van NT.

[Droid86]

CyBeR schreef op zondag 13 januari 2019 @ 16:03:
Heb je de volgorde van de aders goed in de connector zitten? Zie de FAQ van NT.

Hi, ja ik heb de kabel volgens het voorbeeld in het FAQ aangesloten.

https://faq.tweakers.net/nt/straight.png

[Puch-Maxi]

Droid86 schreef op zondag 13 januari 2019 @ 16:01:
Nu las ik dat ik mogelijk de verkeerde kabel heb gekocht omdat ik een kabel heb gekocht met een stugge kern en dat deze aangesloten dient te worden op een LSA wandcontactdoos, klopt dit?

Ja, dat klopt. Solid core kabel is installatiekabel, geen patchkabel. Maar met geschikte connectors is het geen enkel probleem. Mits je de goede volgorde hebt aangehouden zou het gewoon moeten werken .

[Droid86]

Foto van de kabel

[Dyckie]

Droid86 schreef op zondag 13 januari 2019 @ 16:22:
Foto van de kabel

[Afbeelding]

Kun je ook foto van de andere kant eens maken.

[johnkeates]

Tussen 4 en 5 zit het schotje een beetje scheef, misschien verschoven tijdens krimpen?
Kan je een foto maken van de voorkant (die in de aansluiting gaat). Dan kunnen we zien of alle aders contact hebben (en doorboord zijn).

Kleurcode klopt in elk geval (check de andere kant ook even!)

[ Voor 12% gewijzigd door johnkeates op 13-01-2019 16:31 ]

[Annuk]

@Droid86
Kijk eens naar deze afbeelding


Zo kijk je vanaf de voorkant als je het ontgrendel-lipje naar beneden hebt (je kijkt "in de kabel")
Kijk dan even of alle aders goed voorin de RJ45 plug gedrukt zitten.

Het is trouwens wel beter inderdaad om in/opbouw doosje te gebruiken met LSA stroken, en dan losse patchkabels te gebruiken tussen modem <> kabel in muur / kabel in muur <> gebruiker (pc o.i.d.)

@johnkeates thanx voor de head's up, heb de afbeelding gewijzigd.. had ff niet goed gekeken

[ Voor 68% gewijzigd door Annuk op 13-01-2019 16:35 . Reden: @johnkeates verbeterde me met m'n afbeelding ]

[johnkeates]

Annuk schreef op zondag 13 januari 2019 @ 16:26:
@Droid86
Kijk eens naar deze afbeelding
[Afbeelding]

Zo kijk je vanaf de voorkant als je het ontgrendel-lipje naar beneden hebt (je kijkt "in de kabel")

Als ik zo kijk heb jij dus net je draden verkeerd om zitten

Jouw plaatje is van de socket, niet van de connector! Zijn kabel is dus goed.

Ninja edit confirmed

[ Voor 6% gewijzigd door johnkeates op 13-01-2019 16:32 ]

[Freee!!]

Droid86 schreef op zondag 13 januari 2019 @ 16:22:
Foto van de kabel

[Afbeelding]

Ik kan niet goed zien of je de aders (die netjes in de goede volgorde zitten), voldoende hebt doorgedrukt in de connector. Dat probleem heb ik van de week ook een keer gehad

[Droid86]

Freee!! schreef op zondag 13 januari 2019 @ 16:47:
[...]

Ik kan niet goed zien of je de aders (die netjes in de goede volgorde zitten), voldoende hebt doorgedrukt in de connector. Dat probleem heb ik van de week ook een keer gehad

Hi,

Ik probeer op dit moment betere foto's te maken maar het gaat niet echt makkelijk hehe

[Droid86]

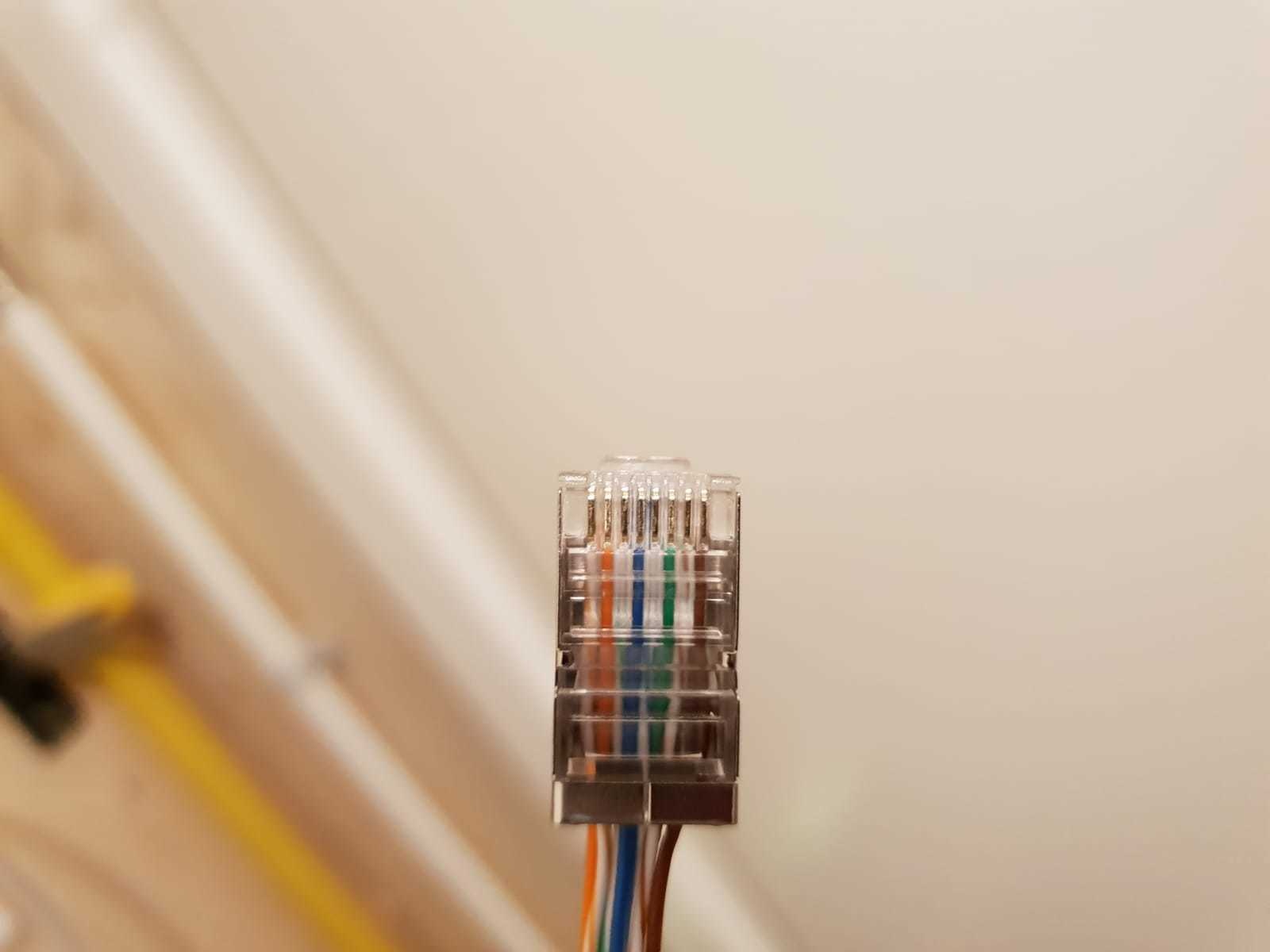

https://tweakers.net/ext/f/JBhBfKfPmmc0hvv6PkkWdxl8/full.jpg


Ik hoop dat jullie hier iets aan hebben.
Maar waar het waarschijnlijk op neer komt, kabels niet oged genoeg doorgedrukt naar het einde en niet goed genoeg aangedrukt met de tang?

[Freee!!]

Droid86 schreef op zondag 13 januari 2019 @ 16:52:
[Afbeelding]https://tweakers.net/ext/f/JBhBfKfPmmc0hvv6PkkWdxl8/full.jpg
[Afbeelding]

Ik hoop dat jullie hier iets aan hebben.
Maar waar het waarschijnlijk op neer komt, kabels niet oged genoeg doorgedrukt naar het einde en niet goed genoeg aangedrukt met de tang?

Om het goed te zien, moet je van twee kanten kijken. Aan de ene kant moet je netjes die koperen aansluitingen zien, aan de andere moeten de kabeltjes helemaal tot het einde doorlopen. En als je de juiste tang gebruikt, is genoeg aandrukken echt geen punt, dan hoef je nauwelijks meer kracht te zetten dan wanneer je een heet mes door boter drukt.

[popie]

De mantel hoort ook in de connector te zitten, niet een meter verderop eigenlijk

[hcQd]

Ik kan niet goed zien of blauw-wit en groen-wit goed zitten, ze moeten iig andersom dan je naïef zou verwachten.

[Freee!!]

hcQd schreef op zondag 13 januari 2019 @ 17:04:
Ik kan niet goed zien of blauw-wit en groen-wit goed zitten, ze moeten iig andersom dan je naïef zou verwachten.

Ik kan dat goed genoeg zien in deze foto:

popie schreef op zondag 13 januari 2019 @ 17:02:
De mantel hoort ook in de connector te zitten, niet een meter verderop eigenlijk

Volkomen waar, maar dat is een detail bij het werkelijke probleem, dat gaat de volgende keer wel goed (en scheelt hem deze keer strippen als hij de connector eraf knipt ).

[ Voor 35% gewijzigd door Freee!! op 13-01-2019 17:08 ]

[rdfeij]

sowieso dient de mantel van de kabel ook in de connector geknepen te zijn als trekontlasting.

Kun je ook nog een foto maken van de kopse kant van de connector. Het is niet goed te zien maar volgens mij zijn de aders inderdaad niet ver genoeg in de connector geduwd.

[Thralas]

Een kabeltester werkt beter dan foto's maken

[Freee!!]

Thralas schreef op zondag 13 januari 2019 @ 18:25:
Een kabeltester werkt beter dan foto's maken

Zo'n kabeltester is heel leuk om te zien of het goed of fout is, die foto's werken beter als je wilt weten wat je fout hebt gedaan.

[base_]

Kijk ook hier even: Pas op voor slechte/inferieure netwerkkabels , staat veel info over kabel, connectoren

edit: als je wilt weten of die connectors geschikt zijn voor massieve kabel kan je beter een plaatje van de zijkant posten zodat de vorkjes die in de kabel prikken goed zichtbaar zijn. Meeste connectoren bedoeld voor massieve kabel hebben 3 puntjes.

[ Voor 53% gewijzigd door base_ op 13-01-2019 18:35 ]

[Mibasa]

Fotootje maken van de kopse kant zodat we hier goed kunnen zien of de aders ver genoeg in de connector zitten. Met stugge kern is dat erg lastig. Wat ik daarmee altijd doe is de aders even bevochtigen met mn mond, dan schuiven ze net wat makkelijker in de connector.

[base_]

hier een plaatje van rj45 massief vs soepel uit dat topic:


nat maken zou ik niet doen: die aders zijn niet verguld

[TommyboyNL]

De aders zijn veeeeeeeeeel te ver geuntwist. Zoals men hierboven al zegt hoort de mantel ook in de connector, en pas vanaf heit eind van de mantel zou je moeten gaan untwisten.
Zoek eens foto's op van hoe het wél hoort, en probeer dat na te doen. Wellicht youtube filmpjes kijken als jou dat ligt? Ikzelf heb een hekel aan dat laatste.

[base_]

totale niet getwiste lengte over de gehele verbinding (incl alle connectoren/kabels etc) mag iets van 5cm zijn (voor ieder aderpaar) meen ik

[SMSfreakie]

de twist.. of het gebrek er aan zal het ook niet doen denk ik.. eerder een slecht contact..

zonder twist haal je met een kabel van 10 meter nog wel een 10mbps link..
_{van nood eens een kabel moeten maken en t enige voorhanden was telefoonsnoer zonder twist... t werkte maar zou het niet aanbevelen}

[base_]

Ja totdat de wasmachine aanslaat of je GSM overgaat De twist is de feitelijke ruisonderdrukking, het feit dat die slechts centimeters untwisted mag zijn geeft wel aan hoe gevoelig dit ligt. Uiteraard zal 10Mbps misschien nog wel werken maar betrouwbaar is anders

[Thralas]

Freee!! schreef op zondag 13 januari 2019 @ 18:29:
[...]

Zo'n kabeltester is heel leuk om te zien of het goed of fout is, die foto's werken beter als je wilt weten wat je fout hebt gedaan.

Zoals reeds opgemerkt, waarschijnlijk niet ver genoeg in de connector geduwt. Maar dat is lastig te zien op een foto (al neemt TS alleraardigste foto's, nu nog een van de kopse kant).

Snap dit soort topics nooit. De bekende valkuilen zijn al in de 8000 overige topics met hetzelfde probleem benoemd. Als je dan ook nog een kabeltester hebt dan heb je triviaal bevestiging dat je het niet goed doet.
Krijg je het 5 connectors later nog niet voor elkaar, dan is er iets grondig mis, maar dat zien we vrijwel nooit.

Vervolgens barst hier de bekende discussie los over twists en type connectors, wat allemaal niet echt terzake doet. Zelfs de 'foute' connectors krijg je wel werkend gekrompen.

[Droid86]

Een hoop reacties O_O
Thanks voor alle reacties

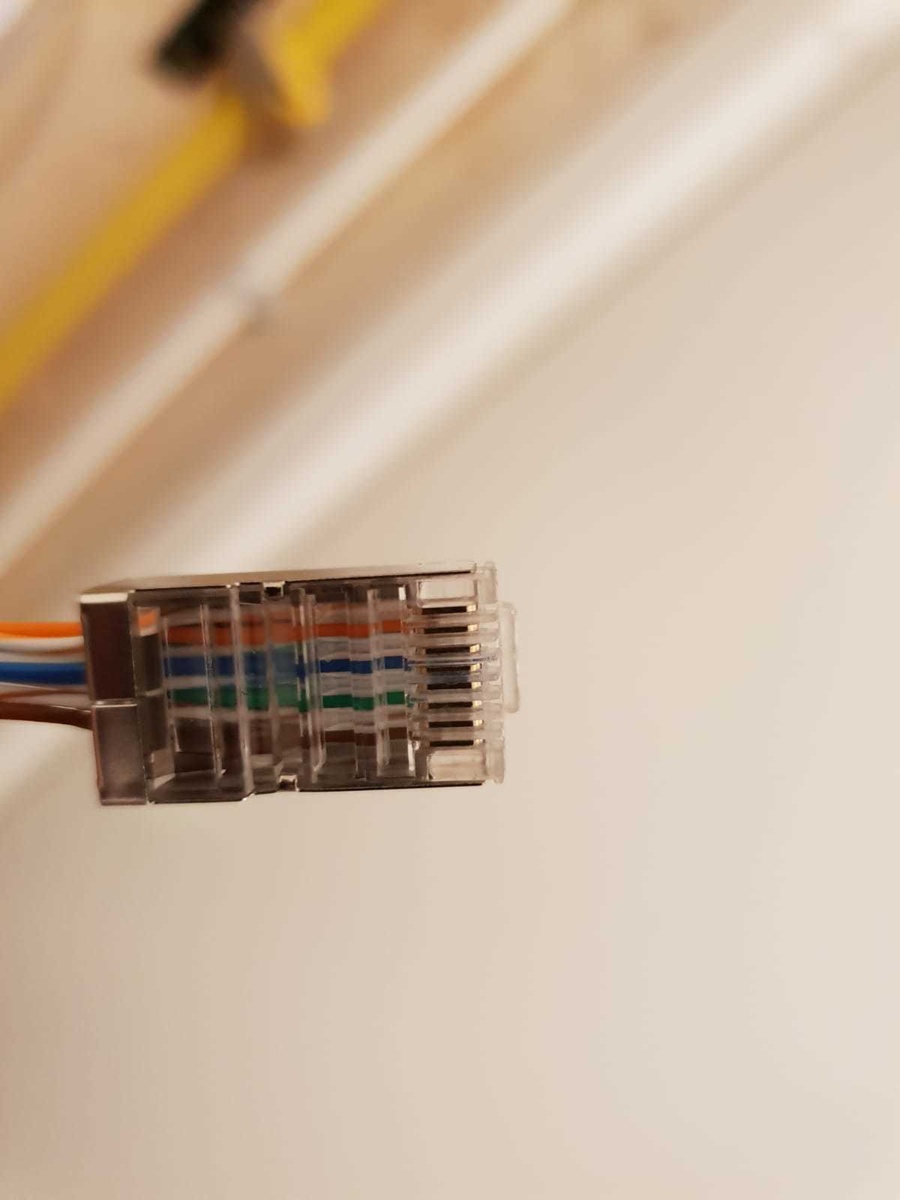

M.b.t de kabel die te ver bloot ligt dat snap ik ben dan ook aan 1 kant vergeten de cover erover heen te doen ^_^ en de kabel is idd te ver gestript. Het was meer even kijken of de kabel het wel al deed en dan op een nettere manier opnieuw beginnen. Bij deze nog wat foto's hoop dat het wat duidelijker wordt zo.

Morgen zal ik de koppen eraf knippen en overnieuw beginnen, kheb volgens mij ook een nieuwe rj45 tang nodig...

I'll keep you guys posted

Kabel 2 kabel 2

]

[base_]

sjah aan de zijkant van stp zie je helaas niet veel

[Droid86]

Kleine update!
Het is opgelost.
Ik heb uiteindelijk gewoon een nieuwe tang besteld en de rj45 connectors opnieuw erop geplaatst en de kabel werkt nu!

Nadat ik de nieuwe uiteinde met de oude heb vergeleken bleek het dus dat aan 1 kant de kabels niet goed genoeg door gedrukt waren waardoor er geen verbinding tot stand kwam!

Thanks for the help guys! Much appreciated!!

[SMSfreakie]

doet me denken aan eerder dat je overal bijna van die plastic tangen bij kreeg... garantie op een slechte verbinding

[TommyboyNL]

@SMSfreakie Die scharende tangen zijn pas échte ellende... Voor een tientje heb je al een tang die de contactjes gewoon recht dicht knijpt, en toch worden die scharende dingen nog verkocht...
