Iemand ervaring met BlitzWolf BW-SHP2 i.c.m Domoticz?

[Honnes]

Ik zat naar power plugs te kijken en kwam al snel bij de positieve verhalen uit van de Neo Coolcam Power plug. Mij is verteld dat in actieperiodes zulke apparaten voor net iets onder de 20 euro te krijgen zijn.

Op internet kwam ik toen ook de BlitzWolf BW-SHP2 tegen. Het lijkt als een ideale kandidaat welke middels Wi-Fi aangestuurd kan worden, de aan/uit-status van opgevraagd kan worden, en ook nog eens stroom-meting doet. Het apparaat kan geflashed worden met een firmware zodat het via Domoticz (met MQTT integratie) aangestuurd zou kunnen worden.

Voor een (huidige prijs) van zo'n 14 euro klinkt het erg aantrekkelijk, en misschien wel het proberen waard.

Echter kan ik er geen fatsoenlijke NL/Engelse ervaringen over vinden die aanduiden dat dit kastje kan doen wat het beloofd en/of de Neo coolcam toch een stabielere keuze is vanwege bijv. de Z-wave aansturing en de out-of-the-box werking.

Iemand ervaring met dit apparaat, of die een mening wil delen of advies over dit apparaat of t.o.v de neo coolcam?

[lithoijen]

Ik heb gisteren een exemplaar binnen gekregen. Al een tijd terug besteld bij banggood, toen voor 9 euro en een beetje. Voor die prijs wou ik het wel eens proberen.

Ik heb het apparaat nog nauwelijks gebruikt, maar hierbij alvast de beperkte ervaringen:
- Bouwkwaliteit is prima
- Afmetingen zijn dusdanig dat ze prima in een stopcontact passen zonder het naastgelegen stopcontact te hinderen, al gaat dit niet op wanneer je hem in een stekkerdoos plugt
- App heeft een zeer matige nl vertaling en kan ik zo gauw niet op engels instellen (pakt de taal van mijn telefoon)
- Koppelen aan mijn wifi ging vlot
- Electra metingen lijken op het eerste gezicht vrij netjes, ik heb alleen nog maar de spanning gecontroleerd met een multimeter dat klopt prima. De weergegeven verbruikscijfers zijn in lijn met de verwachtingen die ik had van de gemeten apparatuur.
- Kan in de app het apparaat prima schakelen, handmatig, maar ook mbv een timer of tijdschema. Apparaat reageert vlot.
- Nog geen klachten over het wifi bereik, zou overigens ook niet mogen gezien het wifi signaal hier

Ik heb het apparaat niet omgeflashed en ben dit ook niet van plan, dus daar kan ik je niet helpen. Mocht je andere specifieke vragen hebben dan wil ik daar wel proberen antwoord op te geven.

[lithoijen]

Misschien overbodig, maar hij is weer wat goedkoper te krijgen bij banggood nu voor 9,67:

https://www.banggood.com/...ID=47184&cur_warehouse=CN

[ThinkPad]

Je kunt er Tasmota op flashen en dan moet je hem zo aan Domoticz kunnen koppelen verwacht ik: https://github.com/arends...smota/wiki/BlitzWoIF-SHP2

Had je zelf al gevonden zie ik

[Voor 12% gewijzigd door ThinkPad op 16-08-2018 21:36]

[galadril]

BlitzWolf® BW-SHP6 is te preorder voor net geen 10 euro... Wil ze ook wel aan domoticz hangen.....

https://nl.pepper.com/aan...tant-alexa-banggood-79279

[Sine]

Ofwel gewoon deze:
https://www.banggood.com/...azon-Alexa-p-1356981.html

Dat scheelt een affiliate link

[joostnl]

Gekocht werkt goed, lekker snel met vermogens uitlezing

Met smalle platte fitting schroevendraaier waren de schroeven gemakkelijk te verwijderen, (dus geen speciale schroevendraaier gebruikt)
Daarna de schroeven vervangen voor kruiskop parkers die perfect pasten.

Solderen was eitje, het in flash mode brengen volgens eerder genoemde handleiding ging goed. Bij mij werd LED rood (eerste knipperend blauw en toen werkten het niet)

Tasmota geflashed met sonoff.bin met behulp van tool FlashESP8266.exe (Andere tools werkten niet meer naar windows update en ik vond ze sowieso veelste uitgebreid en buggy)

Direct met wifi contact gelegd telefoon naar blitzwolf hij stond tussen mijn hotspots, ip standaard: 192.168.1.4 wifi settings gedaan en de socket een unieke naam gegeven.

Op mijn router de blitzwolf een vast ip gegeven met behulp van mac adress

Inloggen op het nieuwe ip adres door de router gegeven

Bij configuration aangeven dat dit een Blitzwolf SHP2 is. (met behulp van dropdown)

Schakelen werkten via de browser + vermogens uitlezing etc werd direct zichtbaar

Waarschijnlijk morgen MQTT opzetten zodat alle gegevens, schakelen/stroom/voltage/vermogen worden doorgegeven aan Domoticz.

Mensen al ervaring met de bouwkwaliteit? (ik las nogal wat neocoolcam plugs die in rook opgingen)

[Voor 12% gewijzigd door joostnl op 23-10-2018 23:38]

[Zanzibar-1337]

@joostnl heb je hem inmiddels al aan domoticz hangen?? Heb er ook een in de bestelling staan, nog niet binnen helaas.

[joostnl]

Nee helaas maar via MQTT moet dit goed mogelijk zijn..
Ik hoop het komend weekend in te passen.

Ik heb afgelopen weekend mijn CO2 sensor MHz19B weer aangeslingerd

Zanzibar-1337 schreef op zondag 4 november 2018 @ 09:42:
@joostnl heb je hem inmiddels al aan domoticz hangen?? Heb er ook een in de bestelling staan, nog niet binnen helaas.

[Fasthook]

Zanzibar-1337 schreef op zondag 4 november 2018 @ 09:42:
@joostnl heb je hem inmiddels al aan domoticz hangen?? Heb er ook een in de bestelling staan, nog niet binnen helaas.

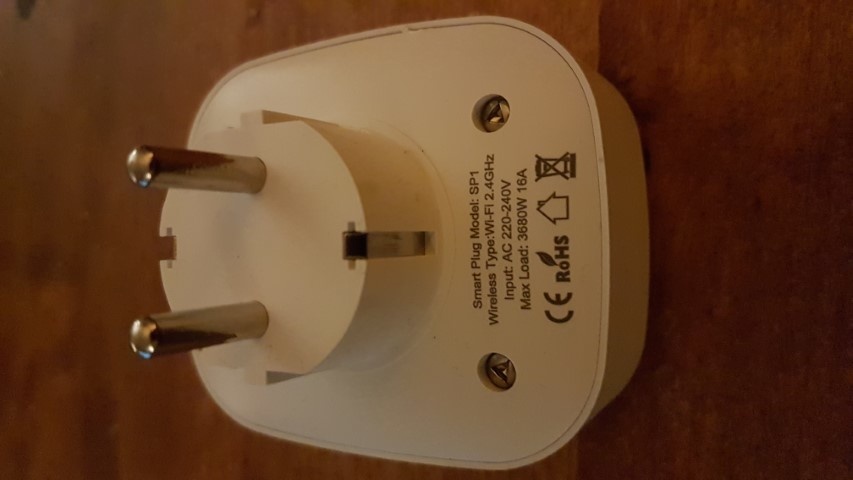

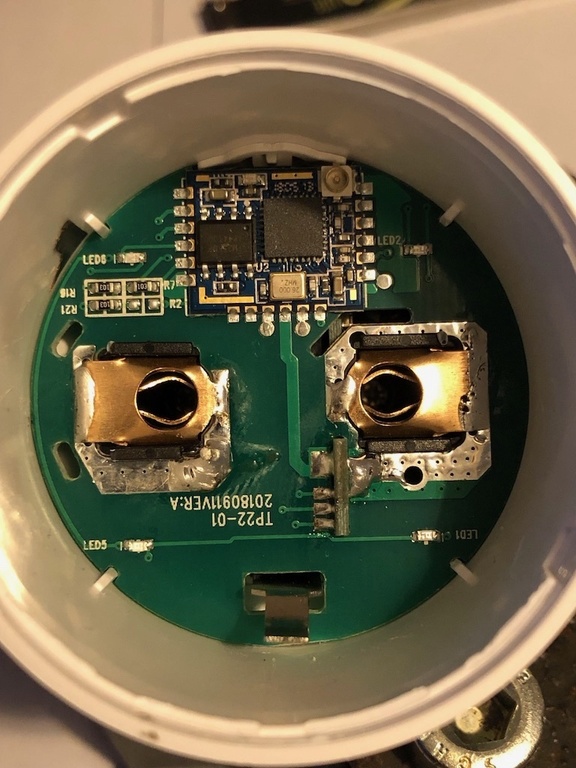

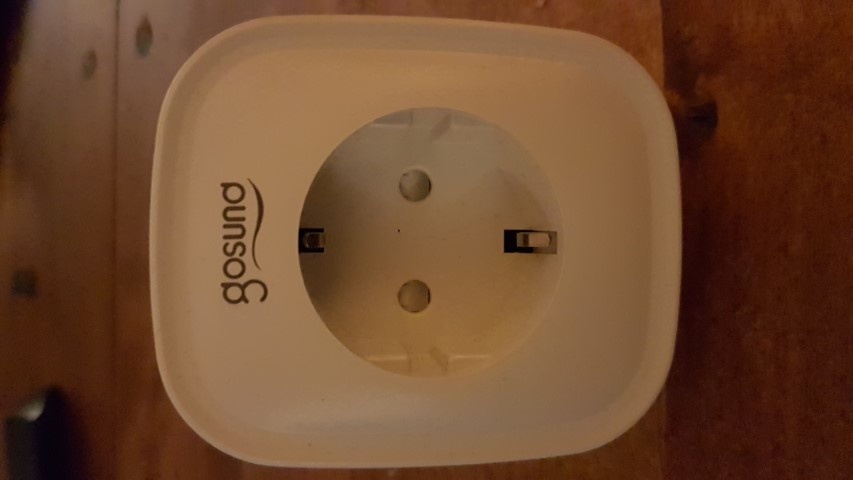

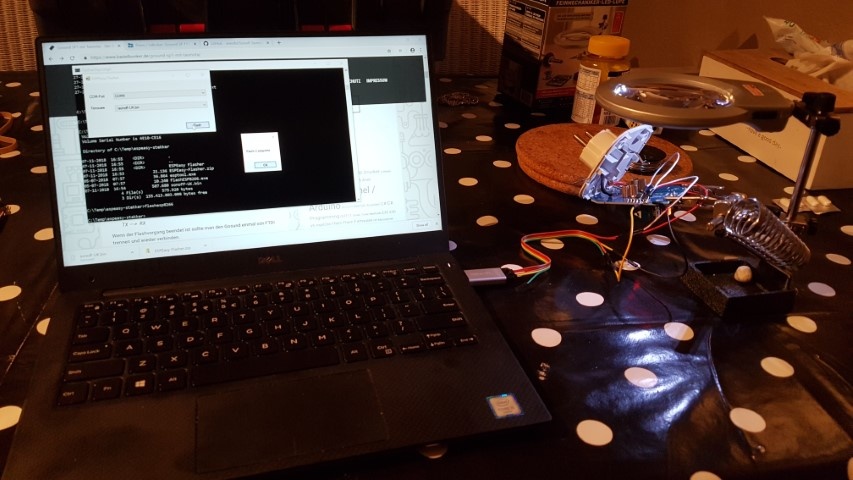

Ik heb de kleine versie besteld maar die is nog onderweg, en vond het toch wel een nadeel dat die maar tot 10A gaat. De grote was niet meer in de aanbieding, maar na wat zoekwerk heb ik 4 November een set van 2 stuks besteld bij Amazon, merk Gosund, die ook tot 16A kan. Lijkt sprekend op de BW-SHP2, en gisteren succesvol Tasmota erop gezet via deze uitleg:

https://www.bastelbunker.de/gosund-sp1-mit-tasmota/

Kleine tip: sonoff-UK.bin is NIET de engelstalige variant...

Nog een tip: in de uitleg staat: "...Wenn der Flashvorgang beendet ist sollte man den Gosund einmal von FTDI trennen und wieder verbinden...." maar voordat je de FTDI weer in je laptop prikt moet je eerst de verbinding tussen IO0 en GND weer verbreken, anders start de stekker weer op in flashmode en krijg je geen local WiFi hotspot om de stekker voor je WiFi netwerk te configureren.

Oja, en voor de zekerheid: alles ZONDER de stekker in 220V te steken.

Vanavond in Domoticz toegevoegd, en dat werkt ook. Meet nu alleen verbruik actueel en totaal, maar ik zou niet weten waarom de rest niet zou werken.

Setje was 24,99 voor twee, maar nu ik in mijn bestelhistorie op opnieuw kopen klik, krijg ik alleen een 4-pack te zien voor 45,88.... En maar tot 10A geschikt

Volgende keer als ie open ligt maar eens het relais bekijken wat erin zit.

[Voor 20% gewijzigd door Fasthook op 08-11-2018 22:32. Reden: tips toegevoegd]

[Zanzibar-1337]

@joostnl @Fasthook Hmm zie dat jullie aan het solderen zijn geweest. Nu heb ik ergens in het verleden wel eens gesoldeerd, maar heb er niets van in huis. Is er iets speciaals waar ik op moet letten of kan ik met een goedkope soldeerbout uit de voeten?

Gewoon zoiets als dit? https://www.bol.com/nl/p/...itm_id%3D9200000023287816

Met soldeertin?
https://www.bol.com/nl/p/...itm_id%3D9200000066274550

Of wat is daarin aan te raden? Wordt maar een enkele keer gebruikt. En wat voor een kabel heb ik daarvoor nodig?

[bloedcel]

Ik heb deze in Domoticz werkend, maar in de log optie kan ik alleen een 24uurs verbruik zien in de vorm van een grafiek.

Kan ik dit omzetten (misschien dmv een dummy device) zodat ik getallen te zien te krijg per dag/week/maand/jaar?

Alvast bedankt

[Fasthook]

Gewoon zoiets als dit? https://www.bol.com/nl/p/...itm_id%3D9200000023287816

Met soldeertin?
https://www.bol.com/nl/p/...itm_id%3D9200000066274550

Of wat is daarin aan te raden? Wordt maar een enkele keer gebruikt. En wat voor een kabel heb ik daarvoor nodig?

Ben absoluut een beginner dus hoop dat anderen met meer skills reageren, maar de soldeerbout uit je link is 65watt... lijkt me erg veel. De mijne is 12w. Soldeertin zat in mijn gereedschapskist, weet ik de eigenschappen niet van....

Zorg voor kleine punt, soldeereilandjes op de print zijn 1-2mm in doorsnee

Je hebt ook iets nodig tussen laptop en de draadjes die je aan de stekker soldeert... zal even kijken waar de mijne vandaan kwam

Ah, gevonden. Zit misschien affiliate link in, is copy/paste uit mijn bestel historie. Anders even op onderstaande tekst zoeken op aliexpress.com. vandaag in de aanbieding voor 1,58 euro, ik heb het dubbele betaald

Aluminium shell CP2102 USB 2.0 naar TTL UART Module 6Pin Seriële Converter STC Vervangen FT232 Module ondersteuning 5 v/ 3.3 v voor arduino

https://s.click.aliexpress.com/e/bIy23tna

[Voor 13% gewijzigd door Fasthook op 11-11-2018 10:22]

[Zanzibar-1337]

Fasthook schreef op zondag 11 november 2018 @ 09:42:
[...]


Ben absoluut een beginner dus hoop dat anderen met meer skills reageren, maar de soldeerbout uit je link is 65watt... lijkt me erg veel. De mijne is 12w. Soldeertin zat in mijn gereedschapskist, weet ik de eigenschappen niet van....

Zorg voor kleine punt, soldeereilandjes op de print zijn 1-2mm in doorsnee

Je hebt ook iets nodig tussen laptop en de draadjes die je aan de stekker soldeert... zal even kijken waar de mijne vandaan kwam

Ah, gevonden. Zit misschien affiliate link in, is copy/paste uit mijn bestel historie. Anders even op onderstaande tekst zoeken op aliexpress.com. vandaag in de aanbieding voor 1,58 euro, ik heb het dubbele betaald

Aluminium shell CP2102 USB 2.0 naar TTL UART Module 6Pin Seriële Converter STC Vervangen FT232 Module ondersteuning 5 v/ 3.3 v voor arduino

https://s.click.aliexpress.com/e/bIy23tna

Dankjewel! Kabeltje is besteld, linkje werkt niet hier (de PiHole houdt het tegen denk ik). Nu nog een mooie soldeerbout zien te scoren, 30 watt max lijkt me wellicht een goed idee. En kijken naar een klein puntje dus, ben al een stapje verder

[aa.loedeman]

Ik heb er sinds een paar weken twee in Domoticz hangen, heel mooie apparaten om te zien en ze passen perfect binnen de ruimte van m’n Jung AS500 schakelmateriaal. Ik wacht nog op de kleinere versie, die lijkt me qua plaatsing icm. power metering wel echt heel erg aantrekkelijk...

Dit apparaat is qua solderen overigens niet het meest eenvoudig. Als je daarnaar zoekt, kun je m.i. beter gaan voor de Sonoff S20 (eitje) of Sonoff S26 (wat moeilijker), maar deze ondersteunen beide geen power metering...

[galadril]

Ik heb 5 van die SHP-6 van Blitzwolf, iemand al ervaringen met het solderen/flashen van deze versie? Of is er een makkelijkere manier om hem in Domoticz te krijgen?

[Kitser]

Hebben jullie de 16a versie al flink (+/- 2000 watt) belast voor langere tijd?
Ik ben benieuwd of je hier een wasmachine of vaatwasser op kan laten draaien zonder dat de boel in de fik vliegt

[Cartman!]

Net deze guide gevolgd voor de SHP-6 en was uiteindelijk makkelijker dan verwacht: https://www.bastelbunker.de/gosund-sp111-mit-tasmota/

Had een UART-USB module gekocht voor n paar dollar op AliExpress en eerst "geoefend" op n Wemos D1 mini voor t flashen (zelfde manier als in bovenstaande guide). Na t flashen heb ik de wifi ingesteld op de devices en kan ik ze via de webinterfaces bedienen. Uiteindelijk komen ze in Home Assistant maar daar heb ik nog niet naar gekeken.

Deze zouden 10A / 2300Watt aan moeten kunnen. Heb ook nog 2 x BW-SHP2 onderweg en die zouden 16A / 3840Watt moeten kunnen... mag hopen dat daar n wasmachine op aangesloten kan worden

[SHIFTER [NL]]

Zou iemand met een SHP-6 voor mij kunnen meten waar de pinnen naar toe gaan op het esp boardje (de pins waarmee het esp board op de “grote” printplaat zit?

Ik heb namelijk een vergelijkbare versie zonder de TX, RX, GND en 3,3v los op het board... Maar exact hetzelfde esp boardje erop.

[SHIFTER [NL]]

Cartman! schreef op donderdag 27 december 2018 @ 13:05:
Net deze guide gevolgd voor de SHP-6 en was uiteindelijk makkelijker dan verwacht: https://www.bastelbunker.de/gosund-sp111-mit-tasmota/

Had een UART-USB module gekocht voor n paar dollar op AliExpress en eerst "geoefend" op n Wemos D1 mini voor t flashen (zelfde manier als in bovenstaande guide). Na t flashen heb ik de wifi ingesteld op de devices en kan ik ze via de webinterfaces bedienen. Uiteindelijk komen ze in Home Assistant maar daar heb ik nog niet naar gekeken.

Deze zouden 10A / 2300Watt aan moeten kunnen. Heb ook nog 2 x BW-SHP2 onderweg en die zouden 16A / 3840Watt moeten kunnen... mag hopen dat daar n wasmachine op aangesloten kan worden

Zou jij hem misschien nog een keer uit elkaar willen halen en de pin-out kunnen noteren ?

[Cartman!]

SHIFTER [NL] schreef op maandag 31 december 2018 @ 10:49:
[...]


Zou jij hem misschien nog een keer uit elkaar willen halen en de pin-out kunnen noteren ?

Wat mis je precies aan bovenstaande guide qua info?

Ah, denk dat ik t snap... Is dat niet heel tricky want misschien zit t wel vast aan meerdere punten en als ik er een mis dan vat ie misschien vlam.

[Voor 21% gewijzigd door Cartman! op 31-12-2018 12:03]

[SHIFTER [NL]]

Cartman! schreef op maandag 31 december 2018 @ 12:02:
[...]

Wat mis je precies aan bovenstaande guide qua info?

Ah, denk dat ik t snap... Is dat niet heel tricky want misschien zit t wel vast aan meerdere punten en als ik er een mis dan vat ie misschien vlam.

Die punten zullen niet aan meerdere pinnen verbonden zitten gok ik.

Het gaat mij erom dat ik direct op de pinnen van het vierkante blokje met de esp erop de draden kan solderen om hem te flashen. Ik mis namelijk de losse punten voor TC, RX, GND, 3,3V en IO0.

Als je met een multimeter kan piepen welke verbonden zijn met welke pin ben ik super geholpen! Dat kan gewoon met de stekker uit het stopcontact en zonder spanning erop.

[Cartman!]

SHIFTER [NL] schreef op maandag 31 december 2018 @ 13:31:
[...]


Die punten zullen niet aan meerdere pinnen verbonden zitten gok ik.

Het gaat mij erom dat ik direct op de pinnen van het vierkante blokje met de esp erop de draden kan solderen om hem te flashen. Ik mis namelijk de losse punten voor TC, RX, GND, 3,3V en IO0.

Als je met een multimeter kan piepen welke verbonden zijn met welke pin ben ik super geholpen! Dat kan gewoon met de stekker uit het stopcontact en zonder spanning erop.

T duurde even maar volgens mij snap ik wat je bedoelt. Zou je eens een foto kunnen plaatsen van hoe dat er bij jou uitziet dan, waar heb je die gekocht? Heb die dingen meteen ergens tussengezet en weggestopt maar heb er nog n paar onderweg, die kan ik wel even bekijken voor je dan.

[Voor 8% gewijzigd door Cartman! op 03-01-2019 11:14]

[SHIFTER [NL]]

Cartman! schreef op donderdag 3 januari 2019 @ 11:13:
[...]

T duurde even maar volgens mij snap ik wat je bedoelt. Zou je eens een foto kunnen plaatsen van hoe dat er bij jou uitziet dan, waar heb je die gekocht? Heb die dingen meteen ergens tussengezet en weggestopt maar heb er nog n paar onderweg, die kan ik wel even bekijken voor je dan.

Zeker geen probleem! Hierbij de foto

Bovenzijde

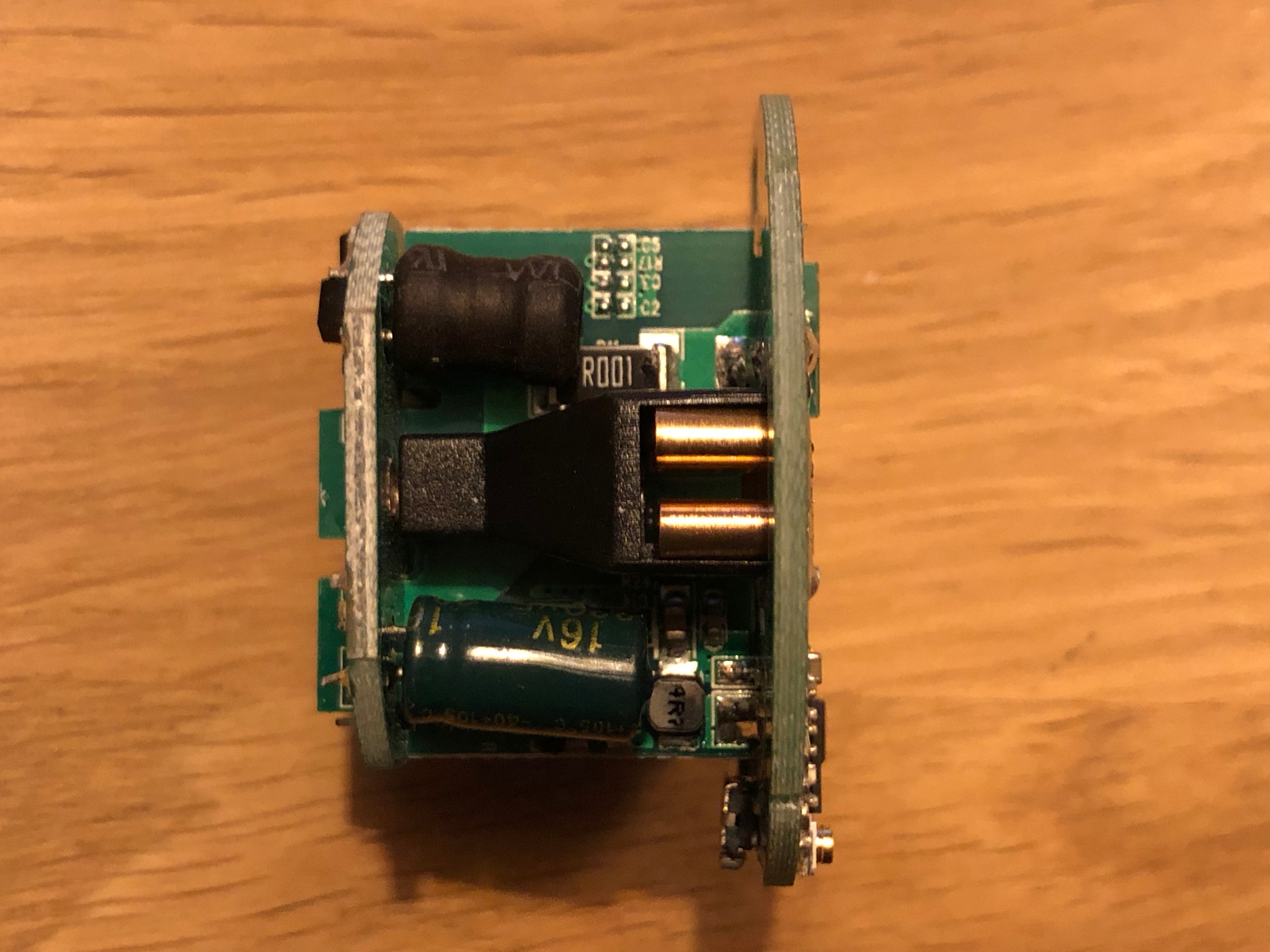

Zijkant Rechts

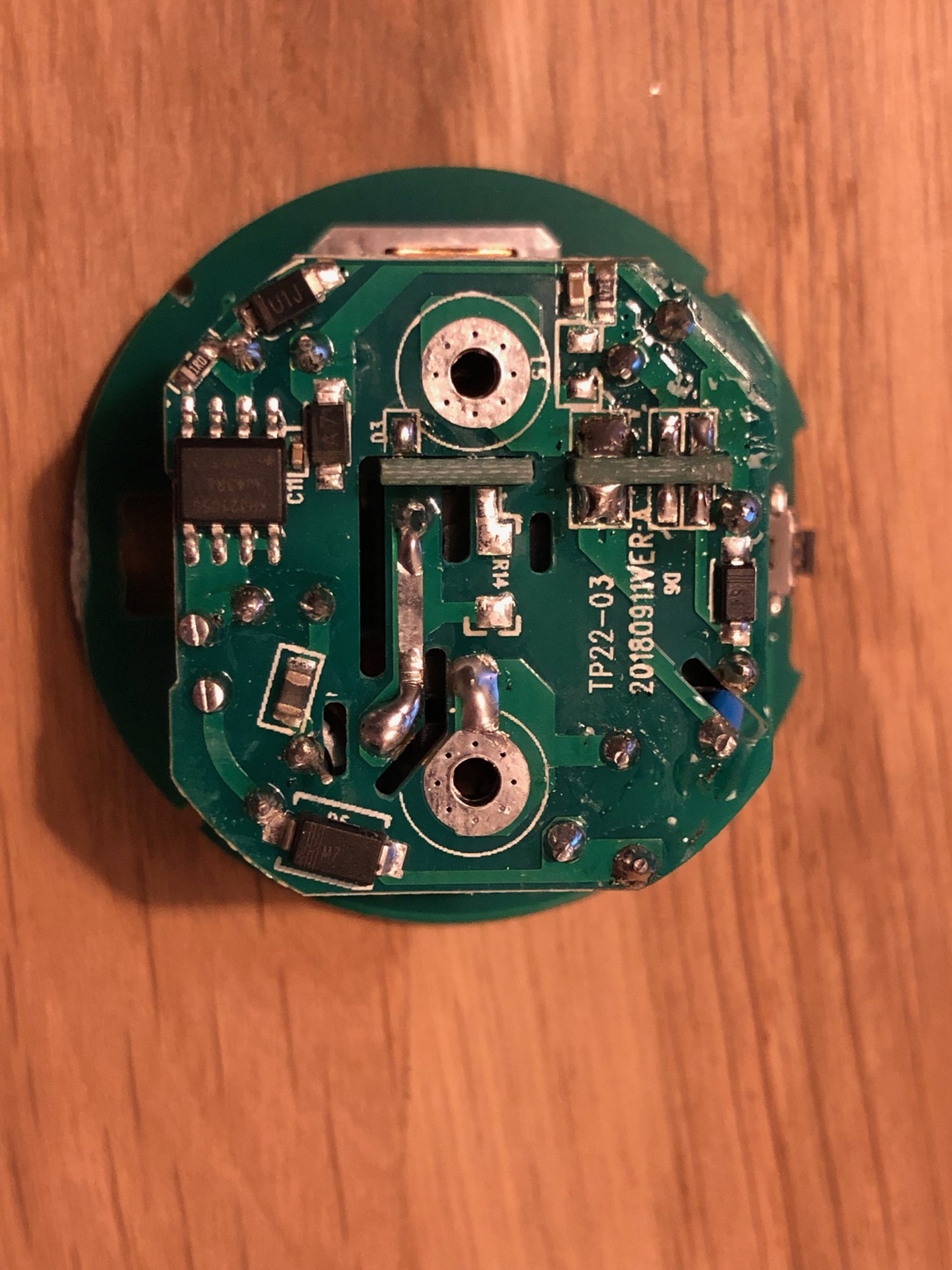

Onderzijde

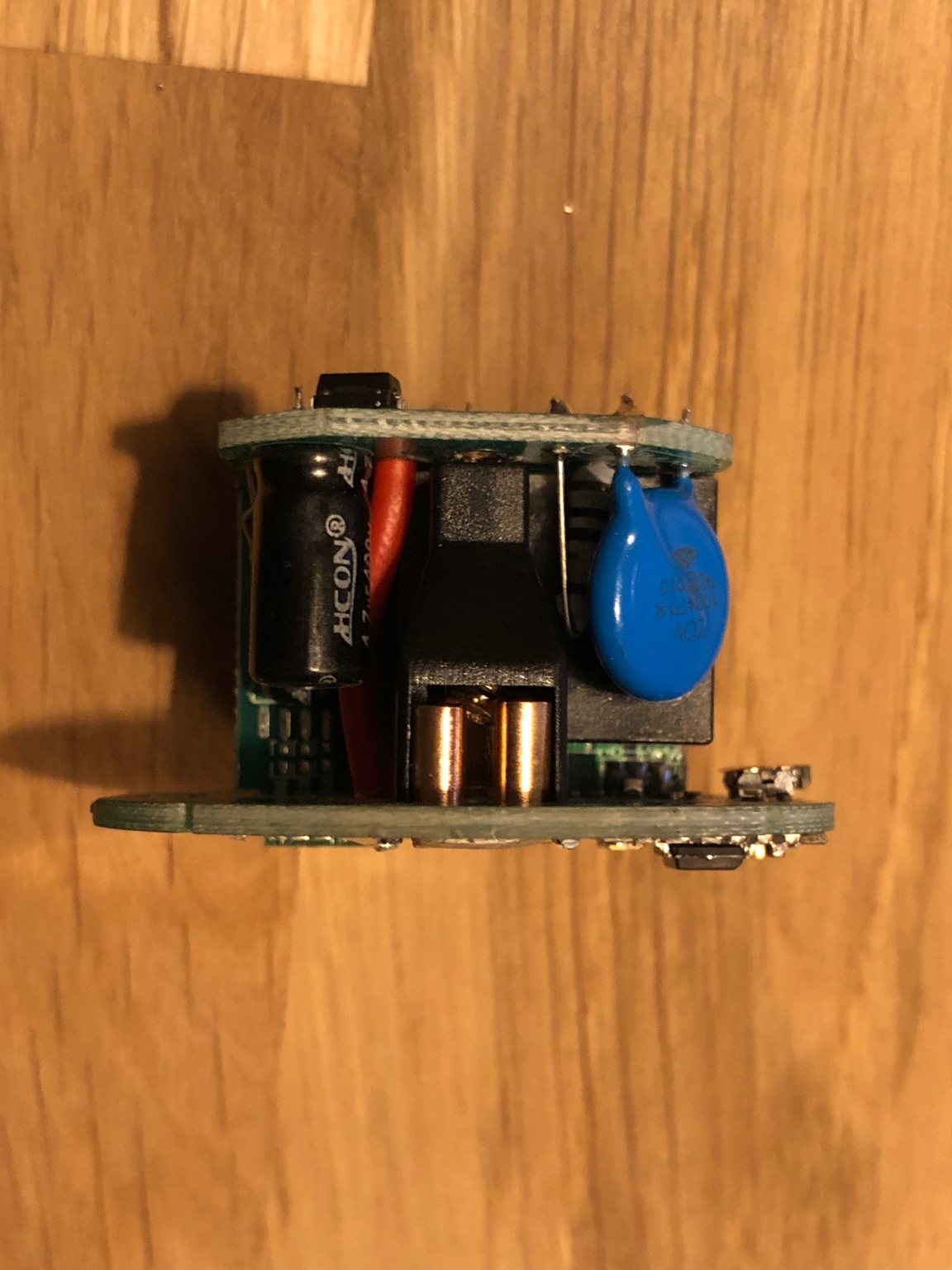

Bovenzijde


Het meet circuit zit niet tussen de 2 contacten in bij deze maar tussen de prints. Hij is wel aardig degelijk opgebouwd wat ik kon zien.

[Voor 46% gewijzigd door SHIFTER [NL] op 06-01-2019 12:24]

[sander817]

@SHIFTER [NL]
Kun je deze relinken

[SHIFTER [NL]]

sander817 schreef op zaterdag 5 januari 2019 @ 01:12:
@SHIFTER [NL]
Kun je deze relinken

Relinken? Zijn ze niet meer zichtbaar ?

[sander817]

voor mij niet in ieder geval

[jobr]

SHIFTER [NL] schreef op zaterdag 5 januari 2019 @ 13:50:
[...]


Relinken? Zijn ze niet meer zichtbaar ?

voor mij ook niet

[SHIFTER [NL]]

jobr schreef op zaterdag 5 januari 2019 @ 20:03:
[...]


voor mij ook niet

sander817 schreef op zaterdag 5 januari 2019 @ 13:50:
voor mij niet in ieder geval

Done

[Rockel83]

Het was even klooien en zoeken met drivers e.d. maar het is dan nu toch gelukt om een SHP6 te flashen met Tasmota. Best coole firmware eigenlijk

Het was trouwens nog erg goed te doen om de het soldeerwerk te verrichten in de behuizing zelf, dus zonder de printplaat te verwijderen. Gewoon met wat 0.8mm UTP adertjes. Aangezien die boutjes waarmee de print op de contactpennen geschroefd zit, niet al te denderend zijn. Gewoon een dubbel gevouwen pappiertje tussen print en wand zodat je behuizing niet direct raakt met (stralings) warmte.

Wel 2 vraagjes:

- De LED blijft continu (langzaam) blauw knipperen, ongeacht de stand van het relais. Hoort dit zo?
Met de originele firmware kleurde die namelijk ook nog rood.
- Heb nog geen Domoticz omgeving o.i.d. opgezet (nu geen zin/tijd voor). Maar is er wellicht nog een andere manier om deze met Tasmota geflashte smart plugs aan te sturen met Alexa?

[uibeltje]

Rockel83 schreef op dinsdag 8 januari 2019 @ 04:05:

- De LED blijft continu (langzaam) blauw knipperen, ongeacht de stand van het relais. Hoort dit zo?
Met de originele firmware kleurde die namelijk ook nog rood.

Ik heb deze ook geflashed met tasmota en heb dit niet. Het is wel de meest recente hardwareversie van de plug die in tasmota als Gosund SP1 v23 ingesteld moet worden anders werkt deze niet.

Ik wilde deze ook proberen te gebruiken als opbrengstmeter voor een Ieniemienie zonnepanelen set die nog met een stekker in wcd zit maar kwam erachter dat opbrengst niet geregistreerd wordt helaas.

[Rockel83]

uibeltje schreef op maandag 14 januari 2019 @ 13:25:
[...]


Ik heb deze ook geflashed met tasmota en heb dit niet. Het is wel de meest recente hardwareversie van de plug die in tasmota als Gosund SP1 v23 ingesteld moet worden anders werkt deze niet.

Ik wilde deze ook proberen te gebruiken als opbrengstmeter voor een Ieniemienie zonnepanelen set die nog met een stekker in wcd zit maar kwam erachter dat opbrengst niet geregistreerd wordt helaas.

Ow ik heb de plug in Tasmota als BlitzWolf SHP (45) ingesteld. Daar werken bij mij nu zowel de geflashte SHP2's als SHP6-en op. Die Gosund SP1 v23 had ik als eerste geprobeerd, maar dat werkte geloof ik niet op een van beiden (bij mij in ieder geval).
Het is dus alleen zo dat de LED in alle standen langzaam blauw blijft knipperen, het is nu gewend en zie het eigenlijk niet meer, maar zou toch leuk zijn als dit b.v. nog in te stellen zou zijn

De energiemeter van de SHP6 vind ik i.v.m. die van de SHP2 toch niet echt denderend. Schommelt continu in een veels te groot bereik en daarmee veels te grote afwijkingen
Las op Github dat het een bekend probleem is, en wellicht dat het een hardware probleem is op de SHP6 (verkeerde weerstandswaarde).

Edit:
Ik ben vandaag bezig geweest al mijn smart plugs (SHP2 & 6) opnieuw te flashen. Had wat problemen dus nu eerst de chip leeg gemaakt voor het flashen. Maar bij de SHP2 & 6 werkt bij mij echt alleen de "BlitzWolf SHP (45)" instelling. "Gosund SP1 v23" doet bij mij echt helemaal niets.
Het knipperen van de LED is pas gestopt nadat ik MQTT geconfigureerd had (heb ik draaien in Home Assistant). Bij "Configure other" stond er wel standaard een checkbox met "MQTT enable" aangevinkt. Dus wellicht dat de LED zich ook normaal gedraagt wanneer deze uit staat en wanneer je geen MQTT ingesteld hebt. Maar dat heb ik niet geprobeerd.

[Voor 19% gewijzigd door Rockel83 op 20-01-2019 17:30]

[Jiu Mei Lian]

Ik twijfel tussen de BW-SHP2 of 6.

Welke raden jullie mij aan, met betrekking tot stabiliteit en kwaliteit van monitoring.

[Ep Woody]

Zojuist 2 BW-SHP2's besteld voor het monitoren van het verbruik van de te installeren boilers. Er draait momenteel al een Pow R2 op een verwarmingsketel, maar deze unit's zijn net iets netter in gebruik. Nu nog even opzoek naar een bitsetje met een 2.3mm driehoek en anders pakken we de T6.

Ben benieuwd hoe hoog het verbruik van heet water gaat zijn.

[uibeltje]

Die schroefjes krijg je er met een gewone kleine platte schroevendraaier ook gemakkelijk uit. Allemaal plastic dus veel kracht kost het niet.

[Cooni]

SHIFTER [NL] schreef op maandag 31 december 2018 @ 13:31:
[...]


Die punten zullen niet aan meerdere pinnen verbonden zitten gok ik.

Het gaat mij erom dat ik direct op de pinnen van het vierkante blokje met de esp erop de draden kan solderen om hem te flashen. Ik mis namelijk de losse punten voor TC, RX, GND, 3,3V en IO0.

Als je met een multimeter kan piepen welke verbonden zijn met welke pin ben ik super geholpen! Dat kan gewoon met de stekker uit het stopcontact en zonder spanning erop.

Ik heb de plug sinds vandaag binnen en heb het even uitgemeten voor je.

[Voor 6% gewijzigd door Cooni op 05-02-2019 15:57]

[SHIFTER [NL]]

Cooni schreef op dinsdag 5 februari 2019 @ 15:46:
[...]


Ik heb de plug sinds vandaag binnen en heb het even uitgemeten voor je.
[Afbeelding]

Helemaal geweldig!! Dankje wel!!!

[timminater]

Kan iemand voor mij de diameter van de print opmeten waar de contactpunten op zitten? Ik heb zelf mijn SHP6 nog niet binnen namelijk.
Ik wil graag een print gaan maken met pogo-pins welke ik makkelijk kan bevestigen om hem te flashen, maar dan moet ik wel de afmeting van de print hebben.

[Mattie84]

Is het flashen nodig om hem werkend in domoticz te krijgen?

[LigeTRy]

Ik heb er zojuist 2 besteld bij banggood. Ik zal jullie ook op de hoogte houden van mijn resultaten, zelf heb ik vooral apparaten die weinig energie verbruiken waarvan ik het verbruik wil monitoren, dus ben benieuwd hoe nauwkeurig deze meet (na kalibratie)

[Possible]

het is niet meer nodig om te solderen want het kan ook over-the-air:

https://blog.quindorian.o...-meter-with-esphome.html/

Ik ga het vanavond testen met mijn Blitzwolf

[Ep Woody]

Possible schreef op vrijdag 1 maart 2019 @ 15:22:
het is niet meer nodig om te solderen want het kan ook over-the-air:

https://blog.quindorian.o...-meter-with-esphome.html/

Ik ga het vanavond testen met mijn Blitzwolf

Is het jou gelukt? Mij lukt het niet namelijk, maar ook verbinding maken met mijn thuisnetwerk op de normale manier lijkt niet te lukken.

[Possible]

Ep Woody schreef op zaterdag 2 maart 2019 @ 14:36:
[...]


Is het jou gelukt? Mij lukt het niet namelijk, maar ook verbinding maken met mijn thuisnetwerk op de normale manier lijkt niet te lukken.

Nee mij is het helaas niet gelukt ...ik heb hem voorheen namelijk gebruikt met de standaard app van blitzwolf maar ook daar lukt het mij niet. Ik denk dat ik iets kapot heb gemaakt ofzo omdat ik hem een paar weken geleden wou flashen met solderen. Ik heb echter een nieuwere versie waarbij het lastiger is om te solderen.

[Ep Woody]

@Possible Na ontelbare pogingen liep hij ineens door met flashen. Nu heb ik dus 2 werkende nieuwe SHP2 zonder ze open te hoeven maken.

Had last van nginx die open bleef en systemd-resolve.

[Voor 3% gewijzigd door Ep Woody op 02-03-2019 19:24]

[Possible]

Ep Woody schreef op zaterdag 2 maart 2019 @ 19:23:
@Possible Na ontelbare pogingen liep hij ineens door met flashen. Nu heb ik dus 2 werkende nieuwe SHP2 zonder ze open te hoeven maken.

Had last van nginx die open bleef en systemd-resolve.

Tja de originele app herkend de plug ook niet eens...had jij dat ook?.. en hoe lang heb je elke keer gewacht tot het script hem wel herkende?
Die puntjes blijven bij mij maar lopen...na 10 min maar gestopt

[Ep Woody]

Possible schreef op zaterdag 2 maart 2019 @ 19:29:
[...]


Tja de originele app herkend de plug ook niet eens...had jij dat ook?.. en hoe lang heb je elke keer gewacht tot het script hem wel herkende?
Die puntjes blijven bij mij maar lopen...na 10 min maar gestopt

Voor de originele app moest ik eerst het tuya concert script en allen screens die er achter draaien killen. Daarna deed hij het volgens mij weer.

Het aantal puntjes voor hij herkend werd was een stuk of 20. Toen het mislukte oneindig idd.

[Possible]

Ep Woody schreef op zaterdag 2 maart 2019 @ 19:42:
[...]


Voor de originele app moest ik eerst het tuya concert script en allen screens die er achter draaien killen. Daarna deed hij het volgens mij weer.

Het aantal puntjes voor hij herkend werd was een stuk of 20. Toen het mislukte oneindig idd.

Oke het is mij nu ook in 1x gelukt om hem erop te zetten.. Tashmota staat erop alleen het lijkt nu wel of hij niks doorgeeft meer .. Ik kan toggelen wat ik wil in de firmware maar hij zet hem niet aan/uit.

Wat heb jij gebruikt?

Laat maar: Het is gelukt! Ik moest niet de Blitzwolf selecteren maar de Gosund

[Voor 6% gewijzigd door Possible op 02-03-2019 19:59]

[Speedy-Andre]

Is dit flash gebeuren ook bruikbaar met Domoticz?
Tasmota werkt er mee en wellicht kan ik er iets anders overheen flashen als het eenmaal werkt

[Ep Woody]

@Speedy-Andre Je flasht gewoon Tasmota 6.4.1 sonoff-basic standaard, maar je kan ook andere firmware flashen. Die heb ik nadat het flashen gelukt is, OTA vervangen door de nieuwste versie van sonoff-classic. Van daaruit heb je de instellingen voor Domoticz weer beschikbaar. Werkt prima hier thuis. Enige is dat je hem nog even moet calibreren.

[Speedy-Andre]

Ik zag een HA api in het config bestand staan, maar daar doet hij in eerste instantie niks mee denk ik.
Met de ronde mini Gosund pluggen is solderen een crime dus liever dit eerst proberen

[Speedy-Andre]

Goed, de eerste ronde heb ik verloren

code:

VTRUST-FLASH 1.0
(c) VTRUST GMBH https://www.vtrust.de/35c3/

READ FLASH: http://10.42.42.42/get?read=HEX-ADDRESS
ChipID: 42530f
MAC: B4:E6:2D:42:53:0F
SdkVersion: 1.5.3(aec24ac9)
BootVersion: 4
BootMode: 1
FlashMode: 1M QIO @ 40MHz
FlashChipId: 1440a1
FlashChipRealSize: 1048576
FlashChipSize: 1048576
FlashChipMode: 0
system_upgrade_userbin_check: user2 0x81000

Dit is de webpage van de plug na de eerste flash die goed leek te gaan.
De pi had al wat moeite met de wifi dongle en dan krijg je dit.
In de log zie ik dat de verbinding even lukt en dan wegvalt.

code:

pi@phoscon:~/tuya-convert/scripts$ tail -f smarthack-wifi.log
wlan0: AP-STA-CONNECTED b4:e6:2d:42:53:0f
wlan0: STA b4:e6:2d:42:53:0f RADIUS: starting accounting session CA318CF0354AA253
wlan0: STA b4:e6:2d:42:53:0f WPA: pairwise key handshake completed (RSN)
wlan0: AP-STA-DISCONNECTED b4:e6:2d:42:53:0f
Failed to set beacon parameters
wlan0: AP-STA-DISCONNECTED 9c:5c:f9:e3:e8:18
Failed to set beacon parameters
wlan0: INTERFACE-DISABLED
wlan0: INTERFACE-ENABLED
Failed to set beacon parameters

De plug heeft nu een AP dat vtrust-recovery heet en zonder wpa te benaderen is.
Verbind ik een android phone met het AP dan zie ik bovenstaande page op 10.42.42.42.
Hij is dus niet dood, maar wel onbruikbaar, het knopje (lang) indrukken doet niks en de leds zijn uit.
De wifi dongle in de rpi verstoort het overige wifi netwerk flink, diverse ipcams zijn weg

[Winnetou]

Possible schreef op zaterdag 2 maart 2019 @ 19:56:
[...]


Oke het is mij nu ook in 1x gelukt om hem erop te zetten.. Tashmota staat erop alleen het lijkt nu wel of hij niks doorgeeft meer .. Ik kan toggelen wat ik wil in de firmware maar hij zet hem niet aan/uit.

Wat heb jij gebruikt?

Laat maar: Het is gelukt! Ik moest niet de Blitzwolf selecteren maar de Gosund

Wat heb je gewijzigd om het te laten lukken?

Bij mij blijven er ook maar puntjes verschijnen, maar verder gebeurt er niks. Mijn telefoon verbindt prima met het vtrust-flash netwerk en in de log files zie ik niets vreemds. Heb de BW-SHP6 wel 10x in pairing mode gezet en het script ook verschillende malen opnieuw gestart

[Possible]

Winnetou schreef op donderdag 14 maart 2019 @ 18:27:
[...]

Wat heb je gewijzigd om het te laten lukken?

Bij mij blijven er ook maar puntjes verschijnen, maar verder gebeurt er niks. Mijn telefoon verbindt prima met het vtrust-flash netwerk en in de log files zie ik niets vreemds. Heb de BW-SHP6 wel 10x in pairing mode gezet en het script ook verschillende malen opnieuw gestart

Tja geen idee... Ik heb er inmiddels 6 geflashed en deze worden best snel opgepakt. Ook bij andere mensen heb ik ze gewoon op afstand geflashed dmv putty. Gebruik gemaakt van een raspberry pi 3b.

Gebruik je wel een pi?

Probeer eerst ook eens de flash uit te voeren zonder een device te connecten. Dit ging bij mij prima ook.

@Speedy-Andre
Toevallig niet een raspberry 3b die je kan gebruiken? Ging bij mij perfect.

[Voor 12% gewijzigd door Possible op 14-03-2019 21:37]

[Speedy-Andre]

Possible schreef op donderdag 14 maart 2019 @ 19:40:
[...]

Toevallig niet een raspberry 3b die je kan gebruiken? Ging bij mij perfect.

Nee, alleen 2B's hier.
Probleem is de toestand van de plug, het script maakt geen verbinding meer ondanks dat wifi ok is.
Dit is een mini plug die je zo fijn kan solderen, als je hem niet demonteert dan.
Hoe hij verder open gaat weet ik niet, schroefje onderop los dan komt het kapje los.
De print lijkt vast te zitten aan de 230V pinnen en er zit nog een antenne ergens geplakt.

[Winnetou]

Possible schreef op donderdag 14 maart 2019 @ 19:40:
[...]


Tja geen idee... Ik heb er inmiddels 6 geflashed en deze worden best snel opgepakt. Ook bij andere mensen heb ik ze gewoon op afstand geflashed dmv putty. Gebruik gemaakt van een raspberry pi 3b.

Gebruik je wel een pi?

Probeer eerst ook eens de flash uit te voeren zonder een device te connecten. Dit ging bij mij prima ook.
[...]

Heb helaas geen raspberry pi, maar probeerde het via een Acer laptop. Met een Lenovo laptop kreeg ik het accesspoint überhaupt niet opgezet, maar op de Acer met Ubuntu 18.04 wel. Connecten met telefoon gaat prima. Alleen de BW-SHP6 blijft gewoon snel knipperen en lijkt de accesspoint op 1 meter afstand niet te vinden. Vrees dat het dan toch solderen moet gaan worden..

edit:
Inmiddels toch gelukt met een Kali-linux installatie

[Voor 4% gewijzigd door Winnetou op 23-03-2019 12:38]

[serienummer]

joostnl schreef op zondag 4 november 2018 @ 09:51:
Nee helaas maar via MQTT moet dit goed mogelijk zijn..
Ik hoop het komend weekend in te passen.
[...]

Hoi JoostNL,
Ik ben sins kort ook een bezitter van enkele SHP6 Modules. Ik ben in bezit van een 3d Printer.
Dus ik heb een flasher Mal gemaakt. Het een en ander gesoldeerd en klaar.
Ik heb inmiddels 2 shp6 geflash`d, Maar ik krijg hem nog niet aan Domoticz gekoppeld.

Is het jou al gelukt?
Groeten
Serienummer

[joostnl]

Mijn 6 komt begin mei, ik houd je op de hoogte. Sta staat jouw mal ergens online?

serienummer schreef op zondag 28 april 2019 @ 21:07:
[...]


Hoi JoostNL,
Ik ben sins kort ook een bezitter van enkele SHP6 Modules. Ik ben in bezit van een 3d Printer.
Dus ik heb een flasher Mal gemaakt. Het een en ander gesoldeerd en klaar.
Ik heb inmiddels 2 shp6 geflash`d, Maar ik krijg hem nog niet aan Domoticz gekoppeld.

Is het jou al gelukt?
Groeten
Serienummer

[Voor 3% gewijzigd door joostnl op 29-04-2019 07:17]

[serienummer]

joostnl schreef op maandag 29 april 2019 @ 07:15:
Sta staat jouw mal ergens online?
[...]

Super, ben erg benieuwd. Leuk project om aan te werken

Nee, Maar als je hem wilt hebben dan is dat geen probleem.. Stuur hem we naar je op als je wilt.
Hoef je alleen verzendkosten te betalen.. Zal er vanavond wat foto`s van maken en posten.

Heb je zelf een ftdi ttl-232r-3v3 kabel? Anders moet ik die ook nog ff fixen..

Als iemand anders ook z`n stekker nodig heeft, laat maar weten. Ik kan zo meer maken als dat nodig is.

Groeten
Serienummer

[Speedy-Andre]

Da's interessant, zo'n 3D flasher mal
Ik heb er een van Gosund met 4 flash eilandjes die de wifi flash niet heeft overleefd
Althans deel 1 van alles wissen is gelukt, het vervolg liep de soep in omdat hij onvindbaar was.
Een flash tooltje heb ik liggen, maar die op dit ding aansluiten is een ramp.

[serienummer]

Speedy-Andre schreef op maandag 29 april 2019 @ 10:17:
Een flash tooltje heb ik liggen, maar die op dit ding aansluiten is een ramp.

Ja klopt het is inderdaad erg lastig. Met deze flasher maakt het je leven heel makkelijk. De versie die ik nu heb is niet heel mooi gelukt qua printen. Maar werkt zeker. Ik zal vandaag meteen een nieuwe aanzetten op de printer.

Als joost klaar is kan hij hem misschien we doorsturen (Of ik stuur hem eerst naar jou, en jij dan weer naar joost)

Wat betreft het flashen.
Als je verbinding hebt met de COM poort voer je eerst deze regel uit vanuit CMD(Wat ik gelezen heb is om problemen met WiFi te voorkomen):

esptool.py --port COM11 erase_flash

(Gebruik je eigen com poort uitraard :-)
Pyton moet wel geinstaleerd zijn, hier te downloaden.

Dan sluit je alles af om de com poort weer vrij te maken.
Dan start je FlashESP8266.exe op (Met admin rechten) Hier te downloaden

Download de "sonoff.bin" hier en zet hem in de folder waar de flashtool staat. De NL versie zit er ook tussen.
Als je de tool opstart kies je de juiste COM poort en selecteer je met het drop down knopje de "sonoff.bin" file.

Als het goed is begint hij het flashen. resultaat via DOS scherm.

Alles weer in elkaar schroeven en stekker in het stopcontact steken. De webserver is maar 3 min. actief. Binnen deze tijd kan je met laptop of telefoon verbinding maken met de wifi "sonos-xxx" achtig iets. en dan start meteen een scherm op (Athans bij mij) Anders browsen naar 192.168.4.1:80.
Voer hier je huis netwerk SSID en Wachtwoord in. Dan start hij opniew op en dan kan je de stekker op het juiste IP kunnen benaderen.

Even in het kort. Misschien beschrijf ik het nog wel beter in een document met de rest nog.
Ik blijf een beetje hangen om de stekker met domoticz te koppelen zodat ik het verbruik daar te zien krijg.

Groeten
Serienummer

Edit: Moetjes eruit gehaald(Niks moet natuurlijk), typo`s, link update enz.

[Voor 3% gewijzigd door serienummer op 29-04-2019 12:33]

[serienummer]

Is er iemand die de SHP6 met de sonos sotware gekoppeld heeft aan Domoticz?

[Possible]

Is het iemand gelukt om ook een gsund sp111 te flashen? Het is mij niet gelukt nog om dit te doen. Ik meende dat hier ook gewoon dezelfde chip in zat?

[BIERAAP]

serienummer schreef op vrijdag 3 mei 2019 @ 19:04:
Is er iemand die de SHP6 met de sonos sotware gekoppeld heeft aan Domoticz?

Ja werkt goed! Nog niet helemaal naar mijn zin maar lijkt allemaal prima te werken.

[Possible]

@serienummer Ik heb wel belang bij zon flasher mal ding... Werkt die ook nog op de nieuwe versies van de SP111 ? Deze zijn helaas niet meer te updaten ota, maar weet niet of de pinlayout ook is veranderd... Anders maakt het het leven wel een stuk makkelijker

[serienummer]

BIERAAP schreef op donderdag 23 mei 2019 @ 10:22:
[...]
Ja werkt goed! Nog niet helemaal naar mijn zin maar lijkt allemaal prima te werken.

Dat is tegek. Super. Wat is er nog niet naar het zin?
Ik krijg het nog niet aan de praat met domoticz. Ik hoop dat je me hiebij kan helpen.
De stekker werkt wel goed. de webpagina werkt goed en de modue ingesteld op (45) Bitzwolf SHP.
In domoticz heb ik een MQTT module aangemaakt.

Heb je nog speciale andere dingen ingesteld op de SHP6 met de sonoff sotware en of Domoticz?

Possible schreef op maandag 27 mei 2019 @ 12:05:
@serienummer Ik heb wel belang bij zon flasher mal ding... Werkt die ook nog op de nieuwe versies van de SP111 ? Deze zijn helaas niet meer te updaten ota, maar weet niet of de pinlayout ook is veranderd... Anders maakt het het leven wel een stuk makkelijker

Ik heb zelf geen sp111 module. Eerlijk gezegd heb ik deze nog nooit gezien Ook van blitzwolf?
Wil je alleen de Mal geprint. of wil je ook de alles gesoldeerde versie?

Groeten
Serienummer

[Voor 4% gewijzigd door serienummer op 27-05-2019 19:34]

[Possible]

@serienummer ow sorry het gaat om de shp 6.. maar van het merk ge sund heten ze weer sp111 haha .ze zijn allebei gelijk volgens mij omdat ze allemaal door tuya worden gemaakt

[serienummer]

Possible schreef op maandag 27 mei 2019 @ 19:35:
@serienummer ow sorry het gaat om de shp 6.. maar van het merk ge sund heten ze weer sp111 haha .ze zijn allebei gelijk volgens mij omdat ze allemaal door tuya worden gemaakt

OOhh haha Nou die lijken wel heel erg hezelfde. Ik heb er even op gegoogled. en dan kom ik deze website tegen.
Ik denk dat inderdaad deze helemaal hetzefde is.. Zeker weten doe ik het niet, maar het lijkt er wel op..

[Possible]

serienummer schreef op maandag 27 mei 2019 @ 19:39:
[...]


OOhh haha Nou die lijken wel heel erg hezelfde. Ik heb er even op gegoogled. en dan kom ik deze website tegen.
Ik denk dat inderdaad deze helemaal hetzefde is.. Zeker weten doe ik het niet, maar het lijkt er wel op..

Hij lijkt inderdaad hetzelfde ja. Moet je met die mal van jou nog wel solderen of is het een kwestie van erop zetten en de pinnetjes maken de juiste connectie ?

[BIERAAP]

serienummer schreef op maandag 27 mei 2019 @ 19:32:
[...]

Dat is tegek. Super. Wat is er nog niet naar het zin?
Ik krijg het nog niet aan de praat met domoticz. Ik hoop dat je me hiebij kan helpen.
De stekker werkt wel goed. de webpagina werkt goed en de modue ingesteld op (45) Bitzwolf SHP.
In domoticz heb ik een MQTT module aangemaakt.

Heb je nog speciale andere dingen ingesteld op de SHP6 met de sonoff sotware en of Domoticz?


[...]

In domoticz heb ik een dummy device aangemaakt met de switch sensor eraan.
In de SHP module heb ik dit id in de IDX ingevuld.



Enige wat ik nog niet voor elkaar heb is het verbruik monitoren zoals ik wel gewend was bij mijn zwave plugs.


Ik heb zelf geen sp111 module. Eerlijk gezegd heb ik deze nog nooit gezien Ook van blitzwolf?
Wil je alleen de Mal geprint. of wil je ook de alles gesoldeerde versie?

Groeten
Serienummer

[LigeTRy]

Kleine update vanuit mijn kant. Inmiddels heb ik 6 SHP-2's draaien in mijn woning, allemaal in combinatie met Home-assistant. Zonder solderen of gedoe. deze filmpjes (en bijbehorende blogpost) leggen haarfijn uit hoe je het werkend kan krijgen. Misschien dat jullie er wat aan hebben

[Speedy-Andre]

Daar mee heb ik er een onbruikbaar gemaakt (Gosund).
Heeft de mal 5 pinnen, ook de IO0?

[LigeTRy]

Speedy-Andre schreef op dinsdag 28 mei 2019 @ 13:46:
Daar mee heb ik er een onbruikbaar gemaakt (Gosund).
Heeft de mal 5 pinnen, ook de IO0?

Not sure if dit een reactie op mijn bericht is

If so: in mijn geval heb ik de plugs helemaal niet open hoeven maken. Dat is het fijne van deze OTA flash.

If not:

[Possible]

wessel145 schreef op dinsdag 28 mei 2019 @ 14:24:
[...]


Not sure if dit een reactie op mijn bericht is

If so: in mijn geval heb ik de plugs helemaal niet open hoeven maken. Dat is het fijne van deze OTA flash.

If not:

Dan heb je geluk gehad. De nieuwere plugs hebben een nieuwe firmware waarbij OTA flashen helaas niet meer mogelijk is..

[Speedy-Andre]

Na weer met het script klooien heb ik de plug de originele firmware kunnen geven
Een andere firmware erin moet nu ook lukken, eindelijk ben ik eens wakker genoeg
Het probleem was denk ik dat hij niet in de flash mode kwam (heb nu 5s op de knop gedrukt zonder indicatie).
Ik laat het voorlopig maar zo, eindelijk is die plug weer in orde.

[LigeTRy]

Possible schreef op dinsdag 28 mei 2019 @ 14:32:
[...]


Dan heb je geluk gehad. De nieuwere plugs hebben een nieuwe firmware waarbij OTA flashen helaas niet meer mogelijk is..

heb je een manier gevonden om dit te checken? ik heb er vandaag weer 4 van gosuno binnengekregen

[Possible]

wessel145 schreef op dinsdag 28 mei 2019 @ 19:06:
[...]


heb je een manier gevonden om dit te checken? ik heb er vandaag weer 4 van gosuno binnengekregen

Je kunt het testen door het flashen te starten. Zodra je op enter druk en de plug staat in pairingmode, dan zal de plug na 2 seconden uit gaan en rood gaan branden. Dat is een teken dat er een nieuwe firmware op staat.

[Possible]

Nu de sph6 / sp111 niet meer te flashen zijn ota,. Toch maar eens een poging gedaan om 4 gosunds sp111 te flashen dmv solderen. Ik moet zeggen dat het prima ging samen met @Atomic2005

[Voor 11% gewijzigd door Possible op 01-06-2019 19:14]

[Cartman!]

Uit elkaar halen kan natuurlijk ook, ik heb ze (4 stuks) gewoon gesoldeerd terwijl ie erin zat

[Speedy-Andre]

De mijne zijn wel via wifi te flashen, alleen gaat dat niet elke keer vanzelf
Hoe haal je ze uit elkaar?
Het schroefje in de aardpin is voor het plastic kapje maar de module zit dan nog vast.
Ook zie ik boven de print een antenne op de zijkant geplakt zitten waar de module langs moet.

[Possible]

@Speedy-Andre Je moet aan de onderkant inderdaad 1 schroef eruit halen. Vervolgens zitten er ook nog 2 schroeven in de 2 gaten aan de binnenkant. De wifi kabel moet je inderdaad los halen om hem er vervolgens uit te halen.

Afijn, als het goed is aankomende dinsdag nog 8 binnen Je wilt tenslotte ook alles kunnen monitoren

[Voor 19% gewijzigd door Possible op 01-06-2019 20:48]

[Atomic2005]

Possible schreef op zaterdag 1 juni 2019 @ 20:45:
@Speedy-Andre Je moet aan de onderkant inderdaad 1 schroef eruit halen. Vervolgens zitten er ook nog 2 schroeven in de 2 gaten aan de binnenkant. De wifi kabel moet je inderdaad los halen om hem er vervolgens uit te halen.

Afijn, als het goed is aankomende dinsdag nog 8 binnen Je wilt tenslotte ook alles kunnen monitoren

Nee, Woensdag En idd, naast iedere electrische fiets, espressomachine, koffiezetapparaat, extra ventilator omvormer, magnetron, quooker en alle andere (keuken)apparatuur kan ik vast nog wel iets anders bedenken

[serienummer]

Possible schreef op maandag 27 mei 2019 @ 20:39:
[...]
Hij lijkt inderdaad hetzelfde ja. Moet je met die mal van jou nog wel solderen of is het een kwestie van erop zetten en de pinnetjes maken de juiste connectie ?

Nee hoor hoef je niet meer te solderen. Dat heb ik al gedaan.. Het is een compleet setje.

[Possible]

serienummer schreef op maandag 3 juni 2019 @ 10:22:
[...]


Nee hoor hoef je niet meer te solderen. Dat heb ik al gedaan.. Het is een compleet setje.

Oke:) Ik inmiddels 4 stuks uit elkaar gehaald en maar gesoldeerd. Zie mijn vorige posts .

Komen deze overeen met jouw mal? Anders heb ik er nog wel belang bij.. Zijn nog 8 stuks onderweg haha

[Speedy-Andre]

Atomic2005 schreef op zaterdag 1 juni 2019 @ 22:16:
[...]

Nee, Woensdag En idd, naast iedere electrische fiets, espressomachine, koffiezetapparaat, extra ventilator omvormer, magnetron, quooker en alle andere (keuken)apparatuur kan ik vast nog wel iets anders bedenken

Als ze na flashen maar beter meten dan ze standaard doen.
Met name onder de 20W zie ik onstabiele waardes zoals 8 +/- 4W .

[wautah91]

Kun je de stroommeting van deze stekkers ook gebruiken voor zonnepanelen en doorsturen naar domoticz?

[serienummer]

wautah91 schreef op dinsdag 4 juni 2019 @ 06:01:
Kun je de stroommeting van deze stekkers ook gebruiken voor zonnepanelen en doorsturen naar domoticz?

Wat bedoel je precies?
Kan je iets meer omschrijven wat je wil?

[wautah91]

serienummer schreef op woensdag 5 juni 2019 @ 00:47:
[...]


Wat bedoel je precies?
Kan je iets meer omschrijven wat je wil?

Zoiets als dit:
https://www.robbshop.nl/benext-energie-schakelaar#

Bij sommige installaties gebruiken mensen zo'n tussenstekker met Kwh meter. Deze kun je niet uitlezen en die hierboven wel via zwave. Maar ik heb geen zwave spullen en zou de meting in plaats daarvan via MQTT en domoticz willen doen.

Het gaat dan niet om de schakelfunctie maar meer om de meetfunctie om de opwek en voltage van de panelen uit te lezen en door te sturen naar domoticz. Ik gebruik nu (ook) de S0 uitgang van de tussenmeter in de meterkast maar krijg soms rare waarden binnen. ESP niet stabiel ofzo of dubbele pulsen die geteld worden?

[Possible]

@wautah91 Je kunt met zon plug helaas niet een omvormer op aansluiten. Daar zijn ze niet voor bedoeld. Het lijkt mij sterk dat jouw omvormer rechtreeks op een stekker zit aangesloten in het stopcontact? Teminste, als je niet meer hebt als 600 wp aan panelen.. Daarboven mag het namelijk al niet meer en moet het rechtreeks aangesloten worden in de meterkast op een aardlekschakelaar of een aparte groep.

[GioStyle]

@serienummer

Heb je nog toevallig een setje liggen? Ik heb hier nu 11 Blitzwolf SHP-6 in gebruik en ik wil deze op termijn gaan flashen...

[Chrisiesmit93]

Ik probeer ook een Blitzwolf SHP-6 te flashen naar Tasmota / ESPHome, echter gaat dit niet van harte.
Wanneer ik bijvoorbeeld het command "esptool.py --port /dev/ttyUSB0 erase_flash" invoer, krijg ik de volgende output:

code:

root@raspberrypi:~# esptool.py --port /dev/ttyUSB1 erase_flash
esptool.py v2.7
Serial port /dev/ttyUSB1
Connecting........_____....._____....._____....._____....._____....._____....._____
A fatal error occurred: Failed to connect to Espressif device: Timed out waiting for packet header

Doe ik echter "tail -f /dev/ttyUSB1", dan krijg ik de volgende output (exact zelfde bericht iedere x seconde):

code:

root@raspberrypi:/dev# tail -f /dev/ttyUSB1
[notice]mqtt_client.c:573 gw wifi stat is:2

Er is dus wel degelijk communicatie. Zet ik de SHP-6 in flash mode door het knopje 5 sec ingedrukt te hebben, dan gaat de blauwe led snel knipperen echter lijkt dan seriële toegang ermee op te houden totdat ik het knopje weer 5 sec indruk waarna de blauwe led weer rustig gaat knipperen.

Weet iemand hier een oplossing voor, of komt dit door de nieuwe beveiliging / encryptie of iets dergelijks ?

[GioStyle]

Vandaag door middel van solderen en programma 'NodeMCU PyFlasher' een Blitzwolf SHP-6 geflasht naar Sonoff. Flashen gaat prima. Echter na het flashen blijft de stekker in flash modus hangen en aan het stopcontact reageert ie helemaal niet. Iemand een idee wat ik verkeerd doe?

code:

Command: esptool.py --port COM3 --baud 115200 --after no_reset write_flash --flash_mode dio 0x00000 *path*

esptool.py v2.6
Serial port COM3
Connecting....
Detecting chip type... ESP8266
Chip is ESP8266EX
Features: WiFi
MAC: xx:xx:xx:xx:xx:xx
Uploading stub...
Running stub...
Stub running...
Configuring flash size...
Auto-detected Flash size: 1MB
Erasing flash (this may take a while)...
Chip erase completed successfully in 3.4s
Flash params set to 0x0220
Compressed 515872 bytes to 355877...
Wrote 515872 bytes (355877 compressed) at 0x00000000 in 31.7 seconds (effective 130.0 kbit/s)...
Hash of data verified.

Leaving...
Staying in bootloader.

Firmware successfully flashed. Unplug/replug or reset device
to switch back to normal boot mode.

Never mind, te ongeduldig geweest...

Na het flashen, moet je de USB to TTL stick eruit halen, TXD + RXD pinnen loshalen en weer aansluiten, dan start ie normaal op.


Klopt het dat als je eenmaal de plug hebt losgehaald hij blijft 'ratelen' als je hem op en neer beweegt. Schijnt door de twee witte houders te komen...

[Voor 73% gewijzigd door GioStyle op 29-07-2019 12:05]

[kmf]

GioStyle schreef op zondag 28 juli 2019 @ 11:46:


Na het flashen, moet je de USB to TTL stick eruit halen, TXD + RXD pinnen loshalen en weer aansluiten, dan start ie normaal op.

Nee hoor. je hoeft enkel de reset-pin (IO0) los te koppelen en dan USB even eruit en weer erin. Dan komt ie niet meer in flashmode na reboot

[SHIFTER [NL]]

Beste mede tweakers.

Na een stuk om 6 SHP6 te succesvol te flashen krijg ik het bij de nieuw bestelde 4 niet voor elkaar.
Flashen via Arduino nog via NodeMCU of Pytools krijgen allemaal geen verbinding met het device.

Heb ook diverse USB-serial converter gebruikt, maar ook dit maakt geen verschil.

Ik snap er helemaal niks meer van.. Iemand hier ook last mee en mogelijk een oplossing voor?

[serienummer]

SHIFTER [NL] schreef op zondag 13 oktober 2019 @ 21:36:
Beste mede tweakers.

Na een stuk om 6 SHP6 te succesvol te flashen krijg ik het bij de nieuw bestelde 4 niet voor elkaar.
Flashen via Arduino nog via NodeMCU of Pytools krijgen allemaal geen verbinding met het device.

Ik heb min of meer het zelfde probleem
Halver wegen dit jaar heb ik er 6 via de mal uitgerust met de tasmota software. Dit ging allemaal goed.
Ik ben in de afgelopen 2 weken bezig geweest via de zelfde weg deze stekkers te updaten naar de laatste versie. Dit lukt echter niet meer via deze zelfde manier. Het lijkt er op dat er via de update van windows iets niet meer werkt. Ik kan het alleen niet uitleggen. Ik heb al van alles geprobeerd. update pyton, unstall/install. enz.

Nu zou je kunnen zeggen waarom je dat niet gedaan hebt via de update feature van tasmota zelf!?
De nieuwe update was te groot. Wat ik later gedaan heb is de laatste versie van de "minimal.bin" erop gezet en dan door upgraden naar de laatste NL versie. Dat werkte wel goed.

Met het proberen te flashen van de stekker is het bij mij ergens fout gegaan. 3 stekkers willen nu niet meer werken. Dus ik heb er een uit elkaar gehaald en de draatjes direct met de contactpunten gesoldeerd,
Toen met NodeMCU PyFlasher de nieuwe versie minimal.bin er op gezet. Het gekke is dat hij de stekker wel herkent, en hij flasht ook de software er op. Als ik dan alles weer in elkaar zet. En de stekker in het stopcontact steek, zie ik geen sonof-xxx wifi punt komen. HEt lijkt er op dat ik een paar gebricked heb.
Is dat iemand anders ook al overkomen, en misschien ook opgelost.

@SHIFTER [NL] Wat je dus nog kan proberen is hem uit elkaar halen en de draatjes direct solderen op de puntjes. Ik heb de printplaat in de behuizing laten zitten. Het solderen kan dan ook goed werken. Ik ben er inmiddels heel handing in geworden.

Groeten
Serienummer

[de.lesse]

@all,

Ik heb zojuist nog 2 BW-SHP6 modules ontvangen en heb er nu we echt vreemde ervaringen mee.
Bij het losmaken (met een goede BIT) knikte die los en bleek het "boutje" te breken in het midden.
Direct erna bij de 2e plug juist hetzelfde. Toeval? (Bij eerdere plugs die ik ontvangen had, zonder problemen open - ook met die BIT - en flashen etc...)

-> onbruikbaar nu want die koppelen de AARDING. (of moet ze voor iets toestellen gebruiken zonder aarding maar lijkt me nogal tricky)

-> blijkt M2x15 te zijn. Dus zomaar even M2x16 besteld bij onze ali. (nu nog paar weekjes wachten)

[Voor 25% gewijzigd door de.lesse op 27-11-2019 16:50. Reden: onbruikbaar + maten]

[serienummer]

de.lesse schreef op woensdag 27 november 2019 @ 14:59:
@all,

Ik heb zojuist nog 2 BW-SHP6 modules ontvangen en heb er nu we echt vreemde ervaringen mee.
Bij het losmaken (met een goede BIT) knikte die los en bleek het "boutje" te breken in het midden.
Direct erna bij de 2e plug juist hetzelfde. Toeval? (Bij eerdere plugs die ik ontvangen had, zonder problemen open - ook met die BIT - en flashen etc...)

-> onbruikbaar nu want die koppelen de AARDING. (of moet ze voor iets toestellen gebruiken zonder aarding maar lijkt me nogal tricky)

-> blijkt M2x15 te zijn. Dus zomaar even M2x16 besteld bij onze ali. (nu nog paar weekjes wachten)

Ja heb ik ook. Schroeven zijn inderdaad gebroken. Lijkt er op dat hij vast zit aan de kap. Maar inderdaad is het redelijk makkelijk op te lossen.

Andere vraag. Krijg jij deze shp6 nog wel geflashd? Ik krijg het niet meer voor elkaar.
Zo ja, hoe heb je dat gedaan?

Alvast bedankt.

[GioStyle]

Ik heb 24 stuks SHP6’s en 6 stuks SHP2’s uit elkaar gehaald, gesoldeerd, geflasht en weer in elkaar gezet, maar heb nog nooit last gehad dat de schroeven breken?

[Abio80]

Deze versie gekocht: https://www.banggood.com/...D=518890&cur_warehouse=CN

Benieuwd of het inderdaad zo is dat je deze niet meer moet solderen... heeft iemand van jullie deze al in huis?

Als het klopt zou de binnenkant vernieuwd zijn, en er uit zien zoals deze Gosund 111: https://ibb.co/CMgh6KT

[Voor 13% gewijzigd door Abio80 op 27-12-2019 16:04]

[blitzofftest]

Abio80 schreef op vrijdag 27 december 2019 @ 16:02:
Benieuwd of het inderdaad zo is dat je deze niet meer moet solderen... heeft iemand van jullie deze al in huis?

Als het klopt zou de binnenkant vernieuwd zijn, en er uit zien zoals deze Gosund 111: https://ibb.co/CMgh6KT

Hij ziet er hetzelfde uit als die ik heb, behalve dat het bij mij 2300w is. Daarmee lukte het vanmiddag om hem (gelijk uit de verpakking) OTA te flashen met tuya convert + esphome. Tuya convert levert 'out-of-git' zelf tasmota en espurina mee volgens mij.

[Cartman!]

Abio80 schreef op vrijdag 27 december 2019 @ 16:02:
Deze versie gekocht: https://www.banggood.com/...D=518890&cur_warehouse=CN

Benieuwd of het inderdaad zo is dat je deze niet meer moet solderen... heeft iemand van jullie deze al in huis?

Als het klopt zou de binnenkant vernieuwd zijn, en er uit zien zoals deze Gosund 111: https://ibb.co/CMgh6KT

Toevallig gisteren een besteld. Wil er eigenlijk meer maar leek me veilig even te proberen of ik ze nog kan flashen. Met niet meer solderen bedoel je dat je gewoon dupont kabels erin kunt drukken? Dat zou erg praktisch zijn

[Voor 7% gewijzigd door Cartman! op 28-12-2019 20:26]
