Nest Heatlink aansluiten op Danfoss AMZ 112 stadsverwarming

[Anoniem: 894347]

Hallo,

Ik wil graag een Nest 3rd gen thermostaat installeren inclusief Heat Link.

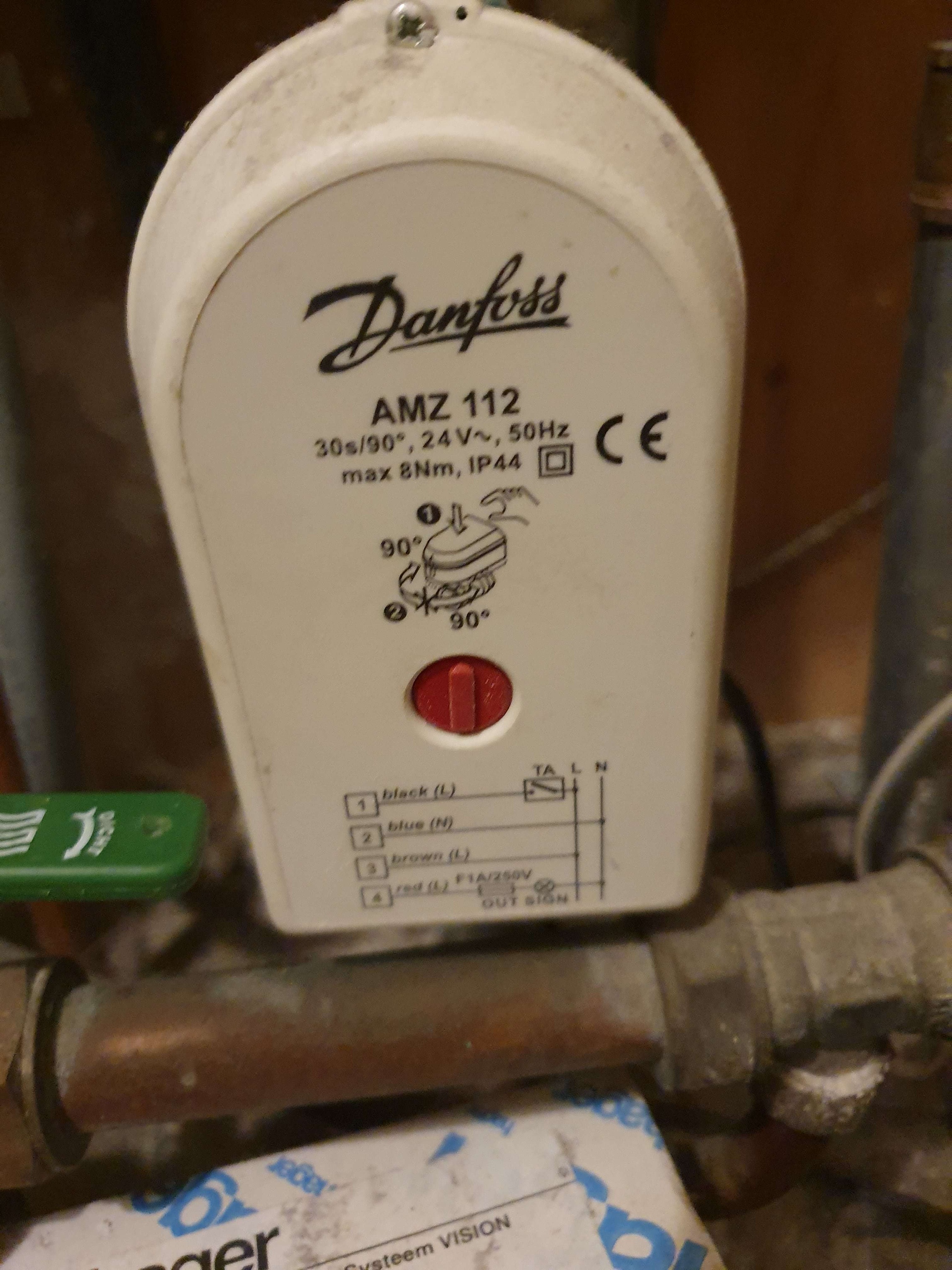

Ik heb een Danfoss AMZ 112 stadsverwarmingsklep die er als volgt uit ziet:



en



Ik heb al veel gezocht naar vergelijkbare topics maar kan nog geen vergelijkbare case vinden. Ook het installatieboekje beschrijft niet een variant met deze aansluiting. Kan iemand mij helpen en vertellen welke aansluitingen van de Danfoss zoneklepdoos ik moet verbinden met welke aansluitpunten van de Heat Link? Alvast bedankt!

Groeten,
Oscar

[leonbong]

Op klep gaat de rode en blauwe (witte kabel) op contacten 2 en 3.
Daarnaast moet de heatlink nog zelf 220 op l en n.
Klaar!

Ps check dit even in handleiding.

In principe accepteert de klep alleen laagspanning.
De contacten van de nest heatlink zijn potentiaal vrij (er staat geen spanning) dus kunnen ook met laagspanning.

[ Voor 46% gewijzigd door leonbong op 17-09-2017 14:29 ]

[Anoniem: 894347]

Hi Leon,

Bedankt voor je reactie maar ik snap je niet helemaal.. De witte kabel met blauwe en rode ader is de directe kabel richting de thermostaat. Moet ik deze op de Heat Link contacten 2 en 3 aansluiten?

Thanks,
Oscar

[leonbong]

Ja

Zover ik hier kan overzien.

[ Voor 88% gewijzigd door leonbong op 17-09-2017 20:08 ]

[Anoniem: 894347]

in dat geval is er geen enkele connectie tussen de Nest/Heatlink en de klep?

[Anoniem: 874665]

De aansluitklemmen 2 en 3 van de "Nest" is het maakcontact dat sluit bij warmtevraag volgens de documentatie van "Nest". Deze moeten worden aangesloten op klemmen "NO" en "C" van de Danfoss AMZ 112SES.
http://heating.danfoss.co...art%20AMZ%20lr_2_2017.pdf

De voedingsspanning van de Nest is gewoon 230V op klemmen N en L

[benvanzijl]

Hier precies dezelfde vraag.
Ik denk dat ik er met bovenstaand antwoord een heel eind uit komen, maar @Anoniem: 894347 , zou je misschien een foto willen uploaden hoe jij het nu aangesloten hebt ter verificatie?

Alvast dank!

[Sunri5e]

-

[ Voor 100% gewijzigd door Sunri5e op 25-11-2019 17:57 ]

[cone-e3]

ik besef me goed dat dit een redelijk oud topic is echter leek mij het handiger om alle informatie bij elkaar te houden ipv een nieuw topic te openen.

Ik heb ben recent verhuist en in mijn nieuwe huis heb ik stadsverwarming.

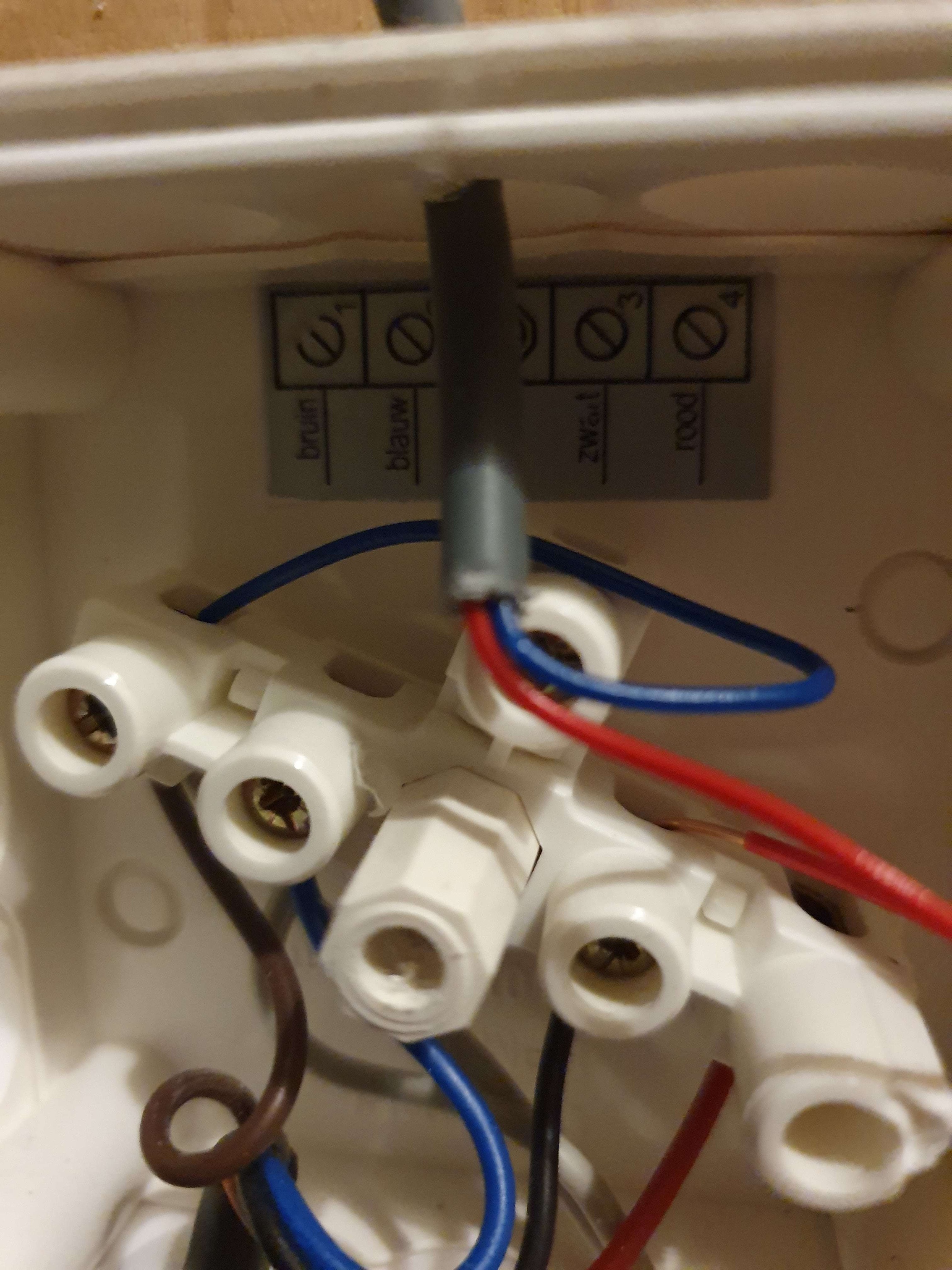

mijn huidige situatie.:


Nu zit dus op bruin en zwart een oude honeywell (die niet smart is) deze wil ik vervangen voor een nest.

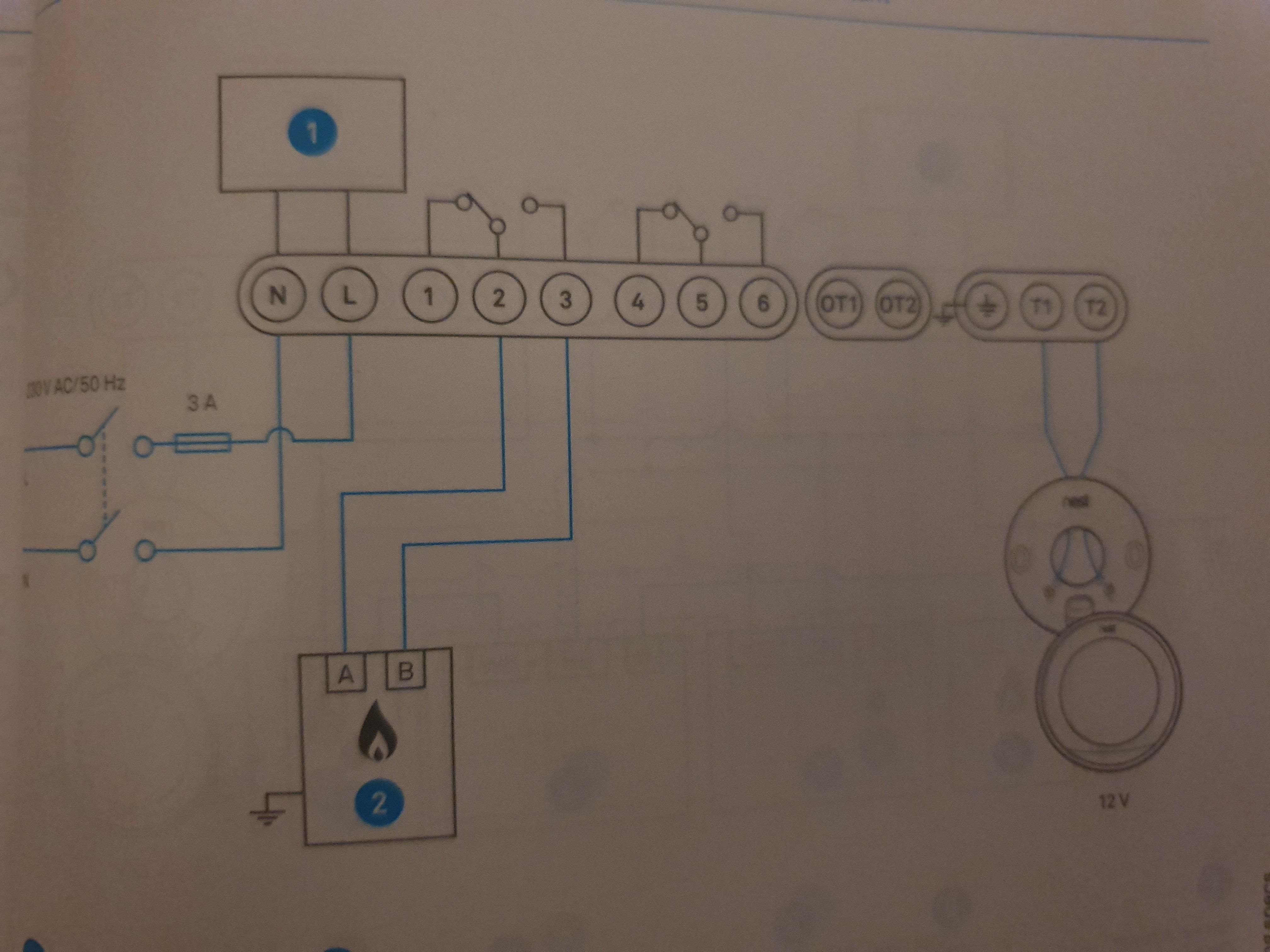

volgens mij moet ik het nu als volgt aansluiten


230V op N&L
en op 2 & 3 waar nu de oude Honeywell op zat.

Alvast bedankt voor het meedenken.


Edit.:
als ik in topic: Nest aansluiten op stadsverwarmingsklep van Danfoss kijk dan lees ik dit ook.

Anoniem: 922269 schreef op maandag 15 mei 2017 @ 14:59:
Dat kastje met die draden laat je gewoon dicht. Neem de draad die naar thermostaat gaat en knip deze door, de kant van het aansluitdoosje sluit je op de heatlink aan op 2 en 3, de kant van de kamer thermostaat zet je in de heatlink op t1 en t2

Alleen nog een snoer met stekker op L, N en Aarde (aarde naast t1 en t2) en het werkt

[ Voor 22% gewijzigd door cone-e3 op 03-12-2019 22:18 ]

[pvb_]

Hallo,

Ik heb bijna overal gezocht maar kom nergens echt de juiste setup tegen.

Ik heb een ketel Intergas Xtreme 36 die geschikt is voor Opentherm. De Nest wil ik aansluiten zodat mijn ketel modulerend kan werken. De draad van thermostaat loop alleen via een Danfoss AMZ 112 (toevoer naar vloerverwarming) naar de ketel.

Moet ik dan zoveel de OT1 en OT2 als de On/Off klemmen op de heatlink gebruiken?
Welke kabels moeten er dan van de Danfoss naar de On/Off klemmen?
Werkt het geheel dan wel modulerend of blijft het een On/Off schakeling?

Alvast bedankt voor jullie reactie.

Gr,
Patrick
