Welke mini-itx kast met Vesa icm Vesa Extention

[wcduck]

Beste Tweakers,

In mijn zoektocht naar nieuwe onderdelen voor mijn nieuwe pc loop ik vast bij de kast. Het doel is om de pc achter mijn Dell U2711 monitor te hangen door middel van de VESA aansluiting. Momenteel zit de standaard Dell voet vast aan de VESA aansluiting. Daarom zal een Silverstone VESA extender (pricewatch: Silverstone SST-MVA01 - Vesa extention noodzakelijk zijn. De computer zal waarschijnlijk een i5 6400 op een Asus H170I-Pro bevatten, met 16 GB intern geheugen. Nu de vragen:
1. Past de Vesa extender wel op de Dell U2711. De Vesa aansluiting op de monitor ligt immers een beetje verzonken in het beeldscherm aangezien de voet erop geklikt is.
2. De Vesa extender is 215 mm breed. Dit houdt in dat er ongeveer 105 mm over is voor de kast breedte. Hebben jullie enig idee welke kast mini-itx kast met Vesa ondersteuning zou kunnen passen? Een lijst met alle mogelijke modellen die ik zelf heb gevonden is onderaan deze post gegeven (ook handig voor anderen die een Vesa mini-itx kast zoeken). Ze lijken me allen te breed. Is er eventueel een andere oplossing om een mini-itx achter mijn beeldscherm te hangen?
3. De meeste mini-itx kasten worden met een 60 of 80 W voeding geleverd. Zal dit genoeg zijn voor mijn setup?

Lijst met mini-ITX kasten met een Vesa aansluiting:
pricewatch: Inter-Tech Mini ITX E-3002 60W
pricewatch: Chieftec IX-03B-90W
pricewatch: Inter-Tech Mini ITX E-2011 60W
pricewatch: Antec ISK 110 Vesa
pricewatch: Akasa Crypto Vesa Mini-ITX Case inkl. 80 watt voedingg
pricewatch: Inter-Tech Mini ITX Q-6
pricewatch: Chieftec IX-01B-OP
pricewatch: Supermicro SuperChassis CSE-101i
pricewatch: Inter-Tech ITX SY-500
pricewatch: Inter-Tech E-W60 Zwart
pricewatch: Inter-Tech mini-ITX Q-5 Zwart
pricewatch: Inter-Tech Mini ITX E-W80S

[wcduck]

Rotschot in de hoop dat er meer mensen dit topic zien.

[Anoniem: 660294]

De verzonken ruimte voor de VESA bevestigen kan je opvullen met ringen en dan wat langere bouten gebruiken.
60w ga je niet genoeg aan hebben met een i5-6400. Met de i5-6400T wel.
Inter-Tech zou ik iig niet nemen. Die gebruiken eigen voedingen welke een erg beroerde kwaliteit hebben.

Alternatief zou een pricewatch: Shuttle XPC slim XH110V of pricewatch: Shuttle Barebone XH170V LGA1151SL/SO DIMM black kunnen zijn met een VESA mount van Shuttle http://global.shuttle.com...oductsSpec?productId=1647 oa te koop bij Alternate https://www.alternate.nl/...OS0vOKHlNACFc8y0wodGHMCaA Deze behuizingen zijn voorzien van een moederbord en geschikt voor elke Skylake non k cpu.

EDIT: de PV03 staat ongesorteerd in de pw en daarom moeilijk vindbaar pricewatch unsorted: Shuttle PV03. Kleur van het product: Zwart of via de Shuttleshop https://shuttleshop.nl/shuttle-vesa-mount-pv03#.WB8ZSCS2Fj4

[ Voor 13% gewijzigd door Anoniem: 660294 op 06-11-2016 12:52 ]

[wcduck]

Anoniem: 660294 schreef op zondag 06 november 2016 @ 12:49:
De verzonken ruimte voor de VESA bevestigen kan je opvullen met ringen en dan wat langere bouten gebruiken.
60w ga je niet genoeg aan hebben met een i5-6400. Met de i5-6400T wel.
Inter-Tech zou ik iig niet nemen. Die gebruiken eigen voedingen welke een erg beroerde kwaliteit hebben.

Alternatief zou een pricewatch: Shuttle XPC slim XH110V of pricewatch: Shuttle Barebone XH170V LGA1151SL/SO DIMM black kunnen zijn met een VESA mount van Shuttle http://global.shuttle.com...oductsSpec?productId=1647 oa te koop bij Alternate https://www.alternate.nl/...OS0vOKHlNACFc8y0wodGHMCaA Deze behuizingen zijn voorzien van een moederbord en geschikt voor elke Skylake non k cpu.

EDIT: de PV03 staat ongesorteerd in de pw en daarom moeilijk vindbaar pricewatch unsorted: Shuttle PV03. Kleur van het product: Zwart of via de Shuttleshop https://shuttleshop.nl/shuttle-vesa-mount-pv03#.WB8ZSCS2Fj4

Hartelijk dank voor je uitgebreide reactie met suggesties en oplossingen! Fijn dat je meedenkt.

Wat betreft de Shuttle: ik heb minimaal 3 monitoraansluitingen nodig, dus de XV170V zal noodzakelijk zijn. Bij de specs staat wel een vreemd zinnetje wat ik niet geheel kan plaatsen: "For triple display: convert two DisplayPort signals into HDMI or DVI with one active and one normal DisplayPort to HDMI or DVI cable (adapter)". Ik heb momenteel 1x HDMI, 1x DP/HDMI/DVI-D en 1x DVI-D/Dsub nodig. Het Asus moederbord dat ik aanhaalde ondersteunt dit direct out of the box.

Eigenlijk is het bovenstaande vooral van belang als ik de kast achter mijn monitor krijg. Jouw oplossing met extra met ringen en extra lange bouten lijkt me een goede. Waar ik echter alsnog tegenaan loop is het volgende: de Vesa Extender laat slechts 105 mm over voor de kast. Ik vermoed dat door de vorm van de Vesa mount van Shuttle (uitsparing voor aansluiting voet) dat dit kan passen. Wanneer ik naar de afmetingen van de kast kijk dan zie ik echter dat deze 200 mm breed is. Dit houdt in dat de kast 50mm overlapt met de aansluiting van de voet. Dit is hetzelfde probleem als ik ondervindt bij andere (niet-Shuttle) kasten. Ik vrees dat dit dus niet de oplossing is.

Bedankt voor je tip over de beroerde voedingen van Inter-Tech. Stabiliteit is voor mij erg belangrijk.

[Rrob]

de vesa mount van de pricewatch: Antec ISK 110 Vesa zit aan de zijkant van de kast dus die zou wel moeten passen denk ik.


als je hem met de usb poorten naar boven monteert zit er maar een paar cm tussen de montage gaten en de rand (onderkant op het plaatje) van de kast die lijken er op die montage plaat ook wel te zijn

[AgeOfPanic]

Wist helemaal niet dat er dergelijke extension plates bestaan. Kun je me op de hoogte houden of het past icm met een Dell scherm?

[wcduck]

Rrob schreef op maandag 07 november 2016 @ 01:41:
de vesa mount van de pricewatch: Antec ISK 110 Vesa zit aan de zijkant van de kast dus die zou wel moeten passen denk ik.

[afbeelding]
als je hem met de usb poorten naar boven monteert zit er maar een paar cm tussen de montage gaten en de rand (onderkant op het plaatje) van de kast die lijken er op die montage plaat ook wel te zijn
[afbeelding]

Als ik het goed begrijp dan is het de bedoeling om de onderkant van de Vesa mount van de kast nu aan de zijkant te monteren, in de richting van de monitorvoet. Drie schroeven houden vervolgens de kast op zijn plaats:

Mijn complimenten! Wat een out-of-the-box thinking. Ik ga dit serieus overwegen! De aan/uit knop en de USB aansluitingen wijzen dan ook naar boven, wat ook best handig is (zijkanten zijn moeilijk toegankelijk door aansluitende beeldschermen. Enige nadeel is de kast die redelijk gedateerd is met zijn USB 2.0 aansluitingen. Maar vooralsnog: de enige oplossing die mogelijk kan werken! Hartelijk dank!

Edit: precies uitgevoerd zoals dit dus:
http://www.kitguru.net/co...k-110-vesa-case-review/5/

[ Voor 4% gewijzigd door wcduck op 07-11-2016 18:44 ]

[Rrob]

wcduck schreef op maandag 07 november 2016 @ 18:39:
[...]
De aan/uit knop en de USB aansluitingen wijzen dan ook naar boven, wat ook best handig is (zijkanten zijn moeilijk toegankelijk door aansluitende beeldschermen. Enige nadeel is de kast die redelijk gedateerd is met zijn USB 2.0 aansluitingen. Maar vooralsnog: de enige oplossing die mogelijk kan werken! Hartelijk dank!

Dan moet je een moederbord kiezen met voldoende USB3 poorten
En je kunt je USB2 apparaten (tobo muis, printer,...) gewoon in die poorten aan de 'voorkant' van de kast te drukken, dat zie je toch niet omdat alles achter je beeldschem hangt

je zou zelfs kunnen overwegen om die vesa plaat niet links maar rechts van je monitorvoet (van achteren bekeken) te monteren, dan kan je de pc met de aanuitknop naar beneden monteren. Ik denk dat je die na een paar keer proberen vrij makkelijk kunt vinden (en hoe vaak heb je die nodig..?). Voordeel is dat de usb3 poorten van je moederbord dan naar boven steken en dus makkelijk bereikbaar zijn.

[Foritain]

een SST PT13 overwogen?

[wcduck]

Foritain schreef op dinsdag 08 november 2016 @ 00:41:
een SST PT13 overwogen?

Ja. Die kast ondersteunt echter alleen thin-micro ATX moederborden. Voor zover ik weet is er geen thin-moederbord met ondersteuning voor 3 monitoren.

[wcduck]

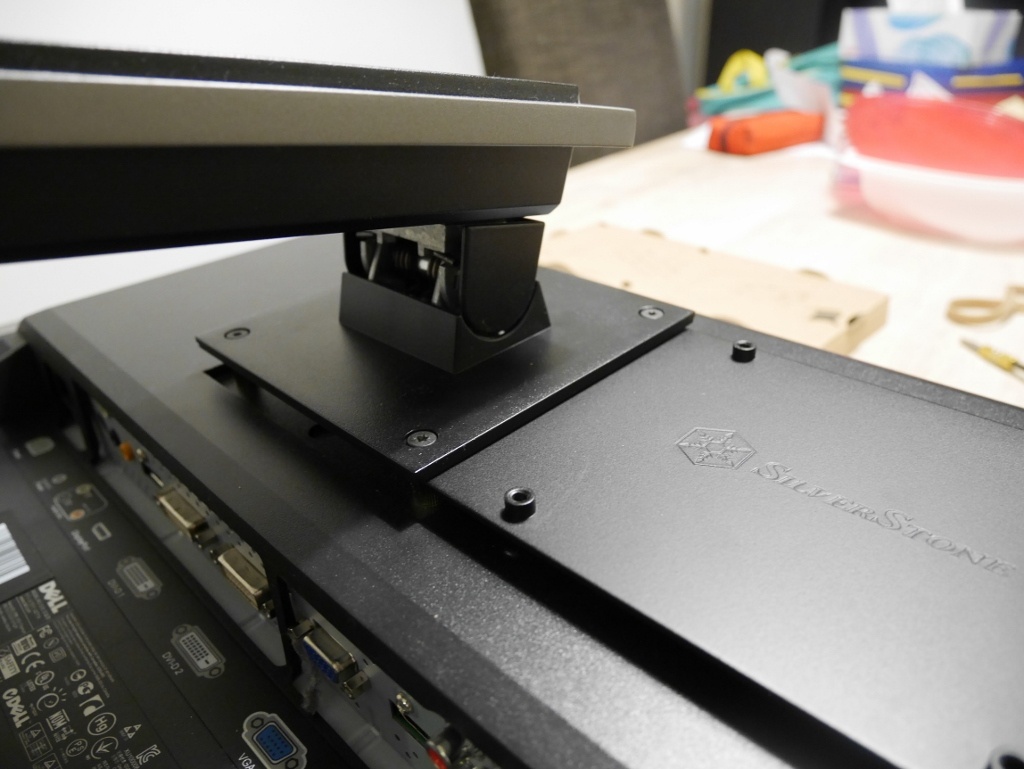

Hierbij een update van de aangedragen oplossing. Ik ben bezig geweest met het monteren van de Vesa extender achter de Dell monitor. Ik was al in de weer met boutjes en ringetjes, toen ik er ineens achter kwam dat er speciale bouten zijn meegeleverd om wat meer afstand te creeren tussen de vesa aansluiting op de monitor en de plaat. Dit werkt perfect. De Deel voet steekt wel een beetje vreemd uit aan de bovenkant (normaal is deze verzonken in de monitor). Zie de foto's.

Verder heb ik een topic geopend over de verdere specs van de pc. Zie hier:
Mini itx voor achter monitor, office, af en toe zware softw










Even wat mensen quoten die geinteresseerd waren in dit topic:

AgeOfPanic schreef op maandag 07 november 2016 @ 01:57:

Anoniem: 660294 schreef op zondag 06 november 2016 @ 12:49:

Rrob schreef op maandag 07 november 2016 @ 01:41:

[ Voor 25% gewijzigd door wcduck op 20-11-2016 12:24 ]

[AgeOfPanic]

Hartelijk dank voor de terugkoppeling. Ik ga er ook mee aan de slag.
