[GPIO] Raspberry Pi

Forain schreef op zaterdag 06 april 2013 @ 22:27:
[...]
Even een waarschuwing, je kunt niet zomaar een Arduino aan een PI koppelen. Heeft zijn pins op 3,3V staan. Arduino's zijn meestal 5V, als je ze aansluit heb je kans dat jij je PI sloopt. Daarvoor moet een Logic Level Converter tussen zetten. Zie hier http://binerry.de/post/27...pi-with-i2c-arduino-slave

Koffie schreef op dinsdag 09 april 2013 @ 19:26:
Nog steeds het script van CurlyMoo niet werkende.

We hebben hier 2 RPi's. Als we op de ene een zender zetten en op de andere een ontvanger, dan komen de signalen aan.
Met andere woorden: pi1 voert "./send -u 3 -i 5763406 -t" uit, op dat moment zien we op pi2 netjes de data binnenkomen:

Start
Klik Aan Klik Uit
ID:             5763406
All/Single:     Single
On/Off:         ON
Unit:           3
Klik Aan Klik Uit
ID:             5763406
All/Single:     Single
On/Off:         ON
Unit:           3
Klik Aan Klik Uit
ID:             5763406
All/Single:     Single
On/Off:         ON
Unit:           3
Klik Aan Klik Uit
ID:             5763406
All/Single:     Single
On/Off:         ON
Unit:           3

Grootste probleem is echter: geen enkel KaKu apparaat ziet onze verzonden code (allemaal nieuwe apparaten beginnende met een A), en we krijgen ook geen druppel data binnen bij het zenden met onze eigen afstandsbediening (AYCT-102 & APA2-2300R)

Iemand enig idee waar we iets fout doen?

Koffie schreef op woensdag 10 april 2013 @ 21:51:
[...]

Voor degene die het aan de praat hebben: welke afstandbediening icm welke KaKu ontvangers hebben jullie het aan de praat?

Stubby schreef op woensdag 10 april 2013 @ 22:00:
[...]

Ik heb als afstandsbediening de AYCT-102 en daarbij 2 x de acd-1000, de APCR-2300, de ASUN-650 en de AMWR-210. Werkt allemaal top. Eerst deviceid van de afstandsbediening onderschept en vervolgens kan je met de sendcommando's alles versturen.

MaNDaRK schreef op woensdag 13 maart 2013 @ 15:54:
JanPedaal, ik weet niet of ik het voor elkaar ga krijgen, maar ik vind het persoonlijk wel handig dat er een notatie is geweest van iemand die aan de deur is geweest

Ben nu bezig met mijn home automation app, RPHC (Raspberry Pi Home Control ), de status van de lampen wordt nu in de database opgeslagen en er kunnen ook diverse groepen worden gemaakt
Ben nu bezig met het live updaten van de clients

VickyNick schreef op woensdag 17 april 2013 @ 10:38:
Zeer interessant projectje voor de raspberry is trouwens: http://www.raspberrypi.or...iewtopic.php?f=37&t=30420. Hier wordt uitgelegd hoe je de toetsen van een standaard chronotherm III thermostaat kan aansturen om de temperatuur in te stellen. Dit principe is volgens mij toepasbaar op meerdere thermostaten. Dit is een stuk makkelijker toe te passen dan het zelf toepassen van een aan/uit regeling of een regeling voor een modulerende thermostaat.

[ Voor 82% gewijzigd door Koffie op 17-04-2013 10:52 ]

Koffie schreef op woensdag 17 april 2013 @ 10:46:
De meeste CV ketels zullen gewoon met een 24V schakeling werken, dat is (buiten de software om) namelijk het enige wat je thermostaat doet.
Wanneer je nu de Pi het schakelen dmv een relais laat doen, kun je alle logica er zelf omheen programmeren.

Koffie schreef op woensdag 17 april 2013 @ 10:46:
[...]
Daarna kun je het steeds mooier gaan maken (schema's wanneer je er wel en niet bent, meerdere DS18B20 probes en daar het gemiddelde van pakker, rekening houden met het siezoen, het weer en het tijdstip, kijken of je uberhaupt movement ziet op een PIR, etc.)

CurlyMo schreef op donderdag 18 april 2013 @ 16:17:
Binnenkort maar eens een tweede pi met een TSOP4838 aan mijn energie- en gasmeter knopen voor het loggen van mijn energieverbruik en gasverbruik. Daarvoor dit kleine scriptje gemaakt dat werkt met interrupts en mysql integratie (deels overgenomen van de maker van de gpio interrupt patch):
[...]
Voor degene die dit al doen, hoe zien jullie tabellen eruit? Je hoeft toch eigenlijk niks meer te loggen dan timestamps?

CurlyMo schreef op donderdag 07 februari 2013 @ 21:24:
Segmentation fault?

1
2
3
4
5
6
7

void createBinaryString(int cutoff) {
...
for(a=0;a<(int)acode.size();a+=4)
{
   // a is hier soms groter dan (int)acode.size();
   // dus een out of bounds. Als ik hem guard met een check (a<(int)acode.size()) lijkt alles prima te lopen
}

[ Voor 14% gewijzigd door mojo81 op 22-04-2013 09:17 ]

CurlyMo schreef op zaterdag 20 april 2013 @ 13:11:
Wat is het verschil tussen de meterstand en de huidige afname?

Hoe registreer je de temperatuur?

Hoe heb je dat ophalen van die tarieven geautomatiseerd en Waar haal je het voorschot bedrag vandaan?
Edit: De energietarieven ophalen is me inmiddels gelukt door via php dom de webpagina van de aanbieder te parsen.

Als je een oplossing hebt, hoor ik dat overigens graag en implementeer ik het met alle plezier

CurlyMo schreef op maandag 22 april 2013 @ 10:38:
[...]
Haal je de huidige meterstand wel geautomatiseerd op? Zo ja, hoe? Om de sluitende waardes te krijgen heb je dus alleen een timestamp nodig?

1

SELECT DATE(timestamp), MAX(gas)-MIN(gas) FROM p1data GROUP BY DATE(timestamp)

CurlyMo schreef op maandag 22 april 2013 @ 10:38:
Een andere optie is gebruik te maken van Lirc. Gebruik daarvoor gewoon de genLirc.

CurlyMo schreef op maandag 22 april 2013 @ 11:57:
Zoals ik al aangaf is mijn code niet geschikt om als daemon te draaien, omdat het niet met interrupts werkt. Via lirc werkt dit beter aangezien deze daemon hierin gespecialiseerd is. Het aanleren van je AB is dan uitdaging nummer 2 aangezien er zoveel ruis wordt ontvangen. Diezelfde ruis zorgt er ook voor dat Lirc niet perfect werkt, daarvoor zul je er echt een ATTiny (of iets dergelijks) tussen moeten zetten.

[ Voor 4% gewijzigd door mojo81 op 22-04-2013 13:39 ]

[ Voor 24% gewijzigd door oZy op 22-04-2013 14:51 ]

[ Voor 11% gewijzigd door Drumstick3 op 23-04-2013 20:56 ]

MaNDaRK schreef op dinsdag 23 april 2013 @ 21:06:

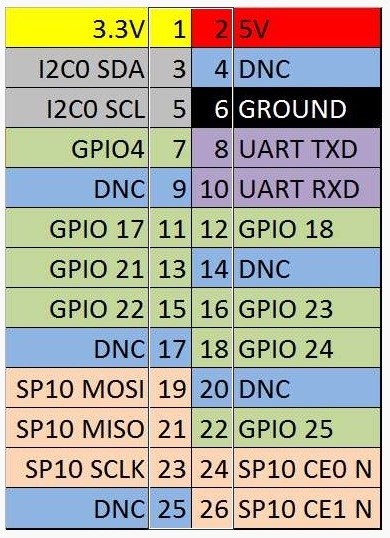

CurlyMo in "[GPIO] Raspberry Pi" staat hoe het aangesloten mag worden. Als ik dan naar deze datasheet kijk: https://iprototype.nl/doc...itter-434mhz-tutorial.pdf en het volgende schema van de Pi aanhoud:
[afbeelding]

Pinout reciever:

code:

1 2 3 4

__ A / \ N \__/ T 1 2 3 4

Mag je het volgens mij zo aansluiten:

Pin 1 van de reciever op pin 2 van de Pi (5V)
Pin 2 van de reciever op pin 11 van de Pi (GPIO 17)
Pni 3 van de reciever op pin 6 van de pi (GND)

[ Voor 18% gewijzigd door Drumstick3 op 23-04-2013 21:51 ]

MaNDaRK schreef op woensdag 17 april 2013 @ 20:52:
De code heeft een update gehad. Nu is het wel mogelijk om verschillende switches te gebruiken (adv de dip-switches op de schakelaar).

Download de nieuwe versie @ http://mandark.nl/got/RPHC-v0.2.rar

De temperatuur weergeven doe ik trouwens a.d. van deze tutorial: http://blog.turningdigita...mperature-sensor-rrdtool/

Drumstick3 schreef op dinsdag 23 april 2013 @ 21:36:
[...]


Thx voor je reply, ik zal het zo eens even gaan testen!

Ik heb het getest, maar er gebeurt nog niks... Maar nu weet ik niet zeker of het ligt hoe het aangesloten is of aan mijn commando. Ik gebruik het commando:

sudo ./kaku 1 B on

Ik heb achter het klepje van mijn kaku afstandsbediening gecheckt die staat op B, en ik maak gebruik van kanaal 1,2 en 3 dus het commando zou moeten werken lijkt me

buldogwtf schreef op dinsdag 23 april 2013 @ 22:19:
[...]


Werkt dit ook met de aansluiting van @CurlyMo ? Of moet het op de manier van Maybe, just maybe, someone cares.: Lampen schakelen met een Raspberry Pi ?

Gebruik nu die van CurlyMo ivm dim mogelijkheid :-)

MaNDaRK schreef op dinsdag 23 april 2013 @ 23:28:
Ik maak inderdaad gebruik van de scriptjes van: Maybe, just maybe, someone cares.: Lampen schakelen met een Raspberry Pi, wat voor een commando gebruik je om te dimmen? Ik kan wel eens kijken of ik een stukje jQuery kan maken dat het dimbaar is.

MaNDaRK schreef op dinsdag 23 april 2013 @ 23:28:
[...]

Even kijken, volgens mij zit ik ook fout. Je wilt namelijk gebruikmaken van het andere script. Sorry.

Van de volgende aansluitingen moet je gebruikmaken:
Pin 1 van de reciever op pin 2 van je Pi
Pin 2 van de reciever op pin 8 van je Pi
Pin 3 van de reciever op pin 6 van je Pi

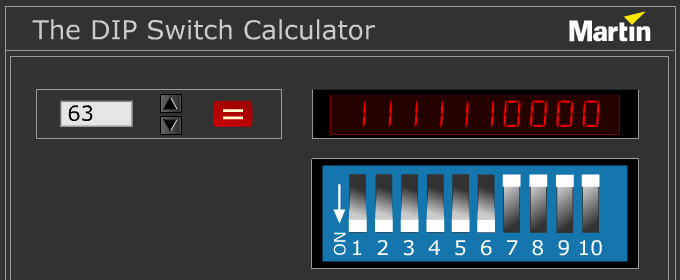

Daarnaast gaat volgens mij de adressering fout, met de volgende website kan je kijken welk adres de dipswitches aangeeft; http://theatrix.net/main/dip.htm

En als dat niet werkt, kan je misschien een foto maken van je setup? En een goeie foto van stand van de dipswitches?

MaNDaRK schreef op dinsdag 23 april 2013 @ 23:28:
[...]

Even kijken, volgens mij zit ik ook fout. Je wilt namelijk gebruikmaken van het andere script. Sorry.

Van de volgende aansluitingen moet je gebruikmaken:
Pin 1 van de reciever op pin 2 van je Pi
Pin 2 van de reciever op pin 8 van je Pi
Pin 3 van de reciever op pin 6 van je Pi

Drumstick3 schreef op woensdag 24 april 2013 @ 09:34:
[...]

Dit zal ik straks proberen als ik thuis ben


[...]


Ik ben nogal nieuw in dit straatje, dus ik zou echt niet weten wat een dipswitch is (op google kom ik ook niet echt iets herkenbaars tegen), en wat zou ik kunnen met die website die je noemde?

Alvast bedankt!

oZy schreef op woensdag 24 april 2013 @ 11:44:
Ik weet het niet hoor.. volgens mij zijn die dipswitches niet relevant; Als ik het goed begrijp gebruikt Drumstick3 een oude klik aan klik uit set met zo'n draaischijfje om te kiezen tussen kanaal A/B/C/D. Als het schakelen wel lukt met de afstandsbediening zou ik ze vooral niet gaan open schroeven.

Je kunt overwegen om het script van CurlyMo te gebruiken ipv uit die blog omdat je dan met het receive commando ook kunt kijken wat (en of je uberhaupt iets) uitzend.

[ Voor 16% gewijzigd door Drumstick3 op 24-04-2013 11:56 ]

[ Voor 62% gewijzigd door Drumstick3 op 24-04-2013 19:33 ]

buldogwtf schreef op woensdag 24 april 2013 @ 08:53:
[...]


Ik maak voor de oude 'Kaku' gebruik van de 'sendKakuOld' van CurlyMo:
echo exec ('sudo ./sendKakuOld -i 14 -u 28 -t'); in mijn geval = D 3 on
Voor de nieuwe gebruik ik de 'send' code van CurlyMo:
echo exec ('sudo ./send -u 0 -i 2663026 -t');
en met dim:
echo exec ('sudo ./send -u 0 -i 2663026 -d 0.1');

buldogwtf schreef op woensdag 24 april 2013 @ 20:45:
[...]

via de website word wel de status verandert in de database, echter de lamp gaat niet aan/uit.....

CurlyMo schreef op donderdag 25 april 2013 @ 12:24:
[...]

Kan je uitleggen hoe je dat gedaan hebt. Door het mogelijk te maken om de huidige status van de lamp op te vragen?

Drumstick3 schreef op woensdag 24 april 2013 @ 12:12:
@ oZy

Ahh oke dat wist ik niet, maar ik zal eerst eens even kijken of ik eruit kom met de tips van MaNDaRK en anders ga ik de andere methode proberen .

Nou ik heb een schakelaar van me open geschroefd.... Maar zonder resultaat. Eerst was het zoeken naar het juiste bitje (zelf had ik hem niet, en een electricien, een kennis van me had hem wel maar kon er niet diep genoeg in). Dus uiteindelijk het scchroefje maar uitgeboord. Uiteindelijk waren de schroefjes eruit. Maar geen dipswitches op de printplaat.... Wat nu? Zie onderstaand de afbeelding van de opengemaakte schakelaar.


[afbeelding]

[ Voor 25% gewijzigd door GeeBee op 28-04-2013 16:45 ]

We'll do that by wiring up an MCP3008 chip to it. The MCP3008 acts like a 'bridge' between digital and analog. It has 8 analog inputs and the Pi can query it using 4 digital pins.

MCP3008 CLK -> #18 (orange)
MCP3008 DOUT -> #23 (yellow)
MCP3008 DIN -> #24 (blue)
MCP3008 CS -> #25 (violet)

Advanced users may note that the Raspberry Pi does have a hardware SPI interface (the cobbler pins are labeled MISO/MOSI/SCLK/CE0/CE1). The hardware SPI interface is super fast but not included in all distributions. For that reason we are using a bit banged SPI implementation so the SPI pins can be any of the raspberry pi's GPIOs (assuming you update the script).

CurlyMo schreef op maandag 06 mei 2013 @ 10:17:
Heb je de datasheets al gevonden en gelezen van beide componenten?

ShadowBumble schreef op maandag 06 mei 2013 @ 11:42:
Kort vraagje en misschien niet helemaal valide hier maar ik wil een projectje op basis van RPI en DS18B20 Sensors ( 4 stuks ) en nu vroeg ik me af of deze Adafruit Pi Cobbler Breakout Kit for Raspberry Pi ook ergens in Nederland te koop is ik vind de verzendkosten nogal hoog als ik een paar kleine dingen nodig heb

Koffie schreef op maandag 06 mei 2013 @ 12:29:

iPrototype verkoopt de cobler van adafruit

[ Voor 26% gewijzigd door Drumstick3 op 08-05-2013 18:43 ]
