Hallo,

Al ruim 9 jaar lid, maar nog nooit een casemod worklog gepost hier. Ik heb de afgelopen jaren wel al vele PC's gebouwd, maar eigenlijk nog nooit een case zelf onderhanden genomen. Eens moet toch de eerste keer zijn!

Ik wil namelijk een nieuwe PC bouwen met een Z77 chipset en een 3550k of 3770k en een GTX 670/680 en dan is er nu een goede gelegenheid voor een casemod, toch?!

Laat ik hier nou net een Cooler Master Cosmos S case hebben staan die HWI member Erik Vroon een tijdje geleden bij mij heeft gestasht. Met zijn toestemming mag ik de case houden en onder handen nemen. Thanx daarvoor ouwe



Het idee is om de case in 2 kleuren te spuiten, namelijk hoogglans rood met matzwart. Ik wil namelijk de kunststof zijpanelen en front doors rood spuiten en de handle bars, het aluminium frame en het kunststof bovenpaneel matzwart. En ik laat die grote fan met grille uit het linker zijpaneel weg en wil daar een plexiglas window in maken.

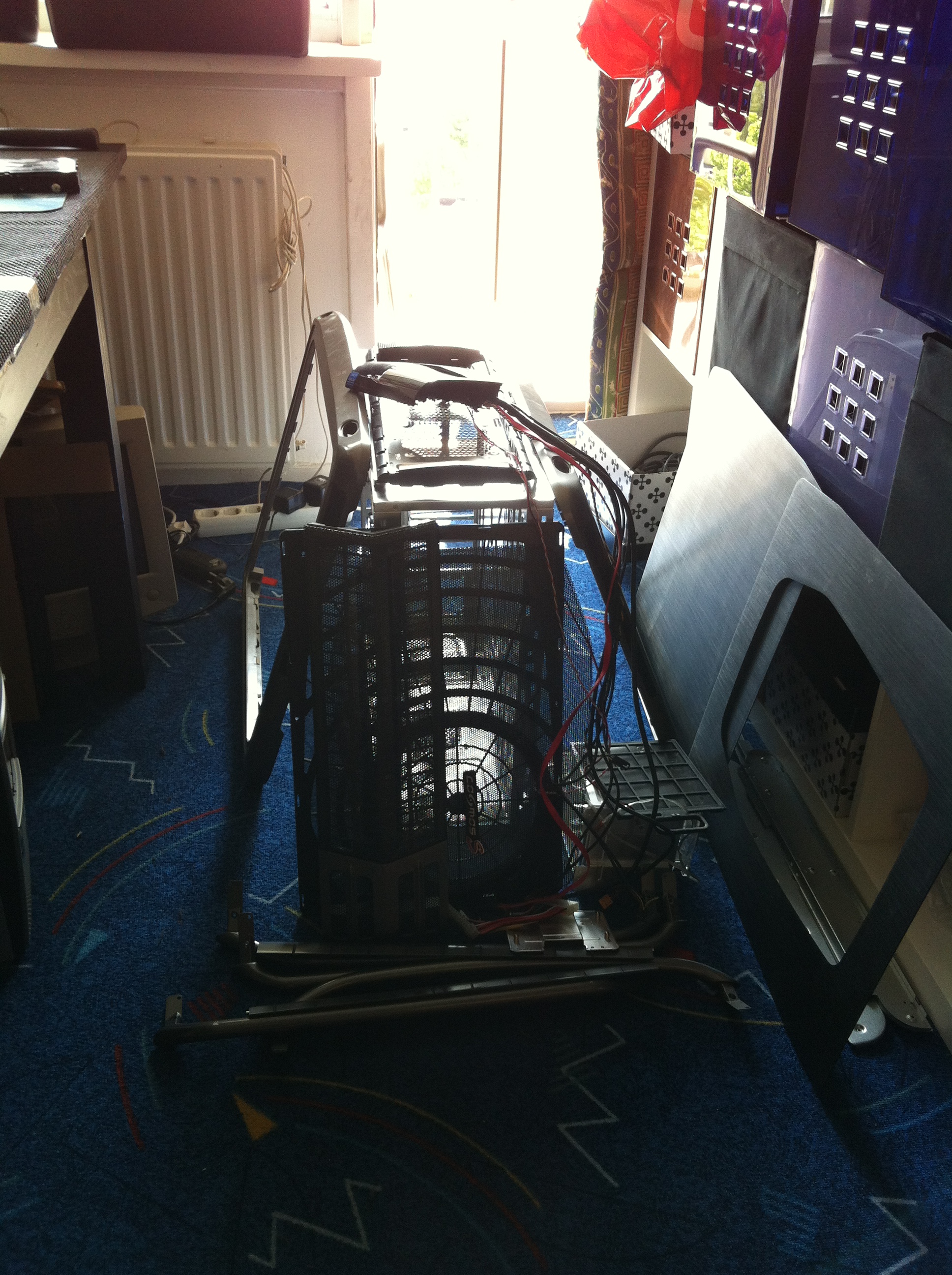

Mijn handen jeukten en ik ben dus gelijk begonnen met het demonteren: (Alle foto's zijn trouwens klikbaar voor een grotere versie).

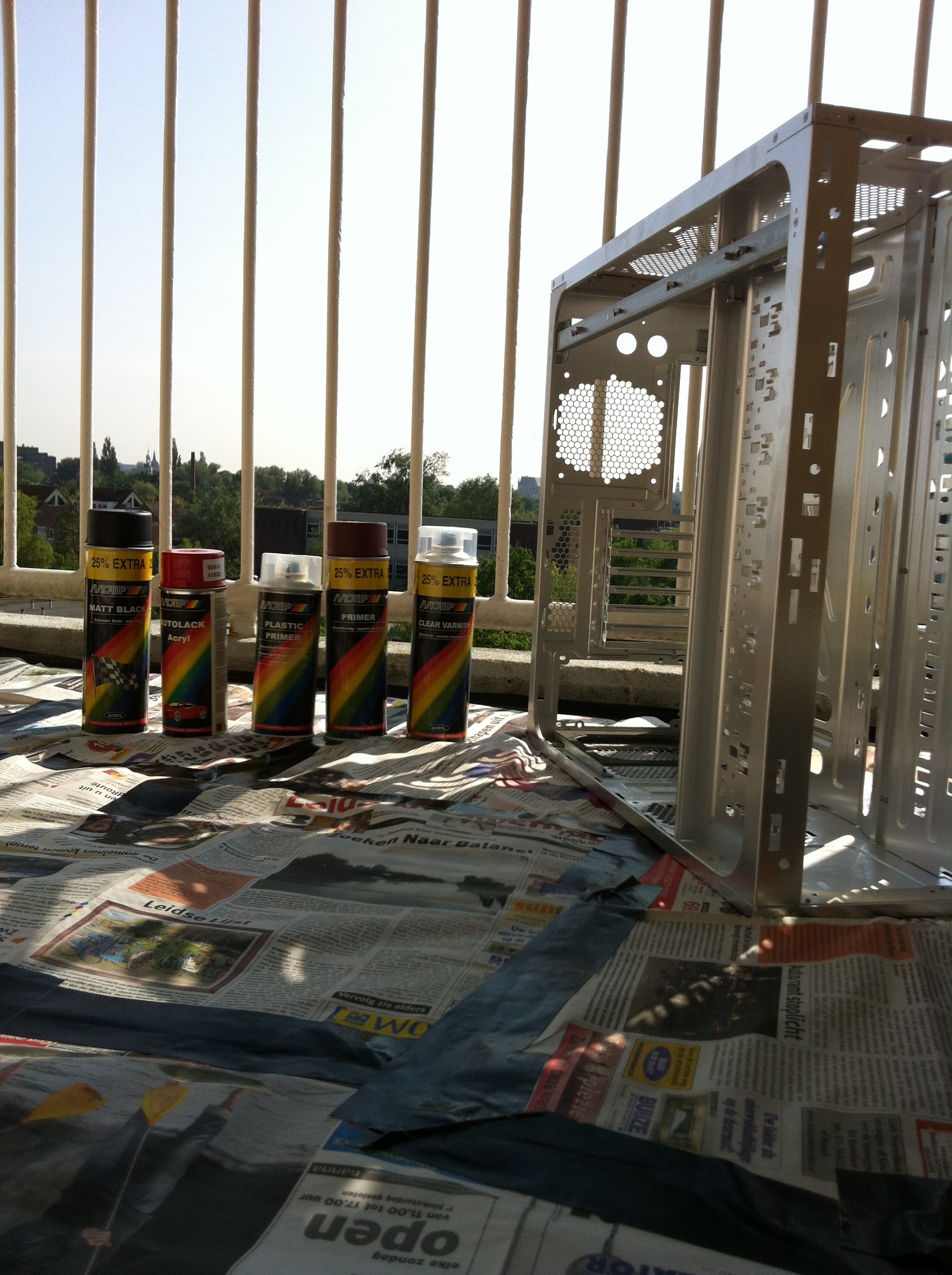

De spuitbussen en het kale frame:

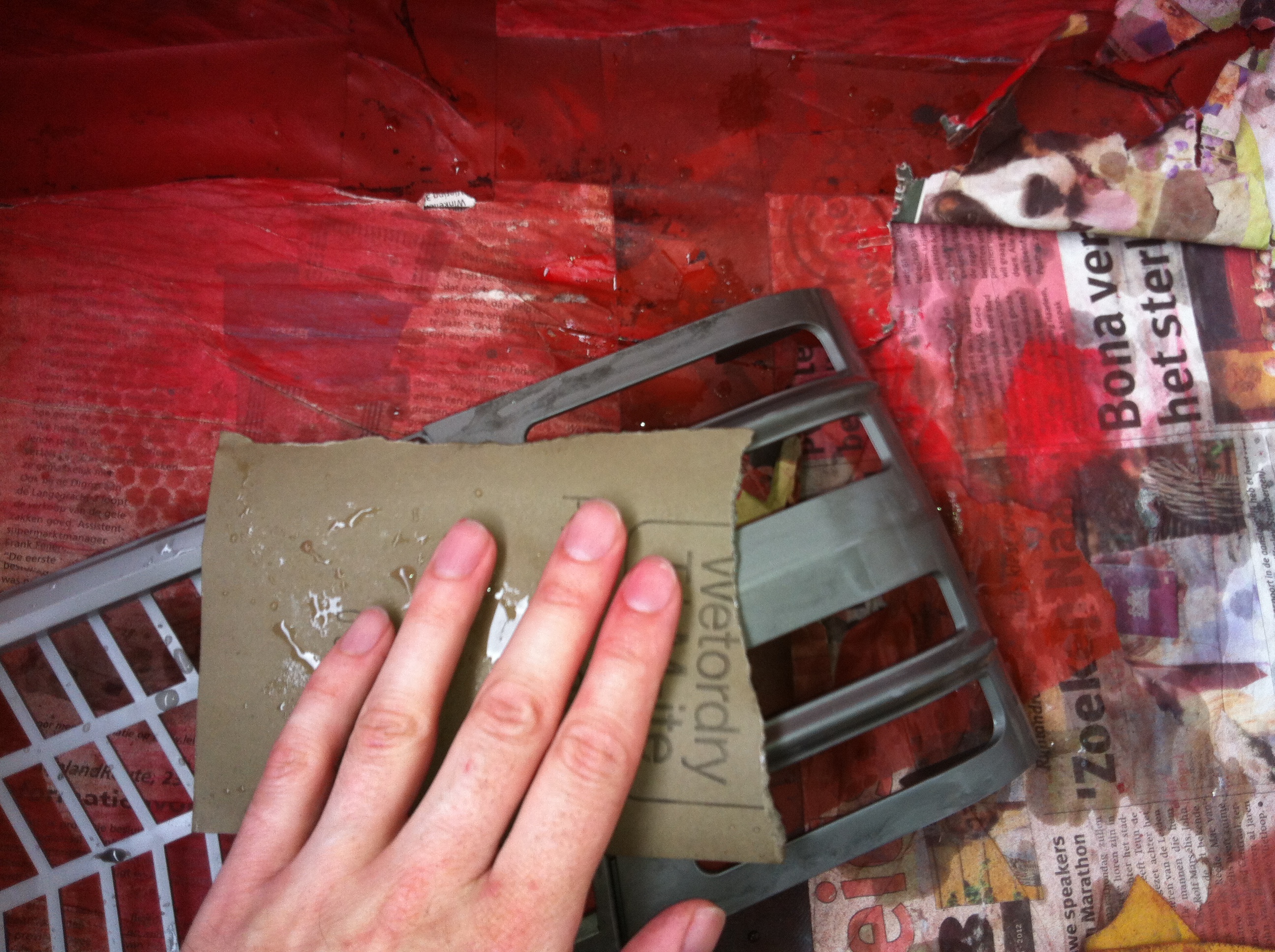

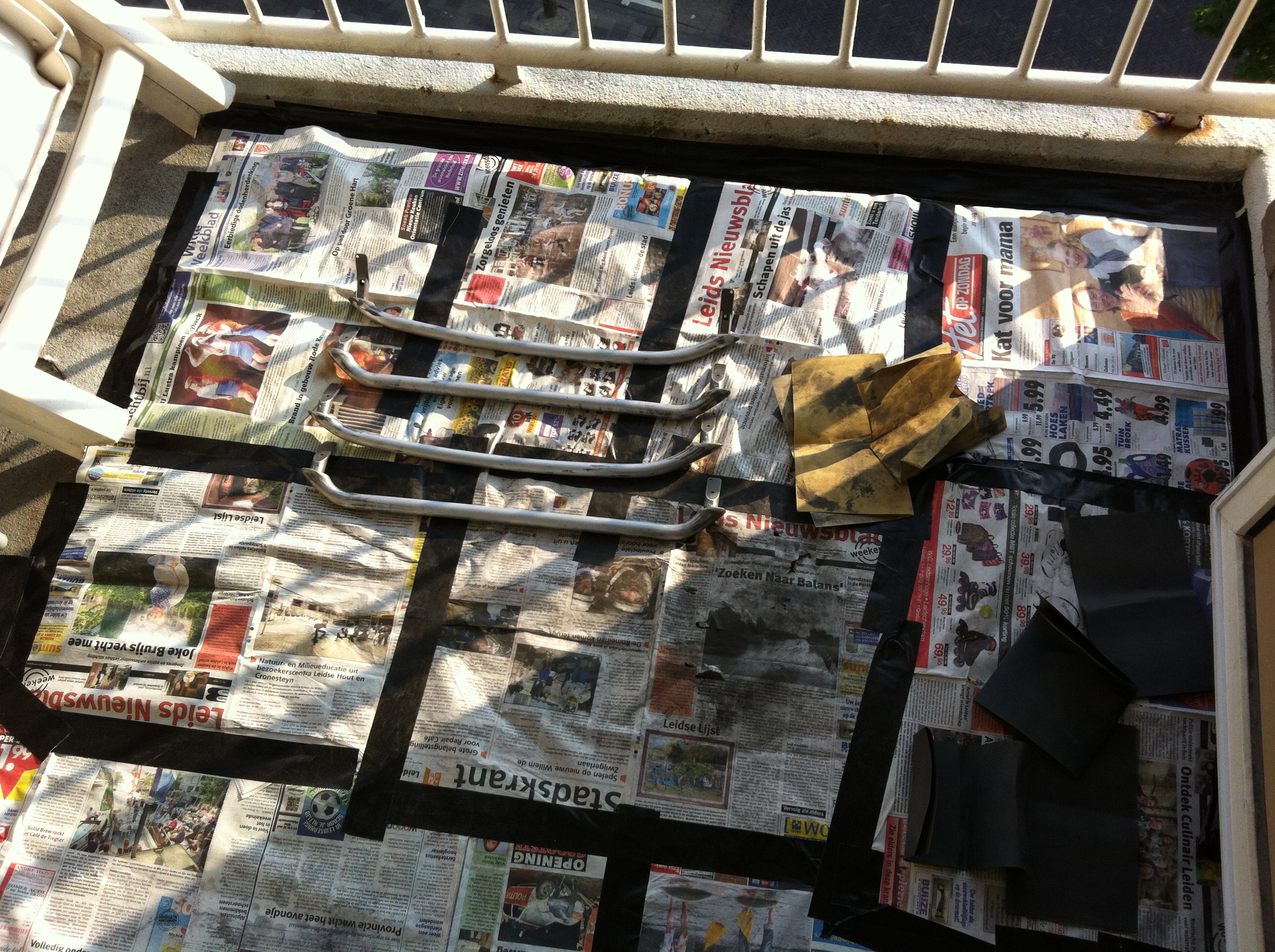

Het schuren en primen van de handle bars en front doors:

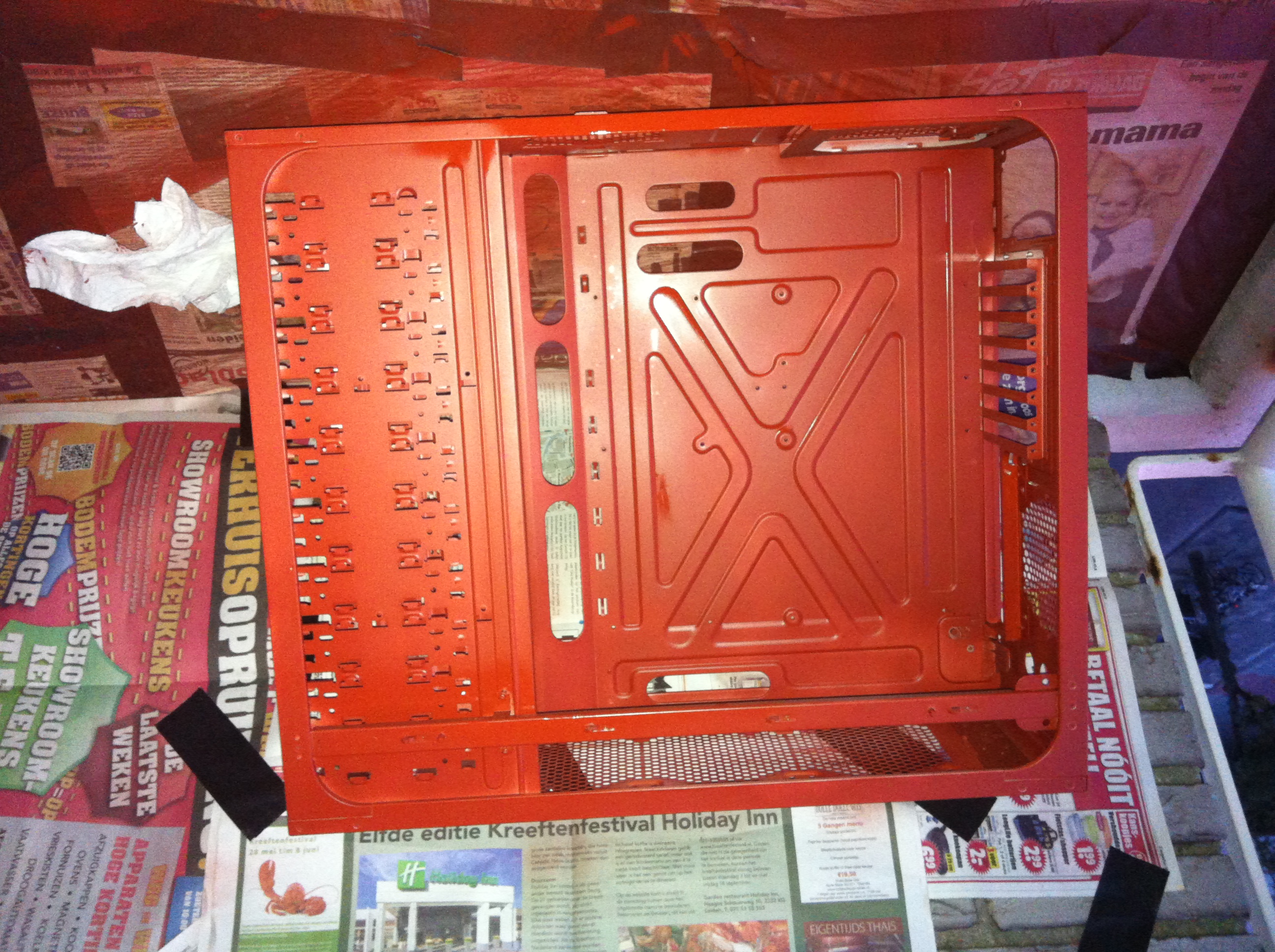

Het aluminium frame in de primer (heb ik later nog bijgeschuurd -en gespoten):

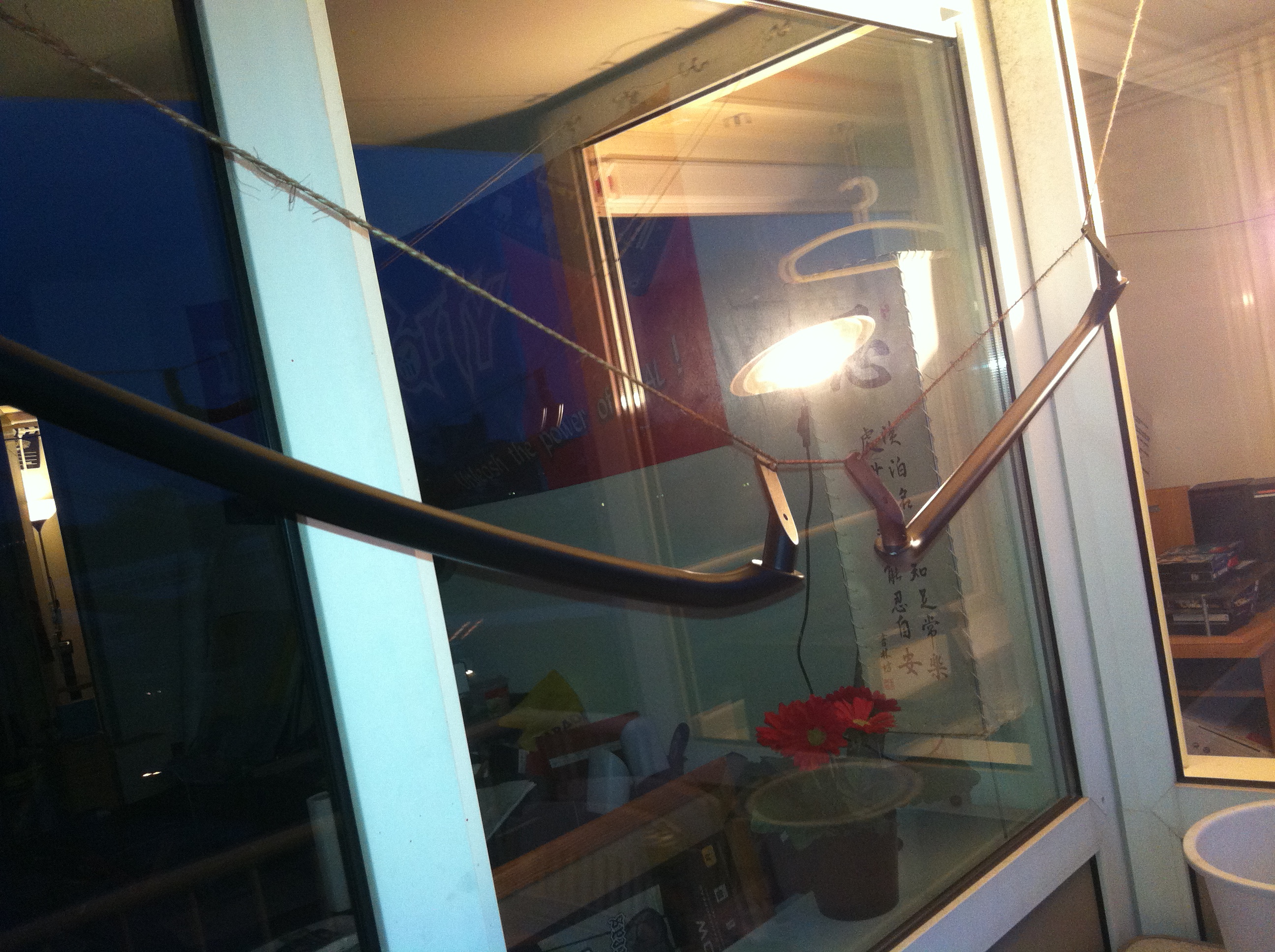

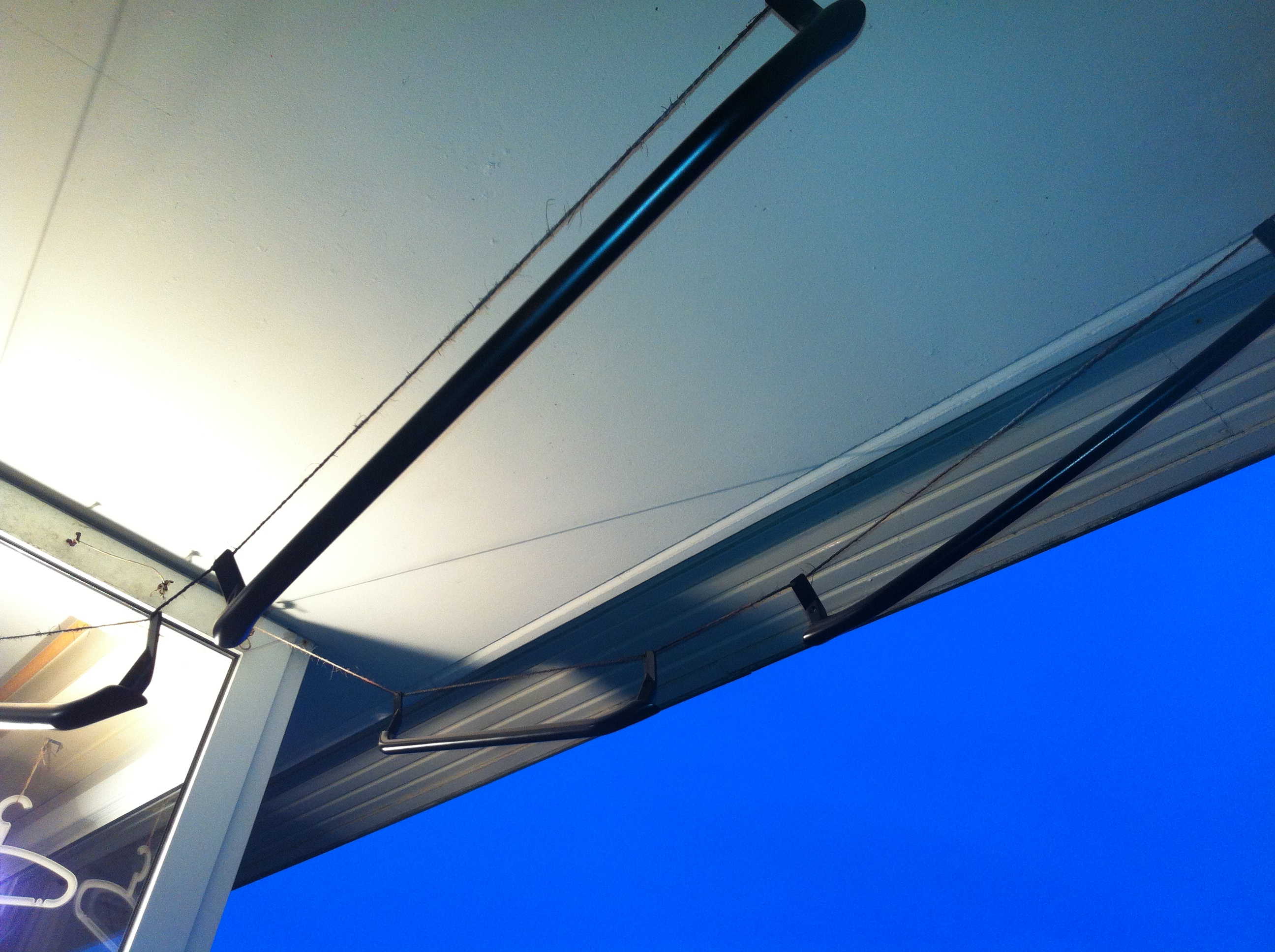

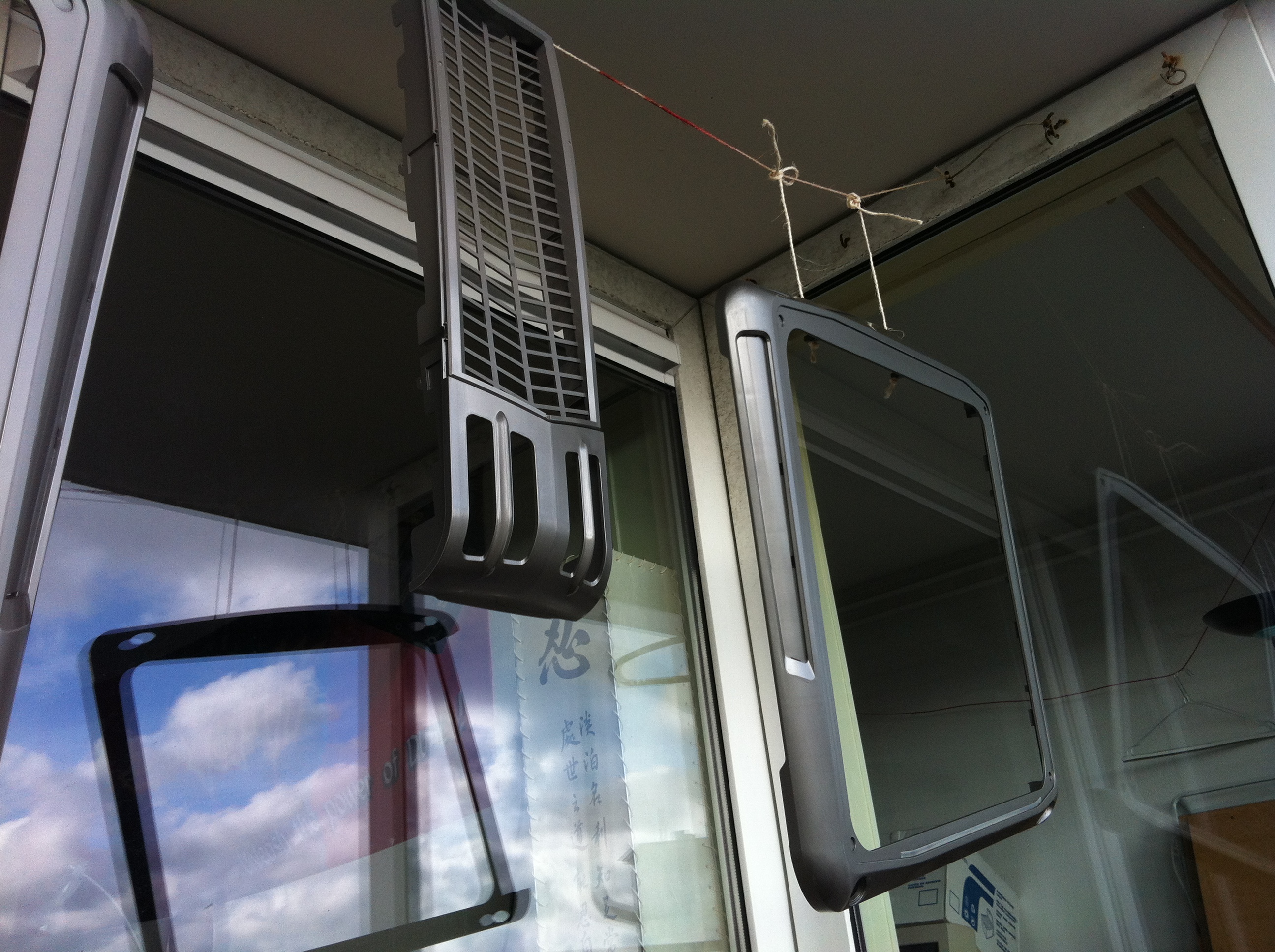

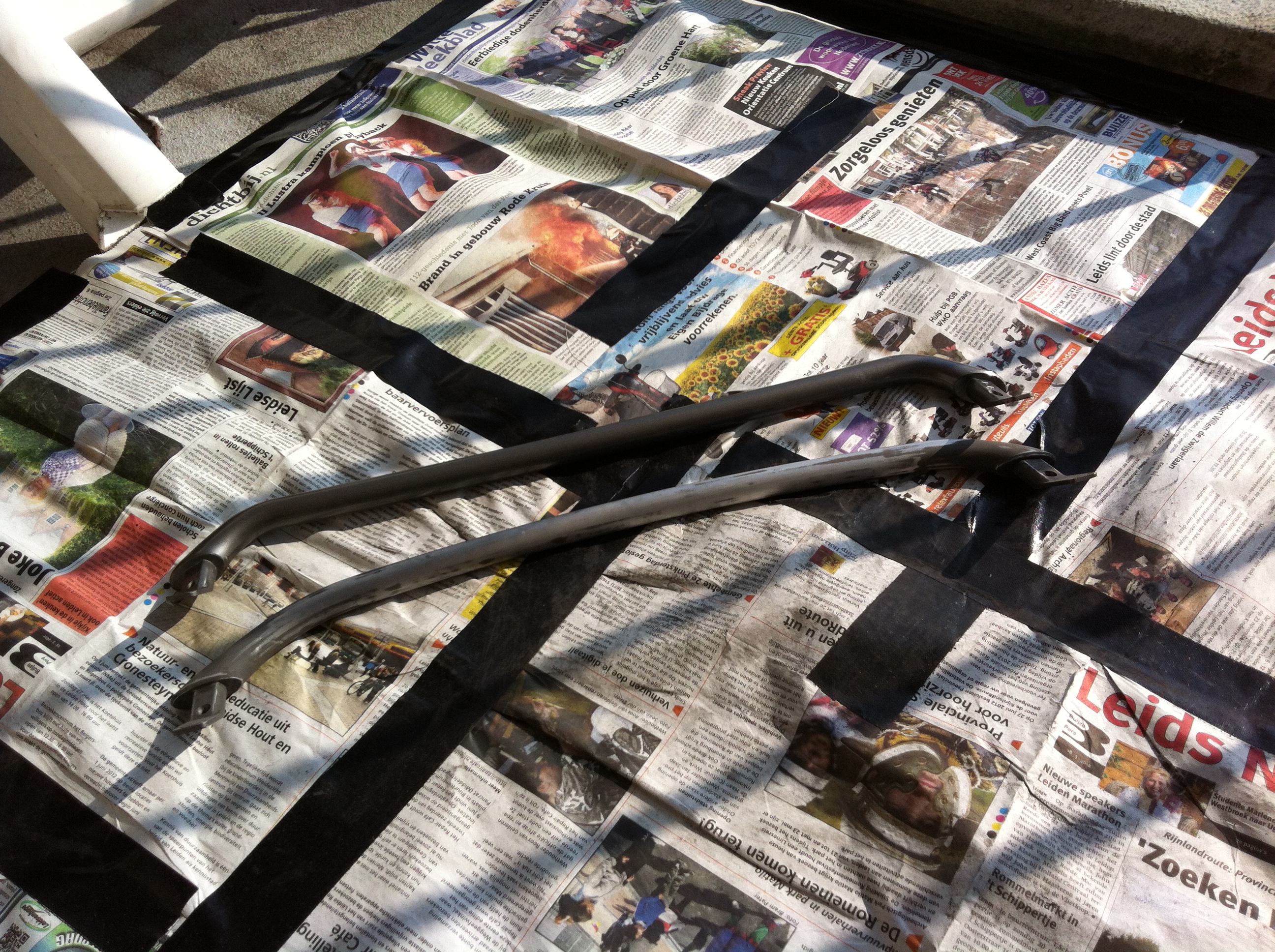

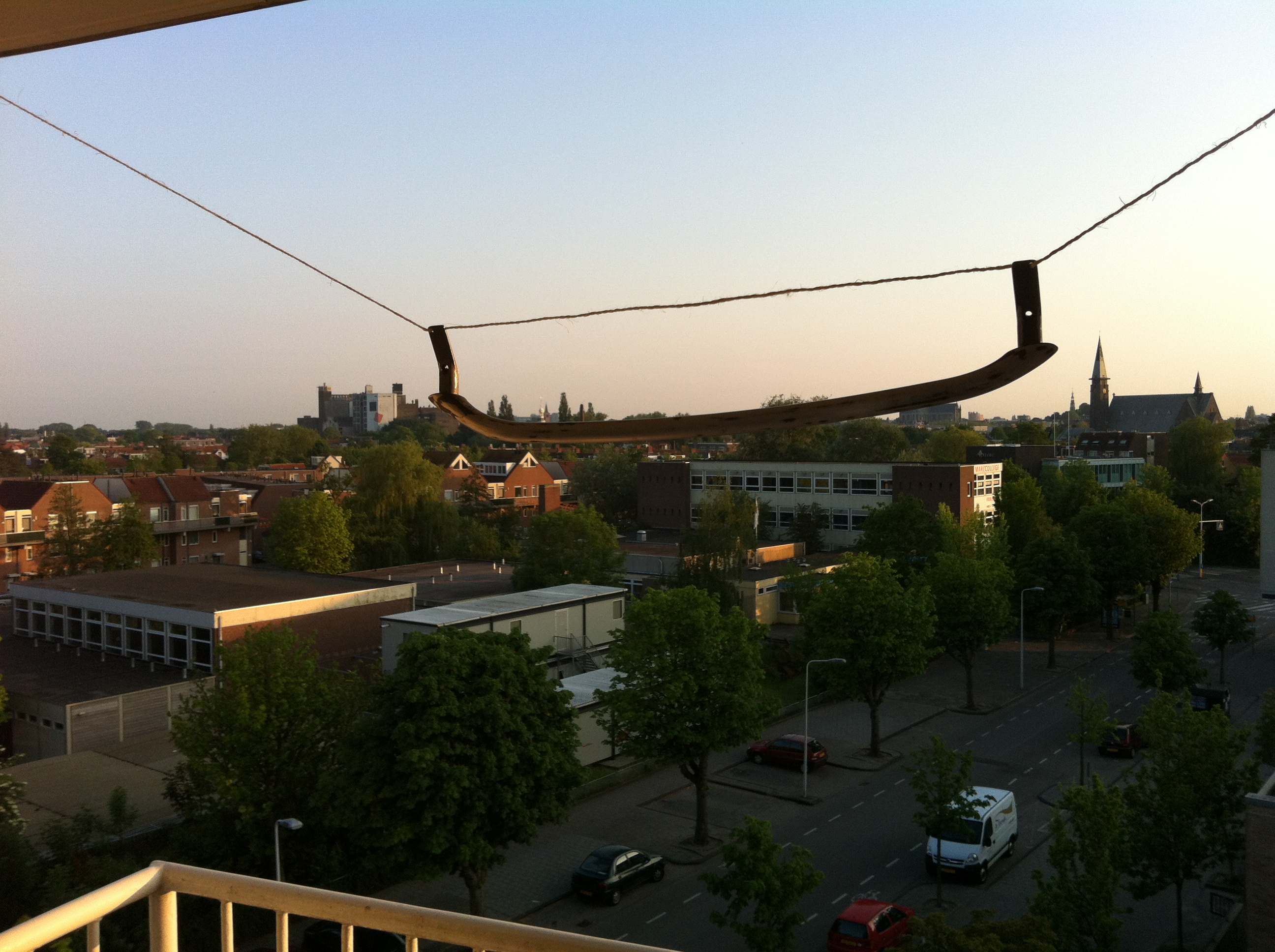

De handle bars hangen te drogen na de eerste matzwarte laag:

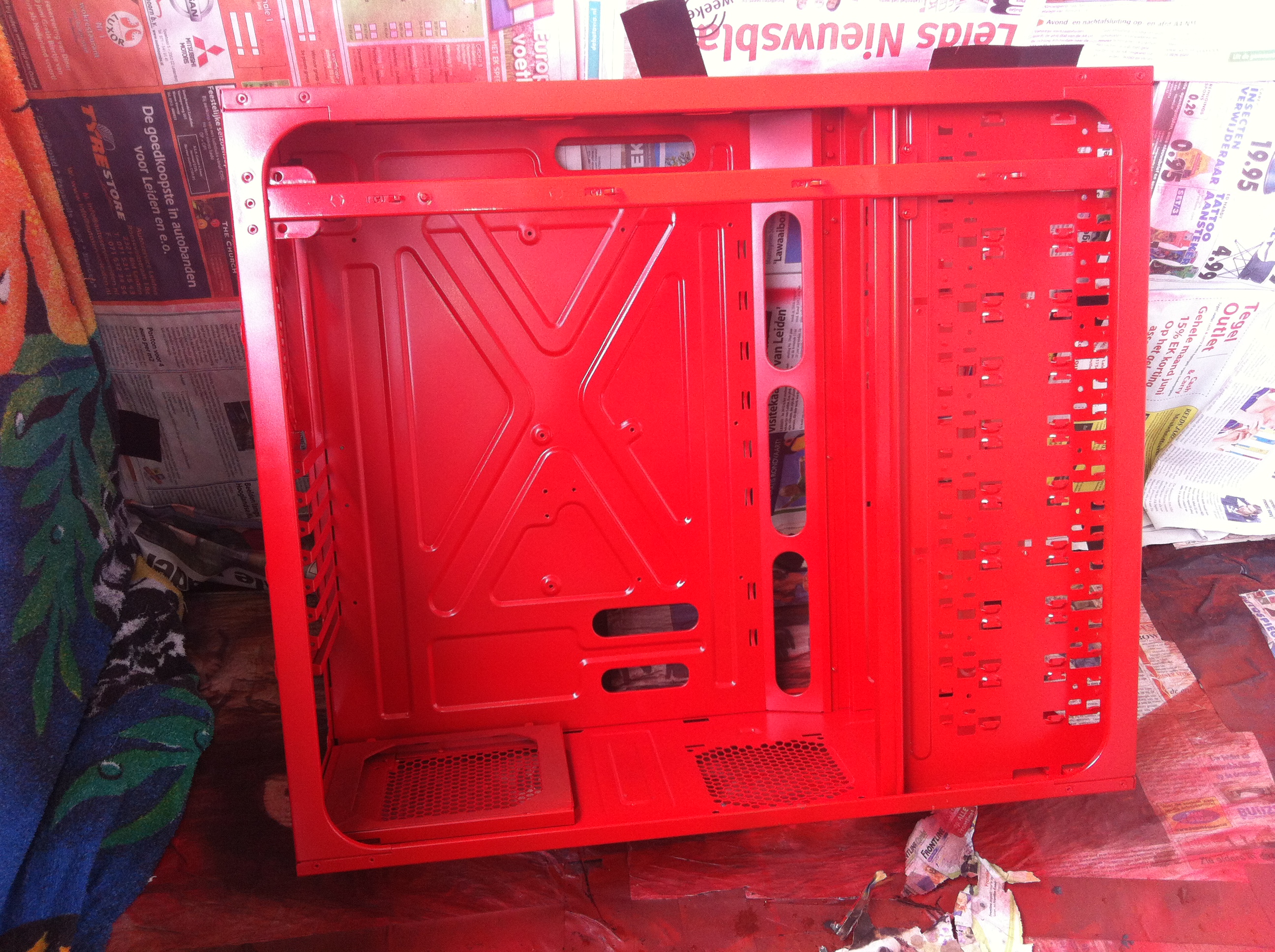

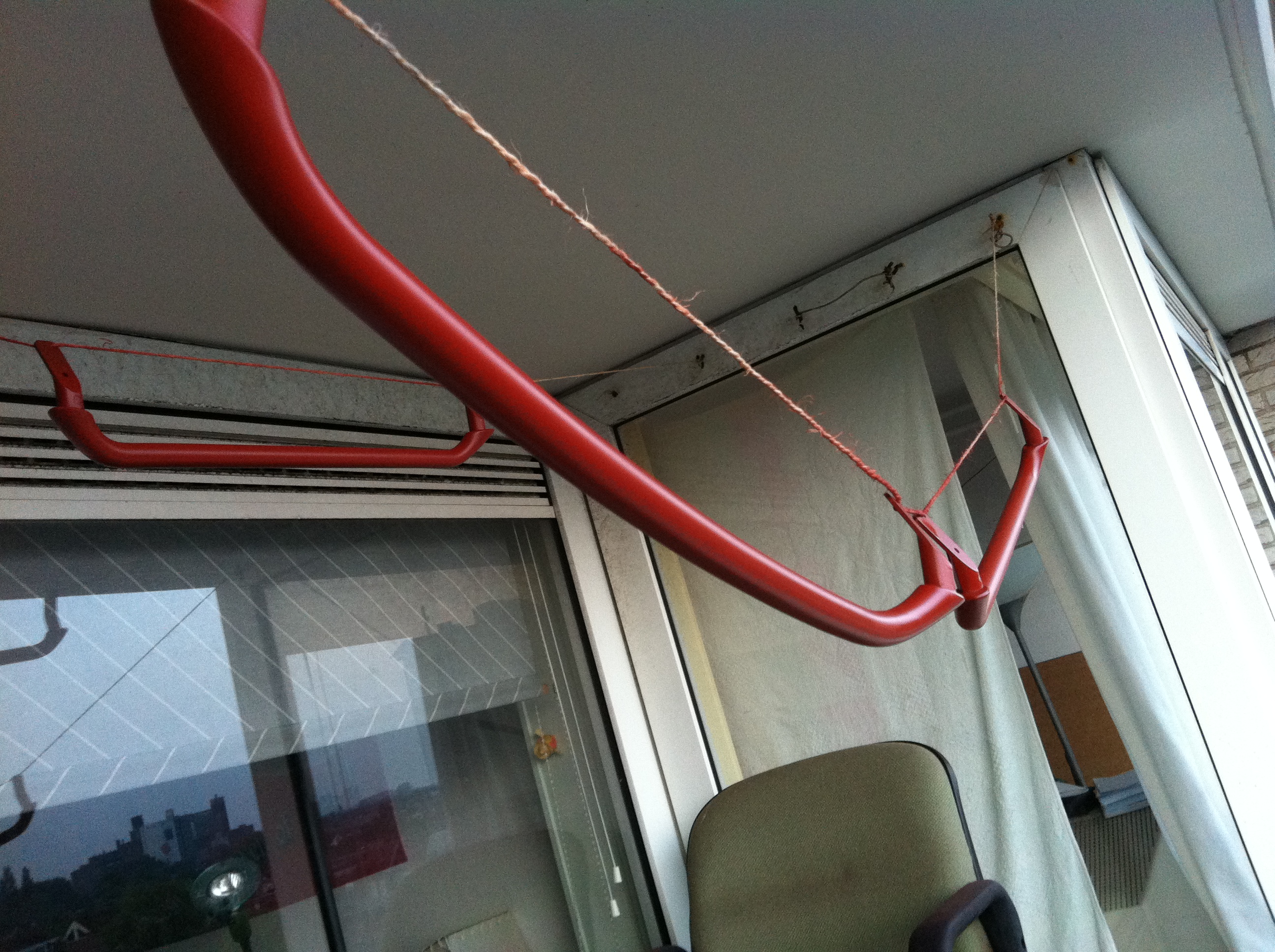

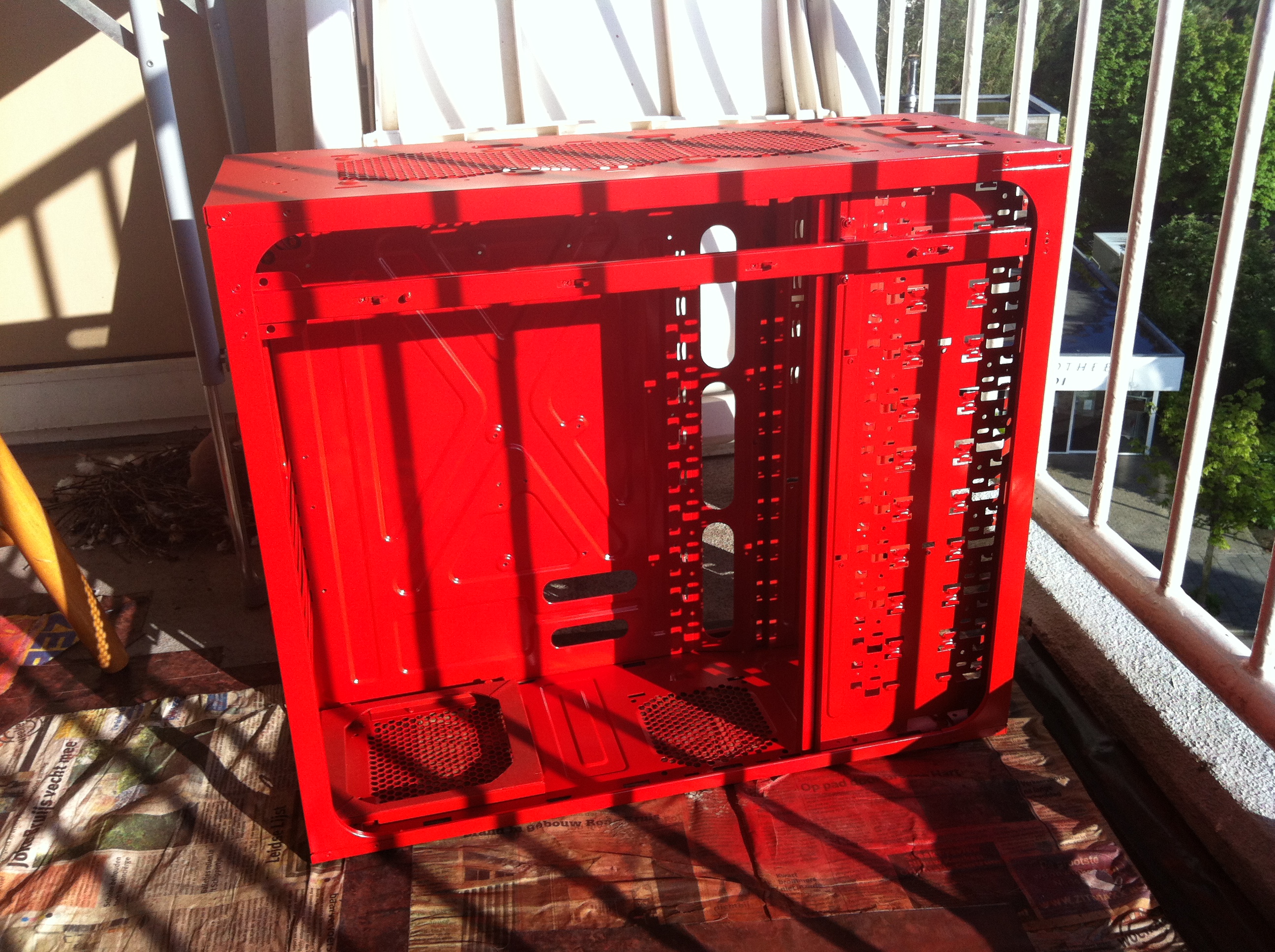

Het plan was om het aluminium frame matzwart te spuiten. Maar de rode primer beviel zo goed dat ik besloten heb om het hele frame rood te spuiten!:




Daarna begonnen met het schuren van het kunststof:




Zoals je ziet heb ik nog een logee op het balkon. En die blijft gewoon zitten lol:



Tot zo ver de eerste sessie foto's van de worklog!

[_ferry_]

Grappig zo, die duif Toestemming -> Casemodding.

[Donool]

Wow, dat rood is mooi! Kan niet wachten op meer foto's! Succes met je casemod

[R0y.]

Die duif maakt het compleet.. succes!

[Haribo112]

Een duif is weer eens wat anders dan een kat
build ziet er goed uit; veel succes!

[Fordox]

heb je die duif ook rood gespoten?

ik ben benieuwd wat je ervan maakt

[MaTr1x]

Ik ben al een heel stuk verder, beter zelfs, ik heb de PC al draaiende, maar heb nog geen tijd gehad om de foto's te uploaden. Dus nog even geduld aub

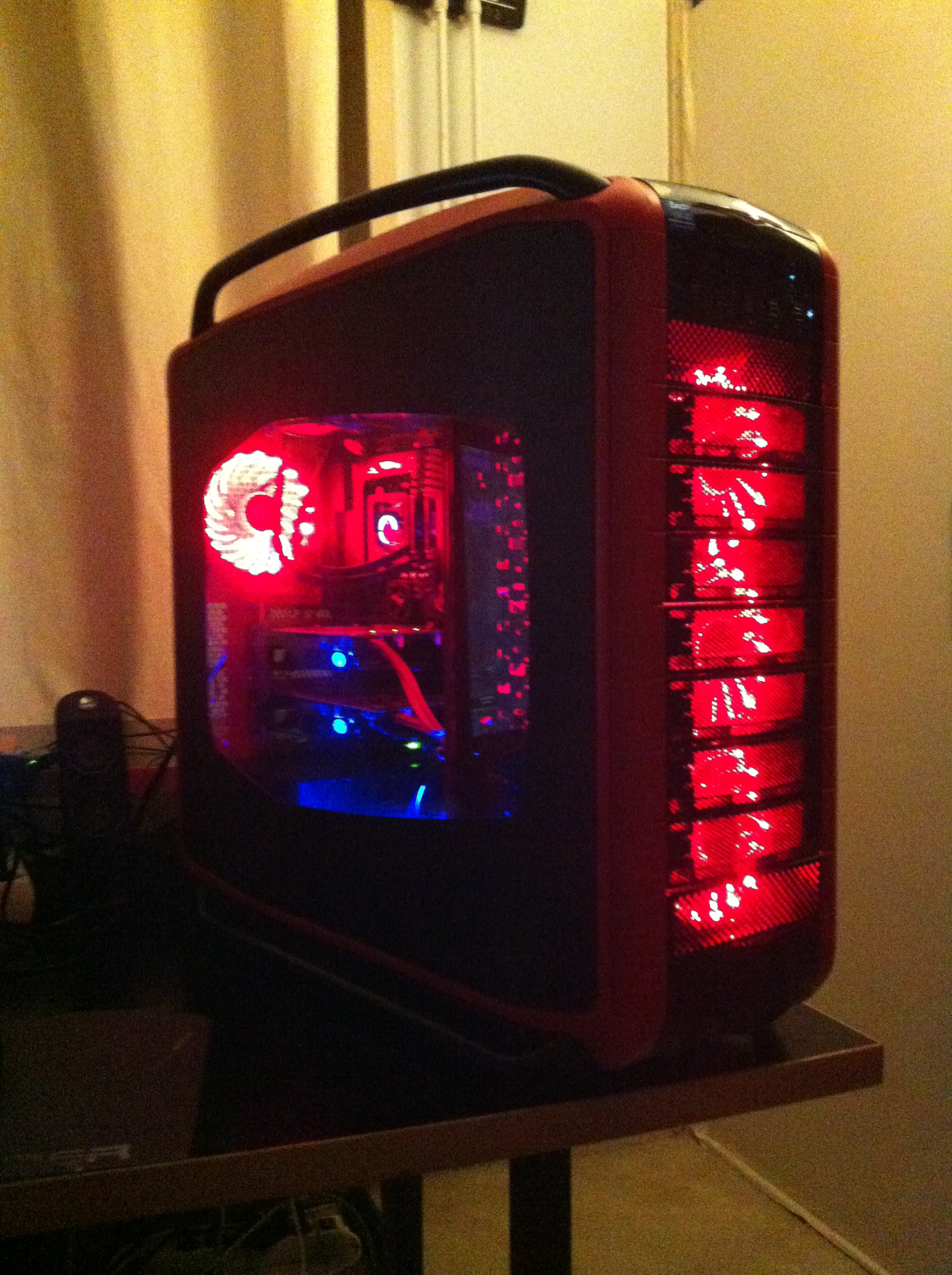

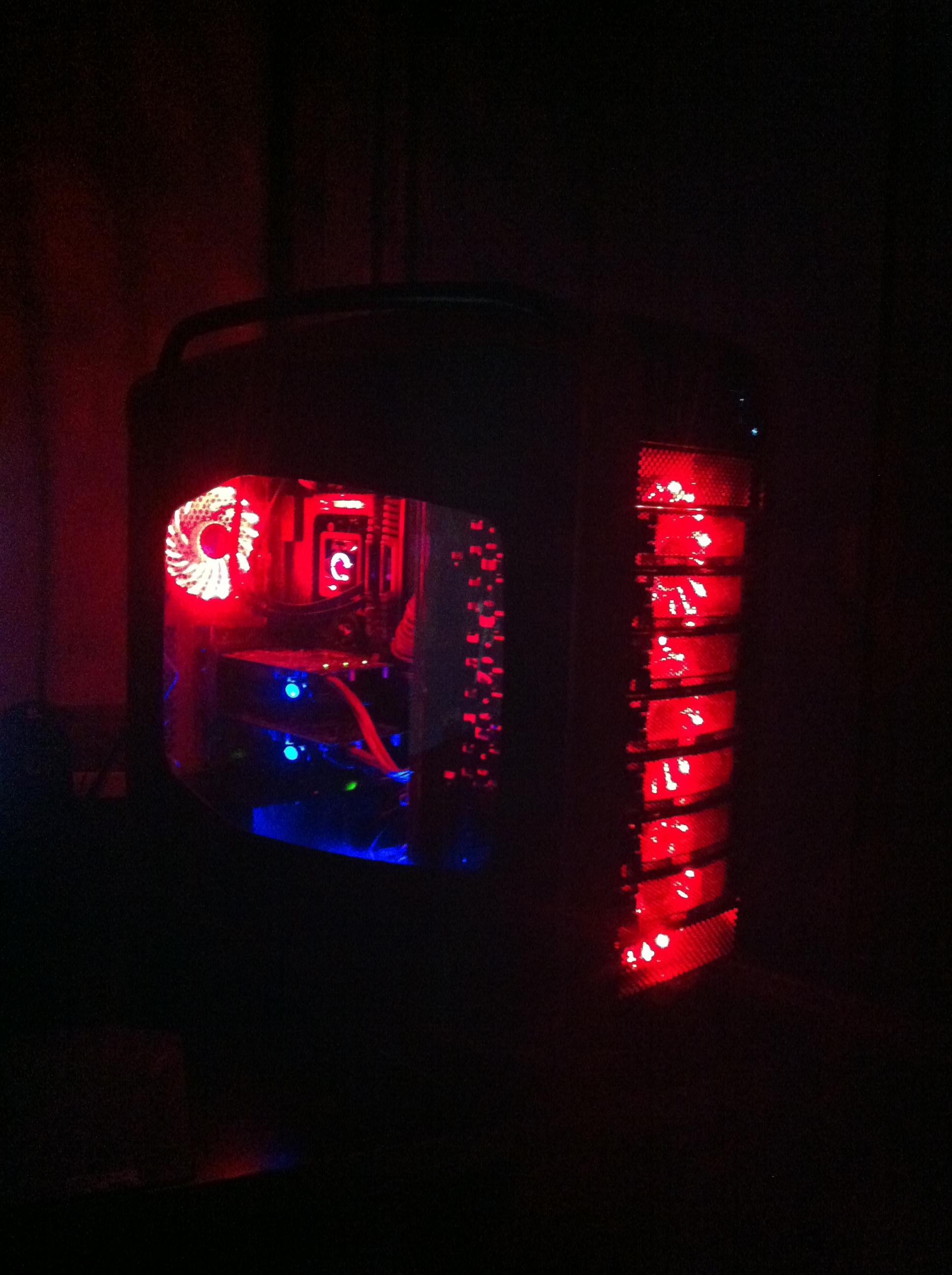

Hier alvast een pic van de case: http://matr1x.nl/cosmos/IMG_0096.JPG

[Axon]

Wauw ziet er heel nice uit!

[Gertjezzz]

Ziet er veelbelovend uit!

Woon je niet toevallig in Groningen?

[w4v3g0d]

ziet er nou al ziek uit, keep it up bro!

+bookmarked

[MaTr1x]

Zo het heeft even geduurd, maar hier dan toch de volgende update:

Ik heb alles netjes laten drogen en vervolgens heb ik de handle bars nogmaals in laagjes gespoten. Ook deze hebben hebben nog 2 dagen gehangen. Ik heb de handle bars binnen neergelegd en ben rustig verder gegaan met de rest. Zo heb ik bijvoorbeeld sommige plekjes van het frame bijgeschuurd en lichtjes bijgespoten.

Nadat de handle bars nog 2 dagen binnen hadden gelegen wilde ik deze verplaatsen maar bleken ze op sommige plaatsen vastgeplakt aan de antislipmatten op me bureau!!! Er zaten allemaal puntjes in de lak en ik moest alles weer #*&*%*# opschuren en bijspuiten. Maar goed uiteindelijk waren die ook klaar Ik heb hier helaas geen foto's van.

(Alle foto's zijn nog steeds klikbaar voor een grotere versie ervan).

Daarna verder gegaan met het plastic-primen van het kunststof (=doorzichtige primer):

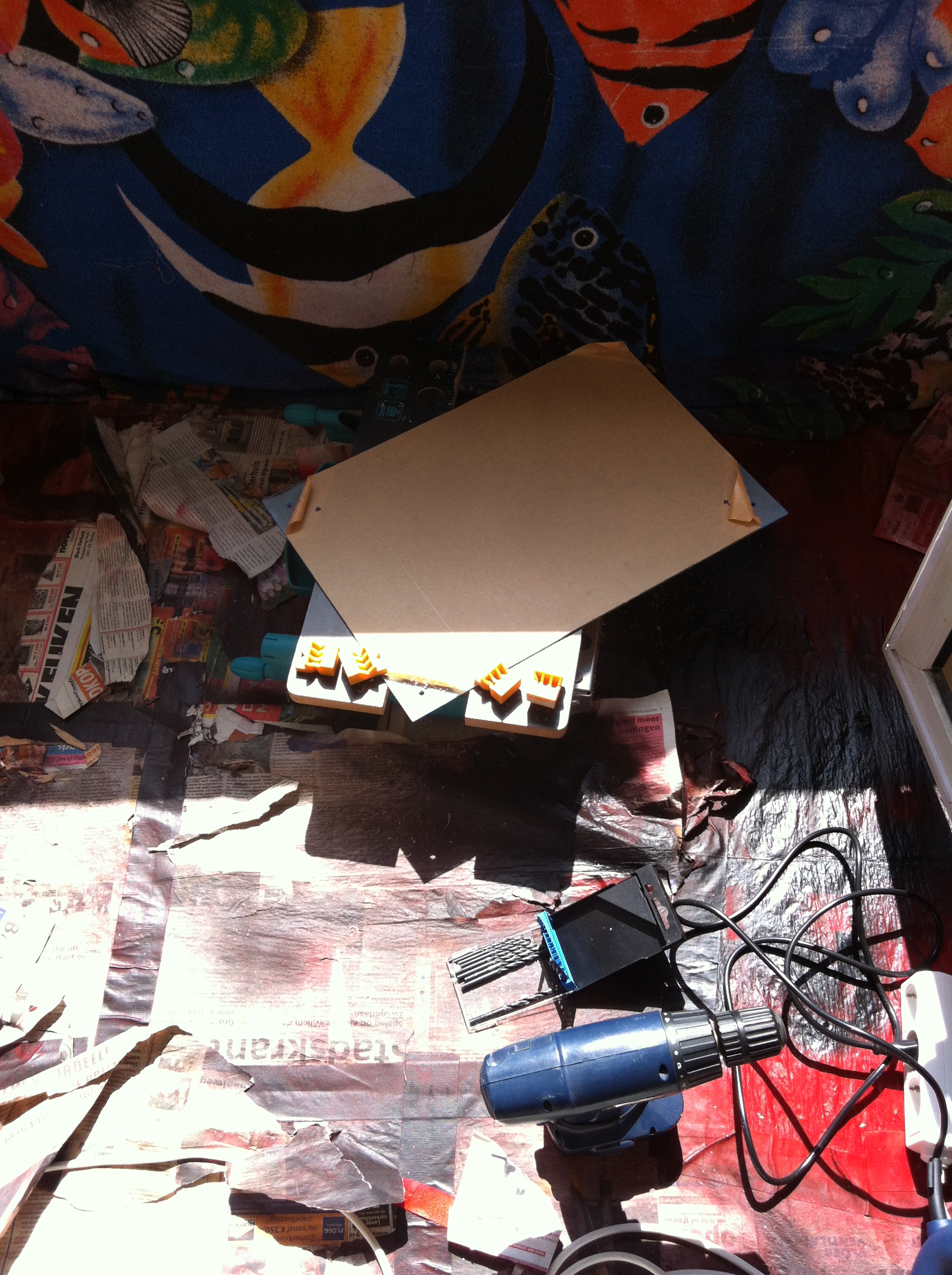

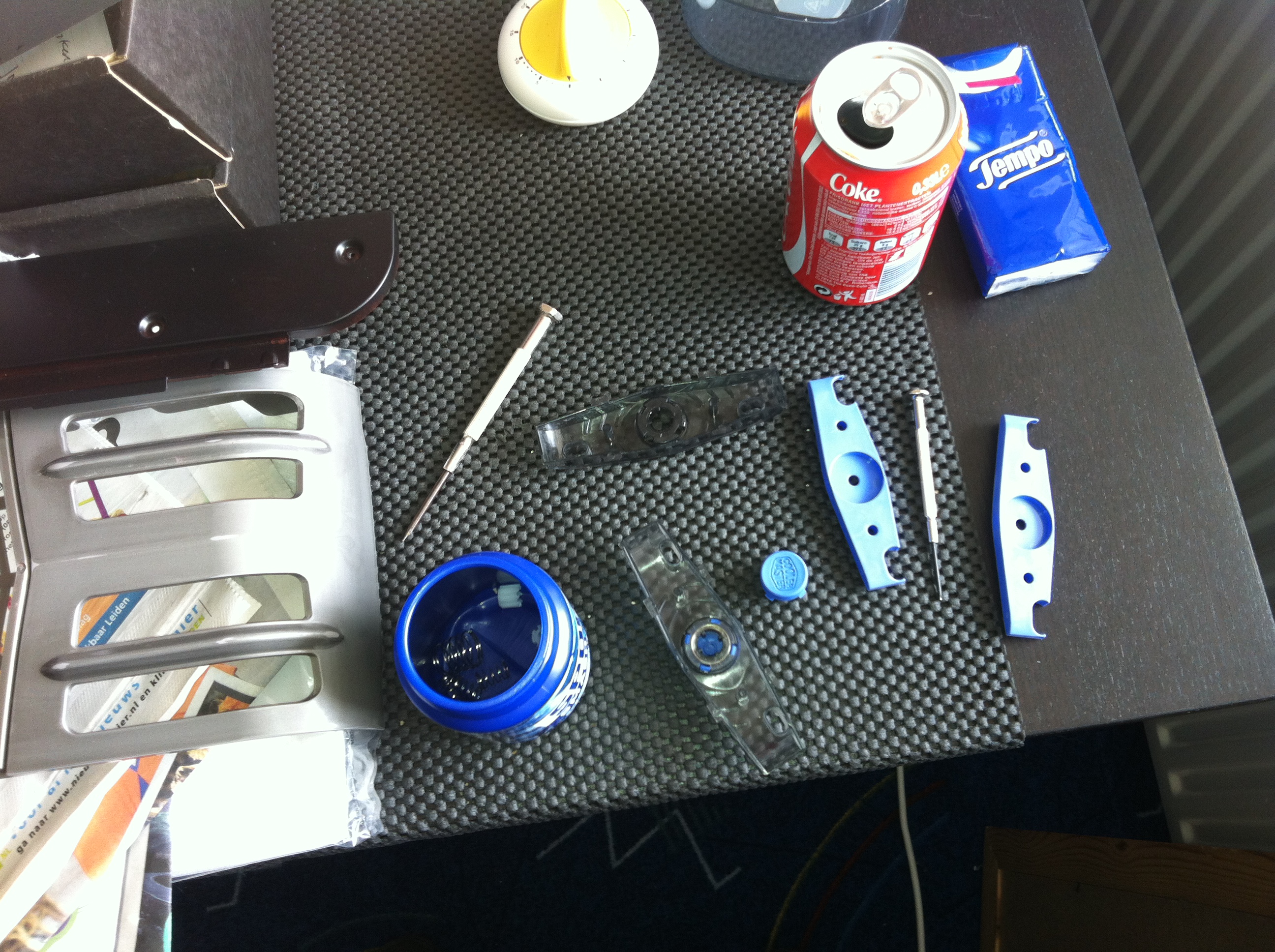

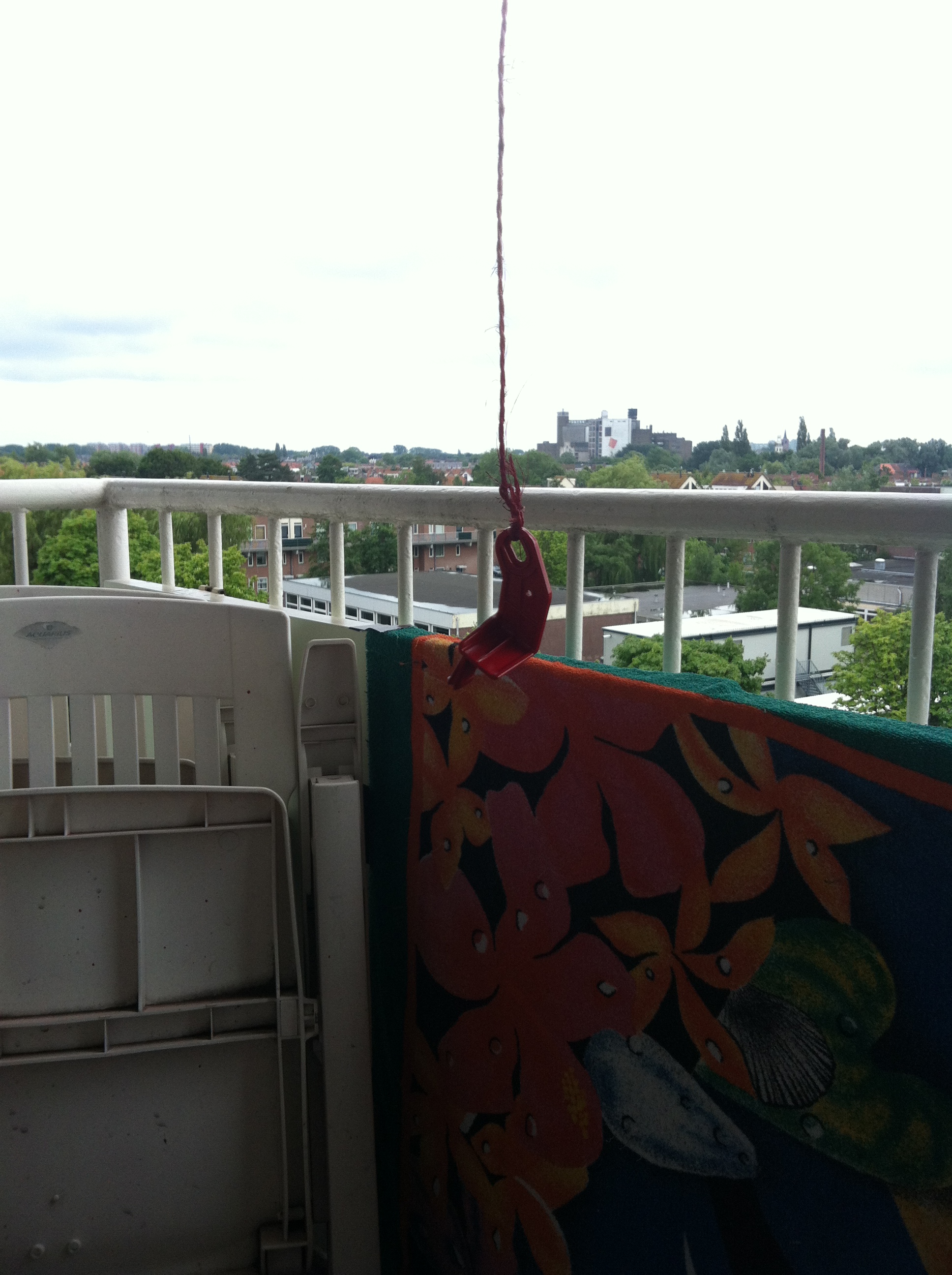

Ook de accessoires worden gespoten. De lock van het linker zijpaneel:

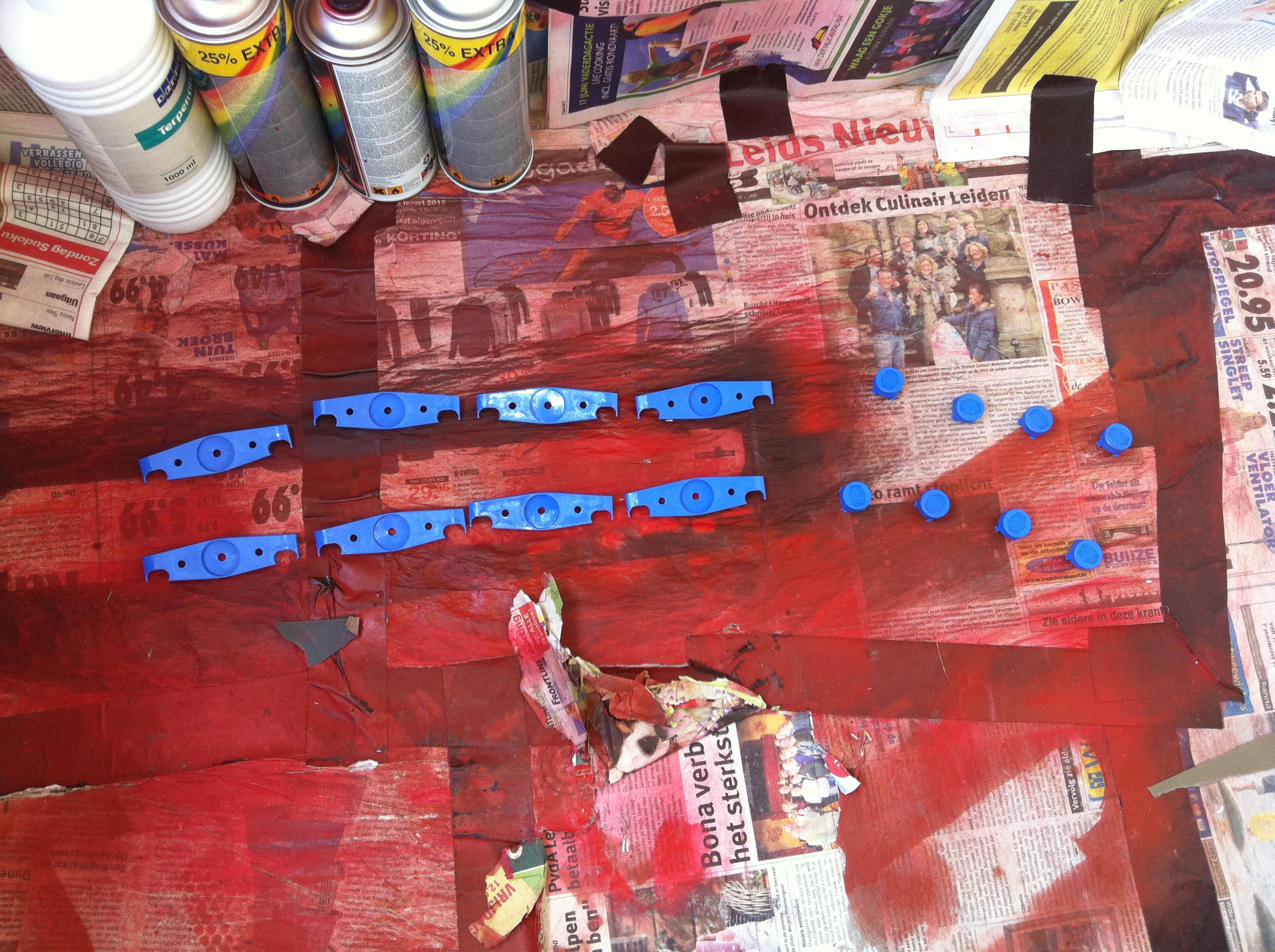

De bevestigingen van de 5.25'' sloten ga ik ook spuiten:

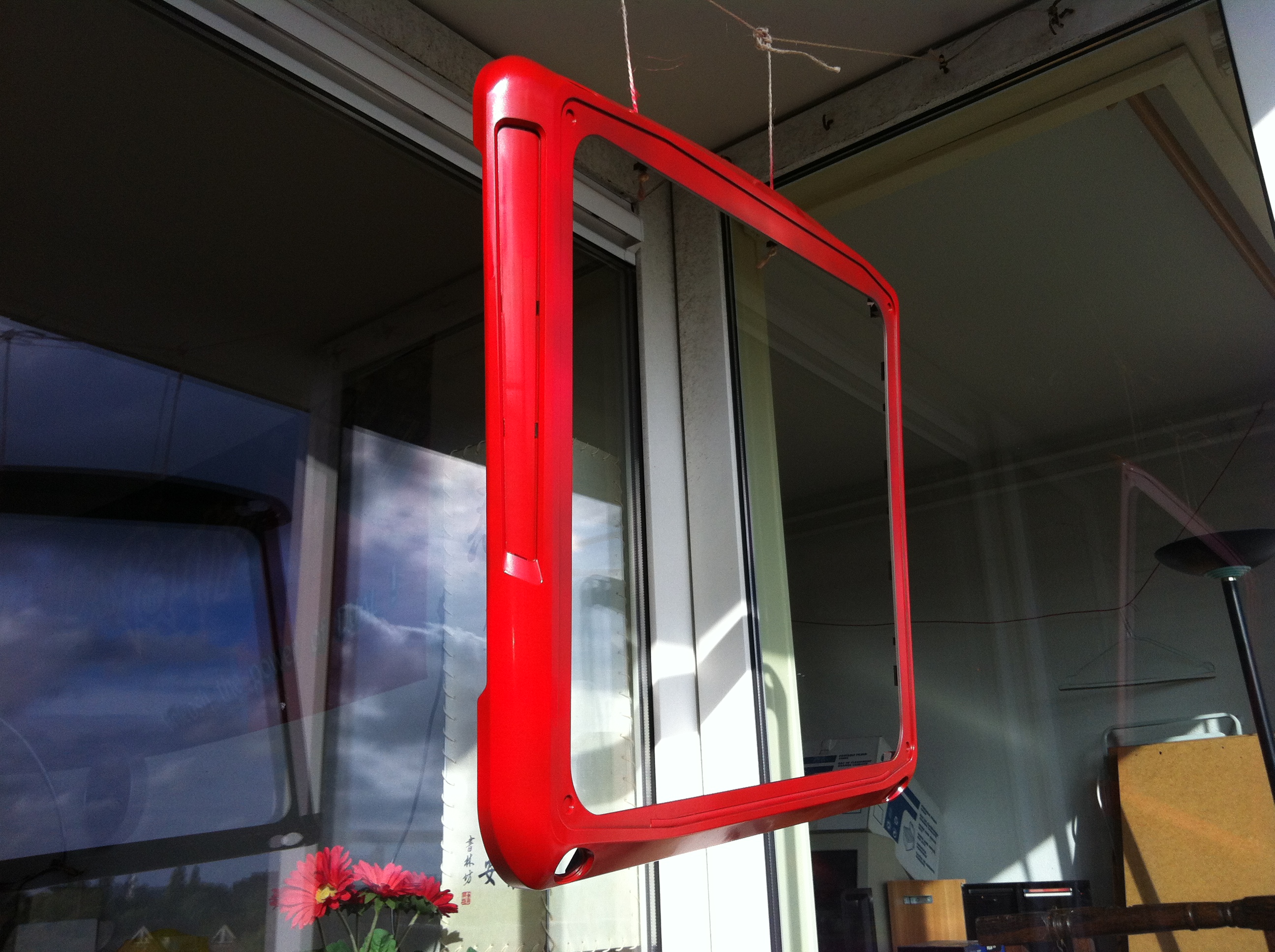

De eerste lichte laagjes rood op de zijpanelen:

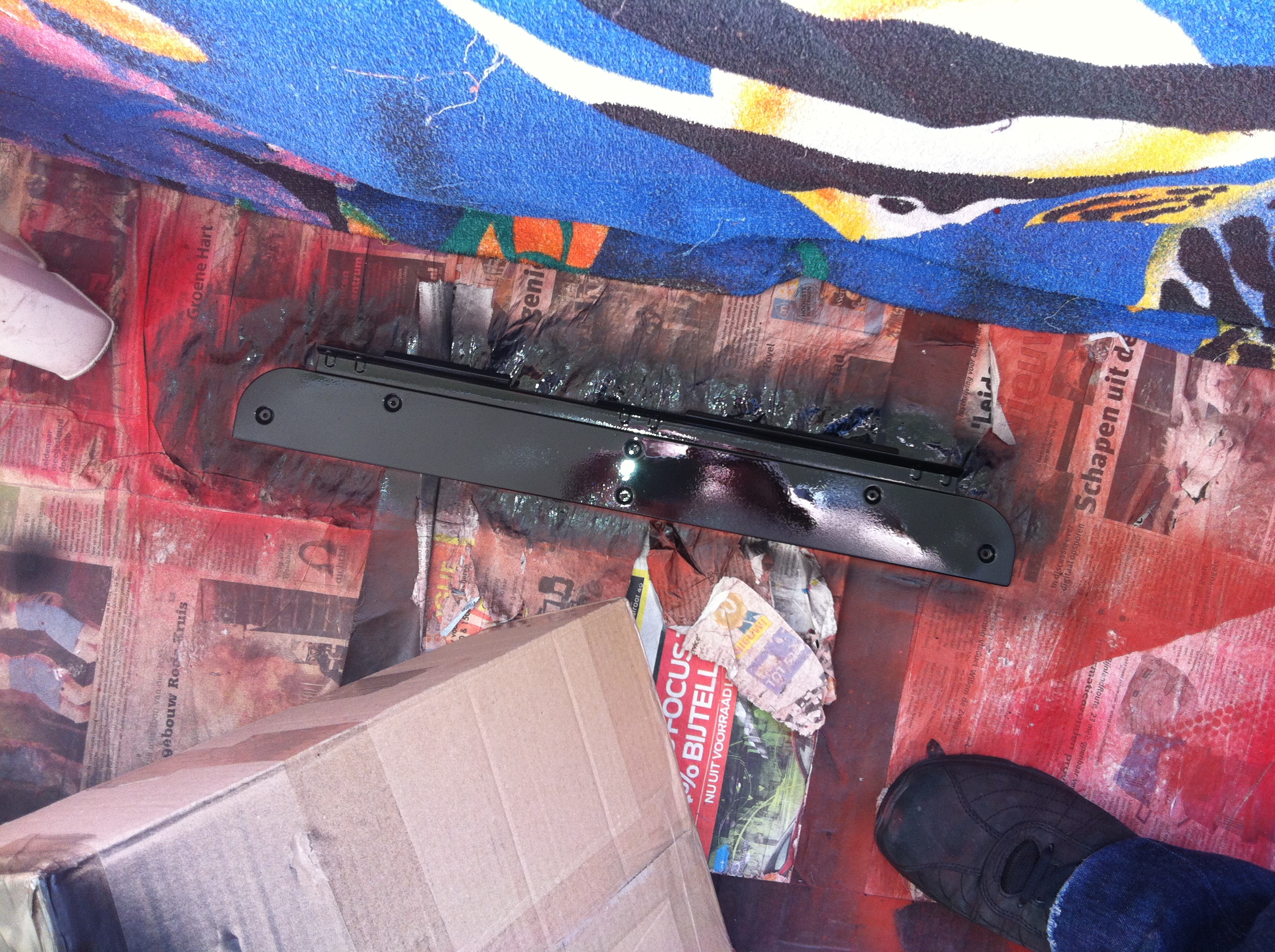

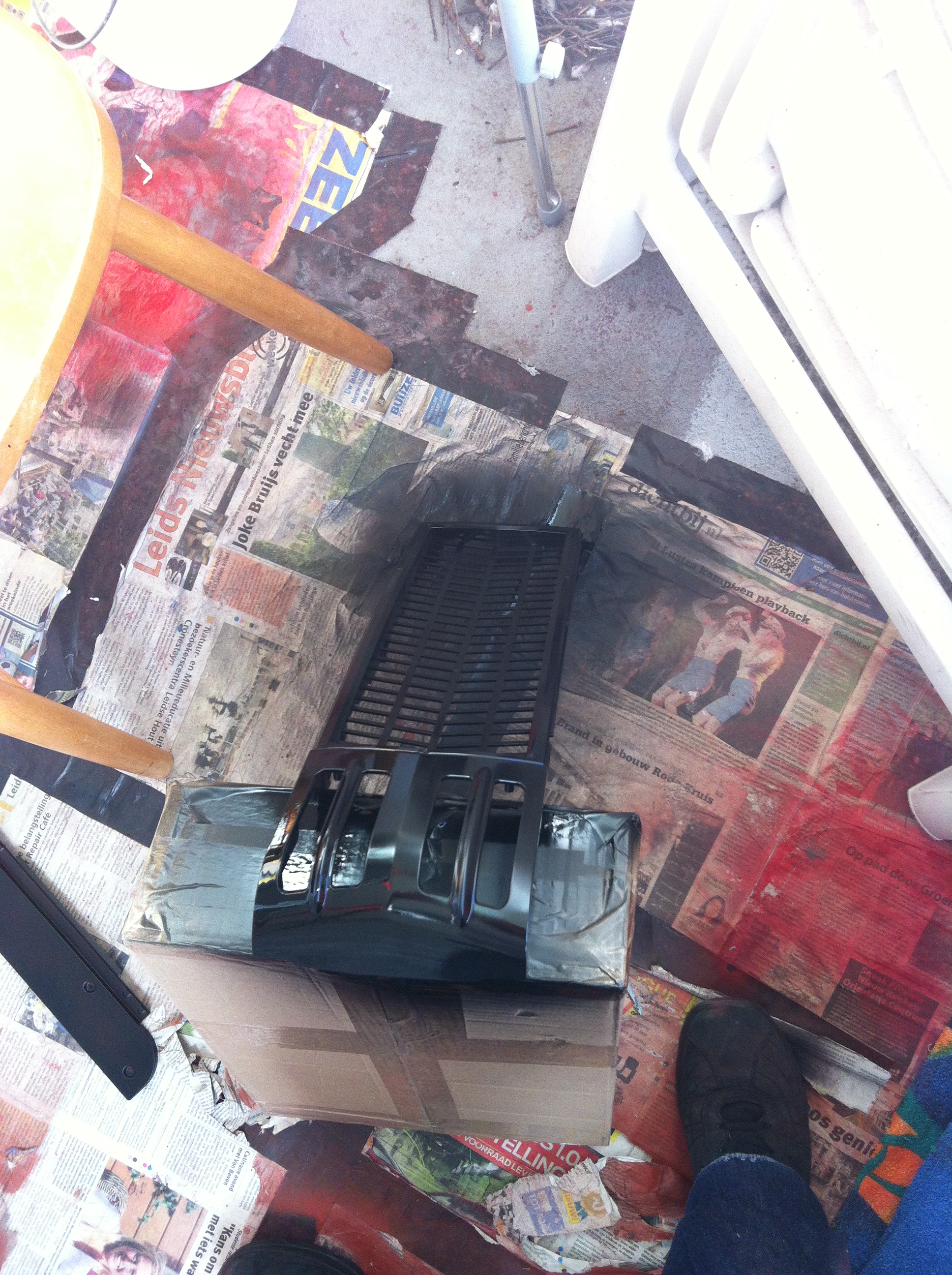

De gespoten matzwarte onderdelen, eerst het (nog natte) bovenpaneel:

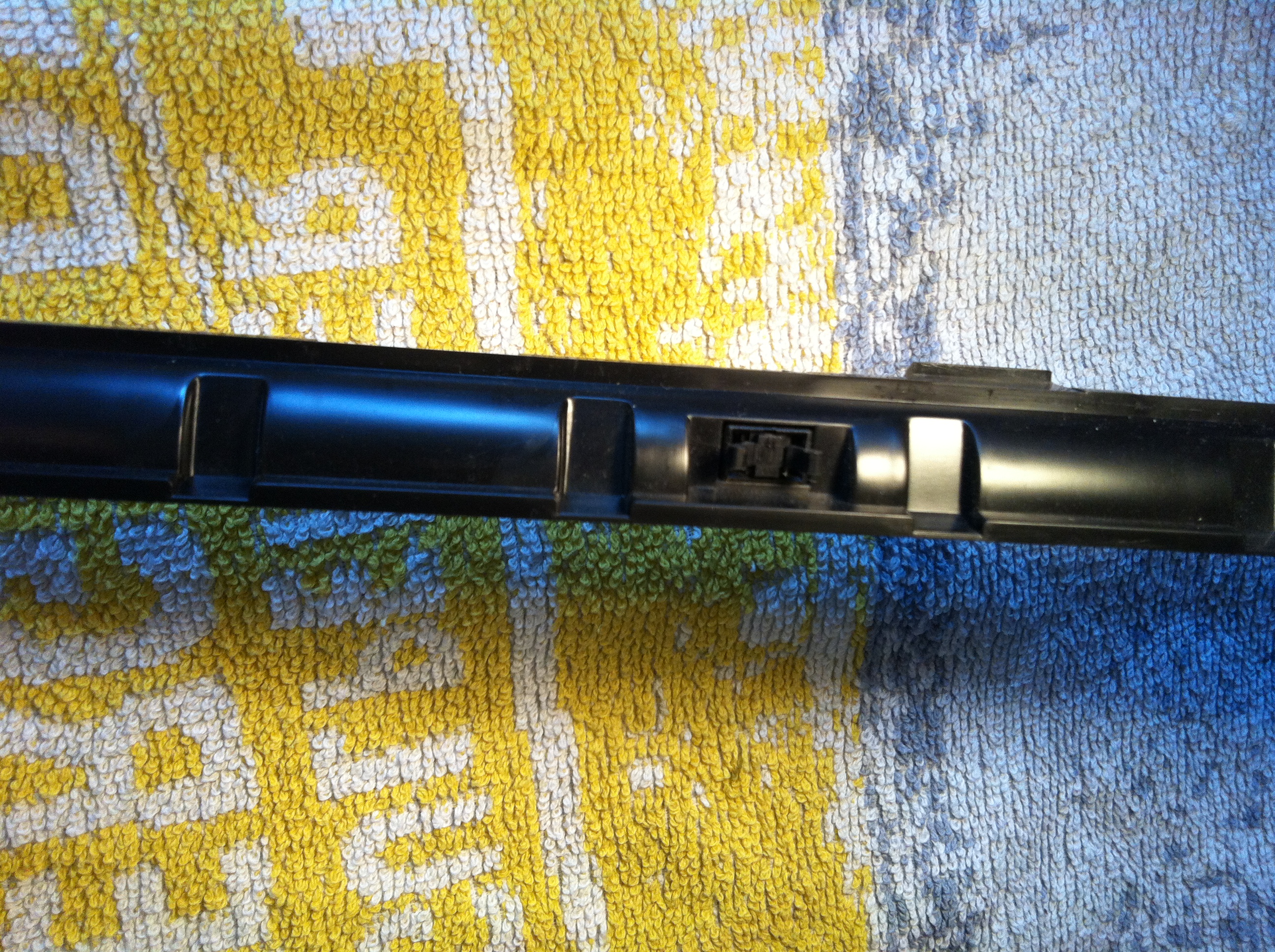

Eén deel van de bevestiging van het rechter zijpaneel ook meegespoten omdat die zichtbaar is door de opening van binnenuit:



Tevens de harde schijf-behuizing gespoten:

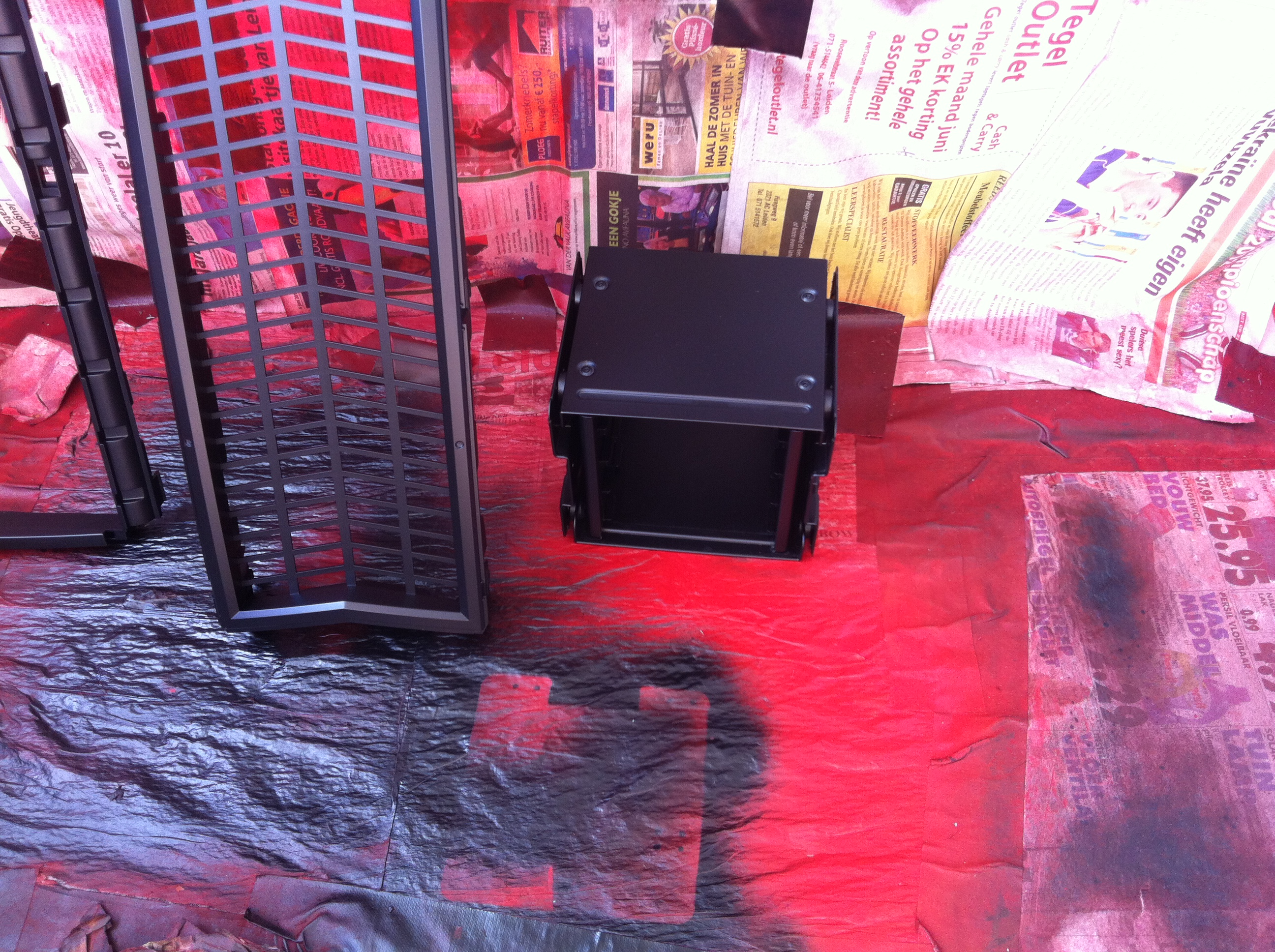

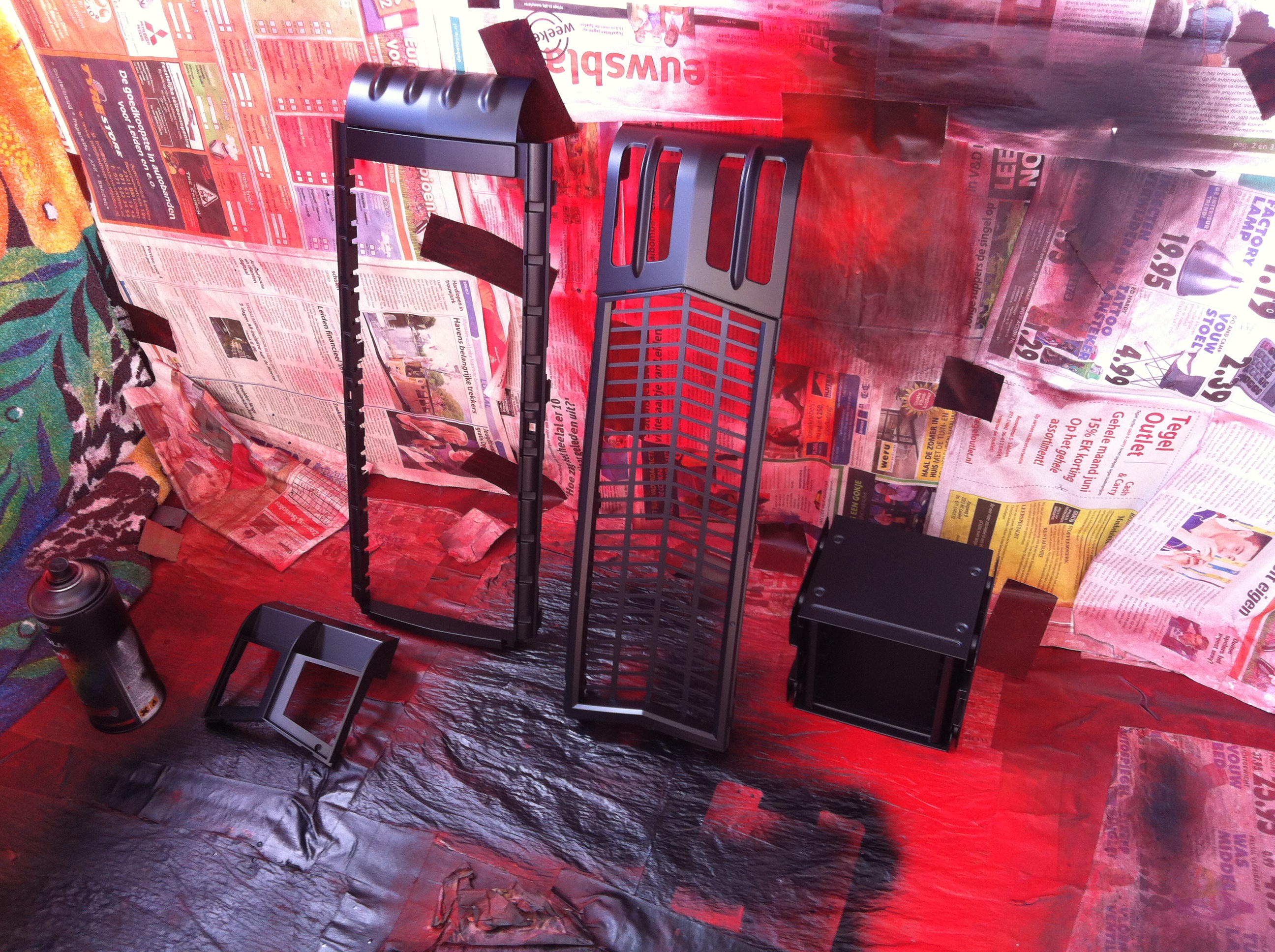

Alles bij elkaar en gedroogd. Tevens het zwarte kunststof van het voorpaneel nog even meegespoten:

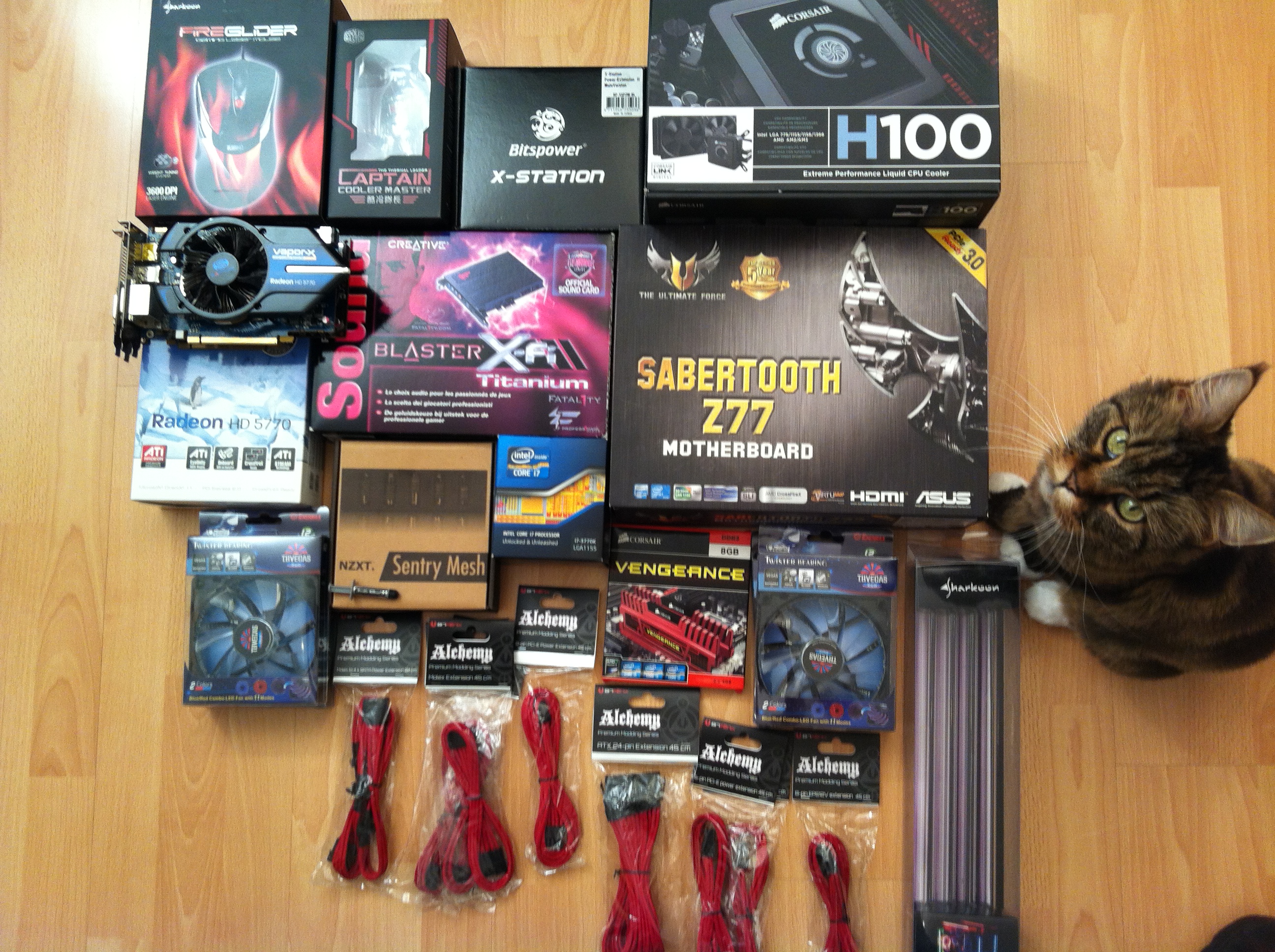

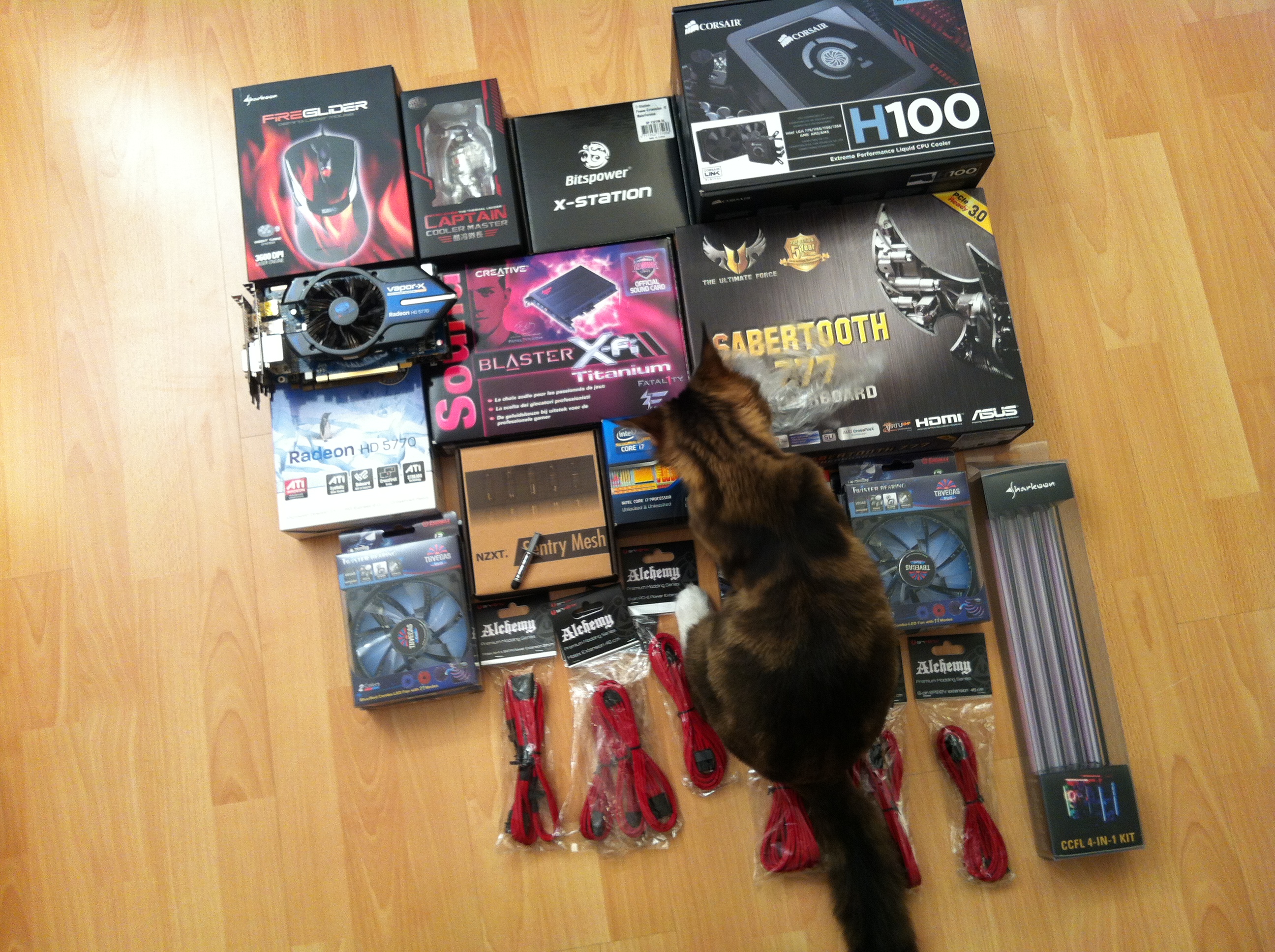

De hardware is ondertussen binnen:



Cheetah smells a Sabertooth

#	Product	Prijs	Subtotaal
1	Asus Sabertooth ASUS Sabertooth Z77	€ 197,-	€ 197,-
5	be quiet! Silent Wings USC, 120mm	€ 15,95	€ 79,75
1	Corsair Hydro Series H100	€ 94,95	€ 94,95
1	Corsair Vengeance CMZ8GX3M2A1600C7R	€ 0,-	€ 0,-
1	Creative X-Fi Titanium Fatal1ty Professional Series	€ 99,90	€ 99,90
4	Enermax UCTVD12A, 120mm	€ 16,20	€ 64,80
1	Intel Core i7 3770K Boxed	€ 301,-	€ 301,-
1	NZXT Sentry Mesh	€ 24,80	€ 24,80
2	Sapphire Vapor-X HD5770 1GB GDDR5 PCIE	€ 0,-	€ 0,-
1	Zalman ZM750-HP	€ 118,99	€ 118,99
Bekijk collectie Importeer producten		Totaal	€ 981,19

Daarnaast nog wat rode BitFenix verlengkabels, een Bitspower X-Station Power-Extension II en wat ccfls. Niet op de foto te zien zijn de be quiet! fans en de psu. Vier be quiet! fans komen als push-pull op de 240mm radiator, de 5e fan komt als extra outtake naast het rad. Drie Enermax fans fungeren als intake aan de voorkant en eentje als outtake aan de achterkant.

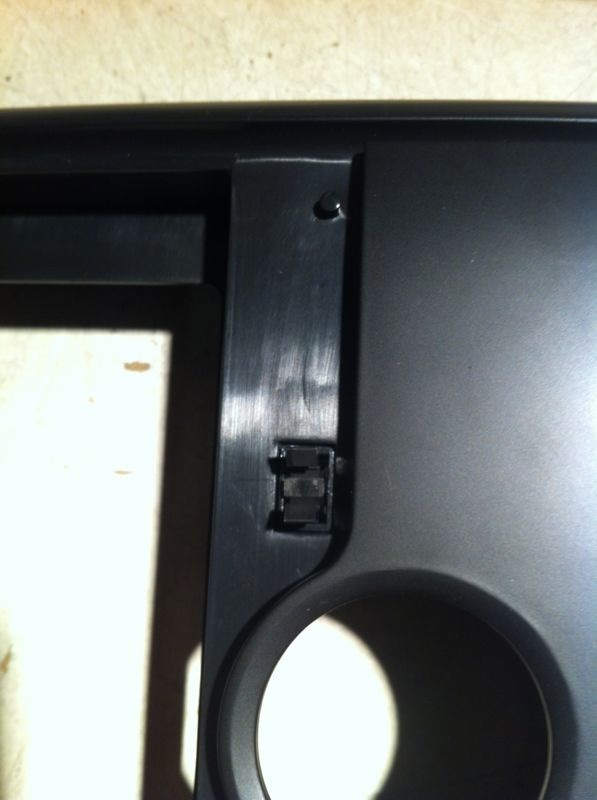

Omdat het slotje van het linker voorpaneeltje kapot was gegaan, ben ik op zoek gegaan naar een vervangend slotje. Helaas gaf Cooler Master aan deze niet meer te kunnen naleveren. Mijn neef werkend bij JPF Computing (o.a. distributeur van Cooler Master) gaf de oplossing, hij heeft nog een Nexus staan met eenzelfde soort slotje:



En het past, bedankt Mike:



En hij had nog een leuk presentje:

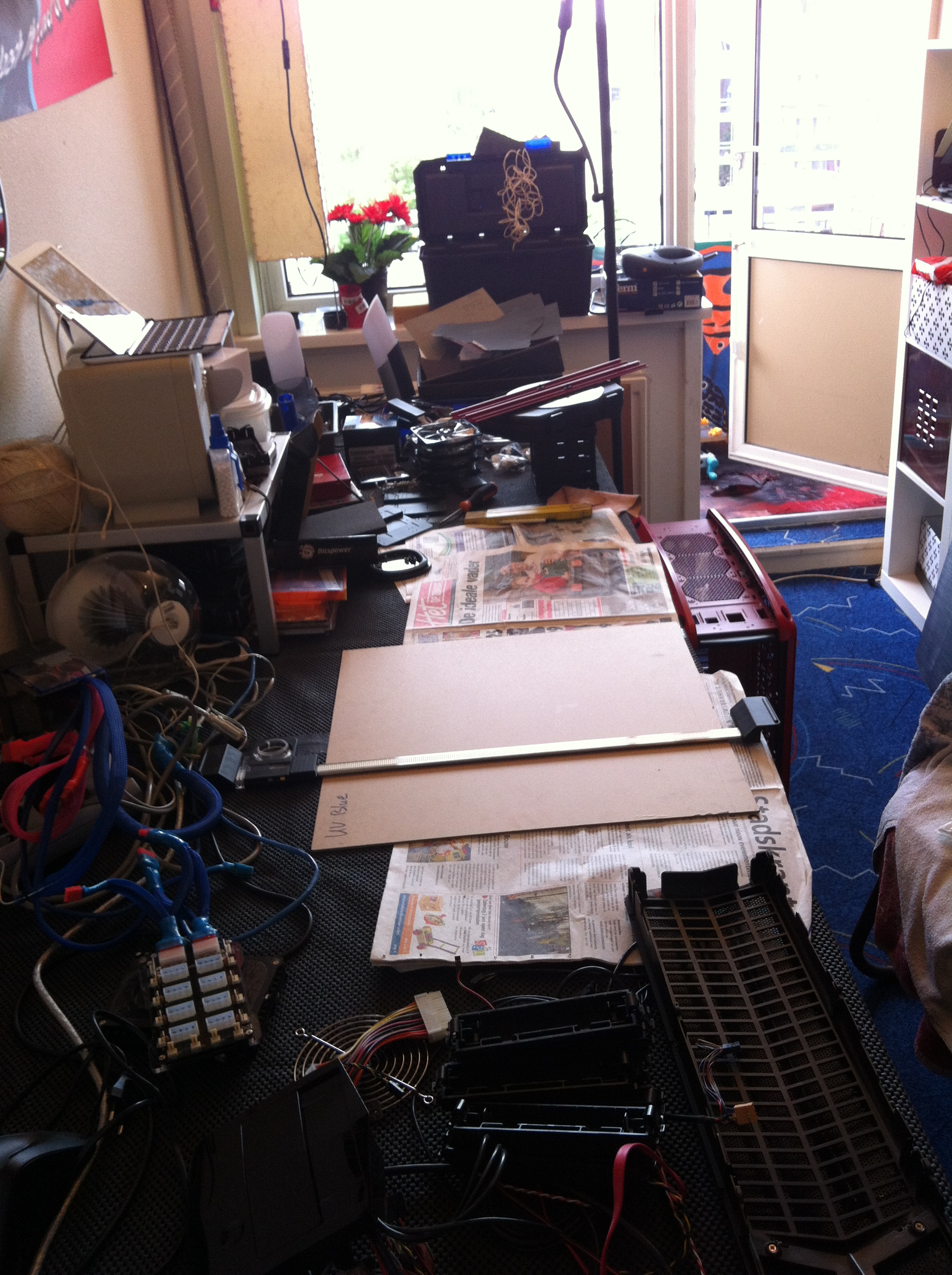

En weer aan het werk, het passend maken van het plexiglas, eerst het aftekenen:

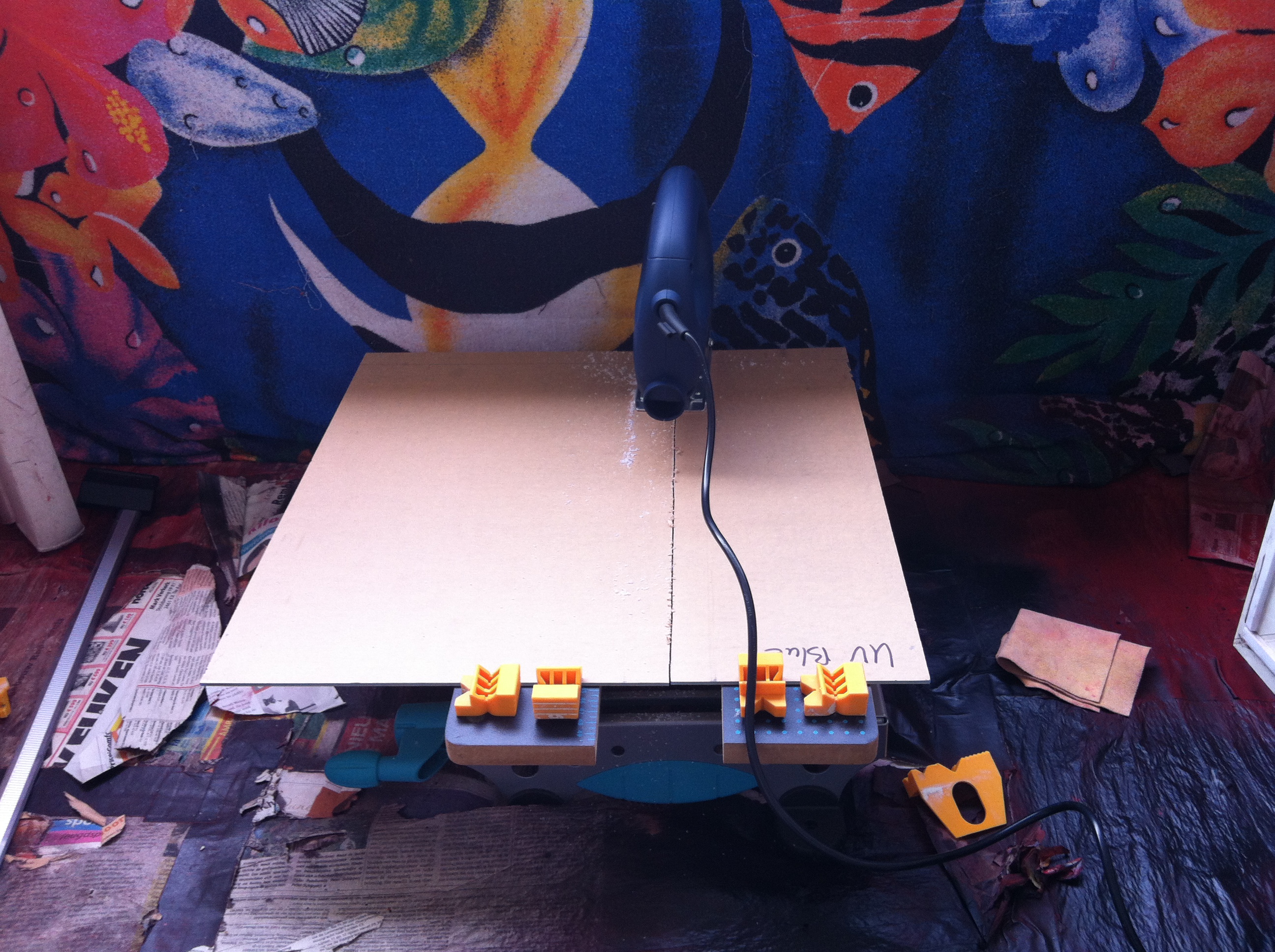

Het zagen:

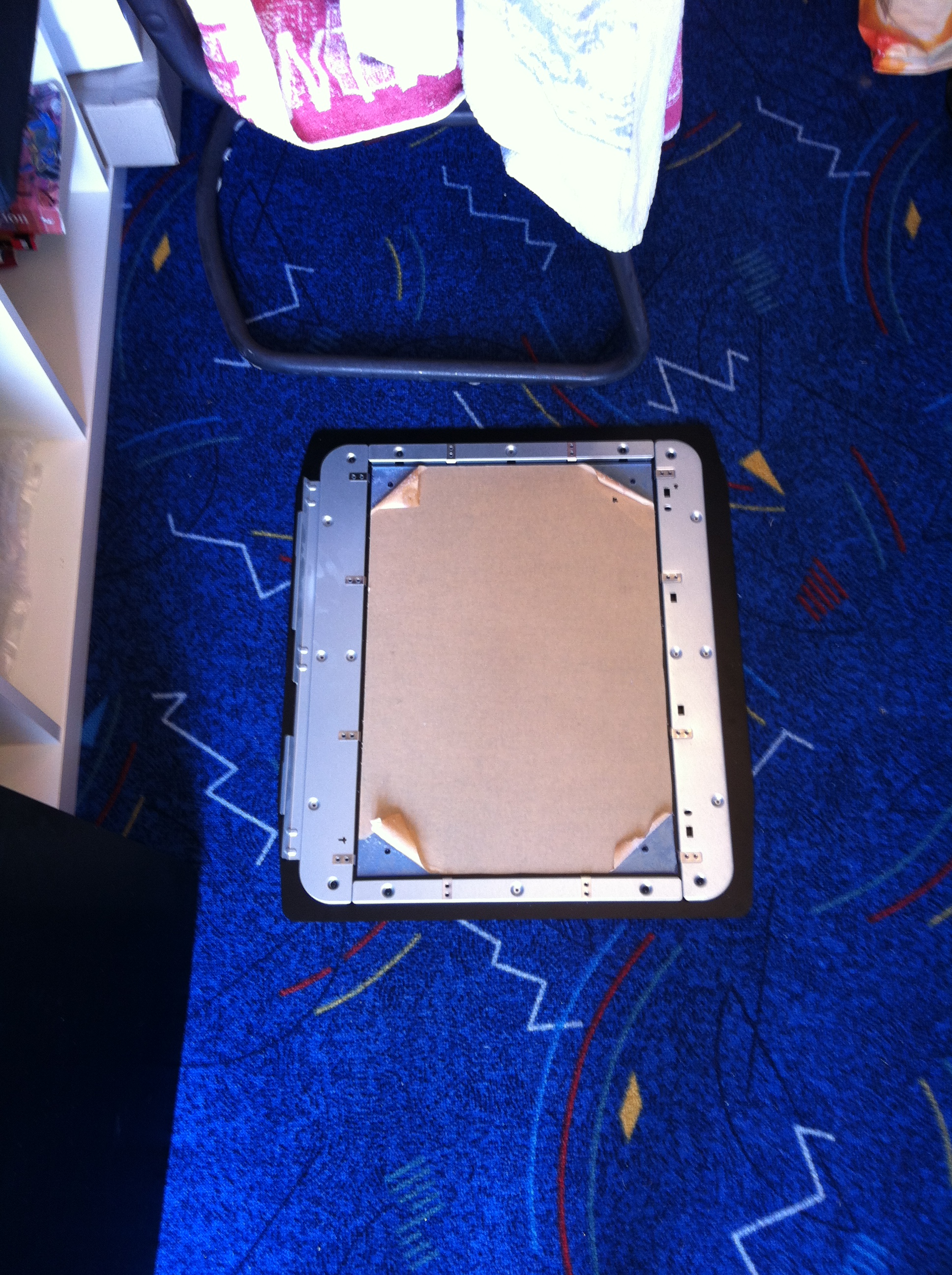

Het uitboren, steeds met een ietsje groter boortje boren zodat het straks precies om de vier originele bevestigingspunten valt:



En het past:

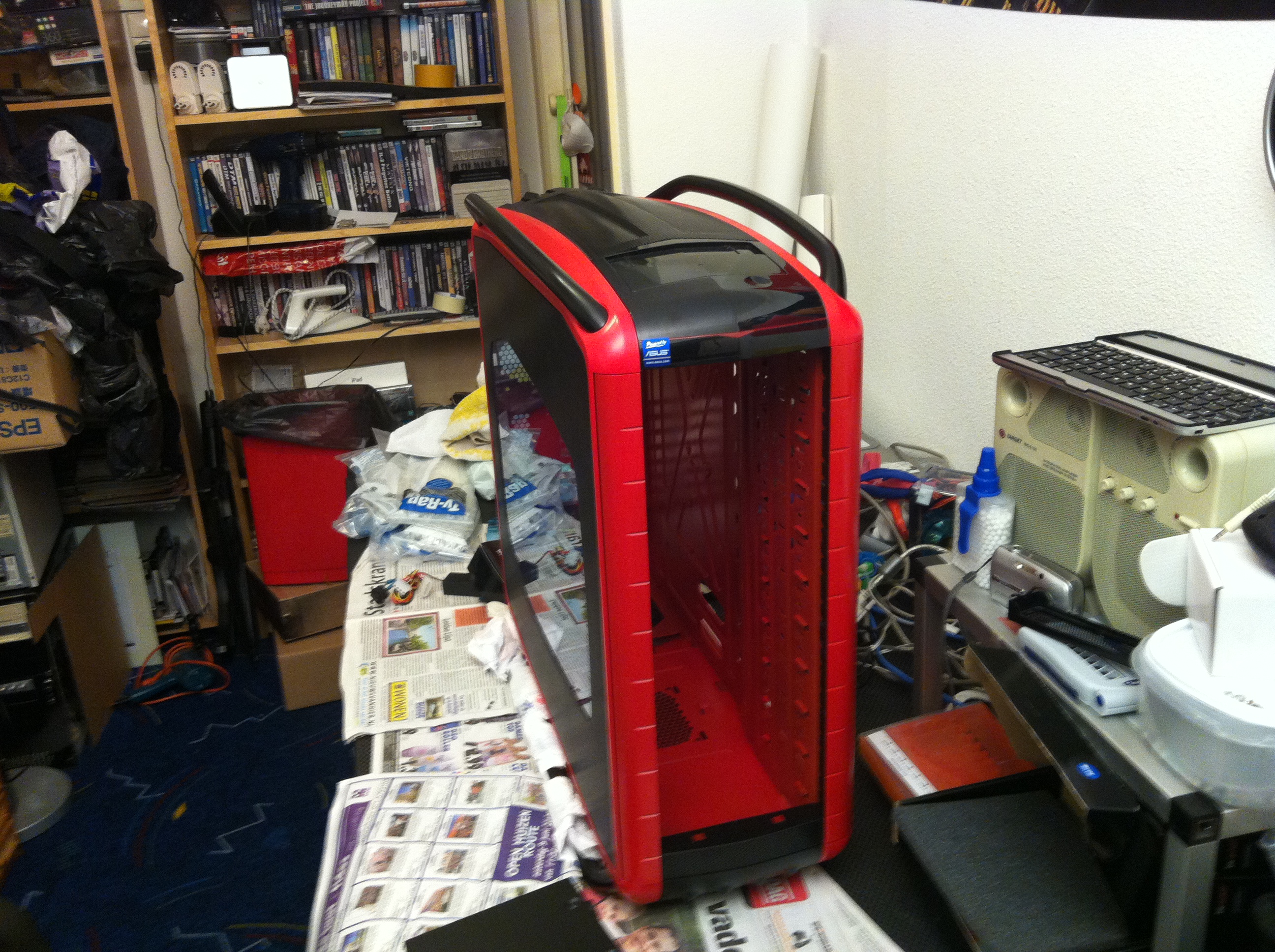

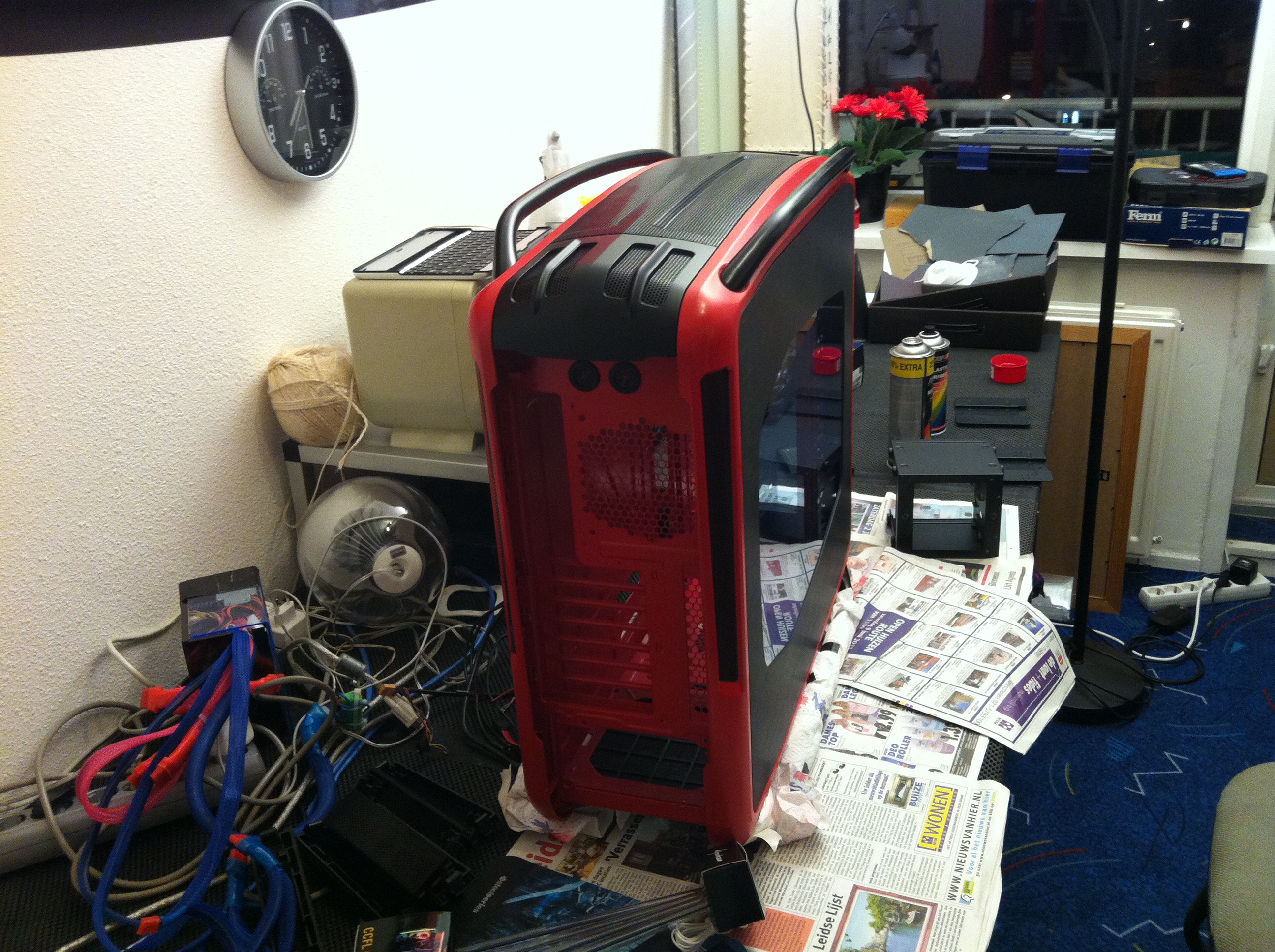

De behuizing alvast in elkaar gezet om te kijken hoe het eruit ziet:





Helaas is er aan één kant van het plexiglas nogal wat lijm blijven zitten van het beschermende papier dat erop zat. Ik krijg het er niet af met water en zeep. Je schijnt het te kunnen verwijderen met WD-40/terpentine/zippo lighter fluid/fingernail polish/acetone/citroen met tafelzout. Wat hebben jullie wel eens gebruikt?

Vervolgens de hardware ingebouwd, de H100 pomp op een Zalman Fanmate 2 @ 100% aangesloten omdat deze inderdaad zoals de meesten herrie maakt als je 'm gewoon op de psu aansluit. Sorry voor de slechte foto's:




De CPU draait op het moment @ 4.3GHz @ 1.2V
De VGA's draaien @ 933MHz core en @1333MHz mem @1.125V

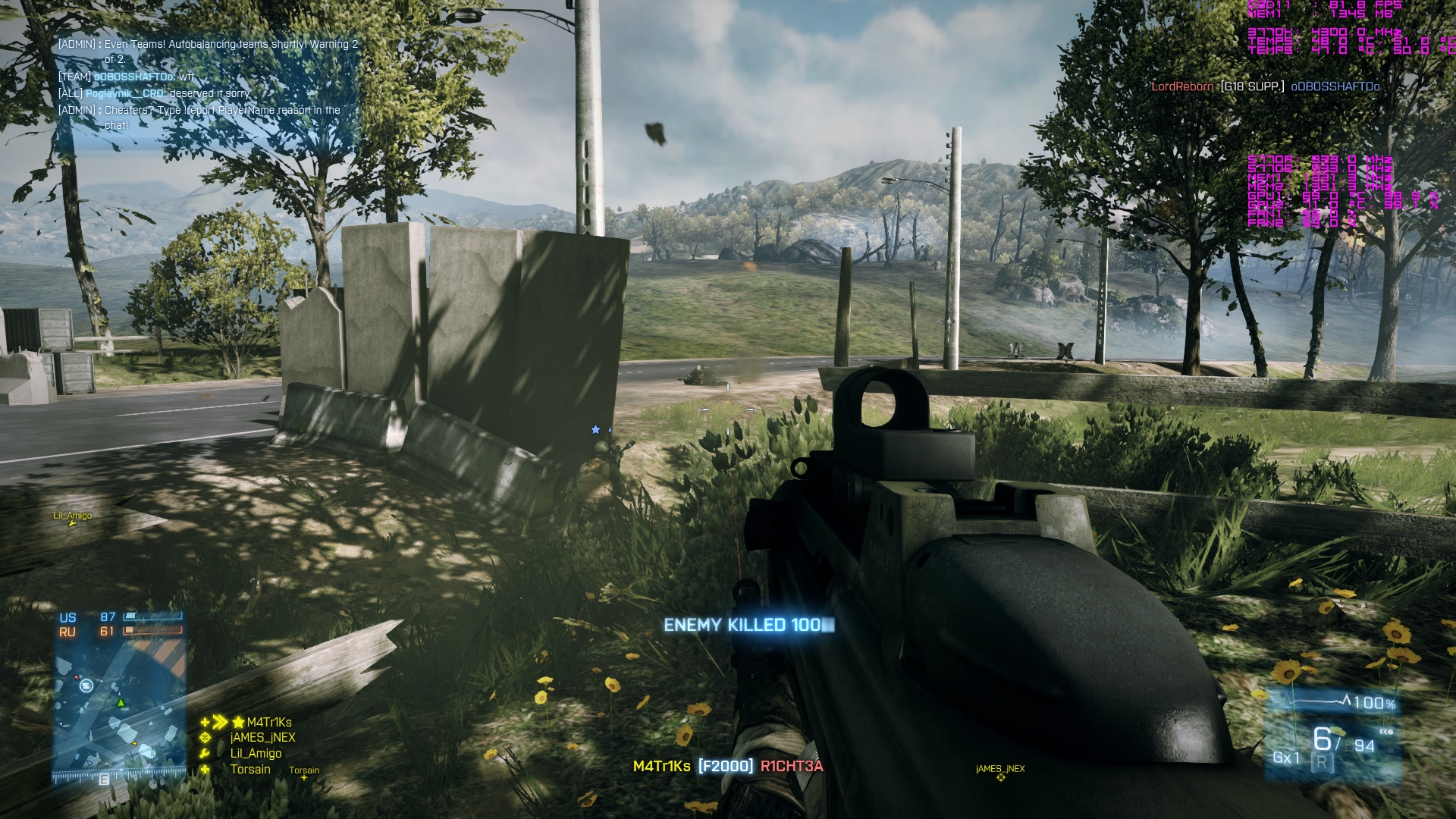

De temps van de vier cores van de i7 schommelen tussen de 50 en 57 graden tijdens Battlefield 3. Dat is met de 4 rad fans + outtake op halve snelheid geregeld via de NZXT Sentry Mesh fancontroller aan de voorkant. Op de screenshot zijn ze de temps nog niet @max.



Nog te doen: Een GTX670/680 kopen, plexiglas cleanen, de kabels nog beter wegwerken, de UV ccfl's plaatsen, een plekkie zoeken voor de Bitspower Power Extension, kijken wat ik met het logo ga doen, nog 2 Cosmos S 5,25" bezels scoren, want ik mis er nog 2, zitten nu 2 andere in, heeft iemand er nog 2 liggen??

[FCC]

Erg mooi!
Lijmresten op je plexi kan je weghalen met wasbenzine, dat is lekker goedkoop. Pak een keukenrol en een fles wasbenzine en ga vooral rustig te werk
Succes verder!

[Asphiax]

Erg lekkere case man! Dat rood met zwart is zooo vet!
Ga je nog wat intern werk doen?

[MaTr1x]

Thanks. Ja ik wil nog wat bedenken hoe ik de voeding en/of de kabels beter ga wegwerken. En de rechterkant zit propvol met (te) veel kabels.
