[CiP]Silencer²

[Cheezus]

In 2007 heb ik hier mijn Casebuild silencer laten zien: Silencer.
Toen ik zo'n 2 jaar geleden een nieuwe pc kocht dacht ik dat een high-end kast met stille componenten ook wel voldoende zou zijn (Antec P-183 met scythe s-flex fans @ 600 rpm) maar het verschil was toch een stuk groter dan ik dacht..
Alhoewel de originele silencer nog steeds z'n werk als stille pc doet wil ik toch een verbeterde versie maken die wat beter geschikt is voor een high-end systeem.

De uitgangspunten zullen grotendeels hetzelfde blijven:
- geen direct sound-path, alle geluidsbronnen zullen eerst een hoekje om moeten voordat ze naar buiten kunnen komen
- Function over form, qua uiterlijk wordt het voornamelijk een grote witte doos wel zal ik zowel intern als extern de afwerking een stuk strakker proberen te krijgen

Wat zijn dan de verbeterpunten in versie 2?
- Verbeterde airflow tbv een high-end systeem
- Makkelijker hardware in/uit bouwen
- Nog stiller (hopelijk)
- Zoals hierboven al genoemd: de afwerking
- m-ATX ipv ATX

Ik ga uit van een m-ATX systeem omdat ik eigenlijk altijd full-atx borden kocht om daar vervolgens alleen een VGA en een geluidskaart in te stoppen: dat past ook wel op m-ATX en dat scheelt weer wat hoogte
Dit keer ben ik eens begonnen met een plan, om zo van te voren al achter een hoop (on)mogelijkheden te komen. Na een paar case-builds begin je het wel te leren
In sketchup heb ik nu het complete ontwerp uitgewerkt en dit moet het ongeveer worden:

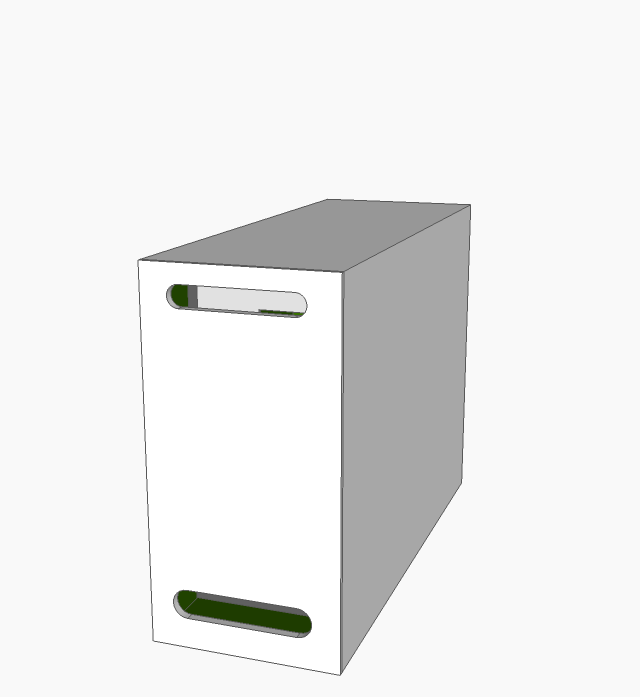

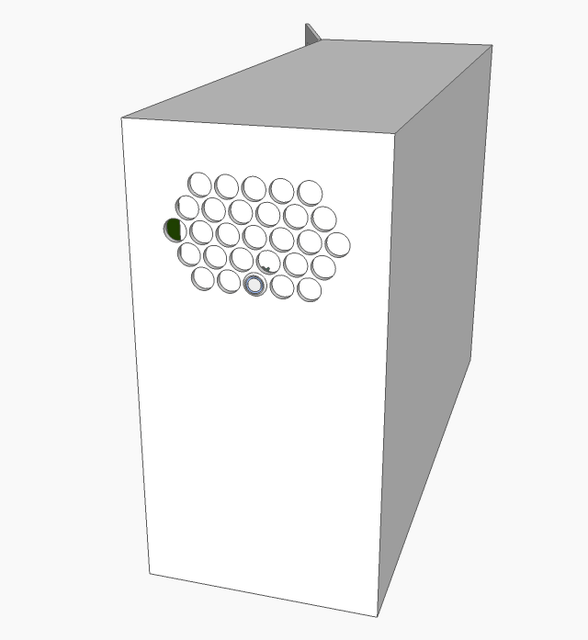

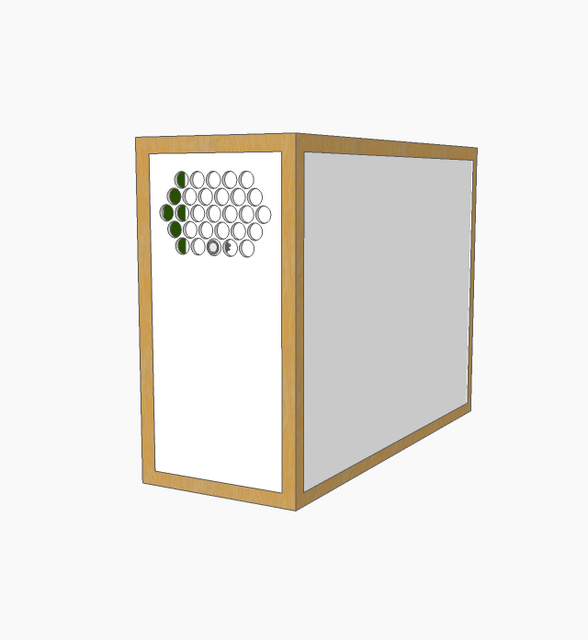

Vooraanzicht: zoals ik al zei: voornamelijk een grote witte doos..



Het achteraanzicht is al niet veel anders, 2 sleuven voor de luchtstroom en om de kabels door te kunnen voeren

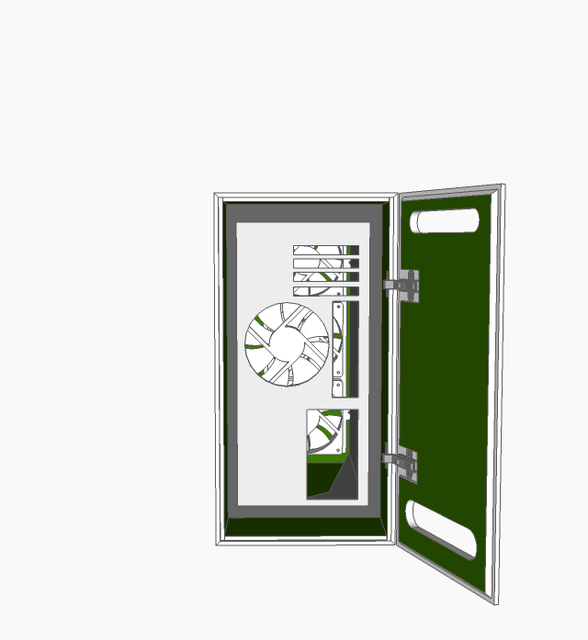

De achterkant wordt echter een deur, als die open staat valt er al iets meer te zien...
Via de achterkant kan de complete hardware uit de kost worden geschoven om zo eenvoudig dingen te kunnen installeren/aanpassen.

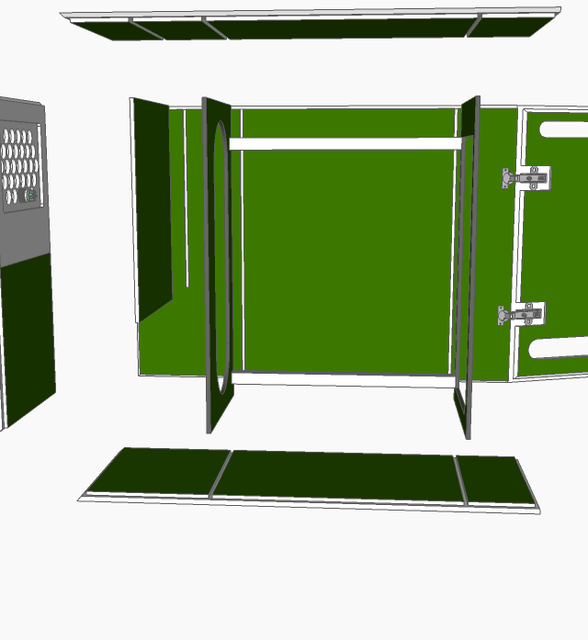

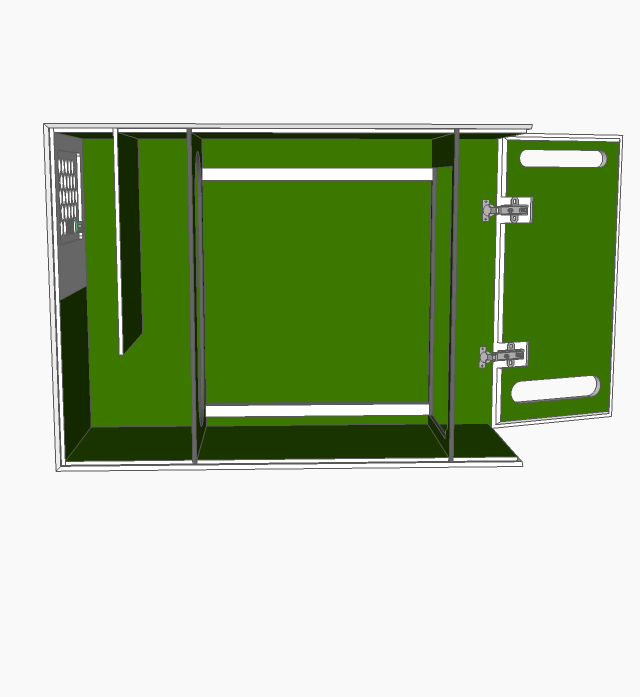

Exploded view van de binnenkant. De buitenpanelen bestaan uit een 6mm MDF buitenlaag die verstek wordt gezaagd en daarop wordt weer 6mm MDF geplakt om de verbindingen te maken. De kast zal grotendeels gelijmd worden. Alle groene delen worden beplakt met geluidsisolatie (noppenschuim).
De donkergrijze schotten en witte balkjes vormen het binnenframe, tegen het voorste schot kunnen de fans gemonteerd worden. Op de balkjes komen lade-rails om een compleet m-atx frame met alle hardware in te kunnen schuiven die vervolgens op het achterste schot vast wordt gezet.



En zo ziet dat er dan uit als het in elkaar zit.

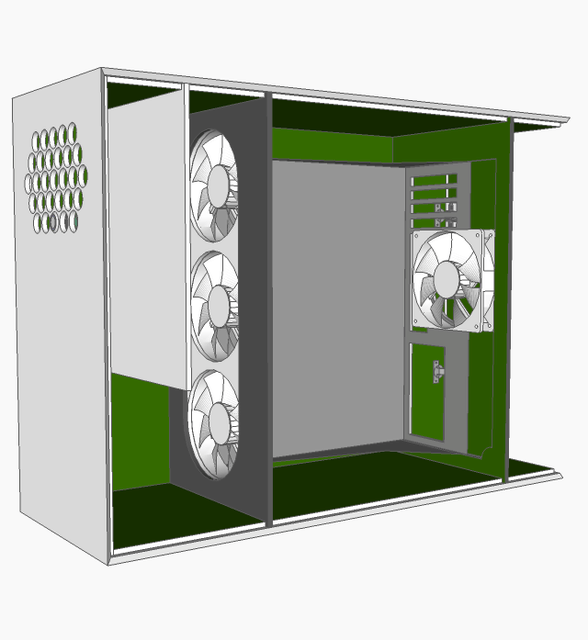

En ten slotte met de fans en de hardware-tray geinstalleerd.

De totale afmetingen van de kast worden ca. 50x25x70 cm (hxbxd), dat is vrij vors voor een m-atx kast, maar je moet wat over hebben voor stilte

De hardware die erin moet komen is nog niet bekend, ik wacht nog af tot het bekend is wat bulldozer doet voordat ik een nieuw systeem aanschaf.

[_ferry_]

Nobel plan, duidelijke tekeningen. Maar zoals altijd willen we toch eerst wat qua bouw zien, en niet alleen sketchup plannen. Dus als je daar een update van hebt, zal de toestemming vast ook wel in orde komen.

[Cheezus]

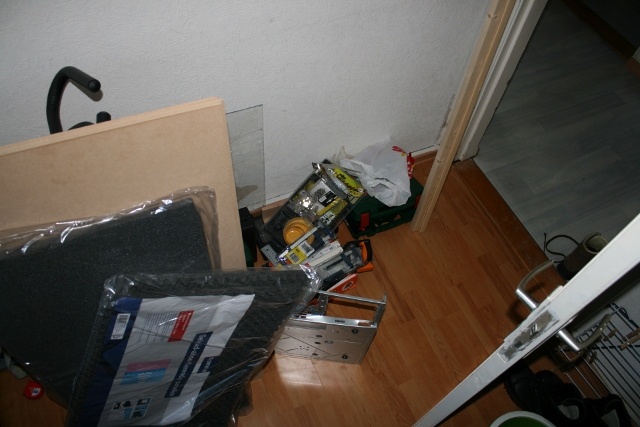

Vandaag een rondje bouwmarkten gedaan (karwei is een but-bouwmarkt praxis had geen geluidsisolatie dus ook nog bij gamma langs moeten gaan..) en ongeveer alle materialen gehaald.



- 4 matten geluidsisolatie
- 5x 144x61x0,4 MDF platen, 6mm MDF was nergens te krijgen dus ik ben maar voor 4 gegaan, ik heb het idee dat dit ook wel stevig genoeg is.
- 1 pot houtlijm
- set scharnieren
- set lade-rails
- magneetsnappers
- 5,4m aan hoeklat
- houten balkje 3x3 cm
- alu hoekprofieltje

Totale kosten van dit alles was 130 euro, daar komt dan later nog wat verf bij..

Tijdens het shoppen is het ontwerp al wat aangepast, omdat goed recht zagen met een decoupeerzaag een drama is en ik hier geen goed gereedschap voor heb ga ik de hoeken afwerken met hoeklatjes, deze kan ik gewoon netjes verstek zagen en goed afwerken, de MDF uiteinden eronder mogen dan wel wat bobbelig zijn.



Het ontwerp komt er nu dus zo uit te zien, de latjes worden alleen blank gelakt zodat het uiterlijk van de kast ook meteen wat minder saai is

En nou hop! aan het werk!

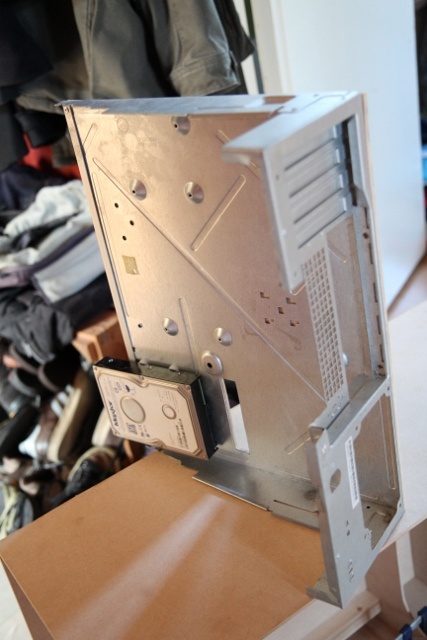

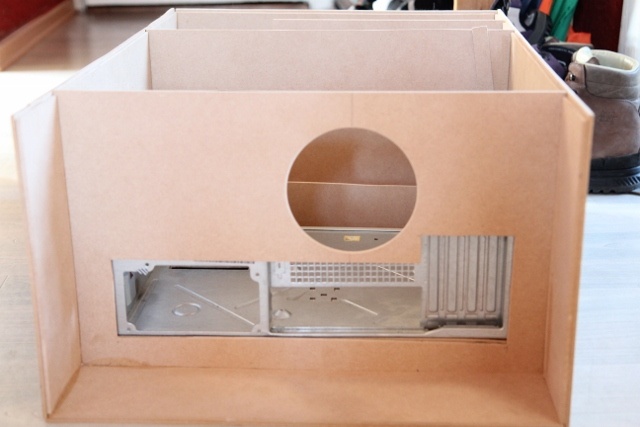

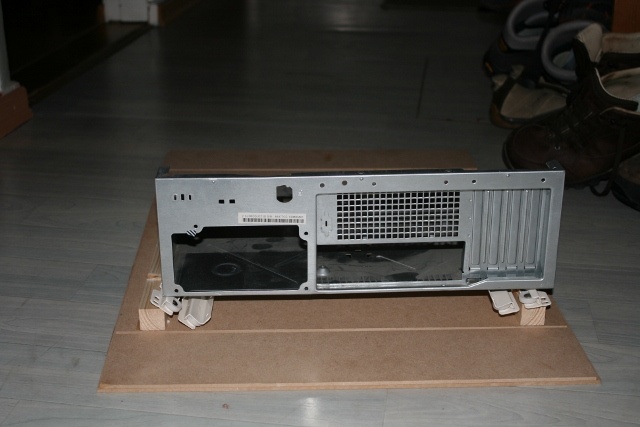

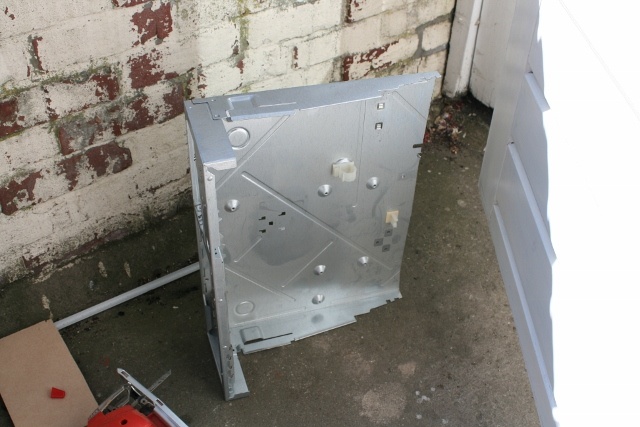

Ten eerste een oude, al gestripte, IBM pc wat ingekort. Hier komen nog wat extra gaten in voor de kabels en een stukje alu-profiel om het wat te verstevigen. In de kast kan straks een standaard ATX voeding, een m-ATX moederbord een 3,5" HDD en een 2,5" SDD, hoe die laatste gemonteerd gaan worden laat ik nog even een verassing

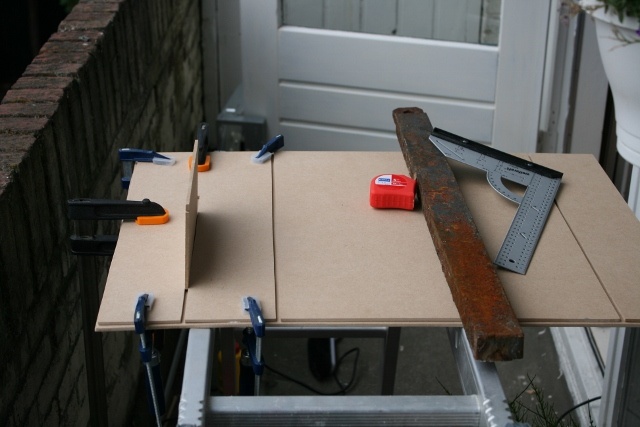

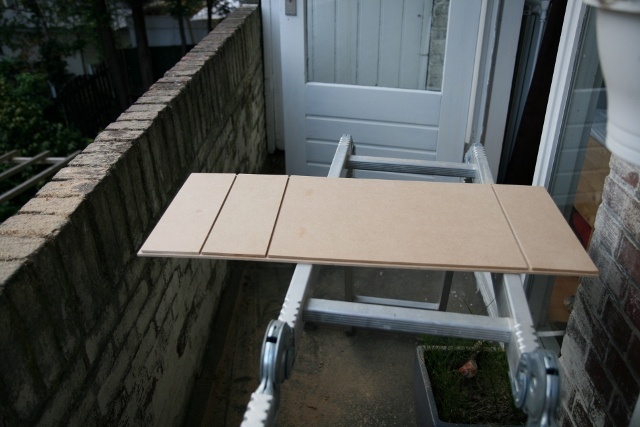

Eerste plaat (linker zijkant) op maat gezaagd en eerste stuk van de 2e laag eraan gelijmd.

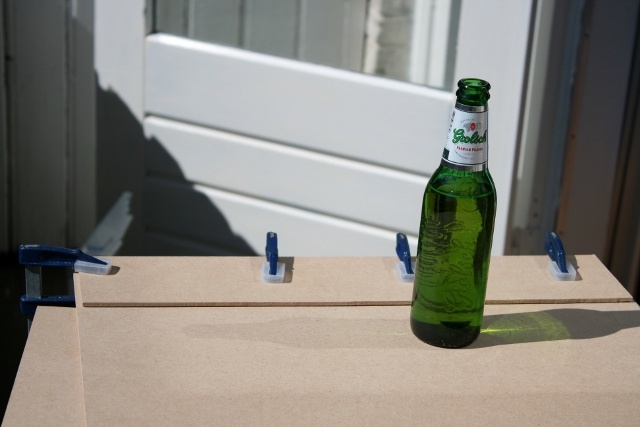

Tevens was het tijd voor bier

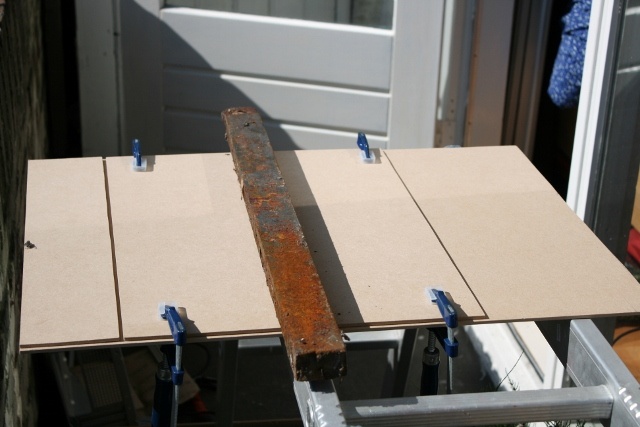

Tweede stuk van de 2e laag gelijmd. In de balkonkast lagen toen ik het huis kocht wat stalen staven waarvan ik me altijd heb afgevraagd wat daar het nut ooit van was geweest, maar nu kan ik ze wel gebruiken



En het laatste stuk gelijmd, en de eerste fout ook meteen gemaakt, maar daar kwam ik later pas achter..

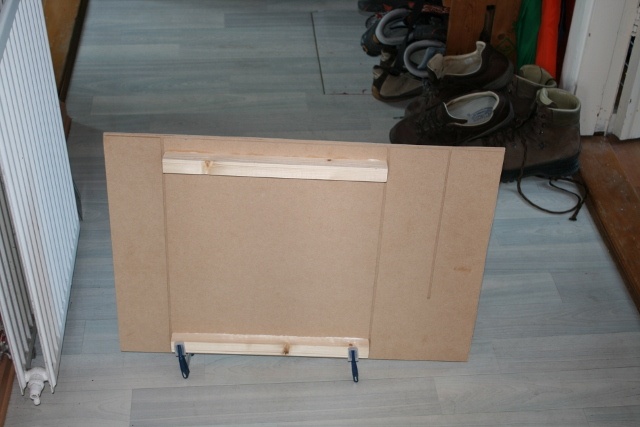

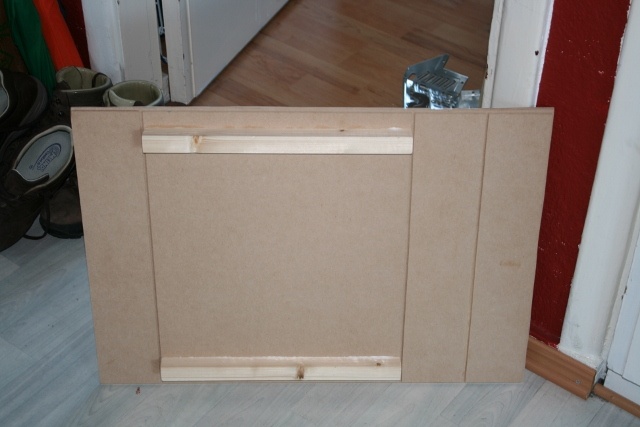

Latjes erop geplakt & geschroefd waar de rails aan komen voor de hardware tray.. en toen zag ik dat er iets niet klopte. De zaagsnede waar het voorste tussenschot in moet komen zit verkeerd om



Opgelost door met een handzaag de snede maar door te laten lopen en het strookje er uit te bikken. De onderkant zal voor het idee nog wel worden opgevuld, uiteindelijk komt er nog isolatie overheen en zie je er niks van.



En zo ligt het er nu dan bij, nog een hoop te doen dus

[_ferry_]

En toestemming, succes!

[Legendary1985]

laatste tijd komen vaak MDF builds voorbij hoop dat je mooi kan afwerken succes met je build.
Hardware ??

[TimvH]

Dit gaat weer een mooie case worden.

[ Voor 9% gewijzigd door TimvH op 17-05-2011 20:36 ]

[Fid3lity]

Ik zag een Grolsch dus ik dacht: die volgen we! Mooi plan, leuk met die fans zo, ben erg benieuwd naar de uitwerking

[Verwijderd]

Maak er wat van!

[FiXeL]

MDF is prima strak te krijgen als je er de tijd voor neemt. De pest met MDF is dat het erg absorberend is, maar daar is goede grondverf voor te krijgen. Eenmaal goed in de grondverf laat het zich prima aflakken. Leuk idee, luchtkoeling en stilte heeft ook mijn voorkeur wel.

Er komt geen optische drive in? Of doe je die extern? De grootte van je luchtinlaat en uitlaat zijn denk ik aan de krappe kant voor een high end bak, als je toch meer flow moet hebben dan gedacht gaat het denk ik suizen.

[Cheezus]

_ferry_ schreef op dinsdag 17 mei 2011 @ 20:31:
En toestemming, succes!

Thanks!

Legendary1985 schreef op dinsdag 17 mei 2011 @ 20:33:
laatste tijd komen vaak MDF builds voorbij hoop dat je mooi kan afwerken succes met je build.
Hardware ??

Hardware is afhankelijk van de eerste bulldozer reviews, maar iets vergelijkbaars met een i7-2600k, een 6970 en een flinke ssd.
Qua voeding past deze er wel mooi bij:
NZXT
En qua fans deze:
Fractal Design

FiXeL schreef op dinsdag 17 mei 2011 @ 21:02:
MDF is prima strak te krijgen als je er de tijd voor neemt. De pest met MDF is dat het erg absorberend is, maar daar is goede grondverf voor te krijgen. Eenmaal goed in de grondverf laat het zich prima aflakken. Leuk idee, luchtkoeling en stilte heeft ook mijn voorkeur wel.

Er komt geen optische drive in? Of doe je die extern? De grootte van je luchtinlaat en uitlaat zijn denk ik aan de krappe kant voor een high end bak, als je toch meer flow moet hebben dan gedacht gaat het denk ik suizen.

Optische drive komt er inderdaad niet in, voor die ene keer per jaar dat ik die nog gebruik neem ik wel een USB drive. In de case is voldoende ruimte voor grote heatsinks dus de flow hoeft niet hoog te zijn, de lucht-uitlaat ga ik nog wel wat groter maken dan het huidige ontwerp.

[xtra]

primusz schreef op zaterdag 14 mei 2011 @ 21:51:
Tweede stuk van de 2e laag gelijmd. In de balkonkast lagen toen ik het huis kocht wat stalen staven waarvan ik me altijd heb afgevraagd wat daar het nut ooit van was geweest, maar nu kan ik ze wel gebruiken

Contragewichten voor schuiframen. Zitten normaal onzichtbaar in het kozijn gemod.

[Cheezus]

xtra schreef op dinsdag 17 mei 2011 @ 21:50:
[...]

Contragewichten voor schuiframen. Zitten normaal onzichtbaar in het kozijn gemod.

Ik had zelf bedacht dat het misschien spangewichten voor de tram-bovenleiding waren geweest maar dit zou inderdaad ook goed kunnen

Trouwens meteen maar die voeding & fans alvast besteld, dat is tijdens de build wel makkelijk met passen & meten

[Fordox]

kijk grolsch is het betere werk
ik ben zelf geen voorstander van deurtjes... zitten eerlijk gezegd alleen maar in de weg en zijn funest voor de luchttoevoer.
maar de binnenkant van de kast, die dikke stuk met 3 fans vind ik echt een geniaal idee

edit: gaat dat geluidsisolatie niet enorm veel warmte vasthouden?

ik ga deze mod wel even volgen

[ Voor 10% gewijzigd door Fordox op 17-05-2011 22:34 ]

[JvW]

xtra schreef op dinsdag 17 mei 2011 @ 21:50:
[...]

Contragewichten voor schuiframen. Zitten normaal onzichtbaar in het kozijn gemod.

In het kozijn gemod.... Mooie formulering. Ik vraag me af of ze het ook zo noemden toen die kozijnen werden gemaakt.

Ik zie dat je het MDF al hebt gezaagd dus het is een beetje mosterd na de maaltijd, maar is het bij de gemiddelde bouwmarkt niet zo dat ze het - eventueel tegen een kleine vergoeding - voor je op maat zagen op de zaagwand? Een decoupeerzaag is inderdaad voor dit werk geen prettig gereedschap. Er lijkt me altijd wel iemand met een zaagtafel in je omgeving aanwezig.
Nu ik erover denk kan ik me voorstellen dat je het ook langs een stalen lineaal (of een schuifraam-contragewicht) had kunnen insnijden met een goed stanleymes en had kunnen breken. Nooit zelf geprobeerd overigens.

Ik hou van strak minimalistisch design, dus ik ga dit zeker volgen.
Succes!

[ToCuS]

ziet er wel OK uit, ben zeer benieuwd verder..

[djwesz11]

NICE! Weer een MDF

Dat betekend: Meer inspiratie!!!

Succes met je mod!

[Pruimenvlaai]

Ziet er goed uit
Misschien offtopic, maar wat was er dat er geluid maakte aan je Antec-build? Resoneerde er iets? Waren je componenten niet stil? Met de demping zou het in die kast toch goed moeten zitten...
Ben je nog van plan stoffilters in te bouwen? (panty, opengeknipte stofzuigerzak )

[[Remmes]]

wat ik alleen niet snap is waarom 3 fans? ze kunnen niet al te veel lucht aanzuigen van buiten.. en dan heb je ook nog maar 1 fan om het allemaal kwijt te kunnen

[Cheezus]

Vandaag weer een paar uurtjes gemod:



De bovenkant volgens het bekende recept gemaakt.

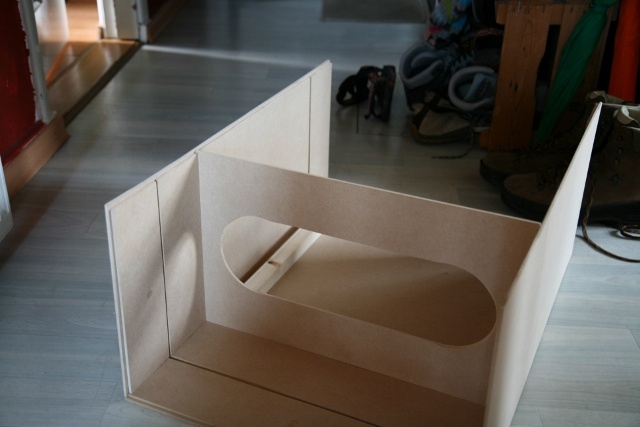

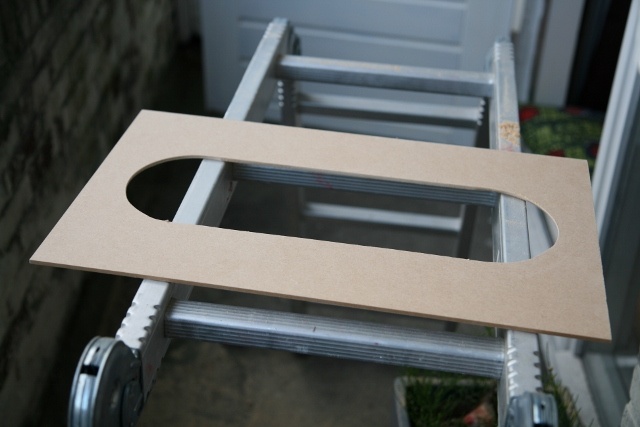

Het tussenschot waar het frame met de fans op komt, hier moet nog wel wat aan bijgeschuurd worden..



De onderkant was ik ook al mee begonnen maar is nog niet helemaal af, in totaal heb ik nu dus deze doos

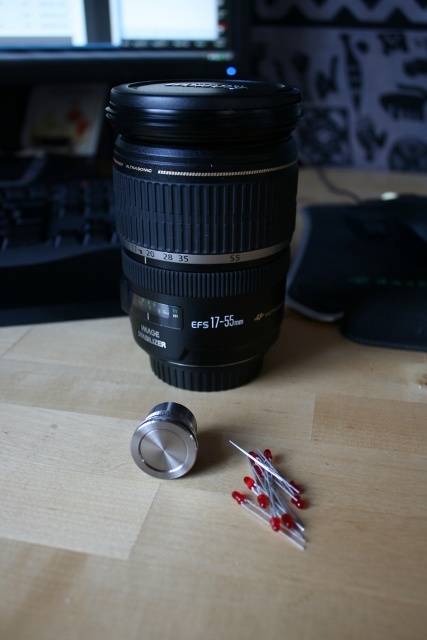

Van conrad de aan/uit schakelaar binnen + wat rode ledjes. Tevens een ander speeltje opgehaald vandaag wat niet helemaal gerelateerd is aan de mod maar wel is.

De voeding en de fans had ik ook gehoopt binnen te krijgen vandaag, maar de webshop heeft hun 'op voorraad' artikel waarschijnlijk op 27 mei 'al' binnen... fijn.

De hardwaretray met rails gaat niet fatsoenlijk werken trouwens, hier heb ik al wat anders voor bedacht maar daarover later meer

gaat dat geluidsisolatie niet enorm veel warmte vasthouden?

Dat valt reuze mee, je case zelf doet al praktisch niets in warmte afvoer, met isolatie wordt dat dan helemaal niets. M'n vorige case is hetzelfde concept en was koeler dan een goedkope mid-tower.

Misschien offtopic, maar wat was er dat er geluid maakte aan je Antec-build? Resoneerde er iets? Waren je componenten niet stil? Met de demping zou het in die kast toch goed moeten zitten...
Ben je nog van plan stoffilters in te bouwen? (panty, opengeknipte stofzuigerzak )

Op zich is er niet zoveel mis met de Antec, ik was gewoon stiller gewend Vooral de GPU hoor ik onder load bij rustige spellen, en de top fan heeft natuurlijk helemaal geen isolatie..
Stoffilters doe ik er niet in, de intake zit op 40cm hoogte en dit werkt al aardig goed om het meeste stof buiten te houden.

wat ik alleen niet snap is waarom 3 fans? ze kunnen niet al te veel lucht aanzuigen van buiten.. en dan heb je ook nog maar 1 fan om het allemaal kwijt te kunnen

Omdat het kan De bovenste 2 zijn het meest nuttig, die blazen meteen tegen de CPU en GPU. De onderste is waarschijnlijk niet nodig, ik kan er altijd nog voor kiezen om dit dicht te maken ipv een fan
Qua outtake heb ik trouwens ook nog de voeding en de GPU, en alles wat overblijft waait vanzelf de kast wel uit door de kieren&spleten. Zo wordt er tenminste geen 'valse' lucht aangezogen (met stof!).

[Fid3lity]

Strakke schakelaar! Care to share the link?

[Eccox]

http://www2.conrad.nl/goto.php?artikel=706510
volgens mij is het die.

[Cheezus]

Om precies te zijn is het de 'edelstaal' variant van bovenstaande schakelaar, bestelnr: 706171 - 89.

Toen ik deze even opnieuw aan het zoeken was zag ik pas dat conrad een aparte 'vandalisme bestendige toetsen' sectie heeft onder schakelaars-overig, met veel meer keus..

[Fid3lity]

primusz schreef op vrijdag 20 mei 2011 @ 07:55:
Om precies te zijn is het de 'edelstaal' variant van bovenstaande schakelaar, bestelnr: 706171 - 89.

Merci Wellicht ga ik dat ooit nog gebruiken.

[[Remmes]]

primusz schreef op donderdag 19 mei 2011 @ 20:48:


Omdat het kan De bovenste 2 zijn het meest nuttig, die blazen meteen tegen de CPU en GPU. De onderste is waarschijnlijk niet nodig, ik kan er altijd nog voor kiezen om dit dicht te maken ipv een fan
Qua outtake heb ik trouwens ook nog de voeding en de GPU, en alles wat overblijft waait vanzelf de kast wel uit door de kieren&spleten. Zo wordt er tenminste geen 'valse' lucht aangezogen (met stof!).

nou ik betwijfel het.... maar succes

[Cheezus]

Vandaag weer wat kunnen modden. Ik ben een beetje afhankelijk van het weer omdat ik alles op het balkon moet doen. Bij regen is het dus niet zo'n succes en als het hard waait zit de slaapkamer onder het zaagsel, waar de vrouw weer niet zo blij mee is

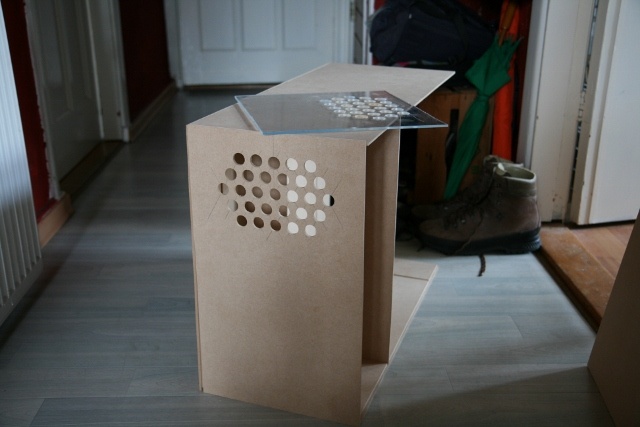

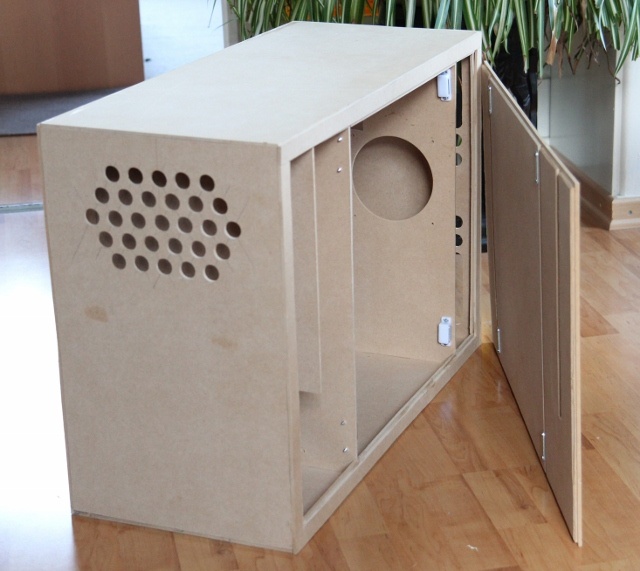

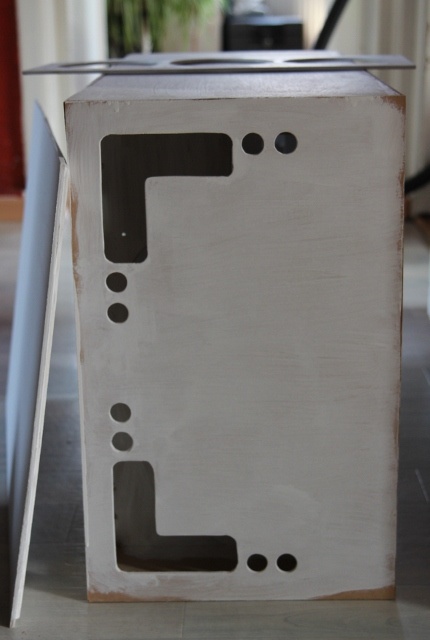

Anyway, vandaag de onderkant afgemaakt + het front grotendeels:

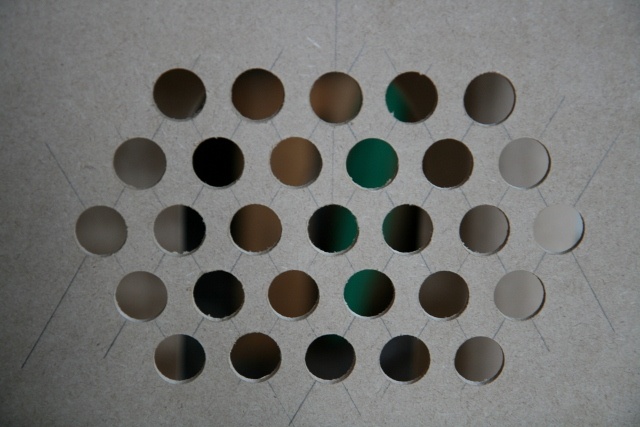

Close-up van de air-intake:


Het plexiglas van de eerste foto komt achter de intake te zitten en wordt met rode ledjes verlicht.
De fans & voeding die ik had besteld zodat ik die al kan gebruiken om te passen & meten zijn nog steeds niet binnen, de webshop heeft de status inmiddels veranderd van 'levering verwacht op 27-5' naar 'leverdatum onbekend', dat schiet dus ook weer lekker op...

[ShiftHappenz]

eerste plaatje aant zagen en al snakken naar het bier?
verder een leuk idee succes!

[Cheezus]

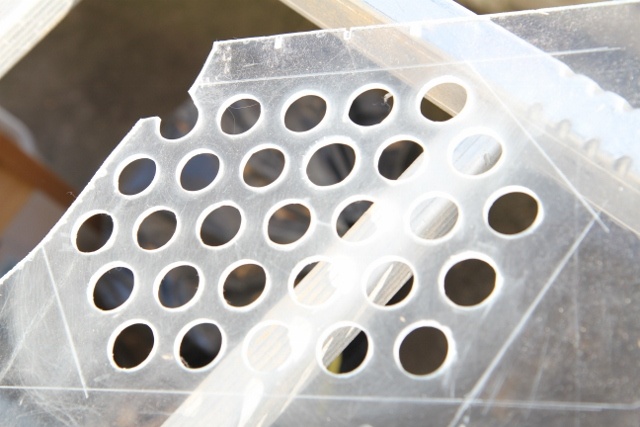

Vandaag even bezig geweest met het plexi. Het is de bedoeling dat deze een soort matte/frost look krijgt en enigzins egaal verlicht.
Met een schuurspons & Jif (Cif) geprobeerd om het plexi mat te maken en op zich lukt dit aardig, na de bovenste 2 rijen had ik alleen wel een behoorlijk lamme arm

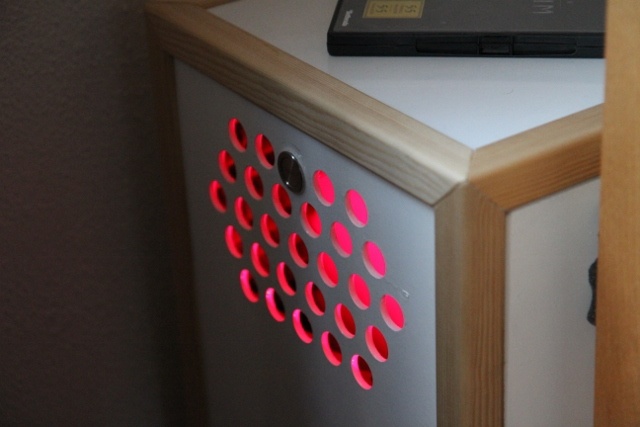

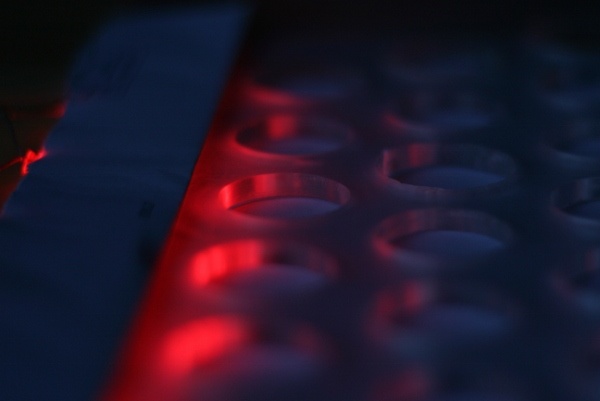

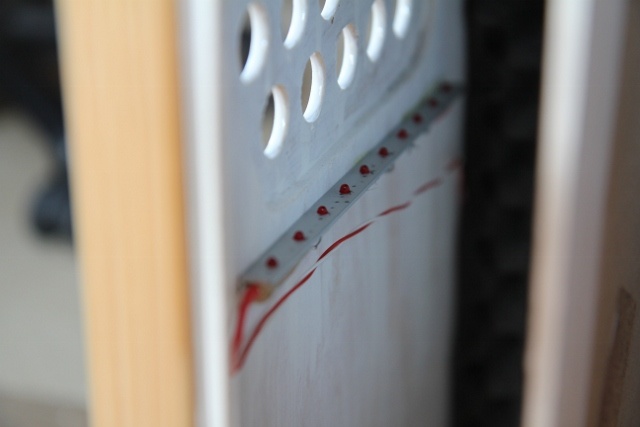

Toen maar even met LEDjes aan het knutselen geweest om te kijken hoe het er nou uitziet met het volgende resultaat:


Dat is nog niet echt geweldig.. Er zitten nu 4 LEDjes in de zijkant maar veel meer dan de eerste rij wordt niet verlicht. Een alternatief zou kunnen zijn om de ledjes niet vanaf de zijkanten te laten schijnen maar recht in het plexi te zetten op de kruispunten, maar ook dan blijft het lastig om het egaal te verdelen (of ik moet op alle 30 kruispunten een LED plaatsen).

[DP Kunst]

Hmm.., dat lijken me ook geen high brightness ledjes. Volgens mij moet dit makkelijk lukken met goeie felle ledjes. Zijn het van die leds met een rode behuizing?

[L702]

Die leds zijn inderdaad niet erg fel. Leds met een doorzichtige behuizing en 5000+ mcd zullen denk ik een beter effect geven. En als ik een tip mag geven voor een site voor leds verkoopt, bij deze.

[Cheezus]

Ik heb bewust gekozen voor minder felle leds, het is de bedoeling om er een zachte rode gloed vanaf te laten komen. De lichtopbrengst zelf is niet de issue maar meer de verspreiding ervan.
De leds recht op het plexi laten schijnen heb ik net even geprobeerd, dit gaf een nog minder resultaat. Morgen weer even verder met de schuurspons om alles wat diffuser te krijgen en misschien nog even wat experimenteren met aluminiumfolie.

[DP Kunst]

Het probleem zit m erin dat je leds niet genoeg licht produceren om rond gereflecteerd te worden. Met ledjes die niet fel genoeg zijn kun je het nooit in alle hoekjes krijgen. Als je het op wil losse door de leds recht op het plexi te laten schijnen, moet je weer leds hebben met een brede stralingshoek, anders krijg je het effect niet

[AwakenJornie]

ik heb normaal niet zoveel met casemods waarmee mensen een houten pc kast maken .. maar deze lijkt mij toch wel enorm vet te gaan worden o.o

#Bookmarked

[Ghost Dog]

Als iemand die stille pc's wel waardeert kan ik deze natuurlijk niet missen!

Ik ben benieuwd of de pc ook echt stil wordt.

[Berreber]

Ben benieuwd!

Gebruik je trouwens gewoon van die led bolletjes?(Ik weet niet precies hoe ze heten ik heb er niet heel veel verstand van, maar ik heb wel van die lampjes hier liggen en ben van plan om ze in te bouwen maar weet niet precies hoe het moet.)

[Mavamaarten]

Ga ik volgen
Leuk idee, alleen vraag ik me af of dit goed is voor de airflow... Een plankje recht voor 2 fans zetten ? Alleen de onderste gaat lucht aanvoeren volgens mij...

[Fid3lity]

Mavamaarten schreef op zondag 19 juni 2011 @ 10:48:
Ga ik volgen
Leuk idee, alleen vraag ik me af of dit goed is voor de airflow... Een plankje recht voor 2 fans zetten ? Alleen de onderste gaat lucht aanvoeren volgens mij...
[afbeelding]

Ja want lucht gaat alleen maar in 1 rechte straal ( )

Dat is een uitwerking om de geluidsproductie van de fans naar buiten een beetje te beperken, als ik mij niet vergis.

[Cheezus]

Het is al weer een maand geleden sinds de laatste update, en alhoewel het wat minder opschiet dan gehoopt toch even een update:

Het plexiglas wilde ik op maat gaan zagen zodat de LEDs wat dichter op de gaten kwamen te zitten maar toen gebeurde er dit:


Ik was toch al niet helemaal tevreden over de kwaliteit van het plexi (aantal hapjes eruit door de speedboor) dus laat ik dit in het geheel achterwege. Van de LEDs ga ik een soort ledstrip maken die voor een rode gloed achter de intake zorgt.

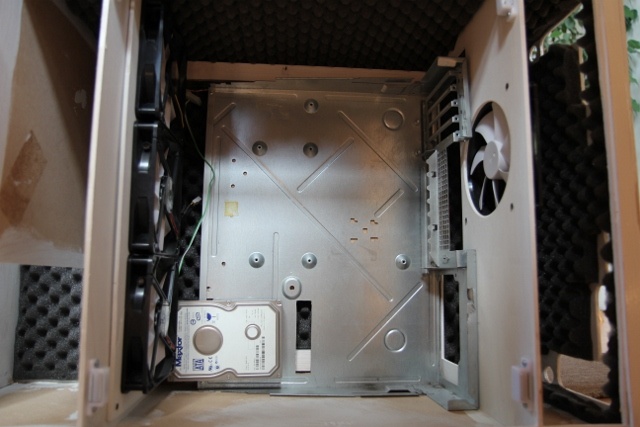

De kast donderde nu steeds in elkaar als ik een nieuw deel wilde passen dus heb ik alles wat ik tot nu toe had maar eens inelkaar gelijmd:

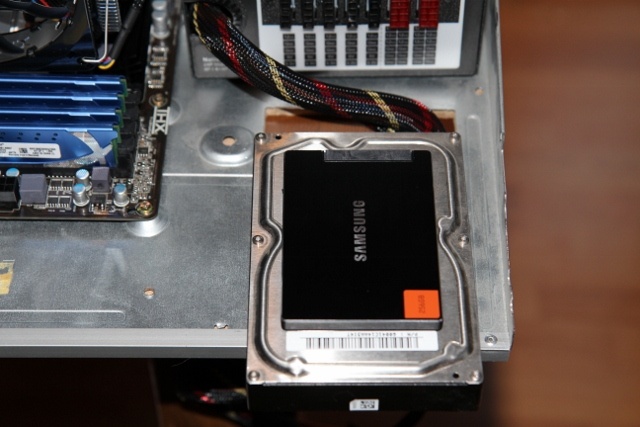

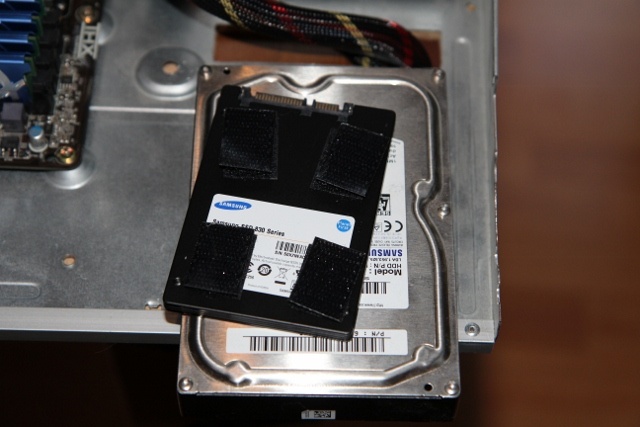

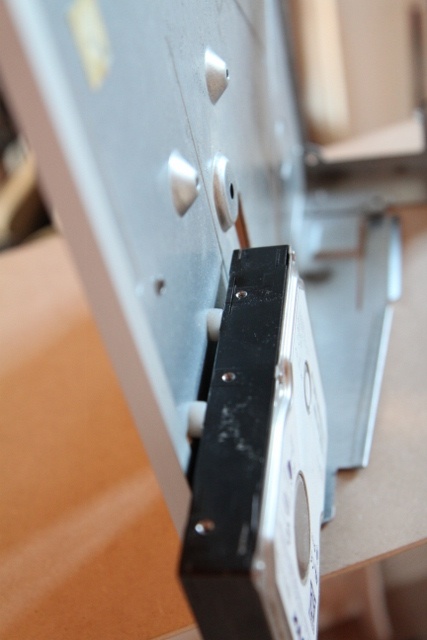

De harddisk zit met siliconen ringen die ik nog over had van m'n Antec P183 op de tray:


De tray zelf is aan de achterkant even netjes gemaakt met een stukje Alu hoekprofiel en een stuk MDF erachter om het weer een beetje stevig te maken. Boven het I/O heb ik een stuk verwijderd waar de outtake fan komt en tussen de HD en de voeding is een gat gemaakt om straks de kabels netjes weg te kunnen werken:

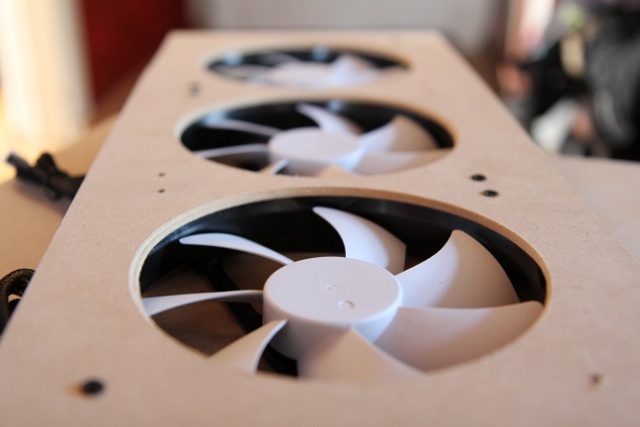

Plankje met de intake fans, deze kan straks in de kast worden geschoven zodat ze makkelijk zijn schoon te maken:


En nog een shot van de achterkant, hier komt nog een deurtje voor:

Mavamaarten schreef op zondag 19 juni 2011 @ 10:48:
Leuk idee, alleen vraag ik me af of dit goed is voor de airflow... Een plankje recht voor 2 fans zetten ? Alleen de onderste gaat lucht aanvoeren volgens mij...

Het is natuurlijk niet bevorderlijk voor de airflow om obstakels op te werpen maar het primaire doel is er een stille pc van te maken. Die fans zullen heus wel lucht aan kunnen zuigen, vergis je ook niet in de breedte van de kast, Door een koker van ~7X30cm past wel aardig wat lucht hoor

Blue-Tiger schreef op zondag 19 juni 2011 @ 12:31:
[...]
Dat is een uitwerking om de geluidsproductie van de fans naar buiten een beetje te beperken, als ik mij niet vergis.

Dat dus

[Cheezus]

* Cheezus geeft dit topic een enorme schop.

De kast heeft bijna een jaartje in de weg gestaan/stof lopen happen omdat ik eigenlijk nog niet tevreden was over de hardware, de destijds beoogde setup vond ik qua snelheidsverschil nog niet de moeite waard.
Met de nieuwe generatie videokaarten is er wel weer iets echt snellers, bovendien zijn er ondertussen wat nieuwe games die ik niet meer op maximale settings kan spelen.
Dat heeft ervoor gezorgd dat ik een goede bestemming voor m'n vakantiegeld heb gevonden en de kast dus nodig af moet.

Dus, de kast afgebouwd:
- De achterkant erop gezet, dit is uiteindelijk geen deur geworden maar een vaste achterkant. Kabels erin/eruit doen wordt dus wat lastiger maar dat doe ik toch niet regelmatig..
- Raamwerk voor het losse zijpaneel, hier sluiten de vurenhouten hoekprofielen op aan.
- Het zijpaneel zelf gemaakt. Met magneetjes zit het paneel vast, om het los te klikken kun je aan de achterkant door een luchtgat tegen het paneel duwen, er komen dus geen handvatten of iets dergelijks aan.

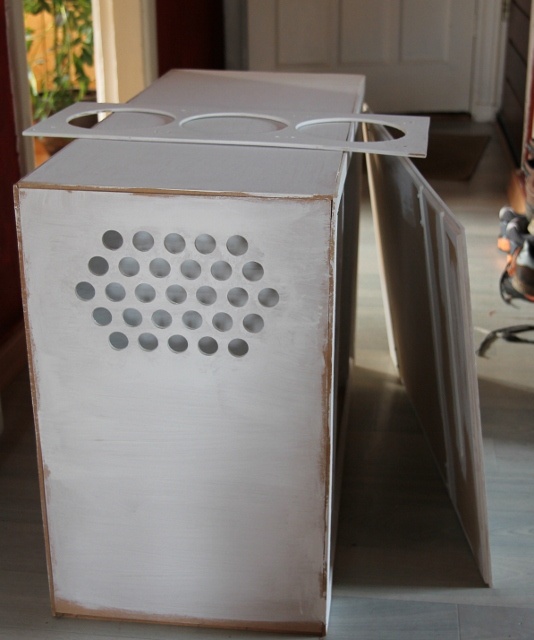

En het geheel in de grondverf gezet.

Voorkant:

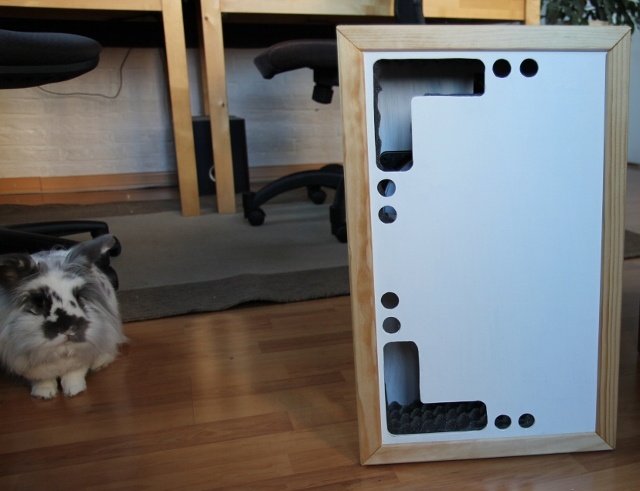

Achterkant:



Deze hardware moet er uiteindelijk in komen te zitten (is al besteld):
- Intel i7-3770
- Enermax ETS-T40-TB
- Asrock Z77 Pro4-M
- Kingston 16GB DDR3 1866MHz Kit
- CLUB3D Radeon HD 7950 royalKing
- Samsung 830 series 256GB 2.5" SATA III
- Enermax Platimax 500W
- Asus SDRW-08D2S-U (externe DVD brander voor de paar keer dat ik het nodig heb)
- Scythe "KAZE Q" Fan Controller 3.5inch


To-do list:
- Kast aflakken (hoogglans wit)
- Profielen zagen, aanbrengen en lakken (blank)
- Schakelaar/verlichting aanbrengen
- Noppenschuim in de kast lijmen
- Hardware installeren

[Cheezus]

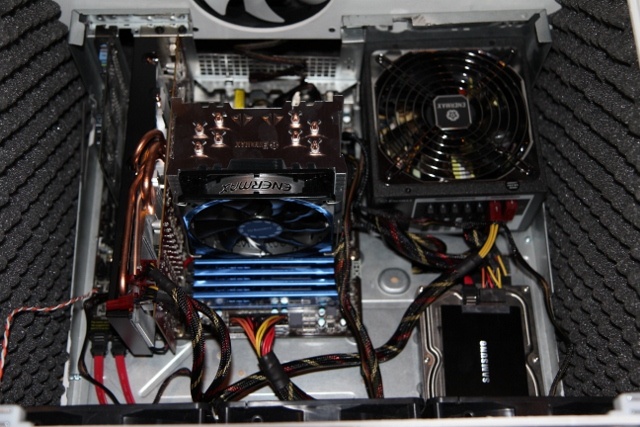

Ik had eigenlijk gehoopt dit weekend de hardware te kunnen installeren maar de webshop haalt zijn levertijden niet.. nouja, in ieder geval schiet de kast nu aardig op.

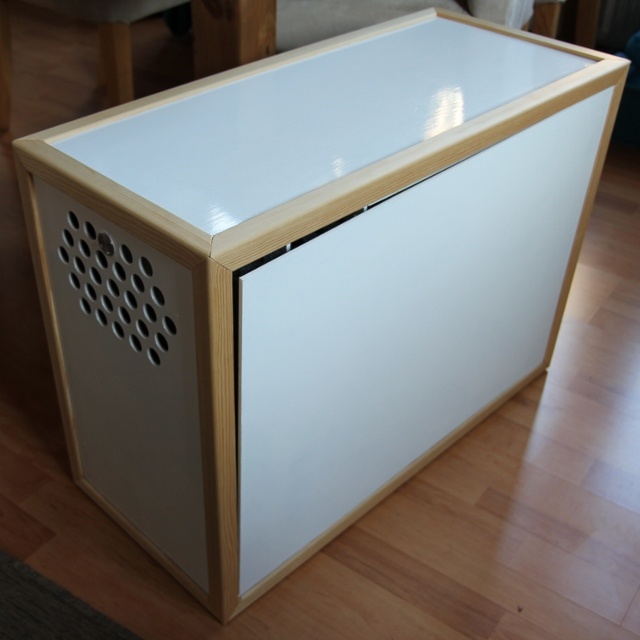

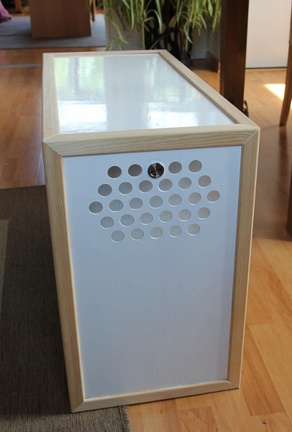

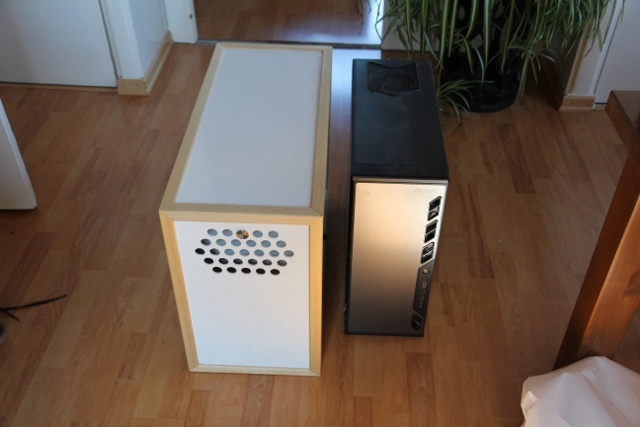

De buitenkant is wit gelakt en met de hoekprofielen ben ik halverwege (achter en onderkant moeten nog):


Vandaag ben ik weer even langs de bouwmarkt gegaan voor de laatste dingetjes, ik kwam nog hoekprofiel te kort, moest nog voetjes hebben en nog wat lijm voor de geluidsisolatie.

In een stukje alu-hoekprofiel heb ik tien LEDjes gelijmd, deze geven een mooie egale gloed achter de luchtgaten die bij daglicht net zichtbaar is, geen felle schijnwerpers dus.

Pruimenvlaai schreef op woensdag 18 mei 2011 @ 22:22:
Ben je nog van plan stoffilters in te bouwen? (panty, opengeknipte stofzuigerzak )

Dit was ik in eerste instantie niet van plan omdat de luchtinlaat op hoogte een stuk minder stofgevoelig is dan bij de grond, echter de vrolijke pluizebol die hier meehelpt geeft wel veel haren die een heatsink erg snel verstoppen.


Daarom heb ik voor de fans een stuk horrengaas gezet, dit zal waarschijnlijk nog aardig wat stof doorlaten maar konijnenharen blijven er wel in hangen:

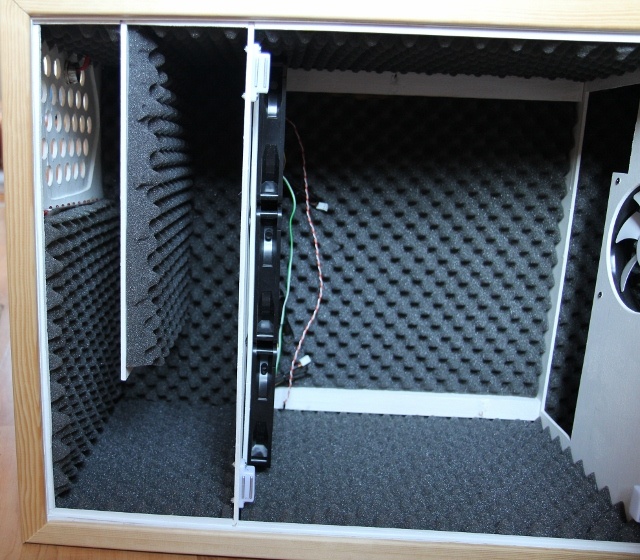

En zo ziet de binnenkant er nu uit, wachtende op de hardware:



To-do list:
- Kast aflakken (hoogglans wit)
- Profielen zagen, aanbrengen en lakken (blank) - halverwege
- Schakelaar/verlichting aanbrengen
- Noppenschuim in de kast lijmen - halverwege
- Hardware installeren - nog niet binnen

[TimvH]

Eindelijk weer een update!
Ziet er weer netjes uit.
Hoe lang geleden heb je de hardware eigenlijk besteld?

[Verwijderd]

die hoekprofielen zijn echt ontieglijk strak. respect:)

[hostler]

Goed bezig!

[Cheezus]

Tim_ofzo schreef op maandag 28 mei 2012 @ 17:16:
Eindelijk weer een update!
Ziet er weer netjes uit.
Hoe lang geleden heb je de hardware eigenlijk besteld?

Vorig weekend.. Het meeste spul had een levertijd van 1-3 werkdagen, alleen de fancontroller zou 2-5 dagen zijn. Ik wacht nu echter nog op de fancontroller en een engelstalige win7.


Vandaag ben ik nog even lekker bezig geweest en de kast is zo goed als af.
De latjes vond ik mat mooier dan glanzend, dit geeft wat meer contrast met het hoogglans wit. Daarom heb ik deze niet gelakt maar in de was gezet.


Verder heb ik de binnenkant nog wat verder met noppenschuim versierd.


Er zijn nog een paar plekken waar ik nog wat extra schuim zou kunnen plakken, mocht dit nog nodig zijn.
Ik heb even een test gedaan met een muziekje op m'n telefoon op vol volume en deze wordt erg goed gedempt dus ik heb er wel vertrouwen in. Als ie af is zal ik daar nog wel even een filmpje van maken.

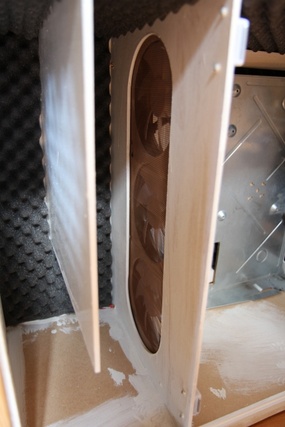

De achterkant ziet er nu zo uit.


Er is alleen nog wel een probleem, het zijpaneel is een beetje krom getrokken waardoor hij nu niet meer wil sluiten.. Ik heb deze nu plat gelegd en op de hoekpunten iets verhoogd, hopelijk trek deze zo recht (of de andere kant op krom, dat zou minder erg zijn).


To-do list:
- Kast aflakken (hoogglans wit)
- Profielen zagen, aanbrengen en lakken (blank)
- Schakelaar/verlichting aanbrengen
- Noppenschuim in de kast lijmen -
- Zijpaneel passend maken
- Hardware installeren - nog niet binnen

[boazkl0p]

Man, wat heb jij die hoekprofielen strak gekregen zeg! Het zijpaneel probleem snap ik niet helemaal, maar je zal het vast wel weer kunnen fiksen Is hij nou kromgetrokken door het verven?

[the boiler]

Hoogstwaarschijnlijk eerst de ene kant geverfd en daarna de andere kant zeker, dat is funest voor zulk dun MDF

[Haribo112]

Ziet er wel strak uit met dat noppenschuim. Ben benieuwd naar de geluidsproductie

[zoepersooi]

de kast is echt heel mooi geworden

[J.S. Bach]

Wat voor hardware komt erin???
Nog een vraag waar komt de aan een uitknop???

[ Voor 43% gewijzigd door J.S. Bach op 29-05-2012 15:45 ]

[Grompoe]

Nivida_intel schreef op dinsdag 29 mei 2012 @ 15:41:
Wat voor hardware komt erin???
Nog een vraag waar komt de aan een uitknop???

Als je goed kijkt zit die in de intake verwerkt.
Ziet er wel echt heel strak uit, ben benieuwd hoe stil het uiteindelijk is.

[Big Womly]

Ik heb ooit eens een oplossing gezien voor stille fans. Ik heb het zelf nooit uitgeprobeerd, maar er zat volgens mij wel waarheid in.
In plaats van de fans vast te make aan je hardware, waardoor je kast als klankkast gaat fungeren en de trillingen versterkt, was er in deze oplossing ervoor gekozen om ze via elastiekjes op te hangen in de kast.

Heb het fototje teruggevonden:

[Cheezus]

Thanks voor de complimenten

the boiler schreef op dinsdag 29 mei 2012 @ 07:47:
Hoogstwaarschijnlijk eerst de ene kant geverfd en daarna de andere kant zeker, dat is funest voor zulk dun MDF

Ik had beide kanten tegelijk in de grondverf gezet, daarna alleen de buitenkant in de lak. De platen hebben wel een tijd schuin tegen de muur gestaan waardoor ze krom waren gezakt, en dit is misschien door het lakken nog wel erger geworden.. het is vast wel weer de andere kant op krom te trekken

Nivida_intel schreef op dinsdag 29 mei 2012 @ 15:41:
Wat voor hardware komt erin???
Nog een vraag waar komt de aan een uitknop???

Dit lijstje is besteld:

- Intel i7-3770
- Enermax ETS-T40-TB
- Asrock Z77 Pro4-M
- Kingston 16GB DDR3 1866MHz Kit
- CLUB3D Radeon HD 7950 royalKing
- Samsung 830 series 256GB 2.5" SATA III
- Enermax Platimax 500W
- Asus SDRW-08D2S-U (externe DVD brander voor de paar keer dat ik het nodig heb)
- Scythe "KAZE Q" Fan Controller 3.5inch

Een gewone harddisk van een TB ofzo heb ik nog wel liggen, die zijn nu niet meer leuk om te kopen

De aan/uit knop zit bovenaan in het midden, goed te zien op deze foto:

Big Womly schreef op dinsdag 29 mei 2012 @ 16:09:
Ik heb ooit eens een oplossing gezien voor stille fans. Ik heb het zelf nooit uitgeprobeerd, maar er zat volgens mij wel waarheid in.
In plaats van de fans vast te make aan je hardware, waardoor je kast als klankkast gaat fungeren en de trillingen versterkt, was er in deze oplossing ervoor gekozen om ze via elastiekjes op te hangen in de kast.

Volgens mij is dit vooral van toepassing bij kasten van dun blik, door de geringe massa daarvan gaat het meetrillen. Het MDF is een stuk zwaarder en dempt de trilling zo door zijn massa, theoretisch gezien.
Bij de fans zaten ook rubber montage 'pennen', deze kan ik nog gebruiken als bovenstaande theorie niet klopt

[Cheezus]

Gisteren eindelijk de hardware binnen


Een leuke verzameling dus snel in elkaar steken die hap!
De donorkast was een HP en ik was nog enigzins bang dat deze zicht niet helemaal aan de ATX specificaties had gehouden maar dan viel gelukkig mee, het moederbord past gewoon. De voeding echter niet helemaal, deze zou met de fan naar de dichte kant moeten zitten.. Gelukkig was dat met een paar extra gaatjes boren zo opgelost.

In dit topic had ik ooit geroepen dat de montage van de SSD nog een verrassing was, dit was het voor mij nu ook want ik geen idee meer wat ik destijds had bedacht Nu heb ik de SSD met klittenband op de HDD vastgemaakt:


En voila, de eerste(?) samsung hybride hardeschijf!

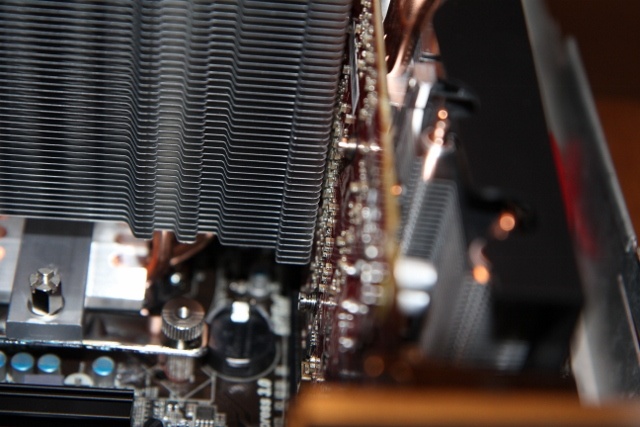

Op naar het volgende probleem, met de koeler in de optimale richting (met de airflow mee) kwam de videokaart ietsie te dichtbij..

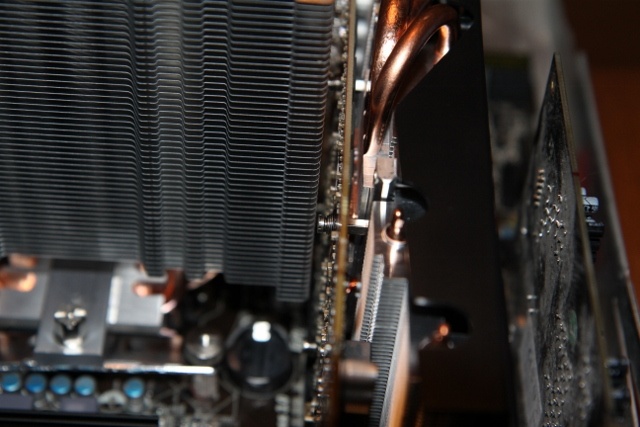

De koeler wilde ik niet draaien, gelukkig kon ik hem nog wel ongeveer een halve centimeter verschuiven, dit geeft me precies genoeg ruimte:

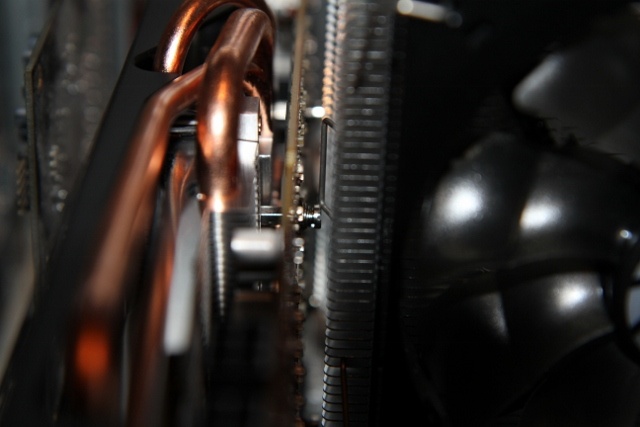

Het veertje van de fan drukt precies tegen een schroef aan van de GPU koeler zodat er geen elektrische componenten tegen de koeler kunnen komen:


Voor de zekerheid ga ik er nog wel een stukje plastic van zo'n irritante, niet te openen, verpakking tussen stoppen. Dit is dun maar wel stevig zodat er geen gaatjes/scheuren in komen. Binnenkort maar even bij de mediamarkt langs om te kijken of ik iets nuttigs kan vinden wat in een dergelijke verpakking zit

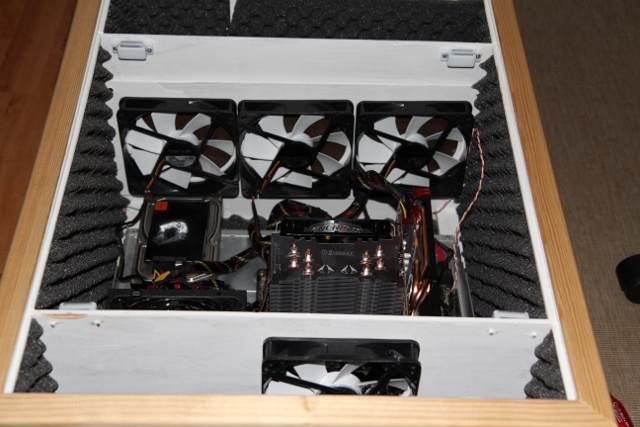

Vervolgens het geheel in de kast gezet:




De fancontroller heb ik niet gebruikt, het moederbord heeft precies genoeg aansluitingen en zijn bovendien allemaal regelbaar

Hier staat de complete pc naast z'n kleine voorganger, een antec P-183 kast'je' voor een vergelijk in formaat:


Ten slotte nog een laatste probleem: de LEDjes wilden niet branden als ik ze op een molex aansloot. Diverse keren de +/- omgedraaid, daarbij nog een kortsluiting gemaakt waarbij de vonken in de PSU zichtbaar waren Gelukkig heb ik een dure PSU gekocht met degelijke kortsluitbeveiliging, ik kon hem daarna meteen weer starten en er was niks gesloopt..
De LEDjes had ik getest op een oude Lego trafo voor treinen, en bij nader onderzoek komt hier geen 12v uit maar 14v dc + 5v ac.. en 12v was gewoon niet genoeg voor alle ledjes in serie. Gelukkig zaten de LEDjes al goed vastgeplakt en half verstopt onder het noppenschuim zodat een aanpassing maken erg eenvoudig was (voor de Sheldon's onder ons: dat was sarcastisch ).
Uiteindelijk heb ik het voor elkaar gekregen om 3 LEDjes kort te sluiten zodat er effectief 9 in serie over blijven, en zoals op onderstaande foto's is te zien werkt dit prima.

Close up van de inlaat met verlichting:

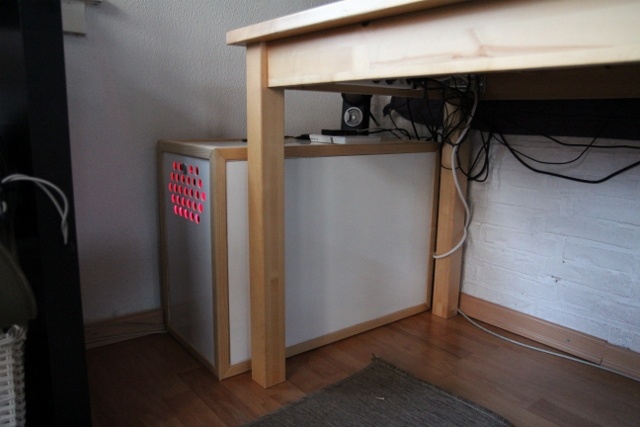

En de kast op z'n plaats:


Zo, en nou ga ik eerst even gamen

[Ghost Dog]

Hij ziet er echt strak uit!
Is hij ook echt onhoorbaar, ook up close and personal?

Cheezus schreef op vrijdag 01 juni 2012 @ 22:02:
Diverse keren de +/- omgedraaid, daarbij nog een kortsluiting gemaakt waarbij de vonken in de PSU zichtbaar waren Gelukkig heb ik een dure PSU gekocht met degelijke kortsluitbeveiliging, ik kon hem daarna meteen weer starten en er was niks gesloopt..

Heb ik (en vast vele tweakers/prutz0rs met mij ) ook wel eens gehad: multimeter aan een molex, en bij het weghalen van een van de twee meetpunten schoot hij zowel tegen het 12V- als het aardecontact. Ik dacht: FFFFFFUUUUUUUUUuuuuuuuuuuuuuuuuuuuucccccccc_kkkkkkkkkkk
...maar gelukkig heb ik ook een degelijke voeding, dus er was niets aan de hand.

[Cheezus]

Thanks

En nee, echt onhoorbaar is ie niet. Er is nog een probleempje met de hardeschijf, die geeft ondaks de siliconen ringen blijkbaar toch z'n trillingen door aan de kast. Dit is alsnog een stuk stiller dan m'n vorige kast maar natuurlijk niet de bedoeling.. Momenetel is dat 'opgelost' door hem na 1 minuut te laten idlen maar ik ga nog wel kijken naar een betere oplossing, misschien een andere hardeschijf (5400 rpm/minder platters) of deze gewoon los in de kast op het noppenschuim leggen
Het geluid wat ik zonder hardeschijf hoor is alleen een lichte windruis, wel hoorbaar maar geenzins storend. M'n monitor maakt meer geluid (een samsung 2443bw met een beetje coilwhine bij <100 brightness).

Met die voeding ben ik inderdaad wel blij dat ie het nog doet, en geen andere hardware heeft gesloopt

[Ghost Dog]

Cheezus schreef op vrijdag 01 juni 2012 @ 23:17:
Er is nog een probleempje met de hardeschijf, die geeft ondaks de siliconen ringen blijkbaar toch z'n trillingen door aan de kast. Dit is alsnog een stuk stiller dan m'n vorige kast maar natuurlijk niet de bedoeling..

Mijn harde schijven hangen in elastiek. Daardoor geven ze helemaal geen trillingen door aan de behuizing (zie mijn inventaris voor wat oudere foto's - wel alleen van de zijkant).
Het enige wat ik nog kan horen aan mijn pc zijn alsnog de HDD's, omdat ze hun trillingen wel nog aan de lucht kwijt kunnen, en dat terwijl F3's toch als redelijk stil te boek staan. Dit komt ook doordat mijn pc op mijn bureau staat, en de - behoorlijk open - voorkant, waar de schijven hangen, zich op zo'n 40/50cm van mijn hoofd bevindt.

[Lanoxious]

Dat is nog eens een oplossing voor je SSD haha, ziet er verder erg mooi uit!
