Deel 1.0 - Het verhaal

Het is inmiddels alweer een hele poos geleden dat ik voor het laatst actief aan het casemodden was. Misschien kunnen sommigen de Battle Angel en de Servercube nog herinneren uit een donkergrijs verleden. Na deze geslaagde mods had ik het plan opgevat om van 2 Lian-Li behuizingen 1 grote kast te bouwen, met waterkoeling en de hele mikmak. Helaas is dit door omstandigheden nooit wat geworden.

Ergens in 2003 of 2004 raakte ik helemaal hooked aan RC modelbouw, dus het project liep op niks uit. Al heb ik tijdens het modelbouwen toch ook wel leuke projecten neergezet.

Nu is casemodden niet goedkoop, laat staan RC modelbouw, maar wat doe je dan in 2005? Juist je gaat paintballen! Leuke bijkomstigheid was wel dat het gamen toen ook meteen gebeurd was, maar toen nog gingen we leuke dingen bouwen die wat anders zijn dan normaal, zoals deze T2 pumpmarker... Ben blijkbaar het modden nog niet verleerd...

Terug naar eind 2010... Nog steeds into paintball, maar ook net een appartement gekocht, verhuisd, beetje settelen, pc in de woonkamer natuurlijk maar het wordt na bijna 2 jaar tijd toch wel stiekem tijd voor wat nieuws. De huidige hardware voldoet op zich nog prima voor wat ik er mee doe, maar tja als eigenzinnige fries moet het natuurlijk allemaal anders. Ik heb toen ook met bewondering gekeken naar de creaties hier op het forum, met name het buro van L3p, en de Li-Li tower van kier. Ik heb toen ook erg staan twijfelen, net als kier heb ik een zwak voor cubes, en het buro stond me ook wel aan. Maar uiteindelijk zag ik er wel teveel tegen op om een volledige case te bouwen, al dan niet in de vorm van een buro.

Ok, dan maar eens kijken wat er aan cases te koop is tegenwoordig... Hmja helaas kon ik niets vinden wat aan mijn eisen voldeed, of het was te duur, niet de goede indeling, CD/DVD drives aan de zijkant (WTF?) Geen verwijderbare mobo tray, lelijk front, etc. etc. Dus uiteindelijk toch maar besloten om mijn oude trouwe Lian-Li PC6077 een 2e leven te geven met zijn 3e hardware configuratie.

Deel 1.1 - Plannen en configuratie

Wat ik zocht in een behuizing is er niet in mijn smaak. Ik wou graag:

- Een behuizing met een goed degelijk stoffilter (luchtkoeling heeft de voorkeur)
- Aluminium behuizing (en nee, het meeste van Lian-Li vindt ik niet meer wat het geweest is)
- Plek voor grote fans zodat er op lage RPM toch voldoende airflow is
- Een strakke kast zonder veel toeters en bellen
- Stilte... De kast staat midden in de woonkamer en ik hou van rust.

Gezien ik niet kon vinden wat in mijn smaak en eisen viel, blijft er alleen over om de huidige kast te verherbouwen. En ik vindt het na al die jaren nog steeds een mooie behuizing.

Plannen:

- Binnenkant zwart spuiten
- Grotere koelers plaatsen met een stoffilter
- Strak afwerken met panelen aan de binnenzijde
- Buitenkant strak, netjes en zonder toeters en bellen

Mijn oog viel op het Asus P76 Sabretooth moederboard, wat een erg strak uiterlijk heeft en het ziet er best wel milspec uit... Daar houden we wel van, dus dat gaat ook min of meer de toon zetten in de casebuild. Strak, industrieel en mil-spec. Daarnaast zou een Core i7, een leuk videokaartje, een SATA-600 SSD en een 2TB HDD niet misstaan in de configuratie.

Huidige setup:

Mobo: Asus P5Q Pro
CPU: Intel Core 2 Duo E8400 3Ghz.
Ram: OZC PC6400 2x 2GB
VGA: Sapphire HD4850 - 512MB
SSD: Intel X25 160GB
HDD: Samsung HD103UJ - 1TB
Optical: Samsung DVD drive.
PSU: Cooler Master Silent Pro 600 watt

Nieuwe Setup:

#	Product	Prijs	Subtotaal
1	Western Digital Caviar GreenPower WD20EARS, 2TB	€ 62,48	€ 62,48
1	Cooler Master V8	€ 49,95	€ 49,95
1	Intel Core i7 2600K Boxed	€ 249,90	€ 249,90
1	Intel 510 120GB	€ 230,-	€ 230,-
1	Corsair CMP4GX3M2B1600C8	€ 55,32	€ 55,32
1	Asus EAH6870 DC/2DI2S/1GD5	€ 161,25	€ 161,25
1	Asus Sabertooth P67 (3.0)	€ 158,-	€ 158,-
Bekijk collectie Importeer producten		Totaal	€ 1.081,90

De voeding gaat mee, en de DVD Drive ook.

Deel 2 - Demontage

Eerst maar even een donorkastje regelen, zodat we toch door kunnen computeren tijdens het verherbouwen.



Het ziet er niet uit, magoed das niet echt belangrijk.



Binnenzijde is nog veel erger...



Lekker belangrijk.



De (geelgerookte) kast kan nu uitelkaar...



Gelukkig had ik de zijpanelen bewaard van de 2e kast... helaas tijdens de verhuizing een hoop spul weggegooid, magoed de panelen zijn er nog.



Gelukkig heb ik nu ook nog wat een hokje waar ik naar hartelust kan klussen.... al is het niet groot.

Deel 3 - Mod time!



Al even begonnen met de mobo tray, al had ik om mn werk eerder deze week ook al wat dingetjes gedaan. Wat spulletjes bij Highflow besteld, enigste nadeel is wel dat als je op je werk laat bezorgen dat het rolletje fruitella al voor de helft op is als ze je het doosje brengen. Magoed de plaat alu kwam die dag ook aan, 30 euro is toch niet gek voor een plaat alu van 1000x1000x2mm.

Helaas zag ik bij het knippen van de plaat dat de zetbank buiten bedrijf is... (wordt gereviseerd, en er zit geen vet voor smering in nu) Nu stond er nog wel een oud zetbankje, maar daar had ik niet zoveel vertrouwen in... (beetje veel mishandeld) Dus... dan maar naar de CNC...



Er staan 2 van deze bewerkingscentra bij ons op het werk, en de andere daar sta ik meestal achter Nu moest ik in 1 plaat 2 gaten maken voor 140mm fans, dus waarom dan ook niet meteen even een groefje frezen voor het omzetten? Naja dat is bijna prima gelukt...



De binnenmaat van het gezette profiel moest 150mm worden, dus had ik 150,5mm genomen als maat + een offset voor de snedediepte van de groef... Even een formule geschreven in de CNC code: Q5=Q5+Q3 (waarbij Q5 de helft is van 150,5, en Q3 de snedediepte) alleen moet je dan wel voor Q5 75,25 invullen en niet 72,25 Haastige spoed...

Gelukkig was de groef maar 1mm diep, dus heb ik er naast een groef van 1,5mm diep gefreesd. Metaal buigt altijd op het zwakste punt, dus uiteindelijk is het resultaat toch vrij strak geworden:



Achteraf was 1,5mm diep ook beter geweest, want 1mm alu over die lengte omzetten vereist al behoorlijk wat kracht... 1,5mm diep was iig goed, omdat ik het met de hand kon omzetten met behulp van de 2 machineklemmen die al op de freesbank stonden.

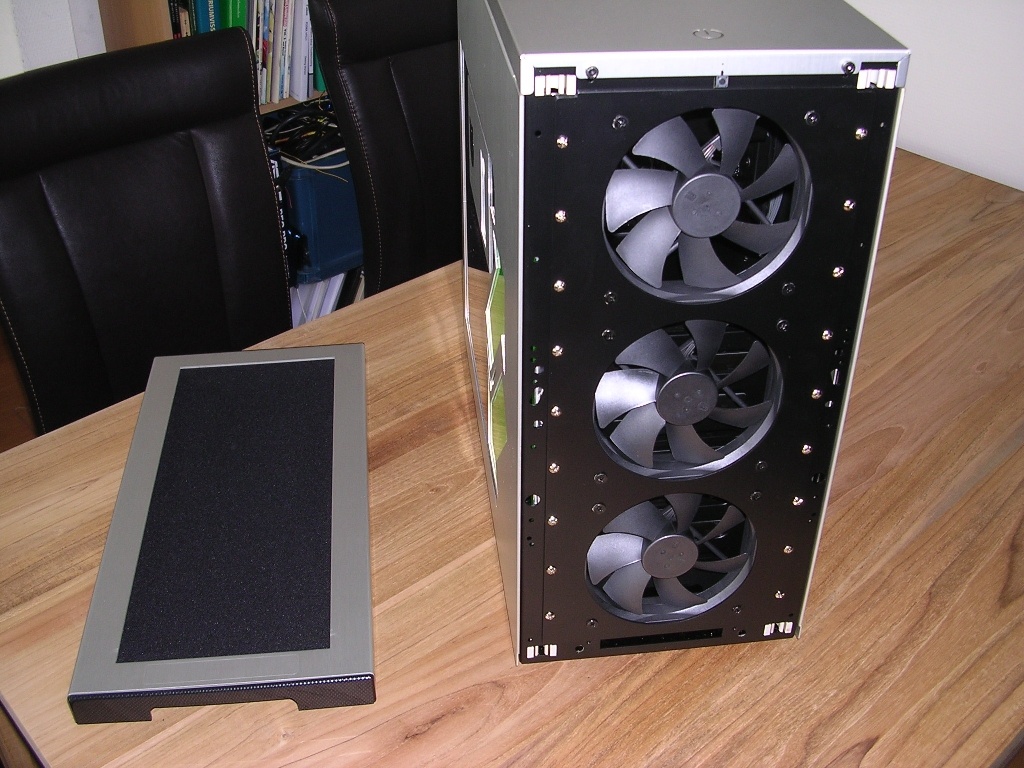

Zo ziet het er dus uit met de Noctua fans... Er komt nog een V-vormig stoffilter voor.

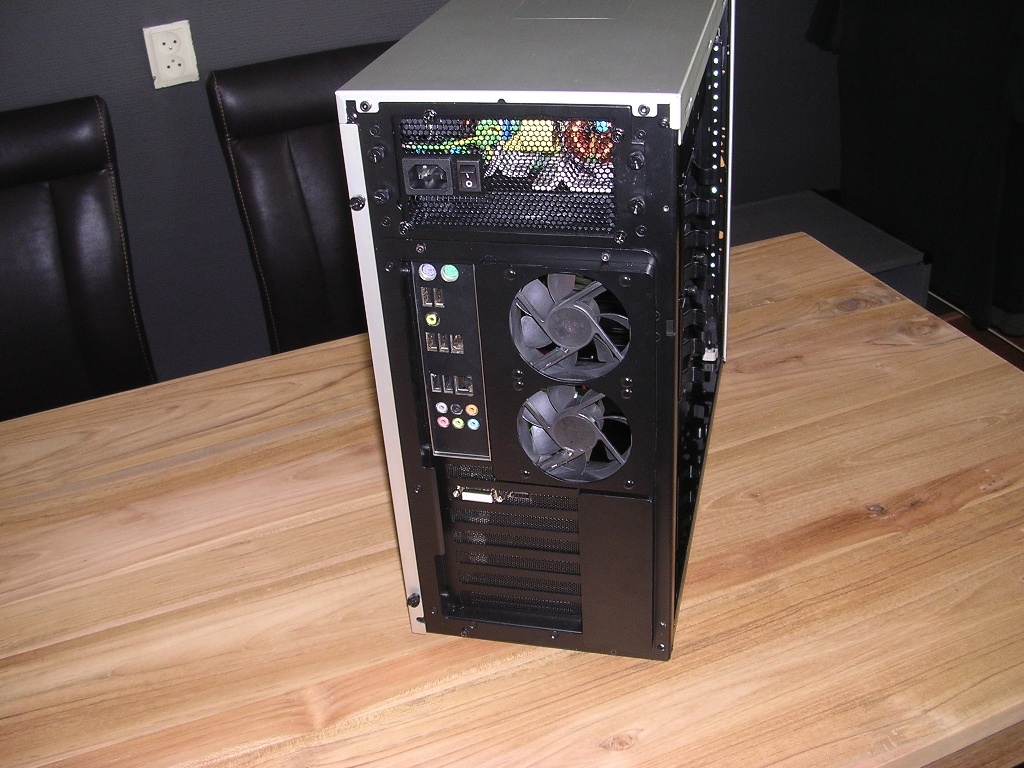

En een foto van de achterzijde..

Tot zover deze update, de volgende komt er straks aan!

[ Voor 16% gewijzigd door FiXeL op 27-04-2011 21:50 ]

[FiXeL]

Deel 4 - Thuis wat modden

Dit paasweekeinde is veel te mooi om te gaan modden, magoed we moeten nu toch maar eens wat gaan doen. De donor behuizing is een doorn in mijn oog, en ik wil als het even kan toch voor de bouwvak klaar zijn met de case.



Eerst maar eens de moederboard tray onder handen nemen. Bij de huidige nieuwe kasten is een gat voor het plaatsen van de CPU koeler vrij standaard, dus dat is toch even iets wat we bij gaan werken. Graag had ik ook gezien dat er wat grotere koelers in de backplate konden, maar helaas is dit door de constructie van de kast niet echt mogelijk.



Voor het snijden van de plaat hebben we gekozen voor de oude vertrouwde dremel, samen met een zaaggleuf freesje en snijolie. Uit ervaring weet ik dat dit beter werkt bij aluminium dan de standaard doorslijpschijfjes, die zijn beter geschikt voor staal. In aluminium lopen deze zeer snel vol, en frezen met een beetje smering geeft een veel sneller resultaat.



Zorg ook voor een stabiel werkstuk, dus even vastklemmen en dremelen maar!



Het gat zit er snel genoeg in, alleen om nou te zeggen dat het netjes is....



Gelukkig brengt een goed setje vijlen uitkomst. Tijdens het afwerken vond ik wel dat de tray best wel zwak was, en door het gat eigenlijk te zwak geworden was. Tijd om daar even een versteviging voor te maken:



Een simpel hoekprofieltje is al afdoende, voegt weinig gewicht toe en geeft voldoende stevigheid.



Uiteindelijk na 3 popnagels besloten dat dit voldoende zou zijn, inplaats van de 5 geboorde gaten in het profiel. Ik hou van no-nonsense en qua funtionaliteit voldoen 3 popnagels prima.



Het volgende probleem. De beugel voor het bevestigen van de voeding was geschikt voor de oudere voedingen met een 80mm fan. De huidige voedingen met 140mm koelers gebruiken bijna het hele opppervlak van de achterzijde voor ventilatie, en zoals in het geval van deze Cooler Master Silent Pro 600 watt is het oppervlak ook verhoogd, waardoor het niet netjes staat omdat de montagebeugel verbuigt tijdens het vastdraaien.

Het dremelen van de mobo tray was me niet zo bevallen, hoop afwerken dus kiezen we hier voor een iets moeilijker methode, maar wel eentje die minder afwerken vereist:



Figuurzagen is wat tijdrovender, maar je kan wel mooi langs de afgetekende lijntjes zagen.



Daarna is het slechts een kwestie van alle randen mooi strak vijlen in de bankschroef. (wel even wat tussen de bekken in doen tegen het beschadigen)



En het resultaat. De rondingen van de montagegaten zijn niet helemaal mooi geworden, en aan de rechterzijde kan misschien nog wat meer af om de symetrie terug te brengen, maar hier kijken we later nog weer eens naar.



Nog maar even een plaatje alu zagen...



Juist, de bodemplaat. De bedoeling is dat alle kabels die aan de onderkant van het mobo aangesloten worden, uit het zicht verdwijnen.



Lijkt nu al niet eens zo gek...



Ook gaan we wat leuke electronica inbouwen... Rechts een 20-led HD VU meter welke uit de servercube komt. Deze zat ook al een tijdje in mijn huidige kast, en daar heb ik een leuk idee voor. Oplettende lezers zien wellicht dat dit nog een printje van Exter is. Het middelste printje heb ik zo lang geleden inelkaar gezet, dat ik niet meer wist wat het deed. Maar na 8 ledjes gesoldeerd te hebben en aan een voeding aangesloten te hebben bleek dat alle 8 leds aan- en uit faden, regelbaar met de potmeters. Het rechter printje behoeft geen uitleg, dat is een mCubed T-Balancer BigNG. Ik wil graag een strakke behuizing, en daar hoort een baybus niet bij. Overigens vindt het het concept waarbij je draaiknoppen voor in je kast zet, terwijl je binnen het besturingsysteem ook vanalles tweakt, een beetje achterhaald. In ieder geval sprak me de T-Balancer aan omdat deze temperatuur sensoren heeft, en volledig naar wens is te programeren.

Op dit moment kan ik niet zoveel meer doen, ik heb nog een hoop dingen aan te pakken maar hiervoor is het beter dat ik weer misbruik maak van de CNC. Een aantal dingen op een rijtje:



Wat me altijd het meest stoorde aan de strakke lijnen van de PC-6077 is het rooster bovenop de kast. Dit gaan we CNC uitfrezen en er een inzetstuk voor maken zodat de bovenzijde weer 1 geheel lijkt. Ook gaan we een gat maken voor de powerknop. Ik had het liefst deze op de klasieke manier aan de voorkant gezien, maar we zullen toch een beetje met de tijd mee moeten, en bovenop is ook niet zo gek. Op de DVD Drive na wordt de voorzijde 1 massieve plaat alu, verdiept zoals we dat vroeger altijd zagen bij de casebuilds van A.P. Versteeg.



USB poorten aan de voorkant lijkt handig, maar ik vindt het klepje er een beetje goedkoop uitzien en helaas heeft mijn iphone al een paar keer op de grond gelegen omdat ik met mn voeten achter de kabel bleef haken. Dus hier gaan we ook een inzetstukje voor maken, en plaatsen we wel een USB Hub op het buro voor de nodige aansluitingen.



De Scythe Himuro SCH-1000 voldoet mij prima, dus ik zie geen reden om deze niet een 2e leven te geven. Alleen zoals op de foto al te zien is, past deze nog niet.



Aan de achterzijde het zelfde verhaal. De koelribben aan de voorzijde, en deels aan de achterzijde ga ik affrezen zodat de behuizing wel gaat passen.

Ook moet ik de plaatjes maken die voeding + kabels wegwerkt, en das ook een klusje voor op de CNC. Zometeen eerst maar eens het stoffilter uit gaan tekenen, aangezien dat iets ingewikkelder is dan slechts een paar plaatjes frezen.

In de loop van volgende week weer een update.

[_ferry_]

Kijk, da's een mooi begin, uitgebreid verslag ook Toestemming.

[FiXeL]

Bedankt! En ik heb niet stil gezeten dus er komt vanavond nog een mini-update aan. Helaas nu even geen tijd meer, moet zometeen even mijn sociale verplichtingen nakomen... (bij pa en ma langs)

[GNOOM172]

Ik ga hem volgen, ziet er beregoed uit!

[DJ-Visto]

Gaaf, gaaf! Leuk verhaal zit erbij

[Fid3lity]

Ben benieuwd, maar de intro ziet er goed uit. Ik ga hem ook volgen, dus succes!

[sticx]

Ziet er al goed uit, ben benieuwd wat het wordt

[FiXeL]

Deel 4.1 - Nog meer thuis modden

Na het posten van deel 4 had ik eigenlijk toch zoiets van: Hey, dat kan ook nog wel even, dus we plakken nog wat verricht werk aan deeltje 4. Omdat ik toch het meeste opzag tegen iets volledig uit te tekenen, en dan dus tijd steek in iets wat niet direct vooruitgang betekend, ben ik eerst voor de gein maar eens een paar plaatjes lopen zagen:



Door er een paar lipjes aan te laten, en deze om te zetten is het mogelijk om de plaat vast te bouten (dit moet demonteerbaar zijn, dus geen popnagels) aan de kast. Als dit niks was geworden, was het ook geen ramp, van de bestelde plaat heb ik tot nu toe nog niet eens de helft geknipt.

Een tip voor het figuurzagen in alu: Het zagen gaat beter als je zo nu en dan een klein druppeltje snijolie op het zaagblad doet. Niet teveel, want dan kan je door het olie/zaagsel mengsel wat op het plaatje komt de lijn niet meer goed zien. Ik heb ook kaarsvet geprobeert, maar dit werkte minder goed.



Past meteen perfect, alleen had hij iets korter gekund, magoed dat doen we straks.



Vervolgens aftekenen waar de profieltjes komen waar het filter tegenaan gedrukt wordt, gaten boren in de hoeken en zagen maar! Dit is de bodemplaat, en zoals je wellicht kan raden komt er ook een opening in de onderzijde van de kast om koele lucht aan te zuigen. Alles ging prima totdat bij het inkorten van het plaatje het zaagje brak... (nr. 4 tot nu toe) Bij het vervangen van het zaagje bleek de bovenste klemschroef van de figuurzaag door te draaien...



Nou, daar sta je dan op paasmaandag... Je komt niet zomaar 123 aan een slotboutje, ook al heb je Auke Rauwerda hier in de stad zitten... Die heeft werkelijk bijna alles, maar dan moet ie wel open zijn natuurlijk...



Magoed, even wat rommelen in een kistje met bouten... er zal vast wel een inbusboutje bereid zijn zich tijdelijk om te laten bouwen, eh vijlen als slotboutje



Ook weer gefixed, dus we kunnen verder met het andere plaatje. Toen deze klaar was, beide plaatjes in de kast gezet, en gemeten wat de hoogte tussen de 2 plaatjes was. Dat bleek 290mm te zijn, dus nemen we dit als maat. Daarna 4 hoekprofieltjes gezaagd, 2x 290mm, en 2x 270mm voor de driehoek.



Daarna bij de 2 profieltjes van 270mm in het midden een hoek eruit zagen zodat deze omgezet kan worden...
Zodat je eindigt met dit:





Tegen de profieltjes worden tochtstrips geplakt, zodat de plaat waar het filter in zit mooi de boel afdicht. Op deze foto is ook goed zichtbaar waarom ik de beide driehoeken eruit gezaagd heb, er is nog flink wat inlaat oppervlak uit de bodem van de kast te halen.



Dan even popnagelen... De gaatjes heb ik gewoon zo ff uit het handje geboord zonder af te tekenen, je ziet er later immers niks meer van, maar let wel dat je de profieltjes even vastzet met een lijmtang, om te voorkomen dat ze verschuiven bij het doorboren. Ik heb een prachtige kolomboormachine staan waar je netjes mee kan boren, maar tot nu toe heb ik puur uit gemak de accuboor gebruikt, wat ook prima gaat.



En zo ziet het er compleet uit in de kast. De reden waarom ik voor een driekhoek ga en niet een plat filter, is meer filteroppervlak. Dit heeft 2 voordelen, het filter raakt minder snel vol, en door het grote oppervlak hoop ik dat het filter niet gaat suizen omdat er veel lucht door een obstakel (het filter) moet. Als filter nemen we een simpel afzuigkap filter, kost een paar euro en je hebt voldoende materiaal om meerdere filters te maken.



Nu dit klaar is, wordt het eerst tijd om de doorvoer te maken voor de kabels van de fans. Ik ga beide Noctua fans onafhankelijk van elkaar laten aansturen door de T-Balancer, zodat als bijvoorbeeld de video kaart warmer wordt de onderste fan harder gaat lopen, en als de processor warmer wordt, de bovenste fan. Ik heb gisteren de fans eens zo los op een voeding aangesloten, en ik moet zeggen dat de geluidsproductie me niet tegenvalt. Alleen op 12volt waren ze boven het al draaiende systeem uit te horen, en met de bijgeleverde adapters was het geluid niet noemenswaardig. De beide 80mm fans zijn ook best wel stil te noemen, in ieder geval een stuk stiller dan de beide 80mm Enermax Led fans die eerst in de case zaten.

Eh, terug naar het verhaal... De foto hierboven heb ik de gaten afgetekend waar de kabels van de fans door moeten. Door eerst met een merkstift het te markeren gebied even zwart te maken, zijn de lijntjes die je trekt met de kraspen beter zichtbaar.



Dan even 2 gaatjes boren..



Nu de hoekjes eruitzagen in zowel de plaat voor de koelers als de 5,25" bay plaat...





Hmja, lijkt me duidelijk zo... De gaten voor het vastmaken van de plaat moeten nog, maar dit kan een latere keer wel.



Dit is misschien niet duidelijk, maar ook hier is een perfect verklaarbare reden voor... Ik wil in de zijpanelen ook intakes hebben, en die moeten ergens uitkomen. Nu kan ik met veel geknoei zelf wel een hoek uit dat paneel dremelen/zagen/vijlen, maar we kunnen ook gewoon de popnagels eruit boren, op de CNC klappen, uitfrezen en weer inelkaar popnagelen. De laatste optie lijkt me iets eenvoudiger.

Tot zover deze update, hopelijk krijg ik deze week nog voldoende tijd op de zaak om nog een gat in de to-do lijst te slaan. Zometeen eerst maar eens wat inbusboutjes bestellen bij: http://www.modelfixings.co.uk/ <-- (Heeft me al meerdere keren uit de brand geholpen met engelse maat boutjes voor mn paintball gerelateerde ongein.)

[brinkdinges]

FiXeL schreef op maandag 25 april 2011 @ 22:08:
Alles ging prima totdat bij het inkorten van het plaatje het zaagje brak... (nr. 4 tot nu toe) Bij het vervangen van het zaagje bleek de bovenste klemschroef van de figuurzaag door te draaien...

[afbeelding]

Heel herkenbaar, ik heb ook ooit eens een bout op maat moeten vijlen voor de figuurzaag. Als ze nou eens fatsoenlijk staal gebruikten voor dit soort bouten, maar nee hoor.

[ThomVis]

FiXeL schreef op maandag 25 april 2011 @ 22:08:
Deel 4.1 - Nog meer thuis modden
Door eerst met een merkstift het te markeren gebied even zwart te maken, zijn de lijntjes die je trekt met de kraspen beter zichtbaar.

Ik plak er papieren schilderstape overheen en teken met fijn potlood af. Makkelijker te tekenen, bescherm het werkstuk en minder schoon te maken. Kraspen gebruik ik alleen als ik met de slijptol aan de gang ga.

[DrumandBass]

Haha, wat grappig om Fixel hier te ook te zien. Succes met je mod. man. En nog altijd AGD?

[FiXeL]

@brinkdinges:

Opzich valt het best wel mee. Deze figuurzaag is al meer dan 15 jaar oud, dus als er dan eens een boutje verslijt is dat op zich geen ramp.

@ThomVis:

Das op zich een goeie tip! Ik moet bekennen dat ik dit puur uit gewoonte doe, en gelukkig wordt het metaal gespoten, dus is het op zich geen ramp. Echt krasvrij houdt ik het alu ook niet, dit is van dat zachte spul dus het krast bijna al als je er alleen al naar kijkt...

@DrumandBass:

Nope, niet zo into AGD meer, maar ik heb er nog wel een paar liggen. Gebruik nu bij voorkeur een Planet Eclipse 09 Ego of een CCM T2 Pump. Lichter en minder onderhevig aan kuren.

[jorik1]

wow die servercube is echt nice

hopelijk word deze ook mooi

[FiXeL]

Update 5 - Miniupdate

Helaas werd er deze week niet overgewerkt, en komende week heb ik geen toestemming om te "beunen" (zoals we dingen voor onszelf noemen) dus helaas een beetje een schrale update. Magoed, het is niet anders en een update is een update.



In ieder geval heb ik wel tijd gezien om de HDD behuizing op de CNC te klappen...



Hmja, niet veel te zien, maar wil je deze freesbank in actie zien: Klik! (youtube, even skippen naar 1:50) Deze machine staat op het moment er een beetje bij voor de heb, zonder een vaste operator, dus ideaal voor spoedklusjes tussendoor of beunen.
Niet echt nauwkeurig meer, maar dat boeit bij dit soort werk niet echt... Alleen ff een passing rondfrezen is er door de leeftijd en slijtage van deze machine niet meer bij.



Even wat betere pics dan die van mn iphone... Hier zie je dat de koelribben die aan de achterkant teveel uitstaken, nu weg zijn.



En natuurlijk ook aan de voorzijde...



Moest allemaal even quick & dirty tussen het reguliere werk door, dus de spanen zitten nog in de behuizing. Die heb ik inmiddels uitgespoeld, en de behuizing ff wat afgesopt om de koelvloeistof wat kwijt te raken, en ik moet nu alleen nog even ontbramen. Maar grofweg even gepast, en nu moet er alleen nog een hoekje uit de plaat waar de fans inzitten, en het past!



Ik had vandaag op mn werk even tijd om een uitzetje te maken voor de intake in het zijpaneel. Het mooie van karton is dat je er makkelijk mee werkt, en het ongeveer een idee geeft van hoe iets gaat worden, en dit leek opzich niet eens zo raar. Maar door het vouwen komen er wel naden in de hoeken te zitten, hier ga ik losse stukjes voor frezen om het 1 geheel te maken. Helaas is dit de enigste manier zonder het paneel teveel te mishandelen.



Nog een foto vanaf een andere hoek. Opzich lijkt het niet zo raar, maar hier gaan we nog even goed over nadenken.

Hardware update!

De eerste hardware is besteld! Helaas slechts het mobo en de CPU koeler, maar dit was meer vanwege het beschikbare budget deze maand. Ik zit met smart te wachten op mijn vakantiegeld en een smak geld van de belastingdienst. Iig, met het mobo bij de hand kan ik met andere dingen bezig die geplanned staan, zoals de plaatsing van de kabels door de mobo tray, bekabeling van de T-balancer sensoren, 80mm fans bekabeling, en nog wat extra's, maar dat zien jullie vanzelf wel.

Tot zover deze update.

[dnbrainwash]

Haha, werkte dat wel een beetje met 2 hoppers op die marker?
Je hebt een mooi begin gemaakt, ik blijf hem volgen.

[FiXeL]

dnbrainwash schreef op vrijdag 29 april 2011 @ 00:25:
Haha, werkte dat wel een beetje met 2 hoppers op die marker?
Je hebt een mooi begin gemaakt, ik blijf hem volgen.

Gaat prima, alleen het laden van 2 hoppers tegelijk is een beetje lastiger. De marker zelf moet ik nog mee bezig om hem af te stellen, met de standaard CCM regulator had ie niet genoeg recharge rate, maar ik heb inmiddels een AKA 2 Liter+ reg dus ik hoop dat ie daarmee wel een beetje harder schiet dan 230 fps, zonder veel lucht uit de loop te blazen tijdens het autotriggeren.

Ok back ontopic.

Update 6 - Eerste hardware binnen!



Eigenlijk had ik beter alles in 1x kunnen bestellen, maar we wachten nog op de belasting teruggaaf en het vakantiegeld, maar om toch nog wat te kunnen doen heb ik alvast maar het moederbord en de CPU koeler besteld, en afgelopen vrijdag opgepikt bij de mycom. Het is een erg mooi bordje, en ook zonder de thermal armor is het een plaatje. (sorry, vergeten foto van te maken)



Bij het plaatsen van het mobo op de tray kwam mijn vrees al uit... Ik had een opening gemaakt voor het monteren van een CPU koeler, maar na het zagen keek ik later weer naar foto's van dit moederboard en kreeg meteen zo'n gevoel van: mozeskriebel, dat kan wel es een probleem opleveren... Magoed, daar kijken we later nog wel even naar en dan zagen we meteen ook de openingen voor de bekabeling. Eerst gaan we met het mobo aan de slag...



Eerst de thermal armor verwijderen van het mobo. Asus was zo aardig om in de doos van mijn oude mobo een floppy drive kabel mee te leveren, en die komt nu goed van pas voor het idee wat ik had!



Juist... iets met blauwe 3mm ledjes...



Een helehoop ledjes... en krimpkous... en heetlijm...



Om de boel toch enigzins demontabel te houden zal er ook nog een stekker aan moeten, dus das weer een hoop draadjes solderen + krimpkous...



En de VU meter moet natuurlijk ook voorzien worden van nieuwe bedrading en een stekker... Aan de VU meter zijde is alles netjes van pin 1 tot pin 20 op volgorde aan de stekker gesoldeerd, en aan de thermal shield zijde een beetje random, vanuit de southbridge uitwaaiend naar buiten toe.



Eventjes aan de PC gehangen om te kijken of alle leds naar behoren functioneren...

[Youtube - VU meter test]

Ziet er niet verkeerd uit. Tijd om met de mobo tray bezig te gaan:



Alles globaal afgetekend, en daarna...



Was het toch tijd om de backplate van de tray te verwijderen. Dit maakt het zagen een stuk makkelijker, en een paar popnagels kunnen de kosten ook niet zijn. Het was gisteren mooi weer, dus lekker in het zonnetje lopen zagen en dan is uiteindelijk dit het resultaat:



Ik was eerst van plan om de kabels voor de 80mm koelers en de 8-pins 12V aansluiting van het moederbord bovenlangs te laten lopen, zodat ze boven de dekplaat voor de voeding zouden lopen, maar dit zou in de praktijk erg lastig kunnen worden qua montage/demontage. Daarom toch maar achter de mobo tray langs. Hetzelfde voor de kabels van 1 usb aansluiting onder (voor de T-balancer), een fan aansluiting, en de kabels voor power/reset/etc. Er komt een dekplaat over het kale gedeelte van de tray (met de gaten) zodat alles netjes uit het zicht is weggewerkt. Het mooiste zou wezen dat dit mobo een 24-pins aansluiting had die 90 graden gedraaid zat, maar helaas kan je niet alles hebben.



Het geperforeerde gedeelte van de backplate stond me ook niet echt aan, dus daar moeten we even wat mee doen.



Uitzagen dus! Hier gaan we t.z.t een leuk roostertje voor maken.



Ook het restant van de kast moest het ontgelden, doordat de kast vrij kaal is bleek het prima mogelijk om de intake aan de onderkant uit te zagen. Was wel ff wat pielen met de figuurzaag om alle snedes te maken, maar het is wel gelukt.



Aan de zijkant bovenin ook een opening gezaagd voor de doorvoer van kabels. De tapijttegels die ik van mijn ouders gekregen heb om de vloer in het hok netjes te houden, waren ook hier zeer van nut om mijn case een beetje netjes te houden.

Later die dag eens met de Cooler Master V8 aan de gang... Uitelkaar gehaald, want rode leds geven misschien wel een leuk effect, maar dat was niet wat ik in gedachten had.



De ledjes die vastzaten met heetlijm een beetje lospielen met een schroevendraaier (UV groen gemod tijdens de bouw van de servercube)



Even het stickertje aan de achterkant van de fan lostrekken, en je kan de draadjes zo lossolderen van het boardje... Eigenlijk is dit gewoon een rode led fan van Cooler Master, alleen zitten de leds iets anders en ontbreken de onderste twee leds.



Het hele zwikkie op de huiskamertafel. Ik vindt het erg netjes dat Cooler master besloten had om de PWM kabel wel te sleeven, maar waarom dan niet het kabeltje van de potmeter? Die potmeter gaat weg, helaas kon ik er niet goed bij, anders had ik em gedesoldeerd van de fan. Ik moet nog even zien wat ik ga doen, maar zowiezo wordt de PWM kabel ingekort en de potmeter gaat weg!

Helaas heeft de keuze voor deze koeler nog een consequentie... Door de hoogte van de koeler zal na installatie het niet meer mogelijk zijn om de moederboard tray te verwijderen zonder eerst de koeler te verwijderen... Magoed, dat is iets waar ik mee kan leven.



En ik heb ook al een mooi plekje uitgezocht voor de digitale temp sensor van de T-balancer..

Tot zover deze update. Ik heb komende week niet de mogelijkheid om met de CNC wat dingen te doen, dit kan pas de week erop. Maar in ieder geval kan ik nu wel alles voorbereiden dus hoop ik dat ik alles in een middag klaar kan krijgen. (zal wel niet, maarja wishfull thinking...)

[Mexel]

Zonde van de mooie mobo, maar het geeft wel een mooi effect. Heel origineel ook nog eens.

[keejoz]

Ik heb ook de V8 maar ik heb die leds helemaal niet, lol. Ik had er al eerder over gelezen online en ik dacht ah die heeft een mod ofzo gedaan maar blijkbaar is het stock?

[FiXeL]

Mexel schreef op maandag 02 mei 2011 @ 19:15:
Zonde van de mooie mobo, maar het geeft wel een mooi effect. Heel origineel ook nog eens.

Hoezo zonde? Als er geen HD-activiteit is, zie je er niks van. En ik heb alleen leds toegevoegd, onder de thermal armor, wat prima weg te halen is mocht ik voor het einde van de garantie het bord RMA moeten sturen. (mijn ervaring met Asus: die kans is erg klein)

Magoed, het bord kan volledig teruggebracht worden in de originele staat.

keejoz schreef op maandag 02 mei 2011 @ 19:16:
Ik heb ook de V8 maar ik heb die leds helemaal niet, lol. Ik had er al eerder over gelezen online en ik dacht ah die heeft een mod ofzo gedaan maar blijkbaar is het stock?

Misschien heb je een oudere versie van dit product, waar nog geen led fan in verwerkt zat. Deze had iig wel een led fan, maar aangepast voor deze koeler. Ik heb alleen de leds er uit gehaald omdat ik de kleur niet goed vond passen bij wat ik in gedachten heb.

[FiXeL]

Update 7 - Fans!

Ik vindt de Noctua fans erg stil, maar de kleur past niet bij de case. Dus tijd om daar eens wat aan te gaan doen!
Helaas zijn deze fans van Noctua niet demonteerbaar, dus dit zou een groot probleem opleveren als je ze zou gaan spuiten met een spuitbus. Ik gok dat dit ook een reden is waarom veel tweakers liever een andere fan kiezen, want de kleurkeuze van Noctua is Gelukkig ben ik in het bezit van een airbrush, en een compressor. De compressor zelf moest gerepareerd worden omdat de draaiknop voor het instellen van de druk doordraaide. Dit had ik deze week op mn werk gedaan (schroefdraad uitboren en optappen naar M10) alleen bleek na montage het reduceerventiel toch nog wat te lekken, (hield zijn druk niet) en aangezien het om een normale bouwmarkt compressor ging, die 89 decibel aan geluid produceert, wou ik ook even kijken naar een andere optie. Ik woon nu in een portiekflat op de begane grond, en ik gok dat mijn buren niet zo vrolijk worden als die compressor regelmatig staat te draaien.



Het lijkt nergens op, maar dit is een carbon persluchtfles van 1.1L die tot 300 bar gevuld kan worden. Deze gebruik ik normaal gesproken voor het paintballen, en de uitgaande druk is ongeveer 60 bar. Das natuurlijk teveel voor de airbrush, maar met een verloopje zit deze aan een reduceerventiel van een paintball geweer die helemaal uitgedraaid staat. Helaas kan ik de druk niet helemaal naar 0 bar draaien omdat de veer in het reduceerventiel daar net iets te lang voor is, maar er komt nu ongeveer 4 bar aan druk uit, wat voor het spuiten van oppervlakken met de airbrush voldoende is. Het losse verloopje met luchtkoppeling is voor de compressor. In het verleden gebruikte ik een luchtslang aan de compressor, met daar de airbrush aan vast. Het nadeel hiervan is dat de lucht in de slang gereduceerd is, waardoor tijdens het spuiten je druk verliest en even een piekdruk krijgt als je na een poosje weer gaat spuiten (omdat de druk weer op nivo komt in de slang) Daarom wou ik direct aan de airbrush een reduceer, zodat er in ieder geval geen problemen meer zouden zijn met airflow.



Het vullen van een HP fles (High Pressure) is natuurlijk niet iets wat je zo even doet. Maar omdat ik thuis een 300 bar 10 liter duikfles heb, met vulstation is het vullen van flesjes geen probleem. Het vullen van de duikfles zelf doe ik op het locale paintballveld, daar staat een Bauer Junior 2 compressor die 300 bar kan vullen. Omdat ik al een aantal keer flesjes heb gevuld, zit er nog maar 190 Bar in de duikfles, maar dit bleek achteraf meer dan voldoende te zijn. Ik heb 4 fans gespoten op 1 enkele flesvulling. (1.1L X 190 bar = ~210 liter lucht)



Eerst maar eens de kabeltjes afplakken. Deze worden uiteraard wel opnieuw gesleeved, maar voor het netheid plakken we ze toch maar af.



Begint hier een aardige bende te worden zo...



Eerst maar eens naar de locale modelbouwzaak. Mijn eerste idee was om de 80mm fans mat zwart te spuiten, met gele tips zoals je vroeger zag bij militaire propeller vliegtuigen, en de 140mm fans zilverkleurig om een beetje het effect van een straalmotor te krijgen. Maar eenmaal bij de winkel vroeg ik of ze nog Humbrol verf verkochten, en ik had een aantal jaren geleden gelezen op inet dat deze failliet gegaan was. Maar wat blijkt, het bedrijf is overgenomen en is nog steeds actief! Dus heb ik naast zwart en geel ook een potje Metal cote - Gun metal gehaald. Helaas hadden ze maar een beperkt aantal kleuren, dus moest ik ook een potje Revell verf halen. Humbrol is stukken beter, en ik kan putten uit ruim 20 jaar ervaring met modelbouwverf. (ik wordt oud.. )



Dit is waarom Humbrol beter is dan Revell... Tis niet goed te zien maar de tandenstoker staat rechtop in de verf, zo dik is het. Dat betekend dat het ook goed dekt als je het verdunt, en dat moet zeker als je het verspuit in de airbrush. Revell is over het algemeen veel wateriger, en dekt ook lang zo goed niet.



Helaas niet zoveel in progress pics als ik had gehoopt... Dit kwam ook omdat ik tijdens het spuiten telefoon kreeg van mijn zus... Hey we zijn in de buurt, en mogen we langskomen? Naja snel het spuiten afgemaakt en tijdens de visite nog ff de boel aan de kant gegooid.. Dus jullie zullen het even moeten doen met een foto van de fans die hangen te drogen.



Wel altijd eerst je airbrush even goed doorspuiten met thinner als je met verf op oliebasis werkt, anders zit de hele handel de volgende keer vast als je weer gaat spuiten. Dit werkt het snelst, en alleen als je van donker naar een lichte kleur wilt gaan hoef je de airbrush echt goed schoon te maken.



Buiten is het 27 graden, maar je hoort mij helemaal niet klagen in mn hobbyhokje...



Getver wat saai.... had je beter niet een paar gewone zwarte fans kunnen halen? Tuurlijk wel, maar dit is Metal cote. Het mooie van deze verf is dat je het na het drogen deze oppoetst, zodat de metaalkleur tevoorschijn komt.



zoals dit dus. Tis zwart, maar ook metaalachtig.



Eventjes ook vlug een 80mm fan gepoetst... Niet echt netjes gedaan, maar was meer om het effect te tonen.



Ik had de andere 2 fans nog niet gedaan, dus hier kan je zien wat het effect is na het poetsen, en hoe het eruitziet vlak na het spuiten. Hiermee komt ook een einde aan deze update, de komende week zal ik proberen wat misbruik te maken van de CNC's op mn werk, zodat ik weer verder kan aan de case.

Ik zit qua sleeving te denken aan een zwart/titanium grey combi (bij MDPC-X weg) maar ben er nog niet helemaal over uit.... Suggesties? Graag!

[Payne]

Ik vind het maar knap wat je doet. Mooi werk op de CNC. Vakwerk. En dan die perslucht. Als je nagaat dat er in een autoband 2.5 bar lucht gaat. Dan is 300 bar een gigantische druk! Mooie aanpassing, en dat met een airbrush... Ik ga m volgen!

[Fid3lity]

FiXeL schreef op maandag 09 mei 2011 @ 16:57:
Update 7 - Fans!

Hier heb je er nog een!

Fraaie update weer, lekker bezig zie ik zo dus ga vooral zo door!

[FiXeL]

Update 8 - CNC Time!

Vandaag eindelijk tijd gezien om wat werk te doen op de CNC, maar we gaan even terug naar gisteren....



Er lag een pakje op de deurmat... Uit engeland. Wat zou daar nou inzitten?



Een helehoop boutjes! Komt mooi uit, want ik denk dat ik ze dit weekend nodig ga hebben. Vandaag dus druk doende geweest op de CNC, maar om tijd te sparen aan de machine doe ik het ruwe programeerwerk thuis. CNC programma's zijn basicly gewoon tekstbestanden met een bepaalde syntax, en zoiets is opzicht prima te doen met notepad, maar met Cimco edit werkt het toch net even iets prettiger.



Ik heb nog niet alles kunnen programeren, maar de onderdelen die ik van plan was om aan te pakken heb ik zoveel mogelijk verwerkt in 1 programma. Door het programma op te delen met labels (LBL) en label jumps kan je door een Q-waarde te veranderen verder met het volgende onderdeel. De besturing springt naar het betreffende label door de formule: IF +Q90 EQ (Equal, gelijk aan) +90 GOTO (ga naar) LBL 90 (en zo programeren dat Q90 = 91 dan gaat ie naar LBL 91, etc.) Voor de rest alle bewerkingen voorkauwen, en alle contouren en boorposities ook in een label mikken (oproepen met CALL LBL **) zodat alles zo goed als het kan klaar is om meteen af te lopen. Het besturingsysteem van de CNC maakt overigens gebruik van Heidenhain klaartekst dialoog programering, maar hij kan ook ISO formaat aflopen, al is dit iets omslachtiger te programeren.



Als alles zo goed als het kan klaar is, opslaan op de PC, en een enigzins mishandelde USB stick..



Thuis zal ik ook moeten bepalen hoe een bepaald onderdeel opgespannen dient te worden, en hoe we de zaken aan gaan pakken. Hier een foto van het oude zijpaneel, wat we op gaan offeren voor wat inzetstukjes voor het front, en de bovenkant van de kast. Met merkstift even grofweg wat aftekenen, het coordinatenstelstel aangeven en het primaire nulpunt. (rechtsonder in de hoek) Voor het frezen van de inzetstukken wordt het nulpunt tijdelijk verplaatst doormiddel van een nulpuntverplaatsing, die op te roepen is als cyclus (een cyclus kan bij een CNC gedefinieerd worden om bepaalde handelingen te doen, bijvoorbeeld voor het boren, tappen, uitkameren, stilstandstijd, verplaatsingen in het coordinatenstelsel, etc.)



Vanmiddag vrij genomen, programma ingelezen, hier en daar wat foutjes wegpoetsen en gaan! Misschien is vrijdag de 13e niet de meest geschikte dag om met dit soort dingen bezig te gaan, maar ach, geloven doen we wel in de kerk. Eerst maar eens de 5,25" bay platen onder handen nemen, die lagen inmiddels al 2 weken in een la op mn werk te wachten op die kamer die ik eruit wou hebben. Even een opspanning gemaakt, en...



Frezen maar!! (sorry voor de wat slechte pics, zijn genomen met mn iphone)



Zo strak en maatvast krijg je het niet met de hand!



De andere plaat moet er natuurlijk ook aan geloven, helaas verkeerd om opgespand, maar geen nood, er zit een rotatiecyclus op de besturing. (had het 180 graden gedraaid geprogrameerd)



Volgende op de to-do lijst, de inzetstukjes. Ik wou deze eerst doen zodat ik ze kon passen tijdens het op maat maken van de kamers, maar helaas is dit door tijdgebrek een beetje in de soep gelopen. Ik heb de kamers zelf met de zelfde frees gemaakt, en 0.03mm groter, dus het zou in theorie moeten passen. Al betekend theorie en praktijk niet altijd hetzelfde, en het is ten slotte vrijdag de 13e, magoed we zien het dit weekend wel.



Hier een begin gemaakt met de dekplaat voor de voeding. Helaas ook meteen de meest zinnige van alle onderdelen, omdat ik het moest spannen met in verhouding vrij grote klemmen. Ik heb tijdens het bewerken een paar keer klemmen moeten verplaatsen om een botsing te voorkomen.



Gaatjes geboord, deellijnen gefreesd, en de lamellen voor een deel ingefreesd. Helaas kon ik op de CNC ze niet helemaal uitfrezen, dit omdat het dunste HSS freesje wat ik voorhanden had 2mm dik was, en ik wou dunnere lijnen. Nu had ik wel dunnere freesjes in hardmetaal, maar dat is meestal geen succes in dunne plaat die niet stabiel opgespannen is. Trilling is voor hardmetaal funest, dus dit wordt toch figuurzagen.



Even het bijhorende montagestripje voorzien van M3 gaatjes...



En nog even een stukje zwart plexi frezen...



Guess what it is....



Helaas, het is vrijdag de 13e, dus als je er vanuit gaat dat de alu plaat 1mm dik is, en niet stiekem 1,25mm... Dan is de 1,1mm diep die je voor de zekerheid aanhield net te weinig... Naja maak later wel een nieuwe.



Even een opspanningkje inelkaar prutsen voor het bovenpaneel...



En eindelijk verlost van die lelijke opening bovenin de kast... Nooit gebruikt, en ga hem ook niet gebruiken ook!



Dit was even een momentje van in dubio... In de eerste instantie wou ik het knopje in het zwart plastik deel maken van het front, maar uiteindelijk leek me dit een mooiere oplossing. Het zwarte plexi deel past er precies in, en daaronder komt een tiptoets. Het alu veert voldoende mee om de toets te bedienen.



Totaalplaatje...



En nog even de USB poort uit het front frezen....



Om er na afloop achter te komen dat ik een fout gemaakt had met rechtleggen... Naja, het is gelukkig herstelbaar, maar ik zal de kamer groter moeten frezen, en een nieuw inzetstuk moeten maken. (Friday the 13th rears it's ugly head)

Tegen deze tijd was het ook al ruim tijd om op te ruimen, dus spul in de tas, opruimen en naar huus om van het weekend te genieten. Eenmaal thuis toch nog even een paar pics geschoten:



Dit wordt dus de bovenplaat die de voeding verbergt. De alu strip links wordt aan de kast bevestigd, en de andere 2 strippen kunnen daar met verzonken M3 boutjes aan vast worden gemaakt. Ik moet de lamellen voor luchtdoorlaat naar de voeding nog uitzagen, maar dat zien we morgen wel. Misschien gaan we het ook wel anders doen, maar ik wil eerst eens zien hoe het eruitziet als de plaat in de kast zit.

edit:
Zie nu net dat er 2 fouten zitten... De gaten in de alu strip hadden gespiegeld moeten zijn, en bij de middelste plaat zitten de onderste 2 gaatjes 10mm te ver naar links... Jammer, magoed het kan opnieuw.

De beide 5,25 bay platen zijn nu klaar, en na het afbramen kunnen deze weer in de kast gepopnageld worden. Als alles weer inelkaar zit wordt het ook weer tijd om het luchtfilter aan te pakken.



Ik zal dit weekend ook het inzetstuk lijmen, het on/off knopje zal helaas opnieuw moeten, maar dat is niet anders. Het programma is er, en een nieuwe is zo gemaakt.

Nou, dat was em weer voor deze keer.

[ Voor 1% gewijzigd door FiXeL op 13-05-2011 19:23 . Reden: Foutje, bedankt vrijdag de 13e! ]

[Verwijderd]

Zeer mooi werk! *bookmarked* ik blijf deze mod zeker met veel plezier volgen.

[FiXeL]

Update 8.1 - The day after CNC

Kleine mini-update, niet veel gedaan vandaag maar toch wou ik de voortgang posten. Inmiddels is er sleeve en andere meuk besteld bij MDPC-X, en heb ik nog een paar dingetjes gedaan aan de case.



De gefreesde onderdelen waren bewerkt met het gebruik van koelvloeistof, wat in feite water is met olie. Dus alles was zo vet als het maar kon. Toch maar even in de douche gelegd, wat afwasmiddel en heet water deed de rest.



Toen maar het inzetstukje voor de bovenkant afgebraamd en gepast...



Ik zie kleurverschil... altans de kleur is gelijk, maar er is iets mis..



Buiten het feit om dat het plaatje nog niet helemaal vlak inzit, zie ik kleurverschil... En dat was nou juist niet de bedoeling. Het probleem zit hem in de geborstelde alu plaat... Er zit een bepaald patroon in, en als je een ander stukje plaat erin zet wat net iets anders geborsteld is, lopen de lijnen niet gelijk, waardoor je duidelijk een kleurverschil ziet omdat het licht er anders op breekt. Ik heb het plaatje er ook 180 graden gedraaid ingedaan, maar dit mocht helaas niet baten.

Nu heb ik nog een ander zijpaneel, maar om dit nog een keer te proberen met het risico dat het nog niet naar wens is, durf ik eigenlijk niet aan. Dit is een probleem waar ik nog even goed over moet nadenken... Iemand suggesties? Ik heb er aan gedacht om een kantelbaar paneeltje te maken met USB aansluitingen, of om dit te doen:



Een fliphandle inbouwen. Maar ondanks dat het wel industrieel en strak oogt, wil ik toch een wat elegantere oplossing. Ook is het bovenpaneel een stuk minder stevig dan die van de Chieftec kast destijds. Een fliphandle is handig voor lan parties, maar de laatste lan waar ik geweest ben was in 2004, en ik voorzie toch wel dat dit voorlopig mijn laatste zal zijn. (nu ik die foto weer zie heb zo'n spijt dat ik de battle angel case verkocht heb)



Magoed, het is niet anders... Verder met de General-Li.... Eens kijken of alles een beetje past. De montagestrip is fout geboord, maar geen ramp op zich... Hij kan ongedraaid worden en dan kan ik aan de achterkant het zelfde patroon in spiegelbeeld erin boren. Niet perfect, maar uiteindelijk zal dit niet zichtbaar zijn.



Eerst maar eens de rand omzetten van de dekplaat voor de voeding. Het patroon wat ik ingefreesd had voor lamellen heb ik nog even laten zitten voor wat het is, ik had even geen zin in figuurzagen vandaag. (en maar goed ook, achteraf)



Ai, het past net niet... een halve millimeter zal er toch afgevijld moeten worden...



Magoed, na een halve millimeter gevijld te hebben past het prima! Ook de lengte van het omgezette deel + de montagestrip is qua lengte spot on.



Ook maar even het mobo en de bodemplaat geplaatst om de kijken hoe alles gaat komen qua bekabeling. Er komt rechts van het mobo nog een afdekplaat die de kabels afdekt, maar helaas zal er voor de 24-pins stekker wel een opening gemaakt moeten worden in de dekplaat. Tijdens het passen zag ik ook dat er een probleem was met de lamellen die ik voorbewerkt had in de afdekplaat voor de voeding. Als ik deze uit had gezaagd en omgezet, dan had ik ruzie gekregen met de uitstulping op het mobo genaamd Sabertooth P76 waar alle externe aansluitingen in zitten. Misschien toch maar wat anders bedenken...



Eerst maar weer de kast inelkaar popnagelen, en meteen ook maar gaten boren voor het bevestigen van de fan plaat. Na afloop nog weer even naar de bouwmarkt, want mn 3mm popnagels waren bijna op. De kruisjes op de plaat waren even om aan te geven dat daar juist niet geboord mocht worden. De 140mm fans passen prima in een 5,25" bay, maar das 146mm dus hou je daar erg weinig ruimte over om een schroefje te plaatsen.



Ook meteen maar de plaatjes voor het luchtfilter geplaatst en vastgebout.



Tijdens mijn bezoekje aan de bouwmarkt ook maar eens gekeken naar alternatieven voor een mooie luchtinlaat voor de afdekplaat van de voeding. Hetgeen wat ik gefreesd had wordt denk ik lang zo mooi niet als dat ik een normaal rooster ga verwerken in het paneel. Dus dat gaan we doen. Hopelijk kan ik de gemaakte plaat opnieuw gebruiken hiervoor, maar anders is het ook geen ramp, ik heb nog zat plaat staan op mn werk, en het CNC programma is er ook nog steeds. In ieder geval nemen we geen genoegen met half-assed, het moet goed zijn, no compromise!

Een andere optie die ik overwogen heb, is sleuven frezen in de plaat voor de nodige luchtdoorlaat, maar ik vindt dit zelf weer minder.

Voor zover deze update, morgen heb ik helaas geen tijd om te modden, dus tot volgende week!

[FiXeL]

Update 9 - De gedesillusioneerde perfectionist

De titel zegt het... In sommige opzichten ben ik een perfectionist, en in sommige dingen weer niet, maar helaas weet ik dat echte perfectie een ding is wat nauwelijks haalbaar is als je de standaard te hoog zet. Deze build is dit ook. Het zal niet perfect worden, maar aan de andere kant, de perfecte case heb ik ook niet gevonden.

Ik was niet helemaal tevreden met mijn opzetje om een rooster te maken in het paneel wat tussen het mobo en de voeding kwam, dus heb ik maar eens gekeken naar andere opties. De laatste foto van mijn vorige post liet al een standaard alu rooster zien, en dat gaat veel mooier worden als ik dat in die plaat krijg, dan zelf ga lopen prutsen met groefjes frezen, etc.



Eerst maar eens het materiaal wegzagen wat ik niet nodig heb,,,



En ook in de dekplaat. Jammer, want hier heeft toch best wel wat tijd ingezeten.



Magoed, rooster afgetekend, kamer afgetekend, en het past meteen zonder veel poespas. Alleen hoe krijg je zoiets mooi strak in een bestaande plaat? Het rooster was enigzins vervormd door het zagen, en niet 100% vlak meer..



Tijd voor wat secondelijm... Dit is monster spul... Gebruikte ik vroeger om banden van RC auto's aan velgen te lijmen, en het bleef zitten @ 90-100 km/u. Wel een tip voor het behoud van je secondenlijm: Bewaren in de koelkast, dan gaat het jaren mee. Dit potje is denk ik 3 jaar oud en nog steeds goed. Moet nu alleen wel een tang gebruiken om te openen, though...

Met de secondenlijm en een alu profieltje gaan we het inzetdeel (het rooster) zo nauwkeurig mogelijk fixeren in de plaat. Eerst de hoeken, en dan alles er tussenin.



Met een stukje alu gaat het makkelijker om de plaat zo vlak mogelijk te verlijmen. Well goed opletten dat de lijm droog is voordat je het profieltje loshaalt!



Eenmaal gefixeerd, is het tijd voor wat echte lijm... Secondenlijm is handig, maar voor deze toepassing grijpen we toch naar de bison combi power. Dit is superlijm, 2-componenten, hecht goed, en kan na harding gewoon bewerkt worden.



Het plaatdikte verschil is 1mm, dus dat vullen we zoveel mogelijk op, en we vullen de naden aan de zichtzijde zo goed als het kan.



Na het afwerken van de overtollige lijm, is het tijd voor wat 2-componenten polyester plamuur...



Helaas is die meuk al zo oud dat de verpakking van de harder brak toen ik het wou kneden... Magoed, het werkt wel... Nu alleen nog ff een nieuw tubetje harder scoren.



Eerste keer schuren... toch nog wel hier en daar niet helemaal vlak...



Na het schuren toch maar even een laagje primer erover. Primer geeft je een visuele indicatie tijdens het schuren achteraf waar je eventueel nog wat moet bijwerken.



Na de eerste keer schuren, nog maar een laag... tis nog niet naar wens. Uiteindelijk na 3 lagen plamuur en een laag spuitplamuur toch gekomen naar een oppervlak waar ik mee verder kan. Helaas had ik gisteren ook het idee opgevat om ook eens wat aan die crappy werkbank te doen, dus het hok leeggeruimd, tekening gemaakt voor een nieuwe werkbank, en die gaan we volgende week bouwen. Het werkblad wordt bouwmarkt zooi, maar de balken voor het frame kan ik voor nop op mn werk halen... (alleen moet de meuk waar het in verpakt is er nog uit)



Magoed, er staat nu een werkbankje in de woonkamer, en de kolomboormachine hebben we nu even tijdelijk op de wasmachine staan. De vulplaat die ik gemaakt had, had gespiegeld moeten zijn... Euh, als we de gaten doorboren en doortappen zijn we er toch ook? Ik heb besloten om de gaten voor M3 op te boren naar M4. Staat denk ik iets ruiger, en past beter bij het TUF concept van asus.



Dan moeten de gaten ook overgeprikt worden van 3 naar 4 mm....



En even verzinken voor de boutjes...



Diepte ziet er ok uit.. helaas is de diepte aanslag op mn ferm kolomboor niet echt nauwkeurig... maarja je kan voor het geld niet verwachten dat je alles strak en perfect kan maken.



Het bovenste plaatje wou ik eerst opnieuw doen, maar de fout geboorde gaten kan ik weg plamuren.



Even een aanzichtje in de kast....



Vandeweek op mn werk ook even een gaatje gezien om een nieuwe on/off knop te frezen, dit keer 1,25mm diep.



En grofweg uitgezaagd om te passen. En ja, deze past goed. Het extra lipje heb ik eraan gemaakt voor de schakelaar, ookal heb ik aan een halve mm, genoeg, wie weet komt het van pas.



Meer epoxy...



De vulplaat en de kast zijn voor het schuren ontvet met thinner. Altijd eerst ontvetten, dan schuren, anders schuur je de vettigheid mee en dat wil je niet.



Duidelijk, lijkt me.



Beetje pielen om het goed te krijgen, maar daarna de lijmklemmen vast, en de dekplaat los...



Voor een extra lijmklem.

Morgen gaan we weer verder op de C&Snee, job list van vorige week afmaken en wat nieuwe dingen aanpakken, en dan volgt er weer een update met crappy iphone pics.

Happy modding y'all!

[ Voor 14% gewijzigd door FiXeL op 29-05-2011 01:03 . Reden: Hosting edit ]

[mrc4nl]

Geweldig om te zien, hoe goed jij met metaal kan werken. Ik ben wel beetje jaloers

Maar er zijn ook dingetjes, die ook ook mn mijn casemod ga toepassen, jij bereng me op goede ideeen

[GNOOM172]

Eengelijks, mooie uitleg en weet nu eindelijk dat je gewoon brutaal aluminium kunt lijmen ; )

Begint erg mooi te worden.

[marquis]

N hele vete mod. T effect wat je op de MB tray gedaan heb met die leds is ook heel erg gaaf. * bookmarked*

[FiXeL]

mrc4nl schreef op vrijdag 20 mei 2011 @ 18:29:
Geweldig om te zien, hoe goed jij met metaal kan werken. Ik ben wel beetje jaloers

Maar er zijn ook dingetjes, die ook ook mn mijn casemod ga toepassen, jij bereng me op goede ideeen

Nou, daar hoef je niet jaloers op te wezen... Tis mn werk en om te zeggen dat de metaal zo goed betaalt.... Magoed, mooi dat ik je op ideeën gebracht heb.

GNOOM172 schreef op vrijdag 20 mei 2011 @ 21:16:
Eengelijks, mooie uitleg en weet nu eindelijk dat je gewoon brutaal aluminium kunt lijmen ; )

Begint erg mooi te worden.

Wel oppassen welke lijm je gebruikt voor het lijmen van alu, Bison kombi power werkt op zich prima, maar ik heb met andere soorten in het verleden minder geluk gehad. Wel altijd eerst goed ontvetten met thinner/remmenreiniger/aceton en dan pas het oppervlak iets opruwen. Doe je het andersom dan schuur je vettigheid mee, en dat is niet goed voor de binding.

[FiXeL]

Update 10 -

Je raadt het misschien al, gisteren ging niet zo geweldig. Vrijdag had ik de hele dag vrij genomen, met het idee om 'smorgens wat te gaan frezen op de CNC, en de middag thuis lekker verder bezig.



Eerst maar het foutje van vorige week herstellen... Het frontje ligt deze keer wel recht op de machine, en voorzichtig maken we het gat groter totdat er niks meer te zien is van het foutje. Helaas tijdens het herstellen weer een foutje gemaakt, dus moest ik de kamer nog iets groter maken. Gelukkig is alles goed gekomen, want als het front onherstelbaar beschadigd was geraakt, had ik een nieuwe moeten zoeken en deze kast wordt niet meer gemaakt door Lian-Li.



De fan plaat (weet anders ook niet hoe ik em noemen moet) moest nog een uitsparing hebben zodat de kabels naar de harde schijf behuizing geleid konden worden. Nu had ik dit thuis ook kunnen zagen, maar op de CNC is dit hooguit 10 minuten werk en het resultaat hoeft niet strak gevijld te worden.



Het oude inzetstukje voor het front (rechts) past natuurlijk niet meer, dus hebben we een nieuw inzetstukje uit het zijpaneel gefreesd. Door eerst 0.8mm diep het paneeltje op maat te frezen, en daarna steeds iets dieper te gaan blijft het plaatje uiteindelijk aan een heel dun velletje alu zitten wat met een stanleymes los gesneden kan worden. Dan is het thuis slechts een kwestie van afbramen, en plaatsen.



De mobo tray wordt met al die gaten erg gammel, en gezien we best een forse koeler plaatsen wil ik toch nog een extra hoekprofieltje plaatsen tegen de tray. Alleen is 10mm net wat te krap, dus heb ik 1,5mm van het profieltje af gefreesd, zodat het zonder problemen past.



Deze plaat wordt voor het stoffilter, en hier gingen de dingen behoorlijk niet zoals geplanned. De plaat zelf ging prima qua frezen, maar het omzetten van de plaat ging niet zo goed. (zie foto verderop)



Op verzoek van UgotHeinzzd even een proefplaatje aftekenen voor zijn casebuild en later uitgefreesd. Door het mislukken van de luchtfilterplaat had ik niet zoveel zin meer om verder te gaan, en ben toen eerst maar eens naar de bouwmarkt geweest voor wat popnagels. Mooi zo'n gamma kluspas, krijg je meteen een kortingsbon van 15% voor volgende week... Hmm... misschien een goed moment om een workmate aan te schaffen.

Eenmaal thuis lag er een briefje op de mat:



Dat moet van MDPC-X zijn... Jammer, ben weer eens niet thuis en aangezien er getekend dient te worden heeft de buurman het niet aan kunnen nemen.



Het inzetstukje voor het front past mooi, en het geborstelde oppervlak komt een stuk beter overeen met het frontje dan het inzetstuk voor de bovenkant. Hier kan ik wel mee leven.



Dit plaatje zou rechts komen van het moederbord, om de kabels weg te werken. Maar deze komt dan ook deels voor de opening van de 140mm koelers, dus daar moeten we maar wat anders voor verzinnen.



De uitsparing in de fan plaat is goed gelukt, de sata en voedingskabel moet zonder problemen passen.



De luchtfilterplaat is helaas niet veel meer van over.... Door het omzetten is het metaal gaan scheuren langs de groeven die ik gefreesd had.. Het idee wat ik had is niet haalbaar op de manier zoals ik het in gedachten had, dus hier zullen we iets anders op moeten verzinnen.



Toen ik dit zag, kwam de gedachte in me op om de kast bij het grofvuil te zetten... Heel mooi dat ik rekening gehouden had met de mobo tray, en dat het rooster bovenin dus ook iets naar voren moest... Maar er moet ook nog een fan geplaatst worden... Met die Lian-Li kasten past alles redelijk strak inelkaar, zolang je de boel maar niet gaat modden... Nu heb ik 3 opties, optie 1 is het makkelijkst, de fans aan de buitenkant van de tray plaatsen en een dekkapje maken. Optie 2 is de eerste lamel van het rooster weghalen zodat het gaat passen. Nu vindt ik beide opties minder, dus gaan we voor optie 3. Ik zal een uitsparing moeten maken in de tray waar de fans doorheen passen, en een dek kapje, zodat de fans ongeveer in het midden van de backplate uitkomen. Op die manier past het wel, steken de fans niet enorm uit aan de achterkant en loopt de voorkant van de fan ongeveer gelijk met het I/O paneel.

Straks maar weer de backplate losboren en dan gaan we maar eens aan de slag. Helaas begint nu pas tot me door te dringen wat voor project ik me op de hals gehaald heb.

Tot de volgende update, en happy modding!

[ Voor 8% gewijzigd door FiXeL op 29-05-2011 00:48 . Reden: Hosting edit ]

[GNOOM172]

Optie 4; waarom pas je de fans niet aan?

Het is gewoon grandioos om te volgen, dit is juist het leukste van casemodden, build from nothing, only skills!

[ Voor 58% gewijzigd door GNOOM172 op 21-05-2011 13:38 ]

[FiXeL]

Als ik de fans aan zou passen, dan moet dat ook als je ze ooit weer eens gaat vervangen. Fans hebben niet het eeuwige leven dus die mogelijkheid is aanwezig. De Noctua fans zijn inmiddels het 4e setje 80mm fans wat in deze case komt. Inmiddels ben ik begonnen aan optie 3. Ik moet minimaal 8mm. extra diepte hebben, dus als ik een uitsparing zaag, een nieuw fan plaatje zaag, en deze met 10mm. profieltjes op de backplate zet, zou ik in theorie 11,5mm. (dikte profiel + backplate) aan ruimte hebben.

Mocht dit niks worden, dan kan ik altijd nog een kapje maken op de CNC, maar ik wil liever niet teveel misbruik maken van de mogelijkheid. Het is wel veel netter en strakker, maar ik denk niet dat mijn werkgever het leuk gaat vinden als ik elke week een dag of middag voor mezelf bezig ben. Een klein klusje doen ze over het algemeen niet moeilijk over, maar deze build is onderhand geen klein klusje meer...

[ReseTTim]

fans aanpassen?? waarom, volgensmij zijn er ook van die extra smalle fans in omloop of anders gewoon lekker die achterste fan weglaten

[FiXeL]

Klopt, extra smalle fans is ook een optie. Maar de keuze hierin is beperkt en ik wil toch de optie open houden om fans te kunnen plaatsen die het standaard formaat hebben.

[GNOOM172]

Ik zou gewoon de zaag in het bovenste fannetje zetten, en natuurlijk alleen de behuizing van de fan, je bent een modder of niet. Het is juist zonde om die mooie grill aan te moeten passen. En zo'n fan gaat een leven lang mee. En misschien heb je wel plek voor zo'n fan; http://www.arctic.ac/en/p...ctic-f-pro-tc.html?c=2183

[FiXeL]

GNOOM172 schreef op zaterdag 21 mei 2011 @ 15:23:
Ik zou gewoon de zaag in het bovenste fannetje zetten, en natuurlijk alleen de behuizing van de fan, je bent een modder of niet. Het is juist zonde om die mooie grill aan te moeten passen. En zo'n fan gaat een leven lang mee. En misschien heb je wel plek voor zo'n fan; http://www.arctic.ac/en/p...ctic-f-pro-tc.html?c=2183

Met die arctic fan zou het zo goed als kunnen passen, misschien een beetje aanpassen, maar die zou er tussen gepropt kunnen worden. Maar laat ik nou eigenwijs wezen en toch optie 3 doorzetten. Doel van deze casebuild is deels stilte, dus ik wil zonder veel gezeik stille fans kunnen plaatsen. En over het algemeen hebben die de normale form factor, dus met het oog op compatibility zal het beter zijn om ruimte te maken voor fans die 25mm dik zijn, plus een paar milimeters voor dempingsrubbers. Het is ook een stuk moeilijker dan simpelweg een stuk van de fans afhalen, en een echte modder gaat uitdagingen niet uit de weg, lijkt me.



Even een sneak preview van wat ik in gedachten had.

[ Voor 3% gewijzigd door FiXeL op 29-05-2011 00:37 . Reden: Hosting edit ]

[GNOOM172]

Dat zeg ik, Gamma

Ik hoop dat het nu geen toeter aan de achterkant wordt.

[FiXeL]

Update 11 - GOT Karma?

Niet heel erg druk met de build bezig geweest, maar wel het nodige gedaan. Het bleek dat ik sinds m'n registratie op T.net nog iets van 11K+ karma uit had staan, dus genoeg voor een fotoalbum. Mooi, want de oplossingen in het verleden waren gewoon waardeloos. Gratis hosting hier, ow datalimiet, ow, geen ruimte meer, yada yada yada. Komt er gewoon op neer dat ik niet uit kan gaan van tijdelijke hosting, of de hosting van mn ISP. (voor zolang het nog duurt) Het gevolg is dan ook dat uiteindelijk de foto's van deze build weer gedelete worden wegens ruimtegebrek. Even 114MB fotohosting scoren is super, thanx Femme! Ik zal t.z.t. de links van voorgaande posts aanpassen, zodat alles via tweakers gehost wordt, en wordt bewaart voor het nageslacht.

Doordat ik opeens een royale hoeveelheid hosting heb, heb ik ook de vrijheid genomen om pics van vorige casemods te uploaden naar mijn T.net fotoalbum. Als je op mijn profiel klikt, zou je in principe toegang kunnen krijgen tot mijn fotoalbum, geloof ik. Van de Battle Angel en de Servercube heb ik high-res pics geupload, en nog wat pics van kleinere mods.

En natuurlijk hebben we ook wat nieuws wat betreft de case te melden!



Eerst gaan we het probleem van de koelers aanpakken. Ik had al een sneak pic gepost met het idee, en dat hebben we de afgelopen week iets verder uitgewerkt.



Als eerste gaan we de bestaande gaten overnemen op een stukje alu plaat...



Lekker inkleuren met de merkstift, en dit keer blijven we gegarandeerd binnen de lijntjes!



Nog vastgeklemd aan de mobo tray hebben we ook de gaten doorgeprikt voor de bevestiging van de koelers. Een beetje als boormal als het ware. De grote gaten moeten natuurlijk gezaagd worden, dus alleen een startgat geboord.



Het was afgelopen zaterdag heerlijk weer, dus lekker in het zonnetje lopen zagen... Wel even een zonnebril op, want dat alu weerkaatst zonlicht als de beste....



Na een hoop gefiguurzagen en strak vijlen eindig je met dit.



En de sneak pic van de laatste post, met het idee. Een grote toeter willen we zeker niet, en we hebben ongeveer een centimeter extra ruimte nodig. Wel een hoop werk, maar ik denk dat het wel de moeite waard zal zijn. De koelers komen niet aan de binnenkant of de buitenkant van de backplate, maar er midden in.

In de tussentijd bezig geweest met brainstormen:



Het paneeltje wat ik voor de bovenkant van de case gemaakt heb, kan ook een luikje worden met wat knoppen voor weet ik veel wat. Ik had deze schakelaars nog liggen van een hele tijd terug, alleen voor de reset knop moet ik een drukknop hebben, en niet een schakelaar... dus zijn we even creatief wezen slopen.



Met veel gepriegel zo'n schakelaar uitelkaar gehaald, en het mechanisme wat het een aan/uit knop maakt, eruitgepeuterd. De thumbscrew heb ik er even bij gezet voor de schaal, het is echt een veertje en pennetje van niks. Nu is het een gewoon een push to make contact knopje geworden, dus ideaal voor een reset knop. Ik weet nog niet of ik dit ga gebruiken, en of ik überhaubt iets onder het paneeltje ga maken van de bovenplaat, maar iig heb ik wel de knopjes klaarliggen.



Terug naar het fan probleem... Voor de "uitbouw" had ik een plaatje alu van 1mm nodig, wat ik niet zo had liggen... maar ik had onlangs een rooster verzaagd, en dat was 1mm plaat... dus we hebben 1mm plaat voorhanden.



Eventjes op maat zagen...



Plus de rest van de onderdelen...



Daarna goed ontvetten en opschuren, en een portie epoxy aanmaken...



En het hele zootje verlijmen samen met wat schilderstape om de niet geklemde delen op hun plek te houden...



Nadat het geheel hard was geworden, nog wat extra epoxy in de hoeken gedaan, en de maandag erop op de zaak de randen geschuurd op de schuurband. De hoeken zal ik nog beter afwerken, maar dat komt t.z.t. wel.



Op maandag ook even een pakje van MDPC-X van het postagentschap gehaald... Thank you Nils, this is some class-A sleeve you have here!



Ik heb gekozen voor zwart, titanium grey, en combat green. Ook nog wat verzonken popnagels, zwarte 3-pin fan stekkers, wat 4-pin PWM fan stekkers, en krimpkous. Ik heb getwijfeld of ik de popnagels bij Brinkdinges zou bestellen, maar MDPC-X had ze ook, dus toch maar voor een enkele order gegaan.



Ik kan nog niet veel sleeven, maar de SATA kabels wel. Dus daar zijn we gisteren even mee aan het prutsen geweest. Het resultaat is niet slecht, maar het kan beter. De krimpkous is prima voor SATA-300 stekkers, maar de SATA-600 stekkers van Asus bleken een tight fit te zijn. Gelukkig met een klein beetje zeep op een wattenstaafje, en de binnenkant van de krimpkous smeren, en ze wouden er omheen.

Hier liggen 4 kabels, 1 SATA-300 kabel heb ik niet gesleeved, omdat ik niet verwacht dat ik deze ga gebruiken in deze build.



Even een zijproject los van de casebuild... Ik ben niet tevreden met mijn huidige werkbank, dus we gaan dit weekend bezig met een nieuwe. Deze balkjes heb ik op mn werk gescoord, hardhout uit india, ruw, maar prima geschikt om een paar poten van te maken voor een nieuwe werkbank in het hok. Morgen even naar de bouwmarkt, en dan halen we naast een werkblad ook een workmate. (mede door die 15% off kortingsbon die ik vorige week gekregen had)



Back to the case... Ik ben over een paar dingen niet tevreden, en het lipje voor een slot tussen de mobo tray en het zijpaneel moet weg. dus uitboren die handel! De popnagels rond de PSU vond ik ook niks, net als de PSU backplate. Daar gaan we een nieuwe voor zagen.



Mooi de gaatjes verzonken, en zwarte MDPC-X popnageltjes geplaatst.



Mobo tray backplate verliest weer een paar stukjes alu....



Want er is weer een hele hoek uit de backplate gezaagd...



Maar de nieuwe "uitbouw" past daardoor wel mooi. Het is niet de fans aan de buitenkant plaatsen, met een flinke uitbouw, maar er tussenin. Hier kan ik prima mee leven en het gaf me ook een idee voor het gat naast de PCI sloten. Hier heb ik al wat voor bedacht en geprogrameerd op mn werk, maar het moet nog gefreesd worden.

Gelukkig voor mij (minder gelukkig voor mijn collega's op de montage afdeling) wordt er volgende week en de weken erop over gewerkt op de zaak, dus ik krijg alle tijd om aan de case te werken buiten bedrijfsuren.

Tot zover weer deze update, mocht ik voldoende dingen gedaan hebben komend weekend, dan prop ik er een extra update tussen. Maar anders tot volgende week, en happy modding!

[FiXeL]

Update 12 - Wat losse eindjes wegwerken

Het project begint onderhand een beetje chaotisch te worden, pak van alles en nog wat aan, en het wordt steeds lastiger om het overzicht te houden. Ik zou vandaag bezig met de nieuwe werkbank in het hok, maar ik moet eerst maar eens wat dingen afmaken voordat ik begin met wat nieuws.

Terug naar vrijdagmiddag:



Mijn vaste machientje is wel even zoet met het gelijktijdig bewerken van 3 werkstukken, dus alle tijd om te neuspeuteren/internetten op mobiel/ouwehoeren eh, beunen op de CNC die nu werkloos erbij staat.



De afgelopen week had ik tussendoor wat tijd om een programma te schrijven voor een idee wat ik had, dus heb ik tijd om de Alzmetall te misbruiken voor persoonlijke doeleinden.



Met dit als resultaat. Het ziet er zo mooi uit in blank alu... Jammer dat alles mat zwart gespoten gaat worden...

Back to het frontje...



Het inzetstuk is verlijmd en zo goed als het kan afgewerkt.



We willen mil-spec looks, dus de oude kruiskopschroefjes voldoen niet meer. Ik heb de gaten in het front iets dieper moeten verzinken, en de plastic delen moeten optappen naar M3, maar zeg nou zelf:



Is dit strak, of is dit strak?

Daarna maar eens met de mobo tray bezig.... Ik had me vandaag als doel gesteld om in ieder geval het frontje en de mobo tray helemaal klaar te krijgen, het front doe ik verder niks meer aan, de tray wil ik klaar hebben zodat ik em kan gaan spuiten.



Dit is waar dat vreemde roostertje komt.. Ben nog niet helemaal tevreden met de boutjes, maar misschien bedenk ik daar wat leuks op.



De uitbouw voor de 80mm fans moet gebout worden aan de backplate. Eerst wou ik gewoon het profieltje tappen, maar ik vindt 1mm niet voldoende om draad in te tappen, dus heb ik met bison kit M3 boutjes onder het profiel gelijmd. De reden waarom ik voor bison kit ga, en niet bison kombi power is dat de kit na droging taai en flexibel blijft, dus de kans dat de boutjes loskomen is een stuk minder. De oude window die in deze kast zat was ook met bison kit gelijmd, en na 5 jaar was het niet echt makkelijk los te krijgen, dus ik heb goede hoop dat dit goed gaat werken.



De moertjes worden tijdelijk op hun plek gehouden met M3 inbusboutjes.



Na een tijdje drogen toch maar eens even kijken hoe alles past...



Buitenkant ziet er ook wel ok uit...



Hier ging het uiteindelijk om, het past perfect en ruimte over voor dempingsrubbers!



Mobo tray gaat aan de achterzijde volledig voorzien worden van inbusboutjes, dus ook waar normaal popnagels zaten. Verzonken boutjes voor waar oorspronkelijk popnagels zaten, en gewone inbus boutjes voor de verwijderbare delen.



De tray in zijn geheel.



Aan de achterzijde van de tray het extra profieltje gepopnageld voor extra stevigheid...



En morgen gaan we eens kijken of we wat beters voor de PSU backplate kunnen maken... Iig, het front is klaar, de mobo tray moet ik nog een paar kleine dingen aan doen, maar dan is die ook klaar, en nadat ik de PSU backplate klaar heb ga ik maar weer eens bezig met het luchtfilter, want daar heb ik nog steeds niet een goede oplossing voor bedacht.

Tot mods!

[Sylistar]

ik kan zien dat je ook last hebt van het vette vinger fenomeen.. xD

ziet er erg vet uit succes verder, ik volg hem!

[FiXeL]

Valt op zich wel mee... Tis meer dat alles ranzig is van 5 jaar roken plus het bewerken, dus de vingertasten zijn aluminum vijlsel, vuil en snijolie. Klinkt smerig om beet te pakken, maar als je meer dan 10 jaar in de metaal werkt vind je dat niet zo erg... Een stukje staal 37 koudgewalst of gietijzer krijg je ook vuile handen van. Alles wordt natuurlijk wel helemaal schoongemaakt voor we gaan spuiten, en nog een keer voor we de hardware in gaan bouwen.

[edit:] Hosting van de pics voor update 9 & 10 naar tweakers.net fotoalbum verhuisd. [/edit]

[ Voor 9% gewijzigd door FiXeL op 29-05-2011 01:24 ]

[Asphiax]

Dude, wat een verschrikkelijk strakke kast ben je aan het bouwen! Prachtig!
If only I had them toolz ...
Bookmarked for sure !

[FiXeL]

Thanks! Maar ik mag eigelijk wel van geluk spreken dat ze bij ons op de zaak er niet zo moeilijk over doen als je wat voor jezelf aan het maken bent, dat is bij veel bedrijven toch anders. (ervaring mee)

[FiXeL]

Update 13 - Er gloort licht aan de horizon

Ben weer bezig geweest, en langzaam aan begint alles een beetje in de richting te gaan zoals ik voor ogen had. Let wel, langzaam... Het hele project gaat me niet hard genoeg, maar daar ben ik zelf debet aan. Doordeweeks aan het werk, s'avonds geen zin meer, dus eigenlijk alleen in de weekenden maak ik vooruitgang. Maar nu er op de zaak overgewerkt wordt, zal ik toch een hoop dingen toch doordeweeks moeten doen, omdat ik dan beschikking heb over de cnc.

Ik zou na de laatste update bezig met de PSU bracket, maar de motivatie ontbrak even, dus gaan we terug naar afgelopen dinsdag, er werd overgewerkt:



Bezig met versie 2.0 van het luchtfilter. Wat plaat gezet, en tijd om wat kamers uit te frezen.



Na aan beide kanten kamers uitgefreesd te hebben eindigen we met dit. Het restmateriaal zit er nog in omdat ik niet te diep wou frezen, waardoor er een risico was dat het restmateriaal tussen de frees zou schieten, dus de rest zullen we met een mes/dremel/vijl weg moeten halen.



Owja, en nog wat extra plaatjes knippen op de slagschaar...



En even aftekenen voor het zetten....



En dit plaatje ook even uitfrezen. Dat ging allemaal wel lekker, maar ik heb nog steeds een hoop te doen.



Eerst maar weer eens figuurzagen... Ik wou een PSU backplate die meer paste bij de mobo tray, dus de zaak overnemen en uitzagen maar.



Maar tijdens het strak vijlen van het plaatje had ik toch zoiets van: Nee, dit is het niet. Het is me niet strak genoeg, ook al vijl ik het op het oog strak. Dit moet echt CNC uitgefreesd worden, anders ga ik me er aan ergeren. Ik heb dit maar even laten liggen, en ben verder gegaan met de onderdelen voor het luchtfilter:



En die nieuwe workmate komt nu zeker goed van pas! Geniaal ding zo'n workmate.... Na advies van collega's voor "the real thing" gegaan en niet een imitatie merk, en ik heb er geen moment spijt van!



Wat betreft de top en bottom plaatjes van het luchtfilter versie 1.0... De linker kan ik nog gebruiken, maar de rechter moet opnieuw. Gelukkig heb ik afgelopen dinsdag 2 verse plaatjes geknipt, maar ik heb uitiendelijk besloten om de linker opnieuw te gebruiken. Het enigste wat nodig is, is de gaatjes weer dichtmaken. En da's minder werk dan een nieuwe zagen.



En zo komt het er dan uit te zien. De rib in het midden is er bewust ingelaten zodat het luchtfilter niet naar binnen gezogen kan worden. De bodemplaat wil ik nog een kamer uit hebben, maar het leek me het beste om dat even op de CNC te doen, inplaats van figuurzagen. Figuurzagen werkt op zich wel ok, maar het is gewoon niet zo strak als op de CNC.

Tijd om de laatste hand te leggen aan de mobo tray...



De 80mm fans moeten stroom krijgen, maar ik wil liever niet teveel kabels in het zicht hebben. Daarom heb ik gekozen om een kabelgootje te maken vlak boven de I/O plaat, zodat alles buiten het zicht blijft, en achter de mobo tray langs gevoerd kan worden. Deze foto geeft niet echt duidelijk weer wat ik precies van plan ben, maar lees verder...



De 80mm fans moeten vervangbaar zijn zonder teveel poespas, want anders was de hele uitbouw voor deze fans eigenlijk zinloos geweest. Er moeten 80mm fans inpassen, en gezien 2 fans nu eigenlijk hetzelfde moeten doen wat nu tegenwoordig een 120mm fan hoort te doen, heb ik gekozen voor 1 aansluiting. Alleen het RPM signaal van de onderste fan wordt niet doorgegeven. Ik heb hier een klein stukje PCB op maat gezaagd, en er een fan stekker op gesoldeerd + draden. De groene connector zal uiteindelijk vervangen worden voor een zwarte.



Dit is het idee. Direct om de hoek een stekker, zodat bij eventuele uitval de fans zonder veel geklooi vervangen kunnen worden.



Als alles gelijmd zit, en is gespoten, is het slechts een kwestie van de stekker monteren en fixeren met heetlijm... (hoop ik)



Hier een overzicht van en het hoekstukje, en de kabeldoorvoer in gelijmde toestand.



En als je toch bezig bent met epoxy, ook even de gaten die niet gewenst zijn dichtmaken...



Het is net als de afgelopen dagen prachtig weer buiten, maar ik hou me nu toch even wat bezig met dingen die binnenshuis kunnen, gezien ik gisteren bijna verbrand ben na een driftig dagje zagen in de volle zon. (Love that view, though!)



Eerst maar eens met de bekabeling van de fans bezig... Ik heb de fans even tijdelijk aanelkaar geplakt voor het idee, maar uiteindelijk moesten ze toch weer los.



Krimpkousjes op de zichtbare draden, en wat sleeve in titanium grey...



Om de sleeve een beetje uit te buurt te houden van het soldeerwerk, is een wasknijper handig. Hier heb ik beide fans gekoppeld, en de RPM draad van de bovenste fan intact gelaten.



Gesleeved, alleen nog de stekker eraan..



En met stekkertje eraan.... Niet gekrimped, maar oldskool de orignele draden verwijderd en opnieuw gesoldeerd. (met oldskool soldeer, 40% lood)



Deze 2 connectoren gaan elkaar tegenkomen na het spuiten...

Nadat dit klaar is, wordt het onderhand tijd om maar eens wat onderdelen spuitklaar te maken, en dat betekend schuren + ontvetten. En voor het ontvetten hebben we een geniaal goedje:



St. Marc. Verkrijgbaar bij de betere bouwmarkt en/of Macro. Schilders zweren erbij, en het maakt in huis ook tyfus goed schoon! (alleen kreeg ik er enorme winterhanden van tijdens de schoonmaak van mn oude huis, zo goed ontvet die meuk)



Sopje met St. Marc en een schuursponsje, flink poetsen en voila! Spuitklaar!



En zo ben je bezig met de eerste laagjes primer, krijg je SMS, hey pik, je spuitbussen staan hiero! Motip verf is vrij prijzig, maar laat een maat van me een leuk adresje weten waar ie jaarlijks een kofferbak vol meuk vandaan haalt... Dus even een ritje op en neer, en zijn Uber coole Jeep bekijken met adelaar print op de motorkap...



Voor 22 euro heb ik 2x mat zwart, 1x primer en 1x spuitplamuur.... leek me geen rare prijs.



Na thuiskomst toch nog ff vlug wat zooi in de primer gezet voordat ik boodschappen ging doen, en nu zit ik een beetje in dubio... gaan we morgen verder modden of...



Lekker ballen? Ik mis de laatste tijd een hoop actie, maar aan de andere kant, die PC bouwt zichzelf niet! Naja, wat er ook gebeurt, volgende week is er zeker weer een update!

Happy modding y'all!

[FiXeL]

Update 13.1 Goed nieuws, en slecht nieuws..

Ok, waar mee te beginnen? Het goede nieuws of het slechte nieuws? Laten we maar beginnen met het slechte, dan valt de rest allemaal wel mee. Ik heb besloten om mijn nieuwe systeem niet in de General-Li te gaan bouwen. Ik wou van de oude hardware een server of een HTPC maken, en tijdens het speuren naar een geschikte kast kwam ik de Corsair Graphite 600T tegen. Afgezien van wat minpuntjes, spreekt deze kast me erg aan en vindt ik het erg lullig dat ik niet eerder deze kast tegen ben gekomen. Maar, dit betekent natuurlijk niet dat de General-Li een afgeschreven mod-project gaat worden!

Alleen de functie van de PC gaat veranderen, samen met de configuratie. Inplaats van een multifuntionele alleskunner zal de General-Li weer uitgerust worden met de originele hardware, en wat extra harde schijven om de rest van zijn functionele leven dienst te doen als server. Het moederboard, de Asus P5Q pro beschikt over een hardware raid controller en er kunnen maximaal 8 harde schijven aangesloten worden, waarvan 6 op de intel ICH10R southbridge controller die Raid 0,1,10 en 5 ondersteunt. Het OS zal gewoon blijven draaien op de Intel Postville 160GB SSD, maar de rest van de opslag zal plaatsvinden op een Raid-5 array met 6x 2TB schijven.

De consequentie is wel dat mijn 140mm fan setup zal moeten wijken voor 2x Lian-Li EX36A2 drive bays en ik iets anders zal moeten verzinnen voor de opvang van stof, maar daar komen we wel uit. Iig, qua kosten hoef ik me niet al te druk te maken, volgende week krijg ik weer salaris+ vakantiegeld (per 4 weken, daarom heb ik mn vakantiegeld nu nog niet) en de belastingdienst was aardig genoeg om ook nog wat geld toe te kennen, aangezien ik eind 2010 een appartement gekocht heb.

Misschien niet wat jullie trouwe buildlog lezers voor ogen hadden, maar wees gerust, de General gaat afgebouwd worden als server case!

[mrc4nl]

ff tip, als je met zwarte spuitbussen aan de slag gaat, action heeft ze ook, voor 2 euro per bus, scheelt toch aanzienlijk in de kosten...

[[Remmes]]

mrc4nl schreef op dinsdag 07 juni 2011 @ 23:51:
ff tip, als je met zwarte spuitbussen aan de slag gaat, action heeft ze ook, voor 2 euro per bus, scheelt toch aanzienlijk in de kosten...

keuze tussen Motip of Action merk is snel gemaakt denk ik

[mrc4nl]

Remmes_NT schreef op woensdag 08 juni 2011 @ 00:23:
[...]

keuze tussen Motip of Action merk is snel gemaakt denk ik

de keuze tussen >8 euro of 2 euro per bus bij mij ook
en ben al 2 bussen leeg gemaakt, dus dat maakt het verschil 24 -6 euro 18 euro.....
heb er geen spijt van , werkt prima, zie anders mijn casemod maar.

[[Remmes]]

Action verf is goed om mee te beginnen als je het nog nooit gedaan hebt (techniek etc te pakken krijgen) ( niet slecht bedoeld hoor) maar Motip is gewoon één van de beste merken

[dedicated1]

Bookmarked, zeker een mooie en leuke mod om te volgen

[FiXeL]

Ik heb bewust voor Motip gekozen omdat het gewoon goed spul is. Het is inderdaad erg duur als je het zo bij een autoshop vandaan haalt, maar ik heb via een kennis het vrij goedkoop kunnen krijgen. De spuitplamuur was het duurst, die was 11 euro maar de resterende 11 euro was goed voor 2x mat zwart en een bus primer. Dus dat is nog te overzien.

[FiXeL]

Update 14 - Meer ongein + Hardware

Ok, tussen update 13 en 13.1 is er wat gebeurt qua bestemmingsplan voor deze kast. Het eerste idee was om een nieuw systeem in deze behuizing te plaatsen, omdat ik blijkbaar niets kon vinden wat aan mijn eisen voldeed. Tijdens het zoeken naar een alternatieve kast voor de oude hardware, kwam ik toch een kast tegen die me aansprak, dus er gaat een wijziging plaatsvinden in deze casebuild:

- Case wordt niet de main PC, maar fileserver
- Al gedane aanpassingen aan de case worden zoveel mogelijk meegenomen in de nieuwe functie van deze PC.
- Oude hardware wordt herplaatst, met nieuwe hardware in de vorm van extra harddisks
- OS zal Freenas worden, (Unix based) om gebruik te kunnen maken van het NFS bestandssysteem.
- 6x 2TB harddrives, levert effectief 8TB op in Raid-Z2.
- Upgrade van 4GB ram naar 8GB ram.
- Eventueel een extra SSD voor meer snelheid voor de temp files. (moet me nog wat meer in NFS verdiepen, maar CiPHER was erg behulpzaam met mijn vragen en weet er ook het nodige van. Ik ga denk ik hem zeker nog wel het 1 en ander vragen.
- Main PC wordt een aparte casebuild, maar hier ga ik even de tijd voor nemen, en is niet een apart topic waardig nu.

Status update

- Case build: Nog steeds niet af, duh! Maar voorzichtig gokkend zit ik op 70%.
- Hardware + meer goodies is besteld, betaald en wordt volgende week afgeleverd.

Ok, tijd voor wat pics!



Ik heb de afgelopen week niet stilgezeten, ondanks dat ik een andere kast uitgekozen heb voor het main systeem. Ik vind dat als je een buildlog start, je het ook af dient te maken, en gewoon niet meer posten en verder aanrommelen doet afbreuk aan alle lezers. Ook al is het bestemmingsplan gewijzigd, we gaan gewoon door.

De eerste keer spuiten leek eerst goed te gaan, maar ondanks dat st. marc een goede ontvetter is, bleek residue op de onderdelen toch voor problemen te geven tijdens het spuiten. Ik heb een groot deel af moeten schuren en opnieuw moeten spuiten helaas. Het zag er allemaal superstrak uit tijdens het primeren, en de mat zwarte laag, maar tijdens het drogen ging het helemaal mis doordat de verf geen binding had met het metaal (door de st. marc) Achteraf alles af lopen schuren, en goed ontvetten en opnieuw.



Het front krijgt ook een andere look dan ik eerst voor ogen had. Eerst wou ik een strak alu paneel plaatsen, met ruimte voor een DVD drive. Maar gezien we nu een gepimpte NAS gaan bouwen, is een DVD drive overbodig geworden. Het hele front kan daarom gebruikt worden als intake. Hierdoor vervalt ook de optie om een intake te maken in de zijpanelen, omdat er voldoende intake oppervlak beschikbaar is. Ik heb gekozen voor luidsprekerdoek om de voorkant mooi en strak af te werken, en tegelijkertijd voldoende airflow te creëren.



Het speakerdoek zit nu nog vast met 2 simpele houten latjes, het werkt, maar ik wil eigenlijk toch een betere oplossing gaan maken. Magoed, daar ga ik nog even over nadenken, en ondanks dat het super simpel is, en werkt is dit misschien zo gek nog niet.



Er werd weer overgewerkt op de zaak deze week, dus heb ik de tijd genomen om een ander paneeltje te frezen. 3x 140mm fan ging niet lukken vanwege de hoogte van de case, maar 3x 120mm fan wel. Dus heb ik een paneeltje gemaakt wat direct op de kast gebout kan worden. De montage gaten voor CD/DVD bezels heb ik overgenomen dus het is een direct fit. Hiervoor gaan we denk ik geen inbusboutjes gebruiken, omdat het later misschien handig kan zijn om het paneel op een eenvoudige manier los te schroeven. Popnagels heb ik ook overwogen, maar we willen er een beetje makkelijk bij kunnen mocht er ooit een fan defect raken.

De fans zijn inmiddels besteld bij highflow.nl.



Owja, de mobo tray... Ik heb bewust niet foto's gemaakt van het spuiten verder, maar alle onderdelen zijn apart gespoten, samengesteld, nog een keer gespoten, en toen pas de fans + kabeldoorvoer geplaatst. Omdat dit een fileserver gaat worden overweeg ik om de groene stekker voor de 80mm fans niet te vervangen voor een zwarte, magoed dat kan altijd nog.



En de achterkant. Ik heb de draden nog niet gesleeved, of voorzien van een connector, omdat ik nu nog niet zeker ben van waar ik ze ga aansluiten. De extra draadlengte was bewust gedaan om wat vrijheid te geven voor het plaatsen van de T-balancer, maar deze gaat niet ingebouwd worden in deze build. We laten de fans over aan de Q-fan optie in de bios van het P5Q-Pro mobo.



Even een closeup van de connecties... De draad loopt buitenom in een gootje, dus het resultaat zou er mooi strak uit moeten zien.



Ik ben ook eens wezen kijken van wat ik nog allemaal had liggen voor het bevestigen van de HDD's. Ik heb een zooi Lian-Li schroeven liggen, maar die zijn slechts voldoende voor 5 schijven. Dit was wel de mooiste oplossing, omdat ik dan ook rubbers kan gebruiken. Qua thumbscrews heb ik voldoende voor 7 schijven (inclusief wat nu in mn tijdelijke PC zit) Alleen wordt demping met rubbers wat lastiger. Ik denk dat ik voor de ongedempte optie ga, ook omdat de server niet in de huiskamer geplaatst gaat worden.

En vrijdag een sh*tload aan hardware besteld, zaterdagmorgen stond er al een postbode voor de deur:



Informatique is wat dat betreft net zo snel als deze SSD, alleen jammer dat deze niet in deze kast gebouwd gaat worden.

Nog ff wat kloten met de on/off/reset voor deze kast:



Ik heb dit printje al een paar jaar liggen, tis van een goedkope joystick maar de schakelaars kan ik zeker goed gebruiken!



Kwestie van de desoldeerpomp erop, en loshalen die meuk. (er zijn minder profi sporen zichtbaar op het pcb)



En voila!



En nog even een haaks pcb-tje inelkaar prutsen...

Naja tot zover deze update, tis weer eens niet veel, maar we klooien lekker verder.

Tot mods!

[TimvH]

Je had ook schakelaars bij Dealextreme kunnen bestellen, lekker goedkoop en als je er meer koopt met bulkrate zijn ze nog goedkoper ook!
Kan niet wachten tot we alle hardware kunnen zien!

[FiXeL]

Dit kost niks.

Deze print komt nog uit een hele oude Trust joystick, zou oud dat er nog een 15-pins midi stekker aan zat. Magoed, ik wou tiptoets feel voor de on/off, en wil achter het front nog een reset knopje verbergen, mocht dit ooit eens nodig zijn.

Update 14.1 - Building a boot device

Ietsie pietsje kleine update, maar ik wou hem toch nog even delen. Jullie herkennen vast wel de USB stick die ik gebruikt had om mijn thuisgemaakte CNC programma's te uploaden naar het bedrijfsnetwerk:



Het is een 2GB USB stick op bankpas formaat, met dank aan Mokveld Door er niet zo netjes mee om te gaan was de behuizing lelijk geworden, gedeukt en eigenlijk is 2GB een beetje achterhaald. (heb vorig jaar nog een 8GB stick aan mn moeder gegeven voor backups)
Eenmaal uitelkaar gesloopt, komt er een klein printje uit zetten. (ik had het groter verwacht)



Het PCB-tje op een stukje printplaat geplakt, en een interne USB header eraan gesoldeerd....



Aan de onderkant nog wat verlichting plakken in de vorm van een groene led + voorschakelweerstand...



En voila... Inpluggen en intern een 2GB drive + verlichting voor de aanstaande installatie van Freenas 8.0.

Ik heb gekozen voor groen als kleur, omdat mijn oude servercube (R.I.P.) ook in het groen uitgevoerd was. Het is een klein eerbetoon aan mijn eerste poging om in 2003-2004 een 1TB server neer te zetten. Let wel, in die tijd was een 120GB disk betaalbaar, 160GB iets duurder maar nog betaalbaar, en 200GB was eigenlijk niet iets te duur om er meerdere van aan te schaffen. Geheugen was in die tijd ook nog duur, dus wees blij dat je nu voor een appel en een ei flinke hdd's aan kan schaffen, en niet moeilijk hoeft te doen over een paar GB geheugen.

Naast de 2GB USB drive komen er nog 6x 2TB Hitachi drives in dit systeem, wat goed zal zijn voor 8TB opslagruimte in Raid-Z2. Ik denk dat ik daar de komende jaren eerst wel even zoet mee zal zijn, maar mocht dit niet het geval zijn, dan heb ik nog 2 Sata-300 poorten over voor een Raid-0,1,Jbod array (al schijnt dat iets anders te werken in Unix heb ik begregepen)

Tot mods!

[Achilles]

Weer zo'n mooie casemod om te volgen, Geweldig, meteen gebookmarked!

[TimvH]

FiXeL schreef op zondag 12 juni 2011 @ 20:27:
Dit kost niks.

Die joystick was toch niet gratis denk ik
Achja beter dan een GBA slopen omdat er 2 van die schakelaars worden gebruikt als L/R button
Wel leuk die internet usb insteek kaart, lijkt wel een beetje op een EFI-X

[FiXeL]

Klopt, maar het was maar een trust joystick (rommel) ik heb sinds ik 2002-2003 oid geen midi poort meer in mn PC gehad. En dan gooi je die meuk meestal weg, maar ik had toendertijd er toch nog wel een handje van om dingen te strippen voor bruikbare onderdelen. Gelukkig maar. Tis alleen jammer dat ik tijdens mn verhuizing eind 2010 ook een hoop spullen weggegooid heb die nu van pas kwamen, maarja je kan helaas niet alles bewaren.

Moest even googlen om te zien wat een EFI-X was, maar het principe werkt ongeveer gelijk, alleen is het niet een tijdelijk OS wat je naast een bestaande installatie kan draaien. Het zal wel kunnen, maar dan kan je de schijven die gebruikt worden door het andere OS niet gebruiken voor Freenas. Freenas is ook te installeren op een HDD, maar de hele hdd is dan dedicated aan het OS en kan niet gebruikt worden voor wat anders. (partitioneren is geen optie) De makers van Freenas adviseren daarom ook om het gewoon op een USB stick te zetten, omdat je maar 1GB nodig hebt. Een oudere HDD wordt juist niet aangeraden omdat deze door zijn leeftijd niet betrouwbaar meer is, en je verliest een IDE of SATA poort die gebruikt kan worden voor het plaatsen van extra opslag capaciteit.

Mocht je meer willen weten over Freenas: http://www.freenas.org/
En dit draadje: Het grote ZFS topic Is erg interesant als je meer wilt weten over het ZFS bestandssysteem.

[FiXeL]

Update 15 - Put your money where your mouth is!

De titel zegt het al, we got hardwarez! Helaas is de planning iets anders gelopen dan de bedoeling was, en al die killer hardware die in deze pc zou komen gaat in een andere bak, dus is eigenlijk offtopic. Magoed we knoeien lekker door met deze build en steken er naast de main PC nog een 400 euro die niet geplanned was tegen een fileserver aan... Magoed, we gaan eerst wat bezig met de on/off/reset knopjes op deze kast:



Helaas kon ik in mijn verzameling standoffs niet echt een goede mix vinden tussen metrisch only, dus zullen we het maar op moeten tappen maar M3.



Eenmaal de juiste standoffs gevonden was het toch wel reden om de met soldeer te borgen, just in case.



De bekabeling trekken we uit 1 van 2 Lian-Li front bezels die ik heb liggen..



Ok, we hebben kabel, nu nog wat ledjes uitzoeken voor de HDD activiteit... (de HD VU meter zit al in het P67 Sabertooth mobo ingebouwd) Dus we zullen wat anders moeten verzinnen...



Knopjes solderen, plus de bekabeling, netjes sleeven enzo...



En gemoteerd... We got power, en mocht de reset ooit nodig wezen, dan is het even het frontje aan de bovenkant losklikken, en je kan bij de reset.

Nog wat spulletjes binnen gekomen op woensdag:



Gaan we fun mee hebben!

Ik wou eerst alles met inbusboutjes vast gaan zetten, maar de Nexus PCI brackets gooiden roet in het eten. de sleuf om het boutje vast te zetten was niet precies op zijn plek, dus moest ik alle brackets aanpassen om ze mooi strak passend te krijgen.
Hierdoor viel het plan om inbusboutjes te gebruiken voor de montage een beetje in het water, omdat deze zonder sluitringen niet de afwijking konden verbergen. Daarom toch maar een zooitje thumbscrews zwart spuiten. Ik heb een zooi gaatjes in een strookje hout geboord, en de thumbscrews daar in gedraaid.



Nu alleen nog ff goed ontvetten... Valt niet mee, maar ff royaal met remmenreiniger onderspuiten ontvet al best goed.



De thumbscrews krijgen een primer + mat zwart behandeling, de nexus PCI brackets slechts een ontvetting en mat laagje, omdat deze semi-mat waren en geen Mat zwart. Het glansverschil is minimaal, maar tis een detail wat ik niet ongemoeid wil laten. Ook heb ik maar 6 Nexus PCI brackets, en 7 sloten. Ik heb besloten om voor het slot waar de PCI kaart komt een originele bracket te gebruiken van Lian-Li. De videokaart blijkt achteraf niet nodig bij een NAS, en om daar apart weer 3 brackets voor te bestellen vond ik onzin.



Mobo tray is done! Alleen nog de standoffs plaatsen en nog een plaatje maken om de bekabeling mooi clean te laten lijken, maar dat kan pas als alle hardware geïnstalleerd is.



De kast voor de main PC is ook binnen... De Corsair 600T is best wel een forse kast... maar aan de andere kant, ruimte zat!



Magoed, General-Li hoeft niet te zeuren, die krijgt 6X 2TB Hitachi HDD's en een 4 naar 8GB RAM upgrade.



De HDD trays van de 600T kunnen heel goed in de general-Li... Wou eerst zelf wat maken, maar ik gebruik deze niet in de main pc, dus waarom prop ik ze niet in de general? Scheelt me een hoop werk.



En qua werk heb ik zat te doen... nieuwe hardware inbouwen enzo... Heb al plannen met deze case, maar eerst zooi afmaken voordat we nog een project erbij pakken... Werkbank project in het hok is ook nog steeds niet done....

Focus you bastard!

Sorry, i got distracted as usual.....

Tot mods!

[FiXeL]

Update 16 - Miniupdate wegens omstandigheden

Deze update heeft even op zich laten wachten, en er is sinds de laatste update ook niet veel gebeurd aan de build. Helaas heb ik de afgelopen 2 weken weinig tijd gehad, Het is erg druk op de zaak waardoor nu ook de CNC afdeling moet overwerken, en privé waren er ook een aantal zaken die belangrijker waren dan lekker modden. (zoals een weekendje oude studiegenoten over de vloer krijgen die je al 15 jaar niet meer had gezien)
Owja, en de voeding van mijn nieuwe pc (Seasonic X-series 660W) heeft er na 2 weken de brui aan gegeven, dus ik gebruik nu de 600W Cooler master silent pro voeding die in deze mod zou gaan.

Magoed, we hebben toch een paar dingetjes gedaan, niet echt een update waardig maar omdat ik nu al 2 weken niks meer heb laten horen, wil niet zeggen dat het project in de ijskast ligt.



Als eerste hebben we het moederbord overgezet op de tray,



en meteen ook maar de nieuwe DDR-2 DIMMS geplaatst. En naar win7 geboot om te testen of de DIMMS geen compatibility issues hebben met het moederbord. Win7 boot prima vanaf de oude SSD, maar verder geen diepgaande tests uitgevoerd. Gezien het om een 32-bits versie gaat, kan windows niet de volledige capaciteit zien, maar in het bios staat netjes 8gig. Freenas zal hopelijk hier goed op draaien, en hopelijk haal ik net zulke snelheden over het netwerk met freenas als tussen 2 win7 machines (Gbit lan maxed uit op ongeveer 70-80MB/Sec. met jumboframes aan.)



Ik wou eerst de backplate van het mobo zwart gaan spuiten, maar ik had ook nog een stuk vinyl stickervel op rol liggen in mat zwart. Aangezien gespoten verf zou kunnen gaan krassen bij het onhandig plaatsen van stekkers, toch maar voor vinyl gegaan.



Hier met alle openingen uitgesneden. Tis niet helemaal perfect, net als de foto maar aangezien dit een fileserver wordt, die in de meterkast komt te staan, kijk ik niet al te nauw meer naar de details anders blijf ik bezig.

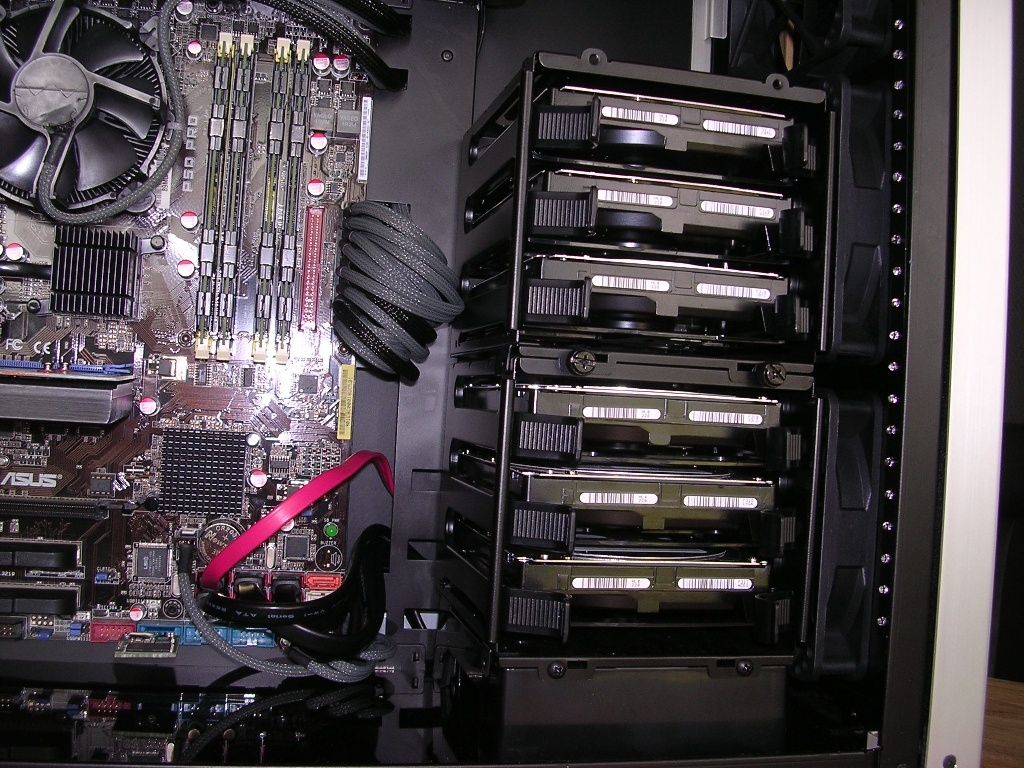

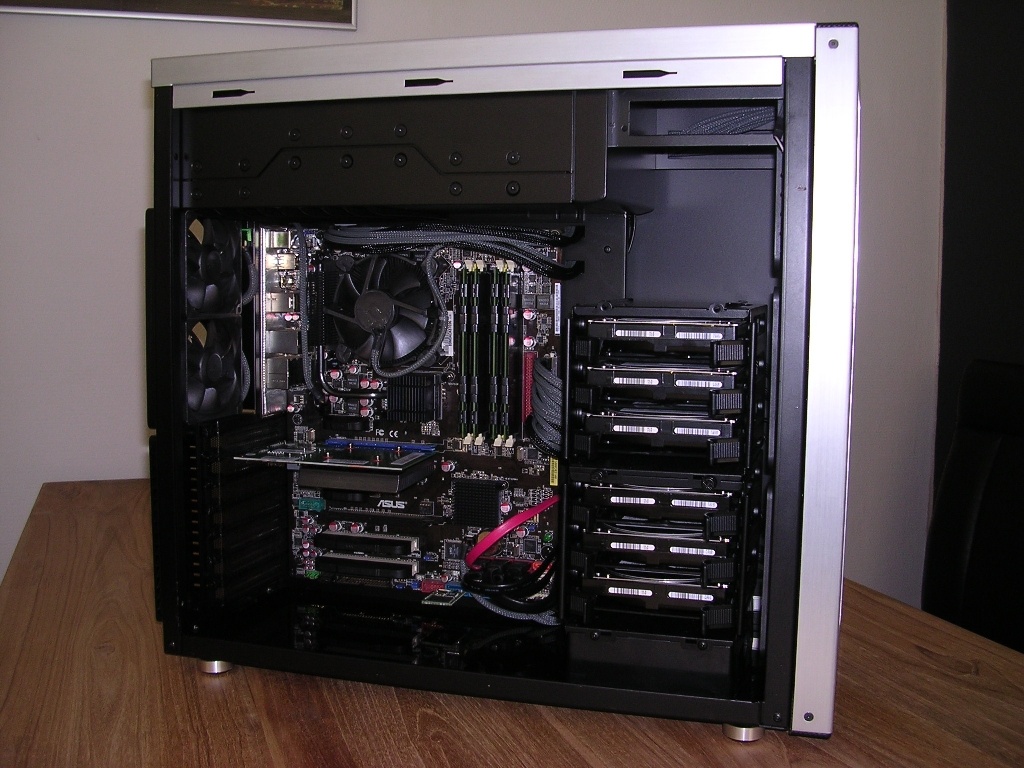

Plaatsing van de HDD's heeft ook wel de nodig stof tot nadenken opgeleverd. Ik zou ze eerst tussen de bestaande 5,25" bay platen plaatsen, maar eigenlijk zijn deze nu volledig overbodig geworden, dus heb ik ze weer verwijderd. Een andere reden was ook dat je er niet fatsoenlijk bij kon, dus draai ik de bays toch maar zodat ze zijwaarts verwijderd kunnen worden, zoals dat ook het geval is bij de Corsair kast waar deze bays uit komen.



Bijkomend voordeel is dat het kabelmanagement nu uit het zicht komt, nadeel is dat ik een nieuwe bodemplaat moet maken voor de kast. Maar ik heb nog een paar stukken zwart plexi liggen, en een hoogglans zwarte finish voor de bodem lijkt me niet eens zo raar.



En we hebben de outtake fans verbonden met de juiste mobo header, gesleeved, en de kabel voor de CPU fan ingekort, gesleeved, en voorzien van een zwarte stekker.

Ik weet het, de update is een beetje magertjes, maar we modden lekker tussen de bedrijven door.

Tot mods!

[AMD_Aero]

Ik vind deze mod echt leuk om te volgen!

[ToCuS]

Goed bezig en zo lekker zwart..

[FiXeL]

Thanks!! Ik probeer ondanks de drukte toch nog bezig te zijn met de case, inmiddels heb ik de nieuwe bodemplaat al uitgezaagd uit 4mm zwart plexiglas, er is weer wat spul besteld bij highflow en nog wat extra sleeve en nog wat goodies bij MDPC-X. Ik moet nog RMA aanvragen voor de nieuwe voeding, en omdat de nieuwe PC ook voor een groot deel uitelkaar moest heb ik meteen maar het systeem tijdelijk overgezet in de donor kast (dat lelijke ding) zodat ik tussendoor ook wat aanpassingen kan doen aan de Corsair kast.

[kier]

Looking good mate
Maar mischien heb ik iets gemist.................ga je de stockkoeler gebruiken?

[FiXeL]

Euh ja, waarom niet? De stock intel koeler voor socket 775 is na 2 jaar trouwe dienst nog steeds redelijk stil te noemen, iig stukken beter dan die van de P4 Socket 478. Gezien de pc dienst gaat doen als fileserver, en toch niet 24/7 gaat draaien vindt ik het niet meer rendabel om er een upgrade koeler op te zetten. Ik ga de stock koeler nog wel overspuiten in de zelfde metaalkleur als de 80mm fans, en ik denk dat ik de NB/SB/Mosfet heatsinks dan meteen ook even meepak omdat de koperkleur niet echt mooi past bij het geheel. Iig, er zijn 4 verse geheugenbankjes in gekomen en er komen nog 6x 2TB HDD's in, en we zijn nog niet klaar met modden, dus dit wordt toch wel een vrij prijzig fileservertje.

[kier]

Kwil niet zeggen dat hij niet goed is, maar nu heb je zo'n mooie kast in elkaar gebakken en besteed je zoveel aandacht aan al je onderdelen/werkzaamheden
Weet niet of er een window in komt. maar de stock is 1 van de lelijkste koelers die er is
Maar is puur smaak van mij. painten van de nb/sb heatsinks zou ik ook doen.
Desalniettemin kutgw

[daantjer94]

misschien een aantal heatspreaders in jouw favoriete kleur er op knallen voor de looks?

[FiXeL]

kier schreef op woensdag 06 juli 2011 @ 08:39:
Kwil niet zeggen dat hij niet goed is, maar nu heb je zo'n mooie kast in elkaar gebakken en besteed je zoveel aandacht aan al je onderdelen/werkzaamheden
Weet niet of er een window in komt. maar de stock is 1 van de lelijkste koelers die er is
Maar is puur smaak van mij. painten van de nb/sb heatsinks zou ik ook doen.
Desalniettemin kutgw

Hmja, de schoonheidsprijs verdient ie iig niet. Maar dat ik me daar nou aan stoor... nee, niet echt. Ik denk dat met een likje verf het er al een stuk beter uit gaat zien, magoed mocht dat niet zo wezen dan kan er altijd nog een andere koeler op. Er komt wel een window in, maar hiervoor heb ik nog niet echt een goed design in gedachten. Maar dat komt allemaal nog wel.

[paslis]

Dat ziet er weer goed uit Fixel.Keep up the good work.

[FiXeL]

Dankje Paslis!

Update 17 - Nils Demands an update!

Teminste, dat maak ik op uit het pakje van MDPC-X wat ik vandaag opgehaald heb bij het postagentschap:



Zo van FiXeL, Where The F*** are you? Sorry Nils, been very busy lately.



Omdat ik niet 1, maar nu 2 PC's onder handen moet nemen, had ik te weinig sleeve in huis, dus heb ik extra sleeve, pre-cut krimpies, en kabel houders besteld. Het Black stallion topic liet zo mooi zien hoe netjes die klemmetjes eruit zien, dus toch maar uit nieuwsgierigheid besteld.



En ook nog wat spulletjes bij Highflow vandaan... Ik vond de Nexus PCI brackets best wel mooi, en ik wou ze ook in mijn main pc hebben, en aangezien ik een bracket te kort had voor de general toch maar besteld. Naast dat ook nog 6x zwarte SATA kabel, zwart, 50cm, een PCI/RAM slot protector kit, wat rubber trim, en voor de main PC nog een rode led strip en een nexus HDD heatsink set. En omdat mn huidige molex tool niet echt geweldig is, ook een lamptron molex tool kitje erbij.

Ja leuk al die goodies, maar heb je nog wat gedaan?

Jazekers.



We hebben een nieuw bodemplaatje gezaagd uit 4mm zwart plexi, en na een uurtje vijlen en schuren past ie mooi netjes in de kast. Het bescherm papier heb ik er bewust nog op laten zitten, dat gaat er pas op het allerlaatste moment af, om krassen te voorkomen. Die zwarte vlekjes zijn overigens verfspatten, en 2 plekjes waar het papier gescheurd is. Ik hoop dat als er een kras zit, hij niet erg opvalt.



Maar het is zeker wel zwart plexi, gelukkig heb ik niet alles weggegooid tijdens de verhuizing.



Op de 1 of andere vage manier mis ik foto's... ik weet zeker dat ik een foto van het aftekenen gemaakt heb, maar die stond niet meer op de camera... Anyhow... Ik heb de gaten voor de HDD beugel geboord, en aan de achterzijde verzonken met een potgatboor, zodat de koppen van de schroeven onder het oppervlak van de plaat verdwijnen. De potgaten en randen zien er erg wit uit, maar dat komt door de flits van de camera.



Het wordt ook tijd om eens de koelblokjes los te halen van het mobo.... Eigenlijk wil ik ook de powerled vervangen voor een heldere felgroene led, maar omdat er vlakbij de solderingen ook zeer fijne printsporen lopen, durf ik het eigenlijk niet aan.



Alleen nog even alles schoonmaken en preppen voor het spuiten. Iig alles schoongemaakt, afgeplakt en voor het spuiten grondig ontvet met remmenreiniger.



Maar voordat we begonnen aan het spuiten van de koelblokjes, eerst maar eens wat onderdelen in de primer zetten waar ik verder niks meer aan ga doen. In de tussentijd kan ik mooi de airbrush preppen, en de verf voor de heatsinks en koelers mengen.



Nadat ik de delen mat zwart gespoten had, heb ik ze afgevoerd naar het hok zodat ze daar kunnen drogen, en ik verder kon met de metallic cote verf voor de heatsinks en koelers.



Het begon al te schemeren, dus de camera heeft de foto genomen met flits. Maar dit antrachiet kleurtje veranderd na het poetsen in dezelfde gun metal kleur als de 80mm koelers die ik eerder gedaan had.



De koelers voorin krijgen ook een laag... Ik heb geen moeite gedaan om de draden af te plakken, dat wordt immers toch gesleeved.

Dat was de vooruitgang aan deze case, maar ik heb niet bepaald stil gezeten qua andere projecten...



Bij de Corsair Graphite 600T heb ik de 200mm rooster voorin weggehaald. Eerst knippen met een tang, toen geprobeerd met een dremel het af te werken, maar dat duurde me te lang, dus heb ik de popnagels uitgeboord en het paneel meegenomen naar mn werk en tussen de bedrijven door met een haakse slijper en een bigass dremel (600W) het netjes gemaakt. Daarna ontvet en dunnetjes overgespoten, en weer in de kast gepopnageld.



En afgelopen zaterdag eindelijk eens met de werkbank bezig geweest... De poten zijn er, nu alleen nog het werkblad maken... Dat gaan we morgen doen.



Owja, en het machinepark uitgebreid met een zeer basic stukje gereedschap wat ik tot nu toe nooit had aangeschaft. En ja, ik weet het.... Ferm is troep.. Maar voor die paar keer per jaar dat ik wat moet slijpen kan dit prima.

Nou dat was em weer, happy modding iedereen!

[mrc4nl]

het begint steed mooier te worden, ga zo door fixel!

[TMon]

weet je zeker dat het niet uit maakt voor de koelprestaties als je de koelelementen verft? Volgens mij isoleert verf namelijk. Tenzij je speciale verf hebt gebruikt?

[FiXeL]

Valt wel wat mee... Omdat ik de stock intel koeler blijf gebruiken die richting het mobo blaast, komt er voldoende lucht langs, en de verflaag is aangebracht met de airbrush, en die is in tegenstelling tot een dekkende laag met een spuitbus mega dun. De verf zelf zit in een potje van 14ml. en dat heb ik met ongeveer 20ml. thinner verdund en daar heb ik 3x 120mm fans, de intel koeler + heatsink en de NB/SB heatsinks mee gespoten en er was nog verf over.

Edit:

Ik kon mijn nieuwsgierigheid niet bedwingen en toch ff de NB/Mosfet heatsink gepoetst:





Gun metal...

[ Voor 23% gewijzigd door FiXeL op 12-07-2011 00:44 ]

[FiXeL]

Update 18 - Are we there yet? NO!

Achteraf vraag ik me wel eens hardop af waar ik mee begonnen ben... Het leek allemaal zo simpel, maar er komt toch best wel wat bij een custom case kijken. Niets meer dan hulde voor al die geduldige die-hard modders hier op het forum. Ik ben er een tijdje uit geweest en dacht even een kastje inelkaar te prutsen... Dat is idd toch echt anders gelopen dan geplanned, maar we gaan lekker door met de main pc server.

Magoed, verder met de update:



Ik heb de fans gepoetst en gemonteerd in de frontplaat, en alle kabeltjes gesleeved.



Alles komt samen in het compartiment bovenin, dit is ook omdat ik nog niet helemaal zeker ben hoe ik alles ga aansluiten...



Kabelmeuk gaat iig allemaal in dat ene rechthoekige gat verdwijnen.



Mobo is nu voorzien van Gun metal heat sinks en intel koeler en een Lamptron slot protector kit... Eigenlijk zouden een paar bijpassende ram sinks het helemaal afmaken, maar het budget is al erg opgerekt, en qua functionaliteit doen die ramsinks weinig, (ben niet van plan de server te OC-en )



Omdat de plannen gewijzigd zijn, moet er ook een bijpassend paneeltje gemaakt worden. Het is een compromis, maar ik probeer het toch zo stijlvol mogelijk in de case te maken.



Het was veel zagen en meten, maar het dekt het deel waar alle kabelbrij in komt te zitten mooi af.



Owja, de werkbank is op een paar finishing touches helemaal klaar, dus ik kan nu naar hartelust lekker modden in het hok zonder rommel te maken in de woonkamer. Gratis pallethout uit india + wat schroeven + een paar plaatjes MDF = cheap werkbank!



Hmja, verder met de case.... Ik heb de zijstukjes uit hoekprofiel gemaakt, pas vijlen, en gepopnageld.



De gaten voor de popnagels heb ik verzonken zodat het allemaal netjes weggeplamuurt kan worden...



De binnenzijde...



En hoe het er als geheel uit gaat zien...



Tijd voor wat 2-compo-lijm en wat extra stripjes... Er blijft tussen de delen ongeveer een naad staan van 2mm, dus moet er een stripje achter om de naad dicht te laten lijken.



Het eerste grove vulwerk heb ik met bison combi power gedaan, omdat ik toch wat dingen moest lijmen, daarna vlakgeschuurd en in de 2-componentenplamuur gezet.



Terwijl de plamuur aan het drogen was, de case maar eens grondig afgesopt met st.marc en heet water. Als het weer een beetje meezit de komende week, dan zou deze zo maar eens zwart kunnen worden.



Na het schuren en nog een keer ontvetten heb ik beide delen flink in de spuitplamuur gezet, maar ik ben bang dat er nog een rondje plamuren en primeren moet plaatsvinden om deze delen mooi strak te krijgen.

Iig, tot zover maar weer. Ik hoop dat jullie weer genoten hebben van deze update, en happy modding y'all!

[daantjer94]

Ik hoop toch echt dat je Ramsinks er op gaat zetten, bijvoorbeeld zwarte nexussen, kosten ook maar €4,- de stuk en verbetert de mod denk ik aanzienlijk.

Verder zie ik heel mooi werk en wacht ik met smart op de voltooiing van deze mod. KUTGW!!

[FiXeL]

Ok, voor die paar euro hoeft dat idd niet over te gaan. Ik heb inmiddels 4 ramsinks besteld bij Salland plus nog een paar kleine dingen die ik nog nodig had. Verder, het was mooi weer vandaag hier in Leeuwarden, dus heb ik alles op alles gezet om de kast in de verf te zetten. Het is gelukt en staat nu mooi te drogen, maar voor pics zullen jullie nog even geduld moeten hebben tot de volgende update.

[FiXeL]

Update 19 - Paint it Black!

Het was afgelopen maandag mooi weer, en gezien het deze zomer erg wisselvallig is toch maar even een avondje flink doorklussen om dingen klaar te krijgen. Helaas heb ik niet echt een geschikte ruimte in huis om dingen te spuiten, dus ik zal het buiten moeten doen.



Eerst maar eens wat onderdelen preppen... Het zal al in de spuitplamuur, maar na het schuren bleek toch dat een extra behandeling noodzakelijk was. Omdat ik dezelfde avond nog wou gaan spuiten, heb ik gekozen voor snelplamuur, ook omdat het slechts om minimale oneffenheden ging.



Omdat de bodemplaat er niet in gaat passen zonder de verf te beschadigen, deze aan de zichtzijde afgeplakt met schilderstape. Na het spuiten van de primer en de basislaag heb ik em in de case geplaatst en toen pas alles afgespoten.



Eerste basislaag, na het primeren.



En de final laag na het plaatsen van de bodemplaat. De bodemplaat is na het drogen van de verf nog een keer extra vastgezet met bison kit, omdat de HDD tray aan de bodemplaat vast zit, en er best wel in weegt met 6 HDD's.



Het is bijna onmogelijk om een mooie pic te schieten van het plexi, maar het effect mag er zeker wezen... Het mobo weerspiegeld er mooi in.



Ik wil liever geen CCFL's gebruiken, dus probeer ik alle verlichting te doen met leds. Dit was zo even een proefstukje om te kijken of ik ledjes in een stukje plexi kan verwerken. Ik heb van mijn werk een 3mm bolkopfreesje geleend om te kijken of dit een beetje netjes te doen is. Helaas is door drukte op het werk CNC een beetje out of the question nu, en het resultaat was ook niet helemaal naar wens. Magoed, een deel ervan komt later weer terug.



Bij het maken van de on/off/reset knoppen had ik de standaard lengte kabel gebruikt die op de Lian-Li bracket zat. Omdat alles bovenin geplaatst gaat worden, was deze 10-15cm te kort om echt netjes weg te werken, dus heb ik alles weer losgehaald, verlengd, opnieuw gesoldeerd, gesleeved, etc. Ik heb hier bewust de krimpkousjes versprongen geplaatst, zodat er geen verdikking zichtbaar is na het sleeven. De MDPC-X sleeve past royaal, maar als je 2 krimpkousjes naast elkaar doet met zulke dunne kabel, dan ga je het zien. Daarom van elk te solderen eind ongeveer een cm afgeknipt, en versprongen gesoldeerd en gekrimpkoust. (dat zal vast geen scrabble woord zijn )



En alles netjes weer in de sleeve...



En alle on/off/reset/fan kabeltjes netjes geplaatst... Bij de voorste fans worden de onderste 2 gevoed vanaf het mobo, en 1 RPM draad wordt doorgelust, en de bovenste fan krijgt zijn prik direct van de voeding, maar het zwarte draadje wat naar de achterkant van het mobo gaat is de RPM draad die op de PSU header van het mobo gaat. De reden hiervoor is dat Qfan op Asus mobo's niet de PSU fan regelt, maar ik wil wel een RPM uit kunnen lezen. De fan in de Cooler master voeding die ik wil gebruiken heeft geen RPM draad aan de fan, dus kunnen de in ieder geval een extra koeler monitoren.



Alle kabelbrij gaat samenkomen in het bovenste compartiment, alles uit het zicht dus hier kunnen we lekker aanklooien. Maar ik wil eigenlijk wel iets van verlichting dat uit het rooster weg komt...



Dus toch maar even een led bar inelkaar prutsen...

En na het testen alle blote verbindingen isoleren met heetlijm...



We hebben extern geen powerled, en dat hoeft ook niet. Maar die extra aansluiting kan wel gebruikt worden voor wat verlichting. De SATA kabels vallen hier overheen, dus ik hoop een mooie groene gloed te krijgen onder de kabels door.



De ramsinks zijn ook binnen, net als de 6e Hitachi HDD. Ik had er eerst ook 6 besteld, maar heb er eentje gebruikt in mijn main PC om een 1TB schijf te vervangen dus moest er nog eentje extra bij. Voor de rest had ik nog wat kabelmeuk voor de main PC besteld, om mijn receiver via HDMI aan de PC te knopen, maar daar ben ik nog mee aan het klooien, want het wil niet echt... Als ik de TV uitzet (aangesloten via receiver) dan gaan mijn beeldschermen ook uit... Hier moet ik nog wat op vinden....



En zo ziet het er tot nu toe uit, zonder verlichting.



Ik wou eigenlijk niks meer gaan doen aan de ramsinks, maar de kleur past niet. Het is te zwart, en te bling door de clipjes, dus dat moet anders.



De ramsinks zijn al geplaatst, en weer demonteren om te spuiten is me teveel gezeik... dus kwasten we het wel... Niet ideaal en zeker niet perfect, maar zo past het wel beter in het totaalplaatje.



Dat ziet er al weer een stuk beter uit...

Nou dat was hem weer... Tot mods!

[daantjer94]

Ziet er veel netter uit, De mod komt langzaam maar zeker tot stand.
Een mooi stukje werk, zelfs nu er niet de eerst beoogde hardware in komt.
Ik hoop wel dat er mettertijd de hardware in komt die zo'n kast verdient, maar voor een fileserver heb je dat ook niet nodig.
KUTGW!!

[Berreber]

ziet er goed uit

KUTGW!!

[FiXeL]

Update 20 - Turrrrbo!

Gezien ik nu vakantie heb, en ik nog minstens een week kan wachten tot mn seasonic voeding terug is van RMA, heb ik besloten om toch maar een voeding te halen zodat ik bezig kan met sleeven. Helaas waren er ook een paar andere tegenslagen, maar de NAS draait!



Ik heb gekozen voor een soortgelijke voeding als ik had, namelijk een Cooler Master Silent Pro. Alleen is dit een iets nieuwer model, en we hebben voor een 500 watt model gekozen omdat dit meer dan voldoende is. Bijkomend voordeel is dat de modulaire kabels van de oude voeding ook op deze voeding passen.



Het gat voor de kabels moest iets groter gemaakt worden, omdat de dikte van de kabelboom behoorlijk toeneemt als ze allemaal van sleeve zijn voorzien. Ik heb de voeding ingepakt in een plastic tas, en voorzichtig alles afgeplakt, waarna de dremel kort werk maakte van de te kleine uitsparing. Een stukje rubber trim maakt het allemaal af.



Voeding geplaatst, samen met alle andere kabelbrij. Dit deel zal niet zichtbaar zijn, dus hier kunnen we lekker aan rommelen.



En zo ziet het er uit in de case zelf. De Rode SATA kabel is tijdelijk, tijdens het installeren van de zwarte SATA kabels is een connector beschadigd geraakt, waardoor ik genoodzaakt was even tijdelijk een standaard SATA kabel te gebruiken. Let ook eens op de bodemplaat, waar het mobo mooi in weerspiegeld.



Helaas is het ook een stof/fingerprint nightmare...



Tijdens het installen van freenas 8.0 kwam het volgende probleem om de hoek kijken... 1 van de harde schijven spint niet op en de PC komt niet voorbij de post. Schijf afkoppelen en ja hij post door! Dit is weer even vervelend, want waar halen we zo snel een 2TB hdd vandaan? De oplossing was om een externe USB HDD van 1 TB uit zijn behuizing te slopen, deze in mijn main PC te prikken, zoveel mogelijk data overzetten die op de 2TB schijf stond die ik in de pc gebouwd had, en toen overzetten naar de nas.



Tijdens het installen ook maar eens een ontwerp gemaakt voor de window die in de case gaat komen. De pijlen zullen in groen UV plexi uitgevoerd worden, en de "diskette" in clear plexi.



Toen er een NFS Raid-Z2 array gebouwd was, (wat verbazend snel ging) een share ingesteld, en CIFS aangezet was, konden er bestanden overgezet worden naar de NAS. De snelheden gingen zonder jumboframes aan te zetten redelijk rap, met pieken tot over 100MB/Sec. Stukken beter dan de 20-25MB/Sec. die ik uit mn netgear ReadyNAS Duo weet te trekken. Ik heb er voor gekozen om alle 6 HDD's in 1 array te zetten, in Raid-Z2 wat uiteindelijk neerkomt op 7.8TB effectieve schijfruimte. Er mist een flinke hoek uit de 12TB totaal, maar de keerzijde is dat er 2 harde schijven moeten falen voordat de data weg is.



Hier even kort een onduidelijke pic van de webinterface van freenas.



Een ander probleem waar ik tegenaan liep, en niet had verwacht is dat het mobo weigert te posten zonder een videokaart onboard. Nu heb ik de oude kaart nog wel, maar das een Saphire Radeon HD4850 met een koelventilator waar je allesbehalve vrolijk van wordt. een mobo met een onboard VGA was in dit geval beter geweest, maar helaas zal ik moeten roeien met de riemen die ik heb. Na een rondje computerwinkels in de stad kwam ik thuis met dit goedkope GForce kaartje, en uiteraard ook hier wordt de garantie ter plekke uit de doos ongeldig gemaakt.



Eerst hebben we een Nexus Bracket aangepast zodat de connectoren van de kaart door de bracket passen. De kaart was overigens ook uitgerust met een D-Sub aansluiting, maar aangezien we deze toch niet gaan gebruiken, heb ik deze verwijderd.



Het rode koelblok kan dus echt niet, dus deze hebben we overgespoten met de airbrush. Eenmaal geplaatst boot de machine gewoon door, en drivers? We don't need drivers with FreeBSD!



Qua bekabeling past het allemaal nog maar net. Het zijpaneel staat een klein beetje bol, maar het is niet storend. Wel moet ik de binnenzijde nog zwart maken, want een zwarte kast met een blank alu zijpaneel staat niet.



En zo staat het er nu bij. Ik zie net dat ik de bovenste kabelbinder ook beter vast moet zetten... Magoed dat is voor de volgende en laatste update.

To do list:

- SATA kabel vervangen
- Zijpaneel aan binnenkant zwart maken
- Window in zijpaneel
- Verlichting

Nou dat was het eerst maar weer. Tot mods!

[ Voor 196% gewijzigd door FiXeL op 31-07-2011 12:33 ]

[FiXeL]

Update 21 - We zijn er bijna, zijn er bijna, maar nog niet helemaal!

Bijna helemaal. Maar gezien ik vakantie heb, en deze build me eigenlijk lang genoeg geduurd heeft, heb ik de afgelopen dagen niet stil gezeten. Helaas is het verhaal nog niet helemaal compleet dankzij deze probleempjes:



DOA Harddisk, en door niet te handig proppen een SATA kabel. De HDD is niet belangrijk, die is toch maar voor mn main pc... Maar de SATA kabel zal ik nieuw moeten bestellen bij highflow. Ik wacht hier nog even mee, dus de final pics zullen met de rode kabel zijn, ik bestel er wel eentje wanneer ik druk doende ben met het bouwen van mijn main PC... Ow wacht... daar was dit hele topic toch mee begonnen? DOH!

Magoed, verder met de update.... Tijdens de vorige update had ik al iets van een idee laten zien voor de window. Ik heb het verder uitgewerkt, en uitgeprint op ware grootte:



Het stukje plexiglas is nog van het oude zijpaneel, en gierig als we zijn gaan de dat recyclen. De tint van het plexiglas zou voor iedereen die er aan denkt om te beginnen met roken een goede motivatie zijn om het vooral maar niet te doen. Das gewoon plexi, en die gele tint is 5 jaar aan nicotine en teer.

* FiXeL bedenkt opeens weer waarom ie niet meer in huis zou roken na de verhuizing, maar het toch weer doet... bah.



Het zijpaneel is in de afplak tape gezet, en na het aftekenen van de positie van de window is het tijd voor wat lijmspray en het plakken van de printjes. Het extra printje van de rechterkant is voor het uitzagen van de pijlen, die in UV groen plexi uitgevoerd gaan worden.



Nu kon ik een hoop pics maken van het uitzagen en vijlen etc, maar mijn geduld raakt een beetje op, dus doorwerken en geen pics. Hier heb ik alles uitgezaagd met deels de figuurzaag, en voor de rechte stukken heb ik de decoupeer gepakt. Deze middag heb ik de nodige uurtjes werk gehad om alles strak te vijlen, magoed, dat krijg je als je het met de hand doet.



Ook zal er iets van verlichting in moeten. Nu had ik gewoon een led strip kunnen halen, maar ik heb nog een hele zooi ledjes liggen die anders nooit gebruikt gaan worden, dus hebben we een stukje alu U-profiel voorzien van 25 gaatjes van 3mm. en zwart gespoten. (5mm leds was beter, maar zoveel heb ik daar niet meer van in het groen )



Dit wordt wel even puzzelen, 25 leds, 9 continue verlicht, en 16 die in en uit faden doormiddel van het printje wat ik nog had liggen. Magoed, 25 leds gesoldeerd, printje aangepast, yada yada... Er komt iig een hoop licht af. Hoeveel? Daarvoor zul je op de final pics moeten wachten. Maar laat ik het zo zeggen, als deze case op tafel staat tijdens een lan, dan wil je niet tegenover me zitten.



Een dag later... (Ok een paar uurtjes later want het solderen werd nachtwerk) De plexi delen uitgezaagd en de window afgewerkt.



Daarna was het tijd om de delen vast te zetten met bison kit. Gewoon rondom lijmen, en de cappilaire werking doet de rest zonder dat je lijm in het zicht hebt. Voor tussen de pijlen en de window in heb ik voorzichtig secondenlijm met een tandenstoker tussen de naden in aangebracht. Nadat de lijm een paar uren gedroogd had, heb ik het metalen "schuifje" van de floppy op het plexi gelijmd.



Het rechter zijpaneel was aan de binnenkant storend blank metaal... Niets dat een stukje vinyl stickervel kan verhelpen!



De voetjes hadden origineel rubbertjes onder zich zitten, maar door de vloerbedekking in mn oude huis en het vele verplaatsen zijn die weg geraakt. Nu moest ik toch langs de bouwmarkt vandaag om wat spulletjes te halen, dus ook meteen maar viltjes gehaald voor de voetjes. Helaas wel bruin, maar zwarte kon ik zo gauw niet vinden. Ach, kniesoor die er op let.



Nu wou ik op het floppy schuifje ook een freebsd logo hebben, maar op de 1 of andere manier komt dat niet netjes uit de printer rollen... Eigenlijk hoort het er zo uit te zien:



En dit plaatje opslaan was ook al niet makkelijk omdat het een .png was met wit als transparante laag... Zie je dus niks meer in irfanview terug van je plaatje, dus maar een printscreen gemaakt en daaruit geknipt. Ik krijg toch wel wat de kriebels als ik zo deze pagina over freebsd lees: http://uncyclopedia.wikia.com/wiki/FreeBSD

Ach, het zal wel.



Zo staat het beestje er op dit moment bij...

Het project begon als General Li, wat oorspronkelijk 2 van deze behuizingen aan elkaar zou worden met waterkoeling en flink wat opslag in een main pc, maar het mag duidelijk zijn dat dit nooit wat geworden is. Deze behuizing heeft daarna toch nog 6-7 jaar dienst gedaan als behuizing voor de hoofd pc, en zou eigenlijk nog een ronde meegaan, maar helaas is dat iets anders gelopen. Gelukkig wou ik ook nog een NAS bouwen.

Morgen ga ik wat final pics schieten, vergeef dan even die ene rode SATA kabel, dat is even niet anders.

[JWR]

Ik vind hem er strak uit zien voor een NAS!

Window is mooi geworden en de diskette is origineel

Mooi gedaan!

[ToCuS]

Ziet er super cool uit..
m'n complimenten..

[Mini-me]

Ga je de beide pijlen in je window nog afzonderlijk verlichten? Dan kun je down- en uploadactiviteit aangeven

[Ianovski]

Nice window, zeer orgineel en mooie afwerking ook. Hou ik wel van

Mini-me schreef op woensdag 03 augustus 2011 @ 08:20:
Ga je de beide pijlen in je window nog afzonderlijk verlichten? Dan kun je down- en uploadactiviteit aangeven

Dat is wel een heel gaaf idee zeg! Zou zeker zoiets proberen als ik jou was

[TrekDr0p]

Mini-me schreef op woensdag 03 augustus 2011 @ 08:20:
Ga je de beide pijlen in je window nog afzonderlijk verlichten? Dan kun je down- en uploadactiviteit aangeven

Maar dan had hij misschien wel een groene en rode moeten maken
Wel een vet idee inderdaad..

Keep on modding my boy

[Mavamaarten]

Dat idee met de pijlen is ziek goed
Vreemd, ik had deze mod nog nooit eerder gezien... maar ik ga em nu zeker volgen !
Keep up the good modding !

[FiXeL]

Iedereen bedankt voor de complimenten!

Wat betreft het apart verlichten van de pijlen, dat gaat technisch gezien wel een uitdaging worden.. Ook zit je met het feit dat er altijd data beide kanten opgaat, kijk maar eens met DUmeter of een dergelijk programma naar je in- en uitgaande verbinding als je up- of download. Ik laat het eerst zo wel, want ik wil graag mn main PC nu eens af gaan bouwen.

[[Remmes]]

FiXeL schreef op woensdag 03 augustus 2011 @ 13:54:
Iedereen bedankt voor de complimenten!

Wat betreft het apart verlichten van de pijlen, dat gaat technisch gezien wel een uitdaging worden.. Ook zit je met het feit dat er altijd data beide kanten opgaat, kijk maar eens met DUmeter of een dergelijk programma naar je in- en uitgaande verbinding als je up- of download. Ik laat het eerst zo wel, want ik wil graag mn main PC nu eens af gaan bouwen.

je kan ook gewoon laten knipperen met een veranderende freq van elkaar

[paslis]

Tot nu toe ziet het er zeer goed uit FiXeL.

[FiXeL]

Remmes_NT schreef op woensdag 03 augustus 2011 @ 16:15:
[...]


je kan ook gewoon laten knipperen met een veranderende freq van elkaar

Dan wordt het wel een disco bak... Dat is eigenlijk niet echt waar mn voorkeur naar uitgaat. Verlichting ok, maar geen kermis attractie a.u.b.

paslis schreef op woensdag 03 augustus 2011 @ 16:55:
Tot nu toe ziet het er zeer goed uit FiXeL.

Thnx Paslis!

Voor de pics moeten jullie nog heel even geduld hebben, eigenlijk wil ik er ook nog een video tegenaan gooien, dus ik weet niet zeker of ik dat allemaal vanavond nog klaar krijg.

[FiXeL]

Update 22 - The Final Update!

Yep, je leest het goed, dit is de allerlaatste update wat betreft dit project. De case is klaar (op 1 SATA kabeltje na dan) en ik heb mijn best gedaan om toch een paar mooie pics te maken met een zwaar gedateerde digicam. Helaas zijn de pics met verlichting allemaal niet echt scherp geworden, dus was ik genoodzaakt een filmpje inelkaar te flansen. Hierdoor heeft het ook even geduurd voordat ik de final update kon posten, hiervoor excuses.

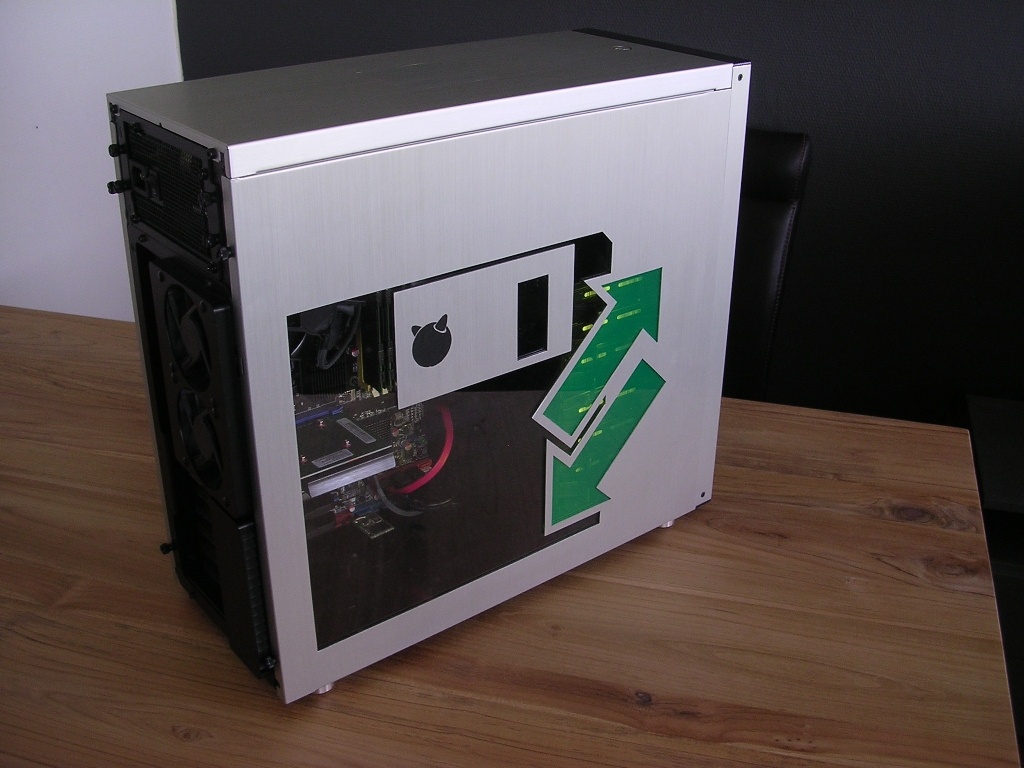

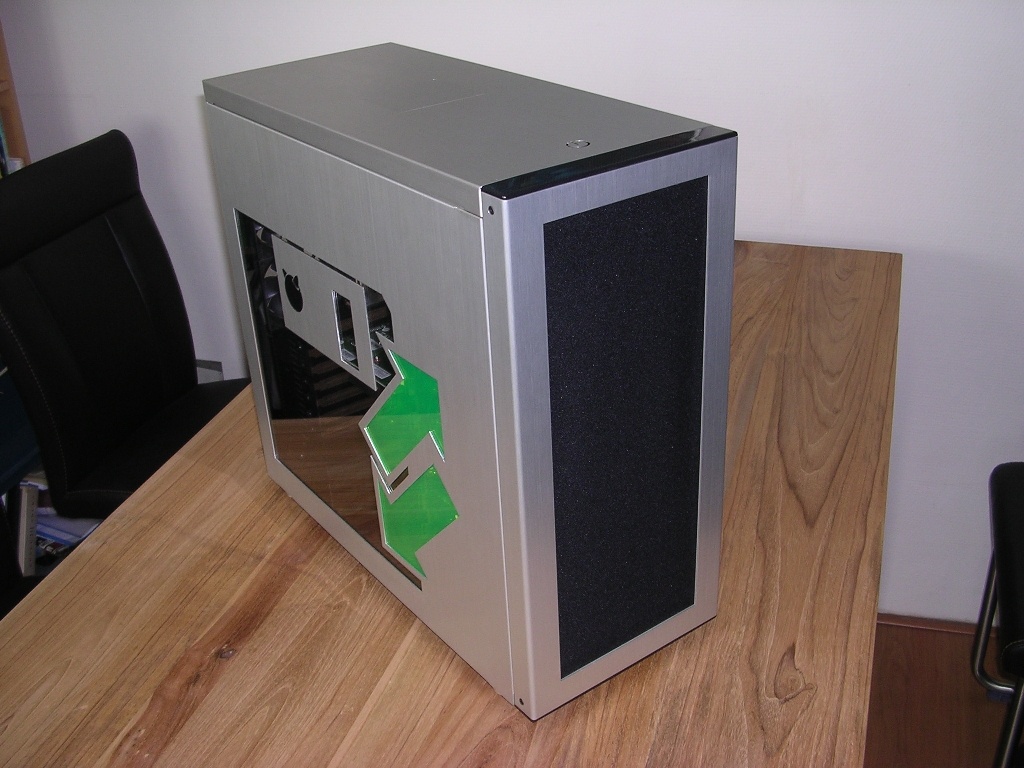

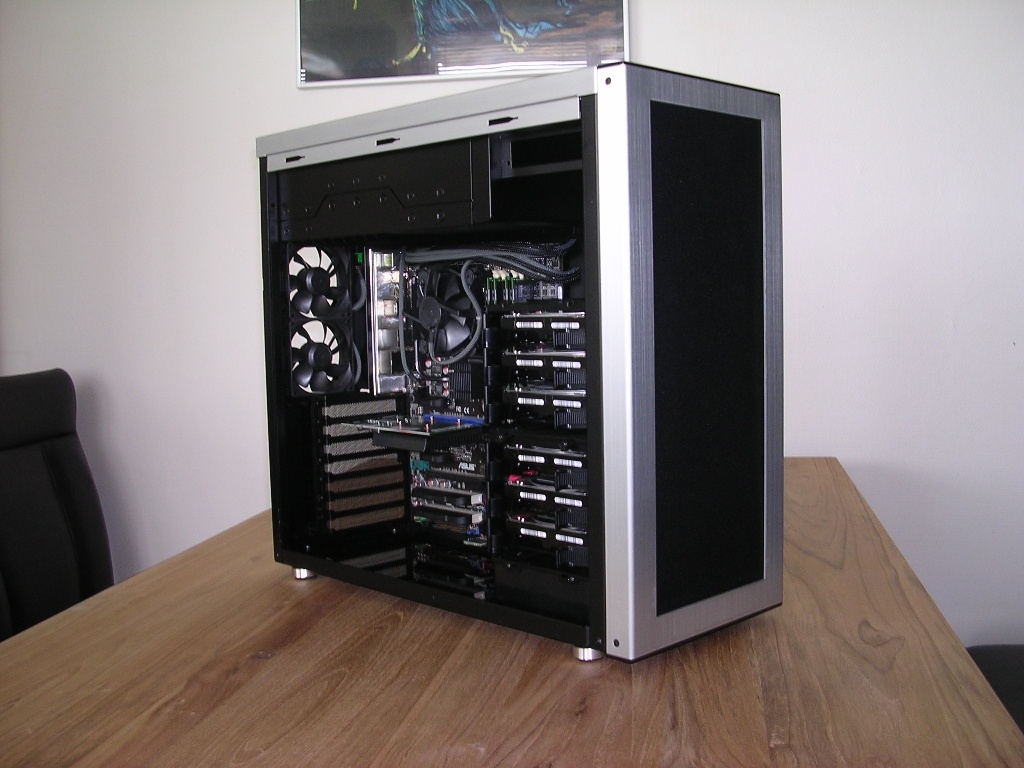

Magoed, hier zijn de pics! (klikbaar naar 1024x768)























Het filmpje kan je hier vinden (youtube)

Nou ik hoop dat jullie er van genoten hebben. Het was zeker niet een mega project als sommige andere tweakers hier neerzetten, maar het was zeker wel een goede opfrisser wat betreft casemodding. Hierna ga ik nog een project doen, namelijk mijn main pc waar dit eigenlijk ook allemaal om te doen was, maar anders gelopen is. Magoed, tegen die tijd zal er vast wel weer een topic verschijnen in schop een modje.

Bedankt voor het volgen, en happy modding iedereen!

[[Remmes]]

FiXeL schreef op woensdag 03 augustus 2011 @ 18:57:
[...]


Dan wordt het wel een disco bak... Dat is eigenlijk niet echt waar mn voorkeur naar uitgaat. Verlichting ok, maar geen kermis attractie a.u.b.

mee eens hoor was gewoon toevoeging op het idee

pracht mod geworden

[ Voor 3% gewijzigd door [Remmes] op 05-08-2011 22:51 ]
