Hoi Tweakers

Hier de kickoff van mijn build Desk Art.Omdat de meeste vrouwen niet blij zijn met een pc in de huiskamer (ook mijn vrouw) ben ik gaan nadenken over een oplossing .Ik kwam op het idee om een bureau te maken zonder poten met daarin een pc.Ik heb dus geen seconde gekeken op google of er zoiets al bestond.Na een dag tekenen en 2 weken werken was de desk klaar en mijn vrouw vond het een succes.Mijn eerste mod was geboren.Na het volgen van verschillende builds heb ik besloten om een 2de versie van mijn desk te maken.Net als bij de eerste versie ga ik alles zelf maken en stop er zoveel mogelijk in wat ik geleerd heb in 21 jaar lassen/metaalbewerken.


Versie 2 voltooid.




Na overleg met mijn baas kan ik het gehele project bouwen in de toko waar ik werk.




De hardware:

CPU: AMD Phenom II X6 1055T
GPU: XFX HD6970 2GB GDDR5 PCIE
Mobo: Asus Crosshair IV Formula
Mem: Corsair Dominator GT 1866c9
Voeding: SilverStone Voeding ST75F-P 750W
SSD: Crucial RealSSD C300 2.5" 64GB
HDD: Western Digital Caviar Green WD10EADS 1TB


Koeling loop 1

Pomp : Phobya DC12-400
Rad: HW Labs Black Ice GT Stealth 240
CPU block : EK-Supreme HF Nickel CPU Block
Tube: Feser Tube UV - HighFlow - 1/2 ID - 3/4 OD - RED
Fittingen : 13MM (1/2 ID - 3/4 OD) Thermochill Schroeffitting - G1/4
Res: custom

Koeling loop 2

Pomp : Phobya DC12-260
Rad : XSPC RS120 Black
GPU block : EK-FC6970 - Nickel
Tube : Feser Tube UV - HighFlow - 1/2 ID - 3/4 OD - RED
Fittingen : 13MM (1/2 ID - 3/4 OD) Thermochill Schroeffitting - G1/4
Res : EK-Multioption RES X2 - 100 Basic

Sponsored by :

http://i1201.photobucket.com/albums/bb359/Slapmix/header.png

http://www.aquatuning.de/bilder/banner/468x60_nl.gif

http://i1084.photobucket.com/albums/j418/palikivi/Coolermasterbanner.jpg





Tekeningen:

Het geheel



Het frame



Mobo tray



Fanguard



Reservoir ja het water reservoir wordt ook custom gemaakt.




Wat is er al klaar :

Het rvs frame








De bak is al gesneden op de lasersnijder.Bij het tekenen van de bak heb ik er meteen fanguards ingetekent en de gaten voor de fans





[Voor 32% gewijzigd door paslis op 04-06-2011 15:10]


  • _ferry_
  • Registratie: Januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

Ziet er goed uit! Even in behandeling omdat dat zo hoort :P

  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
Bedankt ferry en ik wacht af :)

  • _ferry_
  • Registratie: Januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

Toestemming. Succes, aan de tools en materiaal zal het niet liggen zo te zien :Y)

  • Kleinratje
  • Registratie: December 2005
  • Laatst online: 07-08 00:20
Word een Vette Kast !!
Ga ut zeker volgen!

[Voor 77% gewijzigd door Kleinratje op 21-12-2010 17:30]


  • DJ-Visto
  • Registratie: Maart 2009
  • Laatst online: 16-08 20:12

DJ-Visto

Aye aye, sir!

oei oei dit word weer gaaf!

Anoniem: 388624

WOW dat ziet er goed uit

  • l3p
  • Registratie: Januari 2002
  • Laatst online: 11:40
Mijn grote voorbeeld _/-\o_


Zal vanaf nu hier elke dag te vinden zijn :+

Geweldig dat we elkanders idee en tekening steeds verbeteren :)

Ik zit gelijk al met wat vraagjes :P

Deze keer van staal, roestvrijstaal of Alu ?
En hoe heb jij het met de kniehoogte ten opzichte van het bladhoogte.
Ik moest namelijk nadat de bak al gezet en gelast was nog een verandering maken om met mijn knie-en eronder te kunnen.

Veel succes !

ps. Als jij nog vraagjes hebt zal ik ze uiteraard met liefde beantwoorden ;)

[Voor 12% gewijzigd door l3p op 21-12-2010 21:53]

L3p - HF - PC - HT - MK - PV


  • jediah
  • Registratie: November 2009
  • Laatst online: 09-08 10:32

jediah

Wat vind je er nou zelf van?

Ziet er goed uit, succes!

  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
l3p schreef op dinsdag 21 december 2010 @ 21:22:
Mijn grote voorbeeld _/-\o_


Zal vanaf nu hier elke dag te vinden zijn :+

Geweldig dat we elkanders idee en tekening steeds verbeteren :)

Ik zit gelijk al met wat vraagjes :P

Deze keer van staal, roestvrijstaal of Alu ?
En hoe heb jij het met de kniehoogte ten opzichte van het bladhoogte.
Ik moest namelijk nadat de bak al gezet en gelast was nog een verandering maken om met mijn knie-en eronder te kunnen.

Veel succes !

ps. Als jij nog vraagjes hebt zal ik ze uiteraard met liefde beantwoorden ;)
De tussenwand was idd een goed idee van je.

Deze keer wordt de bak van staal en net als de eerste geen lassen aan de binnenkant dus de tussenwand ga ik schroeven m.b.v puntlasmoeren.Ook de trays ga ik schroeven dit om geen beschadigingen te krijgen aan mijn bak en dan hoef ik dus niet te plamuren en kan ik de bak gewoon licht opschuren en spuiten.

De kniehoogte heb ik vooraf bepaald heel simpel eigenlijk gewoon op de stoel gaan zitten en dan met een rolmaat de kniehoogte meten.De hoogte van een tafel is meestal om en nabij de 780mm en een stoel 500mm dus heb ik 280mm over min de dikte van mijn knie :)

[Voor 8% gewijzigd door paslis op 22-12-2010 15:14]


  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
Omdat we niet beschikken over de juiste tools op mijn werk om mijn water reservoir te maken heb ik een vriend van me gevraagd om het voor me te maken hij is cnc draaier.We zijn samen om de tafel gaan zitten en dit was het resultaat.

Het plan.

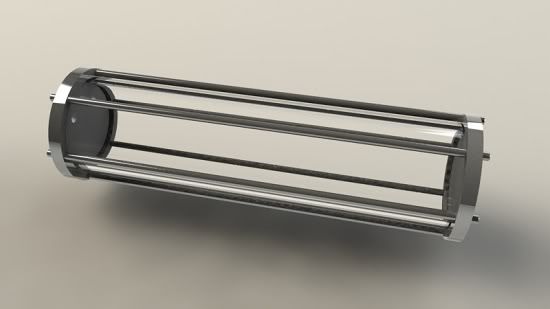

Zo gaat het reservoir eruit zien.



De rvs schijven.



Het bewerken is begonnen.







Het werk is in volle gang morgen weer een update.

  • redryder
  • Registratie: December 2009
  • Laatst online: 15-08 17:13
phoe, ik zou wel willen dat ik zulk leuk speelgoed had

nisi credideritis non intelligetis


  • Ianovski
  • Registratie: Juli 2010
  • Laatst online: 24-05 13:52
Hey, even een vraagje. Stel je voor, je hebt geen connecties met van die staalbedrijven, hoe duur zal het dan ongeveer zijn om dingen zo mooi te laten snijden en zagen e.d.?

En verder...
Je eerste desk ziet er goed uit, en deze tot nu toe ook.
Ga zo door!

Ianovski Designs


  • l3p
  • Registratie: Januari 2002
  • Laatst online: 11:40
Als je gelijk met een tekening komt waarmee hun wat kunnen scheelt al veel.
Al is het geloof ik een start tarief voor instellen machine, tarief van machine en uurloon van diegenen die voor je bezig zijn.
Dat kan nog best duur zijn :/

L3p - HF - PC - HT - MK - PV


  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
Ianovski schreef op woensdag 22 december 2010 @ 18:17:
Hey, even een vraagje. Stel je voor, je hebt geen connecties met van die staalbedrijven, hoe duur zal het dan ongeveer zijn om dingen zo mooi te laten snijden en zagen e.d.?

En verder...
Je eerste desk ziet er goed uit, en deze tot nu toe ook.
Ga zo door!
Mijn eerste desk is nu 6 maanden oud en deze gaat alles krijgen wat de eerste miste.

Dat zal best duur zijn omdat het om enkel stuks gaat dan rekenen bedrijven instelkosten en het uurloon van de machine.materiaal etc.Bij grote series gaat de prijs dan ook snel omlaag.Grote bedrijven beginnen meestal niet aan dat soort werk maar kleine bedrijven doen het wel .Vraag gerust bij meerdere bedrijven een prijs aan dat zal veel uitmaken onderling.

[Voor 8% gewijzigd door paslis op 22-12-2010 18:42]


  • Mr Alfabet
  • Registratie: Juli 2005
  • Laatst online: 03-06 18:48

Mr Alfabet

Je Moeder!

Vergeet ook niet dat reclame (sponsoring) veel kan doen voor bedrijven. Als je van bedrijf A een leuk prijsje krijgt voor het maken van dingen in ruil voor het plaatsen van wat reclame op je worklog betekent dat voor hun ook meer werk. Vaak heeft een bedrijf veel te winnen bij een goeie reputatie onder tweakers.

[Voor 14% gewijzigd door Mr Alfabet op 22-12-2010 19:35]

Core i7 950. DFI DK x58-T3eH6. 6GB OCZ RAM. 5850@1000/1200. Disks: OS: OCZ Vertex3 MAXIO 120GB, DATA: 12x1.5TB WD15EARS RAID6 op Areca 1231ML.Koeling: 2x 240 rad, 3x Eheim 1048, 5850@WC, 8800GT@WC, CPU@NexXxos XP, NB@WC


  • Ianovski
  • Registratie: Juli 2010
  • Laatst online: 24-05 13:52
Allemaal heel erg bedankt, ik zal eens wat rond gaan vragen in de buurt.

Ianovski Designs


Anoniem: 263922

Mr Alfabet schreef op woensdag 22 december 2010 @ 19:35:
Vergeet ook niet dat reclame (sponsoring) veel kan doen voor bedrijven. Als je van bedrijf A een leuk prijsje krijgt voor het maken van dingen in ruil voor het plaatsen van wat reclame op je worklog betekent dat voor hun ook meer werk. Vaak heeft een bedrijf veel te winnen bij een goeie reputatie onder tweakers.
Dat klopt, tweakers.net en hardware.info bijvoorbeeld hebben een enorme community, als daar een mooi project langskomt met een ad erboven van een bepaalde webshop, stijgt de klandizie aanzienlijk.
En dat betekent dan weer meer exclusievere waar in eigen land :D

  • jediah
  • Registratie: November 2009
  • Laatst online: 09-08 10:32

jediah

Wat vind je er nou zelf van?

Totdat de casemodding sectie een advertentieplaats wordt.. of "Even patsen mijn mijn sponsoren"

  • Joopieboy
  • Registratie: Mei 2006
  • Laatst online: 29-12-2020

Joopieboy

No smoke, no poke

Wauw zeg, weer zo een gave mod, deze ga ik volgen! Heel veel succes en ben erg benieuwd! _O_

Het leven is te kort om geduld te hebben!


  • taeke18
  • Registratie: November 2009
  • Laatst online: 22-06 09:10
:o dat jij l3p op dat idee bracht _/-\o_ maar die van jouw is ook geweldig!!

  • l3p
  • Registratie: Januari 2002
  • Laatst online: 11:40
jediah schreef op donderdag 23 december 2010 @ 02:27:
Totdat de casemodding sectie een advertentieplaats wordt.. of "Even patsen mijn mijn sponsoren"
Ik denk dat je dat toch verkeerd ziet.
Ik had mijn eigen build nooit zo ver zien komen zonder sponsoren.
En datgene dat de sponsoren terug vragen is .. "ermee patsen"
Het is bijna gewoon een zakelijke overeenkomst.

ps.
Pascal als je er belang bij hebt, stuur ff dm-etje, kan ik je wel wat tips geven ivm sponsoring. ^^

[Voor 11% gewijzigd door l3p op 24-12-2010 13:02]

L3p - HF - PC - HT - MK - PV


  • BTU_Natas
  • Registratie: Juli 2004
  • Laatst online: 12:28

BTU_Natas

Superior dutchie

jediah schreef op donderdag 23 december 2010 @ 02:27:
Totdat de casemodding sectie een advertentieplaats wordt.. of "Even patsen mijn mijn sponsoren"
Ben het eerlijk gezegd wel met je eens, maar om deze discussie te starten is het misschien respectvoller naar de ts toe, omdat in een apart topic te doen.

  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
BTU_Natas schreef op vrijdag 24 december 2010 @ 15:50:
[...]


Ben het eerlijk gezegd wel met je eens, maar om deze discussie te starten is het misschien respectvoller naar de ts toe, omdat in een apart topic te doen.
Inderdaad deze topic gaat over mijn build en niet over reclame.

  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
Weer een update.Ik heb vandaag de bak gebogen en vervolgens in elkaar gelast en afgewerkt.Ook heb ik de tray voor het water reservoir en het raamwerk voor de glasplaat gebogen.

De bak.







De tray voor het water reservoir.



De tekst ga ik verlichten en daarvoor maak ik nog een lichtbakje met daarin de gaten voor de leds.

Tenslotte het raamwerk voor de glasplaat.



Daar horen ook nog meerdere dingen bij maar die zijn nog niet klaar.En nu is het tijd om kerst te gaan vieren.
Bij deze wens ik jullie allemaal fijne kerstdagen en maandag ga ik weer verder met de build.

  • GeeBee
  • Registratie: Maart 2000
  • Laatst online: 16-08 23:59

GeeBee

Oddball

Heb je nog een speciale reden waarom je H2O gebruikt in plaats van H2O?

Woof, woof, woof! That's my other dog imitation.


  • _ferry_
  • Registratie: Januari 2002
  • Niet online

_ferry_

Moderator Tweaking

Nipple Tweaker

De fangrills zijn wel goed in hun naam waarmaken, maar ben je niet bang voor beperking van de airflow? Bij veel kasten waar van die plaatstalen fangrills in zitten worden ze bij het casemodden vervangen door modellen met minder weerstand :)

  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
GeeBee schreef op vrijdag 24 december 2010 @ 16:32:
Heb je nog een speciale reden waarom je H2O gebruikt in plaats van H2O?
Ik geef er mijn eigen draai aan.En ik wist dat ik deze reactie zou krijgen :) .

  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
_ferry_ schreef op vrijdag 24 december 2010 @ 16:34:
De fangrills zijn wel goed in hun naam waarmaken, maar ben je niet bang voor beperking van de airflow? Bij veel kasten waar van die plaatstalen fangrills in zitten worden ze bij het casemodden vervangen door modellen met minder weerstand :)
Dat klopt ferry maar ik heb weinig airflow nodig omdat ik de cpu en gpu ga waterkoelen.En nog een rede is dat ik een dochter van 7 heb en een zoon van 4 die wel eens ergens hun vinger insteken met de gevolgen van dien.

  • BeefHazard
  • Registratie: Augustus 2010
  • Laatst online: 12:09
paslis schreef op vrijdag 24 december 2010 @ 16:39:
[...]


Dat klopt ferry maar ik heb weinig airflow nodig omdat ik de cpu en gpu ga waterkoelen.En nog een rede is dat ik een dochter van 7 heb en een zoon van 4 die wel eens ergens hun vinger insteken met de gevolgen van dien.
Dus jij denkt dat jouw kinderen je case openmaken om hun handen in jouw luchtkoelers te steken?

80D | 24-70 DG OS HSM Art | 18-35 DC HSM Art | EF 70-200 F4/L IS USM | EF 50mm f/1.8 | ThinkPad X1 Extreme G2


  • Brilsmurfffje
  • Registratie: December 2007
  • Niet online

Brilsmurfffje

Parttime Prutser

ik neem aan dat de fans aan de onderkant zitten ;)

  • l3p
  • Registratie: Januari 2002
  • Laatst online: 11:40
Zo mooi als je dat allemaal zelf kunt !
Dat raamwerk is een super idee om de glasplaat te kunnen liften :+
BeefHazard schreef op vrijdag 24 december 2010 @ 16:44:
[...]

Dus jij denkt dat jouw kinderen je case openmaken om hun handen in jouw luchtkoelers te steken?
Nee, maar die kleine vingertjes passen wel prima door een standaard fangrill 8)




Fijne kerst dagen !!

[Voor 70% gewijzigd door l3p op 24-12-2010 17:00]

L3p - HF - PC - HT - MK - PV


  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
BeefHazard schreef op vrijdag 24 december 2010 @ 16:44:
[...]

Dus jij denkt dat jouw kinderen je case openmaken om hun handen in jouw luchtkoelers te steken?
Ik heb het over de fans aan de zijkant en onderkant en daar kunnen ze idd hun vingers insteken ik zeg niet dat dat gebeurdt maar liever houdt ik er vooraf rekening mee .Sterker nog bij de desk die ik nu gebruik heeft een vriend van me zijn vinger in 1 van de gaten gestopt en hij sloopte daarmee de fan was wel grappig hij raakte zowat het plafond met zijn hoofd zo schrok hij :*) .

  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
l3p schreef op vrijdag 24 december 2010 @ 16:56:
Zo mooi als je dat allemaal zelf kunt !
Dat raamwerk is een super idee om de glasplaat te kunnen liften :+


[...]


Nee, maar die kleine vingertjes passen wel prima door een standaard fangrill 8)

[afbeelding]


Fijne kerst dagen !!
Dank je l3p en idd in die fangril kan een kind met zijn/haar vingertjes.En bij het raamwerk horen nog meer onderdelen maar die zijn nog niet af.

  • GeeBee
  • Registratie: Maart 2000
  • Laatst online: 16-08 23:59

GeeBee

Oddball

paslis schreef op vrijdag 24 december 2010 @ 16:36:
[...]


Ik geef er mijn eigen draai aan.En ik wist dat ik deze reactie zou krijgen :) .
Dan is het goed :)

Woof, woof, woof! That's my other dog imitation.


  • n0elite
  • Registratie: Maart 2009
  • Laatst online: 17-06 07:46
dit topic heb ik al eens eerder gezien, kan dat?

Canon EOS 60D + Tamron 17-50 f/2.8 VC + Canon EF 50mm f/1.8 II - Gestolen in Vietnam | Canon 100D + 18-55 stm


  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
n0elite schreef op zondag 26 december 2010 @ 17:27:
dit topic heb ik al eens eerder gezien, kan dat?
Dit is de eerste build die ik met andere deel dus het lijkt me sterk dat je deze topic al eens gezien hebt.

  • Joopieboy
  • Registratie: Mei 2006
  • Laatst online: 29-12-2020

Joopieboy

No smoke, no poke

n0elite schreef op zondag 26 december 2010 @ 17:27:
dit topic heb ik al eens eerder gezien, kan dat?
Bedoel je niet de mod van l3p?

Het leven is te kort om geduld te hebben!


  • Ghost Dog
  • Registratie: Oktober 2009
  • Nu online

Ghost Dog

FP ProMod

Paranoid Android

Hoera, l3p's inspirateur! *O*

Colors relate to numbers relate to SOUND | Last.fm! | Band!


Anoniem: 359494

ehm.. ben ik de enige op foto één, van de laatste update een smiley in zn laskap ziet O-)

Verder mooi werk!


Houd het goede werk hoog x).


EDIT: @ l3p Je kunt in dat geval ook voor een stukje mesh gaan.. Mooier dan zo'n standaard chromen fangrill.. nadeel is dat wel dat je luchtstroom nogal verstoord wordt.

[Voor 37% gewijzigd door Anoniem: 359494 op 27-12-2010 17:05]


  • ffrraannkk11
  • Registratie: Februari 2010
  • Laatst online: 12-08 16:47
haha lol, die smiley was me nog niet eens opgevallen:D

  • Luukje01
  • Registratie: Augustus 2009
  • Laatst online: 00:56
Een vraagje: waarom ga je alleen je GPU & CPU watercoolen? bij andere mods word bijna alles gekoeld (goed nederlands?) wat er te koelen valt. (zoals je chipset en die condensatoren rond je CPU, of je hdd's). Is dit simpel weg te duur of volgens jouw 'onnodig' (je hdd's hoeven ook niet gekoelt te worden, een fan doet wonderen, i know).

Bij die fangrill, zou je geen stof filter er voor kunnen pakken (die ik in mijn pc heb zitten zijn dat ook gelijk 'fangrills'), dan heb je geen stof, en ook je airflow word minder benaadeeld.

[Voor 22% gewijzigd door Luukje01 op 27-12-2010 19:19]


  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
Anoniem: 359494 schreef op maandag 27 december 2010 @ 16:18:
ehm.. ben ik de enige op foto één, van de laatste update een smiley in zn laskap ziet O-)

Verder mooi werk!


Houd het goede werk hoog x).


EDIT: @ l3p Je kunt in dat geval ook voor een stukje mesh gaan.. Mooier dan zo'n standaard chromen fangrill.. nadeel is dat wel dat je luchtstroom nogal verstoord wordt.
Hahaha zo heb ik eigenlijk nooit naar mijn laskap gekeken .

  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
Luukje01 schreef op maandag 27 december 2010 @ 19:17:
Een vraagje: waarom ga je alleen je GPU & CPU watercoolen? bij andere mods word bijna alles gekoeld (goed nederlands?) wat er te koelen valt. (zoals je chipset en die condensatoren rond je CPU, of je hdd's). Is dit simpel weg te duur of volgens jouw 'onnodig' (je hdd's hoeven ook niet gekoelt te worden, een fan doet wonderen, i know).

Bij die fangrill, zou je geen stof filter er voor kunnen pakken (die ik in mijn pc heb zitten zijn dat ook gelijk 'fangrills'), dan heb je geen stof, en ook je airflow word minder benaadeeld.
In mijn ogen is het niet nodig en om eerlijk te zijn wil ik het ook niet te druk maken in mijn desk dus gewoon strak.
De hdd's ga ik ook niet koelen die krijgen flow genoeg en komen niet in het zicht .Wat betreft de stoffliters die komen er ook in alleen niet aan de buitenkant maar aan de binnenkant.

  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
En weer een update .Ik heb vandaag de steunbalk voor de laspaumelles gemaakt en de laspaumelles vastgelast aan de steunbalk en aan het raamwerk voor de glasplaat.

De koker met afmetingen 30x15x2 op maat gezaagd.



2 plaatjes geknipt en op de kopse kanten van de koker gelast.



Daarna allebei de kanten uitgeslepen zodat ze gelijk vallen met het raamwerk en gelijk ook even afgewerkt.



Even alles uitmeten zodat alles perfect past.



De laspaumelles uitgemeten en gelijk vast gelast.



Alles scharniert perfect en het raamwerk is ook afneembaar.





Het scharnier gedeelte van de desk is nu klaar .Morgen gaan we weer verder.

  • Fid3lity
  • Registratie: November 2009
  • Laatst online: 05-08 14:35

Fid3lity

Spectre X

Dat gaat al de goeie kant op!!! d:)b

  • Joopieboy
  • Registratie: Mei 2006
  • Laatst online: 29-12-2020

Joopieboy

No smoke, no poke

Nais, wat een vakwerk zeg! d:)b

Het leven is te kort om geduld te hebben!


  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
Laten we het hopen :P

  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
Dank je :D

  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
Een kleine update.Ik heb de griep dus ik heb weinig werk verzet .De flenzen voor het reservoir krijgen vorm en de acrylbuis is op maat gezaagd en gevlakt.





Updates volgen.

  • ffrraannkk11
  • Registratie: Februari 2010
  • Laatst online: 12-08 16:47
De flenzen zien er echt goed uit :o

  • brinkdinges
  • Registratie: November 2003
  • Laatst online: 02-08 13:15
Dat is inderdaad het betere modwerk :)

Casemods: miXture, Cubeleon


  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
Het is weer eens tijd voor een update.Het reservoir is klaar ( Bedankt Ed).Wat een monster.

De rvs schijven met daarin de gaten voor de stangen en G1/4 draad voor de fittingen en de kamers voor de o ringen.





De rvs stangen met aan beide kanten M6 draad.



De rvs M6 moeren voor de stangen.



Het totaal pakket.



En zo ziet het reservoir eruit als het samengesteld is.









Helemaal gevuld gaat er 1,3 liter in maar inkorten kan altijd nog.Nu het reservoir nog even testen.

Updates volgen.

  • dralix
  • Registratie: Februari 2010
  • Laatst online: 31-01-2020
ziet er strak uit ;)

  • CDA441
  • Registratie: Augustus 2010
  • Laatst online: 11-07 20:49
Niazzz!!! een custom res :p

Mijn motorblog | Mijn motovlogkanaal


  • Fid3lity
  • Registratie: November 2009
  • Laatst online: 05-08 14:35

Fid3lity

Spectre X

Op de laatste foto lijkt de bovenkant er scheef op te zitten, of is dit gezichtsbedrog? Verder gaat ook dit de goeie kant op! :Y)

Ik ben trouwens wellicht geïnteresseerd in die rvs stangen met het schroefdraad. Waar heb je die gevonden of hoe heb je die gemaakt?

[Voor 34% gewijzigd door Fid3lity op 15-01-2011 17:51]


  • Mavamaarten
  • Registratie: September 2009
  • Laatst online: 11:57

Mavamaarten

Omdat het kan!

Wooow dat reservoir ziet er echt bruut uit !

Android developer & dürüm-liefhebber


  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021

  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
Blue-Tiger schreef op zaterdag 15 januari 2011 @ 17:51:
Op de laatste foto lijkt de bovenkant er scheef op te zitten, of is dit gezichtsbedrog? Verder gaat ook dit de goeie kant op! :Y)

Ik ben trouwens wellicht geïnteresseerd in die rvs stangen met het schroefdraad. Waar heb je die gevonden of hoe heb je die gemaakt?
Dat is gezichtsbedrog alles is 100% recht.Dat zijn gewoon rvs stangen op maat gezaagd en er dan draad opsnijden.

  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
Mavamaarten schreef op zaterdag 15 januari 2011 @ 17:52:
Wooow dat reservoir ziet er echt bruut uit !
Dank je en ja ik vind het ook een monster. :*)

  • ppiimm123
  • Registratie: Juli 2010
  • Laatst online: 15-08 09:32
Triple post >:) :+
Dat costum res ziet er egt bruut uit _/-\o_

  • AtomicShockwave
  • Registratie: Maart 2001
  • Laatst online: 16-08 11:36
Mooi gelast kerel! TIG?

  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
Ja klopt TIG en dank je.

  • Anoniem: 42323
  • Registratie: December 2001
  • Niet online
Leuk idee, krijg je niet alleen het probleem dat het bureau te laag of te hoog word door de dikte? Ik heb dat probleem altijd met die speciale computer bureaus dat ik met me benen tegen de onderkant kom omdat er aan de onderkant altijd zo'n deel is waar je je toetsenbord op kan bergen waar je dan met je benen tegen aankomt, vind zulke bureaus altijd erg vervelend.

En is het niet mooier om het frame in de kast te verwerken ipv eromheen? Als ik nu naar de tekening kijk krijg ik het idee alsof ik naar een wasbak kijk die we vroeger op school hadden.

Geen commentaar ofzo, gewoon wat ik me afvroeg. :)

[Voor 24% gewijzigd door Anoniem: 42323 op 19-01-2011 17:29]


  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
De hoogte is precies goed ik kom dus nergens met mijn benen tegen omdat ik dit alvorens uitgemeten heb.

Wat betreft het frame in de bak werken kan in principe ook maar dat is misschien voor een volgende keer.
Het is maar hoe je het bekijkt maar het wordt wel een hele exclusieve wasbak.

  • daantjer94
  • Registratie: Februari 2010
  • Laatst online: 14-08 16:13

daantjer94

Lvl 26 Human Designer

mooi werk, zeker die custom res, zouden meer modders moeten doen.
Keep up the good work!!

Put Smarties tubes on cats legs, make them walk like a robot.


  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
Dank je

Anoniem: 388624

Mooi werk Pas vooral dat reservoir ;)

  • BGB4rn
  • Registratie: September 2008
  • Laatst online: 04-08 13:35

BGB4rn

ductape en tie-wraps FTW !

mooie lasjes ja :) dat res is ook echt uber, het is dat ik er geen plek voor heb in mijn kast anders wou ik ook zo een maken :D

KUTGW !

Signature


  • Joen
  • Registratie: Juli 2003
  • Laatst online: 11-07 20:55
Zeer mooie casemod! En ook zeer professioneel!
Zou wel willen dat ik zulke skills, middelen, geld en tijd had. O-)

  • JapyDooge
  • Registratie: Juli 2002
  • Laatst online: 15-08 14:17

JapyDooge

NoxiousPluK

Dat ziet er al goed uit, ik ben benieuwd :D

  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
Bedankt voor jullie reacties.

  • Nieknikey
  • Registratie: Juni 2010
  • Laatst online: 09:16
Wat een idee en wat een TOOLS ;O. Bookmarked, deze lijkt me heul leuk om te zien als die af is.

  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
Wat spullen binnen gehad van highflow .Bedankt Freddy !!!

http://i1201.photobucket.com/albums/bb359/Slapmix/header.png





















http://www.highflow.nl

Zaterdagmorgen ben ik weer aan de slag gegaan met de desk .De tray voor het mobo is gesneden en de gaten voor de standoffs maak ik er nog in ivm de positie voor het i/o shield in de achterwand.



Alle fans worden voorzien van een kapje zodat je de behuizing van de fan niet meer ziet.Bij de 240 rad heb ik het al klaar.







Ik wil zoveel mogelijk schroefbaar maken in de desk voor toekomstige upgrades.Wel komen alle schroeven uit het zicht .De koker met scharnieren voor het raamwerk van de ruit heb ik voorzien van tapgaten en bevestigd aan de desk.





Updates volgen.

  • T-!-M
  • Registratie: Augustus 2007
  • Laatst online: 15-08 22:29
_/-\o_

  • l3p
  • Registratie: Januari 2002
  • Laatst online: 11:40
_/-\o_

L3p - HF - PC - HT - MK - PV


  • Mark.
  • Registratie: Oktober 2009
  • Laatst online: 28-07-2018

Mark.

Defensor

Complimenten voor de uitstalling en inbouw en natuurlijk gemaakte foto's van dit alles. :Y :)

De mens wikt maar God beschikt.


  • boazkl0p
  • Registratie: Augustus 2009
  • Laatst online: 17-04 18:52

boazkl0p

Schijnbaar een Fries

_/-\o_

[Voor 61% gewijzigd door boazkl0p op 27-01-2011 18:37]


  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
Vanmorgen ben ik aan de slag gegaan met de dempers voor de ruit dit was een heel nauwkeurig werkje want het mag niet gaan wringen.Eerst heb ik het geheel uitgemeten en op basis van de maten heb ik 2 beugels aan de bak gemaakt en 2 beugels aan het raamwerk voor de ruit.Toen alles gepositioneerd en vastgehecht.







De beugels van de ruit nog even customizen.







Het geheel weer in elkaar gezet met rvs m8 bouten en moeren en het werkt perfect.









Met de bekabeling heb ik straks ook geen moeite want de opening in de tray van het mobo en de tray voor het reservoir neem ik over in de tussenwand dus ruimte genoeg.



Ook heb Ik de tray voor het mobo gebogen en de afdekkapjes voor de ventilatoren.



Dit was het weer voor vandaag.

  • Fid3lity
  • Registratie: November 2009
  • Laatst online: 05-08 14:35

Fid3lity

Spectre X


  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
Nog bedankt voor jullie reacties.

  • Joopieboy
  • Registratie: Mei 2006
  • Laatst online: 29-12-2020

Joopieboy

No smoke, no poke

Wauw zeg, wat een vakwerk bij dit project, ziet er gaaf uit! Keep it up. :)

Het leven is te kort om geduld te hebben!


  • Xesxen
  • Registratie: Juli 2009
  • Laatst online: 16-08 22:28
Weet je dat als je water in een scheikundige formule zet, dat H2O is, en niet H2O.

Rare vogel in spe


  • Heatonme
  • Registratie: Juni 2008
  • Niet online

Heatonme

Nick not weather related

Xesxen schreef op zaterdag 29 januari 2011 @ 20:05:
Weet je dat als je water in een scheikundige formule zet, dat H2O is, en niet H2O.
GeeBee schreef op vrijdag 24 december 2010 @ 16:32:
Heb je nog een speciale reden waarom je H2O gebruikt in plaats van H2O?
paslis schreef op vrijdag 24 december 2010 @ 16:36:
[...]


Ik geef er mijn eigen draai aan.En ik wist dat ik deze reactie zou krijgen :) .
:F

-edit- Kudos voor Desk Art, dit gaat erg mooi worden. Keep up the good work!
Ik blijf dit volgen... ;)

[Voor 7% gewijzigd door Heatonme op 29-01-2011 20:14]

Cyanide & Happiness - Facebook & Privacy - Wear Sunscreen!


  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
Bedankt.

[Voor 60% gewijzigd door paslis op 29-01-2011 20:40]


  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
Ook vandaag ben ik weer aan het werk gegaan met de tray voor het mobo.

Ik heb het gaten patroon voor het mobo uitgezet en vervolgens heb ik ze geboord en getapt en de standoffs geplaatst.



Omdat ik alles wil schroeven in de bak heb ik 4 plaatjes geknipt en er gaten ingeboord voor de rvs M6 puntlasmoeren en heb ik vervolgens de moeren vastgelast.





Toen heb ik de plaatjes in de tray van het mobo gehecht en een rvs staafje ter ondersteuning en direct alles afgelast.



Alles afgeslepen en meteen alles geschuurd en alle schroefdraad afgeschermd met boutjes.Klaar om te spuiten.



De binnenkant van de bak wordt mat zwart.





Voor het resultaat heb ik het mobo er even opgeschroefd.







En als laatste heb ik de afdek kapjes voor de casefans gelast.



Updates volgen...

  • mezstah
  • Registratie: Augustus 2005
  • Laatst online: 11:46
Pff vakwerk man!! kun je niet zo'n mobotraytje voor mij maken :D

  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
Ik heb er nog 1 over maak alles dubbel just in case .

  • Joopieboy
  • Registratie: Mei 2006
  • Laatst online: 29-12-2020

Joopieboy

No smoke, no poke

Die tray is alleen al mooi om gewoon je moederbord op te leggen en de rest los eromheen te leggen, damn. :P

Het leven is te kort om geduld te hebben!


  • CDA441
  • Registratie: Augustus 2010
  • Laatst online: 11-07 20:49
Ziet er echt mooi uit!

Mijn motorblog | Mijn motovlogkanaal


  • daantjer94
  • Registratie: Februari 2010
  • Laatst online: 14-08 16:13

daantjer94

Lvl 26 Human Designer

Een AMD-build, yay, eindelijk geen intel :)
ziet er strak uit

Put Smarties tubes on cats legs, make them walk like a robot.


  • Ghost Dog
  • Registratie: Oktober 2009
  • Nu online

Ghost Dog

FP ProMod

Paranoid Android

Zeer netjes gedaan, helemaal die mobo-tray! *O*

Colors relate to numbers relate to SOUND | Last.fm! | Band!


  • Xesxen
  • Registratie: Juli 2009
  • Laatst online: 16-08 22:28
Ik had nog niet in de geschiedenis gekeken... 8)7


Maar deze wordt in iedergeval mooi.

Rare vogel in spe


  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
Ik weet niet of het iemand is opgevallen maar ik denk dat ik problemen krijg met de scharnieren en daar bedoel ik mee het tobo en de muisdraad en dat zit me niet lekker.Heb ik dadelijk de desk klaar en dan loop ik tegen dat probleem aan en dat kunnen we niet hebben Dus ik ga custom scharnieren maken die vlak zijn met het geheel.

De tekening heb ik al gemaakt voor de scharnieren en een programma voor de lasersnijmachine dus die snijd ik deze week nog.

Zaterdag en zondag weer updates.

[Voor 34% gewijzigd door paslis op 31-01-2011 17:23]


  • JapyDooge
  • Registratie: Juli 2002
  • Laatst online: 15-08 14:17

JapyDooge

NoxiousPluK

Hmm dat lijkt me inderdaad vervelend die uitstekende scharnieren, ik heb altijd liefst wat ruimte voor m'n tobo en muis ipv direct op de rand te zetten.

  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
JapyDooge schreef op maandag 31 januari 2011 @ 17:26:
Hmm dat lijkt me inderdaad vervelend die uitstekende scharnieren, ik heb altijd liefst wat ruimte voor m'n tobo en muis ipv direct op de rand te zetten.
Idd en om eerlijk te zijn vindt ik de scharnieren ook niet echt bij het geheel passen.

  • paslis
  • Registratie: Januari 2009
  • Laatst online: 06-07-2021
Ik heb het custom reservoir even in een loop aangesloten en gevuld met demi water om te lek testen. Zoals verwacht is het reservoir lekvrij.

Hier wat foto's







En een video van het reservoir in aktie.



Dit weekend weer updates

  • l3p
  • Registratie: Januari 2002
  • Laatst online: 11:40
_/-\o_ _/-\o_ _/-\o_ _/-\o_

L3p - HF - PC - HT - MK - PV


  • daantjer94
  • Registratie: Februari 2010
  • Laatst online: 14-08 16:13

daantjer94

Lvl 26 Human Designer

hulde, wat een topreservoir
misschien wel het mooiste reservoir wat ik hier ben tegengekomen

Put Smarties tubes on cats legs, make them walk like a robot.

Pagina: 1 2 3 4 5 Laatste



Nintendo Switch (OLED model) Apple iPhone SE (2022) LG G1 Google Pixel 6 Call of Duty: Vanguard Samsung Galaxy S22 Garmin fēnix 7 Nintendo Switch Lite

Tweakers vormt samen met Hardware Info, AutoTrack, Gaspedaal.nl, Nationale Vacaturebank, Intermediair en Independer DPG Online Services B.V.
Alle rechten voorbehouden © 1998 - 2022 Hosting door True

Tweakers maakt gebruik van cookies

Tweakers plaatst functionele en analytische cookies voor het functioneren van de website en het verbeteren van de website-ervaring. Deze cookies zijn noodzakelijk. Om op Tweakers relevantere advertenties te tonen en om ingesloten content van derden te tonen (bijvoorbeeld video's), vragen we je toestemming. Via ingesloten content kunnen derde partijen diensten leveren en verbeteren, bezoekersstatistieken bijhouden, gepersonaliseerde content tonen, gerichte advertenties tonen en gebruikersprofielen opbouwen. Hiervoor worden apparaatgegevens, IP-adres, geolocatie en surfgedrag vastgelegd.

Meer informatie vind je in ons cookiebeleid.

Sluiten

Toestemming beheren

Hieronder kun je per doeleinde of partij toestemming geven of intrekken. Meer informatie vind je in ons cookiebeleid.

Functioneel en analytisch

Deze cookies zijn noodzakelijk voor het functioneren van de website en het verbeteren van de website-ervaring. Klik op het informatie-icoon voor meer informatie. Meer details

janee

    Relevantere advertenties

    Dit beperkt het aantal keer dat dezelfde advertentie getoond wordt (frequency capping) en maakt het mogelijk om binnen Tweakers contextuele advertenties te tonen op basis van pagina's die je hebt bezocht. Meer details

    Tweakers genereert een willekeurige unieke code als identifier. Deze data wordt niet gedeeld met adverteerders of andere derde partijen en je kunt niet buiten Tweakers gevolgd worden. Indien je bent ingelogd, wordt deze identifier gekoppeld aan je account. Indien je niet bent ingelogd, wordt deze identifier gekoppeld aan je sessie die maximaal 4 maanden actief blijft. Je kunt deze toestemming te allen tijde intrekken.

    Ingesloten content van derden

    Deze cookies kunnen door derde partijen geplaatst worden via ingesloten content. Klik op het informatie-icoon voor meer informatie over de verwerkingsdoeleinden. Meer details

    janee
