MSI 450GTS overclock contest 2010-2011

[thijszor]

Spuit 12

[Drucchi]

tjah, had niet gedacht dat het zo makkelijk in mekaar zou steken...

[AlexanderB]

het kan nog makkelijker, ik zal het zsm eens in elkaar gaan klussen (krijg ik gelijk die 21 euro terug

[roelientjeL]

Waar gaat het hier dan over? De OVP-mod of de Vcore-mod ?

[AlexanderB]

beide in 1x

[Fid3lity]

Nog even kudo's voor de background maker, ziet er heel tof uit!

[nedernakker]

Dat is een maatje van me, www.pi-vo.nl

erg creatieve jongen.

[Fid3lity]

nedernakker schreef op vrijdag 10 december 2010 @ 07:35:
Dat is een maatje van me, www.pi-vo.nl

erg creatieve jongen.

Is te zien, kudo's gaan naar hem. Mag je wel van me doorgeven

[rsnubje]

Ondertussen is 1.162 niet meer max als je naar score bord kijkt

mn mods

[ Voor 37% gewijzigd door rsnubje op 10-12-2010 08:53 ]

[gekke-gerrit]

fb 2 ground?

ps Nice Job

net condensatoren besteld @ conrad

hoop dat t goed is voor mij de eerste x dat ik met condensatoren ga spelen

[ Voor 119% gewijzigd door gekke-gerrit op 10-12-2010 16:15 ]

[TheMOD]

Waar heb je condensatoren voor nodig dan?

[rsnubje]

extra afvlakking en stabieler voltage.

je conrad link werkt niet

[ Voor 28% gewijzigd door rsnubje op 10-12-2010 11:30 ]

[gekke-gerrit]

rsnubje schreef op vrijdag 10 december 2010 @ 11:26:
extra afvlakking en stabieler voltage

jij hebt ze toch gewoon opgesoldeerd?
niet verwijderd?


dus 1 aansluiting. 2 condensatoren?

en waarom heb je er maar 3 ipv 9 opgesoldeerd?

[Gamer]

Stikstof iemand ?

[Drucchi]

eh, juist..... daar kom ik aan met m'n ouwe 12 liter dewartje....

[gekke-gerrit]

k heb nie eens een dewar

laat staan stikstof.. wat kost da grapje nou? 180 liter per stuk a ? hoeveel honderden euro's?
en die dewars zijn geleend neem ik aan anders had ge dr ook wel een ferrari van kunnen kopen

[rsnubje]

gekke-gerrit schreef op vrijdag 10 december 2010 @ 11:30:
[...]


jij hebt ze toch gewoon opgesoldeerd?
niet verwijderd?


dus 1 aansluiting. 2 condensatoren?

en waarom heb je er maar 3 ipv 9 opgesoldeerd?

omdat deze 2 er heen gaan naar mijn idee. de bovenste mem, onderste 2 core. idd 2 condensatoren 1 aansluiting

[gekke-gerrit]

alles met 0.980v is core voltage.. dat zijn er meer dan 2





cmiiw

[TheMOD]

Maar waar moet je die vGPU nu aan solderen? Ik hoor nu verschillende verhalen: De een wil weerstandjes verwisselen, de ander bouwt een plaate met mooie getallen, en weer iemand heeft het al voor elkaar, maar maakt zo'n wazige foto dat ik alsnog niets zie

Sorry hoor, maar dit is mijn eerste keer, en heb liever niet dat ik direct 70 euro opblaas. (Dat had ik op een leukere manier kunnen doen )

[Gamer]

2 x 180 liter, klopt.

Ik wou dat die van mij waren, een ferrari moet ik niet...
Zal rond de 200 euro per stuk komen + vulslang + huur.

Hopelijk lukt het wat, kaartje moet wel nog gemod worden.
Coldslow ligt rond de -50° ongeveer naar het schijnt.

[lordloeder]

Komt er misschien een mini guide van een mod (hoeft niet de winnende te zijn) uit voor mensen zoals mij die niet mee doen en niet echt weten waar ze moeten beginnen? Ik doe niet mee aan de contest maar ik vind hem heel interessant en ik blijf hem volgen.

Succes luitjes!

[gekke-gerrit]

TheMOD schreef op vrijdag 10 december 2010 @ 12:50:
Maar waar moet je die vGPU nu aan solderen? Ik hoor nu verschillende verhalen: De een wil weerstandjes verwisselen, de ander bouwt een plaate met mooie getallen, en weer iemand heeft het al voor elkaar, maar maakt zo'n wazige foto dat ik alsnog niets zie

Sorry hoor, maar dit is mijn eerste keer, en heb liever niet dat ik direct 70 euro opblaas. (Dat had ik op een leukere manier kunnen doen )

Wat heb je zelf al uitgezocht dan?

heb je, je multimeter al in handen gehad?

datasheet van de chips al opgezocht?

je kan al een hele boel uitzoeken voordat je begind
misschien moet ik m'n mond houden
lol

[rsnubje]

euh ja klopt alleen die 2 onderste weerstanden staan met de min de goeie kant op en waarom die andere omgedraaid staan weet ik niet en logischerwijs heb ik de onderste 2 dus gepakt. lijkt me trouwens sterk als deze kaart meer dan 2 fases heeft. vGPU aan de VFB pin. zie plaatje hieronder voor de mod.
Met afterburner en de 100mV extra kom je tot 1.3V anders tot 1.2V ovp voor de kaart uitgaat.

[TheMOD]

gekke-gerrit schreef op vrijdag 10 december 2010 @ 13:10:
[...]


Wat heb je zelf al uitgezocht dan?

heb je, je multimeter al in handen gehad?

datasheet van de chips al opgezocht?

je kan al een hele boel uitzoeken voordat je begind
misschien moet ik m'n mond houden
lol

Ik heb al aardig wat uitgezocht, ik heb de chip bekeken, en weet dat ik de VFB pin moet hebben. Multimeter heb ik ook al in handen gehad. En de vMEM mod snap ik wel, alleen de vGPU niet. Want er dwalen nu verschillende verhalen rond.

@rsnubje: Dank je!

[P33R]

p33rk3 schreef op maandag 06 december 2010 @ 16:17:
mijn kaart is ook onderweg... jammer dat het vrouwtje niet thuis is morgen

@domino gelukkig heb je zelf dan niets, veel s6 met de afhandeling.

kaart is hier ook binnen, ik zelf ook weer , heb 4 daagjes in het zh door mogen brengen

[gekke-gerrit]

@theMod

die verschillende verhalen komt door ovp
iedereen kan hem naar 1.3v krijgen

maar we zien natuurlijk iets meer voltage... 1.5+

[ Voor 46% gewijzigd door gekke-gerrit op 10-12-2010 13:43 ]

[rsnubje]

zien? willen:D

[TheMOD]

Gerrit, jij hebt kortgeleden toch een plaatje hier gepost met daarop de readoutpoints? Waar is ie gebleven?

[Drucchi]

[MESSAGE=35183206]gekke-gerrit in "MSI 450GTS overclock contest 2010-2011"[/MESSAGE]
twee posts terug

okee, drie posts terug

[ Voor 12% gewijzigd door Drucchi op 10-12-2010 13:41 ]

[gekke-gerrit]

die heb ik al 30 x gepost

op pagina 15 staat de aller eerste

[TheMOD]

Drucchi schreef op vrijdag 10 december 2010 @ 13:40:
[MESSAGE=35183206]gekke-gerrit in "MSI 450GTS overclock contest 2010-2011"[/MESSAGE]
twee posts terug

okee, drie posts terug

Nee, die andere, zonder al die getalletjes.

[gekke-gerrit]

dat is m hoor

zijn er nog mensen die intresse hebben in droog ijs voor 1.50 per kg?
rond zwolle?

[TheMOD]

Jij hebt er toch een gepost van de achterkant van de kaart , met drie gekleurde stipjes? Zonder de getallen en zo?

[Bolletje]

TheMOD schreef op vrijdag 10 december 2010 @ 13:46:
Jij hebt er toch een gepost van de achterkant van de kaart , met drie gekleurde stipjes? Zonder de getallen en zo?

Is dat niet die in de TS staat?

[gekke-gerrit]

Bolletje92 schreef op vrijdag 10 december 2010 @ 13:47:
[...]

Is dat niet die in de TS staat?

dat zou kunnen idd, die heeft NederNakker Gemaakt

vind die van mij beter

[TheMOD]

Ah ja, dat is m'n. Maar hoe kom ik er dan bij dat die 10 posts geleden dor jou werd gepost? Heb me sufgezocht

[rsnubje]

die van mij zijn mooier onder de condensator

[gekke-gerrit]

je moet je camera stil houden tijdens een foto maken wist je dat ?

Maar wel logisch dat je readouts daar zitten

[rsnubje]

Kan je me nog es opnieuw toevoegen op msn? En krijg ik nu mn borg terug (A)

[gekke-gerrit]

rsnubje schreef op vrijdag 10 december 2010 @ 15:06:
Kan je me nog es opnieuw toevoegen op msn? En krijg ik nu mn borg terug (A)

ik snap er gewoon niets van ik heb je al 2000x toegevoegd

en nee je krijgt je borg niet terug,

graag een scherpe foto met een paper met nickname, maar rond de 30ste word pas eerste x geld terug gestort en ik ga nog even overleggen met NederNakker hoe we dit gaan aanpakken

[Mod_Aap]

Kan iemand het scorebord in de TS fixen?

[P33R]

nogmaals


Kaart is binnen!!

[gekke-gerrit]

Snot_Aap schreef op vrijdag 10 december 2010 @ 15:19:
Kan iemand het scorebord in de TS fixen?

fixed

p33rk3 schreef op vrijdag 10 december 2010 @ 15:22:
nogmaals
Kaart is binnen!!

fixed

[TheMOD]

%^$^%@$&@# Hoe de fok soldeer je draadjes vast aan die punten?? Het is niet dat ik niet weet hoe je moet solderen, maar het blijft gewoon niet zitten!

[gekke-gerrit]

wat ik eerst doe is het volgende

je pakt zo'n aftanse flatcable van je floppie die ruk je uitelkaar met grof geweld!

dan haal je van 1 van die 34 draatjes er 1 af, strip je hem voor 1 a 2 mm af doe je tin op en dan soldeer je hem vast

[Verwijderd]

Dus benodigdheden:

Vmem: 50 K pot
Vcore: 500 K pot + 3 condensatoren (71s66 1000 50 )
(kan deze condensatoren trouwens niet op conrad.nl vinden of ik zie ze over het hoofd)

Of mis ik iets ?

[ Voor 28% gewijzigd door Verwijderd op 10-12-2010 16:06 ]

[roelientjeL]

Lol, die condenstators heb je niet nodig hoor Werkt ook zonder

[gekke-gerrit]

werkt wel zonder maar stabilere spanning is nooit verkeerd

en dit zijn ze

waar is jouw kerstmust lazers?

[ Voor 86% gewijzigd door gekke-gerrit op 10-12-2010 16:32 ]

[Verwijderd]

Ik had hem bijna af... maar die van jou is beter.

spulletjes net besteld.

[rsnubje]

Verwijderd schreef op vrijdag 10 december 2010 @ 16:03:
Dus benodigdheden:

Vmem: 50 K pot
Vcore: 500 K pot + 3 condensatoren (71s66 1000 50 )
(kan deze condensatoren trouwens niet op conrad.nl vinden of ik zie ze over het hoofd)

Of mis ik iets ?

nee 500k is veeeel teveel. zoals ik al zei, 250k voor vcore. als ik max vcore doe in afterburner en ga draaien moet ik al flink draaien voor het omhoog gaat

[rsnubje]

VIDS: stock is niet 1.0625, dat is load. idle is nml 0.98125v 01100101 van vid 7->1 (Hex 65 in de sheet)
klopt ook beter als je kijkt naar de weerstanden, 1e rij vanaf de chip

[Verwijderd]

rsnubje schreef op vrijdag 10 december 2010 @ 16:50:
[...]

nee 500k is veeeel teveel. zoals ik al zei, 250k voor vcore. als ik max vcore doe in afterburner en ga draaien moet ik al flink draaien voor het omhoog gaat

Het was de keuze 200 k of 500 k want 250 was er niet. Maar gaat het wel met 500 ?

[rsnubje]

waar bestel je je pots? want 250k zou wel beter zijn of iets erboven maar 500k schiet wel hard omhoog

[Verwijderd]

2x 500Kohm

[gekke-gerrit]

k heb mooie pots besteld

met 25 omwentelingen :)


jullie hebben lekker! allemaal maar 20 omwentelingen

[wesjuhdabomb]

Je betaalt er ook 37 cent meer voor en 20slags vind ik al precies genoeg hoor .

Overigens, Joost je overbrugt een weerstand he, dus spanning pakt de weg van de laagste weerstand. Enige nadeel is dat je behoorlijk wat moet draaien.. Maar werken zal het wel. Al zal een 200k vast ook werken:)

[Verwijderd]

Blue-Tiger schreef op vrijdag 10 december 2010 @ 07:07:
Nog even kudo's voor de background maker, ziet er heel tof uit!

Thx =)

[Verwijderd]

rsnubje schreef op vrijdag 10 december 2010 @ 17:39:
waar bestel je je pots? want 250k zou wel beter zijn of iets erboven maar 500k schiet wel hard omhoog

conrad.nl ik was alleen naar die blauwe potmeters aan het kijken.

Maar als 500 te veel is zal ik maandag eens op school gaan kijken wat ze daar allemaal in de schappen hebben liggen

[AlexanderB]

punt met *teveel* kOhm is dat het nuttige bereik steeds verder naar 1 eind op een steeds kleiner stukje komt te zitten, in het ideale geval zit het nuttige bereik over de halve potmeter ofzo dat n anderhalveslag draaien +0.15v is ofzo, ipv dat er 0.4v op een halve slag zit aan het einde van je potmeter.

[Extera]

Nou, na een jaar van stilte... en verbouwen, heb ik nu een eigen huis, en dus hobbyruimte (H)

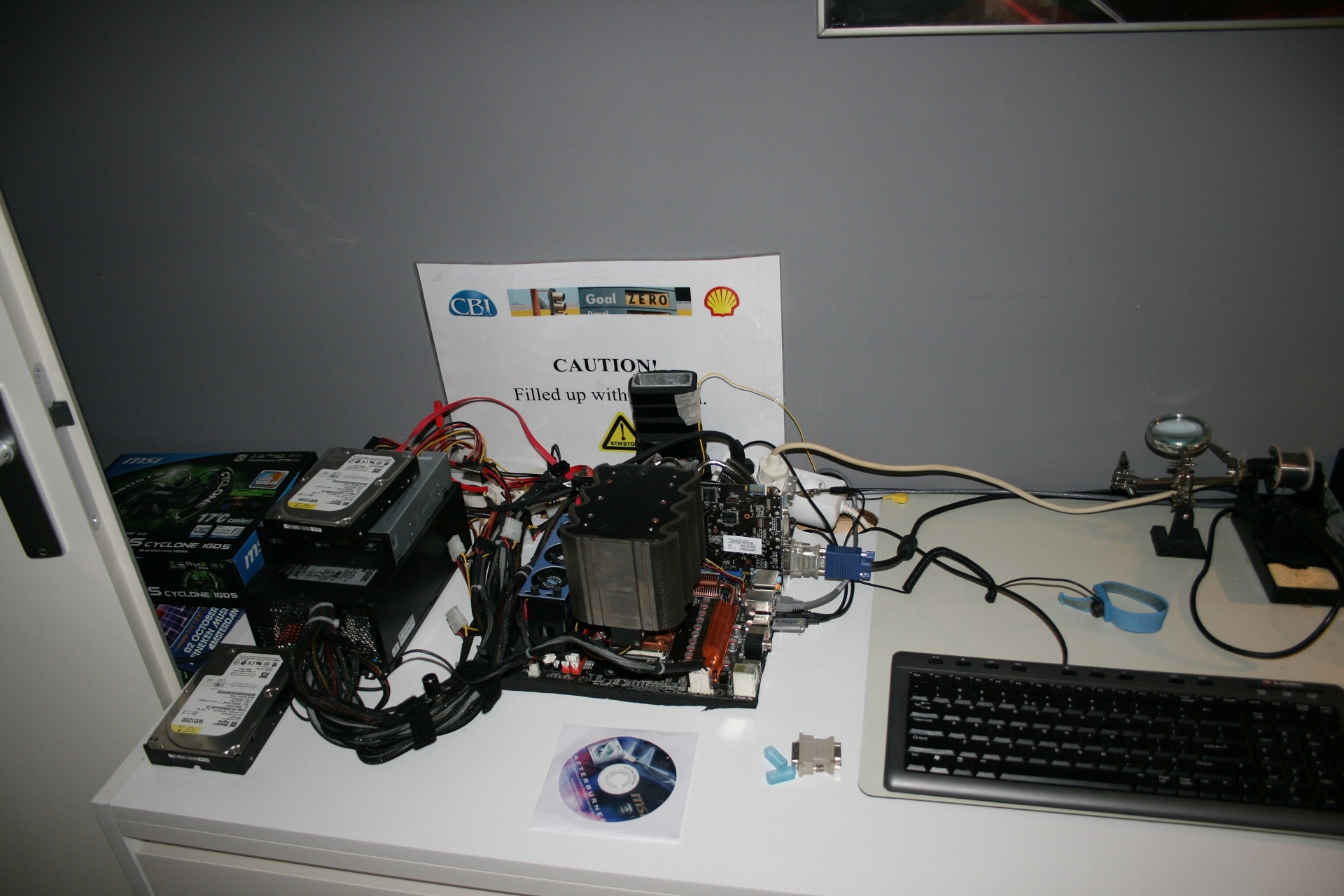

Net even een benchbak opgebouwd:


De benchbak bestaat uit:
AMD 965 BE
Asus M4A79T Dlx
2Gb Corsair Dominator 1800
MSI 450GTS Cyclone
PC Power & Cooling 1200w

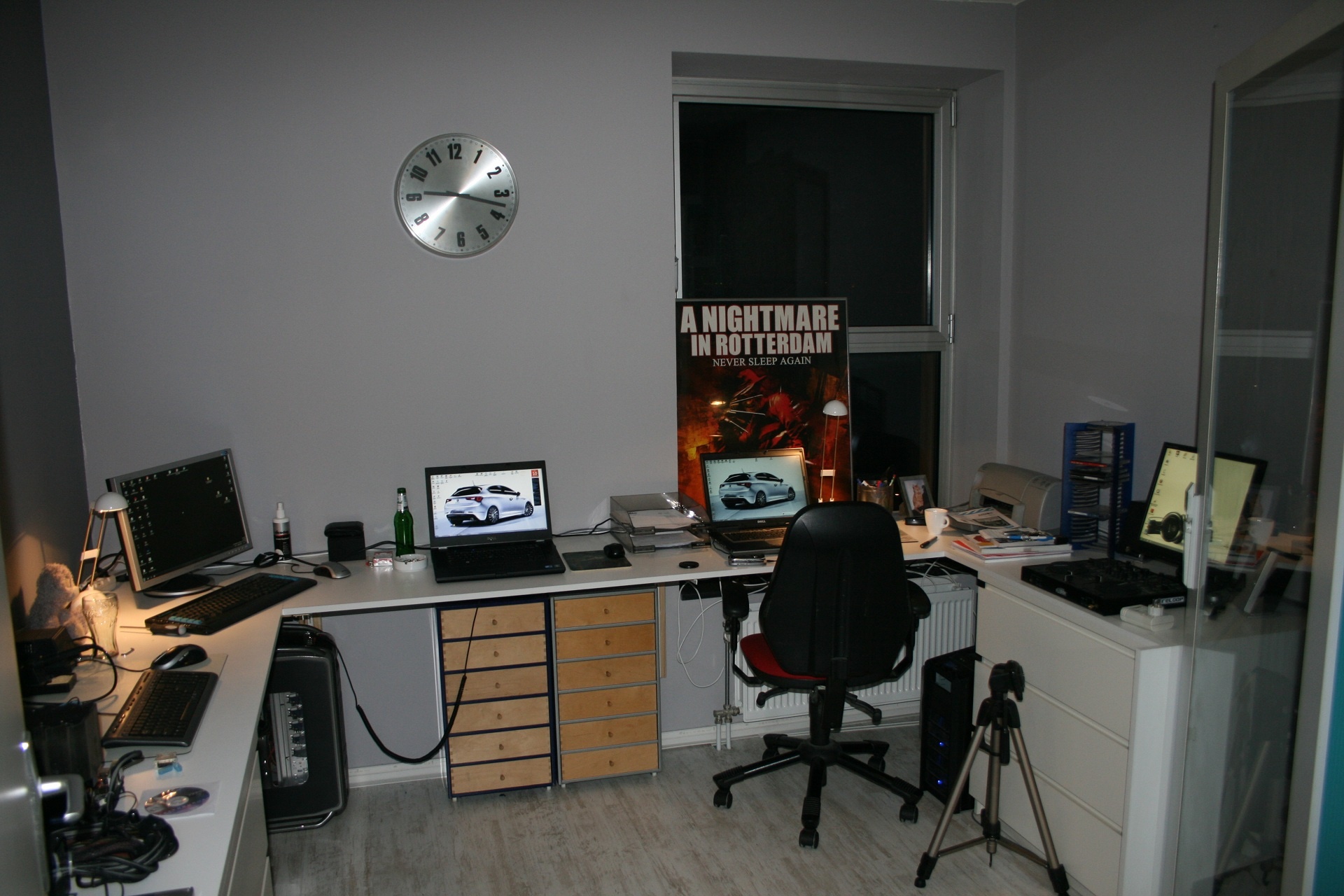

En dan is de de kamer waar het allemaal in gebeurd (H)


helaas heeft mn bench HDD net de geest gegeven, vlak voordat ik de eerste Vantage run sinds tijden wilde starten nog even geen 1e run dus...

[rsnubje]

Is er nog iemand bezig met de vid mods? Ik heb de vid al aangepast maar nog niet kunnen testen met vcore mod en boven 1.3v. Heb problemen met mn kaart nu, maar hoop dat t goed komt.(nee niet door de vid mod )

Hieronder staat het grootste deel uitgelegd, let op wel door mij. Als iemand VIDs wil proberen...
De waarden zijn terug te vinden in de datasheet van de chip. VID waarde 0 = + xxx mV
VID waarde 1 = - xxx mV

Op het plaatje staat VID 5 naar rechts, dat is als je de kaart rechtophoud, op plaatje naar onder dus!!!

Succes met solderen

[ Voor 12% gewijzigd door rsnubje op 10-12-2010 21:50 ]

[OldScarface]

Beste score met standaard kaart tot op heden.
Stock koeler en geen mods.

[rsnubje]

das heel erg netjes, vriest het op je kamer?

[roelientjeL]

OldScarface schreef op vrijdag 10 december 2010 @ 22:08:
Stock koeler

Dus ook geen pasta vervangen of extra koude lucht erop?

[Beukerz]

Read out erop gesoldeerd foto's komen morgen wel, geen Vmem of Vcore er nog op en krijg bij de core 1,189V en mem 1,545V als ik kombuster draai

En denk dat ik toch maar alles ff uit mijn cm 690 II kast ga halen
hdd bay van die kast boven op dient nu als opberg kastje voor de memcoolers van gerrit

[ Voor 65% gewijzigd door Beukerz op 11-12-2010 00:13 ]

[OldScarface]

Beukerz schreef op vrijdag 10 december 2010 @ 23:10:
Read out erop gesoldeerd foto's komen morgen wel, geen Vmem of Vcore er nog op en krijg bij de core 1,189V en mem 1,545V als ik kombuster draai

En denk dat ik toch maar alles ff uit mijn cm 690 II kast ga halen
hdd bay van die kast boven op dient nu als opberg kastje voor de memcoolers van gerrit

Dat zeg ik niet .
Nee, dit is gedaan met de airco op de kaart, dat helpt best wel iets zoals je ziet .
De koeler is er iig niet af geweest.

[petervandamned]

Airco op de kaart Helaas is mijn bench airco overleden dus had ik die optie niet meer. Wie heeft er een cheapo voor me ??

netjes hoor

mem een beetje hoger dan zit je boven de 34 en jou kennende

[ Voor 19% gewijzigd door petervandamned op 11-12-2010 11:23 ]

[Vizor]

Is het niet mogelijk om de OTH leden de kleur oranje te geven? Zo is het makkelijk te zien wie bij welk team zit.

[gekke-gerrit]

Lijkt me leuk

[X-Tripiot]

testing kaartje zit ondertussen alweer op phase
[img=640,480]http://www.mvsystems.nl\compo\testing.JPG[/img]
[img=640,480]http://www.mvsystems.nl\compo\testing2.JPG[/img]

[wesjuhdabomb]

Ovp word lastig..

Edit:

Ook hier vcore erop:

Fb 2 ground. stopt zoals bekend op 1.3v

[ Voor 82% gewijzigd door wesjuhdabomb op 11-12-2010 19:29 ]

[nedernakker]

Leuk dat gratis wifi op mijn hotelkamer in parijs, kan ik alles iig nog volgen

ik moet even wachten tot mijn VR's binnen zijn, dan gaat mijn Vgpu mod erop, iemand die iets zinnigs kan zeggen over het voltage dat er op komt met een weerstand van 200 kOhm ertussen? 250 heb ik niet besteld en 500 laat nog even op zich wachten

[wesjuhdabomb]

500k heb ik, is niet echt geweldig. Aan de andere kant is het maar 100mv wat je erbij kan zetten, daarna gaat de ovp er toch op.. Dus wat dat betreft kan je net zo goed 500k doen, mits je super nauwkeurig wilt finetunen..

[gekke-gerrit]

nedernakker schreef op zaterdag 11 december 2010 @ 21:24:
Leuk dat gratis wifi op mijn hotelkamer in parijs, kan ik alles iig nog volgen

ahh Meneer zit lekker in pari
goed bezig kerel! tha maffia?(ik weet het maffia is Italië maar moet wat verzinnen)

of is het romantisch in parijs?

goed bezig kerel

veel gezichtjes en maandag potmeters binnen + condensatoren

[thijszor]

kaart hier ook binnen

[Beukerz]

TS moet geupdate worden met Vmem en Vcore ?

[nedernakker]

@ beukers,

maandag/dinsdag zet ik de mods even in de TS. Komt goed.

@ gerrit
die romantische reis heb ik al gedaan, nu een city trip met mijn schoonouders erbij, reisje gewonnen in de aanloop naar ons huwelijk :d

vandaag laatste dagje, even mickey mouse neermeppen in disneyland :d...

En daarna weer over naar het echte werk, van de week eens zien hoe de combi SS, Vgpu/Vmem mod zich ontwikkelt...

Maar nu eerst goofy de groetjes doen

[P33R]

nedernakker schreef op zondag 12 december 2010 @ 08:07:
nu een city trip met mijn schoonouders erbij, reisje gewonnen in de aanloop naar ons huwelijk :d

die schoonouders zijn wel blij met je om een reis te geven

[X-Tripiot]

nedernakker schreef op zondag 12 december 2010 @ 08:07:
...
, van de week eens zien hoe de combi SS, Vgpu/Vmem mod zich ontwikkelt...

Dan krijg je zoiets

[gekke-gerrit]

je kan hem beter op default zetten, want volgens gpu-z heb je een default clock van 17950

WTF dat is echt vaag

Voor de rest goed beziiig!

[rsnubje]

hij hoeft alleen zn gpu-z maar eens te updaten naar 4.9

[TheMOD]

OldScarface schreef op zaterdag 11 december 2010 @ 00:24:
[...]


Dat zeg ik niet .
Nee, dit is gedaan met de airco op de kaart, dat helpt best wel iets zoals je ziet .
De koeler is er iig niet af geweest.

Serieus: hoe de fok heb je dat gedaan? Zulke hoge clocks op stock voltage?? Dat kan echt nooit.

[X-Tripiot]

is geen stock voltage natuurlijk. dat is alleen wat ab aangeeft

[nedernakker]

Simpel, hou kouder de kaart hoe beter hij klokt, vandaar ook de score van X-tripiot

[TheMOD]

Zie quote: Had het tegen Oldscarface

EDIT: De score van X-tripiot snap ik wel. Met zn gephase

[ Voor 45% gewijzigd door TheMOD op 12-12-2010 16:32 ]

[nedernakker]

ja.. i kweet dat je het tegen oldscarface hebt..

en ik reageer op jouw verbazing..

koeling helpt..

X-tripiot gebruikt volgens zijn screenshot (welke overigens niet geaccepteerd wordt als validatie, je username en voltages worden niet goed getoond) 1,162V maar omdat zijn kaart rond de - 35 hangt kan hij veel hogere clocks aan, dat geld voor iedere kaart die beter gekoeld wordt..

[TheMOD]

Hazo. Dammit, dan mag het wel eens gauw gaan vriezen

[X-Tripiot]

Hmm valt me wat tegen 10 minuten geleden. Denk te veel volt. Nieuwe gpu-z speciaal voor Gekke-gerrit
Post score pas als de max uit de kaart is gehaald
ps nedernakker kaart is @ -67 graden

[ Voor 42% gewijzigd door X-Tripiot op 12-12-2010 17:08 ]

[rsnubje]

geen problemen met de kou?

[X-Tripiot]

tot nu toe niet echt gelukkig. Alleen had m eerst met isolatiespray behandelt. En als je nu erop soldeer ga je over je nek.
Valt me alleen wat tegen. Want het scheelt allemaal amper wat.

[ Voor 88% gewijzigd door X-Tripiot op 12-12-2010 17:43 ]

[nedernakker]

Ik keek naar de vapo op je foto, dat is niet degene die je dan hebt gebruikt.. Want die red dat niet onder load denk.. Zit je cascade erop?

[X-Tripiot]

nee die sit nog op de cpu heb hier 3 phase koelers staan namelijk

[ Voor 25% gewijzigd door X-Tripiot op 12-12-2010 18:13 ]

[wesjuhdabomb]

al iemand iets voor ovp ?

[roelientjeL]

Externe voeding?

[AlexanderB]

nog niet aan toegekomen om te gaan solderen, kaart en pots liggen klaar. (de ovp mod dus)

[wesjuhdabomb]

Maar de methode van pinnetje lostrekken.. Heb er naar gekeken, maar lijkt mij onmogelijk

[rsnubje]

we horen het wel als het gelukt is zeker, en foto he

[nedernakker]

X-Tripiot schreef op zondag 12 december 2010 @ 18:13:
nee die sit nog op de cpu heb hier 3 phase koelers staan namelijk

dan nog... -67 zijn dat load temps? wat voor SS gebruik je daar voor en hoe is hij gemodificeerd..

Dickbest is my new best friend... mijn pakketje lag al in de brievenbus en hij had zelfs mijn nabestelling al half er bij gedaan.. dus mijn 500kOhm VR's zijn ook binnen..

nu ben ik op zoek naar ervaring van mensen, heeft er iemand de Vgpu mod (FB 2 ground) al uitgevoerd met een 200 kOhm VR? en welk 'start' voltage leverde dat op?

[X-Tripiot]

nee is unloaded. loaded iets van -56 - 58. Is een ss van piotres met aspera NEK2150GK compressor en piotres steeper en flexhose grotere radiateur en gevult met r507.

[nedernakker]

nice.....

mijn vgpu mod zit er op, morgen komen er pics in de TS voor de mensen die er zelf niet uitkomen.. nu ga ik me mandje in...
