MSI 450GTS overclock contest 2010-2011

[nedernakker]

Extera schreef op woensdag 08 december 2010 @ 16:42:
T&T status niet veranderd vandaag. staken ze daar ook?
Wat een faal bedrijf ook, TNT

TNT heeft grote vertraging vanwege het slechte weer,

mijn zeker verzending naar Wesjuhdabomb heeft ook 7 dagen geduurd...

[Gamer]

Hier 1 dag, NL - BE.
Top firma

[X-Tripiot]

Vage shit daar bij tnt:
08.12.2010:
Chauffeur is onderweg
08.12.2010:
1e afleverpoging niet geslaagd. 2e afleverpoging volgt
08.12.2010:
1e afleverpoging niet geslaagd. 2e afleverpoging volgt

Nogsteeds geen kaart..
Ben heel de dag thuis geweest

[sorry2]

Deurbel stuk ?

[roelientjeL]

Ach jongens wat heeft die arme postbode het toch druk gehad...


Een MSI GTS450 Cyclone (competitie)
2x K|ngp|n Tek-9 fat !!! (een voor Diezel )
De drie spulletjes van Gekke-Gerrit (2x koelblokjes en 1x pastalijm)
Daarnaast de 'FOFA keyfinder', cadeau voor mijn moeder, haha... zie www.sleutelvinden.nl voor meer info

Gerrit meent zich wat... Hij weet alleen niet dat mijn geheime wapen onderweg is


Vanaf vrijdag begint mijn proefwerkweek en die heeft toch wel voorrang na een hele periode (bijna) niks doen... Duurt tot de 17e en dan gaat deze kaart pijn lijden

Voor meer spulletjes, check even http://www.overclocking-h...php?m=posts&p=11882#11882

[ Voor 6% gewijzigd door roelientjeL op 08-12-2010 18:13 ]

[Verwijderd]

gevonden

[ Voor 93% gewijzigd door Verwijderd op 08-12-2010 18:36 ]

[TheMOD]

Nou, ik heb me kaart binnen. Nu gauw even wiskunde leren en dan maar es beginnen.

[MiBe]

Ik zit nog steeds op mijn bestelling te wachten door een tubetje koelpasta van €1,74. Als die er morgen nog niet is bel ik ze wel even op en mogen ze die cancellen.

[svenk91]

Hij is binnen hoor!

[nedernakker]

mooi, je staat in de tabel..

[Beukerz]

Gaat voor mij misschien iets langer duren, toen ik ruimte aan het vrij maken was gaf dat ding een error en besloot de MBR te wissen, en ik heb natuurlijk geen win7 dvd hier liggen ...

[ZouZou Dude]

Hier de "doos met frieten" ook ontvangen Hopelijk dit weekend al wat eerste tests uitvoeren.

[gekke-gerrit]

Wel grappig, dat iedereen de stock mem voltage van mij heeft overgenomen. terwijl dat het voltage van mister wesjuhdabomb dichter in de buurt zit

eerste mensen al mem mod uitgevoerd?

hoe zit het met de voltmod?

ps, vandaag hele dag op bed gelegen! Morgen belangrijke dag voor mij, namelijk mijn stage eindbeoordelings gesprek. hmmm lekkker dan

gatver ik wou dat ik niet ziek was.

[ Voor 5% gewijzigd door gekke-gerrit op 08-12-2010 21:11 ]

[Verwijderd]

Kom op dit moment niet hoger dan 31.72 FPS (@GPU 1015Mhz,Mem 1155Mhz en max voltage)

spijtig

[rsnubje]

Komt nog wel ff pielen;) volgens my tpp is mn pakje ook binnen strax even kijken en morgen aan de slag

[wesjuhdabomb]

Mem mod en readoutpoints zitten erop:) core wacht ik nog ff mee:)

[Verwijderd]

wesjuhdabomb schreef op woensdag 08 december 2010 @ 22:41:
Mem mod en readoutpoints zitten erop:) core wacht ik nog ff mee:)

Foto ?

[thijszor]

Verwijderd schreef op woensdag 08 december 2010 @ 22:48:
[...]


Foto ?

zie de post van gerrit?

[wesjuhdabomb]

Wint absoluut geen schoonheidswedstrijd, daar doe ik het ook niet voor:)

[thijszor]

wat voor lijmachtig spul heb je over je soldeer gedaan? ziet er wel stevig uit, zoiets moet ik ook doen

[wesjuhdabomb]

Lijmpistool gepakt:) Blijft het zeker zitten;)

[Rol-Co]

Verwijderd schreef op woensdag 08 december 2010 @ 22:13:
Kom op dit moment niet hoger dan 31.72 FPS (@GPU 1015Mhz,Mem 1155Mhz en max voltage)

spijtig

Zet je mem eens op 2260

[petervandamned]

Nou Wesley,

Je 15 euro weer terug verdiend

EN schoonheid ? boeiuh

[wesjuhdabomb]

weltrusten:)

[nedernakker]

nice job wes.., we zullen zorgen dat je borg weer wordt teruggestort.

as we speak heb ik zelf mijn voltage readouts er ook op gesoldeerd, zo ook even Vmem mod doen.. rest ons nog de Vgpu mod, deze is mij nog niet helemaal duidelijk,

ik meet 16Kohm tussen de ground en de Vfb van de chip.. lijtk mij dat dit een beetje te veel is?

[gekke-gerrit]

nedernakker schreef op donderdag 09 december 2010 @ 08:12:
nice job wes.., we zullen zorgen dat je borg weer wordt teruggestort.

as we speak heb ik zelf mijn voltage readouts er ook op gesoldeerd, zo ook even Vmem mod doen.. rest ons nog de Vgpu mod, deze is mij nog niet helemaal duidelijk,

ik meet 18Kohm tussen de ground en de Vfb van de chip.. lijtk mij dat dit een beetje te veel is?

aardig veel ja, 360k ohm. +- 400k ohm potmeter erop...

[nedernakker]

wordt een beetje gek he..

welke punten gebruik jij voor Vmem gerrit?

[petervandamned]

Ga ook aan de slag met de mods vandaag. En even de standard koeling wat optimaliseren.
Zal ook eens mijn lucht blokje met de delta 120 mm HP opsporen. Even de lucht grenzen opzoeken.

En een laptop screen fixen, wie gaat er nu met zijn reet opzitten Juist mijn kind hehe

[gekke-gerrit]

nedernakker schreef op donderdag 09 december 2010 @ 08:57:
wordt een beetje gek he..

welke punten gebruik jij voor Vmem gerrit?

condensator. als readout

en 30k of 50k tussen FB en ground



als het goed is is dit de mem mod maar ik ben niet aansprakelijk voor fouten

petervandamned schreef op donderdag 09 december 2010 @ 09:08:
En een laptop screen fixen, wie gaat er nu met zijn reet opzitten Juist mijn kind hehe

lekker dan.

[ Voor 62% gewijzigd door gekke-gerrit op 09-12-2010 09:19 ]

[Vizor]

Hier is de kaart ook aangekomen Nu even gaan kijken wanneer ik er tijd voor heb.

[nedernakker]

wat een leuke kinderen peter

kom op met die resultaten...

@gerrit, dat is idd de mod gerrit, even plaatjes maken om in de TS te zetten..

@pascal, ik zet er ja achter..

[rsnubje]

OCP hier al gevonden denk ik, vanmiddag even nameten

[gekke-gerrit]

rsnubje schreef op donderdag 09 december 2010 @ 09:46:
OCP hier al gevonden denk ik, vanmiddag even nameten

Good luck

en nedernakker:) reageer eens op je mail

[nedernakker]

gerrit, mijn mail is down...

mail even naar: [e-mail]

[nedernakker]

@ organisatie
mijn mod zit erop, mag ik mijn borg terug?

Vreadout en Vmem mod


ohw wacht, ik organiseer zelf

[ Voor 4% gewijzigd door nedernakker op 09-12-2010 13:13 ]

[gekke-gerrit]

nedernakker schreef op donderdag 09 december 2010 @ 13:13:
@ organisatie
mijn mod zit erop, mag ik mijn borg terug?

Vreadout en Vmem mod
[afbeelding]

ohw wacht, ik organiseer zelf

wat kan jij mooi schrijven

en nee gij mag nie je borg terugg wa ja nickname staat er nog nie bij hea!

iemand al die vcore al gefixt?

[nedernakker]

is net iets netter als jouw briefje aan roel

maar dat plaatje staat toch in mijn fotoalbum

ik ben nu naar Vgpu aan het kijken.

[Drucchi]

Mijn readouts zitten er ook op, echter moet ik nog wat spulletjes hebben voor de vMem en vCore-mod. Foto's komen nog, ik heb nu even geen werkende camera

[nedernakker]

heb jij al een idee betreffende de Vgpu mod Drucchi? ben even benieuwd hoe het zit met die 16 Kohm die ik meet over de FB pin en ground, moeten er meer dingen gewijzigd worden vanwege de opbouw van de chip?

[Drucchi]

nou, een pot van fb naar gnd, levert tot op zekere hoogte (1,3V) als het goed is wel resultaat op, maar verder weet ik het even niet meer. De oplossing van Alexander is wel mooi, maar heel moeilijk te realiseren (als in een pootje lospulken, en er iets aan solderen), daarnaast ben ik erg benieuwd wat het resultaat zal zijn van zo'n mod.

enne, ziet er goed uit, organisatie! (...eh... nedernakker!)

[nedernakker]

ik snap dat hij van FB naar ground moet,

maar waar je dus bij het geheugen een weerstand meet van 0,85 Kohm deze vermenigvuldigd met 20 kom je op een nette 17 Kohm uit..

ik meet nu tussen FB en grnd van de gpu al 16 Kohm, zou dat betekenen dat ik een VR nodig hb van 16x20=320 Kohm??

ennuuh thnx.

[Mod_Aap]

De vaste lengte en breedte moeten trouwens even worden uitgezet voor het scoreboard in de topicstart. Anders is het straks echt niet meer te lezen. Plaatje wordt namelijk steeds langer wanneer er scores bij komen.

[ Voor 18% gewijzigd door Mod_Aap op 09-12-2010 13:48 ]

[Drucchi]

dat van die 16k klopt hoor, je moet maar gewoon een pot van 470k nemen.

http://www.xtremesystems....php?p=4067773&postcount=1

NB: is wel een andere kaart, maar de chip is dezelfde.

[ Voor 11% gewijzigd door Drucchi op 09-12-2010 13:51 ]

[nedernakker]

hmm, ok.. bizarre hoge waarde, maar dan zijn we iig tot 1,3V vrij om te doen wat we willen..

dan is het nu alleen even kijken hoe we die OCP omzeilen..

[gekke-gerrit]

------------------------- This mod is for ***, look at new version ... fully working, without OCP/OVP trigger -------------------------------


Pls exchange A (R1025) and B (R1022). A->B; B->A

And you can use the adjustable resistance on C (C157). I tryed resistors from 100 Ohms - 470k Ohms, best results i have with 10 kOhms trimmer. Card works perfectly with 1,52V on GPU and was fully stable in 3DMark Vantage ... at 1098 MHz ... no OVP/OCP triggering ... tested on GTX 260 and GTX 275, working really great!

wat hij nou bedoeld met abc is mij niet helemaal duidelijk.

lijkt mij dat het lijkt op de oplossing van alex.

[ Voor 9% gewijzigd door gekke-gerrit op 09-12-2010 14:28 ]

[TheMOD]

Hij bedoelt vast dat je A aan B moet lijmen en dan C kortsluiten

[wesjuhdabomb]

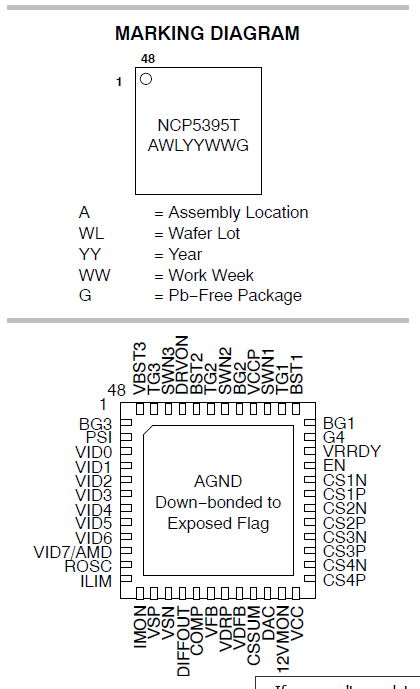

Drucchi, chip is niet 100% hetzelfde, bij ons is het de 5395T

[nedernakker]

wesjuhdabomb schreef op donderdag 09 december 2010 @ 14:32:
Drucchi, chip is niet 100% hetzelfde, bij ons is het de 5395T

klopt, maar de pinout is hetzelfde kwamne we gisteren achter toch Wes?

@ gerrit.

de weerstanden a en b moet je omwisselen, dus a op b en b op a, dan moet je over weerstand c een 10 kOhm regelbare weerstand zetten en kun je los, tenminste, dat zegt hij...

[wesjuhdabomb]

Ga die maar eens omwisselen

[petervandamned]

Crap ipv solderen aan de GTS heb ik 1 PS3 naar de demo modus geholpen grrrrrrrr

Na al deze jaren leer het eens 1 ding tegelijk pfffffffffffffff

Heb wel diverse drivers getest ook nog in een redelijk safe modus van 1000 bij 1100 wel met een geoptimaliseerde standaard koeler.

Lees als in even lappen en goed cooling paste aanbrengen

Al viel de paste bij deze kaart me echt 100% mee, zat er netjes op de volle core.

[Bolletje]

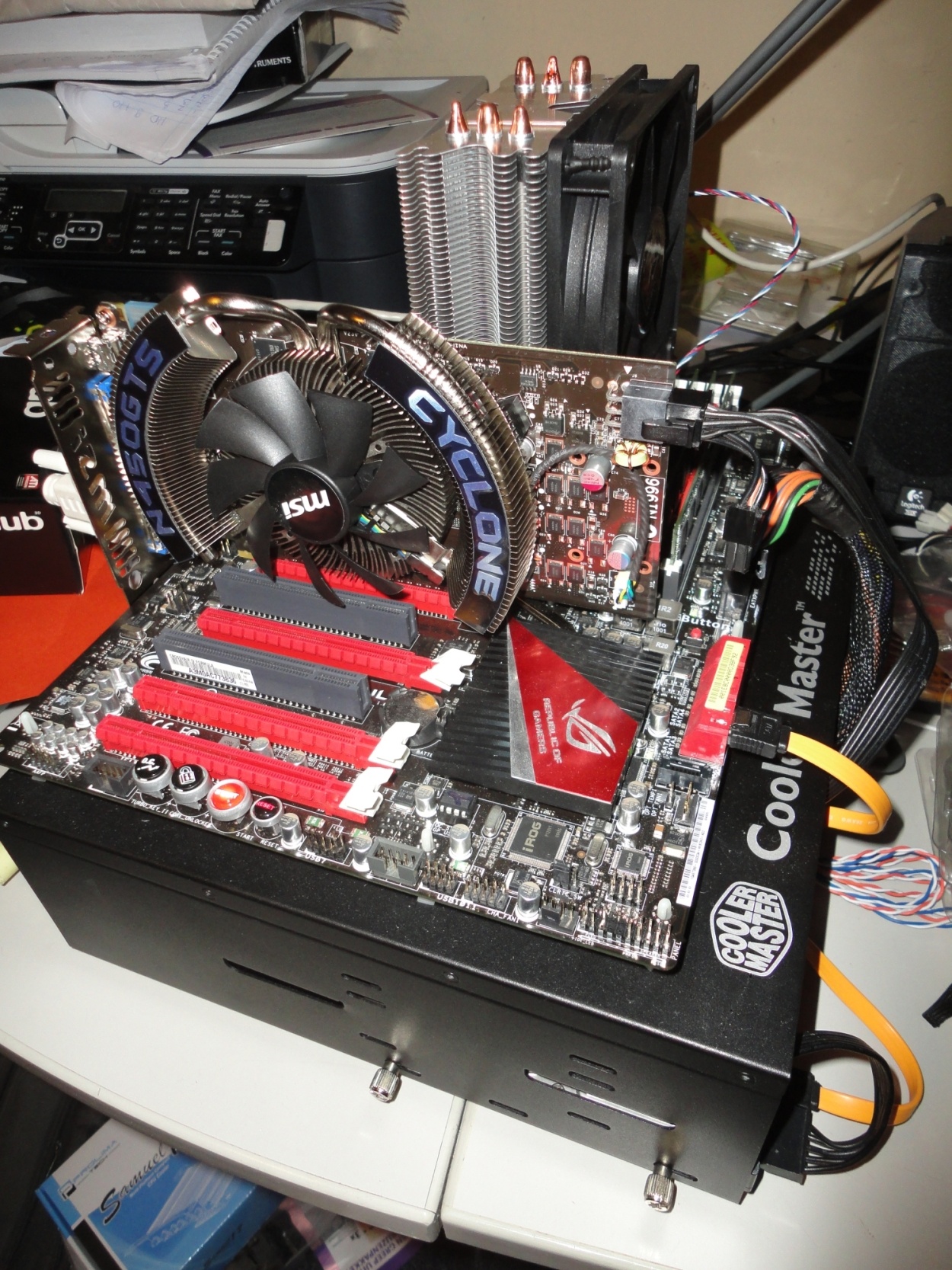

Ik heb hem ook binnen.

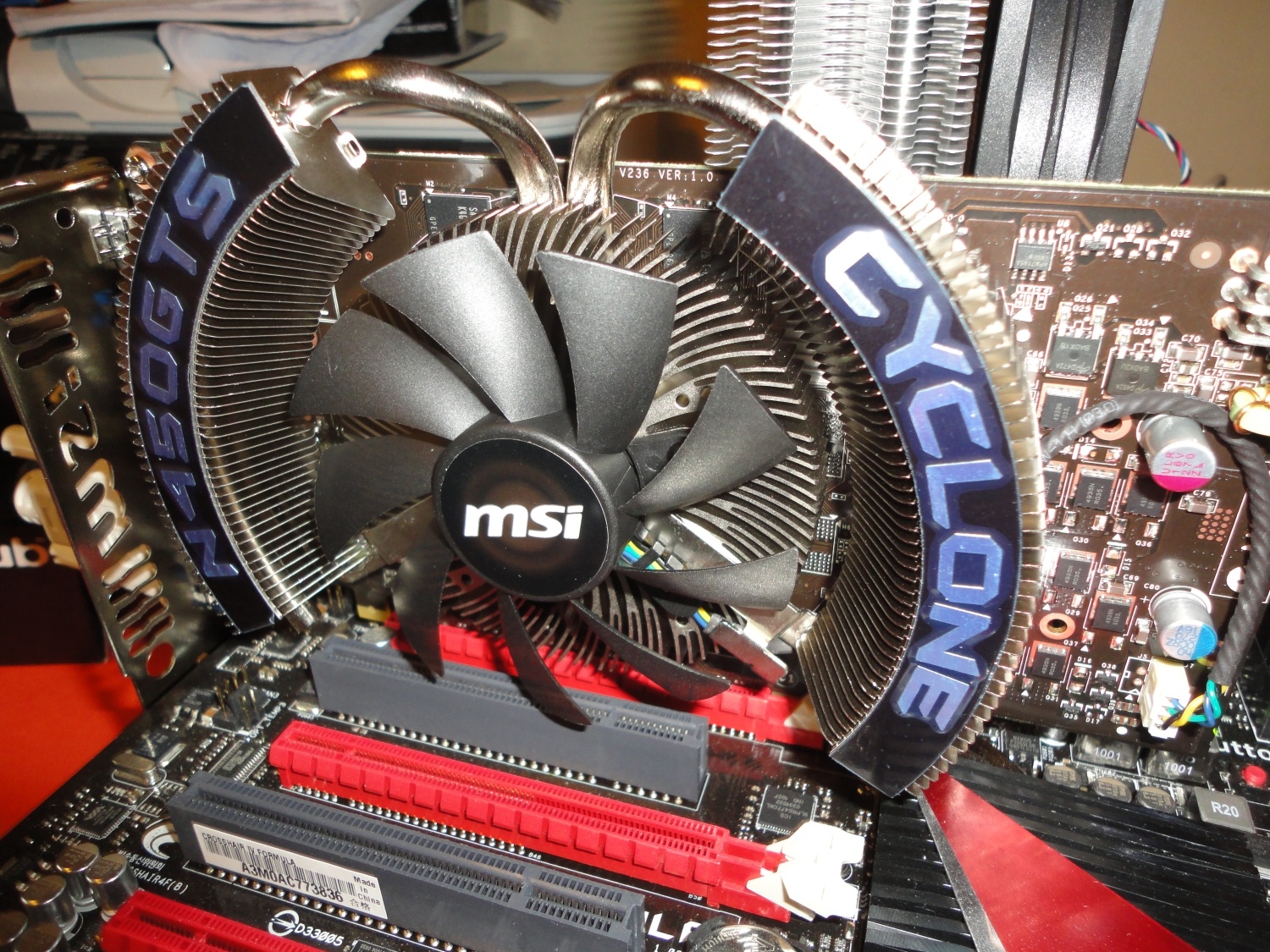

Die standaard koele is trouwens best mooi, maar ik zet de MK-13 er zo op

[gekke-gerrit]

ik heb je op "ja" gezet

[Bolletje]

Mooi zo. Ik heb al een paar foto's gemaakt en een filmpje. Komen er zo aan

(vind MSI misschien wel leuk )

[gekke-gerrit]

foto's en filmpjes gemaakt van de doos

?

edit:
shit man! krijg er honger van!

[ Voor 28% gewijzigd door gekke-gerrit op 09-12-2010 15:55 ]

[TheMOD]

Zo mijn eerste score staat Is alleen even een test, heb het geheugen nog geeneens aangeraakt Morgen ga ik waarschijnlijk de voltmods erop zetten.

[Bolletje]

Nee, want ik heb geen patat-doos.

Die van mij was van aardappelpartjes (Wedges ofzo )

[Verwijderd]

Zie dat er wat mensen bezig zijn met vmods via de FB pin ..

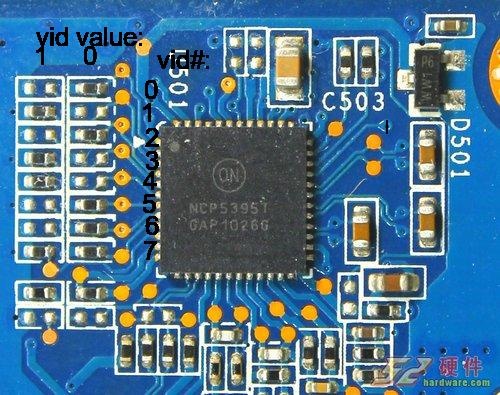

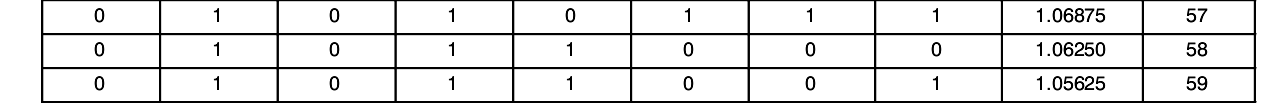

maar wat je ook kunt doen is met de VID spelen. Er staat gewoon een keurige tabel in de datasheet.
Dan zou je hm op stock 1.40v oid in kunnen stellen, en dmv de gebruikelijke FB pin mod met een VR kunnen finetunen

[gekke-gerrit]

Bolletje92 schreef op donderdag 09 december 2010 @ 16:02:
Nee, want ik heb geen patat-doos.

Die van mij was van aardappelpartjes (Wedges ofzo )

Die had ik ook

[Bolletje]

Haha, ik had vorige week nog een Athlon II 250 binnengekregen. Nu binnen een half uurtje al eerste met 3Dmark06 met deze kaart en die CPU (niet dat dat veel voorstelt, maar toch leuk )

[nedernakker]

Bolletje92 schreef op donderdag 09 december 2010 @ 16:20:
Haha, ik had vorige week nog een Athlon II 250 binnengekregen. Nu binnen een half uurtje al eerste met 3Dmark06 met deze kaart en die CPU (niet dat dat veel voorstelt, maar toch leuk )

eerste waar? want dat lijkt me wel erg sterk.. op HWbot sta je niet iig..

[Bolletje]

nedernakker schreef op donderdag 09 december 2010 @ 16:45:
[...]


eerste waar? want dat lijkt me wel erg sterk.. op HWbot sta je niet iig..

Oow, misschien duurt het dan nog even voordat die er doorkomt

Met de 250 (CPU) bij 06, niet met de GTS450 hé (is makkelijk weet ik )

[ Voor 4% gewijzigd door Bolletje op 09-12-2010 16:55 ]

[nedernakker]

dat is lame..... want zo werkt HW bot niet...

@ME4ME

en hoe zit dat dan met de OCP? want dan zou het kaartje in theorie dus niet meer opstarten.

ben erg benieuwd hoe je dat in gedachten had...

[Verwijderd]

OCP = over current protection .... die slaat alleen toe wanneer je hoge clocks, hoog voltage en hoge load draait, en de GPU meer power vraagt dan wat binnen de beveiliging toegestaan is. Kortom, je zou best 1.8v kunnen draaien en zonder problemen in windows kunnen komen. Pas als je overclockt en/of belast zal je scherm zwart worden vanwege OCP...

die VID's hebben alleen met het voltage te maken, niet met de stroom en beveiliging daarvan.

[Mod_Aap]

Met de VID mod zou je geen last moeten hebben van de OVP. (Dit is wat jullie bedoelen denk)
OCP mod kom je vanzelf wel achter of die nodig is.

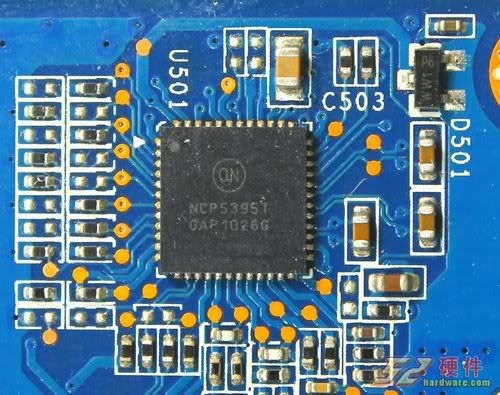

Iemand een detail foto van de pcb rondom de pwm controller van de gpu? (Heb geen zin om de kaart uit te pakken)

[ Voor 69% gewijzigd door Mod_Aap op 09-12-2010 17:39 ]

[Bolletje]

nedernakker schreef op donderdag 09 december 2010 @ 17:17:
dat is lame..... want zo werkt HW bot niet...

Huh? Wat bedoel je? Hij staat al wel gewoon online die score, maar nog niet bij de 250.

Edit, Nu wel.

[ Voor 3% gewijzigd door Bolletje op 09-12-2010 17:50 ]

[rsnubje]

nouja ik heb de OCP mod in iedergeval even geprobeerd en de kaart werkt nog. ik ga hem nu nog niet vertellen maar voor degene die hem vindt een goed advies, gebruik een heatsink op de chip

[nedernakker]

Snot_Aap schreef op donderdag 09 december 2010 @ 17:37:
Met de VID mod zou je geen last moeten hebben van de OVP. (Dit is wat jullie bedoelen denk)
OCP mod kom je vanzelf wel achter of die nodig is.

Iemand een detail foto van de pcb rondom de pwm controller van de gpu? (Heb geen zin om de kaart uit te pakken)

ja sorry typo, ik bedoelde uiteraard de OVP, als je de VID hoger zet dan de OVP, dan zou theoretisch de kaart niet meer bootten toch? of ga je de uitgaande lijn naar de Voltage detectie van de OVP dan omlaag trimmen met extra weerstand?

Bolletje92 schreef op donderdag 09 december 2010 @ 17:48:
[...]

Huh? Wat bedoel je? Hij staat al wel gewoon online die score, maar nog niet bij de 250.

Edit, Nu wel.

je gaat toch geen videokaart benchmark bij een cpu uploaden om eerste te worden.... dat is lame.

zo ben ik ook nog wel op 16 plekken eerste.

er is maar een plek die telt en dat is de eerste plek bij de GTS450 scores...

[Bolletje]

nedernakker schreef op donderdag 09 december 2010 @ 18:27:
je gaat toch geen videokaart benchmark bij een cpu uploaden om eerste te worden.... dat is lame.

Daar gaat het me toch ook helemaal niet om?

Het viel me alleen op. Daarnaast is het dan nog wel interessant om gewoon scores up te loaden om zo een grotere database te krijgen. Kan je ook kijken welke CPU score eruit komt rollen bij welke processor etc.

[Mod_Aap]

Nee, want als je de VID veranderd gaat de ovp ook mee omhoog. De ovp is niets meer dan een beveiliging die er voor zorgt dat de stroom wordt uitgeschakeld als de spanning een x% boven de ingestelde spanning komt. En met de VID stel je de spanning in, en gaat de ovp dus mee omhoog.

En de OCP is simpel in te stellen via de ilimit pin.

[ Voor 9% gewijzigd door Mod_Aap op 09-12-2010 18:32 ]

[Beukerz]

http://img51.imageshack.us/img51/8268/08122010235.jpg

http://img690.imageshack.us/img690/9804/08122010236.jpg

Ownee mijn hond at mijn videokaart

http://img262.imageshack.us/img262/4536/09122010243.jpg
http://img574.imageshack.us/img574/200/09122010244.jpg

Toch niet

[ Voor 7% gewijzigd door Beukerz op 09-12-2010 20:02 . Reden: afbeeldingen in links veranderd ]

[Mod_Aap]

Kan je ze niet ff resizen?

Ik zie trouwens dat de OVP treshold 190mv is.
Dat betekend dat als je een VID van 1.3V insteld je ongeveer op 1.49v kan komen met een simpele FB mod.

Lijkt me meer dan zat voor de meeste. Moet je alleen even kijken wat de huidige vid configuratie is, het zou handig zijn als je maar 1 punt hoeft door te verbinden/lost te solderen voor een spanning rond de 1.3V.

[ Voor 37% gewijzigd door Mod_Aap op 09-12-2010 18:43 ]

[nedernakker]

interessante theorie Neil,

voor mij ook weer een nieuwe dimensie in het modden..

en die los te solderen punten zijn de vid punten op de chip?

[Mod_Aap]

Waarschijnlijk is het een kwestie van een weerstandje los solderen en eventueel ergens anders weer vast solderen. Maar is moeilijk te zeggen voordat ik weet hoe de pcb er rond de pwm uit ziet. Kan iemand met een fatsoenlijke camera een macro foto maken?

[Fid3lity]

@ Gerrit en volledig offtopic, vond het toch wel leuk om hier even te vermelden: de muts moet imo op gerrits huisje, zijn ogen hebben niet zoveel aan die muts en ik zou zelf een goed geïsoleerd huis ook wel prefereren

[Bolletje]

Trouwens, ik heb onwijs last van coil whine, jullie ook?

En er komt al een vreemde geur van af als je hem op 1162 mV zet

[Gamer]

Vraagje tussendoor,
Ze hebben hier 2 dewars van 180 liter afgezet, mag dat blijven buiten staan eigenlijk ?
Overdrukventiel kan toch niet vastvriezen of zoiets ?

Probleem is dat dit niet zo makkeljk te verplaatsten is

Bolletje92 schreef op donderdag 09 december 2010 @ 19:38:
Trouwens, ik heb onwijs last van coil whine, jullie ook?

En er komt al een vreemde geur van af als je hem op 1162 mV zet

Ja, heb ik ook.

[ Voor 37% gewijzigd door Gamer op 09-12-2010 19:44 ]

[nFo]

Zo, de grafische adapter is binnen.

[video]http://www.youtube.com/watch?v=RB2GboGOuTI"]YouTube: Supplies![/video]

[ Voor 8% gewijzigd door nFo op 09-12-2010 19:49 ]

[rsnubje]

goed neil? http://www.techpowerup.co...e_OC/images/back_full.jpg

[nedernakker]

Gamer schreef op donderdag 09 december 2010 @ 19:42:
Vraagje tussendoor,
Ze hebben hier 2 dewars van 180 liter afgezet, mag dat blijven buiten staan eigenlijk ?
Overdrukventiel kan toch niet vastvriezen of zoiets ?

Probleem is dat dit niet zo makkeljk te verplaatsten is


[...]


Ja, heb ik ook.

een overdrukventiel kan wel vastvriezen...

maar je zal alleen minder druk krijgen als het kouder wordt...

[Beukerz]

Iig een score alvast, ben nog steeds bezig

Read out ga ik er van het weekend op zetten, en die Vmem ook als ik er tijd voor heb

[ Voor 24% gewijzigd door Beukerz op 09-12-2010 20:05 ]

[nedernakker]

nou mensen, succes allemaal, ik ben vanaf nu weg tot en met zondagavond laat... vergeet niet jullie resultaten te posten in het topic!

[Bolletje]

Ik had nog twee foto's

[gekke-gerrit]

Blue-Tiger schreef op donderdag 09 december 2010 @ 19:30:
@ Gerrit en volledig offtopic, vond het toch wel leuk om hier even te vermelden: de muts moet imo op gerrits huisje, zijn ogen hebben niet zoveel aan die muts en ik zou zelf een goed geïsoleerd huis ook wel prefereren

ik vind het mooi zo

nedernakker schreef op donderdag 09 december 2010 @ 20:11:
nou mensen, succes allemaal, ik ben vanaf nu weg tot en met zondagavond laat... vergeet niet jullie resultaten te posten in het topic!

Bolletje92 schreef op donderdag 09 december 2010 @ 20:15:
Ik had nog twee foto's

[afbeelding]

[afbeelding]

Ge moet nog die blauwe stikkerties van de letters afhale

---

Gerrit wou beter zijn
Gerrit wil weerstandjes ophalen core unlocken en met droog ijs gaan gooien

[skyrip]

ik heb ook de mem volt mod erop en de readout punten der op zitten
toch bijzonder dat dat me gelukt is met een soldeerbout van 3 mm dik
hoeveel volt krijgen jullie op het geheugen met de mod actief? ik krijg er 1574 mV uit

[ Voor 23% gewijzigd door skyrip op 09-12-2010 21:05 ]

[rsnubje]

ik ook, dus je hebt t goed gedaan xD

[gekke-gerrit]

little pyty schreef op donderdag 09 december 2010 @ 21:04:
ik heb ook de mem volt mod erop en de readout punten der op zitten
toch bijzonder dat dat me gelukt is met een soldeerbout van 3 mm dik
hoeveel volt krijgen jullie op het geheugen met de mod actief? ik krijg er 1574 mV uit

hoeveel ohm heb je erop zitten dan?

[gvisser5]

Nou ik heb mijn kaart ook binnen (postkantoor FTW). Eerste bench zojuist gedraaid met stock settings(27.32fps) en geupload. Het eerste ongelukje is ook al binnen. As we speak staat mijn kaart te shaken op mijn buro omdat ik de fan gesloopt heb

pic van mn systeem:
http://img641.imageshack.us/i/p1020067x.jpg/
hier was de kaart nog heel:
http://img202.imageshack.us/i/p1020068h.jpg/
zoek de verschillen
http://img43.imageshack.us/i/p10200690.jpg/
fanmod:
http://img560.imageshack.us/i/p1020072l.jpg/

[ Voor 13% gewijzigd door gvisser5 op 09-12-2010 21:36 . Reden: linkies fixen ]

[Fid3lity]

gekke-gerrit schreef op donderdag 09 december 2010 @ 20:59:
[...]

ik vind het mooi zo

[rsnubje]

vcore mod, FB naar ground met een 250K pot en er is niet eens verschil??

[EDIT] nog aan het testen

[ Voor 17% gewijzigd door rsnubje op 09-12-2010 21:44 ]

[skyrip]

50k potmeter is ingesteld op 30k ofzo

[Extera]

Ik was even blij verrast net, mn kaart is binnen (H)

[rsnubje]

mooi dan kunnen we echt beginnen nu:) ik moet nu alleen ovp nog even

[skyrip]

misschien een domme vraag maar waar kan ik de contest achtergrond ergens vinden, heb al gekeken en hij is niet hier gepost...

[Mod_Aap]

Klopt het dat de stock vcore: 1.06250v is?
Of is het 1.35v?

[ Voor 18% gewijzigd door Mod_Aap op 09-12-2010 23:26 ]

[Bolletje]

Snot_Aap schreef op donderdag 09 december 2010 @ 23:17:
Klopt het dat de stock vcore: 1.06250v is?
Of is het 1.35v?

Ja, volgens mij is het 1.062, geen 1.35.

Edit;
Ja het is 1.062. Kijk maar naar de spanningen bij het scoreboard

(1.062V = standaard. 1.162 is max met Voltage Control (+100 mV))

little pyty schreef op donderdag 09 december 2010 @ 23:16:
misschien een domme vraag maar waar kan ik de contest achtergrond ergens vinden, heb al gekeken en hij is niet hier gepost...

Staat in de TS.

[ Voor 125% gewijzigd door Bolletje op 09-12-2010 23:34 ]

[sorry2]

Snot_Aap schreef op donderdag 09 december 2010 @ 17:37:

Iemand een detail foto van de pcb rondom de pwm controller van de gpu? (Heb geen zin om de kaart uit te pakken)

Dit is van een GIGABYTE GV-N450OC-1GI of Inno3D GTS 450 , plaatje van 1 of ander aziatische site.
Volgens mij dezelfde layout, helaas zonder mod.

[Drucchi]

sorry2 schreef op donderdag 09 december 2010 @ 23:34:
[...]


Dit is van een GIGABYTE GV-N450OC-1GI , plaatje van 1 of ander aziatische site.
Volgens mij dezelfde layout, helaas zonder mod.
[afbeelding]
[afbeelding]

dat ziet er volgens mij precies zo uit als onze msi kaarten. Daarnaast moet ik opmerken dat die dubbele rij weerstandjes, links van de chip (op voorgaande plaatje) in ieder geval al iets met de VID's te maken hebben, iemand een idee voor hoe dat makkelijk te modden is? Of weet iemand er meer van?

[Mod_Aap]

Helaas lijkt het er op dat er meerdere weerstanden gesoldeerd moeten worden voor de vid mod.
Met een weerstand wordt het of amper verschil of meteen richting de 1.5v, wat ook nogal gortig is.

Veranderd de spanning trouwens nog tussen load en idle? Zo ja wat is de idle en wat is de load spanning?

[ Voor 21% gewijzigd door Mod_Aap op 10-12-2010 00:29 ]

[Drucchi]

volgens mij is er wel verschil met idle/load, maar weet nog niet precies hoe zich dat uit. Dit valt me wel op:

dus 01011000 is ons stock voltage, kijk nu eens goed hoe die weerstanden zitten:

De plaatsen van de weerstandjes komen dus overeen met de VID-values voor de DAC!
wat we ermee kunnen is me nog niet helemaal duidelijk, maar een snelle conclusie zou zijn dat als je weerstandjes gaat verplaatsen, dat je dan de VID-waarden aanpast, en zolang die valide zijn, kan dat invloed hebben op je stock-Vcore.

[Mod_Aap]

Spuit 11
