[CM] Lian Li PC60F

[BlietZ]

Een ruime tijd geleden ben ik hiermee begonnen
en als het goed is krijg ik deze case pc deze week af.

Ik heb op andere sites updates gepost, en vroeg me daarna af waarom hier niet,
Hier is het Origineel:
Buitenkant:

Binnenkant:


Hier volgen dus de foto's zoals de kast nu uitziet
(bijna af dus)

























































ik heb eerst een paar maanden op luchtkoeling gezeten, maar de verleiding naar waterkoeling was gewoon te groot, ik krijg als het goed is donderdag(als er dan post word bezorgd) of vrijdag het laatste onderdeeltje binnen, namelijk een koppelstukje voor op de pomp, en dan kan het feest beginnen

Voor complete worklogs kun je hier kijken
http://www.acidmods.com/forum/index.php?topic=27444.0 (deze site kan beetje langzaam zijn zo nu en dan)

en hier
http://www.psp-media.nl/o...-nieuwe-2.html#post315305
http://www.psp-media.nl/off-topic/24453-pc-waterkoeling.html


Specs die in de pc zitten:
CPU: Intel Core2Duo E8500 (OC naar 3.6Ghz, heeft op 4.5Ghz gelopen, en met waterkoeling erin gaat ie wss weer terug naar die 4.5Ghz)
Mobo: Evga Nforce 750i SLI FTW!
RAM: op het moment GEIL DDR2 1066Mhz 4x1gig CL5 en morgen of overmorgen ruil ik deze in voor Corsair Dominator DDR2 1066mhz 4x1gig CL5
Graphics: 2x XFX Gtx280
HDD: Samsung Spinpoint F1 750Gig
ODD's: Oude uit een Dell pc, en een Asus DRW-2014L1T

[PilatuS]

Ziet er erg goed uit. Alles zit netjes in elkaar en de afwerking is goed.

Ik heb wel even een vraagje over je rad's. Zitten er gaten onder in je kast ? Als ik het zo zie gaat die 1x120mm rad boven in niet echt goed koelen, hij kan nergens echt goed lucht aanzuigen en kwijt. Als dat onder in ook zo is dan kan je wel eens hoge temps krijgen.

De temps ben ik sowieso erg benieuwd naar. Als ik het goed zie zit je met totaal 3x120mm aan radiatoroppervlakte, en dat met een OC'de Dual-Core en SLI. Zou je misschien temps kunnen posten als je de boel draaiende hebt ?

Ik hoop in ieder geval voor je dat de temps je niet gaan teleurstellen.

[ Voor 30% gewijzigd door PilatuS op 19-05-2009 23:02 ]

[BlietZ]

Heb speciale verhoogde poten gekocht van mnpctech.com
En heb inderdaad een gat gemaakt onderin de case



En ik heb speciaal deze fans gekocht, omdat bij deze de zijkanten van ijzer zijn gemaakt, en zoals je kunt zien heb ik daar dus gaten in gemaakt, en heb ik de 1x120mm radiator 1cm omhoog geplaatst,
zodat de fan de lucht van de zijkanten kan aanzuigen, en dan eronder ruimte heeft om deze weg te blazen.
Ik kan als de temps te hoog zijn natuurlijk nog overwegen om de 1x120mm fan buiten de case te hangen.

[PilatuS]

Ik dacht al wel dat je gaten onderin had gemaakt, maar ik denk toch ff vragen voor de zekerheid

Ben erg benieuwd naar je stressed temps. Als je die later nog zou kunnen posten, graag

Edit: Mischien nog een idee. Je zou die slang van reservoir naar de ingang van de eerste videokaart kunnen veranderen. Als je een 90 graden koppeling neemt, en die onder monteerd op het GPU blok, ipv bovenop. Heb je flink wat minder slang nodig, en is die looping niet meer nodig. De slang wordt dan ook zo'n 20cm korter.

[ Voor 47% gewijzigd door PilatuS op 19-05-2009 23:12 ]

[BlietZ]

Dat is inderdaad een goed idee, Maarja zodra ik het koppelstukje binnen heb kijk ik hoe dit allemaal loopt, en kan dan misschien die 90graden koppeling erin plaatsen.

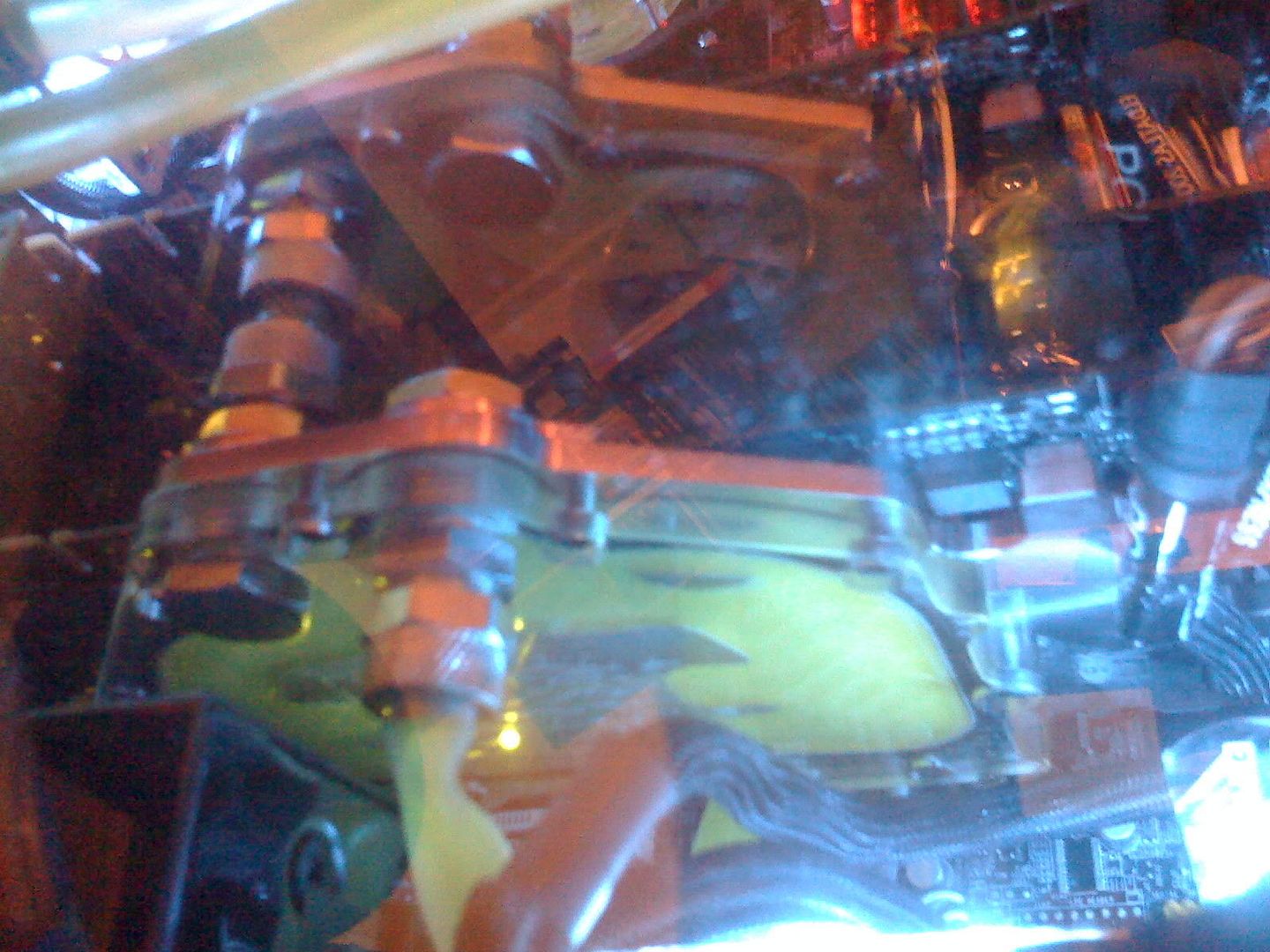

Er komt btw Groene Uv Reactive vloeistof in
samen met de groene cold cathode verlichting dan (zit er nu al in)
zoals je op de foto's kunt zien ligt er onder 1 cold cathode, en staat er voor in de case 1
ik heb er totaal 4 in zitten, aan de andere kant van de radiator zit er ook 1, en precies aan de andere kant van de voorkant zit er ook 1 (dus in principe 2 onder, en 2 op de voorkant)

ik heb deze aangesloten met 2 aan en uit knoppen, (zitten achter op de pc) 1 is voor de 2 cold cathodes die onderin liggen, en 1 voor die aan de voorkant zijn gemonteert.

De leds hebben blauwe fans, welke je met een knopje op de fan zelf kunt uit of aanzetten, ik zet deze wss allemaal op uit, zodat ik een mooi groen effect krijg over de gehele kast.


Misschien dat ik nog UV 0603 SMD leds bij de koelblokken plaats, zodat daar de vloestof verlicht word, en niet over de gehele case verlicht word.


edit: Hoe kan ik btw het beste de vloeistof erin krijgen?
Door gewoon de pomp aan te zetten en dan te gaan vullen vanuit het reservoir?
of wat is precies de bedoeling?

[ Voor 7% gewijzigd door BlietZ op 19-05-2009 23:24 ]

[DJ-Visto]

Ziet er leuk uit, maar jammer dat je bijvoorbeeld geen leds er om heen hebt gedaan (om het ruit)..

[BlietZ]

Er zit wel degelijk groene neon in de pc alleen staat deze niet aan op de foto's

en zoals ik al zei komen er UV 0603 SMD leds bij de koelblokken te zitten, voor een mooi effect met de UV reactive koelvloeistof

[Icephase]

Lol... een 'Steelseries'-sticker op een volledig aluminium kast... hahaha

Ik heb zelf de PC7F van Lian-Li; en ik ben benieuwd of en zo ja wat je hebt gedaan aan geluidsbeperking (naast watercooling) van de pc?

[PilatuS]

edit: Hoe kan ik btw het beste de vloeistof erin krijgen?
Door gewoon de pomp aan te zetten en dan te gaan vullen vanuit het reservoir?
of wat is precies de bedoeling?

Je zal er voor moeten zorgen dat het water bij de pomp komt. Een pomp zoals deze kan alleen water pompen en geen lucht.

Als je via het reservoir gaat vullen, en het water komt niet bij de pomp, zal je ergens een slang los moeten halen en het water naar de pomp zuigen. Pas als de pomp in contact komt met water kan ie gaan pompen.

Om die reden is het ook handig om de pomp zo dicht mogelijk bij het reservoir te plaatsen. Anders komt het water dus niet bij de pomp en kan je niet vullen.

Ik denk dat jij ergens een slang moet los halen en het water naar de pomp moet zuigen. Als je hiermee nog problemen tegenkomt, laat het dan maar weten.

[BlietZ]

Ik heb uurtje geleden de vloeistof in de pc gedaan
en de computer staat nu test te lopen om te kijken of er geen lekken komen, en zodat de luchtbelletjes eruit gaan,

voor de luchtbelletjes ben ik de kast gewoon gaan kantelen, zodat de luchtbelletjes naar het hoogste punt gaan (dus uiteindelijk naar het reservoir, zodat ik daar kan bijvullen)

Nog enige tips over het verwijderen van luchtbelletjes (zijn nu alleen nog maar hele kleine bubbeltjes)

als alles goed gaat kan ik morgen aan de slag met de computer volledig aan te zetten (voeding staat nu alleen aan met zo'n 20 pin opzet stukje zodat alleen molex nzo stroom krijgen)

De temps e.d komen er daarna aan

[Jfwiet]

DubbleDutch schreef op vrijdag 22 mei 2009 @ 23:27:

voor de luchtbelletjes ben ik de kast gewoon gaan kantelen, zodat de luchtbelletjes naar het hoogste punt gaan (dus uiteindelijk naar het reservoir, zodat ik daar kan bijvullen)

Nog enige tips over het verwijderen van luchtbelletjes (zijn nu alleen nog maar hele kleine bubbeltjes)

De makkelijkste manier...het kantelen van de pc. Verder zullen de meeste bellen wel langzaam verdwijnen. Enige wat je verder zou kunnen doen is op je koelblokken zachtjes tikken zodat je de wat grotere luchtbellen los tikt. Verder vermoed ik dat in je radiatoren (voornamelijk de bovenste) het meeste lucht zal blijven hangen.

Mooie nette case!

[BlietZ]

ik heb gisteravond de case bijna op de kop gehad, en er kwam inderdaad genoeg lucht uit het bovenste reservoir! maar dat is er volgens mij nu ook allemaal uit.

vanmiddag ga ik de pc eens aanzetten en kijken wat er gebeurd

[MrDummy]

Ik vind al die stickers wel beetje smet op de case design. Je gaat ook je mooie kast niet volplakken met allerlei stickers van diverse merken dat in je kast zit?

Je kan wel een stickerbord maken en IN de kast plaatsen, maar te zien door de window. De kast blijft dan netjes en schoon.

De uitsteekstel achter is zeker de Zalman voeding? Dat zal wel komen door de radiator daar.

De tweede radiator boven is erg inefficient. Er is zeer weinig ruimte rondom waardoor luchtstroming zeer laag zal zijn. Kortom, de werking van radiator is waardeloos. Er is geen luchtinvoer opening aan bovenkant gemaakt, en dat is gewoon jammer. Ik snap eigenlijk niet waarom je radiator zo plaatst waardoor luchtstroming bijzonder brak wordt? Alles is misschien wel vol, maar dan nog betekent het niet dat je geen kant meer uit kan. Gat zagen moet lukken.
Zeker als je gaat overklokken, wordt water zo makkelijk 50 graden... En dat warmt je DVD speler eronder lekker op.

Reservoirs zouden eigenlijk helemaal boven moeten staan, zodat je beter kan zien of er lucht in zit. Lucht gaat meestal omhoog. En je kunt makkelijk bijvullen.
Het is een goede poging, maar het is geen ideale ontwerp van waterkoeling. Het is ook allemaal erg vol om alles in de kast te stoppen, en daardoor is ontwerp minder effectief.

[ Voor 57% gewijzigd door MrDummy op 24-05-2009 12:28 ]

[brinkdinges]

Haha die tweede radiator had ik nog helemaal niet gezien, die heeft dus geen inlet en geen outlet, handig

[MrDummy]

brinkdinges schreef op zondag 24 mei 2009 @ 13:10:
Haha die tweede radiator had ik nog helemaal niet gezien, die heeft dus geen inlet en geen outlet, handig

Daarom FAIL ontwerp. De fan is aan bovenkant zeer duidelijk tegen de bovenkant aan. Denkt de TS dar er genoeg lucht stroomt met alleen maar rubberen strippen eronder?
Nee, er zal slecht tot zeer slecht lucht stromen.

Iedereen weet toch dat er genoeg ruimte moet zijn voor de luchtstroming. Niet zo. Ook niet met 2 mm tussenruimte.

[BlietZ]

MrDummy schreef op zondag 24 mei 2009 @ 12:16:
Ik vind al die stickers wel beetje smet op de case design. Je gaat ook je mooie kast niet volplakken met allerlei stickers van diverse merken dat in je kast zit?
De stickers zat ik zelf om eerlijk te zijn ook beetje aan te twijfelen terwijl ik die op de zijkant van steelseries toch wel mooi vind

Je kan wel een stickerbord maken en IN de kast plaatsen, maar te zien door de window. De kast blijft dan netjes en schoon.
Dat vind ik persoonlijk minder mooi uitzien

De uitsteekstel achter is zeker de Zalman voeding? Dat zal wel komen door de radiator daar.
Jep, en vind het persoonlijk niet lelijk staan.

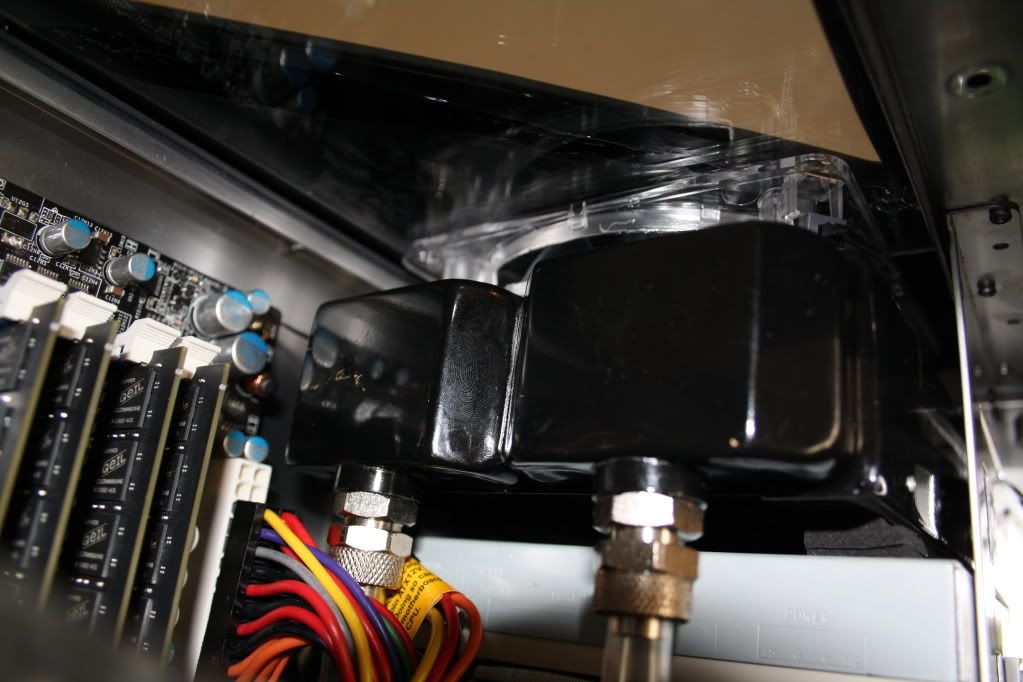

De tweede radiator boven is erg inefficient. Er is zeer weinig ruimte rondom waardoor luchtstroming zeer laag zal zijn. Kortom, de werking van radiator is waardeloos. Er is geen luchtinvoer opening aan bovenkant gemaakt, en dat is gewoon jammer. Ik snap eigenlijk niet waarom je radiator zo plaatst waardoor luchtstroming bijzonder brak wordt? Alles is misschien wel vol, maar dan nog betekent het niet dat je geen kant meer uit kan. Gat zagen moet lukken.
Zeker als je gaat overklokken, wordt water zo makkelijk 50 graden... En dat warmt je DVD speler eronder lekker op.
Van fouten leer je, en ik heb ondertussen de bovenkant van de kast er inmiddels ook af om er een rond gat in te maken voor frisse lucht, Tevens word er daar ook frisse lucht aan de voorkant aangezogen.

Reservoirs zouden eigenlijk helemaal boven moeten staan, zodat je beter kan zien of er lucht in zit. Lucht gaat meestal omhoog. En je kunt makkelijk bijvullen.
Het is een goede poging, maar het is geen ideale ontwerp van waterkoeling. Het is ook allemaal erg vol om alles in de kast te stoppen, en daardoor is ontwerp minder effectief.
De lucht is inmiddels allemaal eruit, heb de case in elke houding gehad die maar mogelijk is, en heb genoeg bubbels idd uit de bovenste radiator zien komen

brinkdinges schreef op zondag 24 mei 2009 @ 13:10:
Haha die tweede radiator had ik nog helemaal niet gezien, die heeft dus geen inlet en geen outlet, handig

Inlet en outlet zit er wel op, Alleen is dit te weinig, ik dacht dat dit goed genoeg was. waar ik dus nu achter ben dat dit niet genoeg is, hier komt ook verandering in
Inlet: Zijkant van de fans, dus ook voorkant van de case
Outlet: onderkant,
Is dus inderdaad ook beetje te weinig

MrDummy schreef op zondag 24 mei 2009 @ 16:02:
[...]

[afbeelding]
Daarom FAIL ontwerp. De fan is aan bovenkant zeer duidelijk tegen de bovenkant aan. Denkt de TS dar er genoeg lucht stroomt met alleen maar rubberen strippen eronder?
Nee, er zal slecht tot zeer slecht lucht stromen.
Zoals al gezegd van fouten leer je, en dit is ook mijn eerste waterkoeling setup

Iedereen weet toch dat er genoeg ruimte moet zijn voor de luchtstroming. Niet zo. Ook niet met 2 mm tussenruimte.

My 2 cents.

[Jfwiet]

Dat bovenste rad zal best wat airflow krijgen hoor, en in de setup is het helemaal niet erg. Het neemt ook gewoon warmte op. Het is en blijft een blok koper wat warmte op gaat nemen en afgeven.

Maar zo de fan plaatsten zonder een mooi gat heeft inderdaad niet zoveel zin.

[ Voor 29% gewijzigd door Jfwiet op 24-05-2009 22:04 ]

[BlietZ]

Daarom komt er ook een gat in
met een filter e.d

komt van de zijkant van een Recom Zenith kast.
mag dan wel maar 80mm zijn, groter zal wss niet passen en niet mooi uitzien.

[PilatuS]

Als je niet perse gebruik moet maken van 2 DVD spelers, kan je er misschien 1tje weg laten. Dan heeft die rad wel genoeg ruimte om lucht aan te zuigen. Enige nadeel is dat ie dan warme lucht gebruikt uit de kast, als je voor een gat gaat kan ie gebruik maken van verse lucht van buiten de kast.

Dus als je niet echt zin hebt om een gat te maken zou het ook zonder kunnen.

[BlietZ]

Het gat is al bijna gemaakt, moet alleen nog klein stukje dremelen ervoor
En over 1 DVD drive minder is misschien mogelijk. Ik maak toch bijna geen gebruik van die bovenste (Oude IDE drive)

Moet ik alleen nog ff kijken hoe ik die radiator dan daar op zijn plek houd, want deze ligt nu zegmaar (met die verhoging) op de DVD drive.

[qrious]

gave kast man, leuke log
een vraagje
hoe maak je van een normale kast met dicht zijkant eentje met een plexglas zijkant

[MeneerG]

door in die zijkant een gat te zagen en er plexiglas achter te plakken.

[BlietZ]

zo tijd voor een update

de kast is zowat af

alleen nog 1 cover maken voor op de voorkant maar dat is zo gebeurd
hier zijn de pictures
























ik krijg over paar dagen een quad core processor de Q9550 om precies te zijn ipv de E8500 die ik er nu in heb zitten

[ Voor 18% gewijzigd door BlietZ op 10-06-2009 21:04 ]

[i7x]

Ziet er goed uit. Welke processor krijg je?

[BlietZ]

heb me post aangepast

ik verkoop de E8500 voor bedragje aan de broer van een vriend van me, en heb mij toenet bij zercom een Q9550 besteld voor 193 euro

[YoupS]

Mooie kast, het enige jammere vind ik dat als je 'm van boven bekijkt, de diagonale lijn in de window aan de zijkant niet mooi 'doorloopt' in de diagonale lijn in de window boven in de kast (4e foto van boven is dat duidelijk te zien). Beetje vaag, ik weet het, maar das wat ik ervan vind. Verder hele nette kast hoor.

[ Voor 0% gewijzigd door YoupS op 10-06-2009 21:32 . Reden: interpunctie ]

[BlietZ]

hij loopt verticaal wel door daar heb ik voor gezorgd

en de window zou heel klein worden als ik m schuin door had laten lopen dus vandaar deze keuze.
het was ook eerst de bedoeling om hem schuin door te laten lopen

[Putyah]

DubbleDutch schreef op woensdag 10 juni 2009 @ 20:50:

[afbeelding]

Zit er nou een knik in deze slang??

[BlietZ]

ja zit idd een klein knikje in

valt reuze mee hoe groot die is. lijkt stuk groter op het plaatje dan dat ie is

[Putyah]

DubbleDutch schreef op donderdag 11 juni 2009 @ 09:35:
ja zit idd een klein knikje in

valt reuze mee hoe groot die is. lijkt stuk groter op het plaatje dan dat ie is

Misschien zijn slangveren een oplossing voor je klik.

[BlietZ]

ja die knik komt gewoon omdat dat maar een slangetje is van 2cm
en de aansluitingen draaien dan tegenovergestelde richting op, en dan krijg je dat de slang ook langzaam meedraait, dus voor die 2cm lijkt me zo'n slangveer beetje onnodig.

[Verwijderd]

Prachtig gedaan
