[CiP] White Shadow

[DeKemp]

De casemod word gebaseert op een bestaande Chieftec case.


Ik heb zwart met wit licht als thema gekozen.

Hier wat fotos van wat ik al heb gedaan.


Het eerste waar ik aan begonnen ben is het maken van de radiator hole.


Zoals je wel kunt zien moet er nog een hoop gebeuren. Echter had ik wel even genoeg van staal met een figuurzaag te bewerken.

Dus ben ik maar met wat plexie aan de gang gegaan.

Het worden glowfeets die onder de pootjes van de case zitten.

Hier zie je ze in actie, ze worden later met warmwitte leds belicht. De roze ccfl is omdat ik geen ledjes heb liggen.


Ik hoop dat julie het leuk vonden, dan blaas ik nu het verhaaltje uit.
(dit is wel heel erg emo).

[Sprite_tm]

Zou je misschien ook nog kunnen vertellen wat je planning precies is? Dit beoordeelt zo wat lastig En wat je hier hent is geen CM maar een CiP (Casemod in Progress); ik heb de tag in de title dus even daaraan aangepast.

[ Voor 37% gewijzigd door Sprite_tm op 14-08-2007 00:52 ]

[DeKemp]

De planning.
Watercooling in bouwen
Stealh plaat langs het mobo
Window
En de standaart casemod dingen.

[DeKemp]

Vandaag heb ik de ledjes bestelt (varwel lief geld)

25 x Warm Witte LED 120 graden 5mm
- Weerstand: set voor 12 volt
30 x Warm Witte LED 15 graden 3mm
En nu maar hopen dat ze het een beetje snel opsturen.

[DeKemp]

Zo die is ook klaar .

[DeKemp]

Hier komen de waterkoel slangen doorheen, Hij moet nog wit gespoten worden.

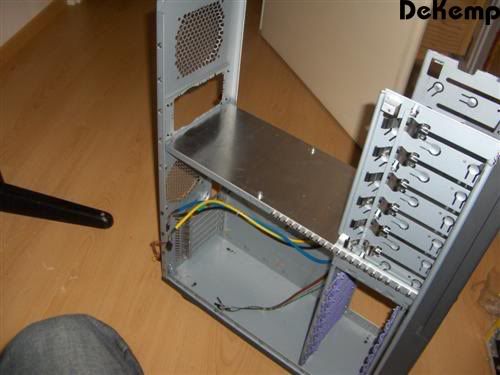

Een plaatje om de 2 gedeeltes te scheiden. Het plexi plaatje komt hier op.

[ Voor 33% gewijzigd door DeKemp op 02-09-2007 00:04 ]

[DeKemp]

Geverft en al, vind het goed gelukt .

[DeKemp]

Wat moet ik zeggen om toe gelaten te worden?

[Sprite_tm]

Woeps, is er een beetje tussendoor-achterlangs-onderdoorgeschoten. Ik zal 'm in bespreking gooien. (Stuur de volgende keer even een DM; die zie ik gegarandeerd wel terwijl ik niet altijd in SeM langskom en tijd heb om mods in bespreking te gooien.)

[naftebakje]

En accepted! Ik hoop wel dat er nog wat meer verhaal rond komt, maar met het modden zit het al zeker goed

[DeKemp]

Dat is een minputje van me, verhalen is niet m'n sterkste vak.

Nu ook te zien op Bit-Tech

[Verwijderd]

Word wel wat Wat zijn/worden de specs?

[ Voor 9% gewijzigd door Verwijderd op 05-09-2007 22:11 ]

[DeKemp]

Specs zijn nu, C2D E6600, 7900gt 1 gig ddr
Specs worden(als het geld er voor is) E6600 8800gts 320 2gig ddr2.

[Frenkie123]

Hey leuk! Ga je met White Shadow meedoen met het tBCL ? Alvast veel plezier gewenst met het maken !

[DeKemp]

Weet ik nog niet, moet ik eerst kijken waneer dat is enzo. Mss word het wel Unbreakable, die leeft ook nog half.

[Verwijderd]

succes met je casemod, ik blijf hem volgen!

[DeKemp]

Daar ben ik weer. Echt veel tijd voor modden heb ik niet meer, aardig wat huiswerk enzo.
Maargoed nu plaatjes van wat ik wel heb kunnen doen, al is het niet veel.


De glowfeet zijn eindelijk af. in het echt is het veel warmer licht. Eerst had ik een foutje gemaakt. In elke feet zitten 2 ledjes met de pinnetjes naar boven, wat had ik nou gedaan. Het plexi vastgelijmt met de pinnetjes naar beneden . Gelukkig kon ik deze nog naar binnen buigen.


En zo zitten de kabels. De draden komen op een ''ledcontroller'' (gewoon een printje met transistors). Kan ik ze bedienen in windows . Voor dat iemand het zecht dat ik die kabels moet wegwerpen, dat gaat gebeuren. Komt dus een alu plaat over die word wss zwart of wit.

[PCMedic]

Ben benieuwd wat je volgende stap is.. maar het ziet er veel belovend uit.

[Daywalk3r]

Hmm had nog transparante voetjes voor je gehad met een rood lichtje... Maar je hebt al wat en dat had je denk toch niet gewild.

[Frenkie123]

Mooie voetjes. top!

[DeKemp]

Danke, die voetjes zijn wel het werken waard.

[KoBolD54]

DeKemp schreef op zaterdag 01 september 2007 @ 23:00:
[afbeelding]
Hier komen de waterkoel slangen doorheen, Hij moet nog wit gespoten worden.
[afbeelding]
Een plaatje om de 2 gedeeltes te scheiden. Het plexi plaatje komt hier op.

Hoe heb je deze zo mooi uitgezaagd?

[DeKemp]

Eerst het ontwerp op papier geprint. Daarnaa ruw uitgefiguurzaagt uit een plexi plaat. Toen de 2 buitesten gaten en 2 kleine gaatjes voor de figuurzaag. Daarnaa ruw uitgefiguurzaagt uit een plexi plaat. Boren doe ik eerst om als het boren fout gaat, niet veel werk verloren bent. Toen de grote gaten gezaacht, boren ging niet omdat het gat ongeveer 11.5 is. en plexi boren met een 10 mm boor is niet echt aan te raden. Daarnaa fijlen, fijlen, en schuren.

[KoBolD54]

DeKemp schreef op vrijdag 21 september 2007 @ 16:13:
Eerst het ontwerp op papier geprint. Daarnaa ruw uitgefiguurzaagt uit een plexi plaat. Toen de 2 buitesten gaten en 2 kleine gaatjes voor de figuurzaag. Daarnaa ruw uitgefiguurzaagt uit een plexi plaat. Boren doe ik eerst om als het boren fout gaat, niet veel werk verloren bent. Toen de grote gaten gezaacht, boren ging niet omdat het gat ongeveer 11.5 is. en plexi boren met een 10 mm boor is niet echt aan te raden. Daarnaa fijlen, fijlen, en schuren.

Bedankt voor je reactie, nog 1 vraagje...
Wat voor zaagje heb je hierbij gebruikt? Grof of fijn, hout of metaal?

[DeKemp]

Ik heb nu, Skandia nr.5 zaagjes. Dacht dat ik deze bijd de Karwei heb gehaalt.

[DeKemp]

Hallo casemodders, eindelijk weer een updatje.


Een lang verhaal geweest nog dat probleem met de radgrillz. Blijkbaar moet je de fan op de grill doen en de rad aan je fan.


Watercooling gedeelt is al af, gaat snel. De pomp zit zoals je ziet midenboven het resovoir.


Lelijke draaden op de bodem daar houd niemand van. Een malletje gemaakt voor de plaat die op de bodem komt.


Beetje tape en wat meet en scheetwerk teken werke en je hebt perfecte lijnen om je zaag over te laten zagen.


Wou de boel eerst gaan zagen met een geleidings houtje, ging aleen niet goed. De zaag ging alsnog naar de verkeerde kant toe. Dus toen maar gezaagt zonder hout.


Zie jij kabels op de bodem? ikke lekker niet (het deel onder de hdd bay moet ik nog een plaat voor maken).


En wat is een casemod zonder window, Saaai.


Veel beter zo, vind het persoonlijk mooi gelukt.


Beetje plexi zagen. Had ik nog over van CJLive, bedankt gene die het heeft laten liggen is fijn plexi/of wat het ook mag zijn.


, mooi toch?

[MrDummy]

Casemodden is goed, maar ik vind dat raam zo ... standaard. Het lijkt dan op pre-modded raam.
Geen metalen figuren, geen afwijkende vormen, gewoon vierkant en beetje opzij ivm handvat. Dat is standaard mod, het gooit geen hoge ogen. Dat kan iedereen.

Alleen de geverfde slanggeleiders is wel een goede mod deel. Wil je goed opvallen en beetje uniek zijn tegenover anderen, dan zou je dus meer werk in de buitenkant stoppen, en vervolgens ook de binnenwerk die netjes en apart moet eruitzien als je door de raam kijkt.

Op dit moment vind ik niet zo mysterieus als "White Shadow" zoals je al zegt in de startpost. Hoe wou je mysteries maken aan de CiP? Maak er meer creatief werk van. Een donkere kast met wat lichtgevende witte lijnen erin zou ik eigenlijk denken aan deze mod, dan lijkt het de titel meer waarmaken. Ja, hoe wil je zo verder gaan met aantal standaard mod delen?

Het is niet negatief bedoeld, maar creativiteit en waarmaken van de titel is belangrijk, dan is je CiP waardig en interessant. Dan maak je ook meer kans op een prijsje bij een casemod wedstrijd. De concurrentie is echt hard. De zijraam zou dan eigenlijk figuur moeten hebben van een "shaduw beeld" naar keuze.

[ Voor 7% gewijzigd door MrDummy op 09-10-2007 21:41 ]

[DeKemp]

En hoe kun je bepalen hoe een mod word als die nog niet eens af is. Heb nooit gezecht dat het de bedoeling is om optevallen of een compo te winnen. Doel is gewoon om een strake simpele kast te maken. En ik vind gegraveerde stukken metaalen lelijk in een mod, als je dat soms bedoelt.

[Xiphalon]

Als je volgende keer je geleidingshout aan de andere kant van je zaaglijn vastzet, heb je geen last van het weglopen door je werkstuk.

Je moet je geleidingshout dus OP het te bewaren gedeelte vastzetten, zodat de zaag alleen maar daarvanaf kan bewegen en niet ernaartoe (=erin).

[TEAMIKKE]

Ik vind het window ook wat uit verhouding in vergelijking met de kast Maar je hebt vast nog wel iets verzonnen voor dat gedeelte erboven.

[HyperTrophy]

TEAMIKKE schreef op woensdag 10 oktober 2007 @ 14:49:
Ik vind het window ook wat uit verhouding in vergelijking met de kast Maar je hebt vast nog wel iets verzonnen voor dat gedeelte erboven.

als je de kast kent, heeft het niet zow veel nut om nog een hoger raam te maken. het mobo zit nl op die hoogte

[sky-]

IDD, Bij z'n dergelijke kast is een groot raampje niet eens zo mooi. Mooie is misschien nu wel dat je de radiator etc een keer niet ziet. Leuke mod trouwens.

* sky- is ook bezitter van een chieftec

[Sebazzz]

/me The Triad ook

Maar wat voor gereedschap gebruik je eigenlijk voor die chieftec? Want alle chieftecs zijn toch van plaatstaal gemaakt? De mijne in ieder geval wel, en ik denk dat je er met geen mogelijkheid in kan zagen. (Hij weegt inclusief hardware ook 18 kilo ).

Deze thread is bookmarked

[brinkdinges]

The Triad schreef op donderdag 11 oktober 2007 @ 08:49:
/me The Triad ook

Maar wat voor gereedschap gebruik je eigenlijk voor die chieftec? Want alle chieftecs zijn toch van plaatstaal gemaakt? De mijne in ieder geval wel, en ik denk dat je er met geen mogelijkheid in kan zagen. (Hij weegt inclusief hardware ook 18 kilo ).

Deze thread is bookmarked

Hoezo, 1mm staal is gewoon goed te bewerken met de figuurzaag/decoupeerzaag/haakse slijper. En hij gebruikte de decoupeerzaag, omdat hij het geleidingshoutje noemt

[DeKemp]

Idd, 1mm staal is wel pokkenwerk maar nog te doen. En zoveel hoef ik niet te slijpen etc. rest maak ik gewoon van 1mm aluminium.

/me Ik heb ook een chieftec en is ook iets van 18 kilo

[TEAMIKKE]

[message=,noline]HyperTrophy schreef op donderdag 11 oktober 2007 @ 01:10[/message]:
[...]


als je de kast kent, heeft het niet zow veel nut om nog een hoger raam te maken. het mobo zit nl op die hoogte

Snap ik, maar nu is het nogal leeg bovenin. Smaken verschillen maar ik vind het niet mooi. Nu weet ik wel dat DeKemp gewoon een kast wil maken die het goed doet en geschikt is voor waterkoeling en dat werkt prima zo natuurlijk.

[HyperTrophy]

mss moet men hem wat inspiratie geven zodat de bovenzijde van de zijkant ook mooi wordt

[DeKemp]

Als ik daar wat me ga doen

[brinkdinges]

DeKemp schreef op donderdag 11 oktober 2007 @ 19:37:
Als ik daar wat me ga doen

Que?

Om nog even terug te komen op een 'nutteloos' window. Mijn kast krijgt er ook 3, en slechts door eentje kun je het mobo zien

[TEAMIKKE]

[message=,noline]brinkdinges schreef op donderdag 11 oktober 2007 @ 21:07[/message]:
[...]

Que?

Om nog even terug te komen op een 'nutteloos' window. Mijn kast krijgt er ook 3, en slechts door eentje kun je het mobo zien

Nutteloos niet Het heeft zeker wel esthetisch nut alleen is het een beetje uit verhouding En waarom zou je altijd mobo's moeten zien door een window. Ben wel benieuwd waar ze komen overigens bij jou.

[DeKemp]

Hoogstwaarschijnlijk komt er niet nog wat op het sidepannel. Tenzij ik een heel mooi idee krijg.

[DeKemp]

Zo dat is lang geledenm, ondertussen veel gebreurt. Nieuwe hardware, 1e lanparty voor deze case. Hij is gelukkig wat minder lomp dan Unbreakable want dat ding is echt een ramp al het om draagbaarheid gaat.

Echt een update is het niet, daar moet ik nog wat fotos voor maken en de kleuren wat betermaken(in het donker fotograferen is lastig). Maar dat terzijde.

Ik heb dus een een printje gemaakt om de leds aan te stuuren via de printerpoort, hier heb ik even een filmpje van gemaakt zodat jullie ook gek worden. Op Energylan was het tamelijk irrietant:P.

[YouTube: http://nl.youtube.com/watch?v=LEXp5LST_kQ]
http://nl.youtube.com/watch?v=LEXp5LST_kQ

Alles werkt goed aleen de software is nogal brak:(.

Dat was het dan, een volgende update volg dus zoals ik zij nog.

[ Voor 6% gewijzigd door DeKemp op 11-01-2008 21:10 ]

[Verwijderd]

Woow, dat vind ik erg vet!

[danielkraak]

Wat voor printje heb je daarvoor gebruikt?

[PRaGA88]

cool licht effect met die CCFL
ook mooi de pomp weg gewerkt
hopelijk krijg je geen lucht in je buizen
maar die kans is klein denk ik om dat hij in het midden staat

[DeKemp]

@ danielkraak. Dat printje is eigenlijk geen printje te noemen maar meer een exprimentplaat met wat transistors erop.
@PRaGA88. Er zitten geen CCFL's in aleen ledjes.

[DeKemp]

Hallo mensen, ben ik zowaar vergeten om de boel te posten of ben ik gewoon lui:P. Ik ben niet echt goed in dat gelul in een CiP dus val ik maar gelijk met de deur in huis.


Niemand houd van die lelijke kabels dus daar moest iets voor worden bedacht.


Een plaat aluminium afgetekent.


Daarna met uitgezaagt.


Bij de bouwmarkt 3cm spacers gehaalt zodat er een ruimte onstaat waar de kabels achter kunnen.


Met moederbord


Nu zijn ook alle gaten kloppend.


Twee latjes plexi op maat gezaagt


Om er vervolgens gaten in te maken voor ledjes.


En daarna warm witte ledjes er in lijmen.


Alle platen zitten nu ook in de zwarte verf, en zijn klaar om gemonteert te worden





En zo ziet het er dan uit. Door dat de graka langer is dan het moederbord en dus uitsteekt moest ik helaas ook een stuk uit de stealth plaat halen.

Dat was het dan, een volgende update zal snel volgen de fots zijn er al van klaar.

[danielkraak]

Mooi man!

[diedazz]

Nice die stealth afwerking, trouwens ik wist niet dat er van die 3cm spacers bestonden.. morgen even winkelen ;-)

[Frenkie123]

Dat ziet er goed uit, kabels mooi uit het zicht.

[DeKemp]

Bedankt voor de leuke recties allemaal, daar doe je het eigenlijk ook wel een beetje voor.

Ik had een update belooft en die is er.


Plexi was een beetje op dus heb ik eventjes een plaatje gehaald.


De achterkant is niet mooi dus dat moet anders.


Eerst heb ik een papiere mal gemaakte, die heb ik overgezet op plexi en dat uitgezaagt en gevijld.


Hier moet een klein inhammetje omdat anders m'n pci slot geval niet meer los kan.


Close upje ervan.


En na hetzagen van het inhammetje en alles gevijld is heb je dit.


En daarna plak je er zwart plak plastic op en je hebt een perfect egale zwarte plaat zonder al te veel moeite.


Deze is ook voor de achterkant maar dan voor boven de fan.



Nu nog een manier verzinnen om alles vast te zetten, en dat het ook weer los te halen is. Denk dat ik het best klittebant kan gebruiken.

Nou dat was het dan weer, tot de volgende keer .

[ Voor 5% gewijzigd door DeKemp op 30-01-2008 07:48 ]

[1st_Ro]

Misschien een stomme opmerking hoor (het is immers vrijdag), maar had je niet beter eerst je kast zwart kunnen spuiten? Dan hoef je niet dit soort capriolen te verzinnen.

Tuurlijk, het is anders, maar in mijn ogen is het een beetje onnodig. Of heb je er een goede reden voor?

[diedazz]

1st_Ro schreef op vrijdag 25 januari 2008 @ 14:26:
Misschien een stomme opmerking hoor (het is immers vrijdag), maar had je niet beter eerst je kast zwart kunnen spuiten? Dan hoef je niet dit soort capriolen te verzinnen.

Tuurlijk, het is anders, maar in mijn ogen is het een beetje onnodig. Of heb je er een goede reden voor?

Hij is een echte modder, en vindt verf voor watjes!
Ik ben het er wel mee eens hoor maar volgens mij krijg je lang niet zo'n mooie afwerking met plaatjes dan met verf, vooral omdat je met verf nog overal die hoekjes en kantjes en uitsnijdingen ziet.

[The Realone]

Mooie mod om te zien...complimenten hoor!

[DeKemp]

Ik had geen zin om die case te gaan verfen, omdat me dat zeker meer dan 5 bussen verf had kost.

[TERW_DAN]

DeKemp schreef op vrijdag 25 januari 2008 @ 19:11:
Ik had geen zin om die case te gaan verfen, omdat me dat zeker meer dan 5 bussen verf had kost.

Mwah, dat zal toch wel meevallen. Zelf had ik denk ik wel de achterkant gespoten (aan de binnenkant dan) zodat de mesh bij de fan ook gewoon zwart is. Dan lijkt het wat meer 1 geheel.
Verder moet ik zeggen dat ik het er tof uit vind zien, die stealthplaat rondom je mobo is ook leuk bedacht.

@Frenkie,
wat jij daar op het plaatje laat zien is precies wat ik bedoel

[ Voor 7% gewijzigd door TERW_DAN op 27-01-2008 22:49 ]

[Frenkie123]

Nou.... ik vind de zwarte plaat er erg mooi uitzien, maar waarom niet een combinatie maken? Ik bedoel, naast de platen zie je aan de randjes de grijze staalplaat ( niet veel, maar toch ). Mss alleen die randen zwart spuiten EN de plaat er dan op. Dan heb je die mooie zwarte strakke plaat en geen grijze randjes.

[DeKemp]

Mss kan ik dat wel doen.

[TERW_DAN]

DeKemp schreef op zondag 27 januari 2008 @ 23:18:
Mss kan ik dat wel doen.

Ik denk dat het de afwerking zeker ten goede komt. En het is natuurlijk een relatief klein oppervlak dat je hoeft te spuiten.

[brinkdinges]

I have to agree, zeker doen

[1st_Ro]

Al was het alleen maar om mij gelukkig te maken!

En 5 spuitbussen lijkt me wel een beetje erg veel. Ik bedoelde alleen je binnenkant en dan moet je met met 1 bus toch wel een heel end kunnen komen door stukken over te slaan die toch bedekt worden (zoals achter je mobo).

Maar goed, jouw mod, jouw ding, dus ik zal niet te veel zeiken.

Voor de rest vind ik hem er ook erg mooi uitzien!

[DeKemp]

Ga de delen die zichtbaar zwartspuiten, mss de achterkant ook. En de fanquard dingen ga ik wss ook veranderen.

[DeKemp]

Primer zit er nu op, morgen het zwart. Maar dat licht aan het weer, er stond nu eignlijk ook te veel wind.

[danielkraak]

Echt mooi man, in het begin twijfelde ik nog een beetje. Ga je de kleur van de kast nog veranderen?

[DeKemp]

Nope dat is me te veel werk.

[Frenkie123]

DeKemp schreef op dinsdag 29 januari 2008 @ 15:27:
Primer zit er nu op, morgen het zwart. Maar dat licht aan het weer, er stond nu eignlijk ook te veel wind.

LOL, zitten we beide op het zelfde moment naar buiten te loeren, met de case en een spuitbus in de aanslag
