Led achterlicht

[Verwijderd]

Mm, niet echt gelukt dit, alles gekocht, aangesloten (waarschijnlijk fout) en nu is dus alles doorgefikt
Ik nu nog wat leds over en een aantal diodes, kan ik daarmee nog wat of niet?

[mux]

*zoekt de juiste emoticon... wacht even... ja daar is ie!*

x 10.000

Heb je foto's? Ik wil rook zien! Ja, je kunt nog wel wat met die leds en diodes maar ik zou eerst nog maar eens heel erg goed kijken of je ze wel goed aansluit . Ik heb nu even geen tijd (bezig met 1000 andere projecten) maar vrij snel deze vakantie zal ik ook nog wel zon ding in elkaar solderen, hopelijk fikt die niet door en kun je, als je de moed nog niet bent verloren, die wel namaken

[Verwijderd]

Let wel, in diverse Dynamo's zijn zenerdiodes gemonteerd.
Ze zitten in diverse dynamo van AXA (HR en HR+) en Shimano naaf dynamo, die is gedaan om de spanning te beperken.

[Thijsch]

Die Goldcap had ik aan de andere kant van de regelaar gezet, een 7805 houdt er niet van als de spanning op z'n uitgang hoger is dan die op z'n ingang. En dat is wat hier gebeurd: Je stopt met fietsen, de spanning op de ingang valt weg, echter de goldcap is nog geladen dus de uitgang heeft nog wel spanning.

Verder zou ik helemaal geen spanningsregelaar ertussen zetten, neem een fet (bf256 was het geloof ik) die met kortgesloten gate en source maar 20 mA doorlaat. Klaar is kees (of joop)

[JeroenH]

Verwijderd schreef op vrijdag 20 juli 2007 @ 00:14:
Let wel, in diverse Dynamo's zijn zenerdiodes gemonteerd.
Ze zitten in diverse dynamo van AXA (HR en HR+) en Shimano naaf dynamo, die is gedaan om de spanning te beperken.

Heel juist! En die AXA dynamo's zijn perfect geschikt voor LED-verlichting omdat de spannings begrensd wordt. Al dender je 60+km/u een brug af, je LEDs krijgen nog steeds 6V. Bij een normale dynamo is de spanning evenredig met de snelheid en krijgen je LEDs bij hogere snelheden al snel te veel. Een ander voordeel is dat al bij zeer lage snelheden (loopsnelheid) voldoende energie wordt opgewekt om je LEDs te laten branden.

Ik heb ook een tijd geleden LED-fietsverlichting gemaakt:

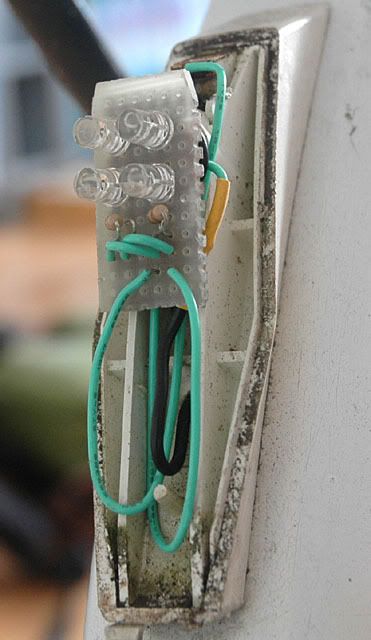

http://i66.photobucket.co...ichting/achterlicht_2.jpg

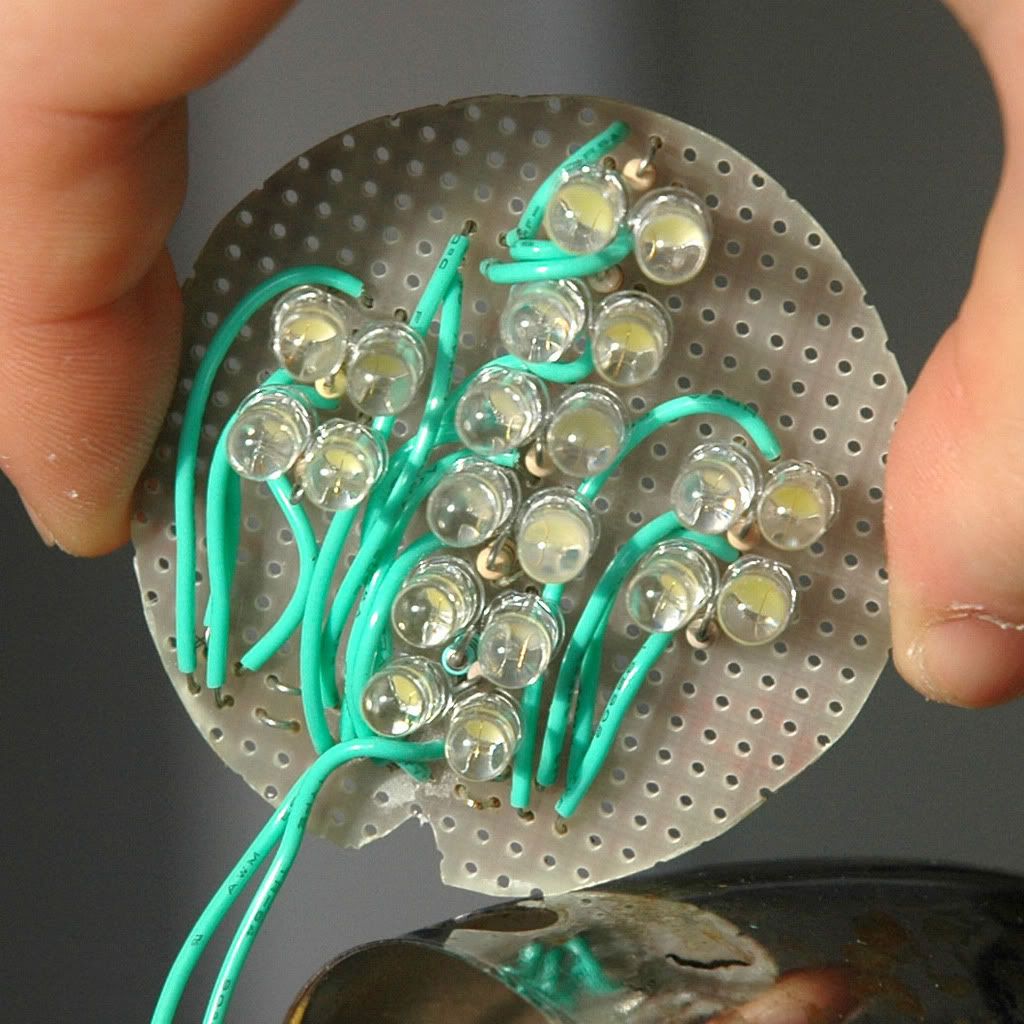

http://i66.photobucket.co...rlichting/voorlicht_4.jpg

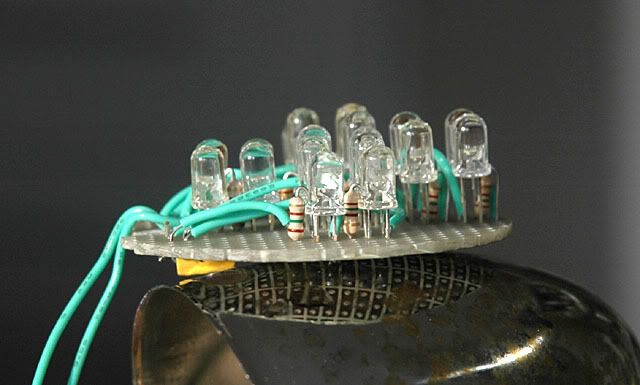

http://i66.photobucket.co...rlichting/voorlicht_3.jpg

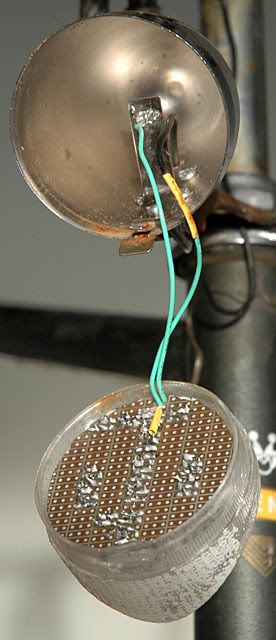

http://i66.photobucket.co...rlichting/voorlicht_2.jpg

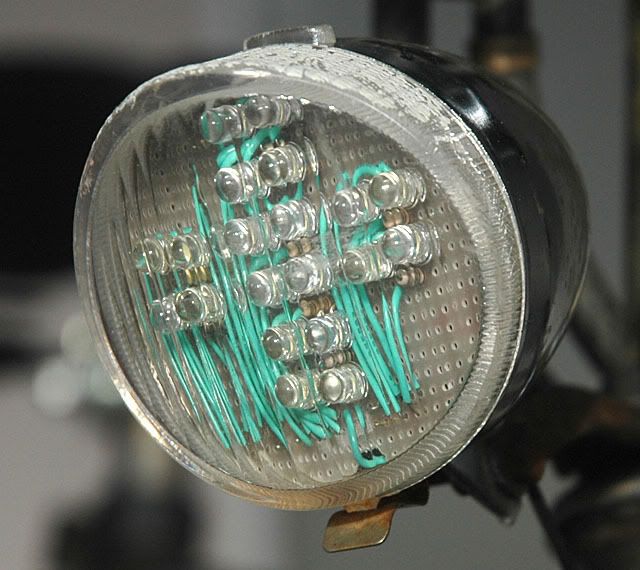

http://i66.photobucket.co...rlichting/voorlicht_1.jpg

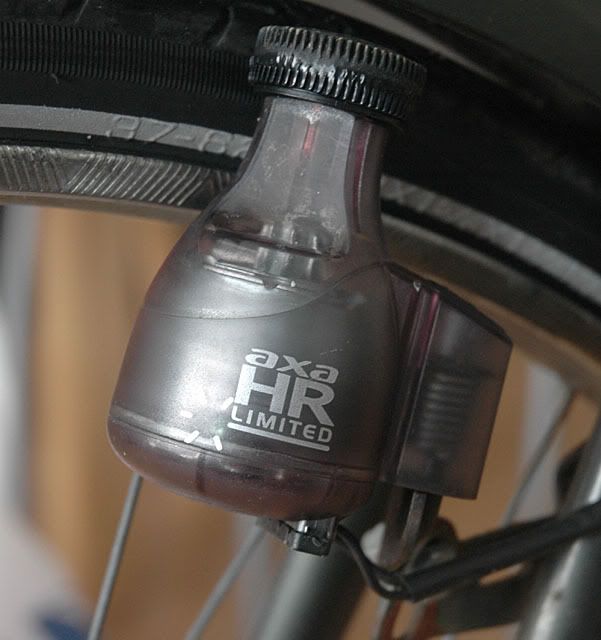

http://i66.photobucket.co...etsverlichting/dynamo.jpg

De schakeling is doodeenvoudig: in zowel het voorlicht als het achterlicht zijn de LEDs om-en-om gemonteerd: dus bij de ene fase van de wisselspanning brandt de ene helft van de LEDs, etc. Elke twee LEDs hebben één gezamenlijke voorschakelweerstand.

Het geheel ziet er misschien niet 'pro' uit, maar het werkt al jaren, behalve dat er al 4 witte LEDs stuk zijn. Ook in andere projectjes waarin ik witte LEDs van World-LED gebruikt heb gingen er vrij veel stuk, dus die koop ik daar niet meer.

[ Voor 8% gewijzigd door JeroenH op 20-07-2007 12:13 ]

[Verwijderd]

@ssj3gohan: Geen foto`s helaas Maar ik ben benieuwd wat jij gaat maken

@canong1: Dat is idd vrij simpel, wat voor weerstand heb je in het achterlicht gebruikt?

[ Voor 16% gewijzigd door Verwijderd op 20-07-2007 14:14 ]

[WFvN]

Ik ben ook maar weer eens aan het knutselen geweest aan m'n achterlicht.
M'n achterlicht werkte verder probleemloos maar ik heb al 2x iemand geholpen om een remlicht in z'n fiets te bouwen (fiets met accu overigens) en voor mezelf had ik het ook al in de planning maar daar is al 2 jaar niets van gekomen. Maar nu gaat het toch gebeuren. Het wordt een achterlicht met 2 1W rode Luxeons. De functies die het krijgt:

Gewone achterlichtfunctie op 50 mA
Gedimde achterlichtfunctie voor rijden in groepsverband op 20 mA
Mistachterlicht op 100 mA
Remlicht op 180 mA

Het schema wat ik heb gebakken voor deze situatie:



De 2 Luxeons zitten onder een hoek van 90 graden met elkaar gemonteerd zodat ze beiden naar schuin achteren gericht staan.



Met smeltlijm heb ik het glaasje van het achterlicht wat diffuser gemaakt:



Het printje wat erbij hoort:



Morgen ga ik hem inbouwen.

[edit]
Het resultaat:

[ Voor 3% gewijzigd door WFvN op 15-10-2007 20:47 ]
