Mjaah, tijd voor een nieuwe casemod! Ik loop al een tijdje met het idee zo'n ammo powerup uit Quake 3 Arena als case te maken als media center. Waarom? Quake 3 blijft één van m'n favo spellen, waarbij de rocket launcher ook m'n favo wapen is. Ik heb geen zin in lange namen zoals "Rocket Ammo Powerup" ofzo, dus we gaan voor een simpele combinatie van "rocket" en "ammo box".. oftewel r0ckb0x! Lekker simpel met een vleugje l33t. De kleur rood verwijst ook naar ATI, waar stiekem mijn voorkeur naar uit gaat. Hieronder zie je het lijstje hardware wat erin moet komen.. Moet alles nog aanschaffen, mocht iemand iets willen sponsoren, be my guest.

Processor: AMD Athlon 64 3500+
Moederbord: GigaByte MA69VM-S2 (µATX)
CPU-koeling: Thermaltake Ruby Orb
Geheugen: G.E.I.L. 1GB DDR2-533 (2x 512 - dual channel)
Videokaarten: ATI All-In-Wonder X800 (hevig naar opzoek!!)
GPU-koeling: waarschijnlijk stock, anders een ATI Silencer 1
Hardeschijf: Seagate Barracuda 200 GB
DVD-speler: een slot-in, slimline, suggesties zijn welkom

Mijn SketchUp tekening:



De case wordt niet precies hetzelfde zoals in het spel. De zijkanten vind ik een beetje te ingewikkeld/raar, daarom heb ik er iets simpelers van gemaakt. Aan één zijkant komt een 80x80mm koeler. Onder het moerderbord komt de slot-in DVD-speler en een hardeschijf. De hardeschijf wordt gekoeld door twee 40x40 koelertjes aan de onderkant/zijkant. Onder het moederbord komt ook nog een 200 Watt voeding uit een Shuttle SN41G2. (Het wordt nog druk daar )

Het materiaal dat ik ga gebruiken is MDF met een dikte van 4 mm. Mijn digitale camera is kapot, dus ik heb momenteel die van m'n broertje geleend. Iedereen weet hoe instabiel broertjes kunnen zijn dus wie weet komt hij hem binnenkort weer opeisen (zelfs even snel een foto schieten is dan teveel gevraagd)

De (ondertussen geslachte) plaat MDF!


Dit is het gereedschap dat ik op het moment ga gebruiken. We zien hier een FERM dremel tool, een figuurzaag, een vijl en een stuk schuurpapier. Ik ben vergeten de gewone zaag erop te zetten!



Ik heb het een en ander afgetekend, waarna ik de voorkant en achterkant heb uitgezaagd met een gewone zaag. De binnenkant van de voorkant heb ik met een figuurzaag gedaan (eerst gaatje boren enzo jeweettoch ).Hieronder zie je de ongeschuurde delen.



Leuk, accu van je camera op en de oplader is kwijt Hierna dus wat z-kwaliteit foto's gemaakt met een mobiel. Ik heb de randen met de vijl wat minder ruw gemaakt, vervolgens met schuurpapier glad afgeschuurd.



Toen maar de zijkant te ingewikkeld afgetekend, en de zaag erin gezet!



De grote delen heb ik met de gewone zaag gezaagd, de rest met een figuurzaag.



Ik heb een gaatje geboord, figuurzaag erdoorheen, en whop! Daar komt straks een 80x80mm fan achter



Tot zover de rockbox. Binnenkort meer!

Update 2;
Verwijderd in "[CiP] r0ckb0x"

[ Voor 12% gewijzigd door Verwijderd op 06-06-2007 00:50 . Reden: foto's ]

[naftebakje]

Zo, bij deze heb je toestemming, het ziet er niet alleen erg mooi uit maar je kan het ook nog eens goed uitleggen

[TERW_DAN]

Gaaf idee en van wat ik ervan zie al best mooi afgewerkt. Voor wat betreft de hardware, een slot in speler moet je idd wel als slimline kopen, normale drives zijn eigenlijk niet meer te vinden (ik ben blij dat ik nog een pioneer 106 op de kop heb kunnen tikken voor mijn casemod).
Er staan momenteel maar 3 van die drives in de PW: http://tweakers.net/price...riceMin=0&priceMax=&land=
mijn voorkeur zou uitgaan naar Plextor, waarschijnlijk omdat dat merk me altijd goed is bevallen en ik niet zo te spreken ben over lite-on.

Wat gaan trouwens de afmetingen ongeveer worden van dit ding?

[Phalox]

Zou je niet gaan voor een AM2 mobo + een dualcore cpu. Tegenwoordig zijn die niet veel duurder dan wat jij erin wilt steken Als je er vista op wilt steken verbuikt dat al de helft vn heel je systeem

Het ziet er veelbelovend uit, maar het lijkt wel klein.. staat stoer! Handig voor lan partys

[Verwijderd]

naftebakje schreef op maandag 30 april 2007 @ 09:54:
Zo, bij deze heb je toestemming, het ziet er niet alleen erg mooi uit maar je kan het ook nog eens goed uitleggen

Wat bedoel je daarmee?

Ziet er goed uit

[ Voor 4% gewijzigd door Verwijderd op 30-04-2007 10:11 ]

[Seers]

4mm MDF? Hoe lijm je het dan in hemelsnaam aan elkaar? Als je er dan een klem opzet trekt ie helemaal krom. Of was je een andere constructiemethode van plan?

Het ziet er wel heel gaaf uit zo. Ik wil ook nog eens een houten case maken, maar dan wel met een hele andere insteek. 18 of 22mm MDF met allemaal tropisch hardhouten soorten erop

Hoe ga je dan fannetje doen trouwens? Lijmen en de hoekjes erafzagen?

[PsYkOfOoL]

Verwijderd schreef op maandag 30 april 2007 @ 10:10:
[...]

Wat bedoel je daarmee?

Ziet er goed uit

Denk dat hij bedoelt dat het een duidelijk ontwerp is aangezien het zo goed is voorbereid.

Ziet er meteen al mooi en zeer goed afgewerkt uit! Ben benieuwd hoe hij uiteindelijk wordt!

[ Voor 31% gewijzigd door PsYkOfOoL op 30-04-2007 10:22 ]

[Verwijderd]

Bedankt voor de reacties

@Terw_Dan:
Ik heb een normale Pioneer slot drive op de kop weten te tikken voor €10. Maargoed 5 minuten daarna realiseerde ik me dat dat toch niet ging passen
De case is 31 cm lang, 26 cm breed en 22 cm hoog.

@tokesnugerd:
Het is een AM2 mobo Ik zou er wel een iets exotischere processor in willen steken, maar mijn budget is redelijk krap. Daarnaast heb ik een X2 4200+ in mijn gewone 'rig', deze casemod wordt slechts een media center. (mocht ik later willen upgraden dan kan dat altijd nog )

@Seers:
Ik wilde zowel lijm gebruiken als metalen beugeltjes aan de binnenkant maken waarop ik de platen schroef. Kan je misschien wat meer vertellen over dat krom trekken?
De fan aan de zijkant wil ik erop schroeven (aan de binnenkant he ) En jup, de bovenste twee hoekjes gaan eraf De schroeven, die aan de buitenkant zitten, ga ik verzinken waarna ik de gaten opvul met MDF vuller, geweldig spul!

[Verwijderd]

Deze ga ik zeker volgen! Ziet er nu al goed uit, denk dat dit echt een mooie case gaat worden, ook nog is heerlijk klein.

[TERW_DAN]

Verwijderd schreef op maandag 30 april 2007 @ 10:42:
Bedankt voor de reacties

@Terw_Dan:
Ik heb een normale Pioneer slot drive op de kop weten te tikken voor €10. Maargoed 5 minuten daarna realiseerde ik me dat dat toch niet ging passen
De case is 31 cm lang, 26 cm breed en 22 cm hoog.

Die pioneer krengen zijn vrij groot idd, zeker als de afmetingen van de kast vrij beperkt zijn
_{mocht je die slot in drive kwijt willen... ik kan hem nog wel goed gebruiken}

[Seers]

Verwijderd schreef op maandag 30 april 2007 @ 10:42:Ik wilde zowel lijm gebruiken als metalen beugeltjes aan de binnenkant maken waarop ik de platen schroef. Kan je misschien wat meer vertellen over dat krom trekken?
De fan aan de zijkant wil ik erop schroeven (aan de binnenkant he ) En jup, de bovenste twee hoekjes gaan eraf De schroeven, die aan de buitenkant zitten, ga ik verzinken waarna ik de gaten opvul met MDF vuller, geweldig spul!

Ik bedoel, dat als je dit probeert, dat je 4mm MDF het dan niet houd.



Schroeven zou ik zelf niet doen, alleen maar lijmen, of de schroeven benadrukken door inbusjes te nemen bijvoorbeeld.

Met bruislijm krijg je het metaal ook wel aan het hout.

[Ultraman]

Rode Rocket Ammo is made of God and Win.
Ik zal deze dus lekker volgen

Gaat die 200W Shuttle voeding genoeg zijn voor deze bak eigenlijk? Een 3500+ > en een X800 lusten wel wat sap geloof ik.

[TheZeroorez]

Een 3500+ heb je al van 45W, en die mATX borden ervoor zijn vrij zuinig. Verder komt er maar één schijf in, en waarschijnlijk een DVD-speler uit een laptop (=zuinig).

EDIT: Het zal wel krap worden ja, ik hoop dat die voeding een beetje goede 12v lijn heeft. Het is vooral die X800 die er wel pap van lust. Kun je niet beter voor een nieuwere kaart uit een lagere serie gaan?

@onder: Er zijn koelers die 2x zo dun zijn als 'normale', die zitten vaak in voedingen enzo.

[ Voor 90% gewijzigd door TheZeroorez op 30-04-2007 11:55 ]

[Pinjataaa]

Leuke mod!
Maar hoe ga je die 80mm koeler aan de zijkant monteren? Komen de hoeken van de koeler er dan niet uit steken??

[DamadmOO]

Verwijderd schreef op maandag 30 april 2007 @ 10:42:@Seers:
Ik wilde zowel lijm gebruiken als metalen beugeltjes aan de binnenkant maken waarop ik de platen schroef. Kan je misschien wat meer vertellen over dat krom trekken?
De fan aan de zijkant wil ik erop schroeven (aan de binnenkant he ) En jup, de bovenste twee hoekjes gaan eraf De schroeven, die aan de buitenkant zitten, ga ik verzinken waarna ik de gaten opvul met MDF vuller, geweldig spul!

[sky-]

offtopic:
Rockbox heeft zeker wat met Multimedia te maken btw, het is een "Besturingssysteem" voor bijv iPods, iRivers etc.. : http://www.rockbox.org/ Ik draai het zelf ook namelijk.

Leuke mod.

[ThinkPad]

Vet idee man!
Ik hoop dat de uitwerking er net zo uit komt te zien als de schetsen !

[Pinjataaa]

DamadmOO schreef op maandag 30 april 2007 @ 12:07:
[...]

Excuses, heb er dus overheen gelezen

[Oguz286]

Dit is een heel erg leuk idee! Deze ga ik zeker volgen want de schetsen alleen al zien er heel netjes uit

* Oguz286 bookmarkt

[Phalox]

Als je die CPU koopt, vraag dan zeker naar de laagst verbruikende.. want die krijg je standaard toch niet mee hoor
Hopelijk past alles erin! ik volg deze mod

[Huig]

Is deze x800 niet wat voor je?

[TommyGun]

Leuk idee inderdaad, en zo te zien komt dat wel goed!

Succes ermee

[Koenzie]

hmmm ben erg benieuwd hoe dit gaat worden, ziet er super uit iig

[wsLy]

Hmm best wel een origineel idee imo .

Als het goed wordt uitgewerkt kan dit nog eens een vette case worden .

Good luck!

[NoepZor]

Haha wat een idee hoop dat het wat wordt lijkt mij zo wel

[Verwijderd]

Deze ga ik zeker volgen (net als alle andere casemods van iedereen)
Veel succes.

[TheTMC]

Quake 3... die goede oude tijd...
Deze ga ik zeker in de gaten houden, ben benieuwd

[wasted247]

Wat een stilte ondertussen hier...

Vette Mod, ben wel benieuwd hoever je nu bent!

[Verwijderd]

ik ben hier pas geregistreerd maar bezoek de /22 al wel een tijdje

hoe zit het met deze? ben wel erg benieuwd, zag er veelbelovend uit

[chukkepukke]

Ziet er leuk uit, wel een krap bakje denk ik...

[Maarten-NForce]

Deze mod valt me nu pas op, maar als ik de plannen bekijk, gaat hij er gelikt uitzien
Succes voor zover 't nog nodig is

[Verwijderd]

Zooo dat is alweer een tijdje geleden! Examens achter de rug enzo Ik moet (waarschijnlijk) nog herexamen doen, en volgende week toelatingsexamen. Maar tussendoor heb ik nog eventjes tijd kunnen vinden!

Ik heb niet heel veel gedaan, maar het lijkt er al wat meer op. Ik heb hoekjes (hoe heten die dingen?!) gehaald om de mdf onderdelen aan elkaar te bevestigen. Met m'n dremel-kloon heb ik gaatjes geboord voor de boutjes. Boutje erdoor, hoekje erover, moertje erop. Simpel toch?
(Ik moet nog andere boutjes vinden, deze zijn niet zo mooi

Nu nog even tijd maken om de andere mdf onderdelen te zagen.. Anyway, foto's!

Zo heb ik het bevestigd;


Hier zie je de voorkant/zijkant en achterkant..


En hier vanaf de andere kant...


EN vanaf de achterkant!


Hier zie je het moederbord, processor(koeler). De cd-drive onder het moederbord is slechts om aan te geven hoe hoog het moederbord komt te zitten.


Omdat ik niet helemaal tevreden ben met deze zijkant heb hier nog geen moeite voor gedaan om deze te bevestigen. Toch maar even neergezet voor de foto!


Hopelijk tot snel!

[ Voor 4% gewijzigd door Verwijderd op 05-06-2007 21:40 . Reden: check images ]

[Proto]

Erg leuk idee, geniaal gebruik van overtollige hardware ook _{(vga convertertje)}

Ben benieuwd naar het uiteindelijke resultaat, succes!

[Verwijderd]

Stukje bij beetje komt er hier en daar wat bij..

[Peeetr]

Ziet er goed uit man! Ga zo door, ben helaas een stuk minder goed in praktijk. Ik kan alles mooi verzinnen, maar het komt er dan uiteindelijk superlelijk uit. Net als bij surprises bij sinterklaas -.-

[PsYkOfOoL]

Blijven oefenen!

[TERW_DAN]

Oeh, gaaf, hij begint nu echt vorm te krijgen. Ben benieuwd naar het eindresultaat ervan, maar het wordt zo te zien een leuk doosje

[TEAMIKKE]

Ik vind die schroeven wel wat minder. Even verzinken oid. Voor de rest ziet het er wel goed uit.

[Verwijderd]

Ik heb de voeding binnen, wat een klein ding. (200 Watt uit n Shuttle XPC, € 20)
Meteen maar even getest natuurlijk, hij werkt perfect en nog stil ook.

[ Voor 6% gewijzigd door Verwijderd op 16-06-2007 12:38 . Reden: check images ]

[chukkepukke]

Leuk voedinkje en prachtige proc. koeler

[Renegade!]

Begint er al leuk uit te zien Ben benieuwd hoe hij er uit zal zien wanneer hij klaar is.

[Phalox]

Wat een gigantisch hand haha, grapjeee

Als je hiermee naar een lan gaat, toch wel suc6 verzekerd! het is compact, dus pak je het snel eventjes mee he

Veel suc6, ik kijk uit naar het resultaat

[Verwijderd]

TEAMIKKE schreef op zaterdag 16 juni 2007 @ 12:35:
Ik vind die schroeven wel wat minder. Even verzinken oid. Voor de rest ziet het er wel goed uit.

Mja, helemaal schroefloos zou ik stiekem ook het mooist vinden. Jammer dat ik ze echt niet kan missen voor de stevigheid. Lijmen kan, maar met een oppervlakte rand van 4mm valt dat na een stootje zo uitelkaar. De schroeven verzinken vind ik ook niet echt een optie. Vind ik net zo'n poging-tot wegwerken van iets. Gewoon zo boutjes vind ik er ook wel ruig uitzien. En dat mag best, het immers rocket ammo!

[TEAMIKKE]

Verzinken is een heel nette oplossing hoor Beetje plamuur erover en je ziet er niks meer van.

[brinkdinges]

Koop dan mooie boutjes, of ga verzinken Als je het verzinkt en daarbij goed oplet dat ze allemaal even diep liggen wordt het het beste. Met plamuur is het zo definitief

[Verwijderd]

Oke ik zal toch eens gaan kijken dan

[Andros]

tokesnugerd schreef op zaterdag 16 juni 2007 @ 17:14:
Wat een gigantisch hand haha, grapjeee

Als je hiermee naar een lan gaat, toch wel suc6 verzekerd! het is compact, dus pak je het snel eventjes mee he

Veel suc6, ik kijk uit naar het resultaat

Even ter info, Djedditt is een ukkie dus ga er maar vanuit dat die voeding echt klein is

[Verwijderd]

Toch maar jullie raad opgevolgd en gaan verzinken (komt plamuur overheen). Even een shotje hoe het er nu bijstaat;



edit; lees onderstaande reactie

[ Voor 23% gewijzigd door Verwijderd op 19-06-2007 17:32 ]

[Ultraman]

Dankzij persoonlijke updates vol ik het nog steeds op de voet.
De combinatie van een keylock en powerbutton hoort gewoon bij een rocket launch

Ben benieuwd hoe ze er uit ziet nadat je der begespoten hebt

[Bulls]

1 tip als je hem gaat verven, doe het dan wel een beetje als de texture op de model, en niet egaal rood. dat zal een stuk mooier ogen imho.

verder ziet het er al erg leuk uit

[Godric]

Ziet er goed uit, het verzinken is mooier. Plamuur het wel weg met MDF plamuur ipv gewone. In gewone krijg je bij zulke grote gaten op een gegeven moment barstjes en dat ga je door je verf zien. Mdf plamuur schuur je ook mooier weg.

[Verwijderd]

Op pagina 1 zie je dat ik MDF vuller heb

Verwijderd in "[CiP] r0ckb0x"

[TEAMIKKE]

Goed gedaan!

[TERW_DAN]

Dat verzinken is inderdaad erg mooi gedaan, als je dat afwerkt ziet dat er wel heel erg strak uit ipv zichtbare boutjes.

[Godric]

Verwijderd schreef op dinsdag 19 juni 2007 @ 10:13:
Op pagina 1 zie je dat ik MDF vuller heb

Verwijderd in "[CiP] r0ckb0x"

Beter dubbelop dan lelijke verfscheurtjes .

[Verwijderd]

Weet iemand waar ik dit soort plastic/kunststof kan kopen? Zelfde materiaal als die plastic blisters, maar dan gewoon een los vel..

De 'window' heeft naturlijk een aparte vorm, en plexiglas in die vorm buigen lukt me nooit. In ieder geval niet precies om maat. Ik vond nog een stuk blister verpakking. Het blijkt dus stevig te zijn én lekker te buigen (behoudt zijn vorm ook goed).

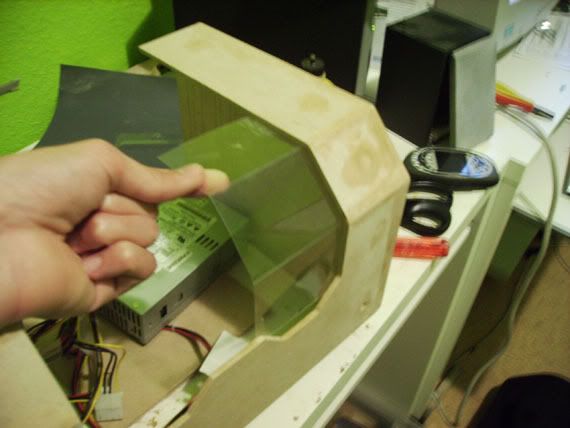

Hier even testje;


Zo'n soort verpakking..

[ Voor 51% gewijzigd door Verwijderd op 21-06-2007 00:46 ]

[tafkaw]

Wat je kan doen is 1 mm plexi ofzo nemen, dit kun je op dezelfde manier "knakken" als dat je bij de blisterverpakking gedaan hebt. Wat je ook zou kunnen proberen is overheadprojectorsheets, desnoods twee op elkaar. Misschien dat ze bij een hobbywinkel zoals Pipoos een geschikt materiaal verkopen.

[Verwijderd]

ik heb wel eens van dat soort spul in de plaatselijke modelbouwwinkel gevonden. Bij iets dergelijks zou je kunnen gaan kijken.

[Pin0]

Cool, ben wel benieuwd hoe je het logo gaat maken... want dat lijkt me nog het moeilijkst om dat goed te krijgen...

[TEAMIKKE]

Gr0wLiThE schreef op donderdag 21 juni 2007 @ 09:14:
Wat je kan doen is 1 mm plexi ofzo nemen, dit kun je op dezelfde manier "knakken" als dat je bij de blisterverpakking gedaan hebt. Wat je ook zou kunnen proberen is overheadprojectorsheets, desnoods twee op elkaar. Misschien dat ze bij een hobbywinkel zoals Pipoos een geschikt materiaal verkopen.

Plexie breekt gewoon. Dan moet je het echt buigen.

[Bulls]

je moet het met een fohn CQ verf afblazer verwarmen en dan om een mal heen vouwen. dan kun je zelfs 3mm plexi vouwen

[ Voor 17% gewijzigd door Bulls op 21-06-2007 11:39 ]

[sjolmers]

PLexi in een bak warm water leggen is m.i. veiliger dan met een föhn of een verfafbrander. Mocht je namelijk met een van de laatste 2 een fout maken, of te dicht bijkomen, dan bestaat de kans dat er verbrande of smeltplekken op je plexiglas komen.
Met een pan heet of kokend water heb je dat niet en ook dan kun je plexi goed vouwen.

Succes verder met de uitvoering, het begin ziet er goed uit!

[TERW_DAN]

Verwijderd schreef op donderdag 21 juni 2007 @ 00:28:
Weet iemand waar ik dit soort plastic/kunststof kan kopen? Zelfde materiaal als die plastic blisters, maar dan gewoon een los vel..

De 'window' heeft naturlijk een aparte vorm, en plexiglas in die vorm buigen lukt me nooit. In ieder geval niet precies om maat. Ik vond nog een stuk blister verpakking. Het blijkt dus stevig te zijn én lekker te buigen (behoudt zijn vorm ook goed).

Hier even testje;
[afbeelding]

Zo'n soort verpakking..
[afbeelding]

Probeer het anders eens bij een ROC of middelbare school met een technieklokaal ofzo. Vroeger hadden we daar een apparaat voor om plexi te buigen. Ging best goed met een plaatje van 3mm dik. Je kon gewoon het aantal graden instellen, ding erop leggen en buigen (werkte met een verwarmd draadje).
Zoiets zou perfect zijn voor wat jij ermee wilt doen (omdat je hele rechte lijnen kunt buigen).

[Verwijderd]

Het plexi buigen is niet echt een probleem, ik heb toegang to zo'n gloeidraad bak en zo'n ding om het aantal graden in te stellen en te buigen. Maar het moet écht een scherpe hoek zijn, geen 'ronde'. Al zit ik er 1 mm naast met buigen of graden dan gaat het al niet meer werken Het 'rocket' logo bovenop laat ik weg, in plaats daarvan wil ik het Quake 3 logo op de window 'graveren'. (In mijn geval aftapen en even schuren.. )

[Calamor]

Ziet er erg mooi uit.
Heb nog niet alles goed gelezen.

Waar heb je die voeding gehaalt?
Uit me server kwam een brand lucht (net voor dat ik ging slapen)
En zoek nog een hele stille goedkope voeding.
De PC was toen van de aldi een P3 900MHz (met de zijkant open hoorde hij haast niet) verlaagt naar 600MHz.
Heb nu een andere voeding maar die hoor je echt heel goed.

[Godric]

Verwijderd schreef op donderdag 21 juni 2007 @ 12:31:
Maar het moet écht een scherpe hoek zijn, geen 'ronde'.

Dan zal je inderdaad alleen dun materiaal kunnen gebruiken als je wilt gaan buigen. Wat je wel kan doen is het plexi op de juiste hoek verzagen en weer verlijmen. Dat is echter wel een lastig klusje. Is het een 45 graden hoek? Die zit wel op de meeste decoupeerzagen, mooiste is een zaagtafel gebruiken.

Voor dat dunne plastic zou ik eens gaan goudengidsen, misschien zit er ergens een verpakkingsbedrijf in de buurt waar je binnen kan stappen.

[Verwijderd]

Calamor schreef op donderdag 21 juni 2007 @ 13:02:
Ziet er erg mooi uit.
Heb nog niet alles goed gelezen.

Waar heb je die voeding gehaalt?
Uit me server kwam een brand lucht (net voor dat ik ging slapen)
En zoek nog een hele stille goedkope voeding.
De PC was toen van de aldi een P3 900MHz (met de zijkant open hoorde hij haast niet) verlaagt naar 600MHz.
Heb nu een andere voeding maar die hoor je echt heel goed.

Van Ebay voor € 20,- Hier eentje van 220 watt voor € 30:
http://cgi.ebay.nl/Shuttl...32303QQrdZ1QQcmdZViewItem

[ Voor 20% gewijzigd door Verwijderd op 21-06-2007 14:25 ]

[Verwijderd]

Ik heb een stuk uit de achterkant gezaagd om plaats te maken voor de voeding. Nu alleen het IO panel en eventueel de PCI sloten nog. (Ik gebruik er geen dus die kan ik weglaten.) Het moederbord komt op blokjes te liggen die aan de zijkant worden bevestigd. Vervolgens laat ik een pin door het mobo/blokje aan de zijkant zakken zodat het moederbord niet verschuift.







Is dit een beetje duidelijk?

[Demo]

Duidelijk. Maar ben je niet bang dat het mobo gaat doorhangen op die manier?

[Verwijderd]

Ik heb er wel aan gedacht, en nee, eigenlijk niet. Het is een mATX moederbord dus zo groot is hij niet. (Buigt ook minder makkelijk door dus) Hij buigt eigenlijk helemaal niet, zelfs met die big-ass processor koeler erop Het ligt er ook maar net aan hoe groot ik de blokjes aan de zijkant maak. Ik denk 1 cm ofzo. Maar ga er maar vanuit dat het geen problemen gaat opleveren!

[Demo]

Ik weet niet of je bij een mATX-bord uberhaupt nog extra bevestigingspunten hebt in het midden van het bord? Ik bedenk me ineens dat bij een full-size ATX-bord de middelste en de achterste bevestigingsgaten redelijk dicht bij elkaar zitten, dus als je mATX bord smaller (minder hoog is ie sowieso) is en alleen maar 4 bevestigingsgaten op de hoeken heeft dan maakt het natuurlijk niets uit. Bij nader inzien zal het risico op doorhangen bij een mATX-bord inderdaad wel erg klein zijn.

[TERW_DAN]

Desnoods maak je een klein blokje in het midden waar je het mobo op laat steunen (dit hoef je dan niet eens aan het mobo vast te maken). Dat heb ik in m'n TRmod ook gedaan, anders zakte het mobo aardig door.

[Verwijderd]

ff deze terug vanonder het stof halen

Geen vorderingen meer gemaakt?

Ik hoop dat het project niet stilgelegd is, ik vond 'm heeerlijk!
