[Toetsenbord-Mod] Mod Je Toetsenbord

[Wouzziej]

k verveelde me en dacht...kom..laat ik eens iets modden..
na hevig brainstormen was besloten dat m'n toetsenbord aan de beurt was.
dus ik ging naar de plaatselijke electroboer en kocht 30 groene ledjes incl weerstandjes.
thuis aangekomen toetsenbord opengamaakt. alle toetsen eruit gehaald, en gaten geboord.
ledjes erin gedaan, en na 3 uurtjes solderen werkt het wonder boven wonder ook nog:)


Hier het toetsenbord in kwestie en het vervangende toetsenbord

Hier een aantal onderdelen+ telefoon(vergeten hem uit de weg te halen)

Foto met de geboorde gaten en de ledjes erin gestop

Hier de achterkant

Tijdens het solderen even een kiekje gemaakt...

Hier zonder toetsen en met licht:P

Met toetsen en met flits

En het eindresultaat zonder flitser.


Binnenkort is m'n muis aan de beurt....

[lemming_nl]

ziet er wel aardig uit. jammer dat je niet echt een soort 'glow' effect krijgt zodat alles rond je toetsen oplicht

[nuclear waste]

Wat is er mis met [rml][ CM] Het "Post hier je kleine mods" topic - Deel 9[/rml] ?

Verder is het nogal veel werk in vergelijking met het resultaat imho. Leds zijn veel moeilijker om het 'glow' effect te krijgen dan glowwire.

[ Voor 8% gewijzigd door nuclear waste op 21-01-2005 23:12 ]

[Tarin]

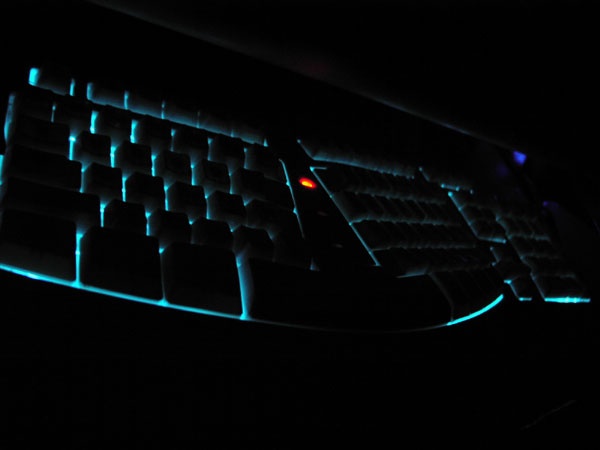

Ja, zo werkt glowire toch iets beter .

Maar ongetwijfeld was je hier minder dan die €25 die de grap mij gekost heeft voor kwijt.

[Wouzziej]

In totaal was ik 5,25 euro kwijt voor de ledjes en de weerstandjes

idd minder gloeieffect..maarjah...een ideetje voor mn volgende toetsenbord-mod...een 10cm ccfl inbouwen

[Gnuitenjong]

Glow effect met leds is vrij lastig. Ik heb het met 5 blauwe leds gedaan:
http://img.photobucket.co...enjong/PICT0438_thumb.jpg

[RubenJ]

Tarin schreef op vrijdag 21 januari 2005 @ 23:25:
Ja, zo werkt glowire toch iets beter .
[afbeelding]
Maar ongetwijfeld was je hier minder dan die €25 die de grap mij gekost heeft voor kwijt.

Heb je toevallig je glowire boven op die lichtdoorzichtige plastik plaat gelegd?
Ik heb (volgens mij) het zelfde tobo (Ms natural keyboard ZONDER internet key's)
en heb er ook een blauwe glowire doorheenliggen maar dan onder die plaat waardoor die niet zo helder/fel is, hij lijkt verdacht veel op mijn mobo, mede omdat ik mijn num/caps - lock led's ook vervangen heb door rode

[Bloodhoundje]

Ik heb ook glowwire onder me bord liggen ik zal zo ff foto posten

[Tarin]

Duivenseboy schreef op zaterdag 22 januari 2005 @ 01:53:
[...]


Heb je toevallig je glowire boven op die lichtdoorzichtige plastik plaat gelegd?
Ik heb (volgens mij) het zelfde tobo (Ms natural keyboard ZONDER internet key's)
en heb er ook een blauwe glowire doorheenliggen maar dan onder die plaat waardoor die niet zo helder/fel is, hij lijkt verdacht veel op mijn mobo, mede omdat ik mijn num/caps - lock led's ook vervangen heb door rode

Is inderdaad de standaard (MS Natural Elite PS/2 zonder extra meuk whatsoever); als ik met het goed herinner (operatie is ook alweer 2 jaar geleden ) zat het ongeveer zo in elkaar:
-achterplaat
-dubbel (?) vel met elektroden
- 'zacht' rubber-achtig-doorzichtig doordrukvel (om de toetsaanslagen te registreren)
- 3 plaatjes (voor ieder gedeelte (qwert, yuiop[] en numpad)
- bovenkant

En dan heb ik de boel aan de bovenkant 3 plaatjes vastgemaakt met dubbelzijdig tapijtplakband (hej, ik had ook niets anders in de buurt zo, en het plakt heel redelijk ).

In het 'echt' gloeit het overigens inderdaad een stuk minder, maar als het donker in m'n kamer is (alleen monitor en bureaulamp aan) zie je het effect nog wel aardig. Niet de meest nuttige mod dus; ik denk dat je met strategisch geplaatste felle LEDs en een plexi frame een stuk verder komt. Maar da's nog meer werk (wel een leuke uitdaging though).

[ Voor 16% gewijzigd door Tarin op 22-01-2005 10:36 ]

[Verwijderd]

1 tip:) glow wire en wireless keyboard no go.. whehe hier alles geprobeerd maar dan is keyb zo dood als maar kan met gstring aan en uit doet ie het wel:)

[thon]

mijn toetsenbord modje

[kram335]

Glowwire is idd wat mooier als leds vind ik... Nu is dit natuurlijk mijn mening, en moet ik het wel zeggen, omdat ik het bij m'n eigen tobo heb gedaan met glowwire ipv leds, en dan moet ik natuurlijk niet afkraken...

Enigste minpuntje van de glowwire is dat ie eigenlijk 30 cm of zo te kort zijn, om het hele toetsenbord mooi te verlichten van onderen. (in mijn geval dan) 2 glowwires zijn weer teveel, en passen er niet helemaal in volgens mij....






Let niet op de rode gloed van de laatste foto, dat komt door de PC zelf.

[Verwijderd]

Waar kan je zo'n lichtdraad kopen, lijkt mij ok wel intressant

[lowfi]

[Verwijderd]

Oja, en hoe sluit je zo'n draad aan?

[kram335]

Low-Fi schreef op zaterdag 22 januari 2005 @ 14:02:

plaatje

Is deze zelf gemod? Of gewoon een standaard tobo met verlichting? Als ie zelf gedaan is, is het echt een puik staaltje werk! Ziet er goed uit!

[Verwijderd]

kram335 schreef op zaterdag 22 januari 2005 @ 19:18:
[...]


Is deze zelf gemod? Of gewoon een standaard tobo met verlichting? Als ie zelf gedaan is, is het echt een puik staaltje werk! Ziet er goed uit!

Kram, waar heb jij die verlichtingsdraad gekocht

[Wouzziej]

Low-Fi schreef op zaterdag 22 januari 2005 @ 14:02:
[afbeelding]

dude welk tobo heb jij?
die moet ik hebben:D

[SpamLame]

kram335 schreef op zaterdag 22 januari 2005 @ 19:18:
[...]


Is deze zelf gemod? Of gewoon een standaard tobo met verlichting? Als ie zelf gedaan is, is het echt een puik staaltje werk! Ziet er goed uit!

Helaas, std Apple Powerbook tobo met backlight.
Vind je terug op de topmodellen van 15"17"serie

[Verwijderd]

Zal niet uit Nederland komen aangezien er wat toetsen heel anders zitten en op de plek v/d # een engelse pond staat.

[lowfi]

Tis idd van een powerbook... en nog niet eens de mijne. Bij gebrek aan digitale camera maar even plaatje van iemand anders geleend

Werkt iig erg prettig

[SyS_ErroR]

SpamLame schreef op zaterdag 22 januari 2005 @ 19:29:
[...]


Helaas, std Apple Powerbook tobo met backlight.
Vind je terug op de topmodellen van 15"17"serie

is onder andere bovenaan te zien.. daar zie je knoppen voor geluid, contrast, eject.. etc..

_{Apple ownt}

[Wouzziej]

Damned...dan maar op zoek naar een look-a-like

[Verwijderd]

Als je nou heel erg lui bent,

koop je zoiets :



of de nieuwe :



maar die glowwire ziet er wel lekker uit

[ Voor 10% gewijzigd door Verwijderd op 22-01-2005 19:48 ]

[RubenJ]

Tarin schreef op zaterdag 22 januari 2005 @ 10:35:
[...]
Is inderdaad de standaard (MS Natural Elite PS/2 zonder extra meuk whatsoever); als ik met het goed herinner (operatie is ook alweer 2 jaar geleden ) zat het ongeveer zo in elkaar:
-achterplaat
-dubbel (?) vel met elektroden
- 'zacht' rubber-achtig-doorzichtig doordrukvel (om de toetsaanslagen te registreren)
- 3 plaatjes (voor ieder gedeelte (qwert, yuiop[] en numpad)
- bovenkant

zo zat het inderdaad, ik heb mijne zojuist nog even uit elkaar gehaald.
ik heb alleen de glowire aan de achterkant van die 3 plaatjes zitten waardoor de glow nog minder is maar waardoor deze ook niet vervelend is als die aan is
Pics !

in het donker met glowire aan


achterkant


achterkant er af (banen vellen)


"aanslag rubber"


de 3 platen met de glowire er op (gelijmd met sec lijm )


numpad plaat omgedraaid (beetje slechte foto )

enigste nadeel van dit toetsenbord is dat ik hem nergens meer kan vinden wil er graag nog een paar, deze begint al "oud" te worden, en heeft al een paar keer de punt van de soldeerbout gevoeld

[Verwijderd]

als je een te kort vind en 2 te lang, is dit dan niet een optie?
http://www.bit-tech.net/article/59/

[TERW_DAN]

Verwijderd schreef op zondag 23 januari 2005 @ 01:07:
als je een te kort vind en 2 te lang, is dit dan niet een optie?
http://www.bit-tech.net/article/59/

de glowwire gewoon afknippen op de gewenste lengte lijkt mij een veel makkelijkere optie.
Ik heb het hier namelijk ook gedaan met een keyboard.
Draadje langs de PS/2 kabel naar een inverter die achter in mijn voeding hangt en klaar.

[Verwijderd]

Duivenseboy schreef op zaterdag 22 januari 2005 @ 20:29:
[...]

enigste nadeel van dit toetsenbord is dat ik hem nergens meer kan vinden wil er graag nog een paar, deze begint al "oud" te worden, en heeft al een paar keer de punt van de soldeerbout gevoeld

Logitech heeft ook nog zulke toetsenborden, iig draadloze toestenborden:

EDIT: inderdaad alleen draadloos
http://www.logitech.com/i...,CRID=2162,CONTENTID=6012

[ Voor 57% gewijzigd door Verwijderd op 23-01-2005 13:23 ]

[RubenJ]

Verwijderd schreef op zondag 23 januari 2005 @ 13:20:
Logitech heeft ook nog zulke toetsenborden, iig draadloze toestenborden:

EDIT: inderdaad alleen draadloos
http://www.logitech.com/i...,CRID=2162,CONTENTID=6012

[zeurmodus]
maar daar zitten wel van die zogenaamde "internetkeys' op, het is een desktop set, ik heb al een logitech muis (trackball) en hij is draadloos
wil gewoon tobo met draad zonder extra knoppen
[/zeurmodus]

[ixl85]

mhh
vraagje voor de mensen met glowwires...
ziet er allemaal wel heel vet uit, maar hoe krijgen die dingen stroom?

[TERW_DAN]

ixl85 schreef op maandag 24 januari 2005 @ 14:04:
mhh
vraagje voor de mensen met glowwires...
ziet er allemaal wel heel vet uit, maar hoe krijgen die dingen stroom?

mijn glowwire kreeg hem vanuit een inverter waar je 2 batterijen in kon doen, schoot totaal niet op dus.
Nu heb ik een inverter aan een molex hangen die hem voedt. Die vrot ik achterin mijn voeding en klaar is Terw_Dan.

om de PS/2 poort ermee te belasten vond ik wat te gevaarlijk, anders had ik daar de 5V lijn van afgetapt.

[ixl85]

Terw_Dan schreef op maandag 24 januari 2005 @ 14:37:
[...]


mijn glowwire kreeg hem vanuit een inverter waar je 2 batterijen in kon doen, schoot totaal niet op dus.
Nu heb ik een inverter aan een molex hangen die hem voedt. Die vrot ik achterin mijn voeding en klaar is Terw_Dan.

om de PS/2 poort ermee te belasten vond ik wat te gevaarlijk, anders had ik daar de 5V lijn van afgetapt.

heheh... ja maar volgensmij is terw_dan een geavanceerd modder...
* ixl85 heeft niet veel ervaring met electrische dingen... ben meer van de silent cooling en de "niet electrische mod afdeling"..... zou niet eens weten hoe ik een los ledje aan moet sluiten
Als ik een glowwire in mn tobo gooi (is een USB toetsenbord)... wat is dan het beste om te doen (hoe moet je die inverter dan bijv aan een molex hangen... (ben niet bang om het te proberen hoor))

[ Voor 13% gewijzigd door ixl85 op 24-01-2005 14:43 ]

[HeepH]

gewoon goede draadjes aan de goede draadjes, dus de 2 (Waarschijnlijk 2) draadjes die dan uit je glowwire kastje komen langs je kabel van je toetsenbord leiden, en die dan aan de juiste draadjes van je voeding doen, klaar is .... wie dan ook.

offtopic:
terw dan : Wie vliegtuigschroef voorvallen voor wisselexemplaar ?

[ Voor 17% gewijzigd door HeepH op 24-01-2005 17:00 ]

[ToolkiT]

Coole mods, maar om mijn draadloze TB nou weer met een draadje aan de PC te hangen gaat me wat te ver..

Zijn er ook (kleine) op batterij gebaseerde oplossingen?

[DoD Cerberus]

ToolkiT schreef op dinsdag 25 januari 2005 @ 16:30:
Coole mods, maar om mijn draadloze TB nou weer met een draadje aan de PC te hangen gaat me wat te ver..

Zijn er ook (kleine) op batterij gebaseerde oplossingen?

lezen is ook een vak:

Terw_Dan schreef op maandag 24 januari 2005 @ 14:37:
[...]


mijn glowwire kreeg hem vanuit een inverter waar je 2 batterijen in kon doen, schoot totaal niet op dus.
Nu heb ik een inverter aan een molex hangen die hem voedt. Die vrot ik achterin mijn voeding en klaar is Terw_Dan.

om de PS/2 poort ermee te belasten vond ik wat te gevaarlijk, anders had ik daar de 5V lijn van afgetapt.

[ixl85]

HeefStan schreef op maandag 24 januari 2005 @ 16:58:
gewoon goede draadjes aan de goede draadjes, dus de 2 (Waarschijnlijk 2) draadjes die dan uit je glowwire kastje komen langs je kabel van je toetsenbord leiden, en die dan aan de juiste draadjes van je voeding doen, klaar is .... wie dan ook.

offtopic:
terw dan : Wie vliegtuigschroef voorvallen voor wisselexemplaar ?

Holy Seagels batman, that sounds easy (sorry voor het batman gedoe... heb laatst die oude film gekeken... als je wilt lachen... koop/huur hem eens
http://www.imdb.com/title...xfG5tPTE_;fc=7;ft=49;fm=1

Mhh... als ik weer geld over heb dan ga ik het eens proberen (na mn system upgrade).
De draadjes kan je er gewoon aanvast 'binden' of moet je die solderen?
(en een vraagje voor de mensen die hun tobo al gemod hebben:
Hoe zit het met de draad voor de inverter, is die lang genoeg om je toetsenborddraad te volgen?)

[Verwijderd]

Maar kan je glowwire etc kopen?
Lijkt me wel vet om te proberen dit

[zzz16]

Het lijkt mij ook wel wat zo`n glow wire

http://atro.nl//index.php?cPath=375

hier zie je van sunbeam kant en klaar met molex
kun je die ook verlengen zoals al eerder in deze topic gevraagt is hmz volgens mij moet dit wel gewoon te doen zijn.

[tafkaw]

zzz16 schreef op woensdag 26 januari 2005 @ 11:55:
Het lijkt mij ook wel wat zo`n glow wire

http://atro.nl//index.php?cPath=375

hier zie je van sunbeam kant en klaar met molex
kun je die ook verlengen zoals al eerder in deze topic gevraagt is hmz volgens mij moet dit wel gewoon te doen zijn.

Nah, waar jij naar linkt is el-strip, dat is ongeveer 1 a 1,5 cm breed en bedoelt als decoratie/vervanging van een CCFL... Dit gaat dus nooit passen.

Iets als http://www.perfect-systems.nl/info.asp?Info=35603 gaat denk ik beter...

[ Voor 9% gewijzigd door tafkaw op 26-01-2005 11:59 ]

[Verwijderd]

Gr0wLiThE schreef op woensdag 26 januari 2005 @ 11:57:
[...]


Nah, waar jij naar linkt is el-strip, dat is ongeveer 1 a 1,5 cm breed en bedoelt als decoratie/vervanging van een CCFL... Dit gaat dus nooit passen.

Iets als http://www.perfect-systems.nl/info.asp?Info=35603 gaat denk ik beter...

Waar haalt die glowwire zn stroom vandaan dan..?? Als dit uit de voeding uit je kast is, is de draad dan wel lang genoeg om van je toetsenbord helemaal naar je kast te halen...?

[zzz16]

Volgens mij zit er gewoon een 12 molex stekker aan........ dan is deze ook makkelijk te verlengen.

[EvilWhiteDragon]

Gr0wLiThE schreef op woensdag 26 januari 2005 @ 11:57:
[...]


Nah, waar jij naar linkt is el-strip, dat is ongeveer 1 a 1,5 cm breed en bedoelt als decoratie/vervanging van een CCFL... Dit gaat dus nooit passen.

Iets als http://www.perfect-systems.nl/info.asp?Info=35603 gaat denk ik beter...

kan wel hoor , tis alleen nogal een kut karwei, k heb het geprobeerd, maar om vage redenen deed ie het toen niet meet

[nero355]

http://home.planet.nl/~voort583/bl2.jpg

^^ Welk tobois het nou ?? Echt

[iambig]

nero355 schreef op woensdag 26 januari 2005 @ 17:36:
http://home.planet.nl/~voort583/bl2.jpg

^^ Welk tobois het nou ?? Echt

SpamLame schreef op zaterdag 22 januari 2005 @ 19:29:
[...]


Helaas, std Apple Powerbook tobo met backlight.
Vind je terug op de topmodellen van 15"17"serie

Low-Fi schreef op zaterdag 22 januari 2005 @ 19:36:
Tis idd van een powerbook... en nog niet eens de mijne. Bij gebrek aan digitale camera maar even plaatje van iemand anders geleend

Werkt iig erg prettig

[ Voor 20% gewijzigd door iambig op 26-01-2005 18:20 ]

[zzz16]

EvilWhiteDragon schreef op woensdag 26 januari 2005 @ 17:30:
[...]

kan wel hoor , tis alleen nogal een kut karwei, k heb het geprobeerd, maar om vage redenen deed ie het toen niet meet

kun je niet eff wat foto`s posten van die modd?

[Verwijderd]

nero355 schreef op woensdag 26 januari 2005 @ 17:36:
http://home.planet.nl/~voort583/bl2.jpg

^^ Welk tobois het nou ?? Echt

"Deze 150 centimeter lange glowire kunt u op de 12V trafo aansluiten(apart bestellen)."

150 centimeter daar kan je 15 toetsenborden mee verlichten, hoe krijg je in godsnaam anderhalve meter draad in je toetsenbord gedaan

[ixl85]

Verwijderd schreef op woensdag 26 januari 2005 @ 19:11:
[...]

"Deze 150 centimeter lange glowire kunt u op de 12V trafo aansluiten(apart bestellen)."

150 centimeter daar kan je 15 toetsenborden mee verlichten, hoe krijg je in godsnaam anderhalve meter draad in je toetsenbord gedaan

afknippen... dat kan toch gewoon?
en anders laat je hem je usbline volgen tot bij de computer... heb je je draadje ook verlicht

[SA007]

Duivenseboy schreef op zaterdag 22 januari 2005 @ 20:29:
[...]

enigste nadeel van dit toetsenbord is dat ik hem nergens meer kan vinden wil er graag nog een paar, deze begint al "oud" te worden, en heeft al een paar keer de punt van de soldeerbout gevoeld

Heb er nog een liggen en vind het zelf klote type, als je geintresseert ben...

Mist alleen wel de poortje om 'm hoger te zetten...

[nero355]

iambig schreef op woensdag 26 januari 2005 @ 18:19:

In al mijn enthousiasme niet gezien oopsie .....

Het blijft een kwijl gevalletje !!!

[TERW_DAN]

ToolkiT schreef op dinsdag 25 januari 2005 @ 16:30:
Coole mods, maar om mijn draadloze TB nou weer met een draadje aan de PC te hangen gaat me wat te ver..

Zijn er ook (kleine) op batterij gebaseerde oplossingen?

jup, die kreeg ik standaard bij mijn glowwire dus en ze zijn ook nog wel los te bestellen (heb ze nog via de inkoopactie site kunnen krijgen).
Je mag van mij mijn oude ook wel hebben als je daar nog leven uit kan krijgen. Heb het ding ooit eens laten vallen op een lanparty en nu doet hij niet erg veel meer en gezien ik nu met een inverter aan een molex werk kijk ik er niet naar om.

ixl85 schreef op maandag 24 januari 2005 @ 14:41:
[...]


heheh... ja maar volgensmij is terw_dan een geavanceerd modder...
* ixl85 heeft niet veel ervaring met electrische dingen... ben meer van de silent cooling en de "niet electrische mod afdeling"..... zou niet eens weten hoe ik een los ledje aan moet sluiten
Als ik een glowwire in mn tobo gooi (is een USB toetsenbord)... wat is dan het beste om te doen (hoe moet je die inverter dan bijv aan een molex hangen... (ben niet bang om het te proberen hoor))

mwah, geavanceerde modder. In dit geval is het met name onderlegde kennis die ik heb en daardoor weet wat iets doet, als je dat weet dan durf je gelijk een stuk meer

een USB kabel heeft een 5V aansluiting en op zich zou je die op je inverter kunnen zetten (als je er 1 hebt die op 5V werkt). Je kunt die kabel dan strippen en de 5V splitten, als je maar zorgt dat je onder het max aantal mA dat je USB poort kan leveren is het geen probleem. Maar ik denk dat een inverter wel meer vreet dan de 450 mA die je over hebt (ervan uitgaande dat je keyboard 50 mA vraagt van het poortje).

Verwijderd schreef op woensdag 26 januari 2005 @ 19:11:
[...]

"Deze 150 centimeter lange glowire kunt u op de 12V trafo aansluiten(apart bestellen)."

150 centimeter daar kan je 15 toetsenborden mee verlichten, hoe krijg je in godsnaam anderhalve meter draad in je toetsenbord gedaan

150cm is KORT
van de meest linker naar de meest rechter kant van je keyboard is grofweg 30cm
dat moet je zeker 5x doen voor een mooi egaal effect. En dan zit je dus al aan 1.5 meter.

HeefStan schreef op maandag 24 januari 2005 @ 16:58:

offtopic:
terw dan : Wie vliegtuigschroef voorvallen voor wisselexemplaar ?

was volgens het vertaalprog van dion_b de vertaling van een of ander zweeds tekstje dat ik op een DC hub voorgeschoteld kreeg. Wel nadat het van het zweeds naar latijn naar fins naar nederlands was vertaald

[Griffin]

t ziet er allemaal zo mooi uit. vooral het GLOWWIRE gedoe.

alleen nu is mijn vraag:
Hoe doe je dat als je een wireless tobo hebt.
het betreft hier een 'Microsoft wireless multimedia keyboard'


Deze dus

Nu wil ik dus geen draadje over mn buro hebben lopen. is er een mogelijkheid dit op baterijen te laten lopen.

[TERW_DAN]

Griffin schreef op donderdag 27 januari 2005 @ 12:10:
t ziet er allemaal zo mooi uit. vooral het GLOWWIRE gedoe.

alleen nu is mijn vraag:
Hoe doe je dat als je een wireless tobo hebt.
het betreft hier een 'Microsoft wireless multimedia keyboard'

[afbeelding]
Deze dus

Nu wil ik dus geen draadje over mn buro hebben lopen. is er een mogelijkheid dit op baterijen te laten lopen.

[rml]Terw_Dan in "[ Toetsenbord-Mod] Mod Je Toetsenbord"[/rml]

[zzz16]

glow wire bij http://www.perfect-systems.nl/info.asp?Info=35603 heeft er nog maar 13 liggen ik heb al besteld

[Griffin]

Terw_Dan schreef op donderdag 27 januari 2005 @ 12:15:
[...]


[rml]Terw_Dan in "[ Toetsenbord-Mod] Mod Je Toetsenbord"[/rml]

anders lees ik voortaan beter
srry
thnx
