LCD scherm, voeding hapert

Geplaatst op maandag 05 mei 2008 00:20

Acties:

`whoami`

Berichten: 7673
Reg. datum: 06 februari 2004

Hoi ,

Ik heb een E481S scherm van Iiyama staan op mijn pc voor erbij.
Nu is het zo dat deze soms 3-4x aan moet worden gezet wil hij beeld gaan geven, waarbij vervolgens een ruisend geluid uit de speakers komt.

De eerste 3-4x zie je het scherm starten, en even beeld. Op het moment dat hij echter 3x zo helder wordt wordt het scherm weer zwart.
Lijkt mij dus een voedings probleem (van het backlight?).

Kan iemand mij vertellen of dit zo is, en of dit voor een handige tweaker (met genoeg gereedschap) te repareren is?

I kkan het ook zelf onderzoeken, maar wil eerst even weten of het een bekend issue is

.

Boudewijn wijzigde dit bericht 05-05-2008 00:20 (8%)

Kamer gezocht in amsterdam en omstreken. Weet je wat leuks (tot 600 euro), DM of mail me!

Geplaatst op maandag 05 mei 2008 13:09

Acties:

Door: DaWaN

'r you wicked ??

Berichten: 3360
Reg. datum: 23 oktober 2002

Je kunt allicht het ding openschroeven en alle elco's controleren als je geen garantie meer hebt

Specs Desktop Specs Notebook Consoles: 4x XBoX 360 - PSP - PS3

Geplaatst op maandag 05 mei 2008 16:25

Acties:

Door: Mr_Atheist

Fear Factory

Berichten: 9335
Reg. datum: 01 maart 2000

Klinkt als een kapotte invertor.

Dummheit schützt vor Strafe nicht! | Gesammtwahrscheinlichkeitsverteilungen!

Geplaatst op maandag 05 mei 2008 16:32

Acties:

Door: Boudewijn

`whoami`

Berichten: 7673
Reg. datum: 06 februari 2004

Hmm okay.
Dat soort dingen wil ik graag weten; heb namelijk geen idee waar te beginnen.
Snap hoe audio werkt en heb eea aan soldeerspul en scope+DMM.

Schroeven dus en elco's checken.
Geloof dati k nog een inv. print heb liggen btw

.

Kamer gezocht in amsterdam en omstreken. Weet je wat leuks (tot 600 euro), DM of mail me!

Geplaatst op maandag 05 mei 2008 17:06

Acties:

Door: DaWaN

'r you wicked ??

Berichten: 3360
Reg. datum: 23 oktober 2002

quote:
Boudewijn schreef op maandag 05 mei 2008 @ 16:32:
Hmm okay.
Dat soort dingen wil ik graag weten; heb namelijk geen idee waar te beginnen.
Snap hoe audio werkt en heb eea aan soldeerspul en scope+DMM.

Schroeven dus en elco's checken.
Geloof dati k nog een inv. print heb liggen btw .

Controleer ook de voedingsspanningen meteen met je scope op ruis.

Meestal werken die dingen intern op 5V en 3,3V en 12V

Specs Desktop Specs Notebook Consoles: 4x XBoX 360 - PSP - PS3

Geplaatst op zaterdag 17 mei 2008 00:46

Acties:

Door: Boudewijn

`whoami`

Berichten: 7673
Reg. datum: 06 februari 2004

Okay hij is vandaag dus echt overleden.
Ik weet niet of het heel erg ELE is, maar om hier nou een los topic voor te starten in VB:

Hoe krijg je de steun van een IIyama scherm los?
Er zitten 5 schroefjes op de case, waarvan 1 direcht achter die steun...

Plaatje is van samsung maar niet wezenlijk anders:

http://www.ixbt.com/monitor/samsung/930bf/back.jpg

Je hebt de steun met de voet eronder.
De steun hangt met een draaigewricht aan het paneel.
Dat draaigewricht wil ik los krijgen... maar dat lukt dus niet.

De steun zelf al opengeschroefd, maar daar is geen schroefje voor die as te vinden.

Iemand?

.

Kamer gezocht in amsterdam en omstreken. Weet je wat leuks (tot 600 euro), DM of mail me!

Geplaatst op zaterdag 17 mei 2008 01:35

Acties:

Door: Wiethoofd

Berichten: 1515
Reg. datum: 19 juli 2007

quote:
Boudewijn schreef op zaterdag 17 mei 2008 @ 00:46:
Plaatje is van samsung maar niet wezenlijk anders:

[afbeelding]

moet je afbeelding wel werken

{edit}
hij doet het wel, maar ik dacht dat ie in de post moest staan met [img]-tags

{edit2}
zo dus:

Wiethoofd wijzigde dit bericht 17-05-2008 08:21 (23%)

::: Productreviews ::: Sysspecs ::: T-Gallery ::: Website :::

Geplaatst op zaterdag 17 mei 2008 03:00

Acties:

Door: Boudewijn

`whoami`

Berichten: 7673
Reg. datum: 06 februari 2004

doet het hier , na check uiteraard, prima hoor.

Wat krijg je, een 404?

Kamer gezocht in amsterdam en omstreken. Weet je wat leuks (tot 600 euro), DM of mail me!

Geplaatst op zaterdag 17 mei 2008 03:26

Acties:

Door: Bergen

Frak!

Berichten: 7386
Reg. datum: 01 maart 2001

Werkt hier ook niet.

quote:
Forbidden
You don't have permission to access /monitor/samsung/930bf/back.jpg on this server.

Apache/1.3.34 Server at www.ixbt.com Port 80

Misschien draai je de webserver lokaal en kun jij er als user wel bij... Permissies even bijstellen dus.

Bergen wijzigde dit bericht 17-05-2008 03:28 (26%)

Geplaatst op zaterdag 17 mei 2008 11:11

Acties:

Door: Boudewijn

`whoami`

Berichten: 7673
Reg. datum: 06 februari 2004

Plaatje komt van google

. Ik zal straks wel even een nieuw plaatje zoeken.

Kamer gezocht in amsterdam en omstreken. Weet je wat leuks (tot 600 euro), DM of mail me!

Geplaatst op maandag 19 mei 2008 20:45

Acties:

Door: Boudewijn

`whoami`

Berichten: 7673
Reg. datum: 06 februari 2004

het heeft even geduurd, maar goed:

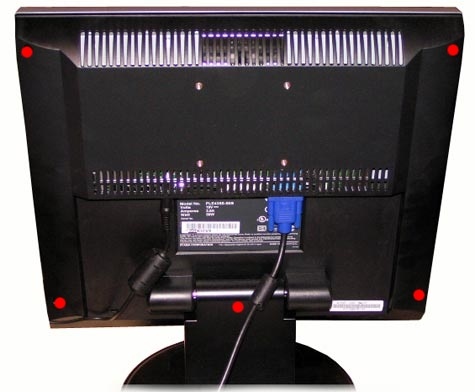

http://tweakers.net/ext/f/tVy4skEB5VNvnseXpEE1a6jL/full.jpg

Op de rode plekken zitten schroefjes.

Ik kan niet (zelfs niet met een klein schroevendraaiertje...) bij het schroefje achter de steun komen.
Verder kan ik atm het beeldscherm aan doen, lampje gaat branden en lampje gaat na 1 sec weer uit.
Verder niets

.

Kamer gezocht in amsterdam en omstreken. Weet je wat leuks (tot 600 euro), DM of mail me!

Geplaatst op maandag 19 mei 2008 21:56

Acties:

Door: naftebakje Moderator EL/CM

Rust zacht Youri

Berichten: 4863
Reg. datum: 01 februari 2002

Het scherm hier voor mijn neus had ook een probleempje in zijn voeding (uit standby startte ie niet meer op, kwartiertje stekker uit en dan werkte ie weer wel, elcotje van 10µF/16V vervangen en het schermpje van het stort werkt weer perfect

).
De voet ziet er hetzelfde uit, en de truuk was dat je het plastic stuk aan de uiteinden van de "as" gewoon los kan klikken (samendrukken en losdraaien), waarna je de voet inclusief het scharnier van je scherm los kan vijzen met 2 of 4 schroefjes. Daarna kan je idd de rood aangeduide vijzen lossen, wat rondom rond wringen om de snapverbindingen te lossen, en je scherm is open. Check eerst de elco's, die gaan het snelst kapot bij hitte en geven dergerlijke startup-problemen (in consumentenschermen that is, op mijn werk heb ik nog geen enkele dode elco gehad

).

naftebakje wijzigde dit bericht 19-05-2008 21:58 (14%)

Als de boer zijn koeien kust, zijn ze jarig wees gerust. Varkens op een landingsbaan, leiden nooit een lang bestaan. Als de boer zich met stront wast, zijn zijn hersens aangetast. Als het hooi is in de schuur, zit het wijf bij den gebuur.

Geplaatst op maandag 19 mei 2008 22:37

Acties:

Door: ssj3gohan

Hail the scriptsausage!

Berichten: 1849
Reg. datum: 08 januari 2007

Klinkt dit niet als een trademark PWM controller die in OCP gaat/falende vermogenstorren/falende ontstoring op de vermogenstorren+HV-trafo?

Wat? Taboe?

Geplaatst op maandag 19 mei 2008 22:57

Acties:

Door: Boudewijn

`whoami`

Berichten: 7673
Reg. datum: 06 februari 2004

2 lekke c's op de voedingsprint.
Openen ging wat anders, maar dat bedocumenteer ik straks even

.

Bedankt voor het inzicht

.

Kamer gezocht in amsterdam en omstreken. Weet je wat leuks (tot 600 euro), DM of mail me!

Geplaatst op maandag 19 mei 2008 23:52

Acties:

Door: Boudewijn

`whoami`

Berichten: 7673
Reg. datum: 06 februari 2004

Het is opgelost (ja ik weet, ik schop onnodig).

Bedankt heren.

2 capjes waren brak, er komt nog een nett verhaal over met wat meer info

.

Hier staat het verhaal.
http://boudewijn.tweakblo...paratie-iiyama-e481s.html

Boudewijn wijzigde dit bericht 20-05-2008 00:38 (25%)

Kamer gezocht in amsterdam en omstreken. Weet je wat leuks (tot 600 euro), DM of mail me!
