[identify] Wat is dit in hemelsnaam voor moederbord?

[SA007]

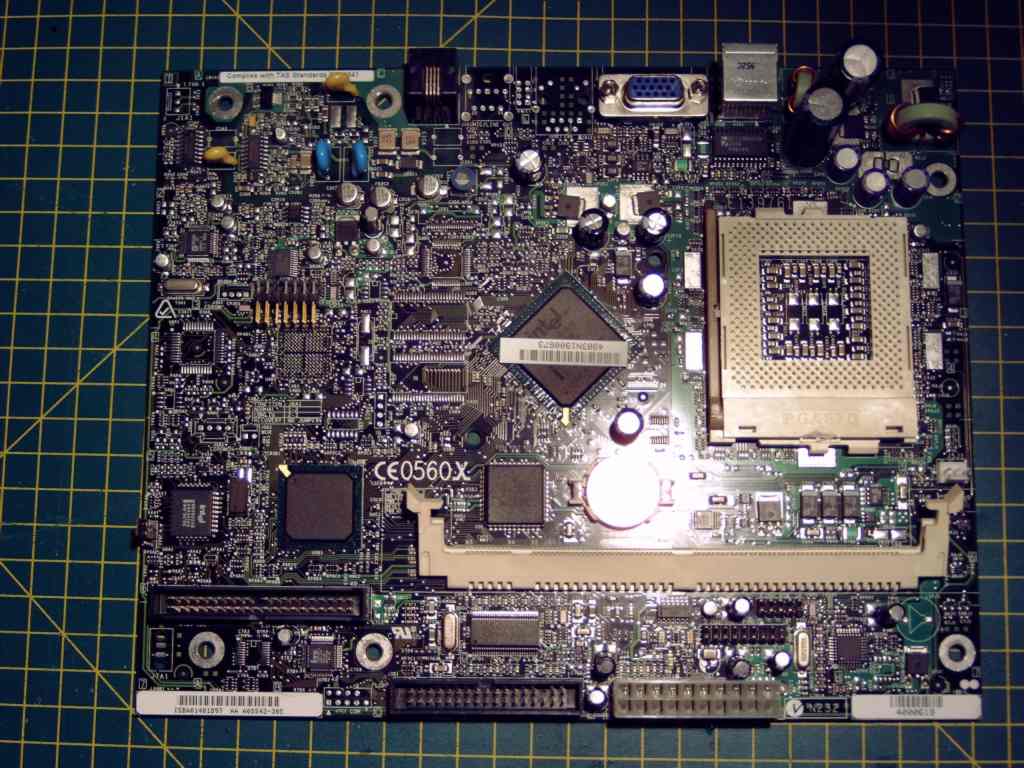

Vandaag zag ik dit moederbord liggen bij een computerwinkel (2e hands), heb deze voor een paar euro gekocht omdat het me wel een leuk moederbord leek, maar ik vraag me af wat voor iets het nou precies is...



Wat ik aan specs heb:
Socket: PGA370 (zat een cellie 433 in)
Onboard sound met modem
Onboard video
2 usb poorten op "backpanel" en een header op het mobo
1x IDE en 1x FDD
Intel 810 chipset

Maten: 18,5x23 cm 9de streepjes op het plaatje zijn centimeters

Wazige zut:
Geen PS/2 poorten
45 graden gedraaid sd-ram slot
onboard video met connector "omhoog"
Geen "pinout" van frontpanel aangegeven (heb dus geen flow idee welke pinnetjes kortgesloten moeten worden om 'm aan te zetten)

Er staan nog wat andere dingen aangegeven:
Links net boven de socket: E139761
Links boven het SD-RAM slot: CE 0560 X

Geen merk oid aangegeven.

Kan iemand mij verder helpen?

[nautaonline]

een of tander moederbord voor in een LCD pc?

offtopic:
Leuk voor bij Terw_dan aan de muur

[JoetjeF]

Lijkt me en Intel moederbord. De foto is niet echt duidelijk en eigenlijk heb je meer informatie nodig (zoals wat er op andere stickers staat).

[Atlas]

Hmm cool bord

ALs ik er zo es op google lijkt het me een Intel OEM bord.
Mijn 1e gok is dat het een Pinautomaat moederbord is vanwege het onbaord modem

[TERW_DAN]

nautaonline schreef op 03 november 2004 @ 22:39:
een of tander moederbord voor in een LCD pc?

offtopic:
Leuk voor bij Terw_dan aan de muur

Als je bedenkt dat ik naast hem stond in de Orbit vandaag ....


Maarre, SA007, post ook die partnumbers eens die op die stickertjes stonden op de onderkant van het mobo. Zoals ik vanmiddag al zei verwacht ik dat het uit een embedded systeem oid komt.

[edit]
het zou me overigens niets verbazen als het een digital/compaq plank is, gezien de PCB. Viel wel op dat er totaal geen compaq p/n stickers opzaten.

[ Voor 15% gewijzigd door TERW_DAN op 03-11-2004 22:47 ]

[DataGhost]

http://www.bbspot.com/New...eng_shui_motherboard.html

mja dit lijkt inderdaad op iets wat op maat gemaakt is, probeer m eens te booten en kijk wat ie aangeeft? als dat al lukt

en probeer ook even everest (voormalig aida32) te draaien, dan kan je t gelijk zien

[sn0x0r]

1: Wat staat op die sticker linksboven?
2: Zet het mobo ff in een PC'tje en draai SiSoft of Everest ff... dan kom je het vanzelf denk ik wel te weten...
3: Als je hem boot krijg je volgens mij zoiezo toch wel wat te zien

[SA007]

Bord is idd cewl...

Ik d8 via google ook al dat het een intel moederbord was..

Stickers:
Linksboven: "Complies with TAS standards DB02941"
Linksonder: "ISBA010401897 AA A05542-305"
Rechtsonder: "4000619"
Op Northbridge: "4983N1900673"

Zou wel gein zijn, een pinautomaat mobo

Srry voor de onduidelijke foto, maar buiten fotograferen met dit weer (alsin in het donker) gaat zo moelijk en belichten binnen gaat zo moelijk omdat die mobo's zo erg spiegelen...

@Terw-dan
Ik gokte dat het digital was, met de blokje op het pcb aan de onderkant...
(alleen nogal loos om daar foto van te maken)

@ sn0x0r & DataGhost
Erm, ik weet nieteens welke jumper de aan/uit is
Anders kon ik in de bios wel lezen wat voor mobo het was

[ Voor 66% gewijzigd door SA007 op 03-11-2004 22:55 . Reden: Reply 's niet als ik aan het posten ben ;) ]

[Atlas]

SA007 schreef op 03 november 2004 @ 22:51:

Srry voor de onduidelijke foto, maar buiten fotograferen met dit weer (alsin in het donker) gaat zo moelijk en belichten binnen gaat zo moelijk omdat die mobo's zo erg spiegelen...

Hou eens een wit A4'tjes voor de flist en probeer het eens opnieuw

[SA007]

Atlas schreef op 03 november 2004 @ 22:54:
[...]


Hou eens een wit A4'tjes voor de flist en probeer het eens opnieuw

Flits staat af, anders zie je helemaal niets, die weerspiegeling is me bureaulamp, maar als ik die zo neerzet dat ie niet spiegelt is het weer te donker...

[ Voor 2% gewijzigd door SA007 op 03-11-2004 22:56 . Reden: typo.. ]

[Atlas]

SA007 schreef op 03 november 2004 @ 22:56:
[...]


Flits staat af, anders zie je helemal niet, die weerspiegeling is me bureaulamp, maar als ik die zo neerzet dat ie niet spiegelt is het weer te donker...

Probeer het eens op mijn manier
Dus met flits + Papiertje en zonder bureaulamp
Hoogste resolutie graag

[D-Three]

Als je bij google "4000619" in geeft, krijg je als eerste hit dit:
GATEWAY ASTRO MOTHERBOARD W/O NETWORK - 4000619

[sn0x0r]

En, wat een funny form factor is dit bord Kijk eens hoe die D-Sub zit

Hmz, die $ 65,- Je hebt een gouwe ouwe...

Googlen op GATEWAY ASTRO levert bij mij niet veel nuttigs op.

[ Voor 44% gewijzigd door sn0x0r op 03-11-2004 23:05 ]

[Jasper Janssen]

Zo te zien heeft hij een onboard modem, daarnaast open ruimte voor een Phone aansluiting, en daarnaast een RJ45 voor (presumably) een optionele ingebouwde netwerk. De slanted dimm slot wijst erop dat hij van oorsprong ergens zat met heel weinig hoogte -- die zijn standaard voer voor 1U mobos.

Ik zie twee interessante chips. die ene naast de batterij en boven het memslot, en dan nog eentje links naast de southbridge. Daarvan zou ik typenummers willen zien om op te googlen wat die doen. Het vierkante chipje rechtsonder het memslot is ook interessant.

Ik zou denken aan een embedded toepaasing. POS systeem geintegreerd in de displaybehuizing bijv.

[itsalex]

Volgens mij heb ik hier zo'n computer met dat mb liggen. Dat is uit een Gateway All In One moederbord. Die heeft meer USB sloten maar ook zo'n schuin slot en geen PCI sloten. Dat is de Gateway Astro. 1xSDRAm en 1XCPU Socket en voor de rest niets. Ik heb nooit dat bord echt eruit gehaald maar ik ken wel een beetje dezelfde indeling. Deze computer is een all in one met CRT erboven en mb eronder en alles geintergreerd.

[Reinier]

Laagvliegerke schreef op 03 november 2004 @ 23:03:
Als je bij google "4000619" in geeft, krijg je als eerste hit dit:
GATEWAY ASTRO MOTHERBOARD W/O NETWORK - 4000619

Iets dergelijks (een Astro) zou goed kunnen, verklaart ook waarom de VGA aansluiting rechtop zit en het DIMM slot gekanteld -> monitor zit in de behuizing ingebouwd.

[D-Three]

itsalex schreef op 03 november 2004 @ 23:06:
Volgens mij heb ik hier zo'n computer met dat mb liggen. Dat is uit een Gateway All In One moederbord. Die heeft meer USB sloten maar ook zo'n schuin slot en geen PCI sloten. Dat is de Gateway Astro. 1xSDRAm en 1XCPU Socket en voor de rest niets. Ik heb nooit dat bord echt eruit gehaald maar ik ken wel een beetje dezelfde indeling. Deze computer is een all in one met CRT erboven en mb eronder en alles geintergreerd.

Zie je wel dat ik gelijk had

[JoetjeF]

Even lekker speculeren

Complies with TAS standards DB02941
TAS zou dus kunnen staan voor Telecommunication Authority of Singapore. Als je hier verder zoekt op DB02941 zie je dat het iets van Intel is en dat je een mailtje naar Jimmy.tan[at]intel.com moet sturen

Misschien heeft het iets met een telefooncentrale te maken?

[/speculatie]

[ Voor 6% gewijzigd door JoetjeF op 03-11-2004 23:13 ]

[itsalex]

En ik heb nog 3 van die krengen hier staan. Wat een kl*te dingen en vooral dan met installeren van een USB keyboard en USB muis met W98. Dat werkt zo top vooral dan Next of volgende te doen met gevonden hardware. Maar zijn wel aardige machines om te werken maar that's it.

Zie je wel dat ik die borden nog herkende. Ik heb ze hier zo open die beesten. Je hebt meestal 4 x usb en dan voor de achterkant een hd en voor een cdwriter maar bouw ze niet in normale comptuer want dat gaat niet werken(kan wel maar met veel moeite). Ik heb 4 exacte dezelfde allemaal ingenomen en raak ze aan de straatstenen niet kwijt.

[ Voor 40% gewijzigd door itsalex op 03-11-2004 23:14 ]

[TERW_DAN]

itsalex schreef op 03 november 2004 @ 23:06:
Volgens mij heb ik hier zo'n computer met dat mb liggen. Dat is uit een Gateway All In One moederbord. Die heeft meer USB sloten maar ook zo'n schuin slot en geen PCI sloten. Dat is de Gateway Astro. 1xSDRAm en 1XCPU Socket en voor de rest niets. Ik heb nooit dat bord echt eruit gehaald maar ik ken wel een beetje dezelfde indeling. Deze computer is een all in one met CRT erboven en mb eronder en alles geintergreerd.

Dit ding heeft ook een onboard header voor USB poorten. Hoewel dat niet helemaal duidelijk te zien is op de foto zag ik die er vanmiddag toch echt duidelijk opzitten

[SA007]

Atlas schreef op 03 november 2004 @ 22:56:
[...]


Probeer het eens op mijn manier
Dus met flits + Papiertje en zonder bureaulamp
Hoogste resolutie graag

Heb het geprobeerd, werkt voor geen meter.

De witte 'flitsvlek' blijft en de flits weerkaarts nog extra in mijn ogen omdat ik de zoeker moet gebruiken (in het donker (met lamp uit dus) zie je niks op het schermpie) (niet fijn)

Foto's waren ook niet zo scherp als met lamp...

Lijkt idd wel een gateway bord te zijn dan...

Alleen, ik weet nog niet hoe ik die front header aan moet sluiten, kan iemand die zo'n ding heeft staan ff kijken welke ledjes waarop moeten enzo?

Jasper Janssen schreef op 03 november 2004 @ 23:05:
[...]

Ik zie twee interessante chips. die ene naast de batterij en boven het memslot,

code:

Korea
Glue 3
A05770-002
MB87B301B
0003 X54

en dan nog eentje links naast de southbridge.

code:

intel
N82802AB
A9450163
(m)(c) '96 '98

Daarvan zou ik typenummers willen zien om op te googlen wat die doen. Het vierkante chipje rechtsonder het memslot is ook interessant.

code:

TUSB2046
9AT
D1F0

offtopic:
Tering zeg, kan de reply's nieteens bijhouden

[ Voor 13% gewijzigd door SA007 op 03-11-2004 23:20 . Reden: Added more ]

[D-Three]

Terw_Dan schreef op 03 november 2004 @ 23:12:
[...]


Dit ding heeft ook een onboard header voor USB poorten. Hoewel dat niet helemaal duidelijk te zien is op de foto zag ik die er vanmiddag toch echt duidelijk opzitten

En waarschijnlijk audio ook. Want als je ff een kijkje neemt op deze link, zie je een "Gateway Astro USB Interface Board" en een "Gateway Astro Audio Interface Board".
Meer info over de astro zelf op http://support.gateway.co...ex.asp?pg=2&file=ast.html

Maar bijzonder weinig over dit moederbord te vinden. De chipset zou een Intel 810 chipset moeten zijn.

[TERW_DAN]

Laagvliegerke schreef op 03 november 2004 @ 23:20:
[...]

En waarschijnlijk audio ook. Want als je ff een kijkje neemt op deze link, zie je een "Gateway Astro USB Interface Board" en een "Gateway Astro Audio Interface Board".
Meer info over de astro zelf op http://support.gateway.co...ex.asp?pg=2&file=ast.html

Maar bijzonder weinig over dit moederbord te vinden. De chipset zou een Intel 810 chipset moeten zijn.

Jup, d'r zit ook een audio op.
Zit een klein chippie met daaarop het logootje van ik meen analog devices. Ook dat zat dus via een header.

[D-Three]

Hoe bedoel je? Ik weet niet of die analog devices er iets mee te maken heeft hoor.
Als het idd een Intel 810 chipset is, heeft deze ondersteuning voor usb, audio en video ingebouwd en denk ik niet dat er daarvoor aparte chips gebruikt zijn.

[SA007]

Laagvliegerke schreef op 03 november 2004 @ 23:20:
[...]

En waarschijnlijk audio ook. Want als je ff een kijkje neemt op deze link, zie je een "Gateway Astro USB Interface Board" en een "Gateway Astro Audio Interface Board".
Meer info over de astro zelf op http://support.gateway.co...ex.asp?pg=2&file=ast.html

Maar bijzonder weinig over dit moederbord te vinden. De chipset zou een Intel 810 chipset moeten zijn.

SA007 schreef op 03 november 2004 @ 22:37:
Wat ik aan specs heb:
Socket: PGA370 (zat een cellie 433 in)
Onboard sound met modem
Onboard video
2 usb poorten op "backpanel" en een header op het mobo
1x IDE en 1x FDD
Intel 810 chipset



Laagvliegerke schreef op 03 november 2004 @ 23:24:
Hoe bedoel je? Ik weet niet of die analog devices er iets mee te maken heeft hoor.
Als het idd een Intel 810 chipset is, heeft deze ondersteuning voor usb, audio en video ingebouwd en denk ik niet dat er daarvoor aparte chips gebruikt zijn.

Zijn allemaal losse chips, er zit een schip op van AD voor het geluid
Een TUSB (wat denk ik usb is dan)
Video zal er wel inzitten

[ Voor 27% gewijzigd door SA007 op 03-11-2004 23:28 . Reden: more replys!!!!! NOOOO ;) ]

[Hendal.]

Gekke vraag misschien maar stel dat het een mobo voor een pinautomaat was.
Is het dan nog steeds gewoon een normaal mobo die je als gewone desktop mobo kan gebruiken, winxp werkt erop en zo?

[D-Three]

SA007 schreef op 03 november 2004 @ 23:25:
Zijn allemaal losse chips, er zit een schip op van AD voor het geluid
Een TUSB (wat denk ik usb is dan)
Video zal er wel inzitten

Zeker? Want ik zou het zeer onlogisch vinden. Waarom zouden ze losse chips gebruiken als het al ingebakken zit in de chipset?

[SA007]

Hendal. schreef op 03 november 2004 @ 23:30:
Gekke vraag misschien maar stel dat het een mobo voor een pinautomaat was.
Is het dan nog steeds gewoon een normaal mobo die je als gewone desktop mobo kan gebruiken, winxp werkt erop en zo?

Waarom niet?

Als je voor pinautomaten een compleet ander systeem gaat maken is dat:
- Duur: want je betaald veel extra ontwikkelkosten
- Onhandig: allemaal speciale drivers

Dingen draaien ook gewoon windows, en lopen ook gewoon vast

In die ns-vertrekkende treinen borden zit zelfs een gewoon atx-mobo in...

Laagvliegerke schreef op 03 november 2004 @ 23:32:
[...]

Zeker? Want ik zou het zeer onlogisch vinden. Waarom zouden ze losse chips gebruiken als het al ingebakken zit in de chipset?

Zeker...

Of die TUSB doet iets anders (dan wel onlogisch dat ie direct naast de usb header zit) en de AD chip is alleen voor het modem ofzo

Of de ingebakken had geen modem ofzo

[ Voor 2% gewijzigd door SA007 op 03-11-2004 23:36 . Reden: Wazige zin ]

[Hendal.]

SA007 schreef op 03 november 2004 @ 23:36:
[...]


Dingen draaien ook gewoon windows, en lopen ook gewoon vast

In die ns-vertrekkende treinen borden zit zelfs een gewoon atx-mobo in...

God ja nu je het zegt, heb weleens een pinautomaat met blue screen en één met een gewoon windows bureaublad gezien.

Blijkbaar ff vergeten
(wordt een dagje ouder )

[D-Three]

Lekkere vraagprijs voor die moederbordjes: http://www.skyline-eng.com/images/astro.htm
Dat zou ik er niet voor over hebben!

Bij de beschrijving staat trouwens "MSI Celeron Board". Zou dit een bordje van MSI zijn?

[itsalex]

Ik zal eens voor de gein die astro die hier staan in deze dagen even open maken dan kan ik precies de layout en alles erover zeggen want deze hier werken nog prima. Deze zijn nog helemaal compleet.

[SA007]

itsalex schreef op 04 november 2004 @ 09:44:
Ik zal eens voor de gein die astro die hier staan in deze dagen even open maken dan kan ik precies de layout en alles erover zeggen want deze hier werken nog prima. Deze zijn nog helemaal compleet.

Tnx

Zou je ook de pinout van de audio connector kunnen kijken als je toch bezig bent?

[Koffie]

Deze misschien : https://store.separts.com...ite=10000&partno=OC-0560X ?

[SA007]

Koffie schreef op 04 november 2004 @ 12:20:
Deze misschien : https://store.separts.com...ite=10000&partno=OC-0560X ?

Website is niet veel op te vinden, maar ik weet ondertussen wat voor moederbord het is, alleen nog steeds niet hoe ik 'm nou moet aansluiten

Toch bedankt.

[SA007]

Terw_Dan schreef op 03 november 2004 @ 22:46:
[...]


Als je bedenkt dat ik naast hem stond in de Orbit vandaag ....

Cewl, dus jij ben terw-dan

Gein

[Verwijderd]

Zonder flits een foto maken (buiten) bij vol daglicht dat werkt altijd het best.

[Nulnulnix]

Ik denk gelijk aan Aïda... Die geeft je waarschijnlijk wel de info die je nodig hebt!

[SA007]

Verwijderd schreef op 04 november 2004 @ 13:16:
Zonder flits een foto maken (buiten) bij vol daglicht dat werkt altijd het best.

Alleen daglicht is nogal schaars in deze tijd van het jaar he

En zeker als je tot een uur of 6 niet thuis ben...

[TERW_DAN]

Nulnulnix schreef op 04 november 2004 @ 13:21:
Ik denk gelijk aan Aïda... Die geeft je waarschijnlijk wel de info die je nodig hebt!

Lastig als je niet weet hoe die bak aan te krijgen

Maar zoals het er naar uitziet heeft het ding een standaard ATX aansluiting. Betekend dus dat je als je wilt die voeding aan kunt krijgen zonder de pinout direct te weten.

vrot een dun ijzerdraadje tussen zowel de groene als een zwarte draad van de connector (via de bovenkant van de connector). SLuit vervolgens de voeding aan, zet de stroom erop en verbind dan de 2 losse stukjes draad met elkaar zodat je voeding aanspringt. Niet de meest elegante manier, maar mocht er geen pinout duidelijk zijn (lijkt niet uit het bordje en als de PS_ON pinnetjes niet NAAST elkaar zitten zijn er tal van mogelijkheden).

[SA007]

Terw_Dan schreef op 04 november 2004 @ 16:31:
[...]


Lastig als je niet weet hoe die bak aan te krijgen

Maar zoals het er naar uitziet heeft het ding een standaard ATX aansluiting. Betekend dus dat je als je wilt die voeding aan kunt krijgen zonder de pinout direct te weten.

vrot een dun ijzerdraadje tussen zowel de groene als een zwarte draad van de connector (via de bovenkant van de connector). SLuit vervolgens de voeding aan, zet de stroom erop en verbind dan de 2 losse stukjes draad met elkaar zodat je voeding aanspringt. Niet de meest elegante manier, maar mocht er geen pinout duidelijk zijn (lijkt niet uit het bordje en als de PS_ON pinnetjes niet NAAST elkaar zitten zijn er tal van mogelijkheden).

Start een mobo dan ook dan?

D8 dat die zut voor de pwrbtn was om het mobo zelf ook aan te zetten...

En btw nog steeds geen goede oplossing...

Het is niet echt netjes om in een pc de pwr_on gerigged te hebben dus zal toch echt de pinout moeten hebben.

De "standaard" dingen zoals hdd-led pwr-led reset en pwr kan je wel erin hashen, maar netjes is het niet...

[dreeke]

Een kennis van mij heeft ook zo'n soort bordje!
Maar die komt niet uit een Gateway, hij heeft hem meegenomen van z'n werk waar hij als een of ander servertje dienst deed. Wat voor precies weet ik niet.

Hij lijkt er erg veel op maar volgens mij mij had die van hem meer mogelijkheden qua ram e.d. CPU was ook S370.

[Koffie]

SA007 schreef op 04 november 2004 @ 22:19:
[...]


Start een mobo dan ook dan?

D8 dat die zut voor de pwrbtn was om het mobo zelf ook aan te zetten...

En btw nog steeds geen goede oplossing...

Het is niet echt netjes om in een pc de pwr_on gerigged te hebben dus zal toch echt de pinout moeten hebben.

De "standaard" dingen zoals hdd-led pwr-led reset en pwr kan je wel erin hashen, maar netjes is het niet...

D'r is weinig mis mee om op die manier je mobo van stroom te voorzien, in principe doe je hetzelfde als wanneer de power button op de pins zit, alleen nu via een omweg (eigenlijk is die powerbutton een omweg , en dit de snelste weg )
Gewoon stroom erop gooien, booten en kijken wat voor mobo het nu is, kan je daarna op je gemak die pinout zoeken op internet

[TERW_DAN]

SA007 schreef op 04 november 2004 @ 22:19:
[...]


Start een mobo dan ook dan?

D8 dat die zut voor de pwrbtn was om het mobo zelf ook aan te zetten...

En btw nog steeds geen goede oplossing...

Het is niet echt netjes om in een pc de pwr_on gerigged te hebben dus zal toch echt de pinout moeten hebben.

De "standaard" dingen zoals hdd-led pwr-led reset en pwr kan je wel erin hashen, maar netjes is het niet...

Een mobo start eigenlijk zodra er stroom door gaat lopen. Het enige dat je poweron butten doet is je PSU aanzwengelen. Maar of je dat nou met een knopje doet dat aan een draadje zit dat op een tweetal pinnetjes op je mobo zit dat via een draadje op de PCB naar de ATX connector gaat die het dan verbind met de voeding of het gelijk op de voeding doet maakt helemaal niets uit.

En imho is het altijd handiger om even te kijken of het bordje uberhaupt sjoege geeft en kijken wat je er verder van kan vinden in de bios en post dan eerst alles uitzoeken en erachter komen dat het bordje behang is . (ik bedoel, hij blijft bij de orbit vandaan komen )

[SA007]

Terw_Dan schreef op 04 november 2004 @ 22:27:
[...]


Een mobo start eigenlijk zodra er stroom door gaat lopen. Het enige dat je poweron butten doet is je PSU aanzwengelen. Maar of je dat nou met een knopje doet dat aan een draadje zit dat op een tweetal pinnetjes op je mobo zit dat via een draadje op de PCB naar de ATX connector gaat die het dan verbind met de voeding of het gelijk op de voeding doet maakt helemaal niets uit.

En imho is het altijd handiger om even te kijken of het bordje uberhaupt sjoege geeft en kijken wat je er verder van kan vinden in de bios en post dan eerst alles uitzoeken en erachter komen dat het bordje behang is . (ik bedoel, hij blijft bij de orbit vandaan komen )

Ik heb 't getest en ik kan kort zijn, op da mobo werkte het niet, maar heb ook niet kunnen horen of ie piepjes gaf ofzo (geen idee hoe er een speakertje opmoet)

Heb het ook getest op een ander mobo (wat werkt) en daar werkte het ook niet bij, maar die ging wel aan met de pwrbutton.

Dus het werkt niet altijd, dus nog geen zekerheid of ie goed is of niet.

[SA007]

Heb het nog getest op een zutje andere moederborden, en heb geeneen moederbord werkend gekregen zonder de pwr_btn ding te gebruiken (en dus de ps_on met gnd kort te sluiten).

Hdd's en fans werken prima, maar mobo niet hoor...
