ledjes in USB Logitec wingman steken?

[deleenheir]

Ik heb hier nog een USB Logitec wingman liggen waar ik ledjes in wil steken.
Het gaat om dit type: http://www.logitech-sklep.pl/pliki/j/joylogpadpr/db.jpg
Op de achterkant staat: 5V 13mA
Dus ben ik juist als ik hetvolgende zou doen:
in totaal 4 ledjes met ieder een eigen weerstand die parallel geplaatst worden
de ledjes: zijn +/- 3.5V 0.02A => USb is 5 V => weerstandjes van 75 Ohm ervoor steken?

Dus als ik het goed heb zou dit in totaal: 13 + 4. 20 = 93mA trekken.
Ik dacht ergens te hebben gelezen dat USB tot 500mA kan geven? Is dat het totaal van alle poorten of op 1 poort?

Ik heb een A7V8X-X mobo met 2 front usb (hier zit het joypad) en 4 * USB aan de achterkant (Printer en Muis). in het mobo noekje staat niets over de stroomsterkte van USB.

En dan nog een laatste vraag: hoe zit dat met de kleuren van de draden in een usb kabel? Gewoon meten welke er 5V geven of zit er een systeem achter?

[Soul__assasin]

1 enkele usb poort leverd 500mA. Over de weerstand... ik zou die hoger nemen in mijn muis zitten nu 3 leds met elk een R van 177ohm of meer heb geen zin om het nu op te zoeken

en meestal zijn in een USB kabel rood en zwart de voedingsdraden...

veel modgenot en vergeet het resultaat niet te showen eh

[3xhaas]

@Soul__assasin wow 177Ohm precies dat is knap. Die weerstanden waren dan zeker er duur als precies 177 ohm besteld en krijgt (NFI)

@TS je berekeningen kloppen, echter een 75ohm weerstand zal je niet makkelijk vind. Je kunt echter ook wel een 68 of 82ohm weerstand nemen die zit nl wel in de E12 reeks.

Meten is natuurlijk weten, maar rood zal wel 5 volt zijn. Verder staat er op de print vaak ook iets als 5V of Vcc oid. Daar kun je ook van aftappen natuurlijk.

[ Voor 22% gewijzigd door 3xhaas op 04-06-2004 22:15 ]

[deleenheir]

als ik een digicam had zou ik het wel laten zien... maar zo gezegend ben ik niet...

[Verwijderd]

1 USB poort kan in low powermodus maximaal 500mA leveren. Je kan met enige communicatie er ook meer uit krijgen, maar 500mA is in de default modus het maximum. Met 4 ledjes zit je daar niet aan.

Voor 20mA/3,5V kom je inderdaad uit op 75 Ohm, dus een 68 Ohm (22mA) of 82 Ohm (18mA) weerstand uit de E12 reeks. > http://faq.tweakers.net/cme/ledweerstand.html

De buitenste 2 pennen van de USB zijn de voedingspennen. Meestal is rood de +5V en zwart de ground (maar dat is nooit altijd 100% zeker! - kleur zegt niets, meten is weten). > Voeding via de PC poorten : USB

[deleenheir]

Ik heb hier nog een massa 100 Ohm weerstandje liggen kzal die gebruiken. Dan gaat er 3V door de ledjes... Dat zal wel genoeg zijn zeker?

[Verwijderd]

Met 100 Ohm weerstandjes kun je hetzij 1 weerstand in serie nemen, zodat er 15mA door de led heengaat - of 2 weerstandjes van 100 Ohm parallel schakelen (totale weerstandwaarde wordt dan 1/100+1/100=1/Rtotaal = 50 Ohm) zodat er 30mA door de led heengaat.

[deleenheir]

Met 100 Ohm weerstandjes kun je hetzij 1 weerstand in serie nemen, zodat er 15mA door de led heengaat

Ik heb ook nog een hoop weerstandjes van 470 Ohm...
Maar ik begrijp niet goed hoe jij aan die berekeningen komt...
ik heb als volgt geleerd om weerstanden te berekenen:
Led: 3V 0.02A
Voeding: 5V
=> 5- 3 = 2 (spanningsval over weerstand)
=> 2 : 0.02 = 100 ohm

Ik raak in de war... Hoe zit het nou juist???

edit:
nu heb ik nog een vraagje:
De bedrading komt als volgt op de uw stekker binnen in het joypad: groen wit rood zwart (dunne draad) zwart (dukkere draad)
de eerste 4 groen wit rood zwart (dunne draad) gaan door een soort metalen ringetje soals ik in het groot in m'n kast heb. Had iets te doen met interferentie als ik me niet vergis...
Nu meet ik vanop rood tov beide zwarte kabels 5V Op welke zou ik de led moeten aansluiten? De dikke zwarte die niet door de ring gaat of de dunne zwarte die wel door de ring gaat?

[ Voor 46% gewijzigd door deleenheir op 05-06-2004 04:01 ]

[blaatschaaap]

hmm nu je het over wingman hebt.. iemand enig idee hoe je die krengen openkrijgt? ik heb zelf een wingman joystick

en een gamepad

zelfs met schroefjes eruit zitte ze muurvast

[Soul__assasin]

deleenheir schreef op 05 juni 2004 @ 00:59:
[...]

[blaat]

edit:
nu heb ik nog een vraagje:
De bedrading komt als volgt op de uw stekker binnen in het joypad: groen wit rood zwart (dunne draad) zwart (dukkere draad)
de eerste 4 groen wit rood zwart (dunne draad) gaan door een soort metalen ringetje soals ik in het groot in m'n kast heb. Had iets te doen met interferentie als ik me niet vergis...
Nu meet ik vanop rood tov beide zwarte kabels 5V Op welke zou ik de led moeten aansluiten? De dikke zwarte die niet door de ring gaat of de dunne zwarte die wel door de ring gaat?

owkee ik mss wel mis geweest zijn met mijn weerstandswaarde (NFT)

om de ledjes aan te sluiten heb je inderdaad de rode en de zwarte draad nodig.
Neem de 2 draden van dezelfde dikte maw die dikker zwarte heb je niet nodig denk dat die niet echy een nu heeft aangezien er maar 4 aansluitklemmen zijn op een USB stekker...

[deleenheir]

4 klemaansluitingen en het omhulsel zelf? Dient dat ook niet als aansluiting???

[deleenheir]

blaatschaaap schreef op 05 juni 2004 @ 10:48:
hmm nu je het over wingman hebt.. iemand enig idee hoe je die krengen openkrijgt? ik heb zelf een wingman joystick
[afbeelding]

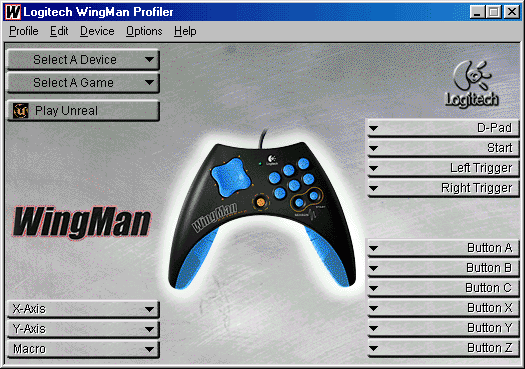

en een gamepad
[afbeelding]
zelfs met schroefjes eruit zitte ze muurvast

Die schroefjes zitten idd muurvast en bovendien zijn ze zeer klein wat ervoor zorgt datje er slechts weinig kracht kan op uitoefenen....
Ik heb ze als volg los gekregen:
schroevendraaier op de vijs => met een tang (als hefboom) de schroevendraaier vasthouden met je andere hand ervoor zorgen dat de schroevendraaier niet uit de schroef schiet en dan draaien

[icegodd]

sorry ik heb nog steeds geen goeie cam.


eerst zijn er paar voorbleeden.














het openmaken:
eerst mot je de hand ding open schroeven (4).

dan mot je de stuk rubber op zij duwen. daarna mot je de front (5 inbus met 100% - 0 % logo) eraf halen met een klein schroevendraaier via een 3 lips.


ik mot ff shoppen .....
....

[deleenheir]

Ff melden dat de mod goed verlopen is...
Er steken nu 4 ledjes is. Ik heb er telkens 2 in serie gezet tot paartjes (zonder weerstand). En die paartjes hangen nu in parallel op de 5V lijn. Dus neemt ieder ledje 2.5V Ze branden best fel. Ik kan er spijtig genoeg geen foto van maken. maar als je deze foto bekijkt:
http://www.logitech-sklep.pl/pliki/j/joylogpadpr/db.jpg
de ledjes steken in de voetjes (de handvaten dus) van het joypad en verlichten heel de binnenkant van het pad. Ze worden plaatselijk wel warm... Maar das voor warme gamehanden in de winter

Na deze mod had ik nog 3 ledjes over deze heb ik in serie met een weestand van 100 Ohm onder m'n kast gehangen voor een mooie gloed van onder m'n kast... de ledjes en contactjes wel goed afgeplakt met tape en krimpkous om kortsluing met de case te voorkomen...

[AcouSE]

Ledjes mag je nooit zonder weerstandje aansluiten!!! Dit omdat ze zelf de stroom niet begrenzen. Nu begrenst waarschijnlijk je USB poort de stroom op ~500mA, en dus krijgen je leds ~250mA te verwerken. Da's ~0,5W per led. En daarom zijn ze zo warm.

Beter om er toch even elke led een weerstand te geven.

[Cassettebandje]

Die 250 mA klopt niet, want er staat 5 volt over beide ledjes, neem aan dat de ledjes gelijk zijn, dan staat er 2,5 volt over een ledje. Niet meer en niet minder. Bekijk je de U-I curve van zo'n ledje kom je nooit op 250 mA uit, hooguit 30 of 40mA.

[deleenheir]

wat is je sugestie, hoeveel ohm zou ik er moeten voorsteken? 50? 100?

[deleenheir]

Kheb er even 50 ohm voorgestoken en ze worden nimmer warm... ze branden ook wel minder fel

[AcouSE]

Sorry, ik had ff gemist dat deze leds een Vf van 3,5V hebben. Anyway, je mag ze nog steeds niet zonder weerstand aansluiten. Ik zou zelf elke led van een eigen 100 ohms weerstandje voorzien, dan loopt er 15mA door en dat moet genoeg zijn.
