[ir] ir adaptor zelfmaak vraag

[mrfatmen]

Hoi, ik heb een 6610, en hou van knutselen,
en nu wil ik zelf een irda adaptor bouwen.
nu heb ik uiteraard gezocht en kwam 2 schema's tegen die veel lijken op elkaar maar toch verschillend waren.

dat ware de volgende:
http://tscherwitschke.de/irda.html
http://www.infraredport.com/ir-modul_en.HTML

nu vraag ik me af welke beter is, en of iemand ervaring heeft met de schema's en/of tips voor me heeft.

[Tentacle1]

http://www.infrarotport.de/alles_plan.GIF

Deze heb ik, werkt goed.

[Verwijderd]

Bij mij was die van infrarotport ook de goede

[robbert]

Tentacle1 schreef op 09 June 2003 @ 18:47:
http://www.infrarotport.de/alles_plan.GIF

Deze heb ik, werkt goed.

die heb ik ook gemaakt, het is wel een beetje klooien om alles gesoldeert te krijgen maar ik ben ook soldeern()()b. Maar hij werkt wel perfect, ik gebruik hem voor communicatie met mijn hp620lx handheld.

[Verwijderd]

Ik ga hem van de week maken. ik heb de van alles_plan.gif net uitgeprint, en ga hem gebruiken voor communicatie met mijn N0k14 6310i

Alleen welk componentje neemt de data die de telefoon uitzend dan op????? Ik zie namelijk alleen een IR diode, maar geen opnemer????

[ Voor 34% gewijzigd door Verwijderd op 09-06-2003 21:10 ]

[mrfatmen]

de TFDS4500 is een dubble module ene kant zit een infrarood led aan de andere kant zit de reciever

[mrfatmen]

ik heb ook besoten om hem morgen te gaan maken weet alleen nog niet of ik er 1 maak met transfer ledje of zonder

[Dirickteur]

met de schakeling van de bovenste link kun je de gevoeligheid instellen met die jumper, die alles_plan heeft wat extra ontstoor-condensatoren.

[Verwijderd]

K dan, dan weet ik het zeker, ik ga morgen de onderdelen bestellen cq halen voor de receizer.

[ajampaniki]

Zou dit ook niet gewoon werken:



Heb je al die andere zooi niet nodig.

Kan deze trouwens ook voor een afstandbediening gebruikt worden?

[ Voor 22% gewijzigd door ajampaniki op 17-06-2003 14:28 ]

[Verwijderd]

IRDA:

Het verschil tussen de 2 schema's die TS post is dat de ene wel een voedingsfilter heeft en de andere niet (optioneel: zoals in dit schema duidelijk gezegd wordt). Voor die paar duppies die de componentjes kosten hoef je ook niet wakker te liggen.

http://home.iae.nl/users/ptholen/irda.htm <- NL-talige guide
http://rcswww.urz.tu-dresden.de/~sb831436/irda/
http://users.auth.gr/~mixos/projects/pcb/pc/014/
http://www.eyetap.org/~tangf/irda_sir_linux.html
http://rcswww.urz.tu-dresden.de/~sb831436/irda/irda.htm

of kopen vanaf 16 euro

Andere topics: IRDA Schema

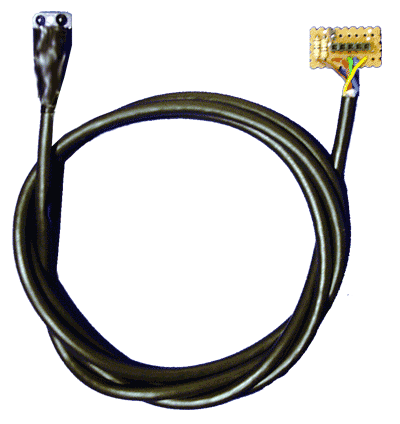

De IRDA device is een zender/ontvanger inéén, zoals ook te zien is in een foto van een afgemonteerde IRDA transceiver (ander alternatief van montage)

---

ajampaniki,

Voor Afstandbedieningen heb je onderstaand schema nodig:


http://www.lirc.org/receivers.html

Andere topics: LIRC schema

[ Voor 57% gewijzigd door Verwijderd op 29-09-2003 10:19 ]

[ajampaniki]

Net ff 2 electrozaken in de buurt gebeld en die zeiden allebei dat ze hem niet hadden en dat ze hem niet konden bestellen. Conrad heeft ze wel maar dan moet ik in totaal 20 euro betalen terwijl dat ding maar 7 euro kost. Kan iemand hem toevallig wel bij hem in de buurt kopen en hem naar me opsturen (tegen betaling uiteraard)

[jvvv]

sample aanvragen ergens?

[Dirickteur]

sample lukt volgens mij niet, kheb al een paar keer op hun site gekeken. kheb net een IA voor die dingen georganiseerd, maar kheb er helaas geen een meer over. Je kan ook ff kijken bij Farnell, zijn ze nog iets goedkoper, maar daar kan je alleen bestellen als je meer dan 50 euro bestelt.

Trouwens, het schema met de TFDS kan ook geschikt zijn voor de afstandsbediening...

[ajampaniki]

Dirickteur schreef op 17 June 2003 @ 16:13:
sample lukt volgens mij niet, kheb al een paar keer op hun site gekeken. kheb net een IA voor die dingen georganiseerd, maar kheb er helaas geen een meer over. Je kan ook ff kijken bij Farnell, zijn ze nog iets goedkoper, maar daar kan je alleen bestellen als je meer dan 50 euro bestelt.

Trouwens, het schema met de TFDS kan ook geschikt zijn voor de afstandsbediening...

Grr heb ik weer. Na ik ga wel ff kijken of ik nog wat nodig heb bij conrad scheelt iig weer 8 euro.

[Verwijderd]

Zoeken van shops:

• http://www.google.nl/ (bijv. artikel invullen en NL-sites aanklikken)
• http://www.goudengids.nl/ (rubriek: electronica / kan per regio/stad)
• http://www.telefoongids.ptt-telecom.nl/ (rubriek: electronica / kan per regio/stad)
• http://elektronica.pagina.nl/
• ...

Electronica Online Shops:

• http://www.antratek.nl/
• http://www.allebatterijen.nl/
• http://www.coditronix.nl/
• http://www.conrad.nl/ / http://www.nl.conradcom.de/
• http://www.dil.nl/
• http://www.display.nl/ (Amsterdam, Arnhem, Den Bosch, Eindhoven, Haarlem, Rotterdam, Utrecht, Zaandam, Zwolle)
• http://www.dos.nl/
• http://www.vandijkenelektronica.nl/
• http://www.ddsshop.nl/
• http://www.electronicaonline.nl/
• http://www.electroline.nl/
• http://www.elektronikadeweerd.nl/
• http://www.elektronicawinkel.nl/
• http://www.grootaers.nl/
• http://www.farnell.nl/
• http://www.frimu.nl/
• http://home.planet.nl/~Delta.Electronics/
• http://www.fust-electronica.nl/
• http://www.okaphone.nl/
• http://www.xs4all.nl/~barendh/
• http://www.joenit.com/
• http://www.specialchips-service.nl/
• http://www.stuutenbruin.com/
• http://www.telec.nl/
• http://www.velleman.be/
• http://www.vento.nl/
• http://www.voti.nl/winkel/
• ...

Zie verder: CME FAQ: Links naar OC en CME gerelateerde sites

Er loopt trouwens ook een topic met behoorlijk wat tips, oa ook users die onderdelen kunnen opsturen in: [rml][ EL] Infrarood-ontvanger zelf maken[/rml]


thaais: Google: wat is IRDA... ja dus...

[ Voor 13% gewijzigd door Verwijderd op 18-06-2003 02:58 ]

[Verwijderd]

ken je hier ook met een laptop bestande oversturen??? (4 mb per sec )

[Granny]

Weet ook iemand een schema zodat je hem op een seriele poort kunt aansluiten i.p.v. op een moederbord?
Ik heb bovenstaande "uitgebreide' versie net gemaakt (de simpele met geen elco + condensator, etc versie werkte niet op mijn Asus A7V266-E)

Vind het een beetje irritant dat op het moment dat ik in de bios zeg dat ie IR moet gebruiken mijn normale com-poorten het niet meer doen. Beetje duf dat ie daar dezelfde UART voor gebruikt.

[Verwijderd]

Weet ook iemand een schema zodat je hem op een seriele poort kunt aansluiten i.p.v. op een moederbord?

Serial (PC 9) naar IRDA

RS232			IRDA
Pin	Name	Description	Name
1	CD	Carrier Detect
2	RXD	Receive Data	IRRX
3	TXD	Transmit Data	IRTX
4	DTR	Data Terminal Ready
5	GND	System Ground	IR Ground
6	DSR	Data Set Ready
7	RTS	Request to Send
8	CTS	Clear to Send
9	RI	Ring Indicator

Bron: http://www.hardwarebook.net/connector/serial/serial9.html

De +5V moet je dan op een andere manier bijelkaar vogelen (hetzij van de andere stuurpinnen, danwel via de buitenste 2 pennen van de USB, of met een batterij/externe adapter).

Ik weet alleen niet uit het blote hoofd te zeggen of je dan af bent van Bios-instellingen, ik denk het niet.

Ik heb bovenstaande "uitgebreide' versie net gemaakt (de simpele met geen elco + condensator, etc versie werkte niet op mijn Asus A7V266-E)

Misschien een andere pin aanduiding (elk mobo kan weer anders zijn, check je manual) ?

+5V	NC	IRRX	GND	IRTX

Bron: a7v266e-100.pdf: pagina 37

[ Voor 30% gewijzigd door Verwijderd op 19-06-2003 09:22 ]

[Granny]

Verwijderd schreef op 19 June 2003 @ 09:04:
[...]
Bron: http://www.hardwarebook.net/connector/serial/serial9.html

De +5V moet je dan op een andere manier bijelkaar vogelen (hetzij van de andere stuurpinnen, danwel via de buitenste 2 pennen van de USB, of met een batterij/externe adapter).

Ik weet alleen niet uit het blote hoofd te zeggen of je dan af bent van Bios-instellingen, ik denk het niet.

Zal het echt zo simpel zijn door gewoon het bestaande schema direct te koppelen aan de goede RX en TX com-poort pinnetjes?
Dan ben ik natuurlijk wel van de bios settings af, die komt dan op COM te staan. Het punt is dan alleen dat ik de goede software moet vinden die snapt dat ik een IR ding aan de com poort heb hangen Zal me niet verbazen dat windows die zelf al wel heeft.

[...]
Misschien een andere pin aanduiding (elk mobo kan weer anders zijn, check je manual) ?

De pin aansluiting is voor beide schema's hetzelfde.. dus dat was het niet. De aansluitingen op het Asus moederbord is ook gewoon standaard zoals op het schema.
Misschien was het ook niet zo netjes soldeerwerk van mij dat de simpele daardoor niet werkte hoor.. in iedergeval met oplossing twee deed ie het wel prima.. die is zoizo beter, dus mooi niet meer aankomen .

[_ferry_]

wat moet je eigenlijk in je bios instellen hiervoor? ik heb em namelijk net gesoldeerd (simele schema, dus zend/ontvang +15ohm weerstandje) en heb em op me mobo aangesloten, maar je kan in het bios vanalles instellen, of zou hij het meteen al moeten doen?

[tm474881]

Ik heb zo'n rare draadloze trust infrarood muis (weet ook niet waarom ik die heb gekocht, maja) uit elkaar gehaald, op muis zit een ir-verzender, en op de basis een ir-ontvanger

Nu vraag ik me af of ik hiermee iets kan maken om bestanden naar mijn en me pa's telefoon te sturen via infrarood, dus als iemand een schema heeft ofzo:D
