Cheap contactloos SMD soldeer apparaat (10 euro / 5 min mod)

[equinoxe]

Steeds vaker moet ik SMD solderen, en aangezien ik de kosten van een "echt" smd-soldeer apparaat niet kan betalen (300 euro voor de goedkoopste.. )
heb ik het volgende gedaan:
Ik heb me er een desoldeeerbout (je kent ze wel dat ding met een rode bal erop die je voor een 10-tje kan kopen) gekocht, de rode bal eraf gehaalt, een slang eraan gehangen en aan een aquarium pomp (die ik nog had liggen) aangesloten:




dit werkt super !!
pompie aan, soldeerbout aan, en fohnen maar..

Dit is een van de eerste) resultaten.. (BTW: printplaat is geplot: zie eerdere PCB-plotter mod)

[Mitchelll010]

Toppie

ook Jean Michel Jarre

[miniK0bo]

hoe werkt zo'n ding eigenlijk? kan je dat even uitleggen

[Verwijderd]

ja want ik snap er eigenlijk heel weinig van

[Leon]

Als ik het goed heb plaat je soldeerflux met hele kleine tin-bolletjes op de soldeerpads en legt daar de componenten op.

Dan kun je dus met een oven (of in dit geval met hete lucht) de bolletjes laten smelten.

Wel mooi bedacht. blaas je de componenten trouwens niet weg
Of is het pompje daar niet sterk genoeg voor?

[equinoxe]

Het werkt heel simpel:

Zoals iedereen weet is de beste methode om SMD te solderen contactloos (ter voorkoming van buigende pootjes, te veel warmte overdracht, statische electriciteit enzo)
Daarom bestaan er hete lucht soldeer stations, maar die krengen zijn duur

Ik gebruik een desoldeerbout (liggen in zowat elk zichzelf respecterende electro zaak)
De bal (dat noemt men de "pomp") ruk ik van die bout af, daarvoor in de plaats sluit ik een slang aan de bout, en aan de andere kant een luchtpomp.
Door de buis wordt het lucht gepompt, en de (de)soldeerbout verwarmt die lucht.
Warme lucht smelt (bind) het soldeerpasta, en het onderdeel wordt zo gesoldeerd.. simpel toch?

Zie hier voor een voorbeeld van een profesioneel hete lucht soldeer-station
http://www.web-tronics.com/hotairsmdrew.html

edit:

Ik blaas de componenten niet weg, daar gebruik ik soms lijm voor, en soms een keramische pincet (antistatisch)

[ Voor 9% gewijzigd door equinoxe op 04-06-2003 17:37 ]

[Gutteguttegut]

Hmm..dit moet ikff onthouden bedankt voor de tip!!

[-DarkShadow-]

Dit is een heel gaaf projectje! Ik denk dat ik dit ook maar eens ga doen, maar dan niet met een aquariumpomp, maar met een compressor (en regeling).

[_ferry_]

leuk zelf bedacht ideetje, was handig geweest voor die tweaker die zijn mp3 speler ging verbouwen

[Sine]

equinoxe schreef op 04 June 2003 @ 13:17:
Steeds vaker moet ik SMD solderen, en aangezien ik de kosten van een "echt" smd-soldeer apparaat niet kan betalen (300 euro voor de goedkoopste.. )
heb ik het volgende gedaan:
Ik heb me er een desoldeeerbout (je kent ze wel dat ding met een rode bal erop die je voor een 10-tje kan kopen) gekocht, de rode bal eraf gehaalt, een slang eraan gehangen en aan een aquarium pomp (die ik nog had liggen) aangesloten:

[afbeelding]
[afbeelding]

dit werkt super !!
pompie aan, soldeerbout aan, en fohnen maar..

Dit is een van de eerste) resultaten.. (BTW: printplaat is geplot: zie eerdere PCB-plotter mod)
[afbeelding]

Eey equinoxe,

Welk progsel gebruik je nu eik om die printjes te tekenen ??

* Sine heeft ook een hp plotter op de kop kunnen tikken

[equinoxe]

Ik gebruik Eagle om te plotten:

Om een goede output in eagle te maken:
PCB ontwerpen > cam-processor aanklikken > device HPGL selecteren (omdat ik een HP7475A plotter heb) > output file: com2 > lagen selecteren > mirror aanvinken om de bodem juist te plotten > process Job > en hoppa de plotter loopt...

Wel er even aan denken om een (niet werkende) HPGL2 driver te installeren als je een HPGL plotter (zoals de HP7475A) onder win2k gebruikt, anders krijg je geen output..

Uitleg daarvoor:

Microsoft ondersteund geen HPGL meer.
Nu heb ik ontdekt dat je wel een HPGL/2 driver kan installeren om de camprocessor van Eagle voor de gek te houden, eagle gooit nl. gewoon een HPGL datastream naar die compoort omdat ie daar een plotter verwacht.
Let wel op: je kan met de HPGL/2 driver geen normale output mee creeren op een HPGL plotter (Microsoft testpaginas enzo werken dus niet).

[ Voor 18% gewijzigd door equinoxe op 04-06-2003 22:32 . Reden: verduidelijking ]

[-DarkShadow-]

ik doe het tegenwoordig ook met een plotter :D:D , maar ik heb een hele dunne pen, als ik geen stiftdikte instel in Eagle, dan krijg je 2 lijnen naast elkaar, maar zodra ik een stifdikte instel gaat hij het veel te dik maken. Met een stiftdikte van 7mm!!?? doet hij het redelijk. Bij mijn volgende (smd) project moet ik dat ff zien op te lossen.

[w00Dy]

nice mod, ga ik ook maar eens proberen.

[equinoxe]

@darkshadow: da's geen 7 mm maar 7 mil, en dat is 0.1778 mm
Nog een remark: snelheid 0 (std) is te snel, 1 te langzaam, maar als je 2 gebruikt gaat prima.

[-DarkShadow-]

bedankt

[Verwijderd]

kijk dit vindt ik nou een vet goede oplossing!

echt cool gemaakt zo! en nog verrekte handig ook

[The_Resetter]

Hmmm verdomd goede oplossing. Weer 1 voor het Gouden tipjes boekje

[MrOizo]

Maar heeft de bout wel genoeg vermogen om na een minut nog heet genoeg te zijn?

[equinoxe]

Ja hoor helemaal geen probleem.

[Verwijderd]

Wat ben je aan het maken eigenlijk?

[equinoxe]

Ik ben oa op dit moment aan het werken aan:

Nixie-clock (logisch gestuurd) bijna klaar: ben met de case bezig (en moet stroomverbruik nog wat inperken)
Nixie-clock (uC gestuurd): programma is klaar (maar moet um nog testen) onderdelen zijn binnen (Ik heb jede menge 74141's gevonden buizen heb ik, speciale trafo heb ik, ben met printplaat bezig (eerlijk gezegt, daar moet ik nog mee beginnen, maar het schema heb ik al klaar).

IR versterker voor XDA (print is klaar, wacht nog op 1 onderdeel).

Voeding voor XX1080 restlichtversterker. (ontwerp & print klaar, wachten op trafo uit USA, en zoeken naar zo'n 7 st. 3KV 220pF condensators, zijn blijkbaar niet makkelijk hier in de buurt te krijgen, misschien effe bij Stuud en bruin bestellen)
Modden van nokia van mijn nichtje: blauwe leds zijn binnen, zij moet alleen nog effe het mobieltje langsbrengen (waarschijnlijk moet ze eerst langs de arts om het ding chirurgisch te laten verwijderen uit haar hand ).
Maken van communicatiekabels van mobiele telefoons (voor software upgrades enzo ).
Maken van develop/eval board voor een P89LPC932 controller (hier wordt nog ijverig door Matty aan het schema/layout gewerkt).

Op de lijst om nog te maken: USB2LCDII, wacht op de nieuwe firmware van Zotty.

Daarnaast reparaties van vanalles wat men mij in de schoenen schuift (ik ben altijd wel bereid om iets erger kapot te maken.. )

[Elektronicanet]

Hoeveel vermogen heeft jouw bout? Want ik heb het ook geprobeerd met mijn soldeerstation (450 gr./60 Watt max) en daarmee wordt de hete lucht, gemeten op 1 mm afstand, slechts 190 graden. Ik heb een speciale desoldeerpunt gebruikt die in de soldeerbout past (ipv de punt) in combinatie met een aquariumpompje (er blaast redelijk wat lucht uit).
Ik neem aan dat je minimaal 280 graden nodig hebt toch?

[Sine]

equinoxe schreef op 06 June 2003 @ 12:26:
Ik ben oa op dit moment aan het werken aan:

Nixie-clock (logisch gestuurd) bijna klaar: ben met de case bezig (en moet stroomverbruik nog wat inperken)
Nixie-clock (uC gestuurd): programma is klaar (maar moet um nog testen) onderdelen zijn binnen (Ik heb jede menge 74141's gevonden buizen heb ik, speciale trafo heb ik, ben met printplaat bezig (eerlijk gezegt, daar moet ik nog mee beginnen, maar het schema heb ik al klaar).

offtopic:
Van die nixie klok verwachten we natuurlijk wel pics he ?

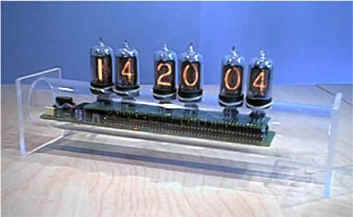

Twee van mijn brouwsels

http://www.electricstuff.co.uk/gmennc.jpg
http://www.electricstuff.co.uk/guimnc.jpg

[ Voor 12% gewijzigd door Sine op 10-07-2003 18:11 ]

[ANdrode]

Elektronicanet schreef op 10 July 2003 @ 16:32:
Hoeveel vermogen heeft jouw bout? Want ik heb het ook geprobeerd met mijn soldeerstation (450 gr./60 Watt max) en daarmee wordt de hete lucht, gemeten op 1 mm afstand, slechts 190 graden. Ik heb een speciale desoldeerpunt gebruikt die in de soldeerbout past (ipv de punt) in combinatie met een aquariumpompje (er blaast redelijk wat lucht uit).
Ik neem aan dat je minimaal 280 graden nodig hebt toch?

Als je er minder lucht langs laat gaan dan wordt de lucht warmer.

P = Wattage (constant)
Q = soortelijke warmte (constant)
M = massa (gewicht)

delta T = (q / m) * P

Om een hogere delta T te krijgen moet m dus kleiner zijn, of P hoger.
Omdat je al een soldeerstation heb zou ik gaan voor m kleiner -> minder lucht.

[Elektronicanet]

ANdrode schreef op 10 July 2003 @ 18:42:
[...]


Als je er minder lucht langs laat gaan dan wordt de lucht warmer.

P = Wattage (constant)
Q = soortelijke warmte (constant)
M = massa (gewicht)

delta T = (q / m) * P

Om een hogere delta T te krijgen moet m dus kleiner zijn, of P hoger.
Omdat je al een soldeerstation heb zou ik gaan voor m kleiner -> minder lucht.

Ik heb zojuist geprobeerd om er minder lucht door te sturen, maar dan wordt ie alleen nog maar kouder

[-DarkShadow-]

Elektronicanet schreef op 10 July 2003 @ 18:56:
[...]

Ik heb zojuist geprobeerd om er minder lucht door te sturen, maar dan wordt ie alleen nog maar kouder

dan blaas je er meer lucht doorheen

[Elektronicanet]

-DarkShadow- schreef op 11 juli 2003 @ 12:42:
[...]

dan blaas je er meer lucht doorheen

Haha, ik wil het best proberen, moet ik even een andere pomp zoeken. Maar ik denk niet dat het scheelt

[Elektronicanet]

Ik ga het straks proberen met een verfafbrander (250 graden), een trechter en siliconenslang

[equinoxe]

@ androde:
Ik heb een 45 watt desoldeerpomp, dit is voldoende om de pasta (ik gebruik dus wel soldeerpasta*) te laten smelten.
* RMA-20-21L : 62.8 Sn/36,8 Pb/ 0.4 Ag, Ts = 179-183 C


@ Sine: Het is me nog niet gelukt om een fatsoenlijke foto te maken met mijn crappy cam.. (daarnaast is de behuizing van mijn eerste klok (nog) niet echt mooi geworden, de 2e klok wordt mooier, is compacter door gebruik van microcontroller..)

[Elektronicanet]

equinoxe schreef op 13 July 2003 @ 12:14:
(ik gebruik dus wel soldeerpasta*)
* RMA-20-21L : 62.8 Sn/36,8 Pb/ 0.4 Ag, Ts = 179-183 C

waar haal je die vandaan?

[Verwijderd]

Elektronicanet schreef op 12 July 2003 @ 16:13:
Ik ga het straks proberen met een verfafbrander (250 graden), een trechter en siliconenslang

Dan smelt je trechter gegarandeerd, plexi smelt ook en gaat zelfs koken als je er te lang een verfafbrander tegenaan houdt

[bredend]

Jo, jij heb echt een goede uitvindersbrein. Gewoon simpele dingen combineren tot iets goeds! Ik vraag me af wat het volgende is dat je verzint.....

Elke tweaker heeft nu een plotter en een desoldeerpompje op het verlanglijstje

[equinoxe]

@ Electronicanet (na het lezen van zijn mail):
RMA-20-21L is industriele soldeerpasta, gemaakt voor silkscreen technieken (zeefdruk) en is alleen verkrijgbaar in hoeveelheden van 0.5 en 1 Kg, ik denk niet dat deze bij de conrad te verkrijgen is. Ikzelf heb dit ooit van een vriend gekregen die dat spul op het werk gebruikte.

Echter, het spul bij conrad heeft ook een lage Ts deze zal tussen de 183-190 C liggen (Bij de Stannol pasta, dit wegens het ontbreken van Ag), let wel op dat je ook een spoelmiddel nodig hebt om de zinkchloride weg te spoelen na het solderen, anders gaat de verbinding corroderen.

Microcontrollers zijn er goed mee te solderen, je hebt daar wel een spuit voor nodig om de pasta aan te brengen (het eilandje bedekken met een laagje van 0.1 -0.2 mm is ruim voldoende).
Daarna LIJM je de pakkage op de PCB en dan kan je het onderdeel solderen.
De lijm die doorgaans gebruikt wordt is een hoog-viscose lijm (erg stroperig dus), die het onderdeel op de plaats houd tijdens het solderen. Ikzelf wil wel eens naar Fotolijm grijpen als ik snel iets in elkaar moet zetten.. (wel eerst even laten voordrogen !! En zorg dat je de contacten NIET vervuild met de lijm )


@ Bredend:
Thanks, ik erger me gewoon altijd als ik bepaalde apparatuur of gereedschappen niet heb terwijl ik het nodig heb, of dat het niet te betalen is.
En dan doe ik iets wat ik altijd heb gedaan, ik analyseer dat ding, bedenk me welke goedkope* rotzooi ongeveer hetzelfde in elkaar steek of hetzelfde werkt, en maak daar dan dat stuk gereedschap mee. (* ben wel een echte tweaker )

Ohw, Als je toch op aan het sommen bent: vergeet niet dat machtig mooie grote blauwe LCD-scherm dat Zotty heeft, die nu ook bij iedere tweaker op de verlanglijst staat, die kwam van mij (was een bijbestelling nav mijn inkoopactie 1.5 jaar terug)maar GfX schermen op de PC zijn niet mijn bedenksel, daar moet ik de eer aan mijn achterbuurman Matty_ aan geven, hij was het die ooit de eerste code heeft geschreven voor de GFX schermpies))

[ Voor 13% gewijzigd door equinoxe op 14-07-2003 02:28 ]

[bredend]

Dat is idd wel fijn altijd, ik ben meestal meer tijd kwijt aan het verbeteren van gereedschap dan het gebruik ervan

Misschien moet je je sig ff aanpassen. Als ondertitel kan je wel gebruiken: Harry Plotter

[equinoxe]

LOL @ ondertitel.
