mini versterker voor koptelefoon maken

[Arjan]

goedesavonds..

ik heb sinds 2 dagen een leuke pda, maar nu wil ik deze eigelnlijk ook gaan gebruiken voor het beluisteren van mp3tjes. Helaas is het volume in combinatie met m'n dopjes erg laag (EX70LP).

Daarom wilde ik een versterkertje in elkaar knutselen.
Het output vermogen moet ergens tussen 5 en de 10mW liggen.
de bedoeling is dat dit gewoon op 1 penlight kan draaien.

Het kan gewoon mono zijn, aangezien ik helaas toch geen stereo aansluiting heb

Is er iemand die me kan vertellen hoe ik dit zou kunnen maken ?
of me iig op weg helpen, ik heb namelijk helemaal geen aanknopingspunten.

alvast bedankt!

[JWO]

misschien kun je zo'n pc boxen versterkertje gebruiken ?

[Raymond]

www.headwize.com
www.headfi.com

Zelfbouw hoofdtelefoonamps (was: HD600 waar kopen)

[Arjan]

JWO schreef op 29 september 2002 @ 22:01:
misschien kun je zo'n pc boxen versterkertje gebruiken ?

das usually 12 volt, en erg groot, die heb ik wl nog liggen, maar dus niet van toepassing, want die pompt er net ietsje meer uit dan 5mW

Lampje schreef op 29 september 2002 @ 22:40:
www.headwize.com
www.headfi.com

Zelfbouw hoofdtelefoonamps (was: HD600 waar kopen)

headamp kan ik dus op zoeken, handig

maar misschien dat we als tweakers zijnde ook nog even kunnen discussieren over zelfbouw ?

uit dat forum: http://www.geocities.com/aykm/classa.htm

maar dat vraagt alweer aardig wat volts, en ik heb nou eenmaal niet een HQ versterker nodig, hij meot gewoon het signaal een beejte opkrikken, het gaat hier om een goedkope, simpele oplossing.

[gitaarwerk]

velleman maar dat wil je niet

[Arjan]

ik kwam op het idee, omdat ik eens ooit in een Conrad gids een 10Watt versterkertje had gezien, deze was gewoon mono.
Dit ding was zon 5x5x5cm groot en dat kwam voornamelijk door de 2 condensatoren. Dus dacht ik, een versterkertje dat maar 10mW hoeft te geven kan uit de voeten met een veel kleiner condensatortje

dus, ik ben op zoek naar iemand die me kan zeggen wat er in principe nodig is voor zon ding. Ondertussen is google mijn vriend

[w00Dy]

gitaarwerk schreef op 29 september 2002 @ 22:54:
velleman maar dat wil je niet

velleman is wel goeie kwaliteit hoor, ik heb de M8020 gehoord. En voor een zelfbouw voorversterker, petje af hoor!

[JeroenT]

Misschien is dit iets voor jou?

http://space.tin.it/scienza/fladelle/Page31.htm

Werkt op 2 penlightjes , maar zal het vast nog wel doen op 1.5 volt

[prisselada]

Als electronicus zijnde heb ik al een en ander in elkaar geklust aan versterkertjes, maar die werkten allemaal op minimaal 9Volt. Als je interesse hebt (of misschien anderen ook) heb ik nog wel schema's e.d. liggen. Kan je eens aan iets anders priegelen dan aan een computer

[Arjan]

Klubbheads schreef op 30 september 2002 @ 12:23:
Misschien is dit iets voor jou?

http://space.tin.it/scienza/fladelle/Page31.htm

Werkt op 2 penlightjes , maar zal het vast nog wel doen op 1.5 volt

woei, die ziet er leuk uit, en 2 penlight is ook geen prob, die raak ik nog wel kwijt in een broekzak erges

jammer wel dat ie pas bij 30hz begint, ik had net die oordopjes gekocht voor de lage tonen
maar 30Hz is ook laag...

ik ga es even kijken of ik dit kan solderen met mijn motoriek, alvast hartstikke bedankt !

[Arjan]

prisselada schreef op 30 september 2002 @ 12:41:
Als electronicus zijnde heb ik al een en ander in elkaar geklust aan versterkertjes, maar die werkten allemaal op minimaal 9Volt. Als je interesse hebt (of misschien anderen ook) heb ik nog wel schema's e.d. liggen. Kan je eens aan iets anders priegelen dan aan een computer

iig bedankt voor t aanbod, ik laat wel horen als daar ngo interesse voor is

[Raymond]

Atgast schreef op 29 september 2002 @ 22:47:

maar misschien dat we als tweakers zijnde ook nog even kunnen discussieren over zelfbouw ?

Zelfbouw hoofdtelefoonamps (was: HD600 waar kopen)

euhm, tjek de topictitel: zelfbouw hoofdtelefoonamps

Lijkt me toch wel degelijk over zelfbouw te gaan.
Die amps die in dat topic staan zijn inderdaan van het lichtnet gevoed, omdat ze toch een vaste plek kregen.
Maar ze komen direct uit de datasheets van de opamps en als je een kijkje neemt om headwize.com zul je zien dat dittype versterker enorm vaak voor mobiel gebruik word ingezet. Juist omdat ze nauwelijks stroom vragen. En als je een mono headampje zoekt, neem je gewoon een eenkanaals (of hoe je dat wilt noemen ) opampje. Lekker simpel

[Verwijderd]

Hoofdtelefoonversterker

[Arjan]

woei, kheb wat onderdeeljtes gehaald, nu ff een tabbeletje voor de weerstandswaarden, en ik kan gaan solderen

[Arjan]

Klubbheads schreef op 30 september 2002 @ 12:23:
Misschien is dit iets voor jou?

http://space.tin.it/scienza/fladelle/Page31.htm

Werkt op 2 penlightjes , maar zal het vast nog wel doen op 1.5 volt

wat is eigelijk t maximale voltage dat ik hierdoor kan jagen zonder iets te mollen ?
want alle onderdelen kunnen minimaal 25 volt aan.... of zie ik dat verkeerd ?

[Arjan]

gesoldeerd, aangesloten... doet t nie

[Verwijderd]

Rustig ff alles nalopen, alle connecties. Controleer of je nergens kortsluiting hebt gemaakt. Niet gaan huilen in een hoekje .

[Raymond]

Atgast schreef op 05 oktober 2002 @ 02:26:
gesoldeerd, aangesloten... doet t nie

PICS

[Arjan]

* Arjan komt huilend uit t hoekje van de kamer....

denk je dat je wat hebt aan pics ?
ik vraag me af of je er iets op kan zien.



die grond daar bij C3, kan ik die gewoon vastmaken aan de - van B1 ?

[Raymond]

Atgast schreef op 05 oktober 2002 @ 15:21:
denk je dat je wat hebt aan pics ?
ik vraag me af of je er iets op kan zien.

die grond daar bij C3, kan ik die gewoon vastmaken aan de - van B1 ?

Ik wil gewoon pics zien

Ja

[Arjan]

kan ik t ding eigelijk ook testen door 1,5 volt op de input te plaatsen, en de de spanning op de output te meten ? (die dus hoger zou moeten zijn)

[Raymond]

nee, want je hebt een input cap. (die blokkeert DC)

[Arjan]

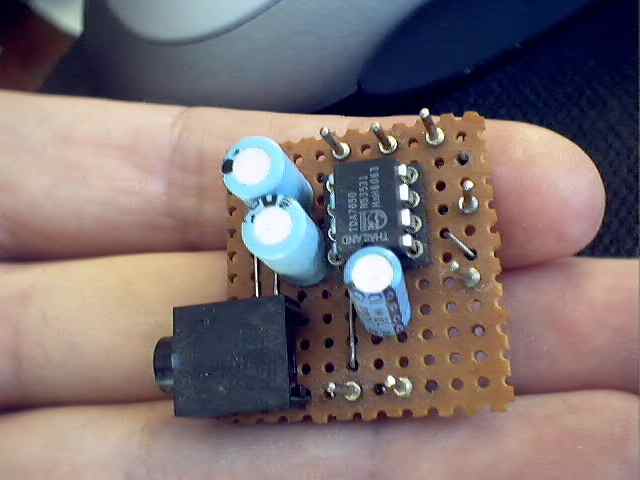

daar zijn uw plaatjes, in deze testopstelling krijg ik er geen kik uit

[Arjan]

* Arjan schopt, kicked, trapt en doet int algemeen gewoon ff agressief jegens dit topic....

kheb nog maar een weekje om dit werkende te krijgen mensen, help me bitte

[Arjan]

* Arjan schopt, kicked, trapt en doet int algemeen gewoon ff agressief jegens dit topic....

kheb nog maar een weekje t/m vrijdag om dit werkende te krijgen mensen, help me bitte

[JeroenT]

hmm hij zou in principe moeten werken tot de maximale werkspanning van de transistoren die je gebruikt..
ik heb de schakeling hier ook even gemaakt en werken doet ie
loop alle contacten na ohhja , die cap c3 kun je idd aan ground leggen
dat streepje met die kleinere strepen eronder is altijd massa.

[Verwijderd]

Als ik zo je soldeerpics bekijk: tja...

Je hebt de componenten op de verkeerde kant van 't gaatjesprint gesoldeerd...

Bouw anders eerst de schakeling eens op een breadbordje op, dan kun je 'm iig eff testen.

Als ik tijd heb zal ik 't straks ook effe proberen.

Kijk anders ook nog effe op http://www.commlinx.com.au/schematics.htm
voor nieuwe ideetjes...

[Arjan]

Verwijderd schreef op 08 oktober 2002 @ 12:38:
Als ik zo je soldeerpics bekijk: tja...

Je hebt de componenten op de verkeerde kant van 't gaatjesprint gesoldeerd...

Bouw anders eerst de schakeling eens op een breadbordje op, dan kun je 'm iig eff testen.

Als ik tijd heb zal ik 't straks ook effe proberen.

Kijk anders ook nog effe op http://www.commlinx.com.au/schematics.htm
voor nieuwe ideetjes...

kheb em aan die kant gesoldeerd omdat ik anders altijd problemen heb met tin die gaat lopen

zover ik weet zijn de componenten goed aangesloten, ik snap echt niet waarom ie t neit doet

[remco_k]

Atgast schreef op 05 oktober 2002 @ 15:21:
* remco_k komt huilend uit t hoekje van de kamer....

denk je dat je wat hebt aan pics ?
ik vraag me af of je er iets op kan zien.

[afbeelding]

die grond daar bij C3, kan ik die gewoon vastmaken aan de - van B1 ?

Nou wij tweakers zullen je er wel doorheen helpen hoor:
Ja, die grond MOET zelfs aan de B1 zitten.... grond = grond tenzlotte.

Ik zie trouwens dat je niet bang bent voor brom, maar da's latere zorg, want je hoort nu nix.

Je moet ff een multimeter pakken en alle verbindingen van en naar buiten nameten.
Het mini-jackje aan de input even nameten (meten=weten zeggen ze hier), meet ook ff de output naar je headfoon door.
Beter nog: pak een hoofdtelefoontje, knip de stekkert eraf en knoop die erbij op de "print" (waar de ingang op zit gebakken VOOR de C1, je zou hier tenslotte nog wat moeten horen)
Volg de schakeling steeds verder met de hoofdtelefoontje (grond moet op grond blijven!) en misschien vind je het punt waar er geen geluid meer is... (misschien wel een defecte Q1,Q2 of Q3...)

Heb je het met 2 penlights in serie geprobeerd?? (en niet met dat ronde CR2032 (of zoiets) batterij wat ernaast ligt?)
Polariteit van de batterij goed ?? (plus op plus en min op min)

Heb R3 en R6 kruisen elkaar in het schema... is dat bij jou ook een kruising? (niet verbonden met elkaar dus.) Ook C2 en Q2... (je zal het vast wel goed hebben gedaan, maar je weet nooit, he?)

edit:

[quote]
kheb em aan die kant gesoldeerd omdat ik anders altijd problemen heb met tin die
gaat lopen
[/quote]
Dat is juist de bedoeling van tin...

En nog wat: waar heb jij in hemelsnaam leren solderen?

[Arjan]

kheb niet leren solderen

gewoon die bout gepakt en jé

maar ik kan vermelden dat ie t nu doet !!!
however crappy, maar hij doet t !!
er was erges een ijzertje losgeraakt (onder zon dikke verbinding )
WIEIE

t basgeluid kraakt (ook als het inputvolume laag staat) en de versterking is minimaal...
ik ga even proberen wat meer voltage er tegen aan te gooien

[Arjan]

ok, ik heb er zonet ff wat meer power tegen aan gegooid (12volt), en t maakt qua versterking of basgeluid niks uit

het ligt dus aan de componenten ?

btw, ik kan zeer goed solderen, ik zit hier alleen met een 100W soldeer pistool, das niet handig voor deze electronica

imand tips voor meer volume en beter bass ? (andere weerstandswaardes ?)

[remco_k]

Duh... andere hoofdtelefoon kopen, of gewoon een andere bron aanboren...

[Arjan]

remco_k schreef op 08 oktober 2002 @ 15:14:
Duh... andere hoofdtelefoon kopen, of gewoon een andere bron aanboren...

andere hoofdtelefoon, toch maar liever niet, ik ben gek op deze dingetjes

en een andere bron aanhoren, ik heb een mp3 spelertje, maar ik wil graag muziek uit dit ding, en t moet gaan, alleen ben ik helaas niet technisch kundig genoeg om te weten welke aanpassingen ik moet doorvoeren voor meer volume.

(en waarom de bas kraakt)

[JeroenT]

Je had nu nog beter een lm358 kunnen pakken , nog simpeler en nog meer vermogen

alleen werkt die pas goed vanaf 5 volt DC

[Arjan]

Klubbheads schreef op 08 oktober 2002 @ 16:30:
Je had nu nog beter een lm358 kunnen pakken , nog simpeler en nog meer vermogen

alleen werkt die pas goed vanaf 5 volt DC

me == n00b

een wát ?

(btw, door tijdsgebrek is het plan omgegooid, 12 volt is nu het beschibare vermogen )

[TheLemon]

Atgast schreef op 08 oktober 2002 @ 14:44:
btw, ik kan zeer goed solderen, ik zit hier alleen met een 100W soldeer pistool, das niet handig voor deze electronica

imand tips voor meer volume en beter bass ? (andere weerstandswaardes ?)

Met een soldeerpistool moet je niet eens aan dit soort klussen willen beginnen, dat wordt sowieso hopeloos, helemaal als je al weinig ervaring hebt.

Tip: je weet van anderen hierboven dat het schema werkt.
Ga nu eerst op millimeterpapier een layout van je schema maken op ware grootte. Dan alle onderdelen (op de goede kant, want het verbaast me niks dat er iets is losgeschoten) in je (schone) bordje prikken. Dan alle onderdelen snel vastsolderen (houden niet van hitte nl.) met een degelijk soldeerboutje (25Watt ofzo, hoeft geen dure te zijn) met een kleine punt.
Vervolgens in een metalen chassisje (sloop ff een ander apparaatje ofzo) alle chassisdelen (potmeters, jacks, etc.) netjes vastzetten. Leg nu een massadraadje van je chassis naar het centrale aardpunt op je printje. Vervolgens ga je met netjes afgestripte en LANG GENOEGE draadjes alle extra verbindingen maken.

Zorg tenslotte voor een goede stabiele voeding (volle batterijen of beter nog, een netvoedinkje, al was het alleen maar om te testen) die ook genoeg Ampères kan leveren.

Als je dit alles netjes gedaan hebt en je onderdelen niet kapotgesoldeerd hebt, moet het werken, zo niet dan ben jij gewoon niet tevreden met het geluid van dit schema of je koptelefoon, beter schema zoeken dan.

[TheLemon]

12V voor de voeding bedoel je? Maak dan -6 en +6 Volt en met één (of twee voor ietsje meer volume) opamp en een paar weerstandjes heb je prima vet geluid. Heb wel een simpel schemaatje als je wilt.

[Arjan]

TheLemon schreef op 08 oktober 2002 @ 17:23:
12V voor de voeding bedoel je? Maak dan -6 en +6 Volt en met één (of twee voor ietsje meer volume) opamp en een paar weerstandjes heb je prima vet geluid. Heb wel een simpel schemaatje als je wilt.

simpel schema klinkt prima

btw, ik heb t ding slechts nodig voor een reisje rome (de busreis overleven)
daarom hoeft ie geen schonheidsprijs te winnen, maar t geluid moet wel goed klinken.

dus als je een schematje hebt, graag

TheLemon schreef op 08 oktober 2002 @ 17:14:
[...]

Met een soldeerpistool moet je niet eens aan dit soort klussen willen beginnen, dat wordt sowieso hopeloos, helemaal als je al weinig ervaring hebt.

doe ik lekker toch en t lukt me nog ook

[Antonius]

Als de kwaliteit niet mega-hifi hoeft te zijn, heb je hier misschien iets aan:
http://www.semiconductors.philips.com/pip/TDA7050

Hiermee bouw je een stereo hoofdtelefoonversterkertje met 1 IC, een paar condensatortjes en evt. een potmeter. Mega compact, laag stroom verbruik, werkt goed op 3v. 1,5v wordt een beetje erg krap. Hij is zelfs in SMD verkrijgbaar, maar ook in gewone DIL behuizing.

Review van een versterkertje wat hiermee gebouwd is:
http://www.dansdata.com/boostaroo.htm
Let op: hier zitten er 3 in!!! Op het plaatje zie je de 3 SMD ic-tjes trouwens mooi zitten.

[Arjan]

Antonius schreef op 08 oktober 2002 @ 22:37:
Als de kwaliteit niet mega-hifi hoeft te zijn, heb je hier misschien iets aan:
http://www.semiconductors.philips.com/pip/TDA7050

Hiermee bouw je een stereo hoofdtelefoonversterkertje met 1 IC, een paar condensatortjes en evt. een potmeter. Mega compact, laag stroom verbruik, werkt goed op 3v. 1,5v wordt een beetje erg krap. Hij is zelfs in SMD verkrijgbaar, maar ook in gewone DIL behuizing.

Review van een versterkertje wat hiermee gebouwd is:
http://www.dansdata.com/boostaroo.htm
Let op: hier zitten er 3 in!!! Op het plaatje zie je de 3 SMD ic-tjes trouwens mooi zitten.

ziet er leuk uit, als ik die moet solderen moet ik dus echt ff een soldeer pennetje kopen.


Als ik het goed begrijp is er voor meer volume te krijgen, slechts een "opamp" nodig ?

en is die ook te maken zonder kleine IC'tjes ?

[TheLemon]

Een opamp (operational amplifier) is meestal te koop in de vorm van een IC (met twee of vier opamps bijv. in één behuizing). Met de TL072, twee of drie weerstandjes, evt. een condensatortje en een potmeter(volume, kun je nog weglaten) heb je al een prima versterker, supersimpel.
Enige probleem is dat je + en - voeding moet hebben voor een opamp.

[Arjan]

TheLemon schreef op 09 oktober 2002 @ 10:46:
Een opamp (operational amplifier) is meestal te koop in de vorm van een IC (met twee of vier opamps bijv. in één behuizing). Met de TL072, twee of drie weerstandjes, evt. een condensatortje en een potmeter(volume, kun je nog weglaten) heb je al een prima versterker, supersimpel.
Enige probleem is dat je + en - voeding moet hebben voor een opamp.

dus als ik morgen naar m'n lokale electroboer loop en voor een "TL072" vraag, dan kan ie me dat zo geven ?
of is dat specialisten werk ?

en misschien een rare vraag, maar wat doet de door mij gebouwde schakeling dan ? want versterken valt vies tegen...

[remco_k]

Ik geloof dat atgast zijn muziek aan de hele bus wil laten horen... Is een PA niet wat voor op je hoofd.
Waar haal je trouwens een mp3 speler vandaan die mono is??

En neem nou een tip van ons aan: Als je toch bij die electronica boer bent, koop een soldeerboutje van zo'n 25 Watt, een rolletje tin en TEKEN je componentlayout eerst op ware grootte op papier.
Als je gaat solderen: zorg ervoor dat de componenten niets te lijden hebben: te warm = defect.

[Arjan]

remco_k schreef op 09 oktober 2002 @ 15:24:
Ik geloof dat atgast zijn muziek aan de hele bus wil laten horen... Is een PA niet wat voor op je hoofd.
Waar haal je trouwens een mp3 speler vandaan die mono is??

En neem nou een tip van ons aan: Als je toch bij die electronica boer bent, koop een soldeerboutje van zo'n 25 Watt, een rolletje tin en TEKEN je componentlayout eerst op ware grootte op papier.
Als je gaat solderen: zorg ervoor dat de componenten niets te lijden hebben: te warm = defect.

hehe, muziek aan de hele bus laten horen is geen punt, kheb nog zon leuke 2x30 watt versterker liggen voor op 12 volt (trekt ietsje pietsje teveel amps maarja)

ik heb geen mp3 speler die mono is, maar een pda.
Deze gebruik ik normaal dan ook nooit voor muziek vanwege t feit dat ie mono is en omdat z'n output erg zwak is. Maar aangezien een vriend van me z'n microdrive kan meenemen, hebben we veel plek voor muziek

En dat soldeerboutje van 25 vind ik niks, dan wil ik ook meteen een goede.

Ik kan goed genoeg solderen om die componenten niet te warm te laten worden hoor, maar ik wil eigenlijk gewoon een simpel versterkertje in elkaar prutsen zodat ik met 2 koptelefoons aan die zwakke output kan luisteren.

daarom was ik zo blij met die eerste schakeling, makkelijk te maken, en t zou moeten werken met weinig voltage. het bleek te mooi om waar te zijn.
dus blijft mijn vraag, hoe krijg ik meer output voor weinig ? (tis maar 1x nodig, nouja, 2x ook voor de terugreis )

[JeroenT]

TheLemon schreef op 09 oktober 2002 @ 10:46:
Een opamp (operational amplifier) is meestal te koop in de vorm van een IC (met twee of vier opamps bijv. in één behuizing). Met de TL072, twee of drie weerstandjes, evt. een condensatortje en een potmeter(volume, kun je nog weglaten) heb je al een prima versterker, supersimpel.
Enige probleem is dat je + en - voeding moet hebben voor een opamp.

Hoe kom je erbij dat een opamp een symetrische voeding nodig heeft?
Je kunt hem ook op een enkelvoudige voeding gebruiken alleen heb je dan een in en uitgang koppel c nodig..

Niets nieuws onder de zon dus.. wat betreft de topicstarter lees boeken! lees documentatie op internet. Er zijn zat schema's voorbij gekomen die alle prima werken

Ik ken een vriend die ook "ff" dacht iets in elkaar te gaan zetten

suc6

[JeroenT]

Atgast schreef op 09 oktober 2002 @ 16:43:
[...]

hehe, muziek aan de hele bus laten horen is geen punt, kheb nog zon leuke 2x30 watt versterker liggen voor op 12 volt (trekt ietsje pietsje teveel amps maarja)

ik heb geen mp3 speler die mono is, maar een pda.
Deze gebruik ik normaal dan ook nooit voor muziek vanwege t feit dat ie mono is en omdat z'n output erg zwak is. Maar aangezien een vriend van me z'n microdrive kan meenemen, hebben we veel plek voor muziek

En dat soldeerboutje van 25 vind ik niks, dan wil ik ook meteen een goede.

Ik kan goed genoeg solderen om die componenten niet te warm te laten worden hoor, maar ik wil eigenlijk gewoon een simpel versterkertje in elkaar prutsen zodat ik met 2 koptelefoons aan die zwakke output kan luisteren.

daarom was ik zo blij met die eerste schakeling, makkelijk te maken, en t zou moeten werken met weinig voltage. het bleek te mooi om waar te zijn.
dus blijft mijn vraag, hoe krijg ik meer output voor weinig ? (tis maar 1x nodig, nouja, 2x ook voor de terugreis )

Ohhja , een soldeerbout van 25 watt is PRIMA voor jou toepassing

[Verwijderd]

Dat schema met die 3 transistorren zou ik nooit mijn sennheiser HD250 inprikken!
Je stuurt gewoon een constante gelijkstroom door de hoofdtelefoon.
Output elco te duur??

[Arjan]

Verwijderd schreef op 09 oktober 2002 @ 20:03:
Dat schema met die 3 transistorren zou ik nooit mijn sennheiser HD250 inprikken!
Je stuurt gewoon een constante gelijkstroom door de hoofdtelefoon.
Output elco te duur??

geen idee, hoe meer termen ik hoor hoe waziger t word...

btw, ff offtopic, maar een 25watt soldeerbout molt je componenten toch eerder omdat ie niet snel genoeg de tin op een goede temp krijgt ?

en over die gelijkstroom, was niet eerder al uitgelegd dat die input cap dat tegenhoud ?

enne, @ klubheads, als ik er tijd voor had dan ging ik me er zeker in verdiepen. Helaas, want ik vind t erg interesant, maar ik heb maar een paar dagen de tijd om een goedkope versterker te maken, dus alle suggesties zijn nog welkom !

[TheLemon]

Zie hier: extreem simpel mono ampje. Als ik hem zo bouw, geeft hij prima geluid en versterkt hij een line-level signaal tot pijn in je oren niveau met prima weergave van het hele spectrum. Als je van die 50K een 100K weerstand maakt, versterkt hij nog meer. Als je die potmeter weglaat en de input dus direct aan die input-C hangt, he je geen volumeregeling meer (dus altijd max. versterking).

Verder staan de aansluitpinnetjes van de TL072 IC erbij. Als je er twee wil maken, kun je pinnetjes 6,5,7 gebruiken voor resp. 2,3,1 van de eerste opamp (er zitten er dus twee in één IC).

P.S.: Ik gebruik hem zelf met 2X 15V. voeding, weet niet hoe goed hij het zal doen met 2X 6V., maar ik denk dat dat wel prima moet gaan.

P.P.S: Als je er twee wilt maken met elk een eigen volumeknop, zullen ze elkaar gaan beïnvloeden met dit schema. Dan moet je nog een opamp plaatsen voor de splitsing met versterking 1 (unity gain) om een inputbuffertje te hebben.

[Arjan]

TheLemon schreef op 09 oktober 2002 @ 23:44:

als het me niet lukt deze te bouwen, dan moet ik t denk ik opgeven.

ff onderdelen check-up:
• Potmeter: 10k log
• diode
• 100nF Cap.
• 10M weerstand
• 10K weerstand
• 50K weerstand
• IC TL072

kan je me misschien nog uitleggen hoe ik de ground dan bouw ?
als ik een accu gebruik met 12 volt, kan ik dan gewoon de + en de - kant op die door jou aangegeven aansluitpunten bevestigen ?
en zo ja, waar maak ik de ground aan vast ? of moeten die gewoon aan elkaar zitten ?

and again: alvast erg bedankt

[Arjan]

ik heb de onderdeeltjes hier voor me ligen

ik denk dat ik het ground gebeuren al heb ontcijferd
wil ik alleen nog even weten of ik die accu idd zo aan kan sluiten, en wat pin 1 op die ic is

[TheLemon]

Ehm, ik weet niet waar je die diode vandaan haalt, maar die komt niet voor in het schema.

Verder: met één accu kun je die voeding niet maken, want dan heb je alleen de +12V en 0V (ground). Met twee accu's kun je door de plus van de ene aan de min van de andere te knopen een -12, +12 en 0V maken (namelijk het knooppunt van die twee accu's, ligt precies tussen de -12 en +12 in).

Ik zou het gewoon met batterijtjes doen, zo'n dingetje neemt heel weinig vermogen op. Probeer gewoon te beginnen met twee penlites (dus + en - 1,5 Volt) en kijk of 'ie naar behoren werkt, anders moet je voor meer volts zorgen totdat 'ie hard genoeg gaat. Als je maar niet boven de + en - 18V gaat.

Over die ground: zorg ervoor dat die allemaal verbonden zijn en ook met de massa van alle chassisdelen (dus van de in- en outputjacks en de potmeter, kun je gewoon het linkerpennetje tegen het huis aanduwen en dat wat tin erop).

Moet werken zo!

[Arjan]

hmm, dat + en - verhaal is me nog niet duidelijk.

als je me zou kunnen aanleggen hoe ik in godsnaam een + en een - bron kan maken, dan zou ik je helemaal dankbaar zijn

de rest is inmiddels gesoldeerd (met het massive gun) en ik ga em zo testen op de comp voeding (+5 en -5)

[prisselada]

Als ik die print zo zie, dan vraag ik me toch af of er niet ergens een sluitinkie zit tussen twee pootjes ofzo... Normaal gesproken soldeer je de onderdelen namelijk aan de andere kant Maar loop ff alles na en meet (als je dr eentje hebt) met een multimeter alles na. Mocht t dan nog niet werken, kom dan maar langs want dan kan je t gewoon niet

[TheLemon]

Pc voeding testen = goed idee!

Als je een batterijhoudertje hebt voor twee penlites, normaal gesproken: min=0V, plus=+3V
Kan ook anders: min=-1,5V, plus=+1,5V en midden tussen de batterijen is 0V, dan moet je even een aftakking solderen aan het punt waar de plus van de ene tegen de min van de andere batterij zit. Met vier batterijen idem dito, maar dan krijg je dus -3 en +3V en wat meer power uit je versterker, simpel.

Met een trafo kan het precies zo, vaak kun je nl. twee trafo's in om één kern kopen, daar komt dan bijv. 2X 24V~ uit, volledig gescheiden.

[Arjan]

TheLemon schreef op 10 oktober 2002 @ 17:25:
Pc voeding testen = goed idee!

Als je een batterijhoudertje hebt voor twee penlites, normaal gesproken: min=0V, plus=+3V
Kan ook anders: min=-1,5V, plus=+1,5V en midden tussen de batterijen is 0V, dan moet je even een aftakking solderen aan het punt waar de plus van de ene tegen de min van de andere batterij zit. Met vier batterijen idem dito, maar dan krijg je dus -3 en +3V en wat meer power uit je versterker, simpel.

Met een trafo kan het precies zo, vaak kun je nl. twee trafo's in om één kern kopen, daar komt dan bijv. 2X 24V~ uit, volledig gescheiden.

ahh, en die 0 die ertussen zit moet dan op de ground

meteen ff testen

[TheLemon]

[Arjan]

TheLemon schreef op 10 oktober 2002 @ 17:38:

het eerste geluidje heb ik eruit gekregen

helaas was t veelste zwak, twas dan ook maar 1,5 volt.
is er geen manier dat ik uit een 12 volt accu -6 en +6 ga krijgen ?

tis zonde namelijk, dan kan ik die handige accu niet gebruiken

edit:
met -5 en +5 van de comp voeding hoor ik niets meer dan wat gekraak

[Arjan]

voor Lampje:










en dat met een mega gun met een "punt" van een halve vierkante cm (code name: strijkijzer)

maar ik zit er dus nog mee dat ie kraakt, ik ga ff nog een andere spanningsbron opduiken.

[JeroenT]

lol , schaf nou eerst een soldeerbout aan man , des te meer kans dat het spul slaagt..

Je zou ook een pseudo ground kunnen maken met 2 flinke weerstanden van 250 Ohm in serie met de 12v accu. de middenaftakking gebruik je dan als ground

Ook zul je 2 elko's van 220 uF over elke weerstand moeten zetten zodat die de spanning een beetje stabiliseren.



ff snel dan in paint

[Arjan]

Klubbheads schreef op 10 oktober 2002 @ 19:14:
lol , schaf nou eerst een soldeerbout aan man , des te meer kans dat het spul slaagt..

kheb al uitgelegd waarom dat ditmaal geen mogelijkheid was.

helaas krijg ik geen kick uit t ding meer
misschien per ongeluk omgepoold oid, zou t IC'tje dan gefried zijn ?

[Arjan]

Klubbheads schreef op 10 oktober 2002 @ 19:14:
lol , schaf nou eerst een soldeerbout aan man , des te meer kans dat het spul slaagt..

Je zou ook een pseudo ground kunnen maken met 2 flinke weerstanden van 250 Ohm in serie met de 12v accu. de middenaftakking gebruik je dan als ground

Ook zul je 2 elko's van 220 uF over elke weerstand moeten zetten zodat die de spanning een beetje stabiliseren.

[afbeelding]

ff snel dan in paint

hmm, ziet er als een leuke optie uit, maar gaan die weerstanden niet ontzettend kachels zitten wezen ? en dus zwaar stroom trekken ?

[Willie-wortel]

Nou is hier dan de oplossing na 300 reply`s:


- Ga na de formido en koop er een soldeerbout van 12 eur ofzow.

- Ga daarna naar de site van circuitsonline.net:

http://www.circuitsonline.net/circuits/view.php?id=4

- Maak deze schakeling en je zult je verbazen over de versterking bij 325 mW!!!!


Oja voordat ik het vergeet; niet te hard zetten hé? Goedkope oordopjes/koptelefoons leggen hierbij zo het loodje!

[Dioot]

Atgast schreef op 10 oktober 2002 @ 19:11:

Volgens mij is die condensator geen 100nF. Ik kan de waarde niet lezen, maar dit is duidelijk een elco en gezien z'n grootte lijkt hij mij eerder 100 uF (micro Farad dus )
Voor de werking zou het volgens mij niets uit moeten maken dat hij veel groter is dan in het schema. Om te testen zou je hem er eens uit kunnen halen (dus pen 3 van de opamp rechtstreeks aan de potmeter aansluiten) maar meet dan voordat je een koptelefoon aansluit of je uitgang niet vastloopt tegen de voeding. Dat kan gaan gebeuren als je ingang een kleine offset heeft. (die dus normaal gesproken door de condensator wordt tegengehouden )

[ Voor 0% gewijzigd door Dioot op 10-10-2002 23:00 . Reden: plaatje gefixt ]

[Arjan]

Dioot schreef op 10 oktober 2002 @ 22:58:
[...]

Volgens mij is die condensator geen 100nF. Ik kan de waarde niet lezen, maar dit is duidelijk een elco en gezien z'n grootte lijkt hij mij eerder 100 uF (micro Farad dus )
Voor de werking zou het volgens mij niets uit moeten maken dat hij veel groter is dan in het schema.

je hebt gelijk, kzie nu pas dat t nF moest zijn

je zegt dat t niks uit zou moeten maken, dat verklaard dus niet waarom ie t nu niet meer doet

[Arjan]

de IC is vervangen, en ik hoor weer zacht gekraak.

tips ?

[Dioot]

Atgast schreef op 11 oktober 2002 @ 12:44:
de IC is vervangen, en ik hoor weer zacht gekraak.

tips ?

Controleer ten eerste nog een keer of alles helemaal goed is opgebouwd en of alle verbindingen goed contact maken.
Meet dan eens een keer de gelijkspanning aan de uitgang en op beide ingangen van de opamp. Deze moet overal 0 V zijn. Verder zou je eens een koptelefoon direct op pin 3 van de opamp kunnen aansluiten, dus na de condensator. Daar moet je het geluid met ongeveer dezelfde sterkte kunnen horen als aan de ingang, als de potmeter op max staat. Post eventueel je meetresultaten hier als je er nog niet uitkomt. Succes

[Antonius]

Atgast schreef op 08 oktober 2002 @ 22:48:
[...]

ziet er leuk uit, als ik die moet solderen moet ik dus echt ff een soldeer pennetje kopen.


Als ik het goed begrijp is er voor meer volume te krijgen, slechts een "opamp" nodig ?

en is die ook te maken zonder kleine IC'tjes ?

Dat Philips IC is geen opamp hoor. Is gewoon een vrijwel compleet stereo hoofdtelefoon versterkertje in 1 blokje. Is ook in gewone DIL behuizing met 8 pootjes te verkrijgen. Als je die nou nog in een voetje monteert, kun je hem zelfs met een 100 watt soldeerpistool nog veilig in elkaar bakken

Ik heb het nog ergens liggen (... zoek ... zoek ...) kijk eens aan:

http://www.zandbelt.nl/tweakers/klein.jpg

Als je geen soldeerpennetjes nodig hebt, kan het zelfs nog best een stukje kleiner. Volgens mij werkte ie op 1,5 of 3 volt, ging hard zat om piepende oren van te krijgen.

[Willie-wortel]

Nu die van mij:

[TheLemon]

Het zou wel aardig zijn als Atgast ff vertelde wat 'ie uiteindelijk gebouwd heeft en of het nu werkt...

[Arjan]

TheLemon schreef op 17 oktober 2002 @ 17:38:
Het zou wel aardig zijn als Atgast ff vertelde wat 'ie uiteindelijk gebouwd heeft en of het nu werkt...

wat ik als laatste had gepost heb ik dus gemaakt, maar of t werkt... kheb dat IC tje gemold door de uitgang aan elkaar te knopen (per ongeluk)
