Vragen over potmeters

[Verwijderd]

Ik heb een paar vragen over potmeters (regelbare weerstanden)

1. Potmeter heeft 3 pootjes, welke gebruik je

2. kan je potmeter i.v.m een fan gebruiken

3. Hoeveel watt kan er max door?

da was et.

[Verwijderd]

1} buitenste 2
2} zou niet weten waar je hem anders voor zou moeten gebruiken
3} ligt eraan hoeveel Watt je potmeter kan hebben

[Verwijderd]

Dank je

[Leon]

1 meten is weten..
2 alles kan
3 kijk eens hoe snel zo'n potmetertje wegsmelt als je er maar 1 van 0,1 watt pakt..

[Rick2001]

Het zijn trouwens niet de buitenste twee, maar de binnenste met een van de buitenste.
Inderdaad is meten altijd nog het beste, maar meestal is de middelste de massa en de ene buitenste geen een verhoging van de weerstand en de andere poot een identieke verlaging van de weerstand.
Simpel toch ?

[Verwijderd]

Op zaterdag 06 oktober 2001 00:39 schreef Rick2001 het volgende:
Het zijn trouwens niet de buitenste twee, maar de binnenste met een van de buitenste.
Inderdaad is meten altijd nog het beste, maar meestal is de middelste de massa en de ene buitenste geen een verhoging van de weerstand en de andere poot een identieke verlaging van de weerstand.
Simpel toch ?

eh ja
maar bijvoorbeeld bij dit ding


Waar moet de stroom door heen?
bovenste 2?

[Verwijderd]

Bekijk dat ding eens van dichtbij en je weet het

Als je goed kijkt zie je dat 'de onderste twee' samen aan een baan van koolstof zitten met de vorm van een hoefijzer. De bovenste ('middelste') zit aan een metalen plaat welke ronddraait en een contactpuntje heeft op die koolstofbaan.

Als je nu 1 van de uiteinden en de 'middelste' pakt dan zie je dat je een systeem hebt waarin je dmv. draaien aan het schijfje kunt bepalen hoeveel van die koolstofbaan gebruikt wordt; oftewel hoe groot/klein de weerstand moet zijn.

[burne]

Op zaterdag 06 oktober 2001 14:51 schreef r0ck3t het volgende:

[..]
Waar moet de stroom door heen?
bovenste 2?

Door alle drie. Leuke thread. Tot nu toe geen enkel kloppend antwoord. Lees dit eens, misschien dat er dan een paar kwartjes vallen:
http://www.tpub.com/neets/book15/62d.htm

[AFR]

Op zaterdag 06 oktober 2001 15:03 schreef Burne het volgende:

[..]

Door alle drie. Leuke thread. Tot nu toe geen enkel kloppend antwoord. Lees dit eens, misschien dat er dan een paar kwartjes vallen:
http://www.tpub.com/neets/book15/62d.htm

Waarom kloppen de andere andere antwoorden niet?

Een potmeter bevat een weestand, die je door middel van het verdraaien van de loper in tweeen kunt delen.

Wanneer je 2 van de 3 pootjes gebruikt, fungeert de potmeter als een variabele weerstand. Dit voldoet uitstekend om het voltage dat over de fan valt te verlagen.
Wanneer je alle drie de pootjes gebruikt [EDIT: hier stond: "2 van de 3"], plaats je als het ware een weerstand tussen de voeding en de + van de fan, en een tweede weerstand tussen de + van de fan en de massa. De tweede weerstand is overbodig en zort alleen voor een extra verlies (en dus warmte) in de potmeter.

Houd er wel rekening mee dat de potmeter niet te warm wordt. Vermogen dat de fan aan moet kunnen moet minimaal spannignsval*stroom_door_fan bedragen. Je kunt ook overwegen om de potmeter te gebruiken om de uitgangsspanning van een variabele spanningsregelaar als de 317 in te stellen.

[Verwijderd]

Op zaterdag 06 oktober 2001 16:29 schreef AFR het volgende:

[..]

*knip*
Wanneer je 2 van de drie pootjes gebruikt, plaats je als het ware een weerstand tussen de voeding en de + van de fan, en een tweede weerstand tussen de + van de fan en de massa. De tweede weerstand is overbodig en zort alleen voor een extra verlies (en dus warmte) in de potmeter.

Moet zijn 3 van de drie


Overigens, zal je nooit lekker met een gewone koolstof potmeter een fan kunnen regelen, hij kan de stroom niet aan. Je zult een 5 Watt draadgewonden potmeter nodig hebben.

[jll]

Het regelen van de spanning over je fan wordt wel lastig met z'n klein ielig draaipot die smelt binnen de kortste keren weg. je kunt beter die potmeter gebruiken om een lm317 aante sturen => kijk bij topic "9v op 24v fan"

[Verwijderd]

als je een fan hebt van 0,23-0,30 mA moet je een 4 watts potmeter gebruiken

als je de potmeter op een tafel zet met de piunnetjes richting jou, dan moet je de 2 rechtse pinnetjes gebruiken

dan knip je de zwarte draad van de fan door en zet je die op die 2 pinnetjes..

als je nu de potmeter naar RECHTS draait gaat ie harder en Lings gaat ie zachter

[Verwijderd]

Op zaterdag 06 oktober 2001 17:42 schreef jll het volgende:
Het regelen van de spanning over je fan wordt wel lastig met z'n klein ielig draaipot die smelt binnen de kortste keren weg. je kunt beter die potmeter gebruiken om een lm317 aante sturen => kijk bij topic "9v op 24v fan"

O, dat valt reuze mee.
Ik heb een 10 Ohm 5 Watt potmeter aangesloten op m'n CPU fan. Ook met een fan die 0,5 Ampere verbruikt gaat dat prima.

Immers, zodra de spanning omlaag gaat op de fan, gaat ook het stroomverbruik omlaag. Ik raad alleen wel aan, om die potmeter als het kan op het metaal van de kast te monteren, of een plaatje metaal, om wat koeling te geven.

Maar ook los valt het mee, hij wordt gewoon een beetje warm.

(Bij mij is het echt geen 'Baybus' meer te noemen, de potmeter zit op de achterkant van de kast .)

[Verwijderd]

Door alle drie. Leuke thread. Tot nu toe geen enkel kloppend antwoord. Lees dit eens, misschien dat er dan een paar kwartjes vallen:

Kun jij me vertellen wat er fout is aan mijn antwoord? Het verhaaltje klopt namelijk gewoon helemaal.

[Verwijderd]

Op zaterdag 06 oktober 2001 18:06 schreef hezik het volgende:

[..]

Kun jij me vertellen wat er fout is aan mijn antwoord? Het verhaaltje klopt namelijk gewoon helemaal.

Hehehehehehe,
dat kan 'ie ook niet, omdat jouw verhaal klopt.

[Verwijderd]

Woeps,
dubbelpost

[bugs]

Als ik het zo bekijk zijn er meer goede als compleet foute antwoorden, en wat kleine verwaringetjes.

In de trend van doe maar een gok: 1} buitenste 2

Het beste kan je gewoon goed kijken hoe je potmetertje in elkaar zit of meten hoe hij in elkaar zit. pootjes willen nog wel eens anders zitten als je zou verwachten.

Verwarring zaaien: meestal is de middelste de massa
Een potmeter met ingebouwde randaarde??? cool!!!

AFR, jouw uitleg slaat op het aansluiten van 3 pootjes, niet 2. Niet een handige manier om een fan aan te sluiten.

Onder de noemer wat een zuinige fan: als je een fan hebt van 0,23-0,30 mA

Maar om ontopic te blijven. Een draadgewonden potmeter is waarschijnlijk de makkelijkste oplossing, maar je hebt er wel eentje van een wat hoger vermogen nodig. Daardoor zijn die dingen best duur. Gebruik maken van een transistortje of van mijn part een lm317 (beetje overkill) geeft een iets gecompliceerder schakelingetje dat goedkoper is en er wat netter uit kan zien. Je hebt dan geen groote potmeter nodig.

[bugs]

en nog even wat constructiefs:

[AFR]

oeps... dit was een verkeerde post. Sorry..

[roedie]

Op zaterdag 06 oktober 2001 19:23 schreef bugs het volgende:

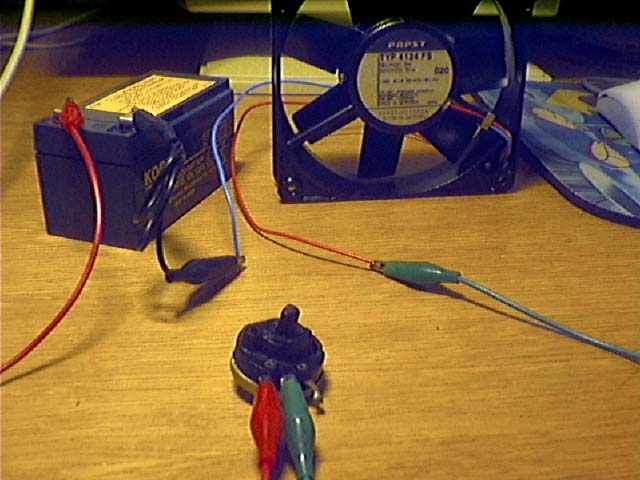

en nog even wat constructiefs:
[afbeelding]
[afbeelding]
[afbeelding]

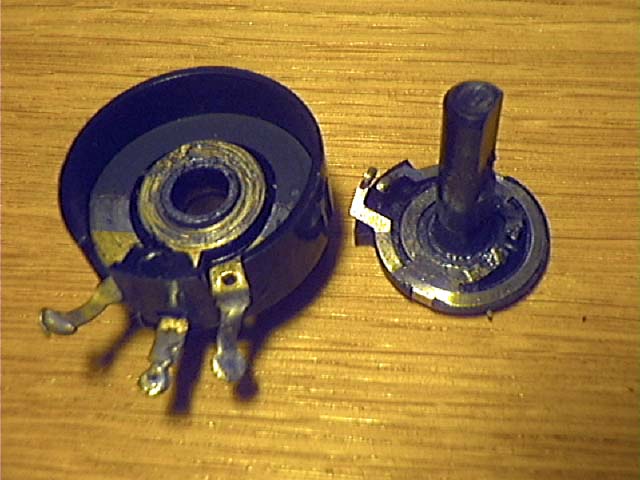

Wow, jij kunt een pottie slopen

[bugs]

Op zaterdag 06 oktober 2001 21:59 schreef roedie het volgende:

[..]

Wow, jij kunt een pottie slopen

Hij doet 't nog hoor, 't is een oude waarbij je 'm gewoon in elkaar kan zetten en uit elkaar kan halen.

[elgringo]

Op zaterdag 06 oktober 2001 18:02 schreef Hooi het volgende:

[..]

O, dat valt reuze mee.
Ik heb een 10 Ohm 5 Watt potmeter aangesloten op m'n CPU fan. Ook met een fan die 0,5 Ampere verbruikt gaat dat prima.

Immers, zodra de spanning omlaag gaat op de fan, gaat ook het stroomverbruik omlaag. Ik raad alleen wel aan, om die potmeter als het kan op het metaal van de kast te monteren, of een plaatje metaal, om wat koeling te geven.

Maar ook los valt het mee, hij wordt gewoon een beetje warm.

(Bij mij is het echt geen 'Baybus' meer te noemen, de potmeter zit op de achterkant van de kast .)

maar een pot vn 10 ohm = nix:
V=RI; een beetje cpufan is 2 watt (toch?)P=VI: 2=12I: I=0,17
12/0,17=70Ohm
met je 10 ohmige weerstand kun je dus varieren van 0,875*12=10,5 tot 12V, das nix.....

[Verwijderd]

Op zaterdag 06 oktober 2001 22:12 schreef elgringo het volgende:

[..]

maar een pot vn 10 ohm = nix:
V=RI; een beetje cpufan is 2 watt (toch?)P=VI: 2=12I: I=0,17
12/0,17=70Ohm
met je 10 ohmige weerstand kun je dus varieren van 0,875*12=10,5 tot 12V, das nix.....

12v en je wilt 6 volt kwijt bij 0,5 ampere
R=U/I =6/0,5=12 Ohm
(De fan zal op 5 volt waarschijnlijk niet meer draaien.)
Je kunt bij 0,5 ampere aan fans eventueel een 25, maar liever een 10 Ohm potmeter gebruiken.

Bij 0,12 tot 0,5 een 25 of 50 Ohm.
Bij een nog lager verbruikk 50 of 100 ohm.

In de reeks van draadgewonden potmeters heb je alleen die keuzes, 10 (of nog kleiner) 25 50 100

Je wilt maar 6 volt kwijtraken, dus
700 ohm , I=U/R,zou 6/700=0,0086 ampere zijn.
Dat is wel erg weinig zijn voor een fan.

PS breek je er de kop nu niet over, het draait hier uitstekend, en prima regelbaar.

[Sine]

Tja nogal een grove methode om je fan techtstreeks achter een pot te hangen

sine's beproefde methode :



ps dat 1k weerstandje laat ik ook weg
