Hoi allemaal,
Even kort wie ik ben: ik ben nieuw op het forum. Ik knutsel als hobby aan mijn Home Assistant, en daar heb ik veel plezier in.
Ik heb een Atlantic Calypso Split VS 270L (warmtepompboiler met Cozytouch). Toen de Cozytouch-cloud twee dagen plat lag, wilde ik er niet meer van afhankelijk zijn. Nu draait de boiler lokaal in Home Assistant, en dat wil ik graag delen.
Wat werkt:
- Uitlezen: eigenlijk alles wat de boiler kent. Ik heb de hele reeks afgezocht en kan alle ongeveer 288 waarden lezen. Van de belangrijkste weet ik wat ze betekenen (tanktemperaturen, energie van de warmtepomp, vermogen van het element, hoeveel warm water er nog is, stand, boost, legionella, afwezigheid), van een deel nog niet.
- Instellen: doeltemperatuur, stand (Handmatig/Eco+), boost, legionella, element, noodmodus en afwezigheid, allemaal zonder cloud.
- Een schema in Home Assistant dat de boiler verwarmt in de goedkoopste uren.
Hoe het is aangesloten:

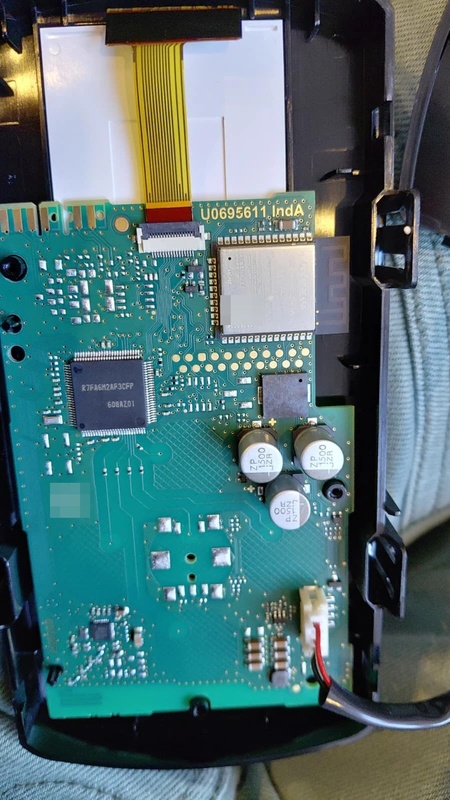

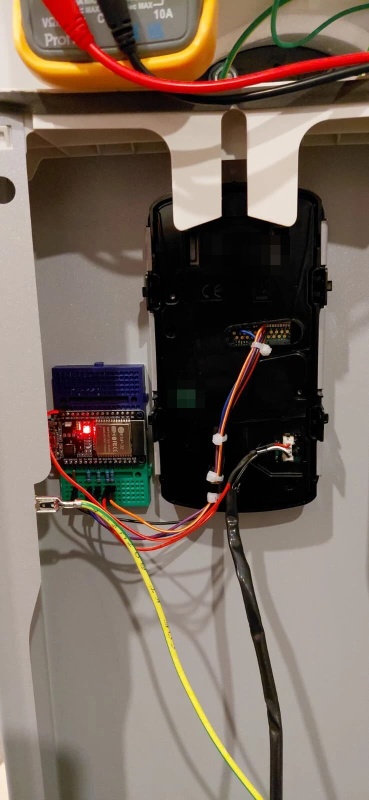

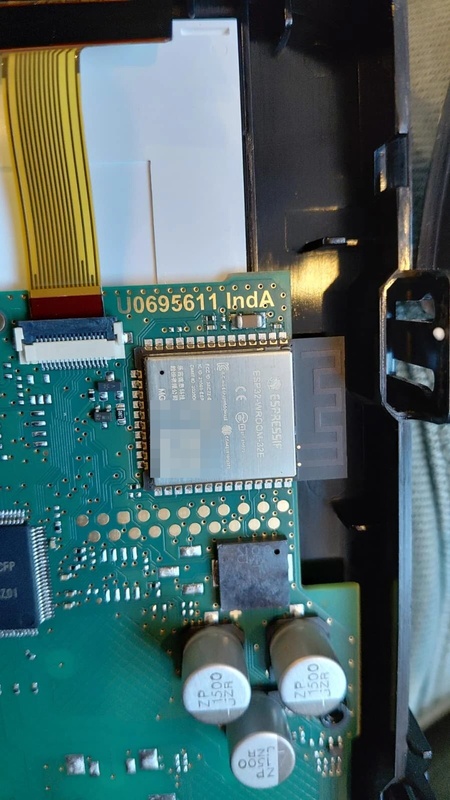

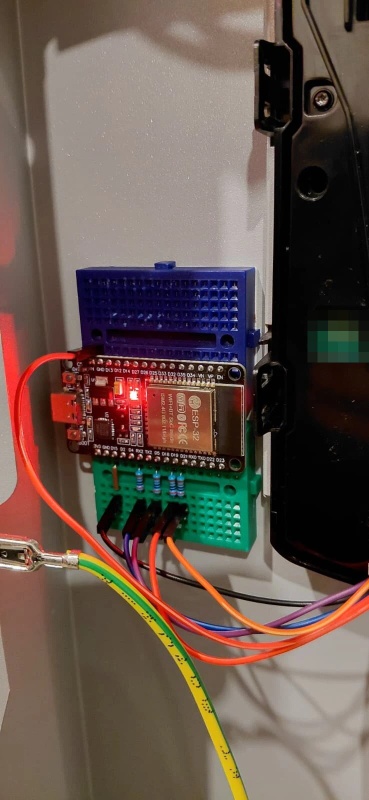

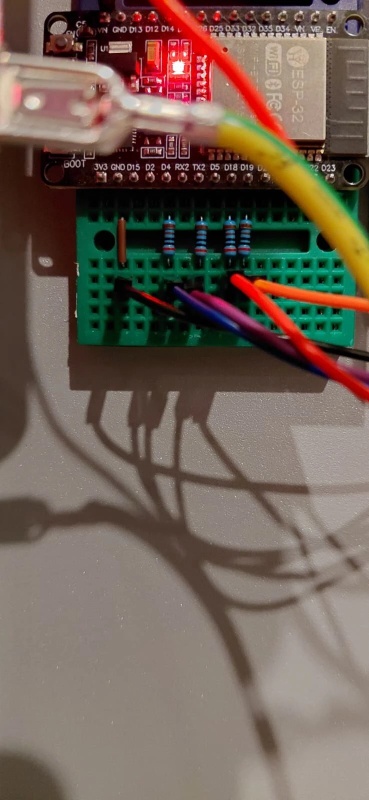

- Een ESP32 (ESPHome) zit met een paar draadjes en weerstanden op de printplaat van de display. Die leest mee en kan dezelfde berichten sturen als de Cozytouch-wifi-chip. Zie de foto's.
- Een Sonoff ZBMINIR2 (Zigbee) zit op aansluitklemmen 11 en 12 van de boiler (externe sturing, op de boiler ingesteld als "Daluur"). Home Assistant zet dat relais aan in het goedkoopste blok van de dag. Met het relais uit gaat de boiler niet meer vanzelf verwarmen, met het relais aan wel.
De code en het uitzoeken van het protocol heb ik met hulp van AI gedaan. Het openschroeven, solderen en testen deed ik zelf. Over de diepste technische details weet ik dus niet alles, maar ik deel mijn notities graag als iemand het wil nabouwen.
Als je iets nabouwt, doe dat op eigen risico.
Ik zag hier ook mensen met een Calypso VM (100 of 150 liter). Mijn model is de Split VS 270L, dus ik weet niet of het bij die modellen ook werkt.
Heeft er iemand een vergelijkbare Atlantic-boiler of ervaring met externe sturing? Ik hoor graag of het bij jullie ook werkt, en ik ben benieuwd naar jullie vragen.
:strip_exif()/f/image/WnJaV7bofH47PkmFO0Orjwgk.jpg?f=fotoalbum_large)
:strip_exif()/f/image/whJs8zryKcfk1X2eIPFUGXHN.jpg?f=fotoalbum_large)
:strip_exif()/f/image/ukopQBYxuPETsHHzEflwAUPW.jpg?f=fotoalbum_large)
:strip_exif()/f/image/nA8CBWjI2eiYgxWu0vxXJW0U.jpg?f=fotoalbum_large)
:strip_exif()/f/image/9A67BNVvM8nuPuiY2D2Hcme4.jpg?f=fotoalbum_large)
Groet,
HA-Knutselaar
