Advies Electra tuinhuis en schuur

[clements]

Mijn vraag
Ik ga binnenkort een tuinhuis plaatsen en dit lijkt me een mooi moment om de stroom voorziening ook wat netter te maken. Momenteel is de schuur op een eigen groep aangesloten en loopt er ook een 5-aderige kabel (25m 2,5mm2) naar een CEE 3fase stopcontact. In de meterkast zit deze achter een SC203 b16 automaat .

op het tuinhuis wil ik ook aantal PV panelen leggen stuk of 6. Op de woning heb ik momenteel al 10panelen liggen op L2.

Losse groep naar de schuur laat ik dan vervallen.

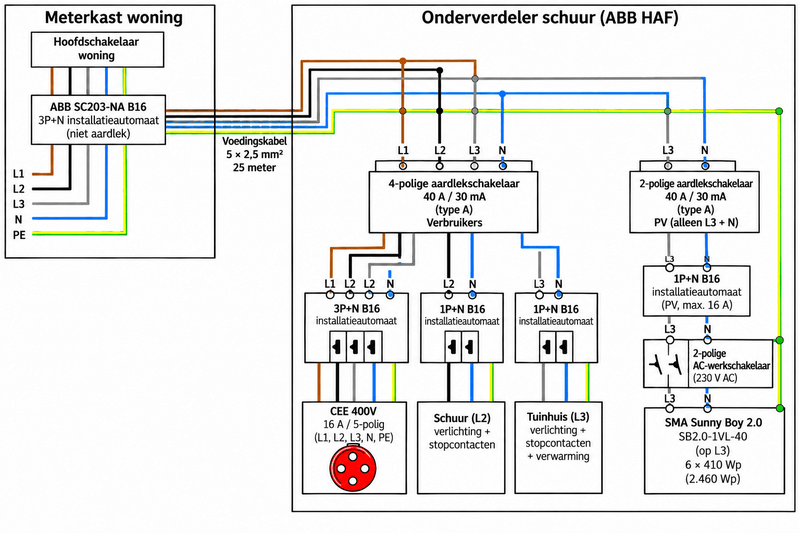

Mbv chat heb ik onderstaande schema gemaakt en ik zou hier graag advies over willen. Ik kan eea zelf aansluiten en aanleggen en evt door elektricien laten nakijken, maar wil het ook vooraf een beetje goed doordenken. Vermogens zijn niet zo groot in de schuur etc dus ik kan ook b13 automaten plaatsen.

Relevante software en hardware die ik gebruik
...

Wat ik al gevonden of geprobeerd heb

Ps de kleurtjes en lijnen van de draden zijn niet zo heel best, maar genoeg als praatplaatje

[ Voor 4% gewijzigd door clements op 25-10-2026 14:30 ]

[Annuk]

clements schreef op zondag 25 oktober 2026 @ 14:29:
Mijn vraag
Ik ga binnenkort een tuinhuis plaatsen en dit lijkt me een mooi moment om de stroom voorziening ook wat netter te maken. Momenteel is de schuur op een eigen groep aangesloten en loopt er ook een 5-aderige kabel (25m 2,5mm2) naar een CEE 3fase stopcontact. In de meterkast zit deze achter een SC203 b16 automaat .

op het tuinhuis wil ik ook aantal PV panelen leggen stuk of 6. Op de woning heb ik momenteel al 10panelen liggen op L2.

Losse groep naar de schuur laat ik dan vervallen.

Mbv chat heb ik onderstaande schema gemaakt en ik zou hier graag advies over willen. Ik kan eea zelf aansluiten en aanleggen en evt door elektricien laten nakijken, maar wil het ook vooraf een beetje goed doordenken. Vermogens zijn niet zo groot in de schuur etc dus ik kan ook b13 automaten plaatsen.

Relevante software en hardware die ik gebruik
...

Wat ik al gevonden of geprobeerd heb

Ps de kleurtjes en lijnen van de draden zijn niet zo heel best, maar genoeg als praatplaatje


[Afbeelding]

Je kunt altijd eens even onderzoek doen in Het grote topic voor Elektra huisinstallaties - Deel 4 en de voorgaande delen.

Maar persoonlijk zou ik zeggen:
In de hoofdverdeler(meterkast woning) een ABB 300mA 3P+N aardlekautomaat (B of C20A)
Met tussen de woning en de schuur een nieuwe kabel 4x4mm²-as.
Dan in de schuur de onderverdeler opbouwen als een gewone verdeler met een hoofdschakelaar en dan de afweging maken om klassieke constructie met aardlekschakelaar(s) en eindgroepen te maken of aardlekautomaten.
Zeker voor de PV zou ik een aardlekautomaat overwegen, en voor het gemak de andere 2 1P+N eindgroepen ook.
En ook voor de 3P+N een eigen aardlekautomaat voor je CEE WCD.
Of inderdaad wat jij in gedachten hebt kan (deels) ook...

Dan wordt het:
Hoofdschakelaar
3P+N aardlekschakelaar 40A 30mA
3x 1P+N eindgroep
1x 3P+N eindgroep
1x aardlekautomaat 1P+N voor PV

Met klassieke aardlekschakelaar voor je/de PV gaat er mogelijk snel misbruik gemaakt worden van de aardlekschakelaar om er andere dingen (bij) achter te plaatsen terwijl dat ronduit niet wenselijk is (en ook niet (meer) toegestaan).

[clements]

Thnx. Ik verwacht eigenlijk niet zo veel verbruik dus lijkt 40A me best zwaar? Als ik daar 20A zou plaatsen dan hier de gegevens invul zou ik bij 20A per fase net met een 2,5mm2 af kunnen. Of zie ik iets over het hoofd?

Dan de losse groepjes op 16A voor selectiviteit
Pv met z’n eigen groep lijkt me idd beter. En dan een werkschakelaar voor de pv
