Riool dimensionering, hoe laten controleren?

[peer geen appel]

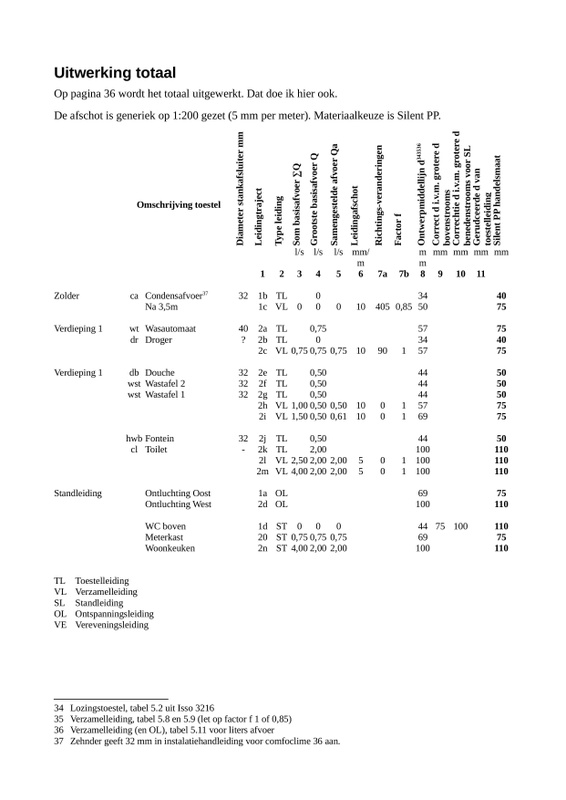

Ben bezig met het dimensioneren op basis van het 'Dyka technisch handboek binnenrioleringen' en 'ISSO 3216 NTR 3216 Riolering van bouwwerken'. Binnenriolering is nieuw voor me, dus vergeef me overduidelijke fouten

Waar of hoe laat ik deze berekeningen nu controleren? Wil graag dat ik alles goed dimensioneer en ontwerp voordat ik begin aan het aanleggen.

Vragen die ik sowieso heb:

1. 1c verzameleiding na condensafvoer. Volgens tabel 5.1 van de Isso norm is het PPC equivalent van 50 mm een buis van 75 mm. Maar dat is toch veel te veel voor dat condenswater van de ComfoCool?
2. Droger 2a en wasmachine2b. Ik dacht aan twee seperate toestelleidingen die samenkomen in één verzamelbuis 2c. Maar hoe zit het dan met de stankafsluiter voor de droger?
3. Standleiding 1d loopt van verdieping 1 naar zolder.
   1. Ik heb maar 44 mm nodig. Maar doordat die condensafvoer overgaat naar 75 mm moet hij bij stap 9 naar 75 mm.
   2. En omdat er benedenstrooms een toilet op de eerste verdieping zit moet ik naar 100 mm ontwerpdiameter. Klopt dit?

Mocht je antwoord hebben, ik wil vooral weten waarom dat zo is of welke regel of tabel van toepassing is. Dan snap ik het ook



Let op, dit is alleen nog de eerste verdieping en zolder. Voor de eenvoud laat ik niet de rest zien.

Wat ik al gevonden of geprobeerd heb

• Dyka technisch handboek binnenrioleringen meerdere keren lezen.
• ISSO 3216 NTR 3216 Riolering van bouwwerken lezen relevante passages en tabellen.
• Zelf de berekeningen maken
• Generieke informatie zoeken op internet over diameters

[Paul Hewson]

1. Een 32 mm buis voor condenswater raakt ongetwijfeld verstopt na verloop van tijd door de mineraalafzetting als het voor een CV-ketel is. Gewoon aansluiten met 50 mm, dat is er ook in silent PP. Krijg je ook veel beter een veer door als je de afzetting wilt verwijderen.
2. Als je ze combineert kun je gewoon 1 sifon 50 mm plaatsen. Zolang je de horizontale leiding maar in 75 mm uitvoert kan het verticale deel prima in 50 mm, ook de gecombineerde aansluiting.
3. 1. Correct.
   2. Correct, dat betekend dus 90 mm. Van oudsher gebruikte men 110 mm omdat er 90 mm PVC niet verkrijgbaar was, maar 90 mm is beter in theorie.
