en nu wat langer, ja ik heb mijn verhaal daarna door wlke ai getrapt zodat hij wat logischer in elkaar zit.
Poort- en garagedeuropeners werken meestal op één van de volgende twee manieren.
1. Afzonderlijke ingangen voor openen en sluiten
Bij dit type motor zijn er aparte ingangen op de besturingsprint voor OPEN en CLOSE. Door op de juiste ingang een korte puls te geven, stuur je de motor aan om de poort of garagedeur te openen of te sluiten.
Dit is handig als je beide functies afzonderlijk wilt bedienen. Je kunt bijvoorbeeld in Home Assistant een knop maken om de deur te openen en een aparte knop om de deur te sluiten.
2. Eén ingang voor openen en sluiten
Bij dit type motor wordt dezelfde ingang gebruikt voor beide functies. Elke puls geeft de volgende opdracht in de cyclus:
- De deur is dicht: een puls laat de deur openen.
- De deur is aan het openen: een puls stopt de deur.
- De deur is open: een puls laat de deur sluiten.
De precieze werking verschilt per motor. Bij sommige modellen stopt de deur bijvoorbeeld eerst en verandert de volgende puls pas daarna de bewegingsrichting.
Het nadeel van deze oplossing is dat je met één puls niet rechtstreeks kunt bepalen of de deur moet openen of sluiten. Je geeft alleen een algemene opdracht.
Hoe sluit je een Shelly aan?
Op één of beide stuuringangen van de motor kun je een relais met potentiaalvrije contacten, ook wel dry contacts genoemd, aansluiten.
Een potentiaalvrij relais geeft zelf geen spanning door naar de motor. Het werkt als een elektrisch schakelaartje: wanneer het relais wordt geactiveerd, maakt het tijdelijk een verbinding tussen twee aansluitingen.
Bijvoorbeeld:
- OPEN en GND (ground): een puls om te openen.
- CLOSE en GND: een puls om te sluiten.

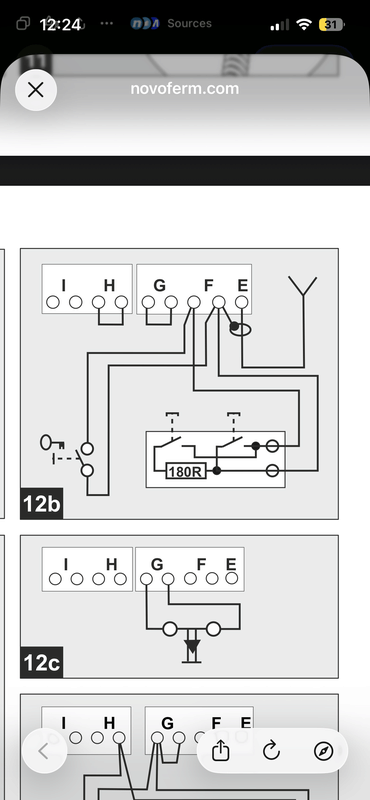

Dit zijn voorbeelden. Controleer altijd het aansluitschema van de betreffende motor, want de aansluitingen kunnen anders zijn aangeduid.
Hoe krijgt de Shelly stroom?
De Shelly heeft zelf wel voeding nodig om te kunnen werken. Afhankelijk van het gebruikte model kan dit bijvoorbeeld 24 V DC zijn.
Die voedingsspanning is uitsluitend bedoeld om de Shelly van stroom te voorzien. De voeding van de Shelly staat los van de potentiaalvrije schakelcontacten die je gebruikt om de motor aan te sturen.
Belangrijk: sluit de voedingsspanning van de Shelly niet zomaar aan op de OPEN-, CLOSE- of GND-aansluitingen van de motor. De motorbesturing krijgt alleen de schakelverbinding die nodig is om een opdracht te geven. Controleer ook of de voedingsspanning en de elektrische specificaties geschikt zijn voor jouw Shelly-model.

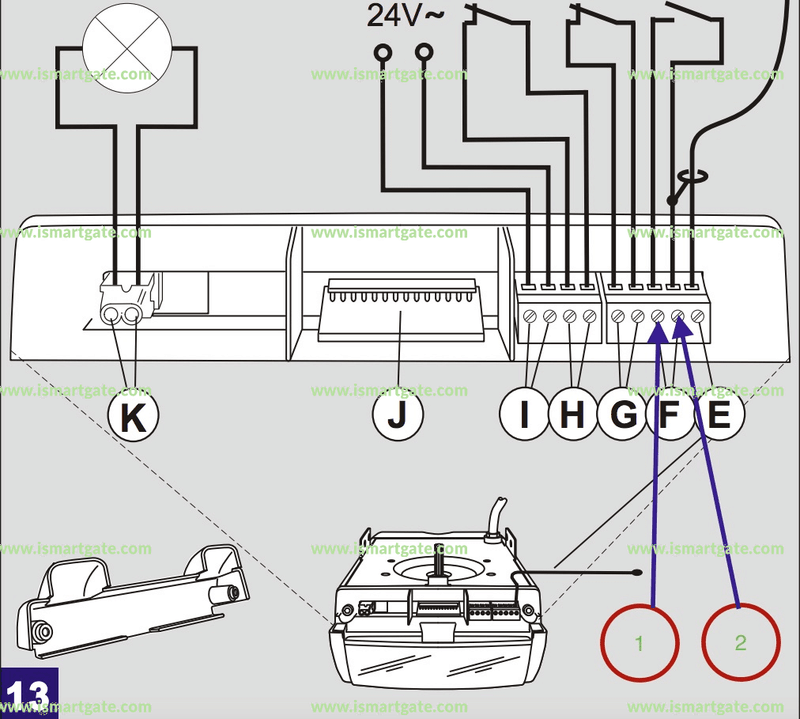

Praktisch voorbeeld: een Shelly UNI op 24 V
Stel dat je een Shelly UNI gebruikt en de besturingsprint van je poort- of garagedeurmotor beschikt over aparte OPEN- en CLOSE-ingangen.
1. Voorzie de Shelly van de juiste 24 V-voeding, als die spanning geschikt is voor jouw uitvoering.
2. Zoek op de besturingsprint de aansluitingen voor OPEN, CLOSE en de bijbehorende gemeenschappelijke aansluiting, bijvoorbeeld GND.
3. Controleer in de handleiding welke ingangen geschikt zijn voor bediening met een potentiaalvrij contact.
4. Sluit de relaisuitgang(en) van de Shelly aan volgens het aansluitschema.
5. Activeer het relais kort. Daarmee maak je bijvoorbeeld tijdelijk verbinding tussen OPEN en GND.
6. Als alles correct is aangesloten, ontvangt de motorbesturing een puls en zal de poort of garagedeur de bijbehorende opdracht uitvoeren.
Gebruik een korte puls die past bij de eisen van de motorbesturing. Laat het relais niet onnodig lang geactiveerd.
Integratie met Home Assistant
Vervolgens kun je de Shelly integreren in Home Assistant. Daar kun je afzonderlijke bedieningselementen maken voor openen en sluiten, mits de motor en de Shelly-aansluitingen deze afzonderlijke bediening ondersteunen.
Zo kun je bijvoorbeeld:
- De poort op afstand openen.
- De garagedeur afzonderlijk een sluitopdracht geven.
- Automatiseringen maken op basis van tijdstippen.
- De poort of deur bedienen via de Home Assistant-app.
Let op: een sluitopdracht is niet automatisch hetzelfde als de bevestiging dat de deur daadwerkelijk gesloten is. Wil je zeker weten dat de deur dicht is, dan heb je bij voorkeur ook een geschikte eindstandssensor of andere betrouwbare terugkoppeling nodig.
Met deze aanpak kun je een bestaande poort- of garagedeuropener slim maken zonder dat je de volledige motorbesturing hoeft te vervangen.
[
Voor 99% gewijzigd door
jack zomer op 21-10-2026 11:56
]
The problem with communication is the illusion it has taken place.
